双绞线线序分类及网络测试详细讲解

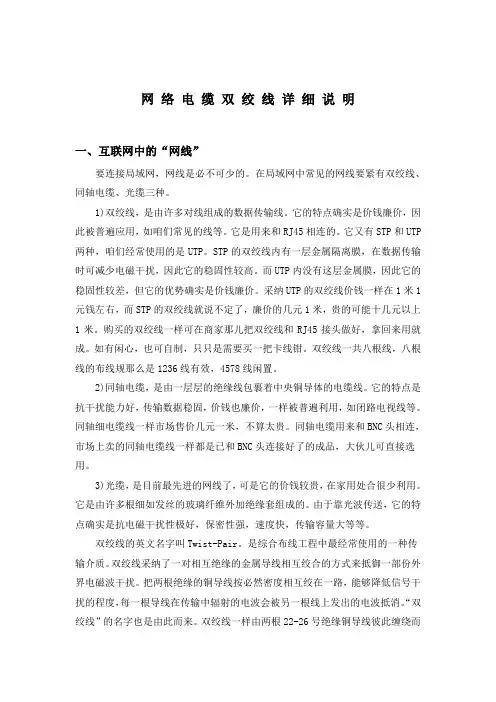

网络电缆双绞线详细说明一、互联网中的“网线”要连接局域网，网线是必不可少的。

在局域网中常见的网线要紧有双绞线、同轴电缆、光缆三种。

1)双绞线，是由许多对线组成的数据传输线。

它的特点确实是价钱廉价，因此被普遍应用，如咱们常见的线等。

它是用来和RJ45相连的。

它又有STP和UTP 两种，咱们经常使用的是UTP。

STP的双绞线内有一层金属隔离膜，在数据传输时可减少电磁干扰，因此它的稳固性较高。

而UTP内没有这层金属膜，因此它的稳固性较差，但它的优势确实是价钱廉价。

采纳UTP的双绞线价钱一样在1米1元钱左右，而STP的双绞线就说不定了，廉价的几元1米，贵的可能十几元以上1米。

购买的双绞线一样可在商家那儿把双绞线和RJ45接头做好，拿回来用就成。

如有闲心，也可自制，只只是需要买一把卡线钳。

双绞线一共八根线，八根线的布线规那么是1236线有效，4578线闲置。

2)同轴电缆，是由一层层的绝缘线包裹着中央铜导体的电缆线。

它的特点是抗干扰能力好，传输数据稳固，价钱也廉价，一样被普遍利用，如闭路电视线等。

同轴细电缆线一样市场售价几元一米，不算太贵。

同轴电缆用来和BNC头相连，市场上卖的同轴电缆线一样都是已和BNC头连接好了的成品，大伙儿可直接选用。

3)光缆，是目前最先进的网线了，可是它的价钱较贵，在家用处合很少利用。

它是由许多根细如发丝的玻璃纤维外加绝缘套组成的。

由于靠光波传送，它的特点确实是抗电磁干扰性极好，保密性强，速度快，传输容量大等等。

双绞线的英文名字叫Twist-Pair。

是综合布线工程中最经常使用的一种传输介质。

双绞线采纳了一对相互绝缘的金属导线相互绞合的方式来抵御一部份外界电磁波干扰。

把两根绝缘的铜导线按必然密度相互绞在一路，能够降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

“双绞线”的名字也是由此而来。

双绞线一样由两根22-26号绝缘铜导线彼此缠绕而成，实际利历时，双绞线是由多对双绞线一路包在一个绝缘电缆套管里的。

双绞线分类及制作双绞线是一种常用于计算机网络或电信领域的传输介质，通常由多对细小的铜线组成，用以传输数据信号。

双绞线有多种分类和制作方法，下面将对其进行详细介绍。

双绞线的分类：1. 非屏蔽双绞线(UTP)：这是最常见的双绞线类型，用于大多数家庭和办公室网络。

UTP线由两对绞合的铜线构成，没有屏蔽层。

根据其性能和用途，UTP线分为Cat5e、Cat6和Cat7等多个类别。

2.屏蔽双绞线(STP)：STP线与UTP线类似，但每对铜线都被铝箔或铜网层包围，以提供更好的抗干扰能力。

STP线比UTP线更适用于需要高抗干扰性能的环境，如工业控制系统。

3. 单屏蔽双绞线(SSTP)：也被称为F/UTP（foiled/unshielded twisted pair），这种线缆在每对铜线周围有一层铝箔屏蔽。

SSTP线是一种高性能线缆，提供优异的抗干扰性能，适用于特殊环境下的数据传输。

4. 双屏蔽双绞线(SFTP)：也称为S/FTP（shielded/foiled twisted pair），该类型的线缆由外部镀锡铜网和内部铝箔屏蔽层组成。

SFTP线具有极强的抗干扰能力，广泛用于高速网络和数据中心。

双绞线的制作：1.准备所需材料：双绞线卷、RJ-45插头、剥线工具、压线钳等。

2.剥开线缆保护外层：使用剥线工具逐渐剥开外层，揭露出内部的8对铜线。

3.整理铜线顺序：根据所需的网络连接类型（如T568A或T568B），按照规定的顺序重新排列和整理每对铜线。

确保每对铜线都被正确放置在RJ-45插头的相应引脚位置上。

4.切割线头：将铜线整齐地切成相同的长度，确保插头的稳定性和可靠性。

5.插入线头并压紧：将整理好的铜线插入RJ-45插头的对应位置，确保铜线没有错位或松动。

然后，使用压线钳将插头和铜线牢固地压在一起。

6.检查连接性能：使用测试仪或工具测试刚刚制作的双绞线连接是否正常。

制作双绞线时，应注意以下几点：1.使用合适的线缆和插头类型，以满足所需的传输要求和环境条件。

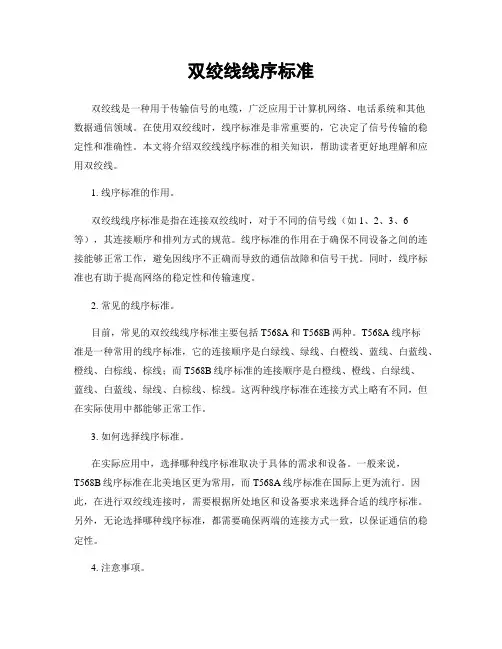

双绞线线序标准双绞线是一种用于传输信号的电缆，广泛应用于计算机网络、电话系统和其他数据通信领域。

在使用双绞线时，线序标准是非常重要的，它决定了信号传输的稳定性和准确性。

本文将介绍双绞线线序标准的相关知识，帮助读者更好地理解和应用双绞线。

1. 线序标准的作用。

双绞线线序标准是指在连接双绞线时，对于不同的信号线（如1、2、3、6等），其连接顺序和排列方式的规范。

线序标准的作用在于确保不同设备之间的连接能够正常工作，避免因线序不正确而导致的通信故障和信号干扰。

同时，线序标准也有助于提高网络的稳定性和传输速度。

2. 常见的线序标准。

目前，常见的双绞线线序标准主要包括T568A和T568B两种。

T568A线序标准是一种常用的线序标准，它的连接顺序是白绿线、绿线、白橙线、蓝线、白蓝线、橙线、白棕线、棕线；而T568B线序标准的连接顺序是白橙线、橙线、白绿线、蓝线、白蓝线、绿线、白棕线、棕线。

这两种线序标准在连接方式上略有不同，但在实际使用中都能够正常工作。

3. 如何选择线序标准。

在实际应用中，选择哪种线序标准取决于具体的需求和设备。

一般来说，T568B线序标准在北美地区更为常用，而T568A线序标准在国际上更为流行。

因此，在进行双绞线连接时，需要根据所处地区和设备要求来选择合适的线序标准。

另外，无论选择哪种线序标准，都需要确保两端的连接方式一致，以保证通信的稳定性。

4. 注意事项。

在使用双绞线时，除了选择合适的线序标准外，还需要注意以下几点：（1）连接质量，双绞线的连接质量直接影响着信号传输的稳定性和速度，因此在连接时需要确保接触良好，不松动。

（2）线序标识，为了方便管理和维护，建议在连接双绞线时标注清楚所采用的线序标准，以便日后的排查和维护工作。

（3）线缆质量，优质的双绞线对信号传输有着重要的影响，因此在选购双绞线时，需要选择质量可靠的产品，以确保通信的稳定性和可靠性。

5. 结语。

双绞线线序标准是保证通信设备正常工作的重要因素，正确选择和应用线序标准对于建立稳定、高效的通信网络至关重要。

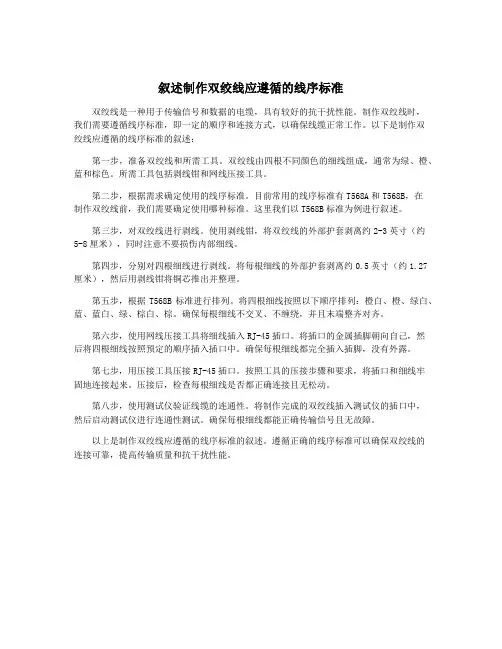

叙述制作双绞线应遵循的线序标准双绞线是一种用于传输信号和数据的电缆，具有较好的抗干扰性能。

制作双绞线时，我们需要遵循线序标准，即一定的顺序和连接方式，以确保线缆正常工作。

以下是制作双绞线应遵循的线序标准的叙述：第一步，准备双绞线和所需工具。

双绞线由四根不同颜色的细线组成，通常为绿、橙、蓝和棕色。

所需工具包括剥线钳和网线压接工具。

第二步，根据需求确定使用的线序标准。

目前常用的线序标准有T568A和T568B，在制作双绞线前，我们需要确定使用哪种标准。

这里我们以T568B标准为例进行叙述。

第三步，对双绞线进行剥线。

使用剥线钳，将双绞线的外部护套剥离约2-3英寸（约5-8厘米），同时注意不要损伤内部细线。

第四步，分别对四根细线进行剥线。

将每根细线的外部护套剥离约0.5英寸（约1.27厘米），然后用剥线钳将铜芯推出并整理。

第五步，根据T568B标准进行排列。

将四根细线按照以下顺序排列：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

确保每根细线不交叉、不缠绕，并且末端整齐对齐。

第六步，使用网线压接工具将细线插入RJ-45插口。

将插口的金属插脚朝向自己，然后将四根细线按照预定的顺序插入插口中。

确保每根细线都完全插入插脚，没有外露。

第七步，用压接工具压接RJ-45插口。

按照工具的压接步骤和要求，将插口和细线牢固地连接起来。

压接后，检查每根细线是否都正确连接且无松动。

第八步，使用测试仪验证线缆的连通性。

将制作完成的双绞线插入测试仪的插口中，然后启动测试仪进行连通性测试。

确保每根细线都能正确传输信号且无故障。

以上是制作双绞线应遵循的线序标准的叙述。

遵循正确的线序标准可以确保双绞线的连接可靠，提高传输质量和抗干扰性能。

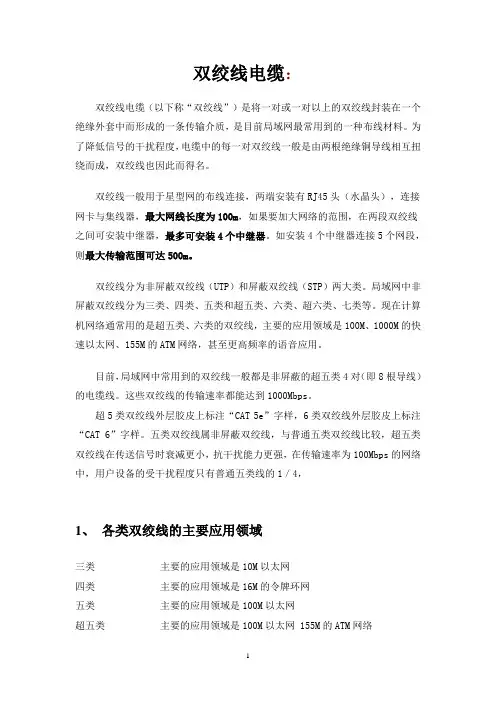

双绞线电缆：双绞线电缆（以下称“双绞线”）是将一对或一对以上的双绞线封装在一个绝缘外套中而形成的一条传输介质，是目前局域网最常用到的一种布线材料。

为了降低信号的干扰程度，电缆中的每一对双绞线一般是由两根绝缘铜导线相互扭绕而成，双绞线也因此而得名。

双绞线一般用于星型网的布线连接，两端安装有RJ45头（水晶头），连接网卡与集线器，最大网线长度为100m，如果要加大网络的范围，在两段双绞线之间可安装中继器，最多可安装4个中继器。

如安装4个中继器连接5个网段，则最大传输范围可达500m。

双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两大类。

局域网中非屏蔽双绞线分为三类、四类、五类和超五类、六类、超六类、七类等。

现在计算机网络通常用的是超五类、六类的双绞线，主要的应用领域是100M、1000M的快速以太网、155M的ATM网络，甚至更高频率的语音应用。

目前，局域网中常用到的双绞线一般都是非屏蔽的超五类4对（即8根导线）的电缆线。

这些双绞线的传输速率都能达到1000Mbps。

超5类双绞线外层胶皮上标注“CAT 5e”字样，6类双绞线外层胶皮上标注“CAT 6”字样。

五类双绞线属非屏蔽双绞线，与普通五类双绞线比较，超五类双绞线在传送信号时衰减更小，抗干扰能力更强，在传输速率为100Mbps的网络中，用户设备的受干扰程度只有普通五类线的1／4，1、各类双绞线的主要应用领域三类主要的应用领域是10M以太网四类主要的应用领域是16M的令牌环网五类主要的应用领域是100M以太网超五类主要的应用领域是100M以太网 155M的ATM网络六类主要的应用领域是1000M以太网超六类、七类主要的应用领域是1000M以太网和带宽更高的网络2、水晶头的种类常用的水晶头有两种：RJ11和RJ45。

其中RJ11主要用作电话的接头，RJ45用作网络信息点的接头。

3、关于双绞线做法的两种国际标准双绞线做法有两种国际标准，分别是EIA/TIA568A和EIA/TIA568B。

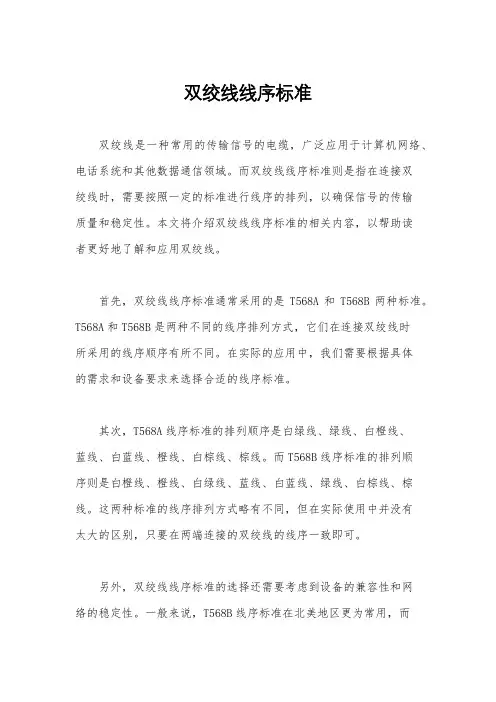

双绞线线序标准双绞线是一种常用的传输信号的电缆，广泛应用于计算机网络、电话系统和其他数据通信领域。

而双绞线线序标准则是指在连接双绞线时，需要按照一定的标准进行线序的排列，以确保信号的传输质量和稳定性。

本文将介绍双绞线线序标准的相关内容，以帮助读者更好地了解和应用双绞线。

首先，双绞线线序标准通常采用的是T568A和T568B两种标准。

T568A和T568B是两种不同的线序排列方式，它们在连接双绞线时所采用的线序顺序有所不同。

在实际的应用中，我们需要根据具体的需求和设备要求来选择合适的线序标准。

其次，T568A线序标准的排列顺序是白绿线、绿线、白橙线、蓝线、白蓝线、橙线、白棕线、棕线。

而T568B线序标准的排列顺序则是白橙线、橙线、白绿线、蓝线、白蓝线、绿线、白棕线、棕线。

这两种标准的线序排列方式略有不同，但在实际使用中并没有太大的区别，只要在两端连接的双绞线的线序一致即可。

另外，双绞线线序标准的选择还需要考虑到设备的兼容性和网络的稳定性。

一般来说，T568B线序标准在北美地区更为常用，而T568A线序标准在国际上更为通用。

因此，在选择线序标准时，需要根据实际情况进行合理的选择，以确保设备之间的兼容性和网络的稳定传输。

最后，无论是采用T568A还是T568B线序标准，在连接双绞线时都需要注意一些细节。

比如，需要确保双绞线的长度符合要求，不要出现过长或者过短的情况；同时，需要注意双绞线的屏蔽和接地，以减少干扰和提高信号的传输质量；此外，还需要注意双绞线的弯曲半径和布线方式，避免出现损坏或者断裂的情况。

总之，双绞线线序标准是连接双绞线时需要遵循的一种标准排列方式，选择合适的线序标准对于保证网络的稳定性和传输质量至关重要。

通过本文的介绍，相信读者对双绞线线序标准有了更深入的了解，能够在实际的应用中更加准确地选择和使用双绞线线序标准，确保网络的稳定传输。

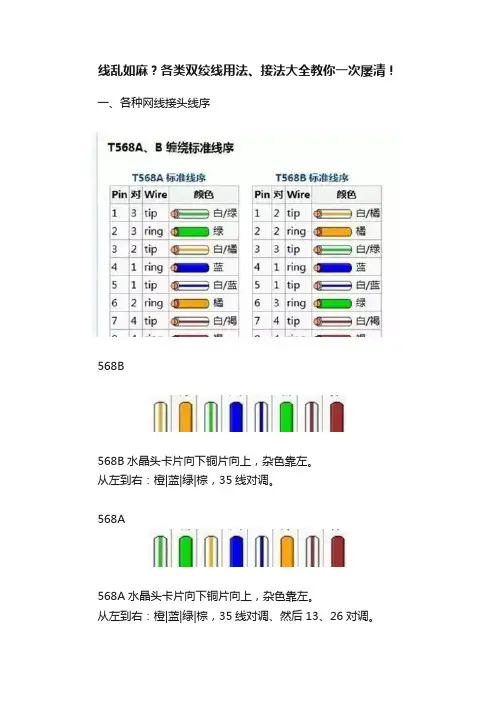

线乱如麻？各类双绞线用法、接法大全教你一次屡清！一、各种网线接头线序568B568B水晶头卡片向下铜片向上，杂色靠左。

从左到右：橙|蓝|绿|棕，35线对调。

568A568A水晶头卡片向下铜片向上，杂色靠左。

从左到右：橙|蓝|绿|棕，35线对调、然后13、26对调。

在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

实际应用中，大多数都使用T568B的标准，通常认为该标准对电磁干扰的屏蔽更好。

另外，计算机通讯只是用1.2.3.6（白橙、橙、白绿，绿），十百兆网卡这四根线就可以了，千兆网卡就必须要8条线，因此，可以用其他4根作电话线，以节约布线成本。

10M Base-T（4线）线序图正线（即直通线）：两端选择标准568B线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色网络测量仪跳灯: 1 2 3 6 → 1 2 3 6反线（即交叉线）：一端选择568B的线序，另一端选择568A的线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568A）：白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色网络测量仪跳灯: 1 2 3 6 → 3 6 1 210/100M Base-T（8线）线序图正线（即直通线）：两端选择标准568B线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色网络测量仪跳灯: 1 2 3 4 5 6 7 8 → 1 2 3 4 5 6 7 8反线（即交叉线）：一端选择568B的线序，另一端选择568A的线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568A）：白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色网络测量仪跳灯: 1 2 3 4 5 6 7 8 → 3 6 1 4 5 2 7 81000M Base-T（8线）线序图正线（即直通线）：两端选择标准568B线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色网络测量仪跳灯: 1 2 3 4 5 6 7 8 → 1 2 3 4 5 6 7 8反线（即交叉线）：一端选择568B的线序，另一端选择568A的线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568A）：白绿、绿色、白橙、白棕、棕色、橙色、蓝色、白蓝网络测量仪跳灯: 1 2 3 4 5 6 7 8 → 3 6 1 7 8 2 4 5。

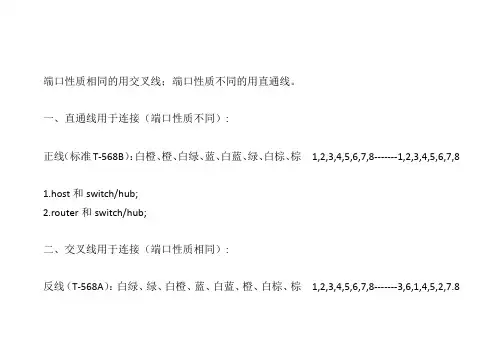

端口性质相同的用交叉线；端口性质不同的用直通线。

一、直通线用于连接（端口性质不同）:
正线（标准T-568B）：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕1,2,3,4,5,6,7,8-------1,2,3,4,5,6,7,8
1.host和switch/hub;
2.router和switch/hub;
二、交叉线用于连接（端口性质相同）:
反线（T-568A）：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕1,2,3,4,5,6,7,8-------3,6,1,4,5,2,7.8
1.switch和switch;
2.host和host;
3.hub和hub;
4.hub和switch;
5.host和router;
三、反转线（用来调试交换机和路由器）
顺序完全颠倒的那种！1,2,3,4,5,6,7,8-----8,7,6,5,4,3,2,1的这种对交和直通线的做法：
正线（标准568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

反线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

四、千兆以太网
多模光纤支持最大距离500米，单模光纤支持最大距离2公里
单模要比多模光纤贵很多
1,2
3,6
4,5 线对是一个绕对7,8 线对是一个绕对。

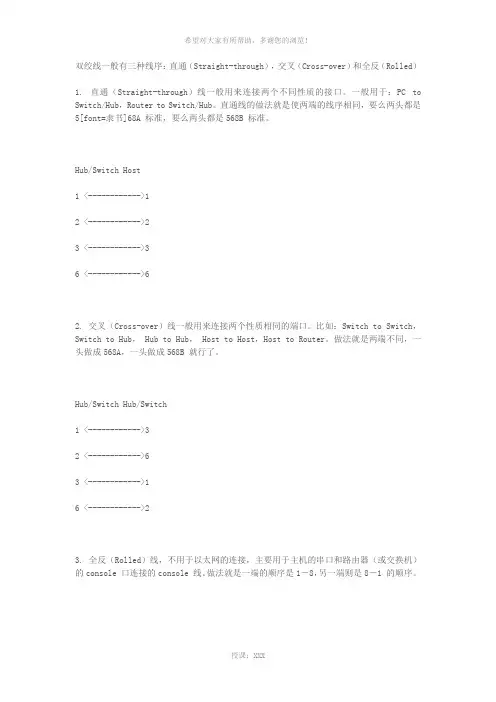

双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是5[font=隶书]68A 标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub， Hub to Hub， Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补：ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。

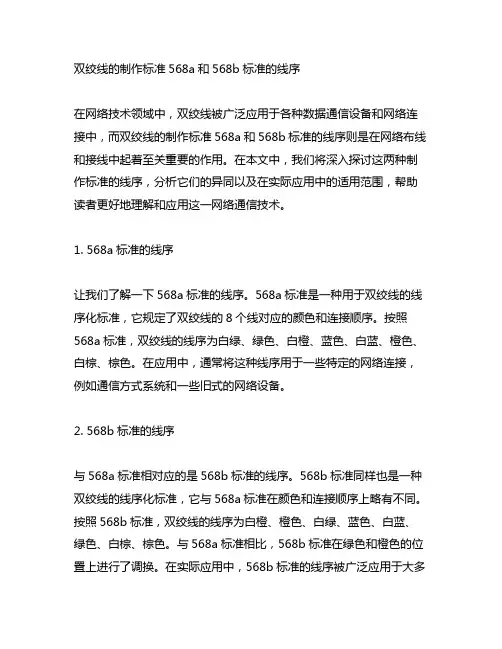

双绞线的制作标准568a和568b标准的线序在网络技术领域中，双绞线被广泛应用于各种数据通信设备和网络连接中，而双绞线的制作标准568a和568b标准的线序则是在网络布线和接线中起着至关重要的作用。

在本文中，我们将深入探讨这两种制作标准的线序，分析它们的异同以及在实际应用中的适用范围，帮助读者更好地理解和应用这一网络通信技术。

1. 568a标准的线序让我们了解一下568a标准的线序。

568a标准是一种用于双绞线的线序化标准，它规定了双绞线的8个线对应的颜色和连接顺序。

按照568a标准，双绞线的线序为白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色。

在应用中，通常将这种线序用于一些特定的网络连接，例如通信方式系统和一些旧式的网络设备。

2. 568b标准的线序与568a标准相对应的是568b标准的线序。

568b标准同样也是一种双绞线的线序化标准，它与568a标准在颜色和连接顺序上略有不同。

按照568b标准，双绞线的线序为白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色。

与568a标准相比，568b标准在绿色和橙色的位置上进行了调换。

在实际应用中，568b标准的线序被广泛应用于大多数的以太网和网络设备连接中。

3. 568a和568b标准的异同比较接下来，我们将比较568a和568b标准的异同。

在这两种标准中，白色的线代表正极，颜色线代表负极。

两者最大的区别在于绿色和橙色的位置进行了调换。

这种区别导致了两种标准之间在连接时的兼容性差异，需要根据实际情况进行选择。

根据网络连接的实际需求和设备的要求，选择合适的标准是非常重要的。

4. 两种标准的实际应用根据具体的网络连接需求，选择合适的标准非常关键。

在实际应用中，如果是新建网络或者进行网络升级，通常会采用568b标准的线序来进行布线和连接。

这是因为568b标准被广泛应用于大多数的以太网和网络设备连接中，具有较好的兼容性和稳定性。

而对于一些特定的应用场景，例如通信方式系统和一些旧式的网络设备，可能会采用568a标准的线序。

双绞线在网络中的接线（正线与反线的区别）双绞线在网络中的接线标准有以下几种：（1）一一对应接法。

即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

（2）1－3、2－6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据！（3）100M接法。

这是一种最常用的网线制作规则。

所谓100M 接法，是指它能满足100M带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。

网线接法大全其实我们用的网线标准接法是568B 白橙- 橙 -白绿 -蓝- 白蓝- 绿-白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙 - 橙 - 白绿-绿四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本就达不到，一网线接四个水晶头的做法，是很可行的。

叙述直连双绞线的线序排列
叙述直连双绞线的线序排列，首先要明确的是，双绞线是指两根相互绞旋的聚乙烯绝缘电线和芯。

直连双绞线一般按照以下几种线序排列：
（1）铜核：两根双绞线的内部铜芯(C)依照弹性要求，从左到
右的顺序是红芯-白芯-红芯-白芯。

（2）绝缘：两根双绞线的外层护套是由绝缘护绳纤维所包裹，我们按照从左到右的顺序是红色-白色-红色-白色。

（3）困住：钢丝困住双绞线，将一根双绞线困住在钢丝上，
另一根双绞线顺着另一侧。

（4）绑扎：两根双绞线之间有绑扎形成一个结点，绑扎点的
顺序是先红色后白色，然后再红色后白色，依此类推。

（5）护套：双绞线的护套是由两种不同颜色外层护套构成，
护套的顺序是先红色后白色，然后再红色后白色，依此类推。

以上就是叙述直连双绞线的线序排列，这些排列按照一定的顺序来排列，并且十分重要，必须确保安全性，避免受到损坏。

双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub，Hub to Hub， Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补充：EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

双绞线的分类及制作方法目前网络已经步入我们的生活，作为连接网络设备的一种通信介质——双绞线（俗称网线），你又了解多少呢？一、认识双绞线无论是对模拟数据传输还是数字数据传输，最普通的传输介质就是双绞线电缆。

它是由按一定规则螺旋结构排列并扭在一起的多根绝缘导线组成，芯内大多是铜线，外部裹着塑料或橡胶绝缘外层，线对扭绞在一起可以减少相互间的辐射电磁干扰。

计算机网络中常用的双绞线是由4对线（8芯制，RJ-45接头）按一定密度相互扭绞在一起的。

（目前常用的双绞线属于非屏蔽双绞线电缆UTP）二、双绞线1236通信规则今天我们用到的双绞线已经是指五类、超五类或者六类双绞线了。

在用双绞线做传输介质的以太网中，除了100Base-T4和1000Base-T以外，其余均只适用四对绞线中的两对。

当信号通过双绞线电缆传输中，在电缆内的四对（八根）铜线中，实际起作用的只有其中的两对，分别是1-2脚和3-6脚。

（1-2 负责发送数据，3-6负责接收数据）。

因此，在制作网线时，如果测试发现1-2，3-6四根铜线成功，即使其它铜线未成功，这根网线也算成功了。

三、568A与568B标准定义的双绞线的连接规则1985年初，计算机工业协会（CCIA）提出对大楼布线系统标准化的倡仪，美国电子工业协会（EIA）和美国电信工业协会（TIA）开始标准化制定工作。

1991年7月，ANSI/EIA/TIA568即《商业大楼电信布线标准》问世。

1995年底，EIA/TIA 568标准正式更新为EIA/TI A/568AEIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，褐白-7，褐-8；标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，褐白-7，褐-8。

其中1-2脚和3-6脚是对绞的两对芯线。

对绞的电缆因为其中传输的信号方向相反，从而使彼此的电磁辐射相互抵消，因此使收、发数据之间的干扰降到最低。

网络双绞线的正确排序组建局域网首先想到的是网线，这是必不可少的材料（此处排除组建无线局域网）。

那么网线分为哪几种呢？常见的有这几种：双绞线、同轴电缆、光纤等等。

其中，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-Unshielded Twisted pair）作为布线的传输介质来组网。

UTP网线网线由一定长度的双绞线（理论不超过100米）和RJ45水晶头组成。

双绞线由8根不同颜色的金属线分成4对绞合在一起，之所以是绞在一起作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA／TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上的。

有兴趣的可以去网上搜索一下有关六类的相关知识。

RJ45水晶头的作用是接入网卡或HUB等网络设备的RJ45插座内，以使各种网络设备连接在一起。

RJ45插头座也区分为三类或五类电气特性，RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。

这些知识在正规的网络学习书中都可以找的到。

凹槽内的金属触点共有8个，简称“8C”（ Contact，触点），业界对此有“8P8C”的别称。

这里需要强调的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网络连线菲常重要，如果搞错了会带来很大的麻烦！EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

568A标准：绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8 568B标准：橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8 其中绿白是指浅绿色，橙白指浅橙色，棕白是指浅棕色。

以上线序要按照颜色一一与RJ45头的引脚序号对应。
