双绞线线序分类及网络测试详细讲解【连接方面】

双绞线分类及制作双绞线是一种常用于计算机网络或电信领域的传输介质，通常由多对细小的铜线组成，用以传输数据信号。

双绞线有多种分类和制作方法，下面将对其进行详细介绍。

双绞线的分类：1. 非屏蔽双绞线(UTP)：这是最常见的双绞线类型，用于大多数家庭和办公室网络。

UTP线由两对绞合的铜线构成，没有屏蔽层。

根据其性能和用途，UTP线分为Cat5e、Cat6和Cat7等多个类别。

2.屏蔽双绞线(STP)：STP线与UTP线类似，但每对铜线都被铝箔或铜网层包围，以提供更好的抗干扰能力。

STP线比UTP线更适用于需要高抗干扰性能的环境，如工业控制系统。

3. 单屏蔽双绞线(SSTP)：也被称为F/UTP（foiled/unshielded twisted pair），这种线缆在每对铜线周围有一层铝箔屏蔽。

SSTP线是一种高性能线缆，提供优异的抗干扰性能，适用于特殊环境下的数据传输。

4. 双屏蔽双绞线(SFTP)：也称为S/FTP（shielded/foiled twisted pair），该类型的线缆由外部镀锡铜网和内部铝箔屏蔽层组成。

SFTP线具有极强的抗干扰能力，广泛用于高速网络和数据中心。

双绞线的制作：1.准备所需材料：双绞线卷、RJ-45插头、剥线工具、压线钳等。

2.剥开线缆保护外层：使用剥线工具逐渐剥开外层，揭露出内部的8对铜线。

3.整理铜线顺序：根据所需的网络连接类型（如T568A或T568B），按照规定的顺序重新排列和整理每对铜线。

确保每对铜线都被正确放置在RJ-45插头的相应引脚位置上。

4.切割线头：将铜线整齐地切成相同的长度，确保插头的稳定性和可靠性。

5.插入线头并压紧：将整理好的铜线插入RJ-45插头的对应位置，确保铜线没有错位或松动。

然后，使用压线钳将插头和铜线牢固地压在一起。

6.检查连接性能：使用测试仪或工具测试刚刚制作的双绞线连接是否正常。

制作双绞线时，应注意以下几点：1.使用合适的线缆和插头类型，以满足所需的传输要求和环境条件。

双绞线的标准接法介绍
双绞线的标准接法介绍
网吧选择网线一般都是选择双绞线，在网络组建过程中，双绞线的接线质量会影响网络的整体性能。

对于网吧双绞线接法主要有两种，分享以下的双绞线的标准接法。

双绞线有两种接法：EIA/TIA568B标准和EIA/TIA568A标准。

T568A线序
T568B线序
直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

一般的制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

双绞线线序标准双绞线是一种用于传输信号的电缆，广泛应用于计算机网络、电话系统和其他数据通信领域。

在使用双绞线时，线序标准是非常重要的，它决定了信号传输的稳定性和准确性。

本文将介绍双绞线线序标准的相关知识，帮助读者更好地理解和应用双绞线。

1. 线序标准的作用。

双绞线线序标准是指在连接双绞线时，对于不同的信号线（如1、2、3、6等），其连接顺序和排列方式的规范。

线序标准的作用在于确保不同设备之间的连接能够正常工作，避免因线序不正确而导致的通信故障和信号干扰。

同时，线序标准也有助于提高网络的稳定性和传输速度。

2. 常见的线序标准。

目前，常见的双绞线线序标准主要包括T568A和T568B两种。

T568A线序标准是一种常用的线序标准，它的连接顺序是白绿线、绿线、白橙线、蓝线、白蓝线、橙线、白棕线、棕线；而T568B线序标准的连接顺序是白橙线、橙线、白绿线、蓝线、白蓝线、绿线、白棕线、棕线。

这两种线序标准在连接方式上略有不同，但在实际使用中都能够正常工作。

3. 如何选择线序标准。

在实际应用中，选择哪种线序标准取决于具体的需求和设备。

一般来说，T568B线序标准在北美地区更为常用，而T568A线序标准在国际上更为流行。

因此，在进行双绞线连接时，需要根据所处地区和设备要求来选择合适的线序标准。

另外，无论选择哪种线序标准，都需要确保两端的连接方式一致，以保证通信的稳定性。

4. 注意事项。

在使用双绞线时，除了选择合适的线序标准外，还需要注意以下几点：（1）连接质量，双绞线的连接质量直接影响着信号传输的稳定性和速度，因此在连接时需要确保接触良好，不松动。

（2）线序标识，为了方便管理和维护，建议在连接双绞线时标注清楚所采用的线序标准，以便日后的排查和维护工作。

（3）线缆质量，优质的双绞线对信号传输有着重要的影响，因此在选购双绞线时，需要选择质量可靠的产品，以确保通信的稳定性和可靠性。

5. 结语。

双绞线线序标准是保证通信设备正常工作的重要因素，正确选择和应用线序标准对于建立稳定、高效的通信网络至关重要。

双绞线电缆：双绞线电缆（以下称“双绞线”）是将一对或一对以上的双绞线封装在一个绝缘外套中而形成的一条传输介质，是目前局域网最常用到的一种布线材料。

为了降低信号的干扰程度，电缆中的每一对双绞线一般是由两根绝缘铜导线相互扭绕而成，双绞线也因此而得名。

双绞线一般用于星型网的布线连接，两端安装有RJ45头（水晶头），连接网卡与集线器，最大网线长度为100m，如果要加大网络的范围，在两段双绞线之间可安装中继器，最多可安装4个中继器。

如安装4个中继器连接5个网段，则最大传输范围可达500m。

双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两大类。

局域网中非屏蔽双绞线分为三类、四类、五类和超五类、六类、超六类、七类等。

现在计算机网络通常用的是超五类、六类的双绞线，主要的应用领域是100M、1000M的快速以太网、155M的ATM网络，甚至更高频率的语音应用。

目前，局域网中常用到的双绞线一般都是非屏蔽的超五类4对（即8根导线）的电缆线。

这些双绞线的传输速率都能达到1000Mbps。

超5类双绞线外层胶皮上标注“CAT 5e”字样，6类双绞线外层胶皮上标注“CAT 6”字样。

五类双绞线属非屏蔽双绞线，与普通五类双绞线比较，超五类双绞线在传送信号时衰减更小，抗干扰能力更强，在传输速率为100Mbps的网络中，用户设备的受干扰程度只有普通五类线的1／4，1、各类双绞线的主要应用领域三类主要的应用领域是10M以太网四类主要的应用领域是16M的令牌环网五类主要的应用领域是100M以太网超五类主要的应用领域是100M以太网 155M的ATM网络六类主要的应用领域是1000M以太网超六类、七类主要的应用领域是1000M以太网和带宽更高的网络2、水晶头的种类常用的水晶头有两种：RJ11和RJ45。

其中RJ11主要用作电话的接头，RJ45用作网络信息点的接头。

3、关于双绞线做法的两种国际标准双绞线做法有两种国际标准，分别是EIA/TIA568A和EIA/TIA568B。

双绞线线序解析局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

网线常用的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-UnshieldedTwistedpair）作为布线的传输介质来组网。

UTP网线由一定长度的双绞线和RJ45水晶头组成双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA／TIA－568标准中，将双绞线按电气特性区分为:三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上的。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。

凹槽内的金属触点共有8个，简称“8C”（Contact，触点），因此业界对此有“8P8C”的别称。

特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网络连线菲常重要，不能搞错。

EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

568A标准：绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8568B标准：橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8（"橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同）。

双绞线的顺序与RJ45头的引脚序号要—一对应。

为了保持最佳的兼容性，普遍采用EIA／TIA568B标准来制作网线。

注意：在整个网络布线中应该只采用一种网线标准。

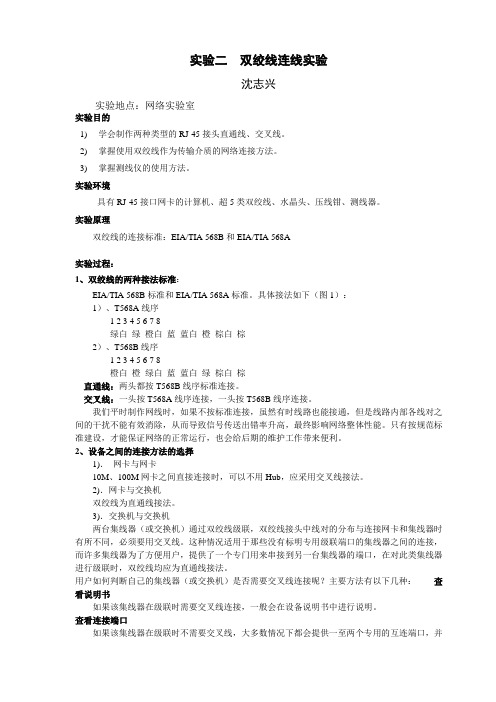

实验二双绞线连线实验沈志兴实验地点：网络实验室实验目的1) 学会制作两种类型的RJ-45接头直通线、交叉线。

2) 掌握使用双绞线作为传输介质的网络连接方法。

3) 掌握测线仪的使用方法。

实验环境具有RJ-45接口网卡的计算机、超5类双绞线、水晶头、压线钳、测线器。

实验原理双绞线的连接标准：EIA/TIA 568B和EIA/TIA 568A实验过程：1、双绞线的两种接法标准：EIA/TIA 568B标准和EIA/TIA 568A标准。

具体接法如下（图1）：1）、T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕2）、T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

2、设备之间的连接方法的选择1)．网卡与网卡10M、100M网卡之间直接连接时，可以不用Hub，应采用交叉线接法。

2)．网卡与交换机双绞线为直通线接法。

3)．交换机与交换机两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。

这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。

用户如何判断自己的集线器（或交换机）是否需要交叉线连接呢？主要方法有以下几种：查看说明书如果该集线器在级联时需要交叉线连接，一般会在设备说明书中进行说明。

查看连接端口如果该集线器在级联时不需要交叉线，大多数情况下都会提供一至两个专用的互连端口，并有相应标注，如“Uplink”、“MDI”、“Out to Hub”，表示使用直通线连接。

双绞线线序标准双绞线是一种常用的传输信号的电缆，广泛应用于计算机网络、电话系统和其他数据通信领域。

而双绞线线序标准则是指在连接双绞线时，需要按照一定的标准进行线序的排列，以确保信号的传输质量和稳定性。

本文将介绍双绞线线序标准的相关内容，以帮助读者更好地了解和应用双绞线。

首先，双绞线线序标准通常采用的是T568A和T568B两种标准。

T568A和T568B是两种不同的线序排列方式，它们在连接双绞线时所采用的线序顺序有所不同。

在实际的应用中，我们需要根据具体的需求和设备要求来选择合适的线序标准。

其次，T568A线序标准的排列顺序是白绿线、绿线、白橙线、蓝线、白蓝线、橙线、白棕线、棕线。

而T568B线序标准的排列顺序则是白橙线、橙线、白绿线、蓝线、白蓝线、绿线、白棕线、棕线。

这两种标准的线序排列方式略有不同，但在实际使用中并没有太大的区别，只要在两端连接的双绞线的线序一致即可。

另外，双绞线线序标准的选择还需要考虑到设备的兼容性和网络的稳定性。

一般来说，T568B线序标准在北美地区更为常用，而T568A线序标准在国际上更为通用。

因此，在选择线序标准时，需要根据实际情况进行合理的选择，以确保设备之间的兼容性和网络的稳定传输。

最后，无论是采用T568A还是T568B线序标准，在连接双绞线时都需要注意一些细节。

比如，需要确保双绞线的长度符合要求，不要出现过长或者过短的情况；同时，需要注意双绞线的屏蔽和接地，以减少干扰和提高信号的传输质量；此外，还需要注意双绞线的弯曲半径和布线方式，避免出现损坏或者断裂的情况。

总之，双绞线线序标准是连接双绞线时需要遵循的一种标准排列方式，选择合适的线序标准对于保证网络的稳定性和传输质量至关重要。

通过本文的介绍，相信读者对双绞线线序标准有了更深入的了解，能够在实际的应用中更加准确地选择和使用双绞线线序标准，确保网络的稳定传输。

线乱如麻？各类双绞线用法、接法大全教你一次屡清！一、各种网线接头线序568B568B水晶头卡片向下铜片向上，杂色靠左。

从左到右：橙|蓝|绿|棕，35线对调。

568A568A水晶头卡片向下铜片向上，杂色靠左。

从左到右：橙|蓝|绿|棕，35线对调、然后13、26对调。

在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

实际应用中，大多数都使用T568B的标准，通常认为该标准对电磁干扰的屏蔽更好。

另外，计算机通讯只是用1.2.3.6（白橙、橙、白绿，绿），十百兆网卡这四根线就可以了，千兆网卡就必须要8条线，因此，可以用其他4根作电话线，以节约布线成本。

10M Base-T（4线）线序图正线（即直通线）：两端选择标准568B线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色网络测量仪跳灯: 1 2 3 6 → 1 2 3 6反线（即交叉线）：一端选择568B的线序，另一端选择568A的线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568A）：白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色网络测量仪跳灯: 1 2 3 6 → 3 6 1 210/100M Base-T（8线）线序图正线（即直通线）：两端选择标准568B线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色网络测量仪跳灯: 1 2 3 4 5 6 7 8 → 1 2 3 4 5 6 7 8反线（即交叉线）：一端选择568B的线序，另一端选择568A的线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568A）：白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色网络测量仪跳灯: 1 2 3 4 5 6 7 8 → 3 6 1 4 5 2 7 81000M Base-T（8线）线序图正线（即直通线）：两端选择标准568B线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色网络测量仪跳灯: 1 2 3 4 5 6 7 8 → 1 2 3 4 5 6 7 8反线（即交叉线）：一端选择568B的线序，另一端选择568A的线序从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色从左至右线序是（568A）：白绿、绿色、白橙、白棕、棕色、橙色、蓝色、白蓝网络测量仪跳灯: 1 2 3 4 5 6 7 8 → 3 6 1 7 8 2 4 5。

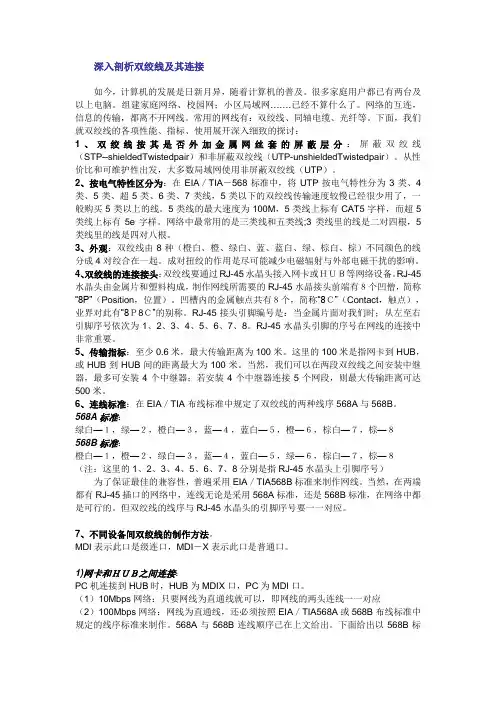

深入剖析双绞线及其连接如今，计算机的发展是日新月异，随着计算机的普及。

很多家庭用户都已有两台及以上电脑。

组建家庭网络、校园网；小区局域网…….已经不算什么了。

网络的互连，信息的传输，都离不开网线。

常用的网线有：双绞线、同轴电缆、光纤等。

下面，我们就双绞线的各项性能、指标、使用展开深入细致的探讨：1、双绞线按其是否外加金属网丝套的屏蔽层分：屏蔽双绞线（STP--shieldedTwistedpair）和非屏蔽双绞线（UTP-unshieldedTwistedpair）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP）。

2、按电气特性区分为：在EIA／TIA－568标准中，将UTP按电气特性分为3类、4类、5类、超5类、6类、7类线，5类以下的双绞线传输速度较慢已经很少用了，一般购买5类以上的线。

5类线的最大速度为100M，5类线上标有CAT5字样，而超5类线上标有5e字样。

网络中最常用的是三类线和五类线;3类线里的线是二对四根，5类线里的线是四对八根。

3、外观：双绞线由8种（橙白、橙、绿白、蓝、蓝白、绿、棕白、棕）不同颜色的线分成4对绞合在一起。

成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

4、双绞线的连接接头：双绞线要通过RJ-45水晶头接入网卡或ＨＵＢ等网络设备。

RJ-45水晶头由金属片和塑料构成，制作网线所需要的RJ-45水晶接头前端有８个凹僧，简称“8P”（Position，位置）。

凹槽内的金属触点共有８个，简称“8Ｃ”（Contact，触点），业界对此有“8Ｐ8Ｃ”的别称。

RJ-45接头引脚编号是：当金属片面对我们时；从左至右引脚序号依次为1、2、3、4、5、6、7、8。

RJ-45水晶头引脚的序号在网线的连接中非常重要。

5、传输指标：至少0.6米，最大传输距离为100米。

这里的100米是指网卡到HUB，或HUB到HUB间的距离最大为100米。

当然，我们可以在两段双绞线之间安装中继器，最多可安装4个中继器；若安装4个中继器连接5个网段，则最大传输距离可达500米。
