第3讲 实验一：双绞线的制作与测试

实验一双绞线的制作与测试一、实验目的1、了解构建计算机网络的硬件设备及软件环境。

2、了解非屏蔽双绞线制作的相关标准。

3、掌握在各种应用环境下非屏蔽双绞线的作用与制作。

4、掌握网线线缆测试仪的使用。

二、实验设备1、RJ45压线钳2把2、RJ45水晶头若干3、超五类线或六类线若干4、RJ45网络测试仪2套三、实验原理1、分类：双绞线TP(Twisted Pair)分为非屏蔽双绞线(UTP：Unshielded TP)和屏蔽双绞线(STP Shielded TP)，而屏蔽双绞线又可分为FTP(铝箔屏蔽双绞线)、SFTP(铝箔、铜网屏蔽双绞线)、SSTP(独立屏蔽双绞线)等。

2、双绞线的“双绞”含义：一对双绞线一般由两根22-26号绝缘铜导线相互缠绕而成。

把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输图1-1 双绞线内部构造中辐射的电磁波会被另一个根导线上发出的电磁波抵消。

3、RJ-45接头：即俗称的水晶头，常用于数据电缆的端接，实验设备、配线架模块间的连接及变更。

如图1-2所示。

4、双绞线的布线标准（1）线对和针序号的对应关系有两种国际标准：ANSI/TIA/EIA 568-A(图1-2)和ANSI/TIA/EIA 568-B(图1-3)。

简称为A 类和B 类标准，工程上使用较多的为B 类标准制作连接线、插座、配线架。

线对和针序号的对应关系为：ANSI/TIA/EIA 568-A ：1-白/绿、2-绿、3-白/橙、4-蓝、5-白/蓝、6-橙、7白/棕、8-棕；ANSI/TIA/EIA 568-B ：1-白/橙、2-橙、3-白/绿、4-蓝、5-白/蓝、6-绿、7白/棕、8-棕；6、网线制作方法：直通线 ：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。

交叉线 ：双绞线一边是按照 EIAT/TIA 568A 标准连接，另一边按照 EIT/TIA 568B 标准连接水晶头。

实验一双绞线制作实验报告实验目的：了解双绞线的制作方法以及对于网络传输的影响。

实验材料：扁平线、尼龙线、绞线工具、量子线、网线插头。

实验过程：将扁平线和尼龙线两根，绞制成一双绞线。

具体步骤如下：1. 将扁平线和尼龙线分别剥皮，露出里面的电芯。

2. 将两根电芯并在一起，然后将它们缠绕在一起，缠绕的时候要先从中间开始，然后缠到两头，这样才能保证电芯并排排列。

同时要注意两线不能发生交错。

3. 缠绕完成后，用手轻轻推成一根。

4. 使用量子线，对为绞线的每对电芯分别涂上一层保护剂，这样可以防止电芯之间的干扰，提高电线的传输效率。

5. 使用绞线工具将绞好的线头用半开放式的绞线钳夹住，然后顺时针旋转2-3圈，拧紧固定电芯。

6. 最后，在绞好的线头两端各接一个网线插头，完成制作。

实验结果：在测试过程中，发现制作成的双绞线传输效率明显提高，传输速度更加稳定。

双绞线的制作方法，从根本上减少了干扰的影响。

此外，绞线还可以提高电线的强度和耐用性，延长电线的使用寿命。

双绞线制作方法简单，只需要将两根线并排缠绕即可。

通过绞线，可以减少干扰、提高传输效率，同时还可以增加电线的强度和耐用性。

我们利用网线插头，将绞好的线头接好，可以用于网络传输和通讯等方面。

注意事项：1. 在制作过程中，要保持电芯的整齐，不能交错或打结。

2. 在涂保护剂的时候，要均匀涂抹，不能太厚或太薄，以保证电芯之间能够充分绝缘。

3. 用绞线工具夹住线头时，不能夹的太紧，以免损坏电芯。

4. 确保网线插头的焊接质量，以免引起电线的短路或断路现象。

计算机网络实验报告-双绞线制作与测试一、实验目的1.掌握双绞线的制作方法；2.学会使用测试工具进行双绞线的测试；3.理解双绞线在计算机网络中的作用。

二、实验设备与工具1.双绞线（Cat 5e）；2.RJ-45水晶头；3.压线钳；4.网络测试仪。

三、实验步骤与操作过程1.材料准备：选取合适的双绞线（Cat 5e），检查线材无损坏后，准备水晶头和压线钳；2.剪裁双绞线：根据需要，使用压线钳将双绞线剪裁为合适的长度，去掉线头处的保护套；3.制作水晶头：将双绞线插入水晶头，确保线序正确，然后用压线钳压制，确保水晶头与双绞线紧密连接；4.测试制作好的双绞线：使用网络测试仪测试双绞线的连通性，观察测试结果；5.分析结果：根据测试结果，判断双绞线的制作是否成功，分析可能存在的问题。

四、实验结果与分析1.实验结果：在本次实验中，我们成功制作了多条双绞线，并且使用网络测试仪测试了它们的连通性。

所有制作好的双绞线都通过了测试，证明它们在物理层面上是连通的。

2.结果分析：通过本次实验，我们验证了双绞线的制作方法，掌握了使用压线钳和网络测试仪的技巧。

同时，也理解了双绞线在计算机网络中的基础作用，为后续的网络配置和故障排查打下了基础。

五、结论与建议1.结论：通过本次实验，我们成功掌握了双绞线的制作方法，学会了使用网络测试仪进行双绞线的测试。

实验结果表明，我们制作的双绞线在物理层面上是连通的，可以满足计算机网络的基本需求。

2.建议：在今后的学习和实践中，我们可以进一步研究不同类型和规格的双绞线，了解它们的特点和应用场景。

同时，还可以通过更多的实践操作，提高我们的制作速度和准确性。

此外，为了更好地理解和应用双绞线，我们还应该学习相关的网络知识，例如网络拓扑结构、交换机原理等。

这将有助于我们更好地理解双绞线在计算机网络中的作用和价值。

六、参考文献1.《网络综合布线系统实训教程（第2版）》，清华大学出版社。

2.《网络综合布线与组网实战指南》，人民邮电出版社。

实验一双绞线的制作和测试【实验目的】1.掌握网络双绞线中直通线的制作方法2.掌握网络双绞线中交叉线的制作方法3.掌握网络连通性的测试方法【实验要求】1.按照T568A、T568B规范标准制作2.摸索并掌握双绞线理序、整理的要领，尽可能总结出技巧3.用测线仪测试线路导通情况并记录，完成实验报告【实验基础知识】网线常用的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ -Unshielded Twisted pair ）作为布线的传输介质来组网。

双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是超五类线，目前已有六类以上的。

ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成。

做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内。

相应地ＲＪ４５插头座也区分为三类或五类电气特性。

ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹槽，简称“8 P”（ Position ，位置）。

凹槽内的金属触点共有８个。

特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线非常重要，不能搞错。

一、两种线序标准：EIA/TIA-568-A标准，简称T568AEIA/TIA-568-A其双绞线的排列顺序为：白绿，绿，白橙，兰，白兰，橙，白棕，棕。

依次插入RJ－45头的1~8号线槽中。

EIA/TIA-568-B标准，简称T568BEIA/TIA-568-B其双绞线的排列顺序为：白橙，橙，白绿，兰，白兰，绿，白棕，棕。

依次插入RJ－45头的1~8号线槽中。

二、两种网线制作方法：直通线：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。

实验一双绞线的制作与测试1.实验目的掌握直通型与交叉型双绞线的制作与测试过程。

DTE （数据终端设备）类设备：PC、路由器、交换机uplink口、HUB级联口DCE （数据电路端设备）类设备：交换机普通口、HUB普通口同类设备间相连使用交叉线方式；异类设备间相连使用直通线方式。

2.实验设备a)超5类非屏蔽双绞线（UTP）两根。

b)RJ－45连接器（水晶头）4个。

c)压线钳一把。

d)网络电缆测试仪一只。

3.实验步骤（1）两个学生一组，按照EIA/TIA568B的标准，制作一段直通线。

再制作一段交叉线，其中一端线序为EIA/TIA568A另一端线序为EIA/TIA568B。

EIA/TIA568A、568B标准如下图所示：EIA/TIA568A：（白绿-1，绿-2，白蓝-3，橙-4，白橙-5，蓝-6，棕白-7，棕-8）EIA/TIA568B：（白橙-1，橙-2，白绿-3，蓝-4，白蓝-5，绿-6，白棕-7，棕-8）RJ-45接头与电缆终端连接线对排列顺序（2）利用剪线钳剪下所需要的双绞线长度，用双绞线剥线器将双绞线的外皮除去2－3cm。

（3）按下图所示进行拨线操作，并按EIA/TIA568B或EIA/TIA568B的标准排好线序。

（4）将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，再将双绞线的每一根线依序放入RJ－45接头的引脚内，确保八条导线顶端应插入线槽顶端。

如下图所示：（5）使用仪器测试网线的电气性能打开测线仪电源，将网线插头分别插入主测试器和远程测试器，对于直通线，主机指示灯从1-8逐个顺序闪亮，如果网线合格，远程测试器也应在该按1-8的顺序依次闪亮。

对于交叉线，如果制作合格，则测试器的显示如下：主测试器不变：1-2-3-4-5-6-7-8远程测试端为：3-6-1-4-5-2-7-8。

实验一：双绞线制作与测试信息科学与技术学院实验报告课程名称:计算机网络技术实验项目::双绞线的制作与测试一、实验目的及要求1、实验目的：（1）熟悉常见的两种双绞线类型T568A和T568B及其线序；（2）熟练掌握两种类型的双绞线制作的制作方法；（3）掌握剥线/压线钳和测线仪的正确使用；（4）了解双绞线和水晶头的组成结构；2、实验要求：（1）正确合理使用剥线/压线钳；（2）正确掌握双绞线的制作；（3）会正确使用测线仪测试制作好的直通线和交叉线的连通性；二、实验仪器、设备或软件网线一根、RJ-45水晶头四个、剥线/压线钳一个、测线仪一台三、实验内容及原理1、双绞线（TP）：是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以顺时针缠绕）在一起而制成的一种通用配线，属于信息通信网络传输介质。

双绞线分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

2、双绞线接头线序的两种排法分别为T568A标准和T568B标准：（1）T568A线序：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；（2）T568B线序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；3、双绞线网线分为直通线、交叉线、反转线：（1）直通线：两端接头的线序相同，一般工程标准要求两端都遵循T568B标准。

（2）交叉线：两端接头的线序不同，一端按T568A标准，一端按T568B 标准。

四、实验步骤（或过程）1.直通线的制作（1）选线选取一根长约1米长的双绞线（2）制作第一步：利用双绞线剥线/压线钳（也可以使用专用的剥线钳、剥线器及其他工具）将双绞线的外皮剥去2-3厘米。

如下图所示：图1.1剥线图第二步：小心的剥开每一对线，按照T568B线序排序图1.2T568B线序图第三步：左手握紧排好的线然后右手用剥线/压线钳将线尽量剪齐一点，线留在外面的距离不宜过长，一般在1.2厘米到1.4厘米之间，这样有利于压线。

第四步：把剪齐后的线，按顺序弄整齐然后插入水晶头的后端图1.3T568B水晶头第五步：确定双绞线的每根线已经正确放置之后，用剥线/压线钳压接水晶头接头第六步：重复以上5个步骤做好网线的另一头（3）测试将制作完成的网线的两个接头分别插入测线仪的两个接口中，打开测线仪开关，观察两组灯。

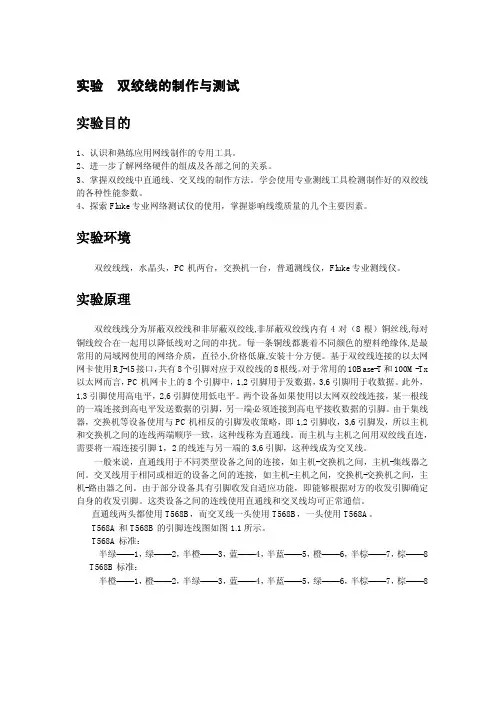

实验 双绞线的制作与测试实验目的1、认识和熟练应用网线制作的专用工具。

2、进一步了解网络硬件的组成及各部之间的关系。

3、掌握双绞线中直通线、交叉线的制作方法。

学会使用专业测线工具检测制作好的双绞线 的各种性能参数。

4、探索 Fluke 专业网络测试仪的使用，掌握影响线缆质量的几个主要因素。

实验环境双绞线线，水晶头，PC 机两台，交换机一台，普通测线仪，Fluke 专业测线仪。

实验原理双绞线线分为屏蔽双绞线和非屏蔽双绞线,非屏蔽双绞线内有 4 对（8 根）铜丝线,每对 铜线绞合在一起用以降低线对之间的串扰。

每一条铜线都裹着不同颜色的塑料绝缘体,是最 常用的局域网使用的网络介质，直径小,价格低廉,安装十分方便。

基于双绞线连接的以太网 网卡使用 RJ-45 接口，共有 8 个引脚对应于双绞线的 8 根线。

对于常用的 10Base-T 和 100M-Tx 以太网而言，PC 机网卡上的 8 个引脚中，1,2 引脚用于发数据，3,6 引脚用于收数据。

此外， 1,3 引脚使用高电平，2,6 引脚使用低电平。

两个设备如果使用以太网双绞线连接，某一根线 的一端连接到高电平发送数据的引脚，另一端必须连接到高电平接收数据的引脚。

由于集线 器，交换机等设备使用与 PC 机相反的引脚发收策略，即 1,2 引脚收，3,6 引脚发，所以主机 和交换机之间的连线两端顺序一致，这种线称为直通线。

而主机与主机之间用双绞线直连， 需要将一端连接引脚 1，2 的线连与另一端的 3,6 引脚，这种线成为交叉线。

一般来说，直通线用于不同类型设备之间的连接，如主机-交换机之间，主机-集线器之 间。

交叉线用于相同或相近的设备之间的连接，如主机-主机之间，交换机-交换机之间，主 机-路由器之间。

由于部分设备具有引脚收发自适应功能，即能够根据对方的收发引脚确定 自身的收发引脚。

这类设备之间的连线使用直通线和交叉线均可正常通信。

直通线两头都使用 T568B，而交叉线一头使用 T568B，一头使用 T568A。

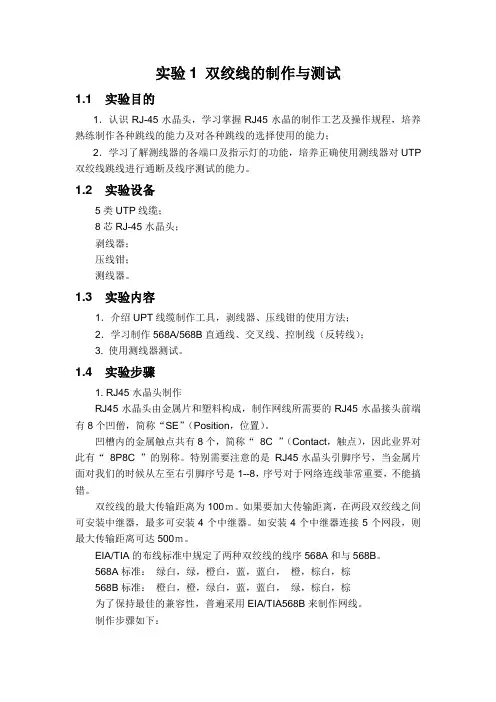

实验1 双绞线的制作与测试1.1 实验目的1．认识RJ-45水晶头，学习掌握RJ45水晶的制作工艺及操作规程，培养熟练制作各种跳线的能力及对各种跳线的选择使用的能力；2．学习了解测线器的各端口及指示灯的功能，培养正确使用测线器对UTP 双绞线跳线进行通断及线序测试的能力。

1.2 实验设备5类UTP线缆；8芯RJ-45水晶头；剥线器；压线钳；测线器。

1.3 实验内容1．介绍UPT线缆制作工具，剥线器、压线钳的使用方法；2．学习制作568A/568B直通线、交叉线、控制线（反转线）；3. 使用测线器测试。

1.4 实验步骤1. RJ45水晶头制作RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。

凹槽内的金属触点共有8个，简称“8C ”（Contact，触点），因此业界对此有“8P8C ”的别称。

特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1--8，序号对于网络连线菲常重要，不能搞错。

双绞线的最大传输距离为100ｍ。

如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。

如安装4个中继器连接5个网段，则最大传输距离可达500ｍ。

EIA/TIA的布线标准中规定了两种双绞线的线序568A和与568B。

568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕为了保持最佳的兼容性，普遍采用EIA/TIA568B来制作网线。

制作步骤如下：步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过100米。

然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

双绞线的制作及测试一、双绞线制作流程：1.准备工作在开始双绞线的制作之前，我们需要准备以下工具和材料：- 双绞线（常用的有Cat 5、Cat 5e、Cat 6等）-RJ45插口-剪线钳-探线仪-打线钳2.根据需要测量和剪断双绞线根据需要的长度，使用剪线钳测量并剪断双绞线。

确保每对线芯长度相同。

3.层剥线使用剥线器，剥开双绞线外部的绝缘层，露出线芯。

4.整齐排列线芯将每对线芯的绝缘层修整整齐，确保线芯之间没有交叉。

5.交叉对绞根据规范要求，将一对线芯逆时针绞合，再将另一对线芯顺时针绞合，以减少干扰和串扰。

6.剪短对绞部分使用剪线钳，将对绞部分剪短，使其与绝缘层齐平。

7.插入RJ45插口将剪短的对绞部分插入RJ45插口，确保线芯与插口中的引脚对齐。

8.使用打线钳压接使用打线钳，将RJ45插口与线芯压接在一起。

确保每个线芯都与相应的插口引脚连接。

9.结束制作检查制作好的双绞线是否连接牢固，没有松动的线芯。

确保线芯与插口引脚连接正确。

二、双绞线的测试：1.使用探线仪测试连接性将制作好的双绞线的一端连接到网络设备上，将另一端连接到探线仪。

打开探线仪的电源，观察是否有信号灯亮起。

如果灯亮起，表示双绞线连接正确，可以进行下一步测试。

2.进行线路测试使用网络线路测试仪将其中一个线头插入制作好的双绞线的一个连接头中，将另一个线头插入另一个连接头的相应位置。

启动测试仪，它将对双绞线进行连通性测试、串扰测试等，输出测试结果。

根据测试结果判断双绞线的质量是否符合标准。

3.检查测试结果根据测试仪的显示结果，检查双绞线的联通性、串扰等参数是否符合标准。

如果检测结果正常，则双绞线可以投入使用。

如果检测结果不正常，需要重新制作或更换双绞线。

总结：双绞线的制作主要包括测量和剪断线材、剥离绝缘层、整齐排列线芯、交叉对绞、剪短和压接RJ45插头等步骤。

测试双绞线的主要方法是使用探线仪和网络线路测试仪进行连接性和质量的测试。

制作和测试双绞线需要严格按照规范进行操作，以确保双绞线的质量和性能。

实验1双绞线的制作实验一：制作双绞线一、实验目的熟悉R J45、T568A 和T568B 头制作过程和网线连接的原则，掌握动手制作二条合格的五类双绞线的直通线和交叉线。

二、背景描述拥有一台带有网卡的计算机，想通过计算机上网或者与其他计算机相连。

三、实现功能1.学习LAN中网线连接的原则，实际动手制作二条五类双绞线的直通线和交叉线；2.用电缆测试仪测试所做的网线是否合格，并标识合格品。

四、分组与实验设备四人为一组。

1.提供每组2米五类双绞线，8个R J45 水晶头；2.提供每组2套网线制作工具，如双绞线压线钳、电缆测试仪、斜口钳五、实验拓扑六、实验步骤1.交叉线的制作(1)剪下一段长度的电缆(2)用压线钳的剪线刀口将线头剪齐，再将线头放入剥线刀口，让线头角及挡板，稍微握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮，拔下胶皮（约 2cm）。

(3)剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。

每对线都是相互缠绕在一起的，制作网线时必须将4个线对的8条细导线一一拆开，理顺，捋直，然后按照规定的线序排列整齐。

(4)把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠），然后用压线钳把线头剪平齐。

(5)一手以拇指和中指捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将8 条导线同时沿R J-45 头内的8个线槽插入，一直插到线槽的顶端。

(6)确认所有导线都到位，并透过水晶头检查一遍线序无误后，用压线钳制 RJ-45 头。

将R J-45 头从无牙的一侧推入压线钳夹槽后，用力握紧线钳，将突出在外面的针脚全部压入水晶并头内。

(7)另一个接头的线序按照T568B 标准制作。

实训一双绞线的制作与测试实训目标：1.了解双绞线的结构和特点；2.掌握双绞线的制作方法；3.学会使用测试仪器测试双绞线的性能。

一、双绞线的结构和特点双绞线是由两根绝缘电线以一定的扭绞方式绕成一对的传输线缆，其中分为无屏蔽双绞线（UTP）和屏蔽双绞线（STP）两种类型。

双绞线的结构可以有效地减少电磁干扰和降低传输信号的衰减，因此广泛应用于计算机网络和通信领域。

二、双绞线的制作方法1.准备工作：a.选择合适的双绞线，根据需要选择UTP或STP类型的线材；b.准备剥线钳、压线钳、各种规格的RJ45插头、RJ45插头套等工具。

2.制作步骤：a.测量所需双绞线的长度，并根据长度剥去外皮，露出内部的八根绝缘芯线；b.按照T-568B标准配线方案，将八根绝缘芯线按照相应的顺序依次排列，注意要保持每两根邻近芯线的扭绞间距；c.用剪刀修整八根芯线的长度，使其在插入插头时能够完全进入插头内部；d.将修整好的芯线插入RJ45插头的插孔中，保持芯线的顺序不变，并确保芯线的长度在插头的金属刀片区域内；e.用压线钳压紧插头上的金属刀片，确保芯线与插头金属刀片紧密连接。

三、双绞线的测试方法1.准备工作：a.选择合适的测试仪器，包括线缆测试仪、扫频仪等；b.将待测试的双绞线连接到测试仪器上。

2.测试步骤：a.使用线缆测试仪对双绞线进行连接性测试，确认线缆是否正确连接，例如插头的1号引脚与另一端的1号引脚相连；b.使用测试仪器进行双绞线的衰减测试，检查信号在传输过程中的衰减程度；c.使用扫频仪对双绞线进行干扰测试，检查是否受到外界电磁干扰。

四、实操操作注意事项1.制作双绞线时，要注意保持芯线的扭绞间距和长度一致，避免信号损耗和干扰；2.制作双绞线时，要使用适量的剥线钳和压线钳，避免损坏芯线或插头。

3.测试双绞线时，要保持测试仪器和双绞线的连接稳定，避免测试误差。

五、实训总结通过本次实训，我对双绞线的制作和测试有了更深入的了解。

双绞线的制作需要注意保持芯线的扭绞间距和长度一致，以及使用适量的钳子和插头。

双绞线的制作与测试实验报告一、实验目的1. 学习双绞线的制作方法；2. 学习双绞线的测试方法；3. 掌握双绞线连接的方法。

二、实验设备和器材1. 双绞线；2. RJ45插头；3. 钳子；4. 网线测试仪。

三、实验原理1. 双绞线的制作方法：双绞线的制作需要两根同样的线芯，每根线芯中都有四个不同的颜色的铜线，分别为红色，绿色，蓝色和棕色。

双绞线制作需要进行如下步骤：①剥开线芯外皮；②按照白色线芯的排列顺序，将铜线按颜色依次插入插芯，注意线芯接触插芯金属部分，准确到插芯的前端；③用钳子夹紧插芯金属部分；④将插芯插入RJ45插头，用钳子夹紧插头；⑤重复步骤①-④，制作另一端。

2. 双绞线的测试方法：为了确保双绞线的质量，需要使用网线测试仪进行测试。

测试方法如下：①制作双绞线两端，接上网线测试仪；②按下网线测试仪的测试按键，在测试仪的显示屏上观察测试结果。

如果测试结果显示为符合规范，则表示双绞线通过测试；③如果测试结果显示为不符合规范，则需要检查双绞线的铜线是否插入插芯正确，插头是否夹紧。

四、实验步骤1. 制作双绞线：将两端的线芯按照白色线芯的排列顺序，将铜线依次插入插芯，用钳子夹紧插芯金属部分；2. 插头夹紧：将插芯插入RJ45插头，用钳子夹紧插头；3. 反复测试：重复上述步骤，制作另一端。

之后使用网线测试仪进行反复测试，确保测试结果符合规范。

五、实验注意事项1. 制作双绞线时需要按照颜色和顺序插入铜线，插头夹紧也要用钳子，以确保铜线和插头之间的接触良好；2. 网线测试仪要使用合适的测试方法和测试工具；3. 要使用符合质量标准的双绞线和RJ45插头，以确保测试结果准确可靠。

六、结论通过实验，我们学习了双绞线的制作方法和测试方法。

在制作双绞线时，需要注意插入铜线的顺序和方式，结果必须符合规范的质量标准。

使用网线测试仪进行测试时，也要使用合适的测试方法和测试工具，以确保测试结果准确可靠。

电子科技大学中山学院实验报告实验信息课程名称计算机网络实验实验名称实验1 双绞线制作与测试指导老师彭政实验时间2014 .9.22 实验地点A208学生信息学院：计算机学院班级：嵌入式技术及物联网13(本)组号：A01小组成员名单：成绩教师签名批改时间2014－2015学年第1学期报告内容1、实验目的（1）了解TIA/EIA 568A和568B UTP 标准（2）掌握交叉线与直连线的制作（3）直通线与交叉线的用途2、实验环境实验分组进行。

每组配给五类UTP电缆若干米，RJ－45连接头（水晶头）若干个，双绞线压线钳1把，测线器一套。

用交叉线连接两台PC，两台PC在同一子网内3、实验内容（1）记录你所做的双绞线类型，写出每端采用的标准以及颜色排列顺序。

答：Cat5e UTP，直连线。

两个端口采用的都是T568B，颜色的排列顺序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

Cat5e UTP，交叉线。

一个端口采用T568B，颜色排列为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

另一个端口采用T568A，颜色排列顺序为白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

（2）记录测线器的测试结果。

答：Cat5e UTP，直连线。

当一边亮1时另一边也相应的亮相同的数字。

从1到8。

Cat5e UTP，交叉线。

当一边亮1时，另一边亮3，一边亮2时另一边亮6。

（3）记录ping命令测试两台计算机的连通结果（截图）。

答：（4）总结实验中容易出现的错误。

答：将双绞线插入水晶头时易将线插错顺序。

4、思考题（1）双绞线为何要绞合在一起？答：双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定的密度互相绞在一起，可降低信号干扰的程度。

每一根导线在传输时辐射的电波会被另一根线上辐射的波抵消。

（2）UTP cat-5和UTP cat-6的区别是什么？UTP和STP的区别是什么？答：CAT 5的传输速率为10Mbps至100Mbps，阻抗为100Ohm，线缆的最大传输距离为100米。

双绞线的制作及测试一、双绞线的制作1.准备工作制作双绞线前，需要准备以下材料和工具：-双绞线线圈-隔离套管-剪线钳-绞线器-测试仪器2.制作双绞线-在线圈上拉下一段双绞线，通常长度为所需长度的两倍，以确保空隙长度充足。

-使用剪线钳将线圈两端的绞线剪断，注意保持两边长度一致。

-轻轻旋转绞线器，将两根绞线绞合在一起。

这样可以增加电磁干扰的抑制效果。

-将绞好的双线对剥开一段绝缘皮，暴露出金属导体。

-用剪线钳将导线末端剪平，并用绞线器将导线插入隔离套管中。

-重复以上步骤制作另外一端。

3.提示-在制作双绞线时，注意绞线的方向和绞合程度要一致。

这样可以确保电磁干扰的抑制效果。

-若需要连接器，可以在绞线末端加装连接器。

二、双绞线的测试1.连接测试仪器-首先，将测试仪器的一端连接到待测双绞线的一端。

-将测试仪器的另一端连接到待测双绞线的另一端。

2.进行测试-打开测试仪器，设置合适的参数进行测试。

-常见的双绞线测试参数包括电阻、电容、绝缘电阻等。

根据需要选择相应的测试参数。

-按下测试按钮，测试仪器会对双绞线进行测试，并输出结果。

3.分析测试结果-根据测试结果，可以判断双绞线的质量和性能。

-如果测试结果在正常范围内，说明双绞线没有问题。

-如果测试结果超出正常范围，可能存在线路故障或其他问题。

需要进一步检查和修复。

总结：双绞线的制作和测试是保证信号传输质量的重要环节。

在制作双绞线时，需要使用适当的工具和材料，并注意绞线方向和程度的一致性。

测试过程中，使用测试仪器进行各项参数的测试，并根据测试结果分析双绞线的质量和性能。

只有通过制作和测试的双重检验，才能保证双绞线的稳定性和可靠性。

双绞线的制作与测试教案
一、教学目标
1.掌握双绞线的制作原理，了解双绞线的各个组成部分。

2.熟练掌握双绞线制作步骤，掌握双绞线制作要点，掌握双绞线的气密性测试。

二、教学内容
1、双绞线的组成
双绞线是一种锡膏穿线的测试方法，由串联锡锅、铝箔绞线
电线绞合机以及电线清洗机组成。

2、双绞线的制作流程
（1）取导体：将铝箔成双层编织的电线放入清洗机内，在油泵或气泵的分别作用下，将电线清洗处理一遍，然后将清洗后的电线放入电线绞合机内，清洗后的电线能够更容易绞合。

（2）绞合：将清洗完毕的电线放入电线绞合机内，按照要求的全长和折叠的比例，由绞合机进行绞合。

（3）绞锡：将绞合完毕的双层编织的电线放入串联锡锅中，再将锡膏和锡丝放入锡锅中，由控制面板控制锡锅的温度和压力，将锡膏均匀的涂抹在电线表面。

（4）气密性测试：将制作完毕的双绞线放入气密性测试机中进行测试，测试中需要注意双绞线的预热时间以及泄露的时间，以及空间内的温度等，确保双绞线能够达到正常的气密性要求。

《计算机网络技术》实验指导书编写单位：控制工程学院编写教师：尹睿使用专业：自动化、测控专业编写日期：2016年4月实验一双绞线的制作与测试一、实验目的1. 了解双绞线的结构；2. 了解制作双绞线的标准；3. 熟悉双绞线的制作。

二、实验要求1. 按照要求用双绞线制作直通线和交叉线；2. 用专用工具（测线仪）测试制作的双绞线连线的正确性。

三、实验内容1. 阅读有关双绞线制作的文档，明确双绞线制作要求；2. 双绞线制作直通线，用侧线仪测试，观察正确性；3. 双绞线制作交叉线，用侧线仪测试，观察正确性；4. 采用制作直通线连通计算机和交换机，测试是否连通；5. 采用制作交叉线连通计算机和计算机，测试是否连通。

四、实验步骤1. RJ-45连接器对8根针脚的编号规定RJ-45连接器包括一个插头和一个插孔（或插座）。

插孔安装在机器上，而插头和连接导线（最常用的就是采用无屏蔽双绞线的5类线）相连。

EIA/TIA制定的布线标准规定了8根针脚的编号。

如果看插孔，使针脚接触点在上方，那么最左边是①，最右边是⑧（见下图1.1）。

①②③④⑤⑥⑦⑧图1.1如果看插头，将插头的末端面对眼睛，而且针脚的接触点在插头的下方，那么最左边是①，最右边是⑧（见下图1.2）。

①②③④⑤⑥⑦⑧图1.2100 Mb/s以太网中只使用两对导线。

也就是说，只根针脚。

那么我们应当将导线连接到哪现在标准规定使用下表中的4根针脚（1, 2, 3针脚8 备用注意：网卡一般是全双工功能的。

即在接收数据的同时也能发送数据。

所以，一来一往，一正一负，为四根线。

2.RJ-45连接器连接剥开5类线的外塑料保护套管就可以看见不同颜色的4对双绞线。

哪一根线应当连接到哪一个针脚呢？EIA/TIA-568标准规定了两种连接标准（并没有实质上的差别），即EIA/TIA-568A和EIA/TIA-568B。

这两种标准的连接方法如下图1.3所示。

EIA/TIA-568A EIA/TIA-568B图1.3图中上方的折线表示这两根针脚连接的是一对双绞线。

双绞线的制作及测试在使用双绞线时，有以下两种不同的制作方法。

（1）直联线（直通线）：用于连接非同种设备（例如网卡和集线器，计算机和交换机等）。

直联线的两端均按EIA/TIA 568A线序，或均按EIA/TIA 568B线序。

双绞线的每组线在两端是一一对应的，颜色相同的线在两端水晶头的相应槽中的位置保持一致。

（2）反跳线：也称为交叉线，用于连接同种设备（例如两块网卡等）。

交叉线的一端按EIA/TIA 568A线序，另一端按EIA/TIA 568B 线序。

即A端水晶头的1，2对应B端水晶头的3，6，而A端水晶头的3，6对应B端水晶头的1，2。

1．测试的种类双绞线的测试标准如下。

（1）TIA/EIA-568《商业建筑电信布线标准》。

（2）TSB-67《现场测试非屏蔽双绞电缆布线测试传输性能技术规范》。

（3）ISO/IEC 11801:1995（E）国际布线标准。

双绞线测试包括接线图、链路长度、衰减、连线长度、等效远端串挠、近端串挠、等效远端串挠、综合远端串挠、回波损耗、特性阻抗和衰减串挠比（ACR）等性能指标的双向测试，所有指标应符合规范。

下面介绍几个主要的指标。

（1）接线图。

这一测试是确认链路的连接，这是一个逻辑连接测试，用来确认链路一端的每一个针与另一端相应针的连接是否正确。

（2）链路长度。

每一个链路长度都应记录在管理系统中。

链路的长度可以用电子长度的测量来估算，电子长度的测量是基于链路的传输延迟和电缆的额定传播速率值而实现的。

（3）衰减。

衰减是沿链路的信号损失度量。

衰减与线缆的长度有关系，随着长度的增加，信号衰减也随之增加。

衰减用dB（分贝）作为单位，表示传送端信号与接收端信号强度的比率。

由于衰减随频率而变化，因此，应测量在应用范围内的全部频率上的衰减。

（4）串挠。

串挠分近端串挠（NEXT）和远端串挠（FEXT），测试仪主要测量NEXT，由于存在线路损耗，因此FEXT量值的影响较小。

近端串挠损耗是测量一条UTP链路中从一对线到另一对线的信号耦合。
