RJ45UTP网线制作方法

网络线接头（RJ45）制作方法经常有朋友问我一些关于网线的问题，在和他们的交流中发现，关于网线的错误极具普遍性，根源在于做线的人没理解原理，所以我觉得有必要写点东西把这方面做一个细致的澄清。

首先说一下差分方式传输。

所谓差分方式传输，就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。

其抗干扰的原理是：假如两条信号线都受到了同样（同相、等幅）的干扰信号，由于接收端对接收的两条线中的信号作减法运算，因此干扰信号被基本抵消，那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢？办法之一是可以将两根线扭在一起，按照电磁学的原理分析出：可以近似地认为两条信号线受到的干扰信号是同相、等幅的。

两条线绞在一起后，既会抵抗外界的干扰也会防止自己去干扰别人。

一般常用的就是双绞线。

大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网,网线由一定距离长的双绞线与RJ45水晶头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，超五类，目前甚至已有六类以上的线。

三类双绞线在LAN中常用作为10兆bps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

超五类双绞线理论上可以用于千兆bps，而六类线是千兆bps网络的主流线缆，目前六类双绞线的市场正在逐步扩大。

做好的网线要将RJ45水晶头接入网卡或交换机，路由器等网络设备的RJ45插座内。

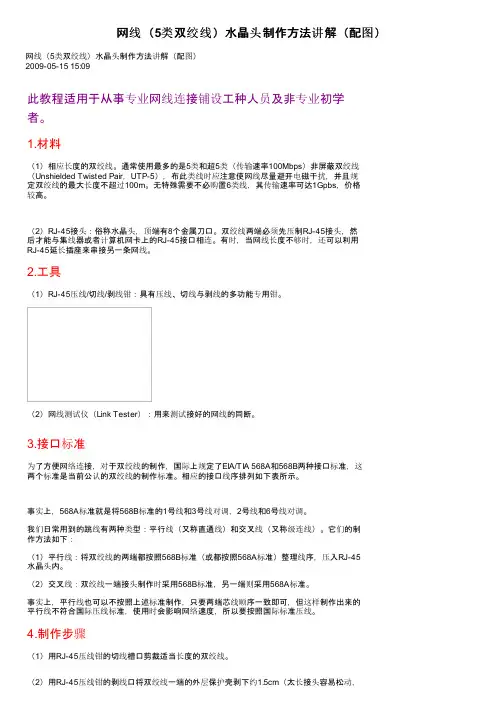

网线（5类双绞线）水晶头制作方法讲解（配图）网线（5类双绞线）水晶头制作方法讲解（配图）2009-05-15 15:09此教程适用于从事专业网线连接铺设工种人员及非专业初学者。

1.材料（1）相应长度的双绞线。

通常使用最多的是5类和超5类（传输速率100Mbps）非屏蔽双绞线（Unshielded Twisted Pair，UTP-5），布此类线时应注意使网线尽量避开电磁干扰，并且规定双绞线的最大长度不超过100m。

无特殊需要不必购置6类线，其传输速率可达1Gpbs，价格较高。

（2）RJ-45接头：俗称水晶头，顶端有8个金属刀口。

双绞线两端必须先压制RJ-45接头，然后才能与集线器或者计算机网卡上的RJ-45接口相连。

有时，当网线长度不够时，还可以利用RJ-45延长插座来串接另一条网线。

2.工具（1）RJ-45压线/切线/剥线钳：具有压线、切线与剥线的多功能专用钳。

（2）网线测试仪（Link Tester）：用来测试接好的网线的同断。

3.接口标准为了方便网络连接，对于双绞线的制作，国际上规定了EIA/TIA 568A和568B两种接口标准，这两个标准是当前公认的双绞线的制作标准。

相应的接口线序排列如下表所示。

事实上，568A标准就是将568B标准的1号线和3号线对调，2号线和6号线对调。

我们日常用到的跳线有两种类型：平行线（又称直通线）和交叉线（又称级连线）。

它们的制作方法如下：（1）平行线：将双绞线的两端都按照568B标准（或都按照568A标准）整理线序，压入RJ-45水晶头内。

（2）交叉线：双绞线一端接头制作时采用568B标准，另一端则采用568A标准。

事实上，平行线也可以不按照上述标准制作，只要两端芯线顺序一致即可，但这样制作出来的平行线不符合国际压线标准，使用时会影响网络速度，所以要按照国际标准压线。

4.制作步骤（1）用RJ-45压线钳的切线槽口剪裁适当长度的双绞线。

（2）用RJ-45压线钳的剥线口将双绞线一端的外层保护壳剥下约1.5cm（太长接头容易松动，太短接头的金属刀口不能与芯线完全接触），注意不要伤到里面的芯线，将4对芯线成扇形分开，按照相应的接口标准（568A或568B）从左至右整理线序并拢直，使8根芯线平行排列，整理完毕用斜口钳将芯线顶端剪齐。

RJ45水晶头制作使用指南
1、所需工具（剪刀、RJ45打线钳）
2、首先将UTP电缆套管自端头剥去20 mm。

3、将解扭后的导线理直，将导线按TIA/EIA568A(白
绿、绿、白橙、蓝、白蓝、橙、白棕、棕)或
TIA/EIA568B（白橙、橙、白绿、蓝、白蓝、绿、白棕、棕）的顺序理齐。

在套管里不应有未扭绞的导线。

4、导线经修整后（导线端面应平整，避免毛刺影响性能）
距导管的长度14 mm，从线头开始，至少10mm导线
之间不应有交叉。

（568A标准）（568B标准）5、将导线插入RJ45插头的插塞内，导线在插塞前端应
升到最底部，套管深入插塞后端至少6mm。

6、用RJ45压线钳压好插塞，再检查一次导线和套管
长度是否符合要求。

7、做好的成品RJ45跳线示意图。

网线制作详细步骤及注意事项一、网线制作的基本要素及工具网线制作分为双绞线制作和同轴电缆制作两种。

双绞线分为UTP（无屏蔽双绞线）和STP（屏蔽双绞线）两种类型。

双绞线的制作工具：剥线钳、压线钳、网线测试仪、网线。

同轴电缆的制作工具：压线钳、贴标签机、同轴电缆。

二、双绞线的制作步骤步骤一：尺寸切割。

根据需要制作的长度，用剥线钳将两端的外扣剪开，然后在一端剥掉一段外皮，露出8个线芯（淡色的线）和8根金属片（绿色）。

步骤二：铝箔剥离。

根据需要剥离铝箔屏蔽层，露出金属片并隔离在尼龙网后面，揭开软片，露出线芯。

步骤三：对线芯排序。

将8根线芯以从左到右为蓝、橙、绿、棕和棕、绿、橙和蓝的顺序排序好。

切断多余的线芯，使它们在一起。

步骤四：线芯剥离。

用剥线钳或剪子剥掉每根线芯的半英寸外皮。

步骤五：绞合线芯。

然后仔细将线芯据排序拧成一个线柱。

将所有线芯保持平齐并留出足够的线长度。

步骤六：插入插头并压钳。

插头有一个方向标记。

插头插入插孔后用压钳压紧。

将插头插入插座，然后测试电缆。

三、同轴电缆制作步骤步骤一：切割尺寸。

将电缆从一端尺寸割掉，露出金属片和中心绞线。

不要截掉铝箔层。

步骤二：连接插头。

用压力钳，连接插头外圈。

将包裹捏扁。

将中心导线插入插头夹子内，将插头压平。

步骤三：捆扎。

将铝箔层包裹起来，用铝箔胶带或电缆套固定。

步骤四：贴标签。

将电缆使用标签清楚地标记，并移走垃圾。

步骤五：测试电缆。

使用测试仪，测试电缆能否有效的传输数据。

如果测试结果与期望不符，需要重新检查电缆中的各个组件并重新测试。

四、制作注意事项1.双绞线上不同颜色线的正因或反因不能串驳在一起;2.剥芯的长度不能过长或不够；3.钳子要握住插头插头中央肉质处，才能压从网线中间露出来的金属芯片，因为金属芯片的连线长度，也是网线质量好坏的大要因素；4.压金属针片时要注意针是否垂直于线芯；5.压着针片的养，不能太紧，否则牢度不够，也不能太松，否则针片会松掉，导致连线松动；6.压线钳的压点最好是对着金属针片为基准打压。

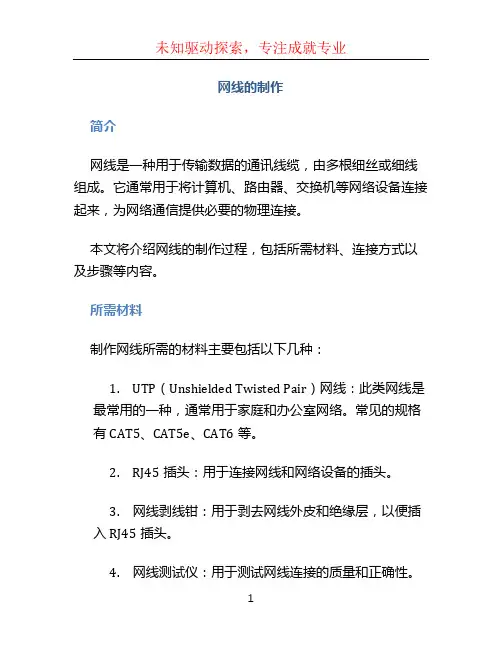

网线的制作简介网线是一种用于传输数据的通讯线缆，由多根细丝或细线组成。

它通常用于将计算机、路由器、交换机等网络设备连接起来，为网络通信提供必要的物理连接。

本文将介绍网线的制作过程，包括所需材料、连接方式以及步骤等内容。

所需材料制作网线所需的材料主要包括以下几种：1.UTP（Unshielded Twisted Pair）网线：此类网线是最常用的一种，通常用于家庭和办公室网络。

常见的规格有CAT5、CAT5e、CAT6等。

2.RJ45插头：用于连接网线和网络设备的插头。

3.网线剥线钳：用于剥去网线外皮和绝缘层，以便插入RJ45插头。

4.网线测试仪：用于测试网线连接的质量和正确性。

5.剥线工具和镊子：用于处理细丝和线芯。

6.隔电胶带和电工胶带：用于固定细丝和绝缘层。

7.塑料刀：用于割断网线。

连接方式网线制作的常见连接方式有直连和交叉连线，具体选择哪种方式取决于网络设备之间的连接方式。

一般来说，连接计算机和交换机、路由器之间的网线采用直连方式；而连接计算机与计算机、交换机与交换机之间的网线则常采用交叉连线方式。

在制作网线之前，需要根据实际需要选择并了解具体的连接方式。

制作步骤以下是网线制作的基本步骤：1.使用塑料刀将网线切断，长度通常根据实际需求而定。

剥去约2英寸（5厘米）的外皮。

2.使用网线剥线钳剥开外皮，将每根细丝单独露出。

在露出的细丝末端留出约0.5英寸（1.3厘米）的裸露部分。

3.将细丝按照指定的颜色顺序排列。

常见的配色顺序有T568A和T568B两种。

根据需要选择一种并将细丝按照该顺序排列。

4.使用剥线工具剥开细丝末端的绝缘层，露出约0.15英寸（0.4厘米）的铜线芯。

5.将RJ45插头插入网线剥线钳的插孔中，使插头的金属引脚与细丝的铜线芯相贴合。

6.插入插头后，用力夹紧网线剥线钳，确保插头的金属引脚牢固地固定在细丝上。

7.重复以上步骤，制作另一端的连接。

8.完成制作后，使用网线测试仪测试网线连接的质量和正确性。

网线制作方法引言网线是计算机网络中连接设备和交换机、路由器之间的重要组成部分。

在日常生活和工作中，我们可能会遇到需要自己制作网线的情况。

本文将介绍常见的网线制作方法，旨在帮助读者了解如何制作标准的网线。

准备材料和工具在开始制作网线之前，我们需要准备以下材料和工具：1.网线：通常使用的网线为Cat5e、Cat6或更高规格的网线。

2.配线工具：如剥线钳、压线钳。

3.RJ45头：用于连接网线到设备端口的头部连接器。

4.测试仪：可用于检查制作网线的质量和性能。

步骤下面是制作网线的基本步骤：1.使用剥线钳剥去网线两端约1.5厘米的外皮，揭露出内部的四对彩色绝缘线。

2.针对每对线，使用剥线钳剥去约0.5厘米的绝缘层，将内部的八根裸线分开。

3.根据网线类型的不同，使用正确的线序，将每对线彼此交叉分组。

常见的线序包括568A和568B。

4.将每对线按照正确的顺序依次插入RJ45头的排针槽中。

确保每根线都插入到对应的排针槽中。

5.使用压线钳将RJ45头固定到网线上。

确保钳子对准头部排针槽，并用适当的压力压下去。

6.重复以上步骤，制作另一端的网线。

7.完成制作后，使用测试仪量测网线的质量和性能。

确保每对线没有短路和断路，并能正常进行数据传输。

注意事项在制作网线时，有几个注意事项需要特别关注：1.使用适当规格和质量的网线和配线工具，确保制作的网线稳定可靠。

2.在剥线和裁剪线的过程中，小心不要损坏裸线。

损坏的裸线可能会导致连接不良或功能失效。

3.确保每对线按照正确的顺序插入RJ45头的排针槽中，以确保网线的正常工作。

4.使用适当的压力和姿势，使用压线钳将RJ45头固定到网线上。

过大或过小的压力可能会导致连接不牢固或损坏网线。

5.在完成制作后，使用测试仪检查网线的质量和性能。

确保网线能够正常进行数据传输，避免潜在的问题。

结论通过本文的介绍，我们了解了如何制作网线的基本步骤和注意事项。

制作网线需要一定的技巧和耐心，但是一旦掌握了正确的方法，制作标准的网线将变得轻而易举。

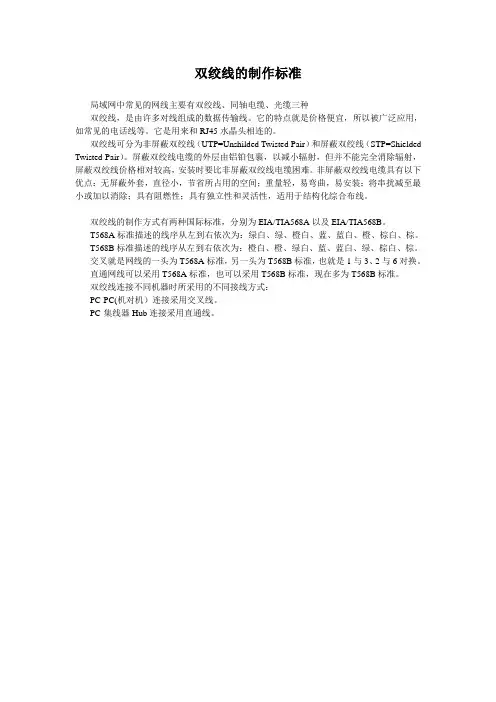

双绞线的制作标准
局域网中常见的网线主要有双绞线、同轴电缆、光缆三种
双绞线，是由许多对线组成的数据传输线。

它的特点就是价格便宜，所以被广泛应用，如常见的电话线等。

它是用来和RJ45水晶头相连的。

双绞线可分为非屏蔽双绞线（UTP=Unshilded Twisted Pair）和屏蔽双绞线（STP=Shielded Twisted Pair）。

屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。

非屏蔽双绞线电缆具有以下优点：无屏蔽外套，直径小，节省所占用的空间；重量轻，易弯曲，易安装；将串扰减至最小或加以消除；具有阻燃性；具有独立性和灵活性，适用于结构化综合布线。

双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

T568A标准描述的线序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B标准描述的线序从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

交叉就是网线的一头为T568A标准，另一头为T568B标准，也就是1与3、2与6对换。

直通网线可以采用T568A标准，也可以采用T568B标准，现在多为T568B标准。

双绞线连接不同机器时所采用的不同接线方式：
PC-PC(机对机）连接采用交叉线。

PC-集线器Hub连接采用直通线。

网线制作步骤及注意事项网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

网线的制作基本上分为下面几步：材料和工具准备，剥线，排线，剪线，插线，压线，测线。

下面我们以实际图例一步一步教大家制作网线。

第一步：材料与工具准备俗话说得好：“工欲善其事，必先利其器”。

一样，我们做网线也必须得有我们的专用工具。

比如图一所示的，我们得有网线钳（也称RJ-45钳）、测试（通）仪，当然了，我们还得有材料，那就是水晶头和网线（双绞线）。

注意：不能忽视水晶头的质量，劣质的水晶头不仅造成网线与网卡的接触不好，还会影响网络传输的速度。

而网线的质量就更讲究了，好的网线中间的铜线粗，网络传输速度快，也不容易被折断，而且名牌网线一箱的尺寸也足斤足两，是305米！第二步：剥线图二剥线（剥绝缘皮）东西都准备好了，那我们就开始来做网线。

一般我们是左手拿网线，右手拿网线钳，如图二所示。

然后把网线放入网线钳子下部的一个圆槽中，慢慢转动网线和钳子，把网线的绝缘皮割开。

注意此过程中用力要恰到好处，过轻则剪不断绝缘皮；过重则会把里面的网线剪断。

那网线该剪多长呢？过长则浪费线，过短则待会排线的时候比较困难，一般建议1.5—2.5厘米。

剥开绝缘皮后，大家就能看到里面的网线，如图三所示。

图三剥线后的网线大家看得很清楚，其实网线是由8根铜线两两绞合在一起组成的，所以网线一般被称为双绞线。

大家看到颜色比较深的那几根线了吗？他们分别是橙色、绿色、蓝色和棕色。

剩下的是四根白线，但这四根白线并不相同，由与他缠绕在一起的色线我们将这四根白线区分为橙白、绿白、蓝白、棕白。

第三步：排线线剪断了，那如何排列呢？虽然你可以按照你的做法，只要两头的排线顺序一样，你的网线就能工作了，但这样有两个不好之处：一是线是两两缠绕，信号串扰不能解决，必须在第三和第四根线上交叉一下；二是大家各自为政，不遵循标准，如果网线一端的水晶头需要重做，而以前这条网线不是你做的，你说你应该怎么办？现在有两种做线的标准，568A/568B。

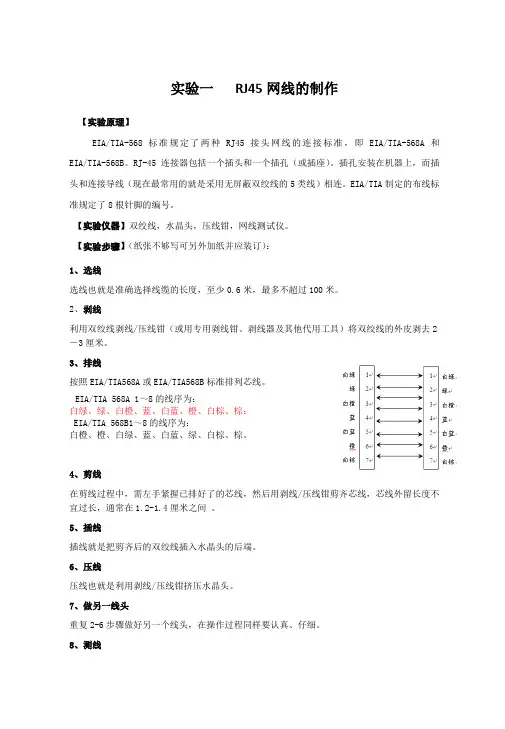

实验一RJ45网线的制作【实验原理】EIA/TIA-568标准规定了两种RJ45接头网线的连接标准，即EIA/TIA-568A和EIA/TIA-568B。
