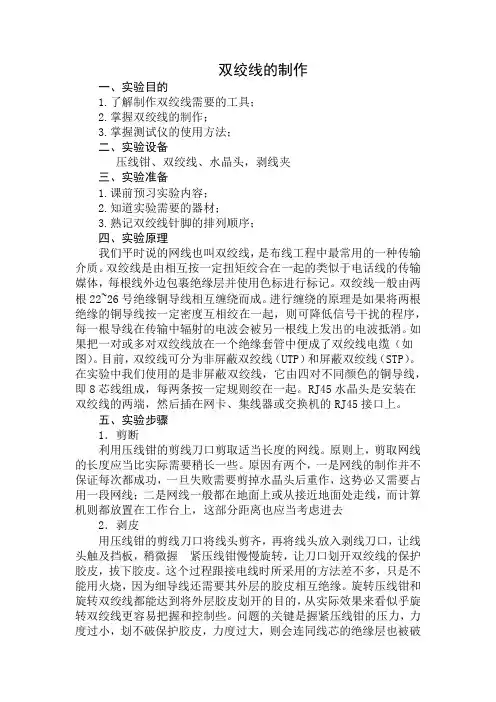

实验五双绞线的制作

双绞线的制作一、实验目的1.了解制作双绞线需要的工具；2.掌握双绞线的制作；3.掌握测试仪的使用方法；二、实验设备压线钳、双绞线、水晶头，剥线夹三、实验准备1.课前预习实验内容；2.知道实验需要的器材；3.熟记双绞线针脚的排列顺序；四、实验原理我们平时说的网线也叫双绞线，是布线工程中最常用的一种传输介质。

双绞线是由相互按一定扭矩绞合在一起的类似于电话线的传输媒体，每根线外边包裹绝缘层并使用色标进行标记。

双绞线一般由两根22~26号绝缘铜导线相互缠绕而成。

进行缠绕的原理是如果将两根绝缘的铜导线按一定密度互相绞在一起，则可降低信号干扰的程序，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆（如图）。

目前，双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。

在实验中我们使用的是非屏蔽双绞线，它由四对不同颜色的铜导线，即8芯线组成，每两条按一定规则绞在一起。

RJ45水晶头是安装在双绞线的两端，然后插在网卡、集线器或交换机的RJ45接口上。

五、实验步骤1．剪断利用压线钳的剪线刀口剪取适当长度的网线。

原则上，剪取网线的长度应当比实际需要稍长一些。

原因有两个，一是网线的制作并不保证每次都成功，一旦失败需要剪掉水晶头后重作，这势必又需要占用一段网线；二是网线一般都在地面上或从接近地面处走线，而计算机则都放置在工作台上，这部分距离也应当考虑进去2．剥皮用压线钳的剪线刀口将线头剪齐，再将线头放入剥线刀口，让线头触及挡板，稍微握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮，拔下胶皮。

这个过程跟接电线时所采用的方法差不多，只是不能用火烧，因为细导线还需要其外层的胶皮相互绝缘。

旋转压线钳和旋转双绞线都能达到将外层胶皮划开的目的，从实际效果来看似乎旋转双绞线更容易把握和控制些。

问题的关键是握紧压线钳的压力，力度过小，划不破保护胶皮，力度过大，则会连同线芯的绝缘层也被破坏，甚至会剪断线芯（铜芯很细也很脆，只要稍有划痕就有折断的危险）。

双绞线制作实训报告
双绞线制作实训报告
一、实训过程
1、材料准备
1.1、准备双绞线。

首先，准备需要使用的双绞线，根据线缆长度以及需要接头的数量去选择适当的双绞线。

1.2、准备热风枪、剥线钳以及其他工具。

然后，准备好热风枪、剥线钳以及其他必要的工具，这些工具在制作双绞线时非常重要。

2、热风枪焊接线头
开始热风枪焊接线头之前，先将双绞线剥开，并将剥开的钢丝用剥线钳分离出来，然后用热风枪对线头进行焊接，接头要牢固，不能有漏线的情况，焊接完成后再用热风枪对线头进行保护处理。

3、拧固螺母
焊接完成后，拧固螺母，确保螺母牢固地固定在接头上，避免接头被松动。

4、插入保护套
最后，将保护套插入双绞线接头，确保接头处的正确性，并防止阻碍接头两端的线缆。

二、实训结果
实训完成之后，我们观察发现，双绞线接头的连接牢固，没有漏
接的情况，接头的外观完美，保护套插入正确，充分保护接头周围的线缆。

三、总结
通过双绞线制作实训，加深了对双绞线焊接、接头拧固、保护套的插入的理解和技能，进一步提升了自身专业技能。

实验2 双绞线的制作与测试一、实验目的：1. 掌握使用压线钳制作具有RJ45接头的双绞线的技能；2. 能够使用网线测试仪测试双绞线的连通性；3.培养初步的协同工作能力。

二、实验设备：1. RJ45压线钳一把2. 超5类双绞线若干3. 测线仪一个4. 水晶头若干三、实训任务任务1：制作一条5类双绞线的直通线任务2：制作一条5类双绞线的交叉线四、实训步骤（一）制作标准与跳线类型每条双绞线中都有8根导线，导线的排列顺序必须遵循一定的规律，否则就会导致链路的连通性故障，或影响网络传输速率。

1. T568-A与T568-B标准目前，最常用的布线标准有两个，分别是EIA/TIA T568-A和EIA/TIA T568-B两种。

在一个综合布线工程中，可采用任何一种标准，但所有的布线设备及布线施工必须采用同一标准。

通常情况下，在布线工程中采用EIA/TIA T568-B标准。

（1）按照T568B标准布线水晶头的8针（也称插针）与线对的分配如图1.1所示。

线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。

4对双绞线电缆的线对2插入水晶头的1、2针，线对3插入水晶头的3、6针。

（2）按照T568A标准布线水晶头的8针与线对的分配如图1.2所示。

线序从左到右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。

4对双绞线对称电缆的线对2接信息插座的3、6针，线对3接信息插座的1、2针。

2. 判断跳线线序只有搞清楚如何确定水晶头针脚的顺序，才能正确判断跳线的线序。

将水晶头有塑料弹簧片的一面朝下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。

3. 跳线的类型按照双绞线两端线序的不同，通常划分两类双绞线。

（1）直通线根据EIA/TIA 568-B 标准，两端线序排列一致，一一对应，即不改变线的排列，称为直通线。

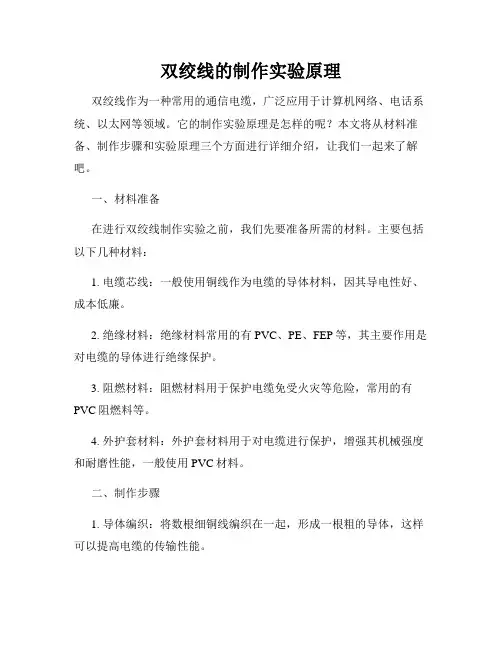

双绞线的制作实验原理双绞线作为一种常用的通信电缆，广泛应用于计算机网络、电话系统、以太网等领域。

它的制作实验原理是怎样的呢？本文将从材料准备、制作步骤和实验原理三个方面进行详细介绍，让我们一起来了解吧。

一、材料准备在进行双绞线制作实验之前，我们先要准备所需的材料。

主要包括以下几种材料：1. 电缆芯线：一般使用铜线作为电缆的导体材料，因其导电性好、成本低廉。

2. 绝缘材料：绝缘材料常用的有PVC、PE、FEP等，其主要作用是对电缆的导体进行绝缘保护。

3. 阻燃材料：阻燃材料用于保护电缆免受火灾等危险，常用的有PVC阻燃料等。

4. 外护套材料：外护套材料用于对电缆进行保护，增强其机械强度和耐磨性能，一般使用PVC材料。

二、制作步骤1. 导体编织：将数根细铜线编织在一起，形成一根粗的导体，这样可以提高电缆的传输性能。

2. 经过导体的表面处理：在导体的表面进行镀锡或镀银等处理，以提高电缆的导电性和耐腐蚀性。

3. 绝缘处理：将绝缘材料涂覆在导体的表面，保护导体不受外界干扰，防止导体之间发生相互干扰。

4. 双绞：将两根经过绝缘处理的导体以特定的方式交替缠绕在一起，形成双绞线结构。

5. 阻燃处理：将阻燃材料涂覆在双绞线的外表面，提高电缆的阻燃性能，确保电缆在火灾等紧急情况下的安全性。

6. 外护套处理：将外护套材料涂覆在整个双绞线的外表面，保护电缆的内部结构免受外界物理损伤。

三、实验原理1. 降低串扰：以太网等高速传输要求双绞线具有良好的抗串扰性能。

双绞线中的两根导体通过双绞的方式相互交织在一起，能够有效地减少导体之间的串扰，提高信号传输质量。

2. 提高抗干扰性能：由于双绞线中的两根导体紧密交织在一起，能够相互屏蔽干扰信号的入侵，提高信号传输的抗干扰性能。

3. 减少传输损耗：双绞线采用导体编织和表面处理的方式，能够减小电缆的电阻，并降低信号传输过程中的损耗，提高传输效率。

4. 增加电缆的柔韧性：双绞线结构相对紧凑，使得电缆更加柔韧易弯曲，适合于各种安装环境。

双绞线制作实验报告
实验目的：通过制作双绞线并测试其性能，学习双绞线的原理和应用。

实验原理：
双绞线是由两条相互缠绕的线组成的，旨在减小信号传输时的干扰。

一般情况下，每
条电线都是由多根细铜线缠绕在一起的，这样可以增加电线的柔软性，减轻绞线时的应力。

制作双绞线的过程中，需要采用双绞方法，在两个电线绞合的过程中，使得电线的旋
转方向相反，可以有效防止电磁干扰。

同时，绞线时需要保证两个线圈绞得足够紧密，以
提高双绞线的抗干扰能力。

实验材料：
1. 铜线
2. 绞线工具
3. 钳子
4. 尺子
实验过程：
1. 裁剪铜线，每条线需要裁剪15cm长度。

2. 在一端的两条线上各剥去1cm左右的绝缘层。

3. 将两条裸露的铜线叉开成“V”形，并旋转成相反方向。

4. 将两条铜线缠绕成双绞线，缠绕时需要注意方向一致，不要交替旋转。

5. 将双绞线缠绕至约3cm的长度处，将另一头的铜线剥去绝缘层，并尽可能地与已
缠好的铜线缠绕在一起。

6. 用钳子固定双绞线的结尾，完成制作。

实验结果：
通过测试，双绞线可以有效减小信号传输时的干扰，其性能优于单一铜线。

双绞线制
作的好坏对其抗干扰能力也有影响。

当制作绞线不紧密时，其抗干扰能力会受到影响。

结论：
通过制作双绞线实验，我们学习到了双绞线的优势和制作方法。

双绞线在售楼处、医院、公园、广场、车站等地点广泛使用，它可以有效降低信号的丢失率和降噪能力，保证了我们进行通信的稳定性和连续性。

简述双绞线制作过程双绞线是一种常见的电信传输线路，用于传输信号和数据。

它由两根绝缘的铜线紧密地绞合在一起而得名。

双绞线的制作过程包括以下几个步骤。

1. 材料准备制作双绞线所需的主要材料是铜线和绝缘材料。

一般情况下，采用直径为0.5毫米的铜线作为传输介质，并使用聚乙烯或聚氯乙烯等绝缘材料对铜线进行包裹。

2. 铜线剥离将铜线剥离一小段，露出内部的金属导体。

这段露出的金属导体将作为连接器的插针。

3. 绝缘材料剥离接下来，将绝缘材料剥离一小段，露出铜线的一部分。

这段露出的铜线将与其他双绞线的铜线相互绞合。

4. 绞合将两根铜线分别插入绞线机的两个孔中。

绞线机会自动将铜线绞合在一起，形成一根双绞线。

绞合的目的是为了减少电磁干扰，提高信号传输的稳定性。

5. 绝缘处理绞合完成后，将绞合部分的绝缘材料进行处理。

一般情况下，会使用绝缘胶进行涂覆，以增强双绞线的绝缘性能。

6. 成品检验制作完成后，需要对双绞线进行质量检验。

主要包括外观检查、电阻测试和信号传输测试。

外观检查主要是检查双绞线的外观是否完整、无损伤；电阻测试主要是测试双绞线的电阻值是否符合要求；信号传输测试主要是测试双绞线的传输性能是否良好。

7. 包装通过质量检验后，将双绞线进行包装。

一般情况下，双绞线会被卷绕在卷轴上，并用塑料薄膜进行包装，以防止双绞线在运输过程中受损。

以上就是双绞线的制作过程。

双绞线制作简单、成本低廉，因此被广泛应用于各种通信和数据传输领域。

双绞线可以有效地减少电磁干扰，提高信号传输的质量和稳定性，因此在网络、电话和电视等领域得到了广泛的应用。

双绞线的制作实验结果及总结的双绞线是一种常用的网络线缆，在网络通信中起到了重要的作用。

制作双绞线需要经过一系列的实验和步骤。

本文将介绍关于双绞线制作实验的结果，并进行总结与讨论。

1. 实验方法与步骤在双绞线制作实验中，我们需要准备以下材料和工具：- UTP（Unshielded Twisted Pair）电缆；- 网线工具包，包括剥线钳、针状插座等；- RJ45连接器。

制作双绞线的步骤如下：1. 使用剥线钳剥掉 UTP 电缆的外皮，暴露出线芯；2. 将线芯按照规定的顺序插入 RJ45 连接器中，注意要保持线芯的顺序一致；3. 使用针状插座将线芯固定在 RJ45 连接器中；4. 对制作好的双绞线进行测试，确保连接稳定可靠。

2. 实验结果在进行实验过程中，我们制作了多组双绞线，并进行测试。

经过测试，所有制作的双绞线均能够正常连接，并且网络通信稳定。

我们还对双绞线进行了信号传输速率的测试，结果显示双绞线能够支持高速网络通信，满足我们的需求。

3. 总结与讨论双绞线作为一种常见的网络线缆，其制作相对简单，成本也较低。

通过实验我们验证了双绞线的可靠性和稳定性。

在制作双绞线的过程中，正确插入线芯顺序和使用合适的工具非常重要，这将直接影响到连接质量和网络通信速率。

在制作双绞线时要格外注意这些细节。

双绞线的分类也是值得关注的一个方面。

根据传输速率的不同，双绞线可分为Cat5、Cat5e、Cat6等。

在实际应用中，我们需要根据具体需求选择不同种类的双绞线，以满足网络通信的要求。

双绞线作为网络通信中常用的线缆，制作过程相对简单，并且具有良好的可靠性和稳定性。

在实际应用中，正确选择和制作双绞线对于网络通信质量至关重要，并且要根据具体需求选择合适的双绞线分类。

通过对实验结果的总结与讨论，我们对双绞线的制作和应用有了更全面、深入的理解。

（观点和理解）从以上的实验结果和讨论中可以得出，双绞线作为一种常见的网络线缆，在网络通信中的作用不可小觑。

双绞线的制作及测试一、双绞线的制作1.准备工作制作双绞线前，需要准备以下材料和工具：-双绞线线圈-隔离套管-剪线钳-绞线器-测试仪器2.制作双绞线-在线圈上拉下一段双绞线，通常长度为所需长度的两倍，以确保空隙长度充足。

-使用剪线钳将线圈两端的绞线剪断，注意保持两边长度一致。

-轻轻旋转绞线器，将两根绞线绞合在一起。

这样可以增加电磁干扰的抑制效果。

-将绞好的双线对剥开一段绝缘皮，暴露出金属导体。

-用剪线钳将导线末端剪平，并用绞线器将导线插入隔离套管中。

-重复以上步骤制作另外一端。

3.提示-在制作双绞线时，注意绞线的方向和绞合程度要一致。

这样可以确保电磁干扰的抑制效果。

-若需要连接器，可以在绞线末端加装连接器。

二、双绞线的测试1.连接测试仪器-首先，将测试仪器的一端连接到待测双绞线的一端。

-将测试仪器的另一端连接到待测双绞线的另一端。

2.进行测试-打开测试仪器，设置合适的参数进行测试。

-常见的双绞线测试参数包括电阻、电容、绝缘电阻等。

根据需要选择相应的测试参数。

-按下测试按钮，测试仪器会对双绞线进行测试，并输出结果。

3.分析测试结果-根据测试结果，可以判断双绞线的质量和性能。

-如果测试结果在正常范围内，说明双绞线没有问题。

-如果测试结果超出正常范围，可能存在线路故障或其他问题。

需要进一步检查和修复。

总结：双绞线的制作和测试是保证信号传输质量的重要环节。

在制作双绞线时，需要使用适当的工具和材料，并注意绞线方向和程度的一致性。

测试过程中，使用测试仪器进行各项参数的测试，并根据测试结果分析双绞线的质量和性能。

只有通过制作和测试的双重检验，才能保证双绞线的稳定性和可靠性。

双绞线制作的主要制作方法及步骤
双绞线的制作方法及步骤：
第一步：首先使用剪线工具将双绞线一端修剪整齐，可以使用双绞线网线钳，最好将双绞线剪成适合布线的长度，接着将修剪好的双绞线插入到网线钳的缺口当中。

第二步：使用一定力度紧握压线钳，然后绕双绞线旋转一圈，然后再使用刀口将双绞线的保护胶皮拨下，这里需要注意的是拨线的长度要和水晶头的长度差不多，这样不仅可以让其更加美观，也能加固双绞线。

第三步：成功去掉双绞线的保护胶皮以后，我们可以看到一共有8根颜色不同的芯线，然后我们需要将这8根缠绕在一起的芯线分开。

第四步：将芯线分开以后，将这些芯线进行排序，在排序的过程当中需要注意不能让芯线出现重叠的现象，并且要让芯线尽量拉直，这样可以加速双绞线的制作。

第五步：将芯线成功排序理顺以后，再对其进行检查，检查芯线排序正确以后，使用压线钳的剪刀口将线缆顶部进行修剪，让其顶端长度一致。

第六步：修剪好线缆以后，将整理好的线缆插入到水晶头当中。

第七步：检查水晶头当中的电缆十分紧紧的插入了水晶头的末端，检查无误以后，再进行压线操作。

第八步：完成压线操作以后，再将剩余的针脚全部压入水晶并头当中即可完成双绞线的制作。

实验一、双绞线的制作（物理层实验）一、实验原理1.1 双绞线概述双绞线由两根具有绝缘保护层的铜导线组成。

两根线安按照一定的密度相互绞在一起，就可以改变导线的电气特性，从而降低信号的干扰程度。

双绞线电缆比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较大。

在大多数应用下，双绞线的最大布线长度为100米。

双绞线分为两种类型：非屏蔽双绞线和屏蔽双绞线。

1.2 双绞线连接双绞线采用的是RJ-45 连接器，俗称水晶头。

RJ45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称为直连线；另一类是改变线的排列顺序，称为交叉线。

线序如下：直连线：（用于主机与集线器或交换机连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；（T568B线序标准）B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

交叉线：（用于主机与主机连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

（T568A线序标准）在进行设备连接时，我们需要正确的选择线缆。

当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时使用直连线。

二.实验内容：制作直连和交叉双绞线三.实验目的：理解直连线和交叉线的应用范围，掌握直连线和交叉线的制作方法。

四.实验环境：RJ45卡线钳一把、水晶头、双绞线、测试仪五.实验步骤：(1)剪下一段长度的双绞线电缆(2)用压线钳在电缆的一端剥去约2cm护套。

(3)分离4对电缆，按照所做双绞线的线序标准（T568A或T568B）排列整齐，并将线弄平直。

(4)维持电缆的线序和平整性，用压线钳上的剪刀将线头剪齐，保证不绞合电缆的长度最大为1.2cm。

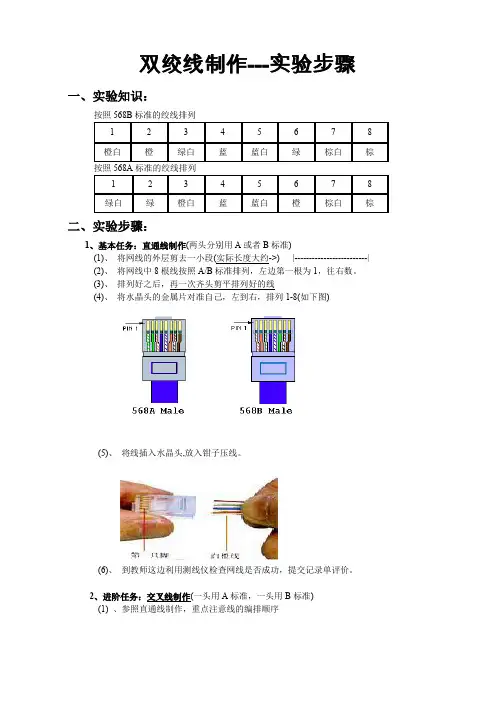

双绞线制作---实验步骤一、实验知识：
按照568A标准的绞线排列
二、实验步骤：
1、基本任务：直通线制作(两头分别用A或者B标准)
(1)、将网线的外层剪去一小段(实际长度大约->) |-------------------------|
(2)、将网线中8根线按照A/B标准排列，左边第一根为1，往右数。

(3)、排列好之后，再一次齐头剪平排列好的线
(4)、将水晶头的金属片对准自己，左到右，排列1-8(如下图)
(5)、将线插入水晶头,放入钳子压线。

(6)、到教师这边利用测线仪检查网线是否成功，提交记录单评价。

2、进阶任务：交叉线制作(一头用A标准，一头用B标准)
(1) 、参照直通线制作，重点注意线的编排顺序。

双绞线的制作实验报告一、实验目的1、了解双绞线的结构和分类。

2、掌握双绞线的制作方法和步骤。

3、学会使用相关工具进行双绞线的制作和测试。

二、实验原理双绞线（Twisted Pair）是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以逆时针缠绕）在一起而制成的一种通用配线。

双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰，更主要的是降低自身信号的对外干扰。

把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

三、实验设备和材料1、 5 类或超 5 类双绞线2、 RJ-45 水晶头若干3、双绞线压线钳4、网线测试仪四、实验步骤1、准备工作选取一段合适长度的双绞线，一般不超过 100 米。

用剥线钳将双绞线一端的外皮剥开约 2 3 厘米，注意不要损伤内部的线芯。

2、排线序按照 EIA/TIA 568B 标准，将双绞线的 8 根线芯按照从左到右的顺序排列为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

或者按照EIA/TIA 568A 标准，排列顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

3、剪齐线芯将排列好的线芯剪齐，确保线芯的前端整齐平整，长度约为 15 厘米。

4、插入水晶头把剪齐的线芯缓缓插入 RJ-45 水晶头中，注意线芯要顶到水晶头的顶端，且每根线芯都要在对应的线槽中。

5、压线将插好线芯的水晶头放入压线钳的压线口，用力压紧，确保水晶头的铜片能够刺破线芯的绝缘层，与线芯良好接触。

6、制作另一端按照相同的方法制作双绞线的另一端。

7、测试使用网线测试仪测试制作好的双绞线是否导通。

将双绞线的两端分别插入测试仪的主测和远程测试端口，如果测试仪上的指示灯依次亮起，则说明双绞线制作成功；如果有指示灯不亮，则说明双绞线存在断路或接触不良等问题，需要重新制作。

五、实验注意事项1、在剥线时，要掌握好力度和深度，避免损伤线芯。

双绞线制作
制作双绞线的步骤如下：
1. 准备材料和工具：
- 两根电缆线（长度根据需求决定）
- 一对插头（RJ45插头）
- 一把剥线钳
- 一把剥皮刀
- 一把压线钳
2. 剥开电缆线的外护套：
使用剥皮刀小心地剥开电缆线的外护套，将外护套剥离，露出内部的四对绞线。

3. 分离绞线：
使用剥线钳将四对绞线分别剥离，注意确保每对绞线之间不要缠在一起。

4. 对齐绞线：
将每对绞线按照配对顺序（例如1对2，3对6等）排列好，使其长度一致。

5. 修整绞线：
使用剪刀修整绞线的长度，使其在插头的前端能够顺利插入插槽。

6. 插接插头：
将电缆线的每对绞线按照配对顺序分别插入RJ45插头的插槽中，确保每对绞线都插入到正确的位置。

7. 压紧插头：
使用压线钳将插头上的金属针脚与绞线固定在一起。

用力均匀地将压线钳压紧插头，确保插头与绞线紧密连接。

8. 检查连接：
检查每对绞线是否正确地插接到插头的相应位置，并检查插头与绞线的连接是否牢固。

完成以上步骤后，双绞线就制作完成了。

可以将一端的插
头插入网络设备中，另一端插入需要连接的设备或路由器。

注意在插接插头时要小心，确保不要弯曲或损坏绞线。

引言：本实验报告旨在详细介绍和阐述双绞线的制作过程，通过实验结果和数据的分析，探讨其在通信领域中的应用。

随着科技的不断发展，双绞线作为一种常见的传输介质在数据通信领域中得到了广泛应用。

它具有高带宽、抗干扰能力强等特点，因此在实际应用中使用广泛。

本实验报告将从双绞线的原理、制作过程、质量测试等方面进行详细说明，以便读者更好地理解和应用双绞线。

正文内容：一、双绞线的原理1.1 双绞线的结构- 双绞线由两根绞合在一起的细线组成，通常有两对线组成一根双绞线。

绞合的方式可以是顺时针或逆时针。

- 绞合的目的是减少电磁辐射和互相干扰，提高信号的传输质量。

1.2 双绞线的工作原理- 双绞线利用两根线之间的磁场形成的电流互相干扰的原理来减少外部干扰的影响。

- 当信号通过双绞线传输时，两根线之间的磁场会导致电流的产生，从而减小干扰的影响。

- 双绞线能够有效地抑制电磁辐射和互相干扰，提高信号的传输质量。

二、双绞线的制作过程2.1 材料准备- 选择合适的绞线材料，一般选择铜线作为绞合的线材。

- 准备好绞合双绞线所需要的绞合工具，如绞线机、剥线钳等。

2.2 双绞线制作步骤- 第一步，剥去绞合双绞线所需长度的绝缘层。

- 第二步，将两根绞线沿着相反的方向扭绞在一起。

- 第三步，使用绞线工具将绞合的双绞线进行整齐地缠绕，确保绞合的紧密度和均匀度。

- 第四步，给绞合的双绞线套上保护套，以增加线材的结构强度和使用寿命。

- 第五步，对制作好的双绞线进行外观检查，确保线材的外观完好无损。

三、双绞线的质量测试3.1 电气测试- 使用万用表分别测量双绞线的电阻、电容和电感等电气参数，以评估线材的质量。

- 电阻值的大小反映了双绞线的导电性能，电容和电感的大小则反映了线材对信号的传输和抗干扰能力。

3.2 传输测试- 使用信号发生器和示波器，将信号输入到双绞线中，通过示波器观察输出的信号波形和幅度，以评估双绞线传输质量的好坏。

- 在传输测试中，要注意双绞线的传输性能、抗干扰性能和信号失真情况等指标。

双绞线的制作与测试实验报告一、实验目的1. 学习双绞线的制作方法；2. 学习双绞线的测试方法；3. 掌握双绞线连接的方法。

二、实验设备和器材1. 双绞线；2. RJ45插头；3. 钳子；4. 网线测试仪。

三、实验原理1. 双绞线的制作方法：双绞线的制作需要两根同样的线芯，每根线芯中都有四个不同的颜色的铜线，分别为红色，绿色，蓝色和棕色。

双绞线制作需要进行如下步骤：①剥开线芯外皮；②按照白色线芯的排列顺序，将铜线按颜色依次插入插芯，注意线芯接触插芯金属部分，准确到插芯的前端；③用钳子夹紧插芯金属部分；④将插芯插入RJ45插头，用钳子夹紧插头；⑤重复步骤①-④，制作另一端。

2. 双绞线的测试方法：为了确保双绞线的质量，需要使用网线测试仪进行测试。

测试方法如下：①制作双绞线两端，接上网线测试仪；②按下网线测试仪的测试按键，在测试仪的显示屏上观察测试结果。

如果测试结果显示为符合规范，则表示双绞线通过测试；③如果测试结果显示为不符合规范，则需要检查双绞线的铜线是否插入插芯正确，插头是否夹紧。

四、实验步骤1. 制作双绞线：将两端的线芯按照白色线芯的排列顺序，将铜线依次插入插芯，用钳子夹紧插芯金属部分；2. 插头夹紧：将插芯插入RJ45插头，用钳子夹紧插头；3. 反复测试：重复上述步骤，制作另一端。

之后使用网线测试仪进行反复测试，确保测试结果符合规范。

五、实验注意事项1. 制作双绞线时需要按照颜色和顺序插入铜线，插头夹紧也要用钳子，以确保铜线和插头之间的接触良好；2. 网线测试仪要使用合适的测试方法和测试工具；3. 要使用符合质量标准的双绞线和RJ45插头，以确保测试结果准确可靠。

六、结论通过实验，我们学习了双绞线的制作方法和测试方法。

在制作双绞线时，需要注意插入铜线的顺序和方式，结果必须符合规范的质量标准。

使用网线测试仪进行测试时，也要使用合适的测试方法和测试工具，以确保测试结果准确可靠。

实验二：双绞线的制作1．实验目的●通过RJ－45水晶头制作网络连接线，进一步理解EIA/TIA-568-B（简称T568B）规范标准；●熟练掌握网络连接线的制作方法。

●掌握网线的两种制作方法2．实验任务与要求1.按推荐T568B规范标准制作；2.摸索并掌握双绞线理序、整理的要领，尽可能总结出技巧；3.用测试仪测试导通情况并记录，完成实验报告，总结成败经验。

3．实验器材1、按实验组提供（2人一组）：RJ－45头2个、双绞线1.2米；2、RJ－45压线钳若干把、测试仪一套。

4．实验步骤一、EIA/TIA-568-B标准 EIA/TIA-568-B简称T568B。

其双绞线的排列顺序为：白橙，橙，白绿，兰，白兰，绿，白棕，棕。

依次插入RJ－45头的1~8号线槽中。

参见附图如果双绞线的两端均采用同一标准（如T568B），则称这根双绞线为：直连线式。

这是一种用得最多的联接方式，能用于异种网络设备间的联接，如计算机与集线器的联接、集线器与路由器的联接。

通常平接双绞线的两端均采用T568B联接标准。

如果双绞线的两端采用不同的联接标准（如一端用T568A，另一端用T568B），则称这根双绞线为：跨接线式或交叉线。

能用于同种类型设备联接，如计算机与计算机的直联、集线器与集线器的级联。

如果有些集线器（或交换机）本身带有“级联端口”，当用某一集线器的“普通端口”与另一集线器的“级联端口”相联时，因“级联端口”内部已经做了“跳接”处理，这时只能用“直连线式”双绞线来完成其联接。

同一局域网内部，连接到各工作站的双绞线应使用同一规范标准制作（T568A或T568B，推荐使用T568B标准），否则可能导致局域网工作不正常。

值得注意。

二、双绞线理序、整理技巧双绞线的四对八根导线是有序排列的，对于100M及以上的网络传输速率，每一根线都有定义（即各有分工），八种颜色的线如何实现快速排序并对应到RJ－45水晶头的导线槽内，不难总结出技巧：第一步，将四对双绞线初排序，如果以深颜色的四根线为参照对象，在手中从左到右可排成：橙，兰，绿，棕；第二步，拧开每一股双绞线，浅色线排在左，深色线排在右，深色、浅色线交叉排列；第三步，跳线：将白兰和白绿两根线对调位置，对照T568B标准，发现线序已是：白橙，橙，白绿，兰，白兰，绿，白棕，棕；第四步，理直排齐：将八根线并拢，再上下、左右抖动，使八根线整齐排列，前后（正对操作者）都构成一个平面，最外两根线位置平行。

双绞线的制作方法图文教程双绞线是一种使用非常广泛的电缆，其结构是由两根绝缘电线以一定的扭转方式组成的，通过这种结构可以大大减少电磁干扰，并且提高传输速率。

下面是一个详细的双绞线的制作方法的图文教程。

材料准备：1.双绞线线缆：根据需要选择合适长度的线缆。

2.RJ45插头：双绞线的两端需要安装RJ45插头。

3.剪刀：用于剪断线缆。

4.铅笔或记号笔：用于标记线缆。

5.剥线钳：用于剥离线缆的外皮。

6.网线压接钳：用于压接RJ45插头。

步骤一：测量和剪断线缆首先，用剪刀将双绞线线缆按照需要的长度剪断。

剪断的时候要注意保持线缆的平整。

步骤二：剥离线缆外皮使用剥线钳将约5-6厘米的线缆外皮剥离，露出内部的四根绝缘电线。

剥离的时候要小心不要损坏绝缘电线。

步骤三：剥离绝缘电线使用剥线钳剥离每根绝缘电线的外皮，露出金属导线。

通常情况下，绝缘电线的外皮剥离约0.5-1厘米。

步骤四：扭转绝缘电线将绝缘电线按照顺时针方向分为两组，并分别扭转。

一组扭转两根电线，另一组也扭转两根电线。

这样可以减少电磁干扰并提高传输速率。

步骤五：排列和修整绝缘电线将扭转的两组绝缘电线放在一起，一组电线的颜色排列为白橙/橙/白绿/蓝/白蓝/绿/白棕/棕，另一组电线的颜色排列为白绿/绿/白橙/蓝/白蓝/橙/白棕/棕。

排列好后，用手指或剪刀将电线修整整齐。

步骤六：剪短绝缘电线用剪刀将绝缘电线剪短，通常留下约1.5-2厘米的长度即可。

步骤七：插入RJ45插头将修整好的双组绝缘电线插入到RJ45插头的插孔中。

插入的时候要确保电线完全进入插孔并且按照正确的顺序排列。

插入后，用手指或小夹子夹住插头，防止电线脱离。

步骤八：压接RJ45插头使用网线压接钳压接RJ45插头，确保插头紧密地连接到绝缘电线上。

压接的时候要注意力度适中，避免损坏插头或电线。

步骤九：修整并测试修整好压接好的RJ45插头，确保电线和插头之间的连接牢固。

最后，可以使用网络测试仪或相应的设备对制作好的双绞线进行测试，以确保连接的质量和传输的可靠性。

实验双绞线的制作
一、实验准备
1.钢丝剪刀；
2.三角尺；
3.杜邦线；
4.胶带；
5.烙铁；
6.绞线器。

二、实验步骤
1、准备材料：使用双绞线的材料，考虑杜邦线的颜色，搭配合适的
线材。

若需要调节线得长度，则使用钢丝剪刀将线材剪断，确保两端绞线
端口的长度相同。

2、绞线操作：将杜邦线放入绞线器中，利用三角尺和烙铁部分拉紧，用胶带扎牢并固定在绞线器上。

拉紧的幅度不能太大，以免使线材产生断裂。

3、对线股进行层叠：将绞线器中的线股垂直层叠放置，以便绞线器
进行连接。

此外，此时应注意将电线线材绑定在一起，避免绞线操作时松动。

4、进行绞线：将绞线器插入两端的线股，转动手柄，以使线股发生
绞缠，使两条线材连接在一起。

5、检查绞缠：检查绞缠的效果，将绞缠区域用胶带绑定，以确保两条导线之间的连接稳定牢固，避免拉紧过大而引起电线线材的断裂。

6、完成：用钢丝剪刀将长出的线切断，将绞线器拆卸，并将各种电线线材管理起来，完成双绞线的制作。

三、总结
制作双绞线是一项不错的实验，练习了绞线的技术。
