计算机网络实验报告-双绞线制作与测试一、实验目的1.掌握双绞线的制作方法；2.学会使用测试工具进行双绞线的测试；3.理解双绞线在计算机网络中的作用。
二、实验设备与工具1.双绞线（Cat 5e）；2.RJ-45水晶头；3.压线钳；4.网络测试仪。
三、实验步骤与操作过程1.材料准备：选取合适的双绞线（Cat 5e），检查线材无损坏后，准备水晶头和压线钳；2.剪裁双绞线：根据需要，使用压线钳将双绞线剪裁为合适的长度，去掉线头处的保护套；3.制作水晶头：将双绞线插入水晶头，确保线序正确，然后用压线钳压制，确保水晶头与双绞线紧密连接；4.测试制作好的双绞线：使用网络测试仪测试双绞线的连通性，观察测试结果；5.分析结果：根据测试结果，判断双绞线的制作是否成功，分析可能存在的问题。
四、实验结果与分析1.实验结果：在本次实验中，我们成功制作了多条双绞线，并且使用网络测试仪测试了它们的连通性。
所有制作好的双绞线都通过了测试，证明它们在物理层面上是连通的。
2.结果分析：通过本次实验，我们验证了双绞线的制作方法，掌握了使用压线钳和网络测试仪的技巧。
同时，也理解了双绞线在计算机网络中的基础作用，为后续的网络配置和故障排查打下了基础。
五、结论与建议1.结论：通过本次实验，我们成功掌握了双绞线的制作方法，学会了使用网络测试仪进行双绞线的测试。
实验结果表明，我们制作的双绞线在物理层面上是连通的，可以满足计算机网络的基本需求。
2.建议：在今后的学习和实践中，我们可以进一步研究不同类型和规格的双绞线，了解它们的特点和应用场景。
同时，还可以通过更多的实践操作，提高我们的制作速度和准确性。
此外，为了更好地理解和应用双绞线，我们还应该学习相关的网络知识，例如网络拓扑结构、交换机原理等。
这将有助于我们更好地理解双绞线在计算机网络中的作用和价值。
六、参考文献1.《网络综合布线系统实训教程（第2版）》，清华大学出版社。
2.《网络综合布线与组网实战指南》，人民邮电出版社。

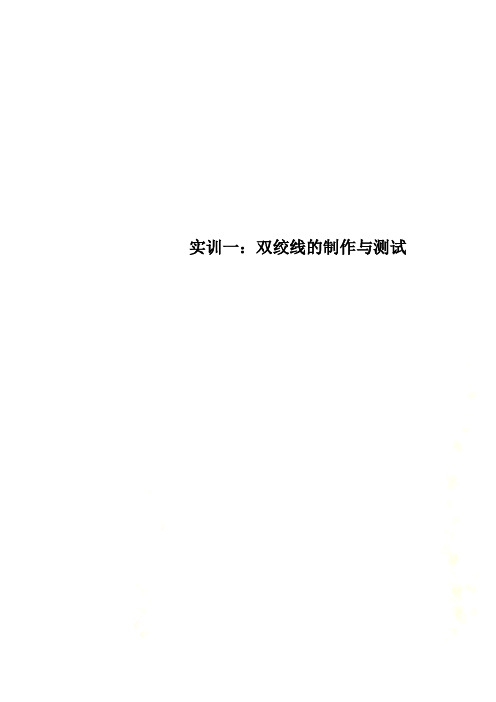

实训一：双绞线的制作与测试实训1 双绞线跳线制作与测试一、实训目的：1. 掌握使用网线钳制作具有RJ45接头的双绞线跳线的技能；2. 能够使用网线测试仪测试双绞线跳线的正确性；3.培养初步的协同工作能力。
二、实训设备：1. RJ45压线钳一把2. 超5类双绞线若干3. 测线仪一个4. 水晶头两个三、实训任务任务1：制作一条超5类双绞线的直通线任务2：制作一条超5类双绞线的交叉线四、实训步骤（一）制作标准与跳线类型每条双绞线中都有8根导线，导线的排列顺序必须遵循一定的规律，否则就会导致链路的连通性故障，或影响网络传输速率。
1. T568-A与T568-B标准目前，最常用的布线标准有两个，分别是EIA/TIA T568-A和EIA/TIA T568-B两种。
在一个综合布线工程中，可采用任何一种标准，但所有的布线设备及布线施工必须采用同一标准。
通常情况下，在布线工程中采用EIA/TIA T568-B 标准。
（1）按照T568B标准布线水晶头的8针（也称插针）与线对的分配如图1.1所示。
线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
4对双绞线电缆的线对2插入水晶头的1、2针，线对3插入水晶头的3、6针。
（2）按照T568A标准布线水晶头的8针与线对的分配如图1.2所示。
线序从左到右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
4对双绞线对称电缆的线对2接信息插座的3、6针，线对3接信息插座的1、2针。
2. 判断跳线线序只有搞清楚如何确定水晶头针脚的顺序，才能正确判断跳线的线序。
将水晶头有塑料弹簧片的一面朝下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。
3. 跳线的类型按照双绞线两端线序的不同，通常划分两类双绞线。
（1）直通线根据EIA/TIA 568-B 标准，两端线序排列一致，一一对应，即不改变线的排列，称为直通线。
实验1：双绞线的制作与测试第一篇：实验1：双绞线的制作与测试计算机网络技术实验指导书实验一双绞线的制作与测试一、实验目的1、了解构建计算机网络的硬件设备及软件环境。
2、了解非屏蔽双绞线制作的相关标准。
3、掌握在各种应用环境下非屏蔽双绞线的作用与制作。
4、掌握网线线缆测试仪的使用。
二、实验设备1、RJ45压线钳2、RJ45水晶头若干3、超五类线或六类线若干4、RJ45网络测试仪2套三、实验原理1、分类：双绞线TP(Twisted Pair)分为非屏蔽双绞线(UTP：Unshielded TP)和屏蔽双绞线(STP Shielded TP)，而屏蔽双绞线又可分为FTP(铝箔屏蔽双绞线)、SFTP(铝箔、铜网屏蔽双绞线)、SSTP(独立屏蔽双绞线)等。
2、双绞线的“双绞”含义：一对双绞线一般由两根22-26号绝缘铜导线相互缠绕而成。
把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输2把图1-1 双绞线内部构造中辐射的电磁波会被另一个根导线上发出的电磁波抵消。
计算机网络技术实验指导书3、RJ-45接头：即俗称的水晶头，常用于数据电缆的端接，实验设备、配线架模块间的连接及变更。
如图1-2所示。
4、双绞线的布线标准（1）线对和针序号的对应关系有两种国际标准：ANSI/TIA/EIA 568-A(图1-2)和ANSI/TIA/EIA 568-B(图1-3)。
简称为A类和B类标准，工程上使用较多的为B类标准制作连接线、插座、配线架。
线对和针序号的对应关系为：ANSI/TIA/EIA 568-A：1-白/绿、2-绿、3-白/橙、4-蓝、5-白/蓝、6-橙、7白/棕、8-棕；图1-3 布线标准图1-2 水晶头ANSI/TIA/EIA 568-B：1-白/橙、2-橙、3-白/绿、4-蓝、5-白/蓝、6-绿、7白/棕、8-棕；6、网线制作方法：直通线：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。
实验一双绞线的制作和测试【实验目的】1.掌握网络双绞线中直通线的制作方法2.掌握网络双绞线中交叉线的制作方法3.掌握网络连通性的测试方法【实验要求】1.按照T568A、T568B规范标准制作2.摸索并掌握双绞线理序、整理的要领，尽可能总结出技巧3.用测线仪测试线路导通情况并记录，完成实验报告【实验基础知识】网线常用的有：双绞线、同轴电缆、光纤等。
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ -Unshielded Twisted pair ）作为布线的传输介质来组网。
双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是超五类线，目前已有六类以上的。
ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成。
做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内。
相应地ＲＪ４５插头座也区分为三类或五类电气特性。
ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹槽，简称“8 P”（ Position ，位置）。
凹槽内的金属触点共有８个。
特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线非常重要，不能搞错。
一、两种线序标准：EIA/TIA-568-A标准，简称T568AEIA/TIA-568-A其双绞线的排列顺序为：白绿，绿，白橙，兰，白兰，橙，白棕，棕。
依次插入RJ－45头的1~8号线槽中。
EIA/TIA-568-B标准，简称T568BEIA/TIA-568-B其双绞线的排列顺序为：白橙，橙，白绿，兰，白兰，绿，白棕，棕。
依次插入RJ－45头的1~8号线槽中。
二、两种网线制作方法：直通线：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。
可编辑修改精选全文完整版实验报告（实验1）实验人：学号：日期：院（系）：计算机与信息科学学院专业（班级）：实验题目：实验一：双绞线的制作一. 实验目的1、掌握双绞线的制作方法和制作工艺；2、掌握双绞线的接线标准T568A、T568B；3、掌握双绞线的检测方法，了解常见的连接方式；4、认识常见的网络设备外观，基本构造；5、了解小型局域网的组建方式。
6、掌握TCP/IP协议的设置方法。
二. 实验环境（工具）1、常见的网络互联设备：网卡、集线器、交换机、路由器、防火墙、服务器、无线网络设备、光纤收发器等；2、制线工具：压线钳、测线仪、双绞线、RJ-45头等；3、Windows2000操作系统的计算机多台。
三. 实验步骤1、双绞线的制作：1.1根据需要，取相应长度（≦100M）双绞线一根，用压线钳剥去15-20mm 的外皮，如图1所示：图1 将双绞线剥去15-20mm 的外皮在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，影响线路的质量。
1.2按照T568B标准将相互缠绕在一起的线缆逐一解开并把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠；图2 按T568B标准理线通常双绞线的制作有二种接线标准，即EIA/TIA布线标准中规定的T568A和T568B标准。
其中，T568B标准是100M局域网中常用的接线方式。
T568B标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色橙白橙绿白蓝蓝白绿褐白褐表1-1-2 T568B标准T568A标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色绿白绿橙白蓝蓝白橙褐白褐表1-1-3 T568A标准1.3 把线缆依次排列好并理顺压直之后，应该细心检查一遍，确认无误后用压线钳的剪线刀口把线缆顶部裁剪整齐。
双绞线的制作及测试一、双绞线的制作1.准备工作制作双绞线前，需要准备以下材料和工具：-双绞线线圈-隔离套管-剪线钳-绞线器-测试仪器2.制作双绞线-在线圈上拉下一段双绞线，通常长度为所需长度的两倍，以确保空隙长度充足。
-使用剪线钳将线圈两端的绞线剪断，注意保持两边长度一致。
-轻轻旋转绞线器，将两根绞线绞合在一起。
这样可以增加电磁干扰的抑制效果。
-将绞好的双线对剥开一段绝缘皮，暴露出金属导体。
-用剪线钳将导线末端剪平，并用绞线器将导线插入隔离套管中。
-重复以上步骤制作另外一端。
3.提示-在制作双绞线时，注意绞线的方向和绞合程度要一致。
这样可以确保电磁干扰的抑制效果。
-若需要连接器，可以在绞线末端加装连接器。
二、双绞线的测试1.连接测试仪器-首先，将测试仪器的一端连接到待测双绞线的一端。
-将测试仪器的另一端连接到待测双绞线的另一端。
2.进行测试-打开测试仪器，设置合适的参数进行测试。
-常见的双绞线测试参数包括电阻、电容、绝缘电阻等。
根据需要选择相应的测试参数。
-按下测试按钮，测试仪器会对双绞线进行测试，并输出结果。
3.分析测试结果-根据测试结果，可以判断双绞线的质量和性能。
-如果测试结果在正常范围内，说明双绞线没有问题。
-如果测试结果超出正常范围，可能存在线路故障或其他问题。
需要进一步检查和修复。
总结：双绞线的制作和测试是保证信号传输质量的重要环节。
在制作双绞线时，需要使用适当的工具和材料，并注意绞线方向和程度的一致性。
测试过程中，使用测试仪器进行各项参数的测试，并根据测试结果分析双绞线的质量和性能。
只有通过制作和测试的双重检验，才能保证双绞线的稳定性和可靠性。
实验一：双绞线制作与测试信息科学与技术学院实验报告课程名称:计算机网络技术实验项目::双绞线的制作与测试一、实验目的及要求1、实验目的：（1）熟悉常见的两种双绞线类型T568A和T568B及其线序；（2）熟练掌握两种类型的双绞线制作的制作方法；（3）掌握剥线/压线钳和测线仪的正确使用；（4）了解双绞线和水晶头的组成结构；2、实验要求：（1）正确合理使用剥线/压线钳；（2）正确掌握双绞线的制作；（3）会正确使用测线仪测试制作好的直通线和交叉线的连通性；二、实验仪器、设备或软件网线一根、RJ-45水晶头四个、剥线/压线钳一个、测线仪一台三、实验内容及原理1、双绞线（TP）：是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以顺时针缠绕）在一起而制成的一种通用配线，属于信息通信网络传输介质。
双绞线分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
2、双绞线接头线序的两种排法分别为T568A标准和T568B标准：（1）T568A线序：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；（2）T568B线序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；3、双绞线网线分为直通线、交叉线、反转线：（1）直通线：两端接头的线序相同，一般工程标准要求两端都遵循T568B标准。
（2）交叉线：两端接头的线序不同，一端按T568A标准，一端按T568B 标准。
四、实验步骤（或过程）1.直通线的制作（1）选线选取一根长约1米长的双绞线（2）制作第一步：利用双绞线剥线/压线钳（也可以使用专用的剥线钳、剥线器及其他工具）将双绞线的外皮剥去2-3厘米。
如下图所示：图1.1剥线图第二步：小心的剥开每一对线，按照T568B线序排序图1.2T568B线序图第三步：左手握紧排好的线然后右手用剥线/压线钳将线尽量剪齐一点，线留在外面的距离不宜过长，一般在1.2厘米到1.4厘米之间，这样有利于压线。
第四步：把剪齐后的线，按顺序弄整齐然后插入水晶头的后端图1.3T568B水晶头第五步：确定双绞线的每根线已经正确放置之后，用剥线/压线钳压接水晶头接头第六步：重复以上5个步骤做好网线的另一头（3）测试将制作完成的网线的两个接头分别插入测线仪的两个接口中，打开测线仪开关，观察两组灯。
双绞线的制作及测试一、双绞线制作流程：1.准备工作在开始双绞线的制作之前，我们需要准备以下工具和材料：- 双绞线（常用的有Cat 5、Cat 5e、Cat 6等）-RJ45插口-剪线钳-探线仪-打线钳2.根据需要测量和剪断双绞线根据需要的长度，使用剪线钳测量并剪断双绞线。
确保每对线芯长度相同。
3.层剥线使用剥线器，剥开双绞线外部的绝缘层，露出线芯。
4.整齐排列线芯将每对线芯的绝缘层修整整齐，确保线芯之间没有交叉。
5.交叉对绞根据规范要求，将一对线芯逆时针绞合，再将另一对线芯顺时针绞合，以减少干扰和串扰。
6.剪短对绞部分使用剪线钳，将对绞部分剪短，使其与绝缘层齐平。
7.插入RJ45插口将剪短的对绞部分插入RJ45插口，确保线芯与插口中的引脚对齐。
8.使用打线钳压接使用打线钳，将RJ45插口与线芯压接在一起。
确保每个线芯都与相应的插口引脚连接。
9.结束制作检查制作好的双绞线是否连接牢固，没有松动的线芯。
确保线芯与插口引脚连接正确。
二、双绞线的测试：1.使用探线仪测试连接性将制作好的双绞线的一端连接到网络设备上，将另一端连接到探线仪。
打开探线仪的电源，观察是否有信号灯亮起。
如果灯亮起，表示双绞线连接正确，可以进行下一步测试。
2.进行线路测试使用网络线路测试仪将其中一个线头插入制作好的双绞线的一个连接头中，将另一个线头插入另一个连接头的相应位置。
启动测试仪，它将对双绞线进行连通性测试、串扰测试等，输出测试结果。
根据测试结果判断双绞线的质量是否符合标准。
3.检查测试结果根据测试仪的显示结果，检查双绞线的联通性、串扰等参数是否符合标准。
如果检测结果正常，则双绞线可以投入使用。
如果检测结果不正常，需要重新制作或更换双绞线。
总结：双绞线的制作主要包括测量和剪断线材、剥离绝缘层、整齐排列线芯、交叉对绞、剪短和压接RJ45插头等步骤。
测试双绞线的主要方法是使用探线仪和网络线路测试仪进行连接性和质量的测试。
制作和测试双绞线需要严格按照规范进行操作，以确保双绞线的质量和性能。
实训1 双绞线跳线制作与测试
一、实训目的：
1. 掌握使用网线钳制作具有RJ45接头的双绞线跳线的技能；
2. 能够使用网线测试仪测试双绞线跳线的正确性；
3.培养初步的协同工作能力。
二、实训设备：
1. RJ45压线钳一把
2. 超5类双绞线若干
3. 测线仪一个
4. 水晶头两个
三、实训任务
任务1：制作一条超5类双绞线的直通线
任务2：制作一条超5类双绞线的交叉线
四、实训步骤
（一）制作标准与跳线类型
每条双绞线中都有8根导线，导线的排列顺序必须遵循一定的规律，否则就会导致链路的连通性故障，或影响网络传输速率。
1. T568-A与T568-B标准
目前，最常用的布线标准有两个，分别是EIA/TIA T568-A和EIA/TIA T568-B两种。
在一个综合布线工程中，可采用任何一种标准，但所有的布线设备及布线施工必须采用同一标准。
通常情况下，在布线工程中采用EIA/TIA T568-B标准。
（1）按照T568B标准布线水晶头的8针（也称插针）与线对的分配如图1.1所示。
线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
4对双绞线电缆的线对2插入水晶头的1、2针，线对3插入水晶头的3、6针。
（2）按照T568A标准布线水晶头的8针与线对的分配如图1.2所示。
线序从左到右依
次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
4对双绞线对称电缆的线对2接信息插座的3、6针，线对3接信息插座的1、2针。
2. 判断跳线线序
只有搞清楚如何确定水晶头针脚的顺序，才能正确判断跳线的线序。
将水晶头有塑料弹簧片的一面朝下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。
3. 跳线的类型
按照双绞线两端线序的不同，通常划分两类双绞线。
（1）直通线
根据EIA/TIA 568-B 标准，两端线序排列一致，一一对应，即不改变线的排列，称为直通线。
直通线线序如表1-1所示，当然也可以按照EIA/TIA 568-A标准制作直通线，此时跳线的两端的线序依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
表1-1 直通线线序
（2）交叉线
根据EIA/TIA 568-B 标准，改变线的排列顺序，采用“1-3，2-6”的交叉原则排列，称为交叉网线。
交叉线线序如表1-2所示：
表1-2 交叉线线图
两类。
当同种类型的接口通过双绞线互连时（两个接口都是MDI或都是MDIX），使用交叉线；当不同类型的接口（一个接口是MDI，一个接口是MDIX）通过双绞线互连时，使用直通线。
通常主机和路由器的接口属于MDI，交换机和集线器的接口属于MDIX。
例如交换机与主机相连采用直通线，路由器和主机相连则采用交叉线。
表1-3列出了设备间连线。
表1-3中N/A表示不可连接。
表1-3 设备间连线
注意：随着网络技术的发展，目前一些新的网络设备，可以自动识别连接的网线类型，用户不管采用直通网线或者交叉网线均可以正确连接设备。
（二）任务1、双绞线直通线的制作
在动手制作双绞线跳线时，还应该准备好以下材料。
1. 双绞线
在将双绞线剪断前一定要计算好所需的长度。
如果剪断的比实际长度还短，将不能再接长。
2. RJ-45接头
RJ-45即水晶头。
每条网线的两端各需要一个水晶头。
水晶头质量的优劣不仅是网线能够制作成功的关键之一，也在很大程度上影响着网络的传输速率，推荐选择真的AMP水晶头。
假的水晶头的铜片容易生锈，对网络传输速率影响特别大。
制作过程可分为四步，简单归纳为“剥”、“理”、“查”、“压”四个字。
具体如下：步骤1：准备好5类双绞线、RJ-45插头和一把专用的压线钳，如图1.3所示。
图1.3 步骤1
步骤2：用压线钳的剥线刀口将5类双绞线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），刀口距5类双绞线的端头至少2厘米，如图1.4所示。
图1.4 步骤2
步骤3：将划开的外保护套管剥去（旋转、向外抽），如图1.5所示。
图1.5 步骤3
步骤4：露出5类线电缆中的4对双绞线，如图1. 6所示。
图1. 6 步骤4
步骤5：按照EIA/TIA-568B标准（橙白、白、绿白、蓝、蓝白、绿、棕白、棕）和导线颜色将导线按规定的序号排好，如图1.7所示。
图1.7 步骤5
步骤6：将8根导线平坦整齐地平行排列，导线间不留空隙，如图1.8所示。
图1.8 步骤6
步骤7：准备用压线钳的剪线刀口将8根导线剪断，如图1.9所示。
图1.9 步骤7
步骤8：剪断电缆线。
请注意：一定要剪得很整齐。
剥开的导线长度不可太短。
可以先留长一些。
不要剥开每根导线的绝缘外层，如图1.10所示。
图1.10 步骤8
步骤9：将剪断的电缆线放入RJ-45插头试试长短（要插到底），电缆线的外保护层最后应能够在RJ-45插头内的凹陷处被压实。
反复进行调整，如图1.11所示。
图1.11 步骤9
步骤10：在确认一切都正确后（特别要注意不要将导线的顺序排列反了），将RJ-45插头放入压线钳的压头槽内，准备最后的压实，如图1.12所示。
图1.12 步骤10
步骤11：双手紧握压线钳的手柄，用力压紧，如图1.13a和图1.13b所示。
请注意，在这一步骤完成后，插头的8个针脚接触点就穿过导线的绝缘外层，分别和8根导线紧紧地压接在一起。
图1.13a 步骤11a
图1.13b 步骤11b
步骤12：完成，如图1.14所示。
图1.14 步骤12
现在已经完成了线缆一端的水晶头的制作，下面需要制作双绞线的另一端的水晶头，按照EIA/TIA-568B和前面介绍的步骤来制作另一端的水晶头。
（三）任务2：双绞线交叉线的制作
制作双绞线交叉线的步骤和操作要领与制作直通线一样，只是交叉线两端一端按EIA/TIA-568B标准，另一端是EIA/TIA-568A标准。
（四）跳线的测试
制作完成双绞线后，下一步需要检测它的连通性，以确定是否有连接故障。
通常使用电缆测试仪进行检测。
建议使用专门的测试工具（如Fluke DSP4000等）进行测试。
也可以购买廉价的网线测试仪。
如常用的上海三北的“能手”网络电缆测试仪。
如图1.15所示。
测试时将双绞线两端的水晶头分别插入主测试仪和远程测试端的RJ-45端口，将开关开至“ON”(S为慢速档)，主机指示灯从1至8逐个顺序闪亮。
如图1.16所示。
若连接不正常，按下述情况显示：
（1）当有一根导线断路，则主测试仪和远程测试端对应线号的灯都不亮。
（2）当有几条导线断路，则相对应的几条线都不亮，当导线少于2根线联通时，灯都不亮。
（3）当两头网线乱序，则与主测试仪端连通的远程测试端的线号亮。
（4）当导线有2根短路时，则主测试器显示不变，而远程测试端显示短路的两根线灯都亮。
若有3根以上(含3根)线短路时，则所有短路的几条线对应的灯都不亮。
（5）如果出现红灯或黄灯，就说明存在接触不良等现象，此时最好先用压线钳压制两端水晶头一次，再测，如果故障依旧存在，就得检查一下芯线的排列顺序是否正确。
如果芯线顺序错误，那么就应重新进行制作。
提示:如果测试的线缆为直通线缆的话，测试仪上的8个指示灯应该依次闪烁。
如果线缆为交叉线缆的话，其中一侧同样是依次闪烁，而另一侧则会按3、6、1、4、5、2、7、8这样的顺序闪烁。
如果芯线顺序一样，但测试仪仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好的情况。
此时就需要重做水晶头了。
