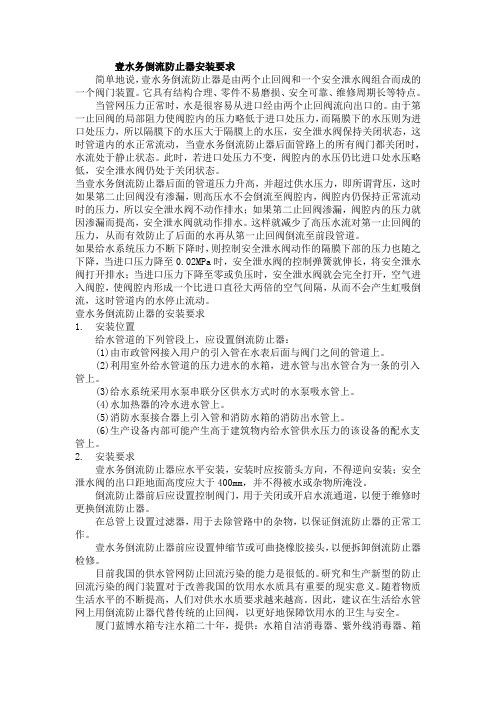

壹水务倒流防止器安装要求简单地说，壹水务倒流防止器是由两个止回阀和一个安全泄水阀组合而成的一个阀门装置。
它具有结构合理、零件不易磨损、安全可靠、维修周期长等特点。
当管网压力正常时，水是很容易从进口经由两个止回阀流向出口的。
由于第一止回阀的局部阻力使阀腔内的压力略低于进口处压力，而隔膜下的水压则为进口处压力，所以隔膜下的水压大于隔膜上的水压，安全泄水阀保持关闭状态，这时管道内的水正常流动，当壹水务倒流防止器后面管路上的所有阀门都关闭时，水流处于静止状态。
此时，若进口处压力不变，阀腔内的水压仍比进口处水压略低，安全泄水阀仍处于关闭状态。
当壹水务倒流防止器后面的管道压力升高，并超过供水压力，即所谓背压，这时如果第二止回阀没有渗漏，则高压水不会倒流至阀腔内，阀腔内仍保持正常流动时的压力，所以安全泄水阀不动作排水；如果第二止回阀渗漏，阀腔内的压力就因渗漏而提高，安全泄水阀就动作排水。
这样就减少了高压水流对第一止回阀的压力，从而有效防止了后面的水再从第一止回阀倒流至前段管道。
如果给水系统压力不断下降时，则控制安全泄水阀动作的隔膜下部的压力也随之下降，当进口压力降至0.02MPa时，安全泄水阀的控制弹簧就伸长，将安全泄水阀打开排水；当进口压力下降至零或负压时，安全泄水阀就会完全打开，空气进入阀腔，使阀腔内形成一个比进口直径大两倍的空气间隔，从而不会产生虹吸倒流，这时管道内的水停止流动。
壹水务倒流防止器的安装要求1. 安装位置给水管道的下列管段上，应设置倒流防止器：(1)由市政管网接入用户的引入管在水表后面与阀门之间的管道上。
(2)利用室外给水管道的压力进水的水箱，进水管与出水管合为一条的引入管上。
(3)给水系统采用水泵串联分区供水方式时的水泵吸水管上。
(4)水加热器的冷水进水管上。
(5)消防水泵接合器上引入管和消防水箱的消防出水管上。
(6)生产设备内部可能产生高于建筑物内给水管供水压力的该设备的配水支管上。
2. 安装要求壹水务倒流防止器应水平安装，安装时应按箭头方向，不得逆向安装；安全泄水阀的出口距地面高度应大于400mm，并不得被水或杂物所淹没。

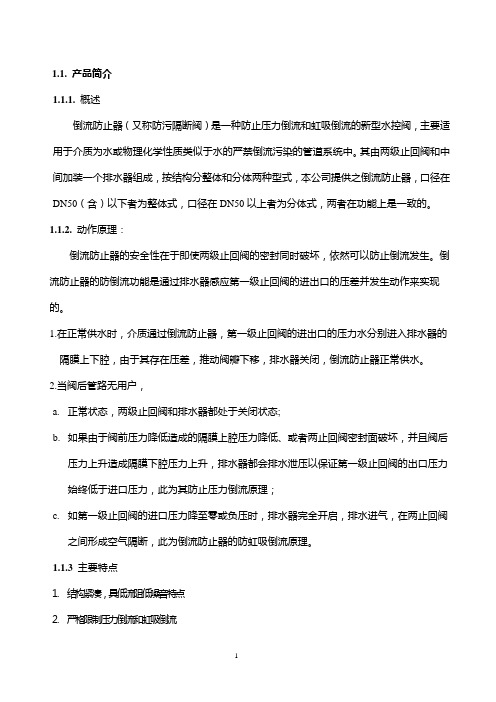

1.1. 产品简介1.1.1.概述倒流防止器（又称防污隔断阀）是一种防止压力倒流和虹吸倒流的新型水控阀，主要适用于介质为水或物理化学性质类似于水的严禁倒流污染的管道系统中。
其由两级止回阀和中间加装一个排水器组成，按结构分整体和分体两种型式，本公司提供之倒流防止器，口径在DN50（含）以下者为整体式，口径在DN50以上者为分体式，两者在功能上是一致的。
1.1.2. 动作原理：倒流防止器的安全性在于即使两级止回阀的密封同时破坏，依然可以防止倒流发生。
倒流防止器的防倒流功能是通过排水器感应第一级止回阀的进出口的压差并发生动作来实现的。
1.在正常供水时，介质通过倒流防止器，第一级止回阀的进出口的压力水分别进入排水器的隔膜上下腔，由于其存在压差，推动阀瓣下移，排水器关闭，倒流防止器正常供水。
2.当阀后管路无用户，a.正常状态，两级止回阀和排水器都处于关闭状态;b.如果由于阀前压力降低造成的隔膜上腔压力降低、或者两止回阀密封面破坏，并且阀后压力上升造成隔膜下腔压力上升，排水器都会排水泄压以保证第一级止回阀的出口压力始终低于进口压力，此为其防止压力倒流原理；c.如第一级止回阀的进口压力降至零或负压时，排水器完全开启，排水进气，在两止回阀之间形成空气隔断，此为倒流防止器的防虹吸倒流原理。
1.1.3主要特点1.结构紧凑，具低流阻低噪音特点2.严格限制压力倒流和虹吸倒流3.排水器和一级止回阀的快速接口联结，在主阀密封副完好的前提下，无须关闭检修阀，即可更换检修排水器，不影响管道正常供水。
4.排水器的抗干扰设计，使其受管道压力波动干扰小，启闭安全可靠，无非正常排水现象5.排水器外臵可调式弹簧设计可满足不同回流污染危险等级的防护需要6. 阀门内件均为防腐蚀的铝青铜和不锈钢，密封部件采用防水垢的特氟隆处理。
7.两级止回阀独特的流道设计，不仅流阻小，而且启闭迅速，可有效防止背压突然升高对阀门及管道造成的破坏，具静音功能，有效延长阀门使用寿命1.2.表1-1：1.2.1 产品构造倒流防止器（螺纹联结）倒流防止器（法兰联结）主要外形及连接尺寸（图形见附件《DN65~100》和《DN150~DN300》）：DN65~DN100DN150~DN3001.一级止回阀2.排水器3.测试球阀4.二级止回阀*注：本阀宜水平安装，若空间受限制，排水器可反向安装，请在购货合同中注明1.2.3技术参数1.3.选用.配臵1.设计人员应根据现行《建筑给水排水设计规范》的规定，在需要设臵倒流防止器的场所，结合具体情况，合理选用倒流防止器。

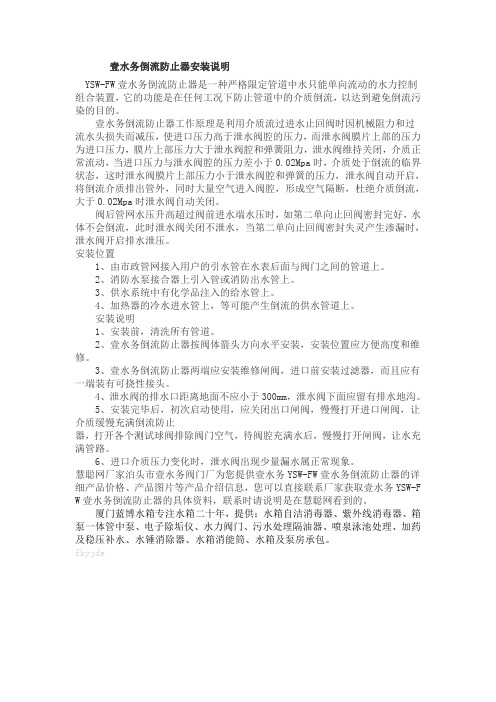

壹水务倒流防止器安装说明YSW-FW壹水务倒流防止器是一种严格限定管道中水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流，以达到避免倒流污染的目的。
壹水务倒流防止器工作原理是利用介质流过进水止回阀时因机械阻力和过流水头损失而减压，使进口压力高于泄水阀腔的压力，而泄水阀膜片上部的压力为进口压力，膜片上部压力大于泄水阀腔和弹簧阻力，泄水阀维持关闭，介质正常流动，当进口压力与泄水阀腔的压力差小于0.02Mpa时，介质处于倒流的临界状态，这时泄水阀膜片上部压力小于泄水阀腔和弹簧的压力，泄水阀自动开启，将倒流介质排出管外，同时大量空气进入阀腔，形成空气隔断，杜绝介质倒流，大于0.02Mpa时泄水阀自动关闭。
阀后管网水压升高超过阀前进水端水压时，如第二单向止回阀密封完好，水体不会倒流，此时泄水阀关闭不泄水，当第二单向止回阀密封失灵产生渗漏时，泄水阀开启排水泄压。
安装位置1、由市政管网接入用户的引水管在水表后面与阀门之间的管道上。
2、消防水泵接合器上引入管或消防出水管上。
3、供水系统中有化学品注入的给水管上。
4、加热器的冷水进水管上，等可能产生倒流的供水管道上。
安装说明1、安装前，清洗所有管道。
2、壹水务倒流防止器按阀体箭头方向水平安装，安装位置应方便高度和维修。
3、壹水务倒流防止器两端应安装维修闸阀，进口前安装过滤器，而且应有一端装有可挠性接头。
4、泄水阀的排水口距离地面不应小于300mm，泄水阀下面应留有排水地沟。
5、安装完毕后，初次启动使用，应关闭出口闸阀，慢慢打开进口闸阀，让介质缓慢充满倒流防止器，打开各个测试球阀排除阀门空气，待阀腔充满水后，慢慢打开闸阀，让水充满管路。
6、进口介质压力变化时，泄水阀出现少量漏水属正常现象。
慧聪网厂家泊头市壹水务阀门厂为您提供壹水务YSW-FW壹水务倒流防止器的详细产品价格、产品图片等产品介绍信息，您可以直接联系厂家获取壹水务YSW-F W壹水务倒流防止器的具体资料，联系时请说明是在慧聪网看到的。
铸铁法兰壹水务倒流防止器DN100（DN40-300）简介YSW-FW壹水务倒流防止器根据我国目前的供水管网，尤其是生活饮用水管道回流污染严重，又无有效防止回流污染装置的情况下，研制的一种严格限定管道中水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流，以达到避免倒流污染的目的。
同时壹水务倒流防止器，也称为防污隔断阀。
原理作用YSW-FW壹水务倒流防止器产品由两个隔开的止回阀和一个液压传动的泄水阀组成。
由于止回阀的局部水头损失，中间腔内的压力始终低于入水口的压力。
这个压差驱使泄水阀处于关闭状态，管路正常供水。
在压力异常时，（即出口端压力高于中间腔），即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游供水卫生安全。
一般来说，这种阀门适用于清水或物理、化学性质类似清水且不允许介质倒流的管道系统中。
例如：1、生活饮用水管道与接出的用于非生活饮用水（消防、生产、灌溉、环保、洒水等）管道的交叉处。
2、市政自来水接入用户的靠近用户水表的出水处。
3、水淹没供水管出流口时的管道上。
4、串联了加压泵或多类增压设备的生活饮用水管道上的吸水管道上。
5、各类建筑的生活饮用水管网和生产中认为不允许介质倒流的管道中。
安装要求：1. YSW-FW壹水务倒流防止器宜水平安装，安装地点环境应清洁，有足够的维护空间。
壹水务倒流防止器配有空气阻隔器，其出口必须接至排水管网或下水道中。
2．为测试及维修需要，排水器出口与空气阻隔器之间安装球阀，正常工作时，球阀处开启状态。
3.阀前应装控制阀门、过滤器及活接头，阀后装控制阀门以便维修。
4. 生活用水管道上接出非生活饮用水和排污管，安装于接出管起端。
5. 生活饮用水水箱的进水管上（水箱底部进水时）。
6. 生活饮用水管道上串联加压泵时安装于泵吸水管上。
7. 安装地应保持环境的清洁卫生，必要时对环境进行消毒。
安装与调试1、正式安装之前，应彻底冲洗所有管道。
倒流防止器（防污隔断阀）使用及维护说明一、产品介绍：防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置，是我公司引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新颖阀门。
以确保生活饮用水的卫生和安全。
二、产品的结构：安全型防污隔断阀是在两个止回阀之间加一个排水器组成。
排水器上腔用高压软管与一级止回阀进口端连接。
第一，二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。
排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。
普通型防污隔断阀为两个止回阀串联而成。
三、工作原理：HB4（1）1X-16普通型防污隔断阀为二个止回阀串联而成，当其中有一只密封破坏时，另一只还起密封作用，防止回流。
但二只止回阀密封同时破坏后，就失去了止回作用，其安全可靠性相对差些，工作原理较简单。
HB41X-16A安全型防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其也能起到防止回流污染的作用。
1、正常供水：a. 清洁市政生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水，第一级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而隔膜下腔与第一级止回阀出口（第二级止回阀进口）相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防污隔断阀正常供水；b. 当阀后管路无用户，水静止。
如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态；c. 如进口压力下降，其前后压差下降到一定值时，弹簧推动阀瓣向上，排水器开启泄压，泄压到与进口压力恢复一定差值时，排水器又关闭。
2、密封失灵：防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。
当第二级止回阀密封破坏产生渗漏，第二级止回阀之前压力升高，造成排水器隔膜上下压差减小，排水器打开，排水泄压；此时，如第一级止回阀同时密封破坏，由于第二级止回阀倒流回的高压水已泄压减压，故不会倒流回第一级止回阀。
壹水务倒流防止器YSW-FW型技术参数原理作用1.正向通水进口压力大于出口压力时，两个止回阀瓣开启，排水器关闭。
在2m/s流速时，流通水损小于0.04Mpa.2.反向关闭进口压力小于等于出口压力时，两个止回阀瓣关闭，排水器开启。
如果没有垃圾卡阻，两个止回阀瓣密封关闭，排水器出口不排水，中间腔与大气相通，中间腔压力为零。
3.防止回流污染进口压力小于出口压力时，两个止回阀瓣处于关闭状态，排水器处于开启状态如果其中一个或两个止回阀瓣的阀口有垃圾卡阻，产生渗漏，所漏介质均流向中间腔，经过排水器直接排出阀外，防止对进口端的回流污染。
4.注：P1为进口端压力，P2为中间腔压力，P3为出口压力。
安装要求1.壹水务倒流防止器宜水平安装，安装地点环境应清洁，有足够的维护空间。
壹水务倒流防止器配有空气阻隔器，其出口必须接至排水管网或下水道中。
2.为测试及维修需要，排水器出口与空气阻隔器之间安装球阀，正常工作时，球阀处开启状态。
3.阀前应装控制阀门、过滤器及活接头，阀后装控制阀门以便维修。
安装部位1.自来水管网接入用户的接户管水表后面。
2.生活用水管道上接出非生活饮用水和排污管，安装于接出管起端。
3.生活饮用水水箱的进水管上（水箱底部进水时）。
4.生活饮用水管道上串联加压泵时安装于泵吸水管上。
5.安装地应保持环境的清洁卫生，必要时对环境进行消毒。
安装与调试1.正式安装之前，应彻底冲洗所有管道。
2.壹水务倒流防止器应安装在水平位置，这个位置应方便调试和维修，并能及时发现水的泄放或故障的产生，安装后壹水务倒流防止器的阀体不应承受管道的重量，并注意避免冻坏和人为破坏。
3.壹水务倒流防止器两端宜安装维修闸阀，进口前宜安装过滤器，而且至少应有一端装有可挠性接头。
然而，对于只在紧急情况下才使用的管路上（例如消防系统管道），应考虑过滤器的网眼被杂质堵塞而引起紧急情况下供水中断的可能性。
4.泄水阀的排水口不应直接与排水管道固定连接，而应通过漏水斗排放到地面上的排水沟，漏水斗下端面与地面距离不应小于300mm。
