给排水综合知识：防污隔断阀简介.doc

1.1. 产品简介1.1.1.概述倒流防止器（又称防污隔断阀）是一种防止压力倒流和虹吸倒流的新型水控阀，主要适用于介质为水或物理化学性质类似于水的严禁倒流污染的管道系统中。

其由两级止回阀和中间加装一个排水器组成，按结构分整体和分体两种型式，本公司提供之倒流防止器，口径在DN50（含）以下者为整体式，口径在DN50以上者为分体式，两者在功能上是一致的。

1.1.2. 动作原理：倒流防止器的安全性在于即使两级止回阀的密封同时破坏，依然可以防止倒流发生。

倒流防止器的防倒流功能是通过排水器感应第一级止回阀的进出口的压差并发生动作来实现的。

1.在正常供水时，介质通过倒流防止器，第一级止回阀的进出口的压力水分别进入排水器的隔膜上下腔，由于其存在压差，推动阀瓣下移，排水器关闭，倒流防止器正常供水。

2.当阀后管路无用户，a.正常状态，两级止回阀和排水器都处于关闭状态;b.如果由于阀前压力降低造成的隔膜上腔压力降低、或者两止回阀密封面破坏，并且阀后压力上升造成隔膜下腔压力上升，排水器都会排水泄压以保证第一级止回阀的出口压力始终低于进口压力，此为其防止压力倒流原理；c.如第一级止回阀的进口压力降至零或负压时，排水器完全开启，排水进气，在两止回阀之间形成空气隔断，此为倒流防止器的防虹吸倒流原理。

1.1.3主要特点1.结构紧凑，具低流阻低噪音特点2.严格限制压力倒流和虹吸倒流3.排水器和一级止回阀的快速接口联结，在主阀密封副完好的前提下，无须关闭检修阀，即可更换检修排水器，不影响管道正常供水。

4.排水器的抗干扰设计，使其受管道压力波动干扰小，启闭安全可靠，无非正常排水现象5.排水器外臵可调式弹簧设计可满足不同回流污染危险等级的防护需要6. 阀门内件均为防腐蚀的铝青铜和不锈钢，密封部件采用防水垢的特氟隆处理。

7.两级止回阀独特的流道设计，不仅流阻小，而且启闭迅速，可有效防止背压突然升高对阀门及管道造成的破坏，具静音功能，有效延长阀门使用寿命1.2.表1-1：1.2.1 产品构造倒流防止器（螺纹联结）倒流防止器（法兰联结）主要外形及连接尺寸（图形见附件《DN65~100》和《DN150~DN300》）：DN65~DN100DN150~DN3001.一级止回阀2.排水器3.测试球阀4.二级止回阀*注：本阀宜水平安装，若空间受限制，排水器可反向安装，请在购货合同中注明1.2.3技术参数1.3.选用.配臵1.设计人员应根据现行《建筑给水排水设计规范》的规定，在需要设臵倒流防止器的场所，结合具体情况，合理选用倒流防止器。

阀门阀门编号一单元：阀门类型代号当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6k、7k表示；常闭式用6B、7B 表示；防爆电动装置的阀门用9B表示。

三单元：连接形式四单元：结构形式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料当密封副的密封面材料不同时，以硬度低的材料代号表示。

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。

七单元：阀体材料灰铸铁底压阀和钢制中压省略此项。

例：Z543H-16C伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢。

阀门的命名按传动方式、连接形式、结构形式、衬里材料和类型命名。

但是下面内容在命名中均予以省略：①连接形式中：“法兰”。

②结构形式中：a.闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b.截止阀和节流阀的“直通式”；c.球阀的“浮动”和“直通式”；d.蝶阀的“垂直板式”；e.隔膜阀的“屋脊式”；f.旋塞阀的“填料”和“直通式”；g.止回阀的“直通式”和“单瓣式”；h.安全阀的“不封闭”。

③阀座密封面材料中的材料名称。

闸阀闸阀（gate valve）是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。

闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性，如堆焊1Cr13、STL6、不锈钢等。

闸板有刚性闸板和弹性闸板，根据闸板的不同，闸阀分为刚性闸阀和弹性闸阀。

闸阀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。

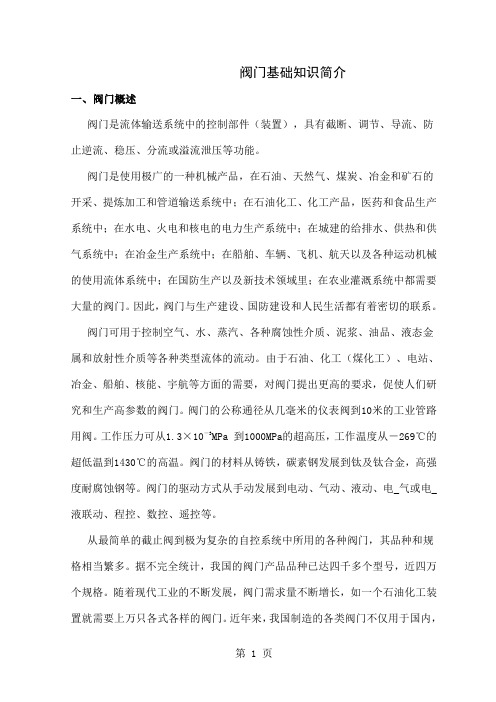

阀门基础知识简介一、阀门概述阀门是流体输送系统中的控制部件（装置），具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。

阀门是使用极广的一种机械产品，在石油、天然气、煤炭、冶金和矿石的开采、提炼加工和管道输送系统中；在石油化工、化工产品，医药和食品生产系统中；在水电、火电和核电的电力生产系统中；在城建的给排水、供热和供气系统中；在冶金生产系统中；在船舶、车辆、飞机、航天以及各种运动机械的使用流体系统中；在国防生产以及新技术领域里；在农业灌溉系统中都需要大量的阀门。

因此，阀门与生产建设、国防建设和人民生活都有着密切的联系。

阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

由于石油、化工（煤化工）、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出更高的要求，促使人们研究和生产高参数的阀门。

阀门的公称通径从几毫米的仪表阀到10米的工业管路用阀。

工作压力可从1.3×10－3MPa 到1000MPa的超高压，工作温度从－269℃的超低温到1430℃的高温。

阀门的材料从铸铁，碳素钢发展到钛及钛合金，高强度耐腐蚀钢等。

阀门的驱动方式从手动发展到电动、气动、液动、电_气或电_液联动、程控、数控、遥控等。

从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。

据不完全统计，我国的阀门产品品种已达四千多个型号，近四万个规格。

随着现代工业的不断发展，阀门需求量不断增长，如一个石油化工装置就需要上万只各式各样的阀门。

近年来，我国制造的各类阀门不仅用于国内，而且也大量出口，几乎世界各国都有我国制造的阀门。

阀门分自动阀门与驱动阀门。

自动阀门（如安全阀、减压阀、蒸气疏水阀、止水阀）是靠装置或管道本身的介质压力的变化达到启闭目的的。

驱动阀门（闸阀、截止阀、球阀、碟阀等）是靠驱动装置（手动装置、电动装置、液动装置、气动装置等）驱动控制装置操纵阀门启闭。

各种阀门在给排水系统中的作用和特点阀门作为用于给排水管道中控制流体的元件，由于阀门种类的繁多，因此每种阀门都会起着不同的作用，综合起来说，阀门起到导流、截流、调节、防止倒流和分流等作用。

按照给排水系统用阀门的用途和作用分类，我们可以把这些阀门主要分为四大类：截断阀类(主要用于截断或接通介质，如闸阀、截止阀、蝶阀、球阀和旋塞阀等)；调节阀类(主要用于调节介质的流量和压力等，如调节阀、节流阀和减压阀等) ；止回阀类(用于阻止介质倒流，如各种结构的止回阀)和排气阀类(用于自动排出管道内空气，如单口排气阀和双口排气阀等)。

下面我们就对常见的十三种阀门在给排水管道中的特点和所起的作用进行说明。

1）闸阀。

管道系统作关断用。

调节阀密封性能好，阀全开阻力小，启闭活力，操作方便，多胜于水、汽、油以及腐蚀性介质等的输送管道。

闸阀又称闸板阀。

双闸板闸阀宜装于水平管道上，阀杆垂直向上。

单闸板闸阀可装于任意位置的管道上。

阀板的结构形式有平等式、楔式和弹性闸板三种。

阀板是在阀杆的带动下，做与液体介质流向垂直的运动，闸阀允许介质双向流动。

当闸阀部分开启时，闸板背向产生介质涡流，不宜长时间运行，否则会造成闸板的侵蚀和振动，损坏密封面，影响使用寿命。

闸阀不宜用于带固体颗粒的料。

2）截止阀。

管道系统作判断的用。

截止阀与闸阀的不同点在于：通常管径较小，DN=<150mm，严密性要求更高时宜选用截止阀。

截止阀可装于任意位置的管道上，介质流动与阀杆移动方向逆向为宜，避免当压差较大时，发生难以打开的情况。

当调节工况要求不高时，截止阀可以通过改变阀盘阀座向隙截面积达到调节介质流量的目的企业大全。

截止阀不宜胜于带固体颗粒的料和黏度较大的介质。

3）蝶阀。

宜用于全开、全关的管道，也可作调节用。

较多用于烟、煤气、热风输送的煤粉管道和大流量给排水管道。

此外，尚有专用真空蝶阀等。

4）止回阀。

产品展厅胜于防止管道内的液体逆向流动。

介质顺流时，阀瓣自动开启。

阀门知识简介完全版2篇篇一：阀门知识简介阀门是一种广泛应用于工业、建筑以及其他领域的控制传动机构。

除了能够起到控制流体（液体、气体和粉状物料等）流动的作用外，还能够起到防止流体倒流、减少压力、削减噪音等作用。

1.分类按结构特点分类：手动阀门、电动阀门、气动阀门和液压阀门。

按控制方式分类：截止阀、调节阀、安全阀、减压阀、止回阀、闸阀、球阀、蝶阀、柱塞阀、隔膜阀。

按用途分类：用于调节流量的调节阀、用于阀门在关闭后避免介质反流的止回阀、用于在高压系统中降低压力的减压阀、用于在过载时排出多余压力的安全阀等。

2.结构阀门通常由阀体、阀盖、阀门及密封垫组成。

阀门经过设计、制造、安装、调试等多个环节，并且应该能够在正常工况下长期正常运行，同时保证可维修、可更换等。

3.安装及维护在安装过程中，要确保阀门的安装位置正确，布置合理，以免在阀门开启或关闭过程中因过大的振动而影响到周围设备的正常工作。

另外，需要对阀门的密封和连接进行检查。

日常维护工作包括密封件的更换和紧固螺栓、轴承润滑、电动装置的维护等。

4.应用范围阀门广泛应用于石油、化工、冶金、电力、医药、制浆、造纸、食品、水处理、城市建设、矿业、农业等领域。

随着中国工业化水平和现代化水平的不断提高，阀门的应用市场将进一步扩大和深化。

5.发展趋势阀门技术的进一步发展，将从材料、工艺、结构、自动化控制系统、计算机图形、模拟和仿真等方面出发，形成一体化解决方案，并实现阀门的智能化和高效化。

总之，随着中国经济和工业的发展，阀门行业将不断提高技术水平和管理水平，并积极推进和扩大市场，实现行业转型和升级，提升核心竞争力，实现可持续发展。

防污隔断阀安全操作及保养规程隔断阀是在管道系统中使用的一种控制元件，常用于控制液体、气体、汽体或固体颗粒在管道中的流动。

其中，防污隔断阀是一种常见的控制元件，用于防止污水等脏物回流并污染清水系统。

本文将详细介绍防污隔断阀的安全操作及保养规程。

安全操作1. 安装前准备在进行防污隔断阀的安装前，需要做好以下准备工作：•确定安装位置，保证防污隔断阀与管道系统的连接位置和方向正确；•对需要安装的管道进行清洗和排污，并确保管道内不含固体颗粒、油污等杂物；•检查防污隔断阀的各个部件是否完好，是否符合要求。

2. 安装从零件安装起，按照以下步骤进行安装：•将密封圈安装到阀门腔体的密封面上；•将阀门腔体插入管道内，按照连接方式进行连接，连接时需保证紧密并且不漏水；•将薄膜片用带子卡紧在阀门腔壳上；•将隔断阀的两个卡箍并两侧的薄膜片拧紧，使阀门腔体形成完美的封闭状态；•打开管道中的水泵，进行漏水测试，确保防污隔断阀连接处没有渗漏，并且隔断阀的隔断功能正常。

3. 使用使用防污隔断阀时，需要注意以下事项：•防污隔断阀应安装在明显的易于操作位置；•当清水系统中的水压低于污水系统的水压时，阀门开启，漏水系污水，此时需要检查阀门是否完好，如阀门本身没有问题，则需要调整管道水压；•每次启动前应检查阀门是否处于关闭状态；•定期检查阀门的密封性和隔断效果。

保养规程1. 清洗定期清洗防污隔断阀，保证其正常运行：•定期清洗隔断阀内的污染物和杂物，确保隔断阀内部整洁；•定期检查阀门密封面上的橡胶条是否有裂损和老化，如有必要更换；•定期检查阀门上的零件是否松动，如有则需要拧紧。

2. 润滑润滑对于防污隔断阀长期正常运行至关重要：•定期对阀门进行润滑，确保阀门开启和关闭的顺畅；•润滑要选择合适的润滑油，防止油污污染清水系统。

3. 维护和修理在使用中，如发现防污隔断阀存在问题，需要及时进行维护和修理：•阀门漏水时，应确认是阀门内部密封圈损坏，还是其他零部件松动。

倒流防止器（防污隔断阀）使用及维护说明一、产品介绍：防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置，是我公司引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新颖阀门。

以确保生活饮用水的卫生和安全。

二、产品的结构：安全型防污隔断阀是在两个止回阀之间加一个排水器组成。

排水器上腔用高压软管与一级止回阀进口端连接。

第一，二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。

排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。

普通型防污隔断阀为两个止回阀串联而成。

三、工作原理：HB4（1）1X-16普通型防污隔断阀为二个止回阀串联而成，当其中有一只密封破坏时，另一只还起密封作用，防止回流。

但二只止回阀密封同时破坏后，就失去了止回作用，其安全可靠性相对差些，工作原理较简单。

HB41X-16A安全型防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其也能起到防止回流污染的作用。

1、正常供水：a. 清洁市政生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水，第一级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而隔膜下腔与第一级止回阀出口（第二级止回阀进口）相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防污隔断阀正常供水；b. 当阀后管路无用户，水静止。

如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态；c. 如进口压力下降，其前后压差下降到一定值时，弹簧推动阀瓣向上，排水器开启泄压，泄压到与进口压力恢复一定差值时，排水器又关闭。

2、密封失灵：防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。

当第二级止回阀密封破坏产生渗漏，第二级止回阀之前压力升高，造成排水器隔膜上下压差减小，排水器打开，排水泄压；此时，如第一级止回阀同时密封破坏，由于第二级止回阀倒流回的高压水已泄压减压，故不会倒流回第一级止回阀。
