1.1. 产品简介1.1.1.概述倒流防止器（又称防污隔断阀）是一种防止压力倒流和虹吸倒流的新型水控阀，主要适用于介质为水或物理化学性质类似于水的严禁倒流污染的管道系统中。

其由两级止回阀和中间加装一个排水器组成，按结构分整体和分体两种型式，本公司提供之倒流防止器，口径在DN50（含）以下者为整体式，口径在DN50以上者为分体式，两者在功能上是一致的。

1.1.2. 动作原理：倒流防止器的安全性在于即使两级止回阀的密封同时破坏，依然可以防止倒流发生。

倒流防止器的防倒流功能是通过排水器感应第一级止回阀的进出口的压差并发生动作来实现的。

1.在正常供水时，介质通过倒流防止器，第一级止回阀的进出口的压力水分别进入排水器的隔膜上下腔，由于其存在压差，推动阀瓣下移，排水器关闭，倒流防止器正常供水。

2.当阀后管路无用户，a.正常状态，两级止回阀和排水器都处于关闭状态;b.如果由于阀前压力降低造成的隔膜上腔压力降低、或者两止回阀密封面破坏，并且阀后压力上升造成隔膜下腔压力上升，排水器都会排水泄压以保证第一级止回阀的出口压力始终低于进口压力，此为其防止压力倒流原理；c.如第一级止回阀的进口压力降至零或负压时，排水器完全开启，排水进气，在两止回阀之间形成空气隔断，此为倒流防止器的防虹吸倒流原理。

1.1.3主要特点1.结构紧凑，具低流阻低噪音特点2.严格限制压力倒流和虹吸倒流3.排水器和一级止回阀的快速接口联结，在主阀密封副完好的前提下，无须关闭检修阀，即可更换检修排水器，不影响管道正常供水。

4.排水器的抗干扰设计，使其受管道压力波动干扰小，启闭安全可靠，无非正常排水现象5.排水器外臵可调式弹簧设计可满足不同回流污染危险等级的防护需要6. 阀门内件均为防腐蚀的铝青铜和不锈钢，密封部件采用防水垢的特氟隆处理。

7.两级止回阀独特的流道设计，不仅流阻小，而且启闭迅速，可有效防止背压突然升高对阀门及管道造成的破坏，具静音功能，有效延长阀门使用寿命1.2.表1-1：1.2.1 产品构造倒流防止器（螺纹联结）倒流防止器（法兰联结）主要外形及连接尺寸（图形见附件《DN65~100》和《DN150~DN300》）：DN65~DN100DN150~DN3001.一级止回阀2.排水器3.测试球阀4.二级止回阀*注：本阀宜水平安装，若空间受限制，排水器可反向安装，请在购货合同中注明1.2.3技术参数1.3.选用.配臵1.设计人员应根据现行《建筑给水排水设计规范》的规定，在需要设臵倒流防止器的场所，结合具体情况，合理选用倒流防止器。

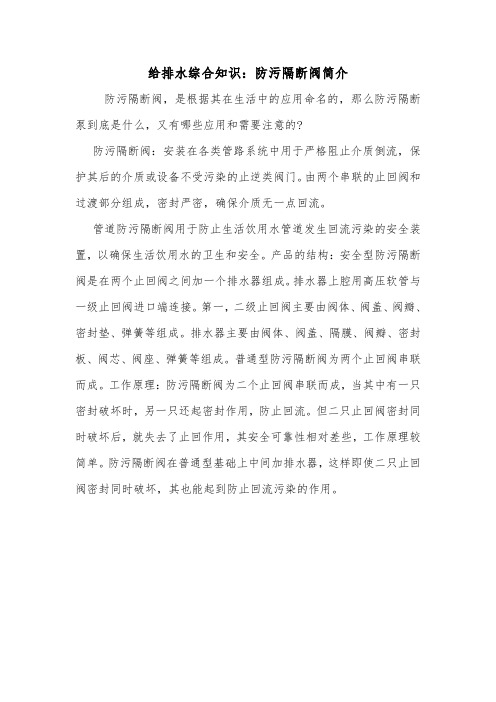

给排水综合知识：防污隔断阀简介
防污隔断阀，是根据其在生活中的应用命名的，那么防污隔断泵到底是什么，又有哪些应用和需要注意的?
防污隔断阀：安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。

由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流。

管道防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置，以确保生活饮用水的卫生和安全。

产品的结构：安全型防污隔断阀是在两个止回阀之间加一个排水器组成。

排水器上腔用高压软管与一级止回阀进口端连接。

第一，二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。

排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。

普通型防污隔断阀为两个止回阀串联而成。

工作原理：防污隔断阀为二个止回阀串联而成，当其中有一只密封破坏时，另一只还起密封作用，防止回流。

但二只止回阀密封同时破坏后，就失去了止回作用，其安全可靠性相对差些，工作原理较简单。

防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其也能起到防止回流污染的作用。

有空气隔断的倒流防止器工作原理
倒流防止器的工作原理主要是利用介质流过进水止回阀时因机械阻力和过流水头损失而减压，使进口压力高于泄水阀腔的压力。

这个压差控制泄水阀关闭，保证倒流防止器正常供水。

同时，倒流防止器还采用特有的弹簧微调机构，设定一个安全值，通常为0.005MPa。

当进口压力与泄水阀腔的压力差小于这个安全值时，介质处于倒流的临界状态，这时泄水阀的弹簧自动开启泄水阀，将阀腔内倒流水排出管外，并在泄水阀开启的同时，通过阀内双流道结构使大量空气进入阀腔，形成空气隔断，杜绝介质倒流，同时有效防止虹吸倒流。

当压力恢复到安全值以上时，泄水阀自动关闭。

倒流防止器是一种严格限定管道中水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流，以达到避免倒流污染的目的。

倒流防止器通常安装在市政管网接入用户的引水管在水表后面与阀门之间的管道上，或者安装在阀后管网水压超过阀前进水端水压，且第二单向止回阀密封完好的情况下。

总之，倒流防止器的工作原理是通过控制介质流动方向和压力，利用弹簧和空气隔断等机制，防止介质倒流，保障供水安全和避免污染。

污水处理阀门种类及原理污水处理阀门种类及原理一：引言污水处理是保障环境安全和人类健康的重要工作。

在污水处理过程中，阀门起到了重要的作用，用于控制和调节污水处理设备中的流量、压力和流向。

本文将详细介绍污水处理阀门的种类及其原理。

二：污水处理阀门种类1. 蝶式阀门蝶式阀门是一种常用的污水处理阀门，其结构简单、体积小、重量轻，操作灵活方便。

它由阀体、阀板和阀杆组成，通过旋转阀板来调节流量。

蝶式阀门广泛应用于污水处理中，特别适用于中低压场合。

2. 气动隔膜阀门气动隔膜阀门是通过气压来控制阀门的运行，具有耐腐蚀性好、防止泄漏的特点。

它采用隔膜结构，通过增减压力来控制阀门开启和关闭，同样适用于污水处理。

3. 旋塞阀门旋塞阀门是一种通过旋转阀芯来调节流量的阀门，具有结构紧凑、操作可靠的特点。

旋塞阀门适用于粘性较大或含有固体颗粒的污水处理场合。

4. 截止阀门截止阀门是常见的阀门类型，通过阀芯的上升和下降，来控制流体的开启和关闭。

截止阀门具有结构简单、密封性好的特点，常用于污水处理阀门中。

5. 调节阀门调节阀门是一种用于调节管道流量和压力的阀门，通过调节阀芯的位置来改变流通面积。

调节阀门在污水处理中扮演着重要的角色，可以根据需要调整污水的流量和压力。

三：污水处理阀门原理1. 蝶式阀门原理蝶式阀门通过旋转阀板来打开和关闭流道，阀板的角度决定了流量的大小。

当阀板处于关闭位置时，阀门密封性好；当阀板旋转到一定角度时，阀门打开，流量逐渐增大。

2. 气动隔膜阀门原理气动隔膜阀门通过增减气压来控制隔膜的变形，进而控制阀门的开启和关闭。

当气压增加时，隔膜向下变形，阀门关闭；当气压减小，隔膜向上变形，阀门打开。

3. 旋塞阀门原理旋塞阀门通过旋转阀芯来控制流体的流量和压力。

通过改变旋塞阀芯的位置，可以调节流体通过阀门的面积，从而实现对流量的控制。

4. 截止阀门原理截止阀门通过阀芯的上升和下降来控制流体的开启和关闭。

当阀芯处于下降位置时，阀门关闭；当阀芯上升时，阀门打开。

阀门的作用
阀门是一种用于控制和调节液体或气体流动的设备。

它可以根据需要打开或关闭通道，以控制流体的流速、压力和方向。

阀门的主要作用如下：
1. 控制流量：阀门可以通过调节开度来控制流体的流量，实现液体或气体的精确控制和调节。

在水管中，通过打开或关闭阀门，可以控制水流的大小和速度。

2. 调节压力：阀门可以通过调节通道的开启度来调节流体的压力。

当阀门打开时，流体的压力降低，当阀门关闭时，流体的压力增加。

因此，在管道系统中，阀门可以用于调节流体的压力。

3. 调节温度：阀门可以用于调节流体的温度。

例如，在热水系统中，阀门可以控制热水的流量，以调节水温。

4. 改变流向：阀门可以改变流体的流向。

在复杂的管道系统中，通过打开或关闭不同的阀门，可以改变流体的流向，实现不同的工艺流程。

5. 防止倒流：阀门可以用于防止流体的倒流。

当需要防止流体倒流时，可以使用非返回阀门来实现。

6. 隔离介质：阀门可以用于隔离管道内的介质。

当需要修理、清洁或更换管道时，可以关闭阀门以隔离介质，确保操作的安
全性。

7. 保护设备：阀门可以用于保护设备免受过高压力或过高流速的影响。

通过设置适当的阀门，可以保护管道、泵等设备的正常运行和延长使用寿命。

总之，阀门在工业生产、供水、暖通、石油化工等领域具有重要的作用。

它们不仅可以控制和调节流体的流量、压力和温度，还可以改变流体的流向，隔离介质，保护设备，确保工艺流程的安全和稳定运行。

因此，阀门是各种管道系统中必不可少的关键设备之一。

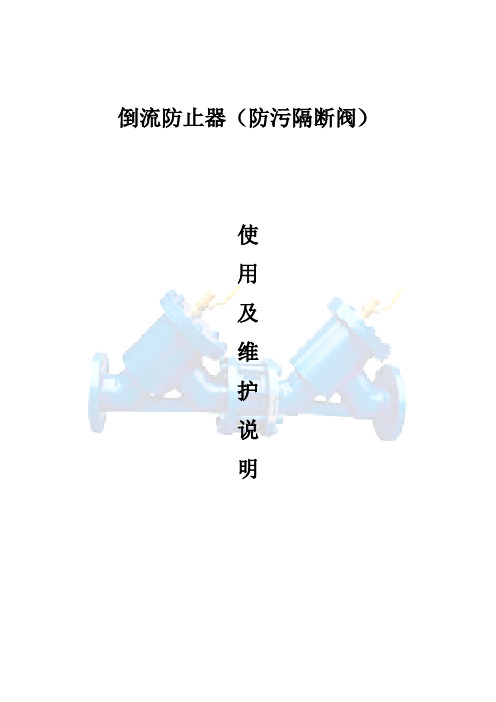

倒流防止器（防污隔断阀）使用及维护说明一、产品介绍：防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置，是我公司引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新颖阀门。

以确保生活饮用水的卫生和安全。

二、产品的结构：安全型防污隔断阀是在两个止回阀之间加一个排水器组成。

排水器上腔用高压软管与一级止回阀进口端连接。

第一，二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。

排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。

普通型防污隔断阀为两个止回阀串联而成。

三、工作原理：HB4（1）1X-16普通型防污隔断阀为二个止回阀串联而成，当其中有一只密封破坏时，另一只还起密封作用，防止回流。

但二只止回阀密封同时破坏后，就失去了止回作用，其安全可靠性相对差些，工作原理较简单。

HB41X-16A安全型防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其也能起到防止回流污染的作用。

1、正常供水：a. 清洁市政生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水，第一级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而隔膜下腔与第一级止回阀出口（第二级止回阀进口）相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防污隔断阀正常供水；b. 当阀后管路无用户，水静止。

如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态；c. 如进口压力下降，其前后压差下降到一定值时，弹簧推动阀瓣向上，排水器开启泄压，泄压到与进口压力恢复一定差值时，排水器又关闭。

2、密封失灵：防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。

当第二级止回阀密封破坏产生渗漏，第二级止回阀之前压力升高，造成排水器隔膜上下压差减小，排水器打开，排水泄压；此时，如第一级止回阀同时密封破坏，由于第二级止回阀倒流回的高压水已泄压减压，故不会倒流回第一级止回阀。

排污阀的工作原理
排污阀是一种用于控制流体排放的阀门。

它可根据需要打开或关闭管道，以便排出污水或其他流体。

排污阀的工作原理如下：
1. 打开：当需要排放流体时，通过旋转或移动阀门手柄将排污阀打开。

打开后，阀门内部的阀芯与阀座分离，允许流体通过阀门进入排污管道。

2. 关闭：当需要停止排放流体时，通过旋转或移动阀门手柄将排污阀关闭。

关闭后，阀芯与阀座紧密贴合，阻止流体通过阀门进入排污管道。

3. 调节流量：排污阀通常可以调节流体的流量。

通过旋转或移动阀门手柄，可以改变阀芯与阀座之间的间隙大小，从而调节流体通过阀门的速度和压力。

4. 密封性能：排污阀在关闭状态下具有良好的密封性能，可以防止流体泄露。

阀芯和阀座一般采用密封材料制成，如橡胶、塑料等，以确保阀门的密封性能。

5. 自动排放功能：一些排污阀还具有自动排放功能。

通过设置时间或压力等参数，可以使排污阀定期或在一定条件下自动打开，自动排放流体，从而实现自动化的排污操作。

总之，排污阀通过控制阀芯与阀座的相对位置，实现流体的打开、关闭和调节流量等功能，以满足对流体排放的控制要求。

空气隔断倒流防止器工作原理1. 引言：为什么要了解它？说到空气隔断倒流防止器，很多人可能会皱皱眉头，心想：“这玩意儿跟我有什么关系？”其实，这可是咱们日常生活中默默守护的“小英雄”！想象一下，厨房里煮饭的香味飘荡，结果一阵逆风把油烟往回吹，那场面可就有点尴尬了。

咱们不想在家里弄得像菜市场一样，空气隔断倒流防止器正是为了避免这种窘境而生的！让我们一起来看看它是怎么工作的，顺便聊聊它为什么这么重要。

2. 什么是空气隔断倒流防止器？2.1 基本概念简单来说，空气隔断倒流防止器就是一个防止空气或气体倒流的装置。

它通常用在通风系统里，确保咱们的空气是新鲜的，不会因为外界环境的变化而造成污染。

听起来是不是很专业？其实没啥大不了的，想象一下，你家窗户开着，外面风一吹，烟雾、臭味全都飘进来了，这可就糟糕了。

2.2 工作原理那么，它是如何工作的呢？想象一下，一个小闸门，平时是闭着的，只有当空气从一个方向流动时，这个闸门才会打开。

这样一来，空气顺利通过，如果外面的空气想进来，那这个闸门就会反向关闭，绝不让它们有机可乘。

这就好比是家里的门，进门要敲门，想从外面进来可没那么容易！这样一来，家里的空气就能保持干净清新，真是太贴心了。

3. 应用场景3.1 家庭使用在家庭中，空气隔断倒流防止器可不是“闲人”，它可以应用在厨房、卫生间等地方。

想象一下，厨房炒菜时油烟四起，如果没有这个小玩意儿，油烟就可能顺着通风管道逆流而上，结果让你不得不打个喷嚏，甚至想哭。

可是，有了它，油烟就像是被强有力的护卫拦住，乖乖地走向排风口，再也不敢回来捣乱了！3.2 工业应用在工业方面，这个倒流防止器的作用就更加明显了。

在一些大型工厂里，废气和污染物的处理可不能马虎。

想象一下，一个大型的化工厂，若是废气逆流到车间，那真是“满城风雨”，安全隐患可大了。

倒流防止器在这里充当了“保护神”，确保工厂的工作环境安全、健康，让员工们能够安心工作。

4. 维护与保养4.1 定期检查虽说空气隔断倒流防止器工作原理简单，但这并不意味着它就可以“躺着吃饭”。

排污阀的工作原理排污阀是一种常见的工业设备，广泛应用于各个领域中。

它的作用是控制管道中的流体通过与环境相连的出口进行排放，以达到清理管道和控制流量的目的。

在本文中，我们将讨论排污阀的工作原理以及它在管道系统中的应用。

首先，让我们了解一下排污阀的构造。

排污阀通常由阀体、阀盖、阀杆和阀瓣组成。

阀体是整个排污阀的主体部分，具有连接管道的入口和出口。

阀盖位于阀体的顶部，通过紧固螺栓将其与阀体连接在一起，以保持阀体与阀盖之间的密封。

阀杆则是连接阀瓣和手动或电动装置的部件，用于控制阀瓣的开闭。

阀瓣是排污阀的关键组件，它可以阻止或允许流体通过管道。

排污阀的工作原理基于阀瓣的开闭控制流体的流动。

当排污阀关闭时，阀瓣与阀座完全贴合，形成一个密封的通道，阻止流体通过排污阀。

当需要排放管道中的污水或废水时，通过手动或电动装置操作阀杆，使阀瓣与阀座分离，在阀瓣和阀座之间形成一个开放的通道，流体可以通过排污阀流出。

排污阀的应用十分广泛，无论是在工业生产中还是生活中都有其存在。

在工业生产中，排污阀常常用于处理废水和污水。

通过控制排污阀的开闭，工厂可以定期将废水排放到污水处理系统中，以达到环境保护的要求。

在建筑物中，排污阀被用于排放厕所、浴室和厨房等地的废水。

同时，排污阀也广泛应用于供水系统中，用于排放管道中的空气和杂质，以确保正常供水。

此外，排污阀还有一些特殊的设计，以满足不同领域的需求。

例如，一些排污阀配备了过滤网，可以有效地过滤掉废水中的固体颗粒。

还有一些排污阀采用了自动控制系统，可以通过传感器检测到污水的水位并自动排放。

在安装和维护排污阀时，注意以下几点是很重要的。

首先，确保排污阀与管道之间的连接牢固，并使用合适的密封材料，以避免泄漏。

其次，定期检查和清洁排污阀，确保阀瓣和阀座之间没有堵塞物。

最后，根据排污阀的类型和使用情况，合理设置排污阀的排放时间和频率，以维持管道系统的正常运行。

总而言之，排污阀是控制管道流体排放的重要设备，它的工作原理基于阀瓣的开闭控制流量。

隔离阀：保障管道安全的利器
隔离阀（isolation valve）是一种常用的阀门设备，其作用是在
管路或容器中截断介质流动。

隔离阀的工作原理主要包括以下几个方面：
一、止回阀原理：隔离阀的止回阀板根据介质的流向，可以防止
介质逆流导致管道泄漏或混乱。

二、截断阀原理：隔离阀的截断阀门可以隔离管道，防止介质外
泄或管道的交叉污染。

三、调节阀原理：隔离阀还可以通过调节介质流量，实现对介质
的控制和调节。

隔离阀作为管道的第一道防线，可以保障管道的安全性和稳定性。

其主要优势有：
一、高效安全：隔离阀能够快速关闭，对于紧急情况能够迅速起
到防护作用。

二、维护简单：隔离阀的结构比较简单，维护起来较为方便。

三、寿命长：隔离阀的材质均选用高强度、耐腐蚀材料制造，具
有较长的使用寿命。

隔离阀的使用范围非常广泛，包括石油、化工、冶金、水处理等各个行业。

在使用过程中，需要注意安装位置的选择、操作方式的正确性以及定期的维护保养等问题。
