消火栓系统识图习题

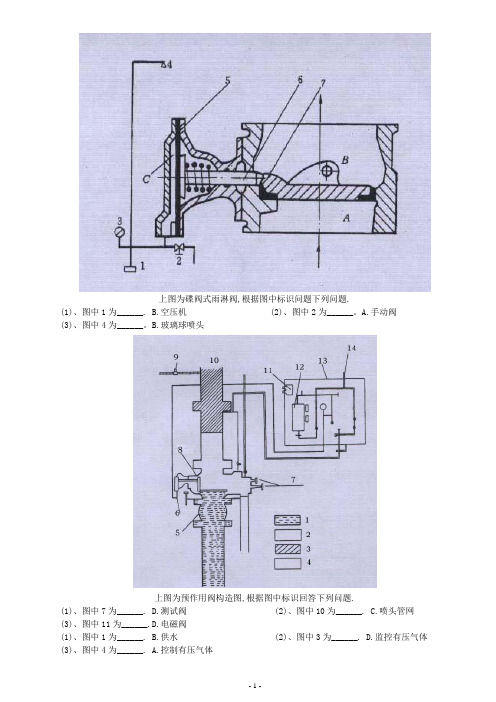

上图为碟阀式雨淋阀,根据图中标识问题下列问题.(1)、图中1为______. B.空压机 (2)、图中2为______。

A.手动阀(3)、图中4为______。

B.玻璃球喷头上图为预作用阀构造图,根据图中标识回答下列问题.(1)、图中7为______. D.测试阀 (2)、图中10为______. C.喷头管网(3)、图中11为______.D.电磁阀(1)、图中1为______. B.供水 (2)、图中3为______. D.监控有压气体(3)、图中4为______. A.控制有压气体上图为自动喷水泡沫联用灭火系统系统图，根据图中标识回答下列问题(1)、图中28为______。

C.排气阀 (2)、图中29为______。

A.观测计(3)、图中30为______。

B.注液管 (1)、图中25为______。

C.泡沫缸调和阀(2)、图中26为______。

A.比例混合器 (3)、图中27为______。

C.注入口(1)、图中22为______。

B.节流孔板 (2)、图中23为______ C.水表(3)、图中24为______。

B.过滤器 (1)、图中19为______。

A.放水阀(2)、图中20为______。

D.排水漏斗（或管） (3)、图中21为______。

A.压力表(1)、图中16为______。

C.延迟器 (2)、图中17为______。

B.消防安全指示阀(3)、图中18为______。

A.试警铃阀 (1)、图中12为______。

C水流指示器(2)、图中14为______。

A.胶囊 (3)、图中15为______。

C.感烟探测器(1)、图中9为______。

B.排水管 (2)、图中10为______。

A.末端试水装置(3)、图中11为______ A.闭式喷头 (1)、图中5为______ B.控制箱(2)、图中6为______B.泡沫缸 (3)、图中8为______。

A.进水管(1)、图中2为______。

识图重点一·填空题1.在给排水，采暖，热水供应，燃气，及空调用制冷系统中的冷，热媒等管道工程中常用的管材有焊接钢管，无缝钢管，铜管，铸铁管，铝塑管。

2.管道的链接方法螺纹连接，法兰连接，焊接连接，承插连接。

3.控制附件用以启闭管路，调节水压和水量。

4.通风空调工程中常用型钢有角钢，圆钢，扁钢和槽钢，用以制作风管法兰，支吊架和风管部件。

5.供暖系统主要有热源，供暖管道和散热设备三部分组成。

6.热水供暖系统按循环动力不同还可分为自然循环系统和机械循环系统两类。

7.供暖，给水及热水供应系统的金属管道立管管卡安装，楼层高度小于或等于5米，每层必须安装一个；楼层高度大于5米，每层不得少于2个。

8.室外供热管道的敷设方式有架空敷设，地沟敷设和直埋敷设三种。

9.室内给水系统按用途可分为三类：生活给水系统，生产给水系统，消防给水系统。

10.热水系统按循环管道的情况不同分为：全循环系统，半循环系统，不循环系统。

11.消防栓箱是将室内消火栓，消防水龙带，消防水枪及电气设备集装于一体。

12.离心式水泵的主要工作部分有泵轴，叶轮，泵壳。

13.流速式水表按叶轮构造不同分为旋翼式（小于50mm）和螺翼式（大于50mm）。

14.自然通风是利用空气的自然压力使空气流动换气。

15.空气调节系统的分类方法有许多，按其空气处理设备设置的情况可分为集中式，分散式和半集中式空调三种类型。

16.管道保温结构由绝热层，防潮层，保护层三个部分组成。

17.暖卫工程施工图一般由以下部分组成：首页，系统平面图，剖面图，系统图。

18.给水排水施工图中标高以米为单位，一般应注写到小数点后第三位。

19.常用的导线可分为绝缘导线和裸导线。

20.6-10千伏室内变电所主要由三部分组成：高压配电室，变压器室，低压配电室。

21.电缆的敷设方式有直接埋地敷设，电缆隧道敷设，电缆沟敷设，电缆桥架敷设，电缆排管敷设。

二.判断A卷判断1.采暖施工图包括首页，平面图，系统图，祥图等。

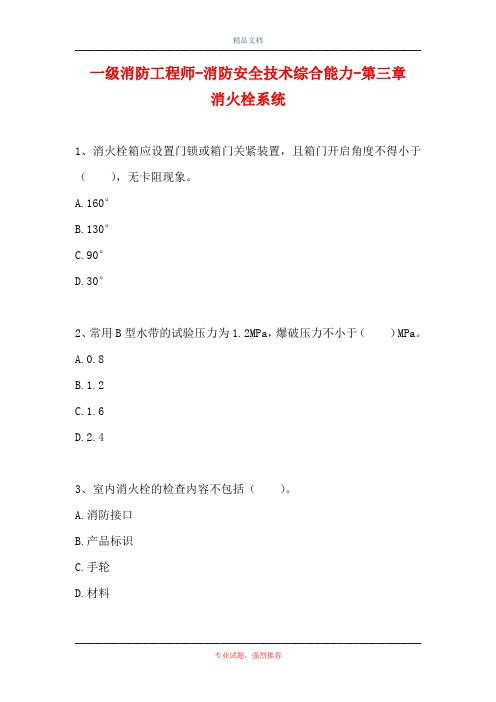

一级消防工程师-消防安全技术综合能力-第三章消火栓系统1、消火栓箱应设置门锁或箱门关紧装置，且箱门开启角度不得小于（），无卡阻现象。

A.160°B.130°C.90°D.30°2、常用B型水带的试验压力为1.2MPa，爆破压力不小于（）MPa。

A.0.8B.1.2C.1.6D.2.43、室内消火栓的检查内容不包括（）。

A.消防接口B.产品标识C.手轮D.材料4、消防水带按（）可分为橡胶衬里消防水带和乳胶衬里消防水带等。

A.内口径B.使用功能C.衬里材料D.承受工作压力5、冬季室外温度低于（）的地区，地下消火栓井口需作保温处理。

A.-10℃B.-20℃C.-30℃D.-50℃6、下列有关消火栓安装要求说法，正确的是（）。

A.消火栓安装位于人行道沿上0．8m处，采用钢制双盘短管调整高度，进行内外防腐B.室外地上式消火栓安装时，消火栓顶距地面高为1．0mC.室外地下式消火栓应安装在消火栓井内，消火栓井内径不应小于1.5mD.冬季室外温度低于-10℃的地区，地下消火栓井口需进行保温处理7、水带长度小于水带长度规格（）m以上的，则可以判为该产品为不合格。

A.0．5B.1．0C.1．5D.2．08、室外阀门井中，进水管上的控制阀门应每个季度检查（）次，核实其处于全开启状态。

A.一B.两C.三D.四9、室内消火栓应（）至少进行一次全面的检查维修。

A.每周B.每月C.每半年D.每年10、下列不属于室外消火栓系统主要组成部分的是（）。

A.室外消防给水管网B.消防水池C.消防水泵D.报警控制设备11、进水口公称通径为150mm的消火栓，其吸水管出水口应选用规格为（）mm消防接口，水带出水口应选用规格为（）mm的消防接口。

A.150，150B.150，80C.150，65D.80，6512、消防水带在试验压力状态下，继续加压，升压至试样爆破，其爆破时压力不应小于水带工作压力的（）倍。

室内消火栓系统施工图识图实例讲解消防给水设备是建筑物最经济有效的消防设施；室内消火栓系统是建筑物内部最常见的消防给水设施，它的任务，就是将室内消火栓管网内具备一定压力的水在火灾发生时，通过消火栓、水带、水枪喷射火场，使一般的燃烧物质降温灭火。

消火栓系统在平时是一个封闭的、静止的系统，管网内部维持着一定的压力，一旦火警发生，其水流方向将是由室外给水管网、消防水泵、水泵接合器、高位水箱等处流向消火栓的终端：水枪。

我们通过本节的学习，掌握室内消火栓系统的识图方法，锻炼识图能力，学习一些室内消火栓系统的基本知识。

一、室内消火栓系统施工图识图准备1. 建筑整体情况分析（1）本楼位于某城市，楼高49.80m，共14层。

回顾2.2.2.2工程概况中叙述的内容，我们得知本楼属于二类高层建筑，并有相应的消防规范可以依循。

（2）本楼属于综合楼性质，内部包含了公共大厅、办公室、客房等使用功能。

由于室内空间的使用功能繁杂，造成室内空间被隔断的相对零乱，所以各个布置室内消火栓箱的位置会有相应的变化。

二、室内消火栓系统的负一层内容识图生活给水系统和消防给水系统有别于上一节学习过的生活污水系统，都属于给水系统的范畴，所以我们援引生活给水系统的识图方法和顺序来对室内消火栓系统进行识读。

我们做好上述识图准备之后，开始从本教材所提供的某综合楼给排水工程施工图的消火栓给水管道系统图(水施-13)开始阅读。

在阅读此系统图的时，我们采用先简后繁的顺序来逐步阅读。

并随时在相关的平面图上印证。

通读水施-13后，发现本图的右边偏下的地方，有两台水泵及一套管道、管件。

如图2.38中的小方框中所示。

水施-13下方有一系列管道组成的一个封闭式管网。

如图2.30中的大方框中所示。

图2.30 消火栓给水管道系统图在负一层中的内容1. 系统图中小方框内容的识图。

系统图小方框中的内容，就是消火栓泵及其配套的管道、管件的系统图。

图2.31 消火栓给水泵及管道系统图图2.32 消火栓给水泵及管道平面图图2.31和图2.32中关于管道穿墙、水泵、标高、阀门等我们都能识读清楚。

上图为碟阀式雨淋阀,根据图中标识问题下列问题.(1)、图中1为______. B.空压机 (2)、图中2为______。

A.手动阀(3)、图中4为______。

B.玻璃球喷头上图为预作用阀构造图,根据图中标识回答下列问题.(1)、图中7为______. D.测试阀 (2)、图中10为______. C.喷头管网(3)、图中11为______.D.电磁阀(1)、图中1为______. B.供水 (2)、图中3为______. D.监控有压气体(3)、图中4为______. A.控制有压气体上图为自动喷水泡沫联用灭火系统系统图，根据图中标识回答下列问题(1)、图中28为______。

C.排气阀 (2)、图中29为______。

A.观测计(3)、图中30为______。

B.注液管 (1)、图中25为______。

C.泡沫缸调和阀(2)、图中26为______。

A.比例混合器 (3)、图中27为______。

C.注入口(1)、图中22为______。

B.节流孔板 (2)、图中23为______ C.水表(3)、图中24为______。

B.过滤器 (1)、图中19为______。

A.放水阀(2)、图中20为______。

D.排水漏斗（或管） (3)、图中21为______。

A.压力表(1)、图中16为______。

C.延迟器 (2)、图中17为______。

B.消防安全指示阀(3)、图中18为______。

A.试警铃阀 (1)、图中12为______。

C水流指示器(2)、图中14为______。

A.胶囊 (3)、图中15为______。

C.感烟探测器(1)、图中9为______。

B.排水管 (2)、图中10为______。

A.末端试水装置(3)、图中11为______ A.闭式喷头 (1)、图中5为______ B.控制箱(2)、图中6为______B.泡沫缸 (3)、图中8为______。

A.进水管(1)、图中2为______。
