500X持压泄压阀

16种阀门动态工作原理图，值得珍藏的干货！1、200P型减压阀该阀安装于管路中，主要稳定出口压在设定的范围，保证出口的压力不因进口压力的变化而变化，当出口压力低于设定值时，阀瓣在弹簧力的作用下打开，水流通过，当出口压达到设定值时，出口压直接传递与膜片下方，与弹簧形成对抗，使阀瓣关闭切断通水。

2、DHH44X微阻缓闭消声止回阀在阀门用于止排水管道，安装在水泵出口处，用来防止介质倒流或消除破坏性水锤，当水泵开始工作或防止压力开始升高时。

阀瓣在进口压力作用下打开，介质大量通过，同时介质进入管壁气缸内，使活塞运动到工作位置，当水泵停止或进口压力下降时，阀瓣在回水压力作用下在先快速关闭百分之九十，由于活塞处于工作位置，剩百分之十左右的关闭形成，由活塞组织缓慢关闭，从而消除了快速关闭所形成的水锤。

3、HH44X微阻缓闭止回阀在阀门用于止排水管道，安装在水泵出口处，用来防止介质倒流或消除破坏性水锤，当水泵开始工作或防止压力开始升高时。

阀瓣在进口压力作用下打开，介质大量通过，同时介质进入管壁气缸内，使活塞运动到工作位置，当水泵停止或进口压力下降时，阀瓣在回水压力作用下在先快速关闭百分之九十，由于活塞处于工作位置，剩百分之十左右的关闭形成，由活塞组织缓慢关闭，从而消除了快速关闭所形成的水锤。

4、HH46X、HH48X、HH49X 型微阻缓闭蝶式止回阀该系列阀门主要应用于污水、清水、海水等介质的排水管道上，既能防止介质的倒流，又能有效限制破坏性水锤，保证管型性的安全，当介质压力进入阀门时，消阀瓣在介质作用下打开，大量的介质通过，同时介质进入大油缸内，使小活塞处于工作位置，当阀门进口介质压力下降，系统压力介质回流时，小阀瓣回流介质的作用下先快速关闭百分之八十五，剩余百分之十五左右的关闭形成由小阀瓣组织缓慢关闭，从而消除了快速关闭所形成的破坏性水锤。

5、K7H44X水泵出口控制阀该阀安装在管路中，主要控制介质逆流，同时消除因介质突然逆流所产生的破坏性水锤，当进口压力突然降低，管路内介质产生逆流时，主阀上的单向阀关闭，主阀出口端的压力经导管进入控制室，控制室内压力渐渐上升，主阀瓣缓慢关闭。

泄压阀图例一些台商携带阀门样品来内地寻找生产厂家，面对这些小产品的微薄利益，国有企业不愿做，于是这些台商就找到了当地从事器械维修业务的渔民。

玉环多年渔业机械维护的实践，赋予了渔民们精湛的技艺。

他们经过一番揣摩和加工，做出了与样品品质不相上下的阀门，台商看后非常满意。

于是，玉环县便开始了阀门生产之路。

80年代后期，随着生产制造和工艺技术的逐渐成熟以及加工配套体系的形成，玉环阀门行业进入了快速发展时期，阀门生产企业增至上百家，产品开发出多个品种系列，“宇锚”、“永得胜”、“巨水”等自创品牌打响了玉环阀门在中国市场的知名度。

进入90年代，一批有技术、有资金的人才纷纷办厂，股份制和个体私营企业蓬勃兴起，玉环阀门生产企业也迅速“膨胀”，数量和规模逐渐扩大。

到今天，玉环县已拥有1000多家阀门生产企业，阀门行业年产值达90多亿元，占全国阀门行业总产值的30%，首页>>产品中心>>泄压阀一、产品[泄压阀]的详细资料：产品型号：500X产品名称：泄压阀产品特点：500x泄压／持压阀王要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。

消防泵关闭后还可以减小水锤的冲击。

也用于大型供水系统的水锤消除装置．并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确保系统循环畅通无阻，使阀门能安全可靠地运行。

系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。

二、泄压阀主要外形连接尺寸：D N 20 25 32 40 50 65 80 1012515202530354045L 150 16182020321624129233356495622698787914978H1 463 463463516516525375966537098058559539910301030H 557 557557616162564275808864113511851325138514451445订货须知：一、①泄压阀产品名称与型号②泄压阀口径③泄压阀是否带附件二、若已经由设计单位选定公司的泄压阀型号，请按泄压阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：流量控制阀可调式减压阀遥控浮球阀液压水位控制阀排泥阀紧急关闭阀压差旁通平衡阀水泵控制液动排泥阀隔膜式多功能水泵控制阀缓闭式止回阀200X减压阀电磁遥控球阀定水位器遥控浮球阀液压水位控制阀WM3隔膜式多功能水泵控制阀当前位置：上海工洲阀门有限公司首页 >> 产品展示 >>水利控制阀>>泄压阀>>安全泄压阀产品名称：安全泄压阀产品型号：AX742X产品口径：DN15-500产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品简介：制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

500X—10/16/25/40（C）泄压/持压阀使用说明书可拉伐阀门（上海）有限公司一、产品概述500X—10/16/25/40（C）泄压/持压阀是一种隔膜型水力自动控制阀门。

该产品主要由主阀、泄压/持压导阀、球阀、止回阀、压力表等构造而成。

主要特点是既可以当作泄压阀，也可以当作持压阀。

作为泄压阀时可将供水管道中超过泄压/持压导阀安全设定值之上的压力释放，维持管道中的压力于安全设定值以下，以防止管道中的高压或突压毁损管道或其它设备；作为持压阀时可维持主阀上游供水压力于某一设定值以上，以保证主阀上游供水区的压力。

此阀可用于高层建筑消防测试循环系统及工业、农业、生活等给水、排水系统管道中，保持水压和保护管道及其设备。

二、性能参数公称压力PN（MPa）1.01.62.5 4.0工作压力（MPa）1.01.62.5 4.0试验压力壳体试压（MPa）1.52.43.8 6.0密封试压（MPa）1.11.82.5 4.4泄压调节范围（MPa）0.2~0.80.2~1.20.4~2.00.4~3.0持压调节范围（MPa）0.2~0.80.2~1.20.4~2.00.4~3.0泄压/持压压力波动相对于进口压力的误差范围±10%适用介质无杂物的清水、污水介质适宜温度0℃~80℃三、主阀上制控管路、元件布置示意图四、工作原理作泄压阀：当泄压/持压导阀调整为泄压状态时，主阀进口端的一部分水通过单向止回阀、泄压/持压导阀，流向主阀控制室。

此时主阀处于关闭状态。

当进口压力超过泄压/持压导阀设定的安全值时，泄压/持压导阀开启，主阀阀瓣开启，使管路泄压。

当压力恢复到安全值时，泄压阀门自动关闭。

作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。

主阀控制室升压，主阀关闭。

当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室降压主阀开启，开始排水，即保持了上游水压。

这时，主阀控制腔内的压力与主阀进口端的压力相等。

热水器可调流量的泄压阀规格书
泄压阀是热水器中的重要安全装置，用于控制热水器的压力和温度，保障用户的安全。

泄压阀的规格书通常包括以下几个方面的信息：
1. 泄压阀的型号和规格，包括泄压阀的型号、尺寸、材质、额定流量和工作压力等参数。

这些参数对于选择合适的泄压阀至关重要，以确保其能够适应热水器的工作条件。

2. 安装要求，泄压阀的规格书通常会包括安装要求，例如安装位置、安装方式、连接方式等，这些信息对于安装人员来说非常重要。

3. 使用说明，规格书中通常也会包括泄压阀的使用说明，包括使用条件、维护周期、维护方法等，这些信息有助于用户正确地使用和维护泄压阀。

4. 性能参数，泄压阀的规格书还会包括一些性能参数，例如泄压阀的启闭压力、泄压流量、密封性能等，这些参数对于评估泄压阀的性能非常重要。

5. 安全标准，规格书中通常也会包括泄压阀符合的安全标准，例如国家标准、行业标准等，这些信息对于评估泄压阀的安全性能非常重要。

总的来说，泄压阀的规格书是用户、安装人员和维护人员了解泄压阀性能、安装要求和使用方法的重要参考资料，能够帮助用户正确选择、安装和使用泄压阀，确保热水器的安全运行。

在选择泄压阀时，建议仔细阅读规格书，了解其各项参数和要求，以确保选择到符合实际需求的产品。

可调式减压可调式减压稳压阀稳压阀200X 型可调式减压稳压阀与500X 型稳压泄压阀，可调式减压稳阀与稳压泄压阀的技术参数，结构图、工作原理和安装图介绍。

200X 可调式减压稳压阀200X 型减压稳压阀属于先导薄膜式减压阀，主要用来调节与控制主阀的出口压力，主阀出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变其出口压力。

可用于生活给水、消防系统及工业给水系统。

可调式减压稳压阀工作原理水流通过导管进入主阀的控制室、并建立向下的压力，出口压力也通过导管作用在导阀的膈膜下并与导阀的调节弹簧相对抗。

当下游压力超过导阀弹簧设定值时，导阀关闭，控制室内的水排泄量为0，上阀腔可变压力达到最大，则主阀盘紧阀座减压阀出口减小。

可调式减压稳压阀连接尺寸公称通径尺寸(mm)DN(mm)L宽H20150245195 25160254208 32180263222 40200272237 50203282254 65216292272 80241310282 100270330303 125300358344 150330385385 200400438437 250480490532 300550550600 350622617677 400685693764 450750778862 500811873972 6009359801096可调式减压稳压阀调节方法1、关闭上游隔离阀，开启下游隔离阀泄压，使下游压力降低0.1MPA以下后，关闭下游隔离阀。

2、将导阀调节螺钉拧至最上方位置。

3、慢慢开启上游隔离至全开。

4、慢慢向下拧紧调节螺钉，出口压力将逐步升高，直到设定值时将调节螺钉锁订。

5、如果调压过头，须从第一步开始重新调，只能冲低压往高压调。

可调式减压稳压阀组的安装压力表弹性座封闸阀过滤器200X减压阀泄压阀阀泄压稳压泄压500X稳压500X型稳压/泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。

如对您有帮助，可购买打赏，谢谢

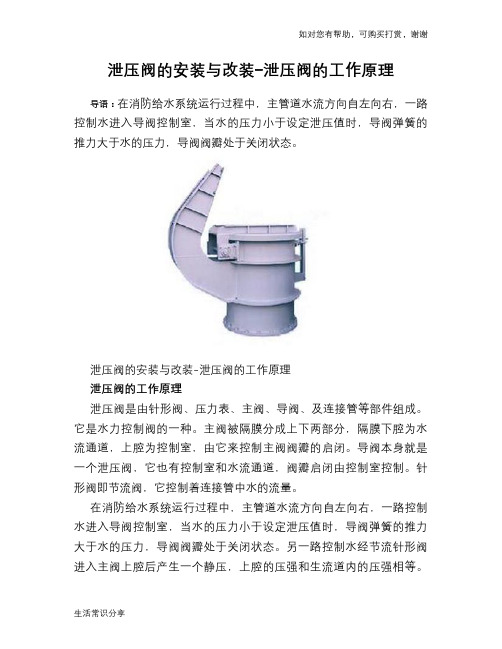

泄压阀的安装与改装-泄压阀的工作原理
导语：在消防给水系统运行过程中，主管道水流方向自左向右，一路控制水进入导阀控制室，当水的压力小于设定泄压值时，导阀弹簧的推力大于水的压力，导阀阀瓣处于关闭状态。

泄压阀的安装与改装-泄压阀的工作原理
泄压阀的工作原理
泄压阀是由针形阀、压力表、主阀、导阀、及连接管等部件组成。

它是水力控制阀的一种。

主阀被隔膜分成上下两部分，隔膜下腔为水流通道，上腔为控制室，由它来控制主阀阀瓣的启闭。

导阀本身就是一个泄压阀，它也有控制室和水流通道，阀瓣启闭由控制室控制。

针形阀即节流阀，它控制着连接管中水的流量。

在消防给水系统运行过程中，主管道水流方向自左向右，一路控制水进入导阀控制室，当水的压力小于设定泄压值时，导阀弹簧的推力大于水的压力，导阀阀瓣处于关闭状态。

另一路控制水经节流针形阀进入主阀上腔后产生一个静压，上腔的压强和生流道内的压强相等。

生活常识分享。

水利控制阀>>泄压阀>>泄压阀产品详细信息其它阀系列价格供用户或设计院工程项目做预算电动二通阀价格底阀价格电动二通阀价格呼吸阀阻火器价格流量计价格水处理器价格橡胶接头价格一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

安全泄压阀工作原理图安全泄压阀是一种常用于工业设备和管道系统中的阀门，用于控制和调节系统中的压力，以确保系统在超过安全压力时能够安全泄压，防止设备或管道的损坏和事故的发生。

下面是安全泄压阀的工作原理图及详细说明。

1. 泄压阀主体结构安全泄压阀由主体、阀芯、弹簧、调节螺母等组成。

主体通常采用铸铁或不锈钢材料制造，具有良好的耐压性能和密封性能。

阀芯是控制压力的关键部件，通常由不锈钢或铜制成。

弹簧用于提供阀芯的闭合力，以保持阀门在正常工作状态下的密封性。

调节螺母用于调整阀芯的开启压力。

2. 工作原理当系统的压力超过设定的安全压力时，安全泄压阀开始工作。

工作原理如下：- 当系统压力低于安全压力时，阀芯被弹簧闭合，阀门处于关闭状态，阻止介质流动。

- 当系统压力达到或超过安全压力时，压力作用在阀芯上，克服弹簧的闭合力，使阀芯开始向上移动。

- 阀芯上的密封面离开阀座，形成泄压通道，介质开始通过泄压通道流出，以降低系统压力。

- 当系统压力下降到安全范围内时，弹簧的闭合力将阀芯推回原位，阀门再次关闭，停止泄压。

3. 调节和维护为了确保安全泄压阀的正常工作，需要进行定期的调节和维护：- 调节螺母：根据系统的安全压力要求，通过旋转调节螺母来调整阀芯的开启压力，以确保阀门在正确的压力范围内工作。

- 清洁和润滑：定期清洁阀门的内部和外部，确保阀门的密封面和运动部件无杂质和损坏。

同时，使用适当的润滑剂对阀门进行润滑，以减少摩擦和磨损。

- 检查和更换：定期检查阀门的工作状态和密封性能，如发现异常或损坏，及时更换阀芯、弹簧等部件。

总结：安全泄压阀是一种用于控制和调节系统压力的重要设备，它通过工作原理中的阀芯和弹簧的协同作用，实现系统压力超过安全范围时的泄压功能。

定期的调节和维护可以确保阀门的正常工作和密封性能，从而保证系统的安全运行。

持压泄压阀规格型号全文共四篇示例，供读者参考第一篇示例：持压泄压阀，顾名思义就是具有持压和泄压功能的阀门。

在工业生产中，持压泄压阀被广泛应用于管路系统中，用于控制管路系统的压力，并确保其在安全范围内运行。

持压泄压阀通过调节阀门的开合程度，可以实现管路系统的持压或泄压操作，以满足生产过程中的要求。

本文将重点介绍持压泄压阀的规格型号，帮助读者了解该产品的特点及适用范围。

一、持压泄压阀的基本原理持压泄压阀一般由阀体、阀盖、阀芯、弹簧等部件组成。

当管路系统的压力超过一定设定值时，阀芯会被压缩弹簧推开，从而实现泄压操作；当管路系统的压力低于设定值时，阀芯会关闭阀门，实现持压操作。

通过调节弹簧的张紧度和阀芯的设计，可以实现不同压力下的持压和泄压操作。

二、持压泄压阀的规格型号1. 型号：SV100-15规格：口径15mm，压力范围0.1-1.0MPa特点：阀门材质为不锈钢，抗腐蚀性能好；采用高弹性弹簧，响应速度快；适用于小流量气体管道系统。

特点：阀门采用黄铜材质，耐高温性能好；内部采用特殊密封结构，泄压效果显著；适用于中等流量液体管道系统。

特点：阀门材质为碳钢，适用于高压管道系统；带有压力表接口，方便用户监控系统压力；可定制不同口径和压力范围的产品。

三、持压泄压阀的应用领域持压泄压阀广泛应用于石油化工、电力、冶金、化肥、医药等领域的管道系统中，用于控制管道系统的压力，并确保其安全稳定运行。

持压泄压阀在长时间运行过程中，能够有效减少管道系统的泄漏风险，提高生产效率，保障生产设备的长期运行。

持压泄压阀作为关键的管道控制装置，在工业生产中发挥着重要作用。

通过选择适合的规格型号的持压泄压阀，可以确保管道系统在高效、安全的状态下运行。

希望本文对读者有所帮助，谢谢阅读。

第二篇示例：持压泄压阀规格型号是一种常见的阀门产品，广泛应用于各种工业领域中，用于控制流体的压力和流量。

持压泄压阀的作用是在系统中保持设定的压力，并在压力超过设定值时释放多余的流体，以保护系统不受损坏。

控制阀的结构工作原理：水利控制阀是以管道介质压力为动力，进行启闭、调节的阀门。

它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同，可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水力电动控制阀、紧急关闭阀等。

导阀随介质的液位和压力的变化而动作，由于导阀种类很多，可以单独使用或几个组合使用，就可以使主阀获得对水位和水压及流量等进行单独和复合调节的功能。

但主阀阀体类似截止阀，阀门全开时，其压力损失比其他阀门要大得多，且各个开度损失系数越是与全闭状态接近，越是剧增，阀门口径越大就越显著。

100X 工作原理：当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。

当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。

当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

200X 工作原理：当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。

当出口压力高于导阀弹簧设定值时，导阀关闭。

控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。

由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。

进口压力使主阀开启。

在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。

调节导阀弹簧即可设定出口压力。

400X工作原理：当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。

调定主阀上部的流量调节阀，可为主阀设定一定开度。

调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
