压差旁通阀的工作原理
压差旁通阀是一种常用于调节压力的设备，它的工作原理如下：
1. 压差控制阀构成：压差旁通阀由阀体、阀芯、弹簧和调节螺母等部分组成。
阀体上面有进口口和两个出口口，两个出口口之间有一个调节螺母，用来调节阀芯的开度。
2. 压差控制原理：当介质从进口流入阀体时，由于阀芯的存在，形成了两个通道，一个是直接从进口通向一个出口，另一个则经过阀芯后流向另一个出口。
这样就形成了两个不同的通道，导致两个出口之间产生了不同的压差。
3. 工作过程：当系统的进口压力增加时，阀芯受到上方压力的作用，向下移动，打开另一个出口，让多余的流体通过另一个出口排出，从而使两个出口之间的压力差保持在设定范围内。
4. 稳定性调节：调节螺母的位置可以改变阀芯的开度，从而调节压差旁通阀的通流量。
当调节螺母向上调节时，阀芯的开度增大，通流量增加；反之，通流量减小。
通过调节螺母的位置，可以实现对压力的精确控制和稳定性调节。
总之，压差旁通阀通过调节阀芯的开度，控制两个出口之间的压力差，实现对压力的调节和控制。
压差旁通阀的选择计算为保证空调冷冻水系统中冷水机组的流量基本恒定；冷冻水泵运行工况稳定，一般采用的方法是：负荷侧设计为变流量，控制末端设备的水流量，即采用电动二通阀作为末端设备的调节装置以控制流入末端设备的冷冻水流量。
在冷源侧设置压差旁通控制装置以保证冷源部分冷冻水流量保持恒定，但是在实际工程中，由于设计人员往往忽视了调节阀选择计算的重要性，在设计过程中，一般只是简单的在冷水机组与用户侧设置了旁通管，其旁通管管径的确定以及旁通调节阀的选择未经详细计算，这样做在实际运行中冷水机组流量的稳定性往往与设计有较大差距，旁通装置一般无法达到预期的效果，为将来的运行管理带来了不必要的麻烦，本文就压差调节阀的选择计算方法并结合实际工程作一简要分析。
一压差调节装置的工作原理压差调节装置由压差控制器、电动执行机构、调节阀、测压管以及旁通管道等组成，其工作原理是压差控制器通过测压管对空调系统的供回水管的压差进行检测，根据其结果与设定压差值的比较，输出控制信号由电动执行机构通过控制阀杆的行程或转角改变调节阀的开度，从而控制供水管与回水管之间旁通管道的冷冻水流量，最终保证系统的压差恒定在设定的压差值。
当系统运行压差高于设定压差时，压差控制器输出信号，使电动调节阀打开或开度加大，旁通管路水量增加，使系统压差趋于设定值；当系统压差低于设定压差时，电动调节阀开度减小，旁通流量减小，使系统压差维持在设定值。
二选择调节阀应考虑的因素调节阀的口径是选择计算时最重要的因素之一，调节阀选型如果太小，在最大负荷时可能不能提供足够的流量，如果太大又可能经常处于小开度状态，调节阀的开启度过小会导致阀塞的频繁振荡和过渡磨损，并且系统不稳定而且增加了工程造价。
通过计算得到的调节阀应在10％－90％的开启度区间进行调节,同时还应避免使用低于10％。
另外，安装调节阀时还要考虑其阀门能力PV(即调节阀全开时阀门上的压差占管段总压差的比例)，从调节阀压降情况来分析，选择调节阀时必须结合调节阀的前后配管情况，当PV值小于0.3时，线性流量特性的调节阀的流量特性曲线会严重偏离理想流量特性，近似快开特性，不适宜阀门的调节。

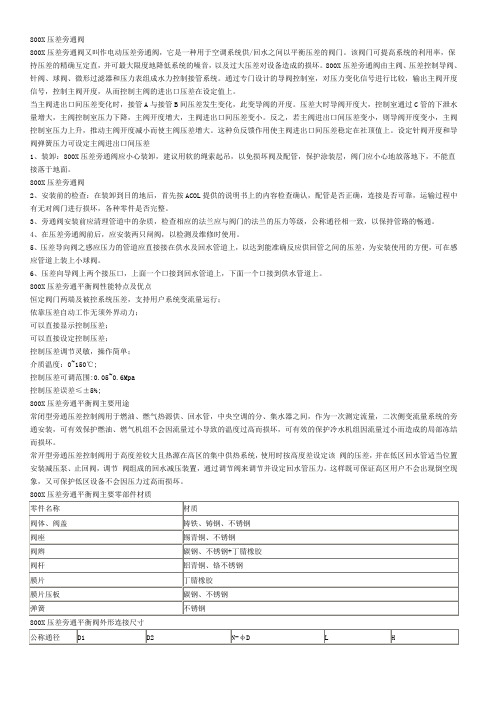

800X压差旁通阀800X压差旁通阀又叫作电动压差旁通阀，它是一种用于空调系统供/回水之间以平衡压差的阀门。
该阀门可提高系统的利用率，保持压差的精确互定直，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。
800X压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。
通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。
当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。
压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。
反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。
这种负反馈作用使主阀进出口间压差稳定在社顶值上。
设定针阀开度和导阀弹簧压力可设定主阀进出口间压差1、装卸：800X压差旁通阀应小心装卸，建议用软的绳索起吊，以免损坏阀及配管，保护涂装层，阀门应小心地放落地下，不能直接落于地面。
800X压差旁通阀2、安装前的检查：在装卸到目的地后，首先按ACOL提供的说明书上的内容检查确认，配管是否正确，连接是否可靠，运输过程中有无对阀门进行损坏，各种零件是否完整。
3、旁通阀安装前应清理管道中的杂质，检查相应的法兰应与阀门的法兰的压力等级，公称通径相一致，以保持管路的畅通。
4、在压差旁通阀前后，应安装两只闸阀，以检测及维修时使用。
5、压差导向阀之感应压力的管道应直接接在供水及回水管道上，以达到能准确反应供回管之间的压差，为安装使用的方便，可在感应管道上装上小球阀。
6、压差向导阀上两个接压口，上面一个口接到回水管道上，下面一个口接到供水管道上。
800X压差旁通平衡阀性能特点及优点恒定阀门两端及被控系统压差，支持用户系统变流量运行；依靠压差自动工作无须外界动力；可以直接显示控制压差；可以直接设定控制压差；控制压差调节灵敏，操作简单；介质温度：0~150℃;控制压差可调范围:0.05~0.6Mpa控制压差误差≤±5%;800X压差旁通平衡阀主要用途常闭型旁通压差控制阀用于燃油、燃气热源供、回水管，中央空调的分、集水器之间，作为一次测定流量，二次侧变流量系统的旁通安装，可有效保护燃油、燃气机组不会因流量过小导致的温度过高而损坏，可有效的保护冷水机组因流量过小而造成的局部冻结而损坏。
压差旁通阀电动压差旁通阀压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。
电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量，从而使供回水干管两端的压差恒定。
广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。
电动压差旁通阀常用于气体或液体系统，控制气体或液体管路与回路之间的压差。
把电动压差旁通阀安装在系统水泵附件的旁通管路中，当系统压差增大而超过控制阀设定值时，阀门则进而开大，使更多的水流经旁通阀，从而使系统压差减小。
相反，压差的减小导致阀门开度减小从而使系统压差增加。
自力式压差旁通阀旁通阀又名自力式旁通压差阀，自力式自身压差控制阀自力式自身压差控制阀（旁通式-C）在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设值，阀塞即自动打开。
并在感压膜的作用下自动调节开度，保持阀门两端压差相对恒定，依靠自身的压差工作，不需任何外来动力，性能可靠。
性能特点：自力式自身压差控制阀为电动压差控制阀替代产品。
其优点是无需外动力，靠系统本身压力工作，有效的提高了运行安全系数，比传统电动压差控制阀更为安全可靠，解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率，并且自力式自身压差控制阀便于安装，节省费用。
自力式自身压差控制阀的用途：自力式自身压差控制阀应用于冷（热）源机组的保护。
安装于集、分水器之间旁通管上，当用户侧部此经过，以保证机组流量不小于限制值。
自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。
比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。
这种情况如热源在低外可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。
空调系统中旁通阀的作用和原理：空调系统的的压差旁通阀是用在冷水机组的集水器与分水器之间的主管道上的，其原理是通过压差控制器感测集水器与分水器两端水压力，然后根据测试到的压力计算出差值，再由压差控制器根据计算出的差值与预先设定值进行比较决定输出方式，以控制阀门是增加开度或减少开度，从而来调节水量，以达到平衡主机系统的水压力的目的。
压差阀目录ZYC型自力式压差控制阀低真空电磁压差充气阀DYC-Q压差旁通平衡阀-800X压差旁通平衡阀压差旁通平衡阀压差旁通阀-800X压差旁通阀无压差电磁阀-ZCT无压差电磁阀电磁真空压差式充气阀DYC-JQ、GYC-JQ自力式压差控制阀-ZYC自力式压差控制阀自力式压差控制阀ZYC自力式差压调节阀-ZZV自力式差压调节阀自力式差压调节阀-ZZYW型自力式差压调节阀ZYC型自力式压差控制阀一、产品[自力式压差控制阀]的详细资料：产品型号：ZYC型产品名称：自力式压差控制阀产品特点：ZYC型自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。
适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低噪音，平衡阻力，消除热网和水力失调。
二、主要技术参数：型号公称压力壳体实验压力压差控制范围定压差型可调压差型ZYC-16一H3T16MPa 2.4MPa10KPa、20KPa、30KPa10.30KPa三、ZYC型自力式压差控制阀主要外型尺寸(法兰连接尺寸按GB4216规定)：DN mm 连接方式LmmH(mm)流量m3／h适用介质介质温度主要零件材料定压差型可调压差型15螺纹1109514502-1水0～100℃阀体、上盖和下盖为铸铁、阀芯201101101500.3-1.5 2511513016505-2为铜、膜片为尼龙强化橡胶、弹簧为不锈钢32法兰1301401901-44020019034015-6502152053552-8652302403903-12802753005005-2010029035055010-3012531038058015-45订货须知：一、①ZYC 型自力式压差控制阀产品名称与型号②ZYC 型自力式压差控制阀口径③ZYC 型自力式压差控制阀是否带附件二、若已经由设计单位选定公司的ZYC 型自力式压差控制阀型号，请按ZYC 型自力式压差控制阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：WM341系列隔膜可调式减压阀波纹管式减压阀T44H/Y 型波纹管减压阀YZ11X 直接作用薄膜式水用减压阀直接作用薄膜式减压阀内螺纹活塞式蒸汽减压阀Y45H/Y 型手动双座蒸汽减压阀Y945H/Y 型电动双座蒸汽减压阀YB43X 固定比例式减压阀比例式减压阀高灵敏度蒸汽减压阀首页>>产品中心>>真空充气阀类>>DYC-Q系列低真空电磁压差充气阀DYC-Q系列低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。
为保证空调冷冻水系统中冷水机组的流量基本恒定；冷冻水泵运行工况稳定,一般采用的方法是：负荷侧设计为变流量,控制末端设备的水流量,即采用电动二通阀作为末端设备的调节装置以控制流入末端设备的冷冻水流量.在冷源侧设置压差旁通控制装置以保证冷源部分冷冻水流量保持恒定,但是在实际工程中,由于设计人员往往忽视了调节阀选择计算的重要性,在设计过程中,一般只是简单的在冷水机组与用户侧设置了旁通管,其旁通管管径的确定以与旁通调节阀的选择未经详细计算,这样做在实际运行中冷水机组流量的稳定性往往与设计有较大差距,旁通装置一般无法达到预期的效果,为将来的运行管理带来了不必要的麻烦,本文就压差调节阀的选择计算方法并结合实际工程作一简要分析.一压差调节装置的工作原理压差调节装置由压差控制器、电动执行机构、调节阀、测压管以与旁通管道等组成,其工作原理是压差控制器通过测压管对空调系统的供回水管的压差进行检测,根据其结果与设定压差值的比较,输出控制信号由电动执行机构通过控制阀杆的行程或转角改变调节阀的开度,从而控制供水管与回水管之间旁通管道的冷冻水流量,最终保证系统的压差恒定在设定的压差值.当系统运行压差高于设定压差时,压差控制器输出信号,使电动调节阀打开或开度加大,旁通管路水量增加,使系统压差趋于设定值；当系统压差低于设定压差时,电动调节阀开度减小,旁通流量减小,使系统压差维持在设定值.二选择调节阀应考虑的因素调节阀的口径是选择计算时最重要的因素之一,调节阀选型如果太小,在最大负荷时可能不能提供足够的流量,如果太大又可能经常处于小开度状态,调节阀的开启度过小会导致阀塞的频繁振荡和过渡磨损,并且系统不稳定而且增加了工程造价.通过计算得到的调节阀应在10％－90％的开启度区间进行调节,同时还应避免使用低于10％.另外,安装调节阀时还要考虑其阀门能力PV<即调节阀全开时阀门上的压差占管段总压差的比例>,从调节阀压降情况来分析,选择调节阀时必须结合调节阀的前后配管情况,当PV 值小于0.3时,线性流量特性的调节阀的流量特性曲线会严重偏离理想流量特性,近似快开特性,不适宜阀门的调节.三调节阀的选择计算调节阀的尺寸由其流通能力所决定,流通能力是指当调节阀全开时,阀两端压力降为105Pa,流体密度为1g/cm3时,每小时流经调节阀的流体的立方米数.进口调节阀流通能力的表示方式通常有cv和kv两种,其中kv=c,而cv是指当调节阀全开时,流通60oF的清水,阀两端压力降为1b/in2时每分钟流过阀门的流量,cv=1.167kv.压差旁通调节装置示意图如下:〔1〕确定调节阀压差值〔⊿P〕如上图所示,作用在调节阀上的压差值就是E和F之间的压差值,由于C-D旁通管路与经过末端用户的D-U-C管路的阻力相当,所以E-F之间的压差值应等于D-U-C管路压差<指末端用户最不利环路压差>减去C-E管段和F-D管段的压差值.〔2〕计算调节阀需要旁通的最大和最小流量对于单机组空调机系统,根据末端用户实际使用的最低负荷就可以确定最小负荷所需的流量,从而确定最大旁通流量,其公式为:G=<Q-Qmin>*3.6/CP*⊿T <1>公式中,G为流量单位为〔m3/h〕,Q为冷水机组的制冷量<KW>,Qmin空调系统最小负荷<KW>, CP为水的比热, CP=4.187kJ/kg.oC,⊿T为冷冻水供回水温差,一般为5 oC根据实际可调比 RS＝10〔PV〕1/2 <2>即可算出调节阀的旁通最小流量〔3〕计算压差调节阀所需的流通能力CC=316G*<⊿P/ρ〕-1/2 <3>公式中, ρ为密度,单位为〔g/cm3〕,G为流量,单位为〔m3/h〕,⊿P为调节阀两端压差,单位为〔Pa〕.根据计算出的C值选择调节阀使其流通能力大于且最接近计算值.〔4〕调节阀的开度以与可调比的验算.根据所选调节阀的C值计算当调节阀处于最小开度以与最大开度情况下其可调比是否满足要求,根据计算出的可调比求出最大流量和最小流量与调节阀在最小开度与最大开度下的流量进行比较,反复验算,直至合格为止.四调节阀选型实例某写字楼共十二层,建筑面积约为11000平米,层高3.6米,采用一台约克螺杆冷水机组,制冷量为1122KW.〔1〕压差的确定经水力计算,系统在最小负荷〔旁通管处于最大负荷〕情况下总阻力损失H约为235KPa 在系统冷冻水供回水主干管处设置压差旁通控制装置,旁通管处冷源侧水管道阻力损失为80KPa,末端最不利环路阻力损失为155 KPa.〔2〕通调节阀水量计算：经过计算知,该空调系统在其最小支路循环时,其负荷为最小负荷,约为总负荷的35％,利用公式〔1〕 G=<Q-Qmin>*3.6/CP*⊿T,算得所需旁通得最大流量为125.4m3/h,再由最不利环路压差155 KPa.〔3〕流通能力的计算根据公式〔2〕C=316G*<⊿P/ρ>-1/2 算得C=100.6〔4〕调节阀选型下表为##恒星泵阀制造##的ZDLN型电子式电动直通双座调节阀的技术参数表,由公式〔2〕算得C=100.6,该调节阀的固有流量特性为直线型和等百分比特性,按照等百分比特性选择最接近的C值,得到管径为DN80,C值为110,符合选型要求.公称通径DN<mm>2532405065100125150200250300400额定流量系数Kv直线12.119.430.348.375.9121193.6302.5484759121019362920等百分比1117.627.54469.3110176275440110017602700额定行程L<mm>16254060120公称压力PN〔MPa>1.6、4.0、6.4固有流量特性直线、等百分比固有可调比R50：1信号范围〔mA.DC>0～10、4～20电源电压220V、50Hz作用方式故障时：全开、全闭、自锁位允许泄漏〔1/h>10-3×阀额定容量工作温度t< ℃>常温型-20～200、-40～250、-60～250散热型-40～450、-60～450高温型450～650低温型-60～-100、-100～-200、-200～250〔5〕调节阀的开度与可调比验算旁通管段总长为6m,查上表当C=110时,由公式<4> ⊿P=ρ<316G/C>2 得到⊿P＝129.8 KPa,当旁通管道采用与调节阀相同的管径时,当旁通管道最大水量为125.4m3/h,经过水力计算,总沿程损失为42.8 KPa,总局部损失为23 KPa,调节阀两端压差为129.8－42.8－23=64KPa<129.8 KPa,阀门能力PV=64/129.8=0.49,这时调节阀的流量特征曲线为等百分比特性,此时处理的实际最大旁通水量为88.1m3/h<125.4m3/h,其流量只有系统要求的最大旁通流量的70%,由公式<2>可以求得实际可调比Rs=7,即实际最小流量为88.1/7=12.6m3/h,最大流量与最小流量显然均不能满足实际要求,所以旁通管的管径选择DN80不合适.按照上述计算方法,继续试算,当选用DN125的旁通管时,计算得调节阀两端压差为123.2 KPa,PV=0.95,此时处理的最大旁通水量为122.1m3/h,相对开度为90％,相对流量为97.3%,由公式〔2〕可以求得实际可调比Rs=9.7,即最小旁通水量为122.1/9.7=12.6 m3/h 与调节阀工作在10％的开度下的流量12.21 m3/h相比已非常接近.此时调节阀的流量特性已接近理想流量特性曲线,已能满足系统需要.五结论通过以上分析,可以得出如下结论：〔1〕调节阀流通能力C的确定是选择调节阀至关重要的一步,只有流通能力C计算正确,调节阀才有可能满足工艺要求.〔2〕调节阀的阀门能力PV也是选择调节阀的重要指标之一,原则上要尽可能选择大的Pv值.〔3〕调节阀的实际可调比Rs是决定调节阀能否满足工艺要求的参数之一.实际可调比往往远远小于理想可调比,但是在选择调节阀时要尽可能使实际可调比接近最大值.〔4〕调节阀所能通过的最大流量与最小流量是选择计算的关键环节,这两个数值应该由实际可调比与工艺要求共同决定.〔5〕通过工程实例可以看出旁通管的管径的计算也很重要,如果未经计算就选择与调节阀相同的口径则无法满足工艺要求.通过以上5点可以看出压差调节阀在空调冷冻水系统的调节控制中占有比较重要的地位,只有经过仔细计算,才能使所选择的压差调节阀满足工艺要求.。
800X压差平衡（旁通）阀说明书产品简介本公司生产的压差（旁通）阀主要应用于空调系统供／回水之间，保证供／回水之间的压差于一固定值，提高系统能量的利用率，降低噪音，以及防止过大压差对系统设备的损坏，800X压差平衡（旁通）阀优越于其他平衡阀的地方在于它没有执行机构。
完全靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
该阀由主阀、压差向导阀、针形阀、球阀、微型过滤器等组成。
如下图所示。
主要零件与材料序名称材料序号名称材料号1螺塞碳钢10压力表组合件2阀体铸铁、铸钢、不锈钢11吊环碳钢3阀杆2Cr1312球阀铜合金4螺母不锈钢13压簧50CrVA 5密封圈橡胶14压差向导阀铜合金6阀盘碳钢15螺柱、螺母不锈钢7膜片压板铸铁、碳钢16针形阀铜合金8橡胶膜片丁腈橡胶１７压力表组合件9阀盖铸铁、铸钢、不锈钢１８微型过滤器不锈钢部分产品主要结构尺寸（模具更改恕不另行通知）DN L PN10PN16PN25Z-ΦdD D1D2D D1D2D D1D2PN10PN1.6PN25502051651251001651251001651251004-184-184-18 652161851451201851451201851451204-184-188-18 802402001601352001601352001601358-188-188-18 1002802201801552201801552351901608-188-188-22 1253302502101852502101852702201888-188-188-26 1503602852402102852402103002502188-228-228-26 2004203402952653402952653603102788-2212-2212-26 25050039535032040535532042537033212-2212-2612-30 30053044540036846041037548543039012-2212-2616-30 35062050546042852047043655549044816-2216-2616-32 40070056551548258052348562055050516-2616-3016-36 45074561556553264058554567060055520-2620-3020-36 50081067062058571565060873066061020-2620-3420-36 60092078072568584084077084577071820-3020-3620-41工作原理：当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此压差通过接管作用于导阀膜片两侧，改变导阀的开度。
800X压差旁通平衡阀简介：800X压差旁通平衡阀通过安装在空调系统分水器和集水器中间的旁通管上安装压差旁通阀，稳定冷冻水供、回水之间的压差。
压差旁通阀可以提供空调系统管道的平衡效果，保存准确的平衡值，可大幅度的降低管道系统出现的噪音及由于过大压差所造成的设备损失。
保证了系统的平衡功能。
800X压差旁通平衡阀概述：800X压差旁通平衡阀应用于暖通空调管路系统供水与回水管道之间以平衡压差的阀门。
压差旁通阀可提高系统的利用率，保持压差的设定值。
800X压差平衡阀与其他平衡阀的区别在于它无需任何执行机构，便可完全通过介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型控制阀门。
800X压差旁通平衡阀技术参数：通径压力：DN50~DN200(2"~8")公称压力：PN16/PN25控制压差范围：0.1MPa~0.5MPa工作温度：0°C~85°C密封试验：1.1PN壳体试验：1.5PN适用介质：水用途：自来水厂、商业建筑等阀体材质：球墨铸铁、不锈钢304800X压差旁通平衡阀结构图800X压差旁通平衡阀工作原理：当介质通过压差旁通平衡阀主阀进出口间压差发生变化时，导阀两端的压差发生变化，导阀开度发生变化，压差大时导阀开度大，控制室的泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。
反之，主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。
这种负反馈作用使主阀进出口间压差稳定在设定值上。
设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。
800X压差旁通平衡阀产品功能：可提高系统的利用率，保持压差的准确恒定值，并可大限度地降低系统的噪音，以及过大压差对设备造成的损坏。
800X压差旁通平衡阀产品应用及特点：应用区域：建筑、水处理等。
产品特点：1.启闭无摩擦；2.上装式结构；3.密封性能可靠；4.操作方便；5.适用范围广。
压差旁通阀电动压差旁通阀压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。
电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量，从而使供回水干管两端的压差恒定。
广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。
电动压差旁通阀常用于气体或液体系统，控制气体或液体管路与回路之间的压差。
把电动压差旁通阀安装在系统水泵附件的旁通管路中，当系统压差增大而超过控制阀设定值时，阀门则进而开大，使更多的水流经旁通阀，从而使系统压差减小。
相反，压差的减小导致阀门开度减小从而使系统压差增加。
自力式压差旁通阀旁通阀又名自力式旁通压差阀，自力式自身压差控制阀自力式自身压差控制阀（旁通式-C）在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设值，阀塞即自动打开。
并在感压膜的作用下自动调节开度，保持阀门两端压差相对恒定，依靠自身的压差工作，不需任何外来动力，性能可靠。
性能特点：自力式自身压差控制阀为电动压差控制阀替代产品。
为安全可靠，解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率，并且自力式自身压差控制阀便于安装，节省费用。
自力式自身压差控制阀的用途：此经过，以保证机组流量不小于限制值。
自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。
比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。
这种情况如热源在低外可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。
空调系统中旁通阀的作用和原理：空调系统的的压差旁通阀是用在冷水机组的集水器与分水器之间的主管道上的，其原理是通过压差控制器感测集水器与分水器两端水压力，然后根据测试到的压力计算出差值，再由压差控制器根据计算出的差值与预先设定值进行比较决定输出方式，以控制阀门是增加开度或减少开度，从而来调节水量，以达到平衡主机系统的水压力的目的。
产品名称：800X压差旁通阀一、概述800X压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。
通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。
其工作原理是，当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。
压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。
反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。
这种负反馈作用使主阀进出口间压差稳定在社顶值上。
设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，广泛用于高层建筑、生活区等供水管网系统及城市供水工程二、主要外形连接尺寸产品名称：900X紧急关闭阀一、概述900X紧急关闭阀是由主阀、针阀、导阀、压力表以及接管等其他管件组成。
是一种用于消防用水与生活用水并联的供水系统中，用来调配供水方向的阀门。
当火灾发生时，消防急需大量用水就，900X紧急关闭阀立即切断生活用水，确保足够的消防用水；当消防停止用水压力减小时，阀门自动打开，呈常开状态，恢复生活供水。
其工作原理是，当主阀进口压力低于导阀设定的压力时，导阀此时处于开通状态，主阀上盖腔内压力与主阀出口压力相等，进口与出口存在压差，水流经阀口由出口流出。
当消防泵其动，或变频泵压力升高，超过导阀设定压力时，由主阀进口通向导阀控制管压力升高，作用在弹簧上的压力增大，向下压紧，带动阀芯下移，使导阀关闭，此时主阀进口压力通过节流阀不断补充到主阀阀盖上腔，因阀瓣受到的向下的压力大于向上的推力，主阀关闭。
值得注意的是，进口压力小于设定压力该阀一直处于开启状态，进口压力大于设定压力，该阀处于关闭状态。
该阀使系统无须另设专门的消防单独供水管网，大大地节约了建设成本和用水量。
该阀门控制灵敏度高，安全可靠，调试可简单，使用寿命长，用于生活小区中消防用水与生活用水并联的供水系统。
二、主要外形连接尺寸产品名称：管道倒流防止器一、倒流防止器用途概倒流防止器是根据目前供水官网，因回流造成严重污染情况；我单位引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新疑水力控制阀门，以确保生活饮用的卫生和安全，以填补国内阀门领域的空白。
第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。
普通型为两个止回阀串联而成，无安全排水。
次产品结构具有合理性、使用方便、密封性能强、坚固耐用及造型美观等特点。
倒流防止器产品广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。
倒流防止器主要阀门零件材质如下：二、倒流防止器主要技术参数公称压力：1.0～2.5MPa公称通径：50～800mm适用介质：水适用温度：0～80℃法兰标准：GB/T 17241.6-1998GB/T 9113.4-88试验标准：GB/T 13927API598三、倒流防止器主要外园尺寸：在正式安装倒流防止器之前,应彻底冲洗所有管道以排除其它不相关的麻烦,安装完毕后,初步启使用时,为了防止剧烈动作时损伤O形圈移位和内部组件的损伤,有必要遵循以下步骤:关闭出口闸阀,慢慢打开进水闸阀,主水缓慢充满阀内腔,打开各个测试球除阀腔内的空气,待阀腔充满水后,慢慢打开出水闸阀,让水充满整个管路.产品名称：HS41X防污隔断阀HS41X防污隔断阀,是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。
由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。
HS41X防污隔断阀主要技术参数公称压力：1.0～2.5MPa公称通径：50～600mm适用介质：水适用温度：0～80℃法兰标准：GB/T 17241.6GB/T 9113试验标准：GB/T 13927API598产品名称：100X遥控浮球阀一、概述遥控浮球阀（100X），是控制水池液位的水力控制阀。
利用管道上游的水压推动阀瓣上升，开启阀门，向水池供水；当水池液面到达所需高度时，浮球在浮力的作用下上升，从而关闭阀门，截断管道向水池的排放。
当水池排放掉水时，浮球下落，开通上腔的流通，此时，上游的压力又使阀瓣上升，开启阀门，使管道继续向水池供水。
此阀，浮球动作迅速，液位控制准确度高，灵活耐用，水位不受水压干扰且关闭紧密不漏水。
主要安装在高层建筑水塔、水池的进水管道上。
阀门产品名称：200X减压稳压阀一、概述200X减压阀是一种利用介质自身能量了调节与控制管路压力的智能型阀门。
用于生活给水、消防给水及其他工业给水系统，通过调节减压导阀，即可调节主阀的出口压力。
出口压力不因进口压力、进口流量的变化而变化，安全可靠地将出口压力维持在设定直上，并可根据需要调节设定直以达到减压目的。
该阀减压精确，性能稳定、安全可靠、安装调节方便，使用寿命长。
二、主要外形连接尺寸产品名称：300X缓闭止回阀一、概述300X型缓闭止回阀；止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制阀接管系统。
利用水力自动操作，可使主阀得到最佳的开启和关闭速度。
防止水锺水击的产生，以达到缓闭消声的效果。
当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。
因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。
此阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、主要外形连接尺寸产品名称：400X流量控制阀一、概述400X流量控制阀，是一种采用高精度先导式方式控制流量多功能阀门。
适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减压，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。
该阀一改常规节流阀使用孔板或纯机械的减少能量在节流过程中的损失。
如遇紧急情况400XA流量控制阀可以完全截止流量，避免损失。
控制灵敏度高，安全可靠，调试简便，使用寿命长。
广泛适用于工业给水、高层建筑由水泵直接给水系统中，调节流.二、主要外形连接尺寸产品名称：500X持压泄压阀一、概述：500X持压泄压阀由主阀、导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。
利用水力自动操作，即可以作泄压阀用又可作持压阀用。
做泄压阀用时，可维持供水路压力在设定的安全值之下，保持主阀上游供水压力。
其工作原理，当导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、导阀、球阀B流向出口，此时主阀处于开启状态。
当进口压力超过导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。
当压力恢复到安全值时，泄压阀自动关闭。
作泄压阀时，各球阀常开。
当导阀调整为持压状态时，只要主阀进口水压底于导阀设定值，导阀即关闭。
主要控制室升压，主阀关闭。
当主阀上游供水压力超过导阀排至出口，控制室将压主阀开启，开始供水，即保持了上游水压。
作持压阀用时，球阀C常闭或用丝堵换下。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。
广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、主要外形连接尺寸产品名称：600X水力电动控制阀一、概述：600X水力电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。
通过电磁导阀可以实现对阀门开启和关闭的遥控。
加装附加装置后，可控制开启和关闭的速度。
当阀门从进口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时控制室内的水经电磁导阀、球阀流出。
球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。
当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压。
推动膜片关闭主阀。
本产品利用导阀控制阀门的开启和关闭，节省能源。
可代替其它阀门大型电动装置，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、主要外形连接尺寸产品名称：700X水泵控制阀一、概述700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。
水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。
剩余10%由回水关闭。
可防止水锤现象发生。
其工作原理：当水泵工作阀门向下游供水时，点此导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。
当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。
当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。
此时下游回水晶单向阀进入主阀控制室，控制室压力升高，主阀被关闭。
本产品利用电磁导阀控制，不需要其他装置和能源。
节约能源，保养简便，停泵平稳，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、主要外形连接尺寸。
