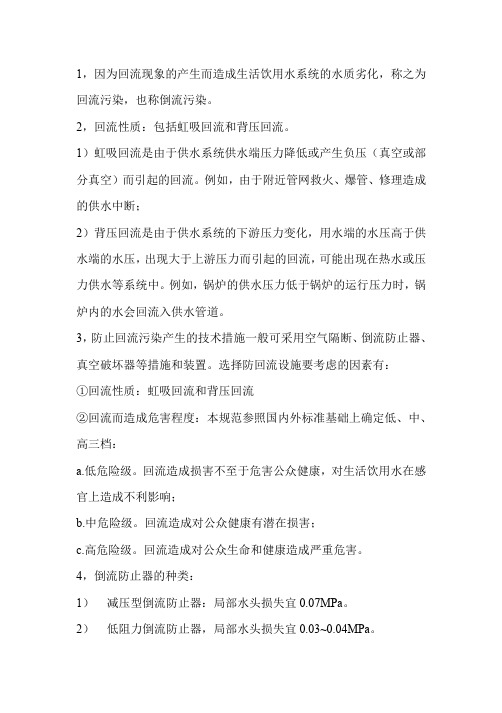

1，因为回流现象的产生而造成生活饮用水系统的水质劣化，称之为回流污染，也称倒流污染。
2，回流性质：包括虹吸回流和背压回流。
1）虹吸回流是由于供水系统供水端压力降低或产生负压（真空或部分真空）而引起的回流。
例如，由于附近管网救火、爆管、修理造成的供水中断；2）背压回流是由于供水系统的下游压力变化，用水端的水压高于供水端的水压，出现大于上游压力而引起的回流，可能出现在热水或压力供水等系统中。
例如，锅炉的供水压力低于锅炉的运行压力时，锅炉内的水会回流入供水管道。
3，防止回流污染产生的技术措施一般可采用空气隔断、倒流防止器、真空破坏器等措施和装置。
选择防回流设施要考虑的因素有：①回流性质：虹吸回流和背压回流②回流而造成危害程度：本规范参照国内外标准基础上确定低、中、高三档：a.低危险级。
回流造成损害不至于危害公众健康，对生活饮用水在感官上造成不利影响；b.中危险级。
回流造成对公众健康有潜在损害；c.高危险级。
回流造成对公众生命和健康造成严重危害。
4，倒流防止器的种类：1）减压型倒流防止器：局部水头损失宜0.07MPa。
2）低阻力倒流防止器，局部水头损失宜0.03~0.04MPa。
3）双止回阀倒流防止器器。
5，倒流防止器设置位置应满足下列要求：1)不应装在有腐蚀性和污染的环境；2)排水口不得直接接至排水管，应采用间接排水；3)应安装在便于维护的地方，不得安装在可能结冻或被水淹没的场所。
6，真空破坏器种类1）大气型真空破坏器：一种可在给水管内压力小于大气压时导入大气的真空破坏器，局部水头损失宜0.02MPa。
2）压力型真空破坏器：一种在给水管道内失压至某一设定压力时先行断流，继后产生真空时导入大气防止虹吸回流的真空破坏器，局部水头损失宜0.035~0.045MPa。
3）软管型真空破坏器：一种专用连接软管的真空破坏器。
7，真空破坏器的设置位置应满足下列要求：1）不应装在有腐蚀性和污染的环境；2）应直接安装于配水支管的最高点，其位置高出最高用水点或最高溢流水位的垂直高度，压力型不得小于300mm；大气型不得小于150mm；3）真空破坏器的进气口应向下。

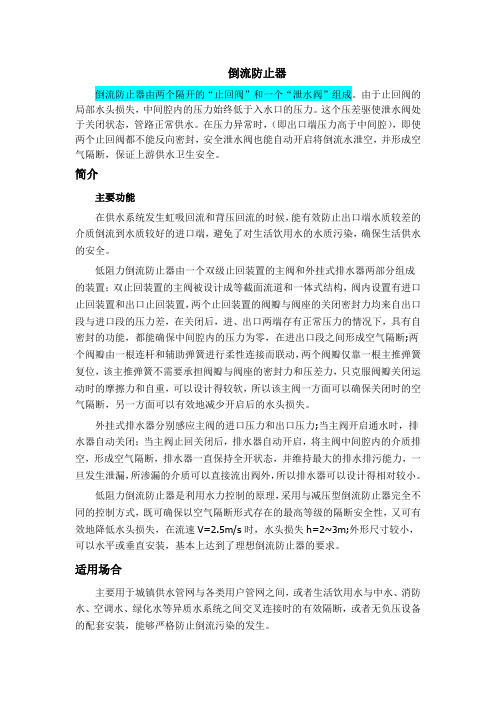

倒流防止器倒流防止器由两个隔开的“止回阀”和一个“泄水阀”组成。
由于止回阀的局部水头损失，中间腔内的压力始终低于入水口的压力。
这个压差驱使泄水阀处于关闭状态，管路正常供水。
在压力异常时，（即出口端压力高于中间腔），即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游供水卫生安全。
简介主要功能在供水系统发生虹吸回流和背压回流的时候，能有效防止出口端水质较差的介质倒流到水质较好的进口端，避免了对生活饮用水的水质污染，确保生活供水的安全。
低阻力倒流防止器由一个双级止回装置的主阀和外挂式排水器两部分组成的装置；双止回装置的主阀被设计成等截面流道和一体式结构，阀内设置有进口止回装置和出口止回装置，两个止回装置的阀瓣与阀座的关闭密封力均来自出口段与进口段的压力差，在关闭后，进、出口两端存有正常压力的情况下，具有自密封的功能，都能确保中间腔内的压力为零，在进出口段之间形成空气隔断;两个阀瓣由一根连杆和辅助弹簧进行柔性连接而联动，两个阀瓣仅靠一根主推弹簧复位，该主推弹簧不需要承担阀瓣与阀座的密封力和压差力，只克服阀瓣关闭运动时的摩擦力和自重，可以设计得较软，所以该主阀一方面可以确保关闭时的空气隔断，另一方面可以有效地减少开启后的水头损失。
外挂式排水器分别感应主阀的进口压力和出口压力;当主阀开启通水时，排水器自动关闭；当主阀止回关闭后，排水器自动开启，将主阀中间腔内的介质排空，形成空气隔断，排水器一直保持全开状态，并维持最大的排水排污能力，一旦发生泄漏，所渗漏的介质可以直接流出阀外，所以排水器可以设计得相对较小。
低阻力倒流防止器是利用水力控制的原理，采用与减压型倒流防止器完全不同的控制方式，既可确保以空气隔断形式存在的最高等级的隔断安全性，又可有效地降低水头损失，在流速V=2.5m/s时，水头损失h=2~3m;外形尺寸较小，可以水平或垂直安装，基本上达到了理想倒流防止器的要求。
倒流防止器建水规要求倒流防止器建水规1. 背景介绍倒流防止器是一种常用的水管设备，可以有效防止水流倒流。
在建水工程中，倒流防止器被广泛应用，以确保供水的安全性和稳定性。
2. 使用要求为了正确使用倒流防止器，以下是一些相关要求：•安装位置：倒流防止器应安装在水管的出口处，确保水流只能从指定方向流动。
•安装方式：倒流防止器应正确连接水管，确保接头紧固可靠，无漏水现象。
•定期检查：建议定期对倒流防止器进行检查，确保其正常工作。
如发现损坏或故障，应及时更换或修理。
•防冻措施：在寒冷地区，需要采取相应防冻措施，以防止倒流防止器被冻坏。
3. 实际应用示例以下是一些实际应用示例，帮助理解倒流防止器的使用要求：•例1：在一座居民区的供水网络中，倒流防止器安装在每个单元门前的水管上。
这些倒流防止器可以确保每个单元的自来水不会倒流到相邻单元，保证供水的安全性和独立性。
•例2：某个工业园区的供水系统中，倒流防止器被安装在每个厂房的水管出口处。
这些倒流防止器可以防止厂房使用的工业用水倒流回主供水管道，保护供水系统的正常运行。
•例3：在一个农村地区的灌溉系统中，倒流防止器被安装在灌溉用水的主干管道上。
这些倒流防止器可以防止灌溉用水的倒流，避免对上游水源造成污染和影响。
4. 总结倒流防止器在建水工程中发挥重要作用，使用要求包括安装位置、安装方式、定期检查和防冻措施。
合理的使用倒流防止器可以确保供水的安全性和稳定性，避免水流倒流带来的问题。
最后，希望大家在建水工程中能够根据实际情况正确使用倒流防止器，并定期检查和维护，以确保供水系统的正常运行。
5. 安装位置要求•出水口安装：倒流防止器应安装在水管的出口处，确保水流只能从指定方向流动。
•高度要求：倒流防止器的安装高度应符合设计要求，确保其正常工作。
•管道直径匹配：倒流防止器的管道直径应与水管直径匹配，保证良好的密封性能。
举例说明在一栋住宅楼的自来水供应管道中，倒流防止器被安装在每个单元门前的水管上。
倒流防止器在城市供水管网的应用林海;王琳;蔡文;季能平【摘要】本文从全过程保护生活饮用水管道水质的角度,侧重讨论了城市供水管网水质防回流污染的特点和要求,重点对倒流防止器应用技术和管理方面涉及的相关标准、性能要求、适用性、安装、设置、维护保养和使用寿命等因素进行综合分析,并对相关设施的管理权归属进行讨论,以确保倒流防止器等防回流设施能够长期、持续、有效地维持其安全性能.【期刊名称】《城镇供水》【年(卷),期】2018(000)002【总页数】6页(P27-31,88)【关键词】倒流防止器;安全性能;污染等级;适用场合;设置原则;安装维护;使用寿命【作者】林海;王琳;蔡文;季能平【作者单位】上海浦东茂自来水工程有限公司,上海200127;上海城投水务(集团)有限公司,上海200002;上海浦东威立雅自来水公司,上海200001;上海上龙供水设备有限公司,上海200062【正文语种】中文1.倒流防止器相关标准、性能要求和适用性倒流防止器是供水管道水质隔断的重要设施，目前倒流防止器分为减压型倒流防止器、低阻力倒流防止器和双止回阀倒流防止器三类产品，相应执行标准和性能要求见表1。
2.用户用水性质的甄别与水质回流污染等级划分依据GB50015-2003（2009年版）标准的附录A.0.1，对生活饮用水回流污染危害等级分为：高危污染、中危污染和低危污染三个等级（与用水性质对照详见表2）。
为了确保居民生活饮用水水质，市政供水水源基本上是建筑给水水源，在众多管道接口中，高危回流污染占少部分，中低危回流污染占极大部分；为了保证市政管网的水质安全，在与建筑给水管道连接时，水质隔断常以倒流防止器为主，在倒流防止器的设置和选择时，特别注意甄别用户用水性质，并与其回流污染危害等级相一致，才能保证市政供水管网的水质安全。
3.防回流污染设施的种类和设置原则3.1 防回流污染设施的设置原则按照GB50014-2006《室外给水排水设计规范》的第2.0.3条规定，生活饮用水水质必须达到《生活饮用水卫生标准》的要求。

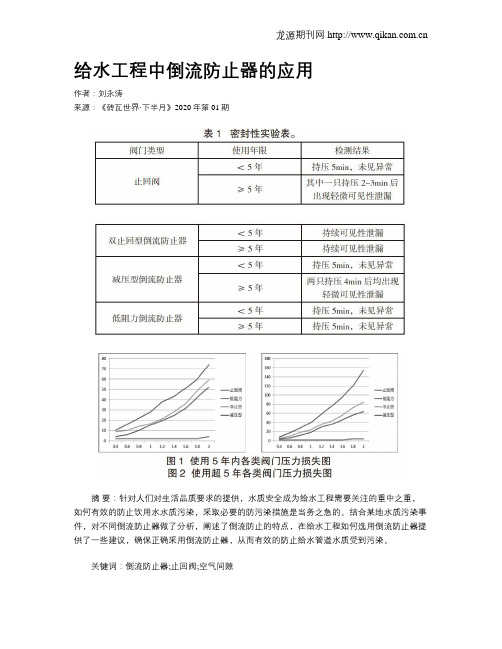

给水工程中倒流防止器的应用作者：刘永涛来源：《砖瓦世界·下半月》2020年第01期摘要：针对人们对生活品质要求的提供，水质安全成为给水工程需要关注的重中之重，如何有效的防止饮用水水质污染，采取必要的防污染措施是当务之急的。
结合某地水质污染事件，对不同倒流防止器做了分析，阐述了倒流防止的特点，在给水工程如何选用倒流防止器提供了一些建议，确保正确采用倒流防止器，从而有效的防止给水管道水质受到污染。
关键词：倒流防止器;止回阀;空气间隙一、研究背景苏州某区出现约17起水质反窜事件，管网水质受到污染，造成极大的社会影响，严重影响供水企业的社会信誉，供水企业对此事件逐一调查研究，最终发现水质反窜情况有企业工业用水、基建自用水、小区雨水收集等管网与自来水管网连接均为企业生产用水，且无防倒流措施。
针对此现象供水企业对供水管网中采取的倒流措施进行研究分析，最终确定采用倒流防止器能够有效防止管网水质受到污染。
二、原因分析对以上水质反窜事件进行分析，发现产生反窜现象主要由以下几种原因：（一）基建用户（1）、工地内部有自建的消防自备水源或施工自用水系统;（2）、内部自用水系统通过管道或其他途径与给水管道窜接;（3）、用户内部自用水系统有加压设施;（4）、没有安装防污阻断功能的设施。
（二）工业用户（1）、用户内部有自建的生产回用水、冷却循环用水等自用水系统，或消防自备水源等其他供水水源;（2）、内部自用水系统通过管道或其他途径与给水管道窜接;（3）、用户内部自用水系统有加压设施;（4、没有安装防污阻断功能的设施。
（三）住宅小区（1）、小区内部有雨水收集系统、消防用水等自用水系统;（2）、内部自用水系统通过管道或其他途径与给水管道窜接;（3）、小区内部自用水系统有加压设施;（4）、市政接驳入口没有安装防污阻断功能的设施。
（四）市政管网（1）、市政供水管网与其他管道窜接（如工业水厂管道）;（2）、市政供水管网与污水管网共同敷设。
减压型倒流防止器原理
减压型倒流防止器是一种用于防止管道系统中倒流的装置。
当介
质流动方向与管道系统设计方向相反时，减压型倒流防止器能够防止
管道系统内存在的倒流现象。
下面我们来探讨一下减压型倒流防止器
的原理。
减压型倒流防止器原理的核心是基于自动调节阀的原理。
减压型
倒流防止器通常由一个阀体和一组弹簧、阀盘组成。
当介质流动方向
与管道系统设计方向相反时，阀门将关闭以防止流体倒流。
当介质正常流动时，阀盘被介质的压力推向阀门打开方向，使其
保持开放状态。
此时，弹簧也会逐渐被压缩，直到达到一个平衡状态。
在这个平衡状态下，阀门完全打开，介质可以无阻碍地通过管道系统。
当介质流动方向改变，流速降低时，介质的压力也随之下降。
此
时弹簧开始起作用，它会逐渐放松并向阀盘施加力量。
阀盘随着压力
的下降而移向关闭方向。
当流速达到正常的流动速率时，阀门再次打
开以允许介质流过。
当介质流动方向与管道系统设计方向完全相反时，弹簧的力将完
全压缩阀盘以关闭阀门，以防止流体倒流。
此时，减压型倒流防止器
完成了其预定的功能。
总的来说，减压型倒流防止器通过利用弹簧和阀盘的相互作用，
自动调节管道系统中介质的流动。
它既可以控制介质的正常流动速率，又可以防止介质倒流，从而保护管道系统的运行安全，可靠性和长期
稳定性。
低阻力倒流防止器标准低阻力倒流防止器是一种用于管道系统中的重要设备，它的作用是防止流体在管道中发生倒流现象，从而保证管道系统的正常运行。
为了确保低阻力倒流防止器的性能和安全可靠性，制定了一系列的标准来规范其设计、制造和应用。
本文将对低阻力倒流防止器标准进行详细介绍。
首先，低阻力倒流防止器的设计标准是非常重要的。
设计标准应包括结构设计、材料选用、密封性能、耐压能力等方面的要求。
在设计过程中，需要考虑到流体的流速、压力、温度等因素，确保倒流防止器在各种工况下都能够正常工作。
此外，设计标准还应包括安装、维护和检修方面的要求，以确保倒流防止器的可靠性和使用寿命。
其次，低阻力倒流防止器的制造标准也是至关重要的。
制造标准应包括工艺流程、质量控制、检测手段等方面的要求。
在制造过程中，需要严格按照设计标准进行操作，确保每一个环节都符合要求，从而保证倒流防止器的性能和质量。
此外，制造标准还应包括产品标识、包装运输等方面的规定，以确保产品的追溯和安全运输。
最后，低阻力倒流防止器的应用标准是保证其正常运行的关键。
应用标准应包括安装位置、安装方式、使用条件、维护周期等方面的要求。
在使用过程中，需要严格按照应用标准进行操作，定期进行维护和检修，确保倒流防止器始终处于良好的工作状态，以防止意外事故的发生。
综上所述，低阻力倒流防止器标准涉及到设计、制造和应用等多个方面，对于保证其性能和安全可靠性具有重要意义。
只有严格遵守相关标准要求，才能够确保低阻力倒流防止器在管道系统中发挥应有的作用，保障工业生产和生活供水的正常进行。
希望本文对低阻力倒流防止器标准的介绍能够对相关人员有所帮助，促进行业的规范发展和安全生产。
壹水务倒流防止器安装说明YSW-FW壹水务倒流防止器是一种严格限定管道中水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流，以达到避免倒流污染的目的。
壹水务倒流防止器工作原理是利用介质流过进水止回阀时因机械阻力和过流水头损失而减压，使进口压力高于泄水阀腔的压力，而泄水阀膜片上部的压力为进口压力，膜片上部压力大于泄水阀腔和弹簧阻力，泄水阀维持关闭，介质正常流动，当进口压力与泄水阀腔的压力差小于0.02Mpa时，介质处于倒流的临界状态，这时泄水阀膜片上部压力小于泄水阀腔和弹簧的压力，泄水阀自动开启，将倒流介质排出管外，同时大量空气进入阀腔，形成空气隔断，杜绝介质倒流，大于0.02Mpa时泄水阀自动关闭。
阀后管网水压升高超过阀前进水端水压时，如第二单向止回阀密封完好，水体不会倒流，此时泄水阀关闭不泄水，当第二单向止回阀密封失灵产生渗漏时，泄水阀开启排水泄压。
安装位置1、由市政管网接入用户的引水管在水表后面与阀门之间的管道上。
2、消防水泵接合器上引入管或消防出水管上。
3、供水系统中有化学品注入的给水管上。
4、加热器的冷水进水管上，等可能产生倒流的供水管道上。
安装说明1、安装前，清洗所有管道。
2、壹水务倒流防止器按阀体箭头方向水平安装，安装位置应方便高度和维修。
3、壹水务倒流防止器两端应安装维修闸阀，进口前安装过滤器，而且应有一端装有可挠性接头。
4、泄水阀的排水口距离地面不应小于300mm，泄水阀下面应留有排水地沟。
5、安装完毕后，初次启动使用，应关闭出口闸阀，慢慢打开进口闸阀，让介质缓慢充满倒流防止器，打开各个测试球阀排除阀门空气，待阀腔充满水后，慢慢打开闸阀，让水充满管路。
6、进口介质压力变化时，泄水阀出现少量漏水属正常现象。
慧聪网厂家泊头市壹水务阀门厂为您提供壹水务YSW-FW壹水务倒流防止器的详细产品价格、产品图片等产品介绍信息，您可以直接联系厂家获取壹水务YSW-F W壹水务倒流防止器的具体资料，联系时请说明是在慧聪网看到的。
倒流防止器在生活给水系统中的应用
摘要倒流污染是导致小区供水管网水质二次污染的主要原因之一。
倒流防止器是一种防止倒流污染的有效装置。
文中介绍了倒流防止器的基本构造、工作原理以及应用。
关键词倒流污染交叉连接倒流防止器工作原理设置要求
中图分类号：v233.7+51文献标识码： a 文章编号：
引言：理论上城市自来水供水水质均达到了国家饮用水标准，满足生活饮用水水质要求，但是在管道输送的过程中，却易受到意外污染。
如管道锈蚀、管材选用不当、建筑内管道与市政管道连接没有采取适当的防护措施等。
为保证居民生活用水的卫生与安全，必须防止小区供水管网水质二次污染。
除了严格治理水环境污染、改进净水工艺、提高出厂水质、严控输水管网本身污染以及优化管材外，还须根除管网交叉连接引起的倒流污染，消除二次污染源。
倒流防止器（backflow preventers）是保证用水安全、防止管网交叉连接引起的水质二次污染的有效措施。
其主要特点是严格限制管道中水的单向流动流，在任何工况下防止管道中水的倒流。
从而彻底防止了倒流流污染，保证用水的卫生、安全。
1 交叉连接和倒流污染
交叉连接：根据美国awwa（美国水工协会）的定义，在饮用水给水系统中，凡用水终端到饮用水管道接入点之间管路，皆称为“交叉连接”。
非生活用水管道，或因长期不用而使水变质（如消防管
网），或因配水出口极易玷污（如游泳池，冷却塔等），它们对管网的水质构成严重威胁，一旦产生倒流，生活饮用水管网就会被严重污染。
倒流污染：由于用户端管路压力升高或市政供水压力降低等原因，均会产生“压力倒流或者虹吸倒流”现象，造成倒流水通过“交叉连接”返回市政管网，引发倒流污染事故，严重威胁人民的身体健康和供水安全。
2 倒流防止器的构造
图1倒流防止器的外观及构造图
倒流防止器（图1），又称防污隔断阀，是“一种严格限定管道中的压力水只能单向流动的水力控制组合装置”（见《倒流防止器》cj/t 160-2002定义），它是由两个隔开的止回阀、一个中间腔及液压控制的安全泄水阀组合而成的阀组。
倒流防止器采用减压方式，利用液体从高压流向低压的原理，绝对防止倒流。
它结构合理，零件耐损、安全可靠、维修周期长等特点。
通常安装于生活饮用水入户管上。
3 倒流防止器的工作原理
倒流防止器主要用在市政供水管网与小区或者用户管道中间。
其功能就是为了将不同水质管道系统有效隔断，在阀门关闭状态下，即使存在内泄漏，也能防止水质较差的用户端渗漏至水质好的供水端，有效避免倒流污染。
以下是倒流防止器在几种不同供水状态下
的工作原理状况。
3.1 当系统管网供水压力正常状态时，用户正常用水，进出水止回阀开启，水流会顺利地流过倒流防止器，中间腔泄水阀受压差δp（图1中δp=p1-p2）作用，因为这个压差δp控制着倒流防止器泄水阀阀瓣的启闭，压差的产生使泄水阀处于稳定关闭状态，不产生排水；在系统用户不用水零流量状态时，进水止回阀和出水止回阀受弹簧推力作用迅速自动关闭，中间腔泄水阀受压差δp（图1中δp=p1-p2）作用呈关闭状态，不产生排水。
3.2 当系统供水管网压力p1下降，但p1＞0.02mpa，且0.012≤δp≤0.023mpa时，⑴用户不用水零流量状态，出水止回阀受弹簧推力作用自动关闭，中间腔泄水阀自动开启排除阀腔内一小部分积水，防止回流。
压差δp恢复到正常范围后，泄水阀自动关闭，故泄水量很小。
⑵当系统出水管道因某种原因压力p3＞p2时，只要出水止回阀不泄漏，压差δp在正常范围内，中间腔泄水阀关闭，不产生泄水，也不会产生回流。
3.3防止虹吸回流：
给水系统管网供水端压力p1继续下降，且p1≤0.02mpa，此时无论中间阀腔压力p2多大，泄水阀均自动开启排除中间腔积水，空气进入中间阀腔形成空气隔断或者维持最大泄水能力（出水止回阀严重泄漏情况下）。
这时，即使管网供水端压力p1继续下降形成负压，甚至出现进水止回阀密封被破坏情况，也不会发生虹吸回流。
3.4防止背压回流：
出水管路因某种原因压力p3上升，且p3接近甚至大于p1，进、出水止回阀受弹簧推力作用自动关闭。
此时如出水止回阀存在泄漏（关不严）现象，中间腔的水压p2将随之升高，当压差δp≤
0.023mpa时，泄水阀自动开启将回流水排出，空气进入中间阀腔形成空气隔断，防止背压回流。
当δp恢复至≥0.024mpa时，泄水阀自动关闭复位。
从上述工作原理可知，只要在配水管网的适当位置安装了倒流防止器，在管网有可能发生倒流危险时，通过倒流防止器的自动泄水阀将其阀腔内的水部分或者全部泄掉，即可防止倒流现象的发生，从而杜绝了倒流污染。
4 倒流防止器的安装要求
倒流防止器应水平安装，阀盖朝上，泄水口朝下。
安装时应按箭头方向，不得逆向安装；安装环境应清洁并保证不被液体淹没，有足够的维护空间。
安全泄水阀的出口距地面高度应大于300mm，并不得被水或杂物所淹没。
安装地点应有排水设施。
倒流防止器安装前要清洗管路；倒流防止器前后应设置阀门，用于关闭或开启水流通道，以便于维修时更换倒流防止器。
倒流防止器前应设置过滤器，用于去除管路中的杂物。
倒流防止器的构造和工作原理决定了其具有较大的局部水头损失，选用倒流防止器时应在各种流速工况下参考该产品的水头损失曲线，一般压力型倒流防止器的水头损失可达0.05~0.10mpa。
5 倒流防止器的设置要求

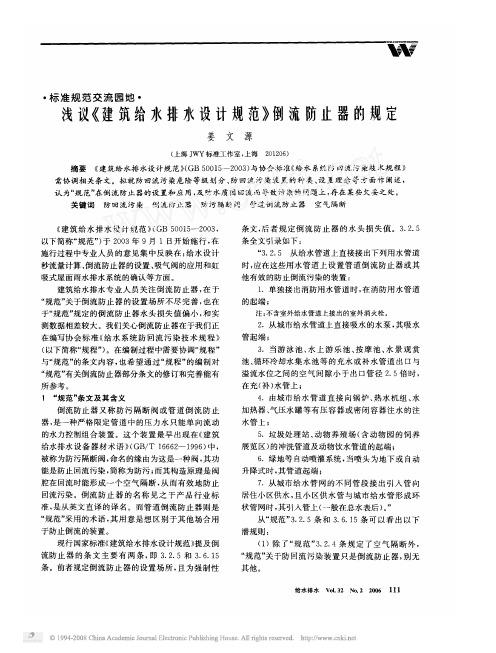

现行《建筑给水排水设计规范》在第3.2.5节规定了需要设置倒流防止器的部位：
从城镇给水管网的不同管段接出两路及两路以上的引入管，且与城镇给水管形成环状管网的小区或建筑物，在其引入管上设置倒流防止器；
从城镇生活给水管网直接抽水的水泵的吸水管上；
利用城镇给水管网水压且小区引入管无防回流设施时，向商用的锅炉、热水机组、水加热器、气压水罐等有压容器或密闭容器注水的进水管上。
从小区或建筑物生活用水管道上单独接出消防用水管道时，在消防用水管道的起端。
从生活饮用水贮水池抽水的消防水泵出水管上。
6 设置倒流防止器需要注意的问题
《规范》3.2.5条详细列出了应设置倒流防止器的部位、场所。
设计人员选用时不能不顾场合到处都设，应充分考虑防污染、节能减排、降低投资等因素。
首先，不要重复设置倒流防止器。
因倒流防止器水力损失较大，防止回流污染的同时，也降低了管网的可利用压力，不利于节能要求，因此要避免倒流防止器的重复设置。
如小区市政引入管已设置倒流防止器，叠压供水设备吸水管上就不必再设，只需设单个止回阀即可。
再者，按照回流造成的危害程度，规范确定了低、中、高档三档危险等级，参照危险等级，应该优先选择空气隔断、真空破
坏器等措施防回流污染，尽力减少水力损失，节约能源。
7 结论
倒流防止器是一种防止管网倒流污染的有效装置。
在发达国家已应用了几十年，但是在我国使用时间却并不长，从人们认识上、使用上都存在着差异。
我们应该正确理解设置倒流防止器仅为了防止倒流污染，对于其他原因造成的污染应该区别对待。
并且应该充分考虑节水、节能、防污染等因素，在具体工程区别对待，正确选择，使防倒流污染防患于未然。
参考文献：
1. 中华人民共和国建设部.cb 50015-2003，《建筑给水排水设计规范》。
2. 赵锂等。
《建筑给水排水设计手册上、下册》。
中国建筑工业出版社。
3. 丁再励、余超。
生活饮用水系统防止倒流污染的几个问题。
给水排水，2008.。
