接触网承力索归位作业指导书编制：审核：批准：2023年9月10日发布2023年9月20日实施承力索归位作业指导书一、适用的范围本作业指导书适用于广铁职院铁道供电技术综合实训中心项目接触网专业承力索归位安装。
二、作业准备1、内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实时性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2、外业技术准备（1）承力索中心锚节安装已完成；（2）补偿装置工作正常；三、技术要求（1）承力索归位后腕臂顺线路位置应符合设计要求，偏移值符合设计提供的《铜合金绞线承力索旋转腕臂位置安装曲线》表；（2）承力索高度及拉出值满足设计要求，高度允许偏差±50mm。
承力索与接触线处于同一垂面，允许偏差为±30mm。
由于吊弦计算未考虑横向偏差的影响，承力索归位后应测量检查承力索座的位置，超标者予以克服；（3）正定位承力索放在靠近支柱侧的槽内，反定位承力索放在远离支柱侧的槽内，如下图所示：正定位承力索安装位置反定位承力索安装位置（4）承力索座内承力索及副线铜铝复合衬垫安装位置及包压符合设计要求，如下图所示：（5）承力索座压紧螺栓紧固力矩符合设计及产品说明要求，紧固后止动垫片应揋到位。
压线盖板 M12 螺栓，使用力矩扳手紧固，紧固力矩为：M=50 Nm；承力索座本体 M12 顶紧螺栓，紧固力矩为：M=75Nm；锁紧螺母使用叉形力矩扳手检查，紧固力矩为：M=50Nm；四、施工程序与工艺流程1、施工程序施工程序为：施工准备→承力索归位→结束。
2、工艺流程施工准备承力索归位结束五、施工要求1、施工准备（1）承力索架设完毕。
根据平面布置图,结合施工前一天环境温度和新线延伸率计算出腕臂位置，作成施工表(见附件)，并向施工人员技术交底；（2）检查作业工具和材料质量，并提前准备好；（3）测量小组先用丁字尺、钢卷尺测出支柱横线路平均温度位置（中心位置），并用油漆标注在支柱对面的轨面（轨腰）上；（4）在预配车间提前将承力索座内的辅助线上的铜铝复合衬垫包压好，预制时3个一组，包压后再裁断。

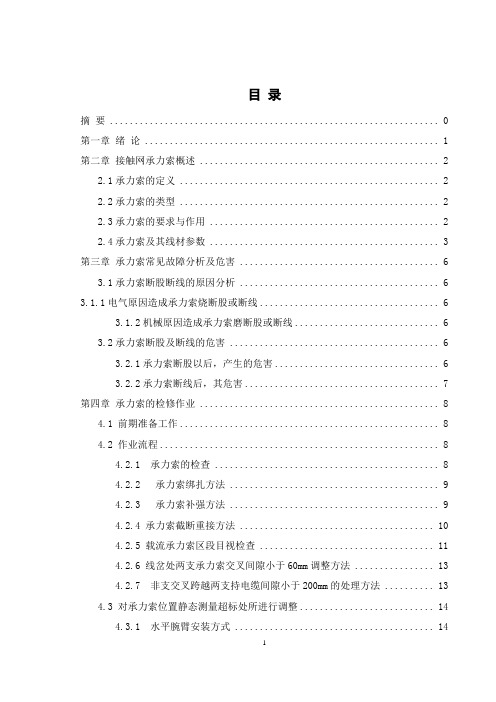

目录摘要 0第一章绪论 (1)第二章接触网承力索概述 (2)2.1承力索的定义 (2)2.2承力索的类型 (2)2.3承力索的要求与作用 (2)2.4承力索及其线材参数 (3)第三章承力索常见故障分析及危害 (6)3.1承力索断股断线的原因分析 (6)3.1.1电气原因造成承力索烧断股或断线 (6)3.1.2机械原因造成承力索磨断股或断线 (6)3.2承力索断股及断线的危害 (6)3.2.1承力索断股以后，产生的危害 (6)3.2.2承力索断线后，其危害 (7)第四章承力索的检修作业 (8)4.1 前期准备工作 (8)4.2 作业流程 (8)4.2.1 承力索的检查 (8)4.2.2 承力索绑扎方法 (9)4.2.3 承力索补强方法 (9)4.2.4 承力索截断重接方法 (10)4.2.5 载流承力索区段目视检查 (11)4.2.6 线岔处两支承力索交叉间隙小于60mm调整方法 (13)4.2.7 非支交叉跨越两支持电缆间隙小于200mm的处理方法 (13)4.3 对承力索位置静态测量超标处所进行调整 (14)4.3.1 水平腕臂安装方式 (14)4.3.2 承力索向线路侧受力调整方法 (14)4.3.3 承力索向支柱侧受力调整方法 (15)结论 (16)谢辞 (17)参考文献 (17)摘要承力索是电气化铁路中重要的接触悬挂的设备，为确保承力索安全运营是保证电气化铁路运营安全的重要措施，提高承力索的表面硬度，增加其耐磨性能，有利于保证铁路运营的安全，减小事故的发生。
