常见液压回路介绍液压只有形成回路，才能发挥作用： 常见的液压回油有 1. 差动回路 2. 节流回路 3. 闭式容积回路 4. 多泵回路 5. 多缸回路 6. 闭式控制回路1， 差动回路：功能：在必要的时候提高有油缸伸出速度，使设备动作速度加快一般回路 差动回路 一般回路：u= q /A A 即速度(dm/min)=流量(L/min)/活塞截面积 (dm²) 1L=1dm ³p A = F /A A 即压力pA （N/㎡）=负载力（N ）/活塞截面积（m²） 1Pa=1N/㎡ 差动回路：两腔都有压力，实际作业面积只是活塞杆截面积 u= q /A C 流量不变、，速度加快p A = F /A C 负载力不变，负载压力提高2、节流回路功能：通过控制流量来控制油缸速度进口节流出口节流旁路节流2.1 进口节流通过调节进口节流口面积，控制进入油缸的流量，最终控制油缸速度；2-1-1 进口节流 2-1-2 能量消耗 2-1-3 进口节流（恒压）能量消耗：液压功率=压力×流量（压强每升高5Mpa，液压温度上升约3°）图2-1-2图2-1-3，进入油缸流量qA与压差开方成正比，为保持恒定压力，增加溢流阀，成本最低，但会产生新的能耗，多余流量从溢流阀流出qY=qP-qA 溢流阀作为恒压阀2-1-4 能量消耗图2-1-5 采用恒压泵 图2-1-6 采用流量调节阀为减少能量损耗，用恒压泵实时调节泵输出流量，使输出流量几乎全部进入油缸，如超出油缸所需，减小泵排量。
图2-1-5采用流量调节阀，通过调节节流孔大小，实时控制压差，控制进入油缸流量 2.2 出口节流通过调节出口节流面积，限制油液流出，有杆腔有压力，油缸速度降低；图2-2-1 图2-2-2油缸速度与有杆腔流量qB 成正比，qB 由PB 和A 就决定，所以调节节流孔大小可以调节速度。
图2-2-3 图2-2-4 图2-2-5 以上原理同进口节流相似使用单向节流阀的进口节流回路：由于两腔面积不同，同样的速度时，进出流量不同，所以不同程度的节流。

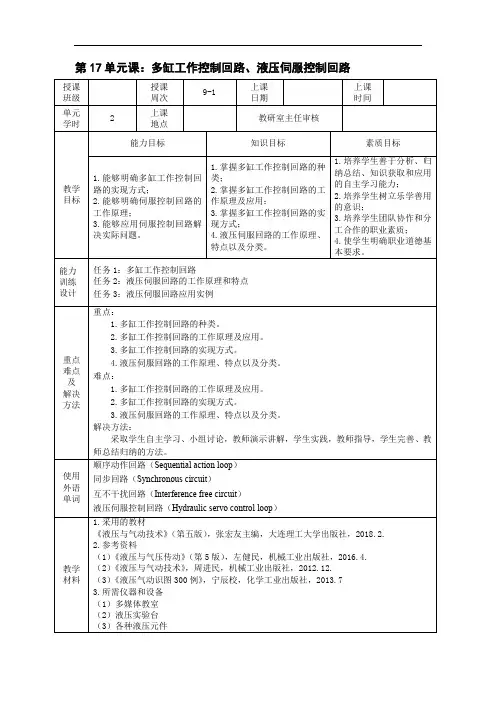

第17单元课：多缸工作控制回路、液压伺服控制回路引入新课一、复习和成果展示1.知识点回顾（1）压力控制回路的种类。
（2）压力控制回路的工作原理及应用。
（3）速度控制回路的种类。
（4）速度控制回路的工作原理及应用。
（5）容积调速回路的调节方法及应用。
2.成果展示由26-30号学生展示第16单元课的理实作业，老师点评，纠正错误点。
二、项目情境小王刚刚从事液压回路设计工作，但他对多缸工作控制回路和液压伺服控制回路的工作原理不太清楚。
通过本节课的学习，我们来帮助小王解决这个问题。
三、教学要求1.教学目标（1）掌握多缸工作控制回路的种类。
（2）掌握多缸工作控制回路的工作原理及应用。
（3）掌握多缸工作控制回路的实现方式。
（4）液压伺服回路的工作原理、特点以及分类。
2.重点和难点（1）多缸工作控制回路的种类。
（2）多缸工作控制回路的工作原理及应用。
（3）多缸工作控制回路的实现方式。
（4）液压伺服回路的工作原理、特点以及分类。

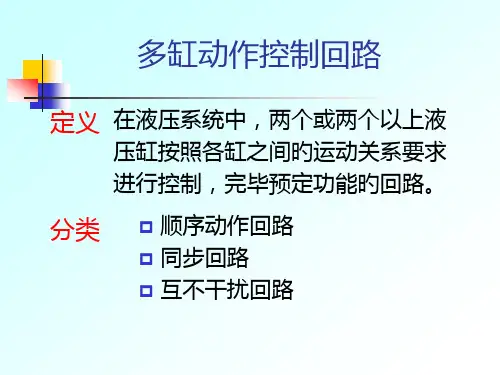

教学设计任务1：多缸工作控制回路一、相关知识液压系统中，一个油源往往可驱动多个液压缸。
按照系统的要求，这些液压缸或顺序动作，或同步动作，多缸之间要求能避免在压力和流量上的相互干扰。
1.顺序动作回路此回路用于使各液压缸按预定的顺序动作，如工件应先定位、后夹紧、再加工等。
按照控制方式的不同，有行程控制和压力控制两大类。
（1）行程控制的顺序动作回路1）用行程阀控制的顺序动作回路在图7-28所示的状态下，A、B两缸的活塞皆在左端位置。
当手动换向阀C左位工作时，缸A右行，实现动作①。
在挡块压下行程阀D后，缸B右行，实现动作②。
手动换向阀复位后，缸A先复位，实现动作③。
随着挡块后移，阀D复位，缸B退回，实现动作④。
至此，顺序动作全部完成。
图7-28 用行程阀控制的顺序动作回路2）用行程开关控制的顺序动作回路如图7-29所示的回路中，1Y A通电，缸A右行完成动作①后，又触动行程开关1ST 使2Y A通电，缸B右行，在实现动作②后，又触动2ST使1YA断电，缸A返回，在实现动作③后，又触动3ST使2Y A断电，缸B返回，实现动作④，最后触动4ST使泵卸荷或引起其他动作，完成一个工作循环。
液压缸同步回路原理
液压缸同步回路是一种用于控制多个液压缸同时运动的系统。
其原理是通过将多个液压缸连接在同一个液压回路中，使它们受到相同的压力和流量控制，从而实现同步运动。
液压缸同步回路通常包括以下组成部分：
1. 液压源：提供压力和流量的液压泵或液压发生器。
2. 液压阀：控制液压流量和压力的阀门，包括流量阀、压力阀、方向阀等。
3. 液压缸：转换液压能为机械能的执行元件。
4. 传感器：用于监测液压缸位置、速度和力等参数的传感器，包括位移传感器、速度传感器、压力传感器等。
液压缸同步回路的控制原理是通过液压阀控制液压流量和压力，使多个液压缸受到相同的控制信号，从而实现同步运动。
当液压泵提供压力和流量时，液压阀根据控制信号调节液压流量和压力，使多个液压缸受到相同的作用力，从而实现同步运动。
传感器监测液压缸的运动状态，将反馈信号送回控制系统，以实现闭环控制。
液压缸同步回路广泛应用于各种工业机械、冶金设备、船舶装备等领域，可以有效提高工作效率和生产质量。
多缸同步回路多缸同步回路是指由多个缸体组成的回路，在工程领域中广泛应用于液压系统中。
它是一种用于控制液压柱塞缸工作的回路，通过同步回路可以实现多个缸体的同步工作，确保系统的稳定性和精度。
多缸同步回路的结构通常由主缸、从缸和回路控制阀组成。
主缸是整个系统的核心，它负责主要的工作任务。
从缸是主缸的辅助装置，通过与主缸相连，实现对主缸的支持和协调。
回路控制阀则起到控制和调节液压系统的作用，保证各缸体的同步工作。
在多缸同步回路中，主缸和从缸的工作是相互协调的。
主缸通过执行器产生的运动信号传递给从缸，从缸通过感应器接收到信号后，按照一定的规律进行动作。
这样，主缸和从缸的动作就可以保持同步，确保系统的稳定性和精度。
多缸同步回路的工作原理是利用液压流体的力学性质来实现的。
当主缸运动时，液压流体会从主缸流向从缸，从缸则通过控制阀调节流量和压力，以实现对主缸的支持和协调。
在这个过程中，液压流体的流动速度和压力会受到多种因素的影响，如液压泵的输出压力、回路控制阀的开启程度等。
因此，为了确保多缸同步回路的稳定性和精度，需要对液压系统进行严密的控制和调节。
多缸同步回路在工程领域中有着广泛的应用。
例如，在起重机、注塑机、机床等设备中，多缸同步回路可以实现对重物的平稳提升、注塑机构件的精准运动、机床切削的高精度等工作任务。
通过合理设计和调节，可以使多缸同步回路的工作更加稳定可靠，提高设备的工作效率和性能。
然而，多缸同步回路也存在一些问题和挑战。
首先，由于液压系统中液压泵和回路控制阀等元件的性能和参数会随着时间的变化而发生变化，因此需要定期进行维护和检修，以保证系统的正常工作。
其次，多缸同步回路的设计和调节需要考虑到多个缸体之间的配合和协同，这对工程师的技术要求较高。
此外，多缸同步回路的故障诊断和排除也是一个复杂的过程，需要对系统的各个部分进行全面的分析和判断。
多缸同步回路是一种用于控制液压柱塞缸工作的回路，通过同步回路可以实现多个缸体的同步工作，确保系统的稳定性和精度。
