多缸回路

常见液压回路介绍液压只有形成回路，才能发挥作用： 常见的液压回油有 1. 差动回路 2. 节流回路 3. 闭式容积回路 4. 多泵回路 5. 多缸回路 6. 闭式控制回路1， 差动回路：功能：在必要的时候提高有油缸伸出速度，使设备动作速度加快一般回路 差动回路 一般回路：u= q /A A 即速度(dm/min)=流量(L/min)/活塞截面积 (dm²) 1L=1dm ³p A = F /A A 即压力pA （N/㎡）=负载力（N ）/活塞截面积（m²） 1Pa=1N/㎡ 差动回路：两腔都有压力，实际作业面积只是活塞杆截面积 u= q /A C 流量不变、，速度加快p A = F /A C 负载力不变，负载压力提高2、节流回路功能：通过控制流量来控制油缸速度进口节流出口节流旁路节流2.1 进口节流通过调节进口节流口面积，控制进入油缸的流量，最终控制油缸速度；2-1-1 进口节流 2-1-2 能量消耗 2-1-3 进口节流（恒压）能量消耗：液压功率=压力×流量（压强每升高5Mpa，液压温度上升约3°）图2-1-2图2-1-3，进入油缸流量qA与压差开方成正比，为保持恒定压力，增加溢流阀，成本最低，但会产生新的能耗，多余流量从溢流阀流出qY=qP-qA 溢流阀作为恒压阀2-1-4 能量消耗图2-1-5 采用恒压泵 图2-1-6 采用流量调节阀为减少能量损耗，用恒压泵实时调节泵输出流量，使输出流量几乎全部进入油缸，如超出油缸所需，减小泵排量。

图2-1-5采用流量调节阀，通过调节节流孔大小，实时控制压差，控制进入油缸流量 2.2 出口节流通过调节出口节流面积，限制油液流出，有杆腔有压力，油缸速度降低；图2-2-1 图2-2-2油缸速度与有杆腔流量qB 成正比，qB 由PB 和A 就决定，所以调节节流孔大小可以调节速度。

图2-2-3 图2-2-4 图2-2-5 以上原理同进口节流相似使用单向节流阀的进口节流回路：由于两腔面积不同，同样的速度时，进出流量不同，所以不同程度的节流。

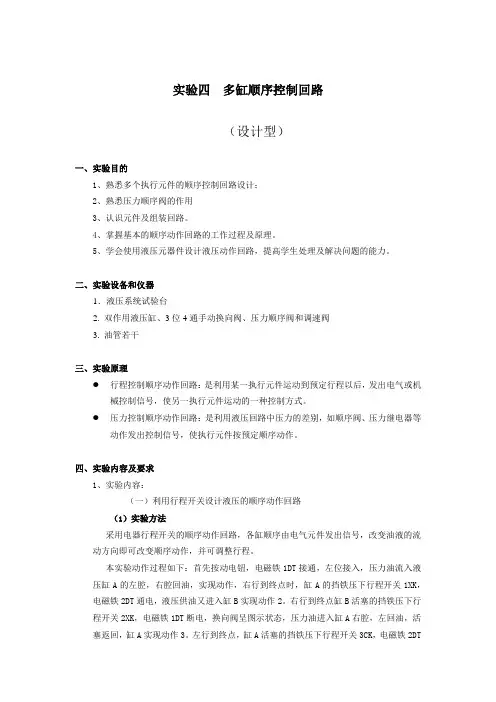

实验四多缸顺序控制回路（设计型）一、实验目的1、熟悉多个执行元件的顺序控制回路设计；2、熟悉压力顺序阀的作用3、认识元件及组装回路。

4、掌握基本的顺序动作回路的工作过程及原理。

5、学会使用液压元器件设计液压动作回路，提高学生处理及解决问题的能力。

二、实验设备和仪器1．液压系统试验台2. 双作用液压缸、3位4通手动换向阀、压力顺序阀和调速阀3. 油管若干三、实验原理●行程控制顺序动作回路：是利用某一执行元件运动到预定行程以后，发出电气或机械控制信号，使另一执行元件运动的一种控制方式。

●压力控制顺序动作回路：是利用液压回路中压力的差别，如顺序阀、压力继电器等动作发出控制信号，使执行元件按预定顺序动作。

四、实验内容及要求1、实验内容：（一）利用行程开关设计液压的顺序动作回路（1）实验方法采用电器行程开关的顺序动作回路，各缸顺序由电气元件发出信号，改变油液的流动方向即可改变顺序动作，并可调整行程。

本实验动作过程如下：首先按动电钮，电磁铁1DT接通，左位接入，压力油流入液压缸A的左腔，右腔回油，实现动作，右行到终点时，缸A的挡铁压下行程开关1XK，电磁铁2DT通电，液压供油又进入缸B实现动作2。

右行到终点缸B活塞的挡铁压下行程开关2XK，电磁铁1DT断电，换向阀呈图示状态，压力油进入缸A右腔，左回油，活塞返回，缸A实现动作3。

左行到终点，缸A活塞的挡铁压下行程开关3CK，电磁铁2DT断电，压力油又进入缸B的左腔，活塞也返回，缸B实现动作4，完成一个自动循环，活塞均退回原位，为下一循环作好准备。

行程开关的顺序动作回路采用压力继电器实现顺序动作的回路。

此方法为了防止压力继电器发生误动作，其压力调整数值一方面应比先动的液压缸的最高工作压力高0.3-0.5Mpa，另一方面要比溢流阀的调整压力低0.3-0.5Mpa。

接通电源，打开开关，使缸A换向阀的电磁铁ID通电，压力油进入缸A（假定是夹紧缸）左腔，推动活塞向右运动，碰上定位挡铁后（或夹工件后）系统压力升高，安装在缸A进油腔附近的压力继电器发出电信号，使缸B换向的电磁铁2DT通电，于是压力油以进入缸B（假定为钻削加工的进给缸）的左腔，推动活塞向右运动（开始钻削加工），完成了一个完整的动作循环。

第17单元课：多缸工作控制回路、液压伺服控制回路引入新课一、复习和成果展示1.知识点回顾（1）压力控制回路的种类。

（2）压力控制回路的工作原理及应用。

（3）速度控制回路的种类。

（4）速度控制回路的工作原理及应用。

（5）容积调速回路的调节方法及应用。

2.成果展示由26-30号学生展示第16单元课的理实作业，老师点评，纠正错误点。

二、项目情境小王刚刚从事液压回路设计工作，但他对多缸工作控制回路和液压伺服控制回路的工作原理不太清楚。

通过本节课的学习，我们来帮助小王解决这个问题。

三、教学要求1.教学目标（1）掌握多缸工作控制回路的种类。

（2）掌握多缸工作控制回路的工作原理及应用。

（3）掌握多缸工作控制回路的实现方式。

（4）液压伺服回路的工作原理、特点以及分类。

2.重点和难点（1）多缸工作控制回路的种类。

（2）多缸工作控制回路的工作原理及应用。

（3）多缸工作控制回路的实现方式。

（4）液压伺服回路的工作原理、特点以及分类。

教学设计任务1：多缸工作控制回路一、相关知识液压系统中，一个油源往往可驱动多个液压缸。

按照系统的要求，这些液压缸或顺序动作，或同步动作，多缸之间要求能避免在压力和流量上的相互干扰。

1.顺序动作回路此回路用于使各液压缸按预定的顺序动作，如工件应先定位、后夹紧、再加工等。

按照控制方式的不同，有行程控制和压力控制两大类。

（1）行程控制的顺序动作回路1）用行程阀控制的顺序动作回路在图7-28所示的状态下，A、B两缸的活塞皆在左端位置。

当手动换向阀C左位工作时，缸A右行，实现动作①。

在挡块压下行程阀D后，缸B右行，实现动作②。

手动换向阀复位后，缸A先复位，实现动作③。

随着挡块后移，阀D复位，缸B退回，实现动作④。

至此，顺序动作全部完成。

图7-28 用行程阀控制的顺序动作回路2）用行程开关控制的顺序动作回路如图7-29所示的回路中，1Y A通电，缸A右行完成动作①后，又触动行程开关1ST 使2Y A通电，缸B右行，在实现动作②后，又触动2ST使1YA断电，缸A返回，在实现动作③后，又触动3ST使2Y A断电，缸B返回，实现动作④，最后触动4ST使泵卸荷或引起其他动作，完成一个工作循环。
