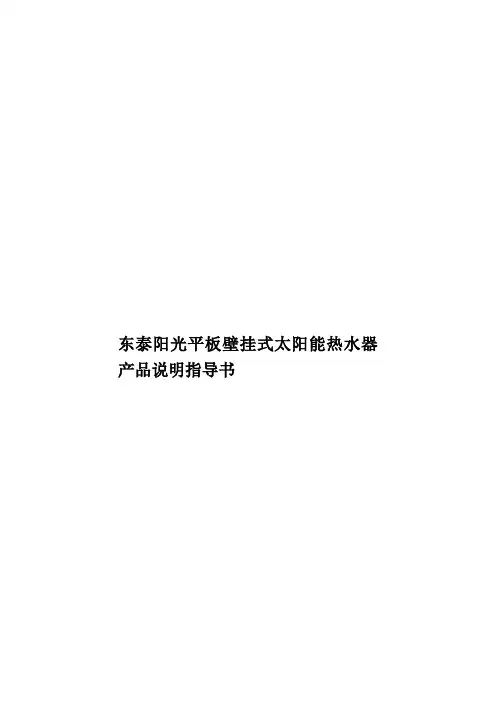

东泰阳光平板壁挂式太阳能热水器产品说明指导书

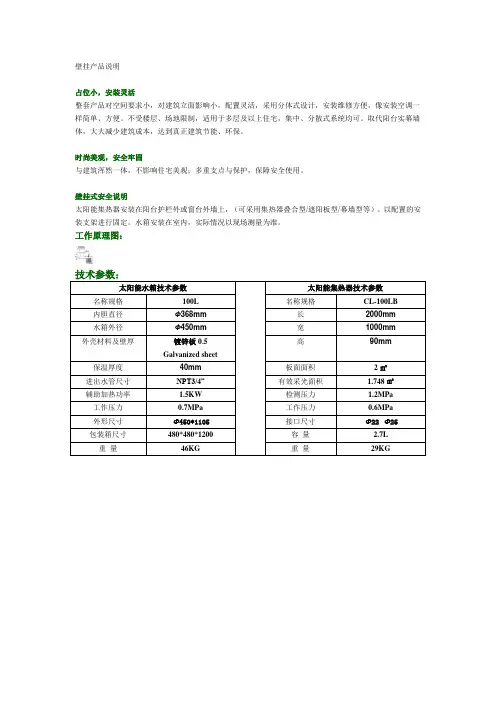

壁挂产品说明
占位小，安装灵活
整套产品对空间要求小，对建筑立面影响小，配置灵活，采用分体式设计，安装维修方便，像安装空调一样简单、方便。

不受楼层、场地限制，适用于多层及以上住宅，集中、分散式系统均可。

取代阳台实幕墙体，大大减少建筑成本，达到真正建筑节能、环保。

时尚美观，安全牢固
与建筑浑然一体，不影响住宅美观；多重支点与保护，保障安全使用。

壁挂式安全说明
太阳能集热器安装在阳台护栏外或窗台外墙上，（可采用集热器叠合型/遮阳板型/幕墙型等）。

以配置的安装支架进行固定。

水箱安装在室内，实际情况以现场测量为准。

工作原理图：。

平板式阳台壁挂太阳能热水器安装手册安装原理图安装热水器所需工具：管钳、活动扳手、钢锯、扩口器、水钻、冲击钻、水平尺、热熔器、Φ19套筒、安全带、手钳、尖嘴钳、剥线钳、螺丝刀、长绳等。

安装所需材料Φ16铜管、橡塑保温管、扎带、锡箔胶带、2平方三芯电源线、绝缘胶带、伴热带（水箱在室外必装）、零度开关等。

安装说明1.集热器的出水端略高1.5-2cm2.水箱比集热器要高200-300mm3.水箱与集热器的连接铜管间距不得超过2.5m4.水箱如放置于室内，打过墙眼时过墙眼应打成斜眼，靠水箱端略高。

5.水箱的出水口与进水口要安装活结，便于日后维护。

6.正确使用减压阀。

7.正确安装使用伴热带。

8.详细了解墙体结构，如果结构是框架结构墙面使用空心砖时，固定水箱的膨胀螺栓应改用通杆螺栓。

9.根据具体情况确定水箱和集热器位置，制定合理可行的安装方案，确保安全。

10.安装角度以不小于30°为宜。

安装步骤1.安装前检查：检查工具材料是否齐全，检查安全带、大绳是否符合安全要求。

确认集热器的出水方向是否符合安装需求。

2.集热器的安装：2.1.先将随机附带的支架分成两组，将三角架组装好（组件4暂不安装），螺栓紧固。

2.2.将支架用膨胀螺栓固定在墙上或阳台上，确定支架安装牢固。

支架的上下位置以不遮挡下层住户窗户为准，左右支架位置距离太阳能集热器左右边沿500-600mm处。

2.3.确认太阳能集热器的出水方向是否在水箱一侧。

2.4.将集热器安全放置于支架上，用组件4压紧太阳能集热器，然后用螺栓紧固；确认集热器安装牢固，位置水平符合要求。

3.水箱的安装：3.1.确认墙体能承受水箱装满水后总重的三倍，否则应采取加固措施。

3.2.确定水箱的安装位置，应确保水箱的下循环管口高于集热器的顶部200-300mm以上；并且水箱与太阳能集热器连接铜管长度不大于2500mm。

3.3.根据水箱吊装板的孔距，将吊装板用Φ16的膨胀螺栓或Φ16的通杆螺栓固定。

东泰阳光平板壁挂式太阳能热水器产品说明指导书阳台壁挂式太阳能热水器使用说明书目录1．产品简介 (2)2．工作原理 (2)3．产品特点 (3)4．安全特点 (3)5．产品型号 (6)6．产品组成 (7)7．产品安装 (9)8．产品使用 (13)9．常见问题FAQ (17)1．产品简介阳台壁挂太阳能属于分体式太阳能热水系统，水箱放置在阳台内，集热器放置在建筑南立面阳台上。

其工作原理为：利用集热管将吸收的太阳辐射转换成热能。

再通过水箱内换热器进行二次换热原理，从而使整个水箱内的水温逐渐升高。

2．工作原理集热器里面的吸热器将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，再利用自然循环系统，使水箱内的水逐渐升温。

由于集热器内的工质为抗低温液体，能保持在零下40度不冻。

所以即使高寒地区，一年四季也可正常运行。

工作示意图：3．产品特点（1）分体安装太阳能集热器与水箱完全分离，集热器在阳台外部安装，水箱充分利用阳台的室外空间，解决了高层建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。

（2）承压运行水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。

（3）系统节能工质循环系统为自然温差循环，无需电能，在阳光充足的情况下，提供用户热水，整个系统为超低能耗。

（4）单向换热集热器换热管内不走水，集热器和水箱是换热式工作。

并且换热属于单向换热，因而水箱内的热量不会通过集热器向外流失。

（5）智能控制系统采用智能控制器，并具有防高温、防腐蚀、防干烧、防漏电等多种保护功能，使用安全方便。

（6）光电互补太阳能与其电能互补，保证用户随时使用热水。

（7）安全可靠平板太阳能集热换热技术，既提高了阳台壁挂产品的热效率，又成功实现了产品与建筑一体化的要求，并且大大解除了传统太阳能热水器冰冻、易炸管、易漏水、易结垢等隐患，从此使传统太阳能热水器告别了“不安全”时代。

4．安全特点安全一：冬季“防冻”的太阳能一般的太阳能，寒冷的冬季，普通真空管结冰被冻，热水器也随之“冬眠”。

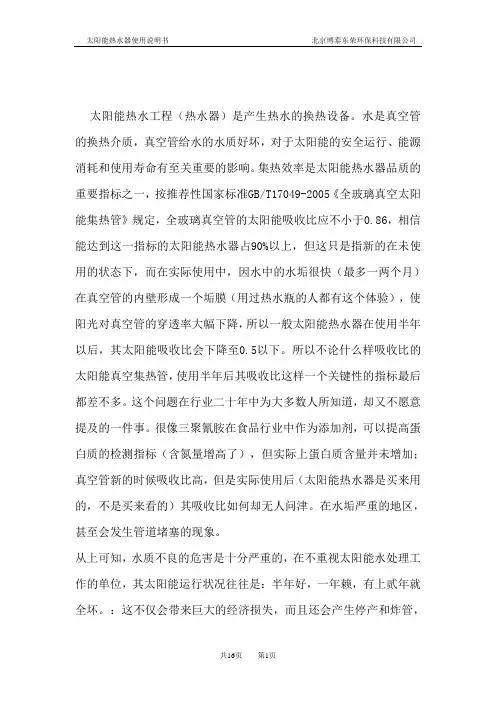

太阳能热水器使用说明书北京博泰东荣环保科技有限公司太阳能热水工程（热水器）是产生热水的换热设备。

水是真空管的换热介质，真空管给水的水质好坏，对于太阳能的安全运行、能源消耗和使用寿命有至关重要的影响。

集热效率是太阳能热水器品质的重要指标之一，按推荐性国家标准GB/T17049-2005《全玻璃真空太阳能集热管》规定，全玻璃真空管的太阳能吸收比应不小于0.86，相信能达到这一指标的太阳能热水器占90%以上，但这只是指新的在未使用的状态下，而在实际使用中，因水中的水垢很快（最多一两个月）在真空管的内壁形成一个垢膜（用过热水瓶的人都有这个体验），使阳光对真空管的穿透率大幅下降，所以一般太阳能热水器在使用半年以后，其太阳能吸收比会下降至0.5以下。

所以不论什么样吸收比的太阳能真空集热管，使用半年后其吸收比这样一个关键性的指标最后都差不多。

这个问题在行业二十年中为大多数人所知道，却又不愿意提及的一件事。

很像三聚氰胺在食品行业中作为添加剂，可以提高蛋白质的检测指标（含氮量增高了），但实际上蛋白质含量并未增加；真空管新的时候吸收比高，但是实际使用后（太阳能热水器是买来用的，不是买来看的）其吸收比如何却无人问津。

在水垢严重的地区，甚至会发生管道堵塞的现象。

从上可知，水质不良的危害是十分严重的，在不重视太阳能水处理工作的单位，其太阳能运行状况往往是：半年好，一年赖，有上贰年就全坏。

：这不仅会带来巨大的经济损失，而且还会产生停产和炸管，漏水等重大安全责任事故。

但是，水质不良的危害往往是一个积累过程，需经过一定的时间才能发现，可是上述危害一旦发现，那就已经形成了难以挽回的局面和损失，因此，安装太阳能水处理设备(硅磷晶)是十分必要的，即保证了锅炉的正常运行和延长寿命，又节约了能耗！热水器作为一种节省能源，保护环境，方便群众的产品越来越广泛地进入社会，进入家庭。

“许多用户不但用太阳能热水洗脸、洗澡、洗碗、洗衣服、洗菜、淘米，有的甚至用来煮饭、煮菜，烧开水等，这样做对吗？”对此王昕主任谈到：“这是关系到广大用户的健康问题。

太阳能热水器使用手册太阳能热水器是一种可利用太阳能源将水加热的设备，它是一种环保、节能的热水供应方式。

本手册将为您详细介绍太阳能热水器的正确使用方法和注意事项，以确保您能充分利用太阳能热水器的功能，同时延长其使用寿命。

一、安装前准备在安装太阳能热水器之前，请确保您已经测量好安装位置，确保该位置能够充分接收到阳光照射，并且没有任何遮挡物阻碍太阳能热水器的工作。

此外，还需要准备好所需的安装工具和材料。

二、安装步骤1.确保安装位置的平整度和牢固性，若有需要，请在合适的位置进行支撑物的安装。

2.安装支架：将支架固定在安装位置上，确保其稳固地与地面连接。

3.安装水箱：将水箱与支架连接，必要时使用合适的密封材料进行固定。

4.连接管道：将热水输出管道与太阳能热水器的出水口相连，同时将冷水输入管道与太阳能热水器的进水口相连。

5.连接补水管：将补水管与太阳能热水器的补水口相连，确保补水管与水箱之间的连接紧密可靠。

6.连接电源：若您的太阳能热水器配备有电加热功能，请将电源线连接到适当的电源插座上。

三、使用方法1.选择合适的水温：太阳能热水器通常提供多种水温选择，您可以根据自己的需要调节水温。

请注意，水温过高可能会烫伤皮肤，因此请谨慎使用高温水。

2.合理安排使用时间：太阳能热水器依赖阳光来进行加热，因此在阳光充足的白天使用效果更佳。

在清晨或晚上使用时，可能需要借助电加热功能来提供热水。

3.定期清洗和维护：太阳能热水器需要定期清洗和维护，以确保其正常工作。

清理水箱中的沉积物和杂质，清洗吸热板上的灰尘和污垢，可以提高热能的利用效率，并延长太阳能热水器的使用寿命。

4.注意安全事项：在使用太阳能热水器时，请确保采取必要的安全防护措施。

避免用水过热可能引起的烫伤事故，不要将电源线接触到水中，以免发生电击事故。

四、故障排除1.水温异常：若太阳能热水器供热效果不佳或水温异常，可能是吸热板上有灰尘或污垢，需要进行清洗；或是天气较阴雨，阳光不足，此时可以启用电加热功能供应热水。

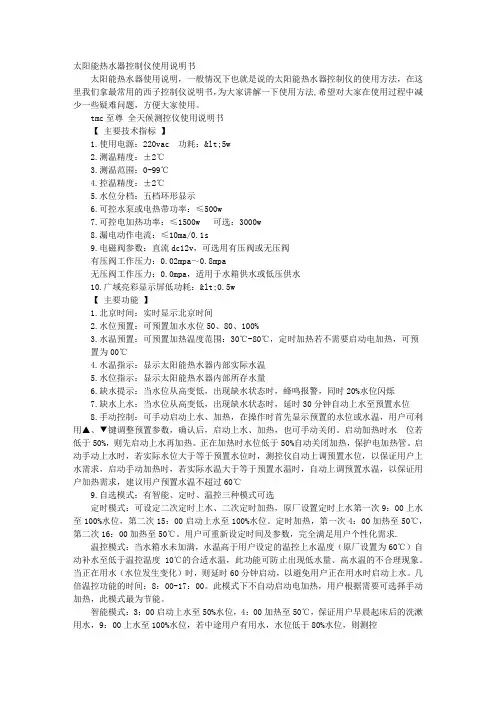

太阳能热水器控制仪使用说明书太阳能热水器使用说明，一般情况下也就是说的太阳能热水器控制仪的使用方法，在这里我们拿最常用的西子控制仪说明书，为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题，方便大家使用。

tmc至尊全天候测控仪使用说明书【主要技术指标】1.使用电源：220vac 功耗：<5w2.测温精度：±2℃3.测温范围：0-99℃4.控温精度：±2℃5.水位分档：五档环形显示6.可控水泵或电热带功率：≤500w7.可控电加热功率：≤1500w 可选：3000w8.漏电动作电流：≤10ma/0.1s9.电磁阀参数：直流dc12v，可选用有压阀或无压阀有压阀工作压力：0.02mpa～0.8mpa 无压阀工作压力：0.0mpa，适用于水箱供水或低压供水10.广域亮彩显示屏低功耗：<0.5w【主要功能】1.北京时间：实时显示北京时间2.水位预置：可预置加水水位50、80、100%3.水温预置：可预置加热温度范围：30℃-80℃，定时加热若不需要启动电加热，可预置为00℃4.水温指示：显示太阳能热水器内部实际水温5.水位指示：显示太阳能热水器内部所存水量6.缺水提示：当水位从高变低，出现缺水状态时，蜂鸣报警，同时20%水位闪烁7.缺水上水：当水位从高变低，出现缺水状态时，延时30分钟自动上水至预置水位8.手动控制：可手动启动上水、加热，在操作时首先显示预置的水位或水温，用户可利用▲、▼键调整预置参数，确认后，启动上水、加热，也可手动关闭。

启动加热时水位若低于50%，则先启动上水再加热。

正在加热时水位低于50%自动关闭加热，保护电加热管。

启动手动上水时，若实际水位大于等于预置水位时，测控仪自动上调预置水位，以保证用户上水需求，启动手动加热时，若实际水温大于等于预置水温时，自动上调预置水温，以保证用户加热需求，建议用户预置水温不超过60℃9.自选模式：有智能、定时、温控三种模式可选定时模式：可设定二次定时上水、二次定时加热，原厂设置定时上水第一次9：00上水至100%水位，第二次15：00启动上水至100%水位。

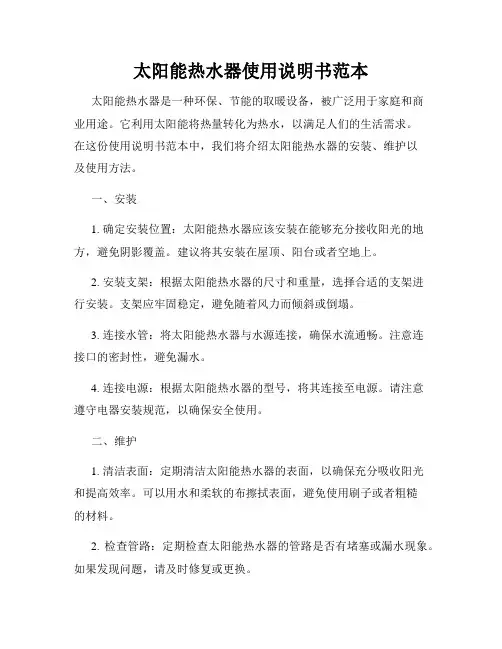

太阳能热水器使用说明书范本太阳能热水器是一种环保、节能的取暖设备，被广泛用于家庭和商业用途。

它利用太阳能将热量转化为热水，以满足人们的生活需求。

在这份使用说明书范本中，我们将介绍太阳能热水器的安装、维护以及使用方法。

一、安装1. 确定安装位置：太阳能热水器应该安装在能够充分接收阳光的地方，避免阴影覆盖。

建议将其安装在屋顶、阳台或者空地上。

2. 安装支架：根据太阳能热水器的尺寸和重量，选择合适的支架进行安装。

支架应牢固稳定，避免随着风力而倾斜或倒塌。

3. 连接水管：将太阳能热水器与水源连接，确保水流通畅。

注意连接口的密封性，避免漏水。

4. 连接电源：根据太阳能热水器的型号，将其连接至电源。

请注意遵守电器安装规范，以确保安全使用。

二、维护1. 清洁表面：定期清洁太阳能热水器的表面，以确保充分吸收阳光和提高效率。

可以用水和柔软的布擦拭表面，避免使用刷子或者粗糙的材料。

2. 检查管路：定期检查太阳能热水器的管路是否有堵塞或漏水现象。

如果发现问题，请及时修复或更换。

3. 检查附件：太阳能热水器通常附带一些附件，如温度控制器、防冻装置等。

定期检查这些附件的工作状态，确保其正常运行。

三、使用方法1. 切勿强制使用：在太阳能供暖季节，可以直接使用太阳能热水器提供的热水；在夜晚或者阴天，建议使用备用热水设备。

切勿强制使用太阳能热水器，以免影响正常运行。

2. 使用温度控制器：根据不同的季节和个人需求，调节太阳能热水器的温度控制器。

请将温度控制器调至适合您的舒适温度。

3. 使用防冻装置：在寒冷的冬季，太阳能热水器可能会受到冰冻的影响。

请确保太阳能热水器的防冻装置工作正常，避免管路冻裂。

4. 定期检查：建议定期检查太阳能热水器的工作状态，确保其正常运行。

如果发现任何异常或问题，请及时联系专业人员进行维修。

总结：太阳能热水器是一种高效、环保的取暖设备，但需要正确安装和维护才能发挥最佳效果。

本使用说明书范本详细介绍了太阳能热水器的安装、维护与使用方法，希望能帮助用户更好地了解和操作太阳能热水器。

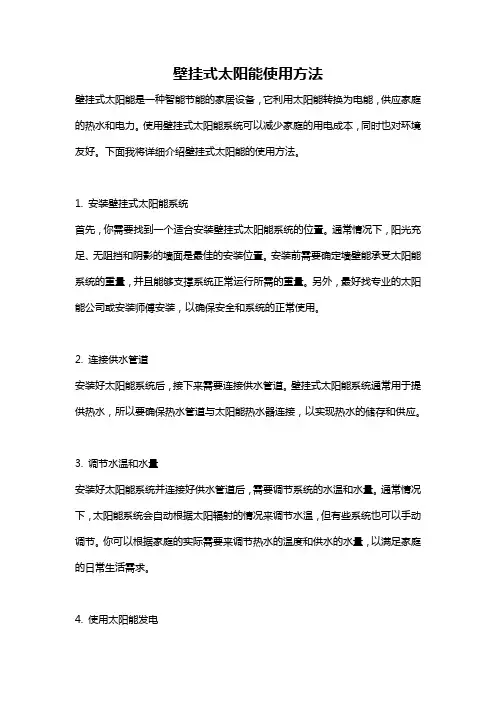

壁挂式太阳能使用方法壁挂式太阳能是一种智能节能的家居设备，它利用太阳能转换为电能，供应家庭的热水和电力。

使用壁挂式太阳能系统可以减少家庭的用电成本，同时也对环境友好。

下面我将详细介绍壁挂式太阳能的使用方法。

1. 安装壁挂式太阳能系统首先，你需要找到一个适合安装壁挂式太阳能系统的位置。

通常情况下，阳光充足、无阻挡和阴影的墙面是最佳的安装位置。

安装前需要确定墙壁能承受太阳能系统的重量，并且能够支撑系统正常运行所需的重量。

另外，最好找专业的太阳能公司或安装师傅安装，以确保安全和系统的正常使用。

2. 连接供水管道安装好太阳能系统后，接下来需要连接供水管道。

壁挂式太阳能系统通常用于提供热水，所以要确保热水管道与太阳能热水器连接，以实现热水的储存和供应。

3. 调节水温和水量安装好太阳能系统并连接好供水管道后，需要调节系统的水温和水量。

通常情况下，太阳能系统会自动根据太阳辐射的情况来调节水温，但有些系统也可以手动调节。

你可以根据家庭的实际需要来调节热水的温度和供水的水量，以满足家庭的日常生活需求。

4. 使用太阳能发电壁挂式太阳能系统中的太阳能发电部分通常安装在室外，所以不需要特别的操作。

只需要确保系统的太阳能发电部分能够正常接收到阳光，并且保持清洁。

这样就可以确保系统正常工作，并且能够为家庭提供电力。

5. 定期维护和清洁壁挂式太阳能系统需要定期的维护和清洁，以确保系统的正常运行。

通常情况下，你可以定期清洗太阳能板和热水箱，以去除灰尘和杂物。

另外，系统的管道、阀门和连接部分也需要定期检查，以确保没有漏水和故障。

6. 注意安全使用在使用壁挂式太阳能系统时，需要注意安全问题。

特别是在清洁和维护系统时，需要注意使用安全防护装备，避免意外受伤。

另外，如果遇到系统故障或者需要维修，最好联系专业的太阳能公司或技术人员进行处理，不要私自操作。

总的来说，壁挂式太阳能系统是一种非常方便和实用的家用设备，能够为家庭节省能源成本，同时也减少对环境的影响。

太阳能热水器产品说明书产品概述：太阳能热水器是一种利用太阳能进行水加热的设备，广泛应用于家庭、学校、酒店等各类场所。

该产品不仅环保节能，而且能够为用户提供持续稳定的热水供应。

一、产品特点：1. 高效能：太阳能热水器采用高效能太阳能集热器，能够最大限度地吸收太阳能并转化为热能，提高水加热效率。

2. 稳定性：产品具有稳定的性能和长寿命，能够在恶劣的环境条件下正常工作。

3. 简便安装：太阳能热水器采用模块化设计，安装简便快捷，减少施工工期。

4. 智能控制：配备智能控制系统，可自动调整水温，确保用户获得理想的热水温度。

5. 安全可靠：产品内置多重安全保护装置，具有过热保护、压力保护等功能，确保用户使用时的安全。

二、产品组成：太阳能热水器主要由以下几部分组成：1. 太阳能集热器：采用高效能的太阳能光电板，将太阳能转化为热能。

2. 水箱：用于储存加热后的热水，采用高质量不锈钢材料制成，具有耐腐蚀性能。

3. 热水管道：用于将集热器采集到的热水输送到水箱中，并将加热后的热水供应给用户使用。

4. 控制系统：通过智能控制系统实现对水温的调节和保护功能。

三、使用方法：1. 安装前的准备：（1）选择合适的安装位置：应选择日照充足，无遮挡物的地方安装太阳能集热器。

（2）检查系统组件：确认所有组件完好无损，并确保紧固件牢固可靠。

2. 安装步骤：（1）安装太阳能集热器：将太阳能集热器固定在预先选定的位置上，并连接好水管道。

（2）安装水箱：将水箱安装在适当的位置上，并与太阳能集热器进行连接。

（3）连接管道：根据系统设计连接好热水管道和冷水管道。

（4）安装控制系统：将控制系统固定在合适的位置，并与水箱和太阳能集热器连接。

3. 使用方法：（1）开关机操作：按下开关机按钮，启动太阳能热水器。

系统将自动开始工作，向水箱中供给热水。

（2）水温调节：根据需要，通过控制系统进行水温的调节。

（3）安全使用：注意防止热水的烫伤，避免在高温状态下直接接触水箱。
