阳台壁挂式太阳能系统安装规范

平板式阳台壁挂太阳能热水器安装手册安装原理图安装热水器所需工具：管钳、活动扳手、钢锯、扩口器、水钻、冲击钻、水平尺、热熔器、Φ19套筒、安全带、手钳、尖嘴钳、剥线钳、螺丝刀、长绳等。

安装所需材料Φ16铜管、橡塑保温管、扎带、锡箔胶带、2平方三芯电源线、绝缘胶带、伴热带（水箱在室外必装）、零度开关等。

安装说明1.集热器的出水端略高1.5-2cm2.水箱比集热器要高200-300mm3.水箱与集热器的连接铜管间距不得超过2.5m4.水箱如放置于室内，打过墙眼时过墙眼应打成斜眼，靠水箱端略高。

5.水箱的出水口与进水口要安装活结，便于日后维护。

6.正确使用减压阀。

7.正确安装使用伴热带。

8.详细了解墙体结构，如果结构是框架结构墙面使用空心砖时，固定水箱的膨胀螺栓应改用通杆螺栓。

9.根据具体情况确定水箱和集热器位置，制定合理可行的安装方案，确保安全。

10.安装角度以不小于30°为宜。

安装步骤1.安装前检查：检查工具材料是否齐全，检查安全带、大绳是否符合安全要求。

确认集热器的出水方向是否符合安装需求。

2.集热器的安装：2.1.先将随机附带的支架分成两组，将三角架组装好（组件4暂不安装），螺栓紧固。

2.2.将支架用膨胀螺栓固定在墙上或阳台上，确定支架安装牢固。

支架的上下位置以不遮挡下层住户窗户为准，左右支架位置距离太阳能集热器左右边沿500-600mm处。

2.3.确认太阳能集热器的出水方向是否在水箱一侧。

2.4.将集热器安全放置于支架上，用组件4压紧太阳能集热器，然后用螺栓紧固；确认集热器安装牢固，位置水平符合要求。

3.水箱的安装：3.1.确认墙体能承受水箱装满水后总重的三倍，否则应采取加固措施。

3.2.确定水箱的安装位置，应确保水箱的下循环管口高于集热器的顶部200-300mm以上；并且水箱与太阳能集热器连接铜管长度不大于2500mm。

3.3.根据水箱吊装板的孔距，将吊装板用Φ16的膨胀螺栓或Φ16的通杆螺栓固定。

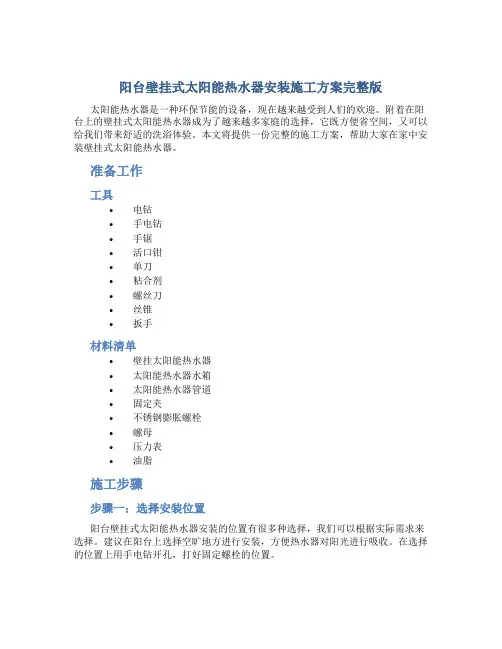

阳台壁挂式太阳能热水器安装施工方案完整版太阳能热水器是一种环保节能的设备，现在越来越受到人们的欢迎。

附着在阳台上的壁挂式太阳能热水器成为了越来越多家庭的选择，它既方便省空间，又可以给我们带来舒适的洗浴体验。

本文将提供一份完整的施工方案，帮助大家在家中安装壁挂式太阳能热水器。

准备工作工具•电钻•手电钻•手锯•活口钳•单刀•粘合剂•螺丝刀•丝锥•扳手材料清单•壁挂太阳能热水器•太阳能热水器水箱•太阳能热水器管道•固定夹•不锈钢膨胀螺栓•螺母•压力表•油脂施工步骤步骤一：选择安装位置阳台壁挂式太阳能热水器安装的位置有很多种选择，我们可以根据实际需求来选择。

建议在阳台上选择空旷地方进行安装，方便热水器对阳光进行吸收。

在选择的位置上用手电钻开孔，打好固定螺栓的位置。

步骤二：安装支架在选定位置的墙面上预留出大小合适的孔洞，将大螺栓穿过孔洞，用固定螺母紧固，确保它牢固地固定在墙上。

再将小螺栓穿过孔洞，紧固括号。

最后，将支撑架和括号放在大螺栓上，然后就可以调整支架的位置和角度了。

步骤三：安装水箱将水箱与管道连接并安装到支架上。

需要注意的是，在收紧连接件时，一定要按顺序按照接头处的弧线铁桶排列并部分松动，用活口钳紧紧扭转接头，两端顺时针顺序紧紧接到底。

先连接热水出口，再连接进水口，确保接管件和水箱连接牢靠。

步骤四：安装热水器在水箱的上端安装阳台壁挂式太阳能热水器，并与水箱进行连接。

需要注意的是，安装时需要使用螺丝刀将它固定在支架上。

热水器与水箱连接的过程中，需要一定的技巧。

一开始可以用手做好配合，再用扳手进行适当的加压。

步骤五：接通管路将热水器与房屋内部的水管连接，连通热水器和水上的水管，使热水流出。

接通管路之前，清洁管道和保养热水器，防止因内部管道的杂质影响热水器的使用效果。

步骤六：测试安装完成后，需要进行测试。

建议按照操作说明书，先拧开进水口阀门，然后打开热水出口的阀门，等待3-5分钟，看一下进出水口是否流畅。

阳台壁挂式太阳能热水器安装施工方案完整版太阳能热水器是当今广泛应用于家庭的一种热水供应设备，既环保又节能。

阳台壁挂式太阳能热水器由于结构紧凑，安装方便，成为许多家庭的首选。

下面是一份阳台壁挂式太阳能热水器的安装施工方案完整版，供参考。

一、施工准备工作1.确定太阳能热水器的安装位置。

一般来说，阳台是安装太阳能热水器的最佳位置，因为阳台的位置可以接收到最充足的阳光。

2.准备好安装所需的工具和材料。

常用的工具有螺丝刀、水管扳手、钻孔机等，常用的材料包括螺丝、水管、接头等。

3.确保安装位置的墙体结实可靠。

如需在阳台上安装钢架支撑太阳能热水器，需要保证钢架稳固可靠。

二、安装太阳能热水器1.安装支架。

根据太阳能热水器的型号和重量，选择合适的支架，并将支架固定在阳台的墙壁上。

确保支架水平平整，固定牢固。

2.安装储水箱。

根据太阳能热水器的类型，选择适合的储水箱，并根据安装说明将储水箱安装在支架上。

储水箱的安装位置一般选择在太阳能热水器的下方，方便冷水自然流入。

3.安装太阳能集热器。

将太阳能集热器与储水箱连接，确保连接处密封可靠。

太阳能集热器的安装位置一般选择在太阳能热水器的上方，高度根据太阳能集热器的角度和斜度来确定。

4.安装管道。

根据太阳能热水器的型号和要求，选择适当的管道，并将管道连接至太阳能热水器和储水箱之间。

注意管道的斜度，确保冷水和热水顺利流动。

同时，还需准备好进水管道和排水管道。

5.连接电源。

太阳能热水器通常需要通过电源充电或驱动水泵等附属设备。

根据太阳能热水器的型号和要求，将电源线连接至对应的控制盒或电池上。

6.连接水源。

将冷水管道连接至储水箱的进水口，并确保连接牢固密封；将热水管道连接至储水箱的出水口，并确保连接牢固密封。

检查管道连接是否正常，并打开冷水阀门试运行。

三、调试和测试1.打开冷水阀门和热水阀门，确保冷水和热水通畅无阻。

此时，冷水会自动进入储水箱并被太阳能集热器加热，然后转化为热水。

2.观察太阳能热水器的运行情况。

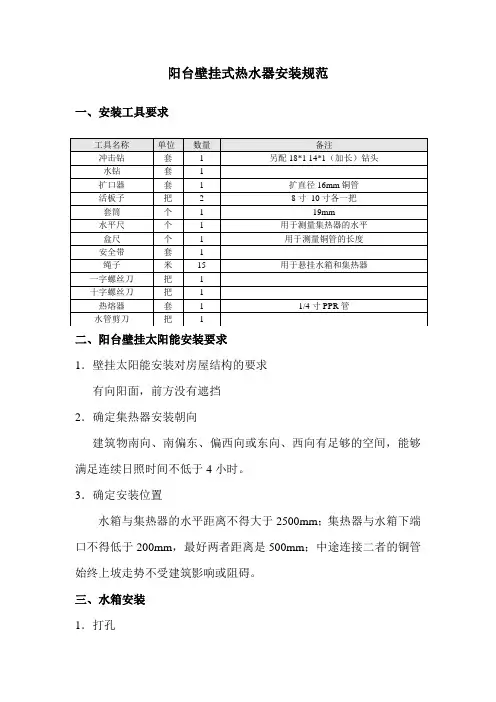

阳台壁挂式热水器安装规范一、安装工具要求二、阳台壁挂太阳能安装要求1．壁挂太阳能安装对房屋结构的要求有向阳面，前方没有遮挡2．确定集热器安装朝向建筑物南向、南偏东、偏西向或东向、西向有足够的空间，能够满足连续日照时间不低于4小时。

3．确定安装位置水箱与集热器的水平距离不得大于2500mm；集热器与水箱下端口不得低于200mm，最好两者距离是500mm；中途连接二者的铜管始终上坡走势不受建筑影响或阻碍。

三、水箱安装1．打孔⏹选膨胀螺栓的规格：膨胀螺栓的规格按照墙体的结构和保温厚度确定。

若墙体是空心砖，一定要用穿墙膨胀螺栓。

若墙体是实心墙体，要保证选用的膨胀螺栓在墙体中的实际长度不低于80mm(保温层不算)。

上述膨胀螺栓的直径都不得小于8mm。

⏹打孔：一般钻头大小选用比膨胀螺栓的直径大2mm就可以。

⏹注意：水箱的下端与集热器的上端的距离最好在是500mm，不得低于200mm。

2．安装膨胀螺栓挂板。

3．悬挂水箱注意保持水箱的端正。

四、集热器的安装1. 选择膨胀螺栓规格，一般选用直径是6mm，长度20mm的规格。

2. 确定安装角度，若使用季节偏冬季，角度放小（选用支架上面下方的螺丝孔）。

若使用季节偏夏季，角度放大（选用支架上面上方的螺丝孔）。

一般情况选择小角度。

3. 两个支架安装距离。

根据安装条件确定及以美观为标准。

五、集热器与水箱的连接集热器与水箱的连接用铜管进行扩孔连接，直径16mm的铜管。

1. 铜管的长度确定：根据实际情况确定集热器热液口到水箱热液口的铜管长度；集热器冷液口和水箱的冷液口的铜管长度。

（集热器上循环口为热液口，下循环口为冷液口。

水箱上面的红胶圈为热液口，蓝胶圈为冷夜口）。

2. 铜管的扩孔：铜管扩出来的喇叭边长度为3-5mm。

并且铜管的扩孔要保持边缘均匀。

3. 铜管的安装：铜管要始终保持上坡趋势。

六、灌液用19mm的套筒打开水箱的两个罐液口，从任何一个口灌入；先灌入4升，确定不漏时继续灌入，灌到另一口溢出防冻液为止。

阳台壁挂式太阳能热水器安装的设计要点目录目录 0一、阳台壁挂式太阳能热水器简介 (4)阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

(4)阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。

其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。

保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。

(4)二、阳台壁挂式太阳能热水器安装的设计要点 (6)2.1阳台壁挂式太阳能热水器总体安装尺寸 (6)图（2.1） (6)2.2 阳台尺寸定位 (9)2.3 预埋件结构及埋设 (10)2.4 支架安装设计要点 (11)2.4.1预埋件在阳台内时，支架安装示意见图（5）。

(11)2.4.2阳台外设挑出平台，预埋构件位于阳台外 (13)图（7） (13)2.5 保温水箱安装设计要点 (14)2.5.1 保温水箱安装在可承重墙上 (14)2.5.2 保温水箱后为轻质墙 (17)2.5.3 保温水箱后为玻璃或无墙体 (19)2.6 管路设计预留 (22)2.7电路设计预留 (22)2.8 其他安装设计要点 (22)三、设计总结 (23)综上所述，阳台壁挂式太阳能热水器在设计安装时，有很多需注意的地方。

但对于设计阶段来说并不是所有的都需考虑，主要需要明确的有： (23)（1）阳台空间是否满足要求，是否有排水措施； (23)（2）预埋件结构及尺寸定位； (23)（3）支架穿墙孔洞的预留； (23)（4）冷热水管接头的预留； (23)（5）强弱电位置； (23)上述几点是需要在图纸设计阶段予以考虑的部分，其他问题则更多同现场安装密切相关，在图纸设计阶段仅作为参考。

希望在安装方面的介绍，对图纸设计的实用性和可行性有所帮助。

(23)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器安装施工方案太阳能热水器是一种利用太阳能来加热水的设备，它可以有效地利用可再生能源，降低传统能源的消耗，减少环境污染。

壁挂式太阳能热水器安装在阳台上，可以充分利用阳光资源，提供家庭热水需求。

一、施工前准备工作1.确定安装位置：选择阳台上适合安装太阳能热水器的位置，要确保阳光充足，没有遮挡物，而且方便水管和电源的接入。

2.测量线路和尺寸：根据安装位置和热水器的尺寸，测量好热水器壁挂位置与电源、水源管道的距离。

3.准备安装工具：包括电钻、扳手、螺丝刀、电线钳等常用工具。

4.测量太阳能板角度：根据当地的纬度，确定太阳能板的倾角。

二、安装壁挂支架1.在安装位置上打好标记，确定太阳能热水器所需支架的铁件位置。

2.使用电钻和螺丝刀将壁挂支架固定在阳台上。

确保支架安装牢固，稳定。

三、安装太阳能面板1.根据所需支架的数量和规格，在支架上安装好太阳能板。

2.将太阳能板安装到壁挂支架上，并进行固定。

确保太阳能板的安装角度正确，能够充分接收阳光。

3.将太阳能板的输出线缆接到太阳能热水器上，确保连接牢固可靠。

四、安装热水储罐1.将热水储罐放置在合适的位置上，并与太阳能热水器连接起来，确保连接良好，不漏水。

2.连接冷水进水管道和热水出水管道，确保管道连接牢固，不漏水。

五、电源接入和管道连接1.将太阳能热水器与电源连接，确保接线正确，并进行绝缘处理。

2.将冷水进水管道和热水出水管道与热水储罐连接起来，确保连接牢固，不漏水。

六、检验和调试1.打开冷水进水阀门，检查冷水进水管道和热水出水管道是否正常工作。

2.打开电源，确保太阳能热水器正常运行。

3.检查太阳能板和热水储罐是否接收到足够的阳光和热量。

七、安全注意事项1.请确保施工过程中电源已关闭，并由专业电工进行电源连接。

2.尽量避免阳光直射和高温环境下的施工作业，保护工人的安全。

3.使用合适的安全设备，如手套和安全帽，保护施工期间的人身安全。

以上是一套阳台壁挂式太阳能热水器安装施工方案的基本内容，根据具体情况可能还会有一些细微的差别。

阳台壁挂式太阳能热水器安装的设计要点目录目录 (1)一、阳台壁挂式太阳能热水器简介 (2)二、阳台壁挂式太阳能热水器安装的设计要点 (4)2.1阳台壁挂式太阳能热水器总体安装尺寸 (4)2.2 阳台尺寸定位 (7)2.3 预埋件结构及埋设 (8)2.4 支架安装设计要点 (9)2.4.1 预埋件在阳台 (9)2.4.2 阳台外设挑出平台，预埋构件位于阳台外 (11)2.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙 (15)2.5.3 保温水箱后为玻璃或无墙体 (17)2.6 管路设计预留 (20)2.7电路设计预留 (20)2.8 其他安装设计要点 (20)三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。

保温水箱有两根加热棒，自带电加热功能。

阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。

其中，集热器安装在室外吸收太，保温水箱布置在室储存加热后的热水。

保温水箱同集热器分离，保温水箱的水不同集热器的介质接触，而是通过水箱的换热器进行换热。

阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。

见图（3）和表（1）。

（2）阳台长度应大于2.3m，以便安装集热器（见图（3））。

（3）阳台应设计有地漏或其他排水措施。

阳台壁挂平板太阳能热水器安装规范1.1 安装准备1.1.1 提货检查所领取的阳台式原配一体机规格型号和管路配件与提货单是否一致。

1.1.2 准备工具根据产品型号规格，准备所需工具，安装工具一般包括螺丝刀（平口、十字各一把），活口扳手两把（最大开口尺寸不小于30㎜），呆扳手（10＊12、14＊12各两把），冲击钻一套（φ6㎜、φ8㎜、φ10㎜、φ12㎜钻头各一个），水钻一把（φ65㎜钻头一个），气焊枪一套，电源插头插座及电源线（Rvv3×1mm2）一套，1米软管两根，注液塑料桶一个，米尺一个，工作布一块，铝塑管截管器、扩孔器各一个，美工刀，剪刀，剥线钳，压线钳各一把，砂纸若干、。

其他辅助工具如安全带、大绳、细绳、鞋套、梯子等，视实际情况而定。

1.1.3 装车运输由于关键部件为玻璃制品，面积较大，很容易破碎，所以任何一个动作都应充分考虑到产品的安全。

物料准备完毕后装车，装车要遵循“大不压小、重不压轻”的原则。

集热器装车时动作要轻，几个人同时抬起集热器时一定要用力均匀把集热器抬平，不能使集热器扭动变形，以防损伤玻璃，严禁推、拖、翻转，更不能挤压、踩踏集热器。

在车上放稳，避免车急转弯时集热器翻倒，然后抬装水箱，管路配件及附件，各种工具。

1.1.4 确定安装位置到达工地后，首先查看型号、规格是否与购买的一致，将主机外包装箱上的型号标识指给客户看清，并开箱验机。

确认完产品后，查看用户阳台的结构型式，确认主机和管路配件。

首先确认集热器位置，一般原则是朝向正南，前方无遮挡物（高层或楼距较小的小区，要考虑前面楼房在一年四季对本楼房的遮挡情况），阳台的外墙足以承受集热器的重量。

其次确认水箱安装位置，水箱位置一般靠近墙角，综合考虑水箱与集热器、预留的冷热水接口、预留的电源插座之间的距离，使安装管路尽量短，并且水箱位置有利于管路走向，管路安装原则：横平竖直。

1.2 集热器安装集热器安装步骤：1.2.1 从包装箱里取出挂件和挂钩，把挂钩和挂件用两个M8×16的螺栓连接、拧紧。

阳台壁挂平板太阳能热水器安装规范1.1 安装准备1.1.1 提货检查所领取的阳台式原配一体机规格型号和管路配件与提货单是否一致。

1.1.2 准备工具根据产品型号规格，准备所需工具，安装工具一般包括螺丝刀（平口、十字各一把），活口扳手两把（最大开口尺寸不小于30㎜），呆扳手（10＊12、14＊12各两把），冲击钻一套（φ6㎜、φ8㎜、φ10㎜、φ12㎜钻头各一个），水钻一把（φ65㎜钻头一个），气焊枪一套，电源插头插座及电源线（Rvv3×1mm2）一套，1米软管两根，注液塑料桶一个，米尺一个，工作布一块，铝塑管截管器、扩孔器各一个，美工刀，剪刀，剥线钳，压线钳各一把，砂纸若干、。

其他辅助工具如安全带、大绳、细绳、鞋套、梯子等，视实际情况而定。

1.1.3 装车运输由于关键部件为玻璃制品，面积较大，很容易破碎，所以任何一个动作都应充分考虑到产品的安全。

物料准备完毕后装车，装车要遵循“大不压小、重不压轻”的原则。

集热器装车时动作要轻，几个人同时抬起集热器时一定要用力均匀把集热器抬平，不能使集热器扭动变形，以防损伤玻璃，严禁推、拖、翻转，更不能挤压、踩踏集热器。

在车上放稳，避免车急转弯时集热器翻倒，然后抬装水箱，管路配件及附件，各种工具。

1.1.4 确定安装位置到达工地后，首先查看型号、规格是否与购买的一致，将主机外包装箱上的型号标识指给客户看清，并开箱验机。

确认完产品后，查看用户阳台的结构型式，确认主机和管路配件。

首先确认集热器位置，一般原则是朝向正南，前方无遮挡物（高层或楼距较小的小区，要考虑前面楼房在一年四季对本楼房的遮挡情况），阳台的外墙足以承受集热器的重量。

其次确认水箱安装位置，水箱位置一般靠近墙角，综合考虑水箱与集热器、预留的冷热水接口、预留的电源插座之间的距离，使安装管路尽量短，并且水箱位置有利于管路走向，管路安装原则：横平竖直。

1.2 集热器安装集热器安装步骤：1.2.1 从包装箱里取出挂件和挂钩，把挂钩和挂件用两个M8×16的螺栓连接、拧紧。

阳台壁挂太阳能安装操作指导书一、集热器安装：安装注意事项：a：集热器应安装在阳台处阳光照射比较充分的地方。

b：集热器要固定牢固。

c：为保持美观，集热器应水平安装在阳台的中间位置。

1、确定挂件的中心距根据热水器的型号确定挂件的中心距，中心距的尺寸如图纸所示（单位：mm）。

2、确定挂件的位置测量阳台的宽度和高度，根据挂件的尺寸和中心距，确定出挂件垂直方向的位置，用铅笔在阳台垂直地面的方向刻线。

挂件顶端到阳台顶端的最小距离为220mm（如果阳台尺寸较小，可以适当调整），测量后用铅笔在阳台水平方向刻线。

用水平仪或卷尺测量，确保水平。

这样，挂件的位置就可以确定了。

3、确定打孔的位置把挂件放置于所画的中心线的位置，用铅笔在墙上画出孔的位置。

4、打孔注：根据阳台的具体形式，也可采用其他固定方式。

固定需要用M8的膨胀螺栓，需要打直径12mm的孔。

在挂件上预留了6个孔，挂件的各个左右各有3个孔。

打孔的时候左右各打一个，要对角打。

打孔时身体从窗口中探出去，把冲击钻或者电锤用绳子捆绑一下，预防打孔的时候掉落。

5、安装膨胀螺栓打完孔以后安装膨胀螺栓。

安装膨胀螺栓的时候为保证螺栓螺纹的完整，使螺母能够自由的进出，先安装两个螺母以保护螺纹的完整性，不可以直接砸螺栓的头部。

6、固定挂件在固定挂件之前先把挂钩用螺栓固定在挂件的底部。

然后将固定有挂钩的挂件用螺母固定在膨胀螺栓上，然后用扳手拧紧。

在螺栓还没有完全拧紧的时候，要用掉线测量，保证挂件和地面垂直。

7、固定集热器用足够强度的绳子或者专用的吊装工具，将绳子的一头捆绑集热器上边框边框的左右两端，保证捆绑的结不能移动。

吊装的时候注意左右两端用力平衡，在拉到能够抓到边框的时候把集热器提起，然后把集热器的下边框放到安装好的挂钩上。

最后使用螺栓把集热器的上边框固定在挂件上，螺栓的两端都要安装垫片。

二、水箱安装选择水箱安装的位置1、选择地面结实而平坦的地方2、要留有足够安装维护的空间三、管路连接管路连接包括循环管路的连接，用水管路的连接和循环泵的安装，连接时注意以下事项：两管路间距≥50mm,距墙面50mm；为节省材料，保证效率，管路要横平竖直，尽量短；管路铺设要横平竖直，一般铺设原则为：热水管路在上，冷水管路在下；循环管路全部采用铜管连接，根据实际要求测量各管路尺寸，依据尺寸裁好铜管长度；管路用内锡焊管件或铜焊焊接；水箱的循环入口、循环出口、循环泵的进出口都采用活结形式。

阳台壁挂式太阳能热水器安装的设计要点目录目录..............................................................................................................................................一、阳台壁挂式太阳能热水器简介 ........................................................................................二、阳台壁挂式太阳能热水器安装的设计要点 ....................................................................2.1阳台壁挂式太阳能热水器总体安装尺寸 ........................................................................2.2 阳台尺寸定位 ...................................................................................................................2.3 预埋件结构及埋设 ...........................................................................................................2.4 支架安装设计要点 ...........................................................................................................2.4.1预埋件在阳台内 ................................................................................................2.4.2 阳台外设挑出平台，预埋构件位于阳台外 ..................................................2.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙 ..........................................................................................2.5.3 保温水箱后为玻璃或无墙体 ..............................................................................2.6 管路设计预留 ...................................................................................................................2.7电路设计预留 ....................................................................................................................2.8 其他安装设计要点 ...........................................................................................................三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器安装施工方案实用资料(可以直接使用，可编辑优秀版资料，欢迎下载）阳台壁挂式太阳能热水器安装的设计要点目录目录 (1)一、阳台壁挂式太阳能热水器简介 (3)二、阳台壁挂式太阳能热水器安装的设计要点 (5)2.1阳台壁挂式太阳能热水器总体安装尺寸 (5)2.2 阳台尺寸定位 (8)2.3 预埋件结构及埋设 (9)2.4 支架安装设计要点 (10)预埋件在阳台内 (10)2.4.2 阳台外设挑出平台，预埋构件位于阳台外 (12)2.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙 (16)2.5.3 保温水箱后为玻璃或无墙体 (18)2.6 管路设计预留 (21)2.7电路设计预留 (21)2.8 其他安装设计要点 (21)三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。

保温水箱有两根加热棒，自带电加热功能。

阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。

其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。

保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。

阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。

见图（3）和表（1）。

阳台壁挂式太阳能热水器安装施工方案(1)
安装太阳能热水器的施工方案可以按照以下步骤进行：
1. 在阳台上选择一个合适的位置安装太阳能热水器。

确保阳台的结构能够承重，并且日照充足。

2. 确定热水器的安装位置后，使用电钻或其他工具在阳台壁挂位置上打孔，确保孔的大小适合安装支架。

3. 钉入支架，确保它们坚固稳定。

支架的数量根据太阳能热水器的尺寸和重量确定。

4. 将太阳能热水器安装到支架上，确保它稳固地固定在墙上。

5. 连接热水器的进水管和出水管。

进水管通常连接到自来水管道，而出水管则连接到热水储存罐或热水器的热水出口。

6. 安装太阳能集热器。

集热器通常安装在热水器上方，用于收集阳光并将其转化为热能。

确保集热器与热水器之间的连接紧密，不漏水。

7. 连接太阳能热水器的控制器和电源。

控制器可以调节热
水器的工作温度和启停时间。

8. 进行漏水测试。

打开水源，确保热水器的管道连接紧密，并且没有水漏出。

9. 如果一切正常，进行试运行。

观察太阳能热水器是否能
够正常工作，热水是否能够被有效加热。

安装太阳能热水器需要一定的专业知识和技术，因此建议
请专业的安装团队进行施工。

家用太阳能热水系统安装标准1 一般规定1.1 太阳能热水系统的安装应符合设计要求。

1.2 太阳能热水系统的安装应单独编制施工组织设计，并应包括与主体结构施工、设备安装、装饰装修的协调配合方案及安全措施等内容。

1.3 太阳能热水系统安装前应具备下列条件:1 设计文件齐备,且已审查通过;2 施工组织设计及施工方案已经批准;3 施工场地符合施工组织设计要求;4 现场水、电、场地、道路等条件能满足正常施工需要;5 预留基座、孔洞、预埋件和设施符合设计图纸，并已验收合格;6 既有建筑经结构复核或法定检测机构同意安装太阳能热水系统的鉴定文件。

1.4 进场安装的太阳能热水系统产品、配件、材料及其性能、色彩等应符合设计要求，且有产品合格证。

1.5 太阳能热水系统安装不应损坏建筑物的结构;不应影响建筑物在设计使用年限内承受各种荷载的能力;不应破坏屋面防水层和建筑物的附属设施。

1.6 安装太阳能热水系统时，应对已完成土建工程的部位采取保护措施。

1.7 太阳能热水系统在安装过程中，产品和物件的存放、搬运、吊装不应碰撞和损坏;半成品应妥善保护。

1.8 分散供热水系统的安装不得影响其他住户的使用功能要求。

1.9 太阳能热水系统安装应由专业队伍或经过培训并考核合格的人员完成。

2 基座2.1 太阳能热水系统基座应与建筑主体结构连接牢固。

2.2 预埋件与基座之间的空隙，应采用细石混凝土填捣密实。

2.3 在屋面结构层上现场施工的基座完工后，应做防水处理，并应符合现行国家标准《屋面工程质量验收规范》GB 50207的要求。

2.4 采用预制的集热器支架基座应摆放平稳、整齐，并应与建筑连接牢固，且不得破坏屋面防水层。

2.5 钢基座及混凝土基座顶面的预埋件，在太阳能热水系统安装前应涂防腐涂料，并妥善保护。

3 支架3.1 太阳能热水系统的支架及其材料应符合设计要求。

钢结构支架的焊接应符合现行国家标准《钢结构工程施工质量验收规范)GB 50205的要求。
