东泰阳光平板壁挂式太阳能热水器产品说明书

平板式阳台壁挂太阳能热水器安装手册安装原理图安装热水器所需工具：管钳、活动扳手、钢锯、扩口器、水钻、冲击钻、水平尺、热熔器、Φ19套筒、安全带、手钳、尖嘴钳、剥线钳、螺丝刀、长绳等。

安装所需材料Φ16铜管、橡塑保温管、扎带、锡箔胶带、2平方三芯电源线、绝缘胶带、伴热带（水箱在室外必装）、零度开关等。

安装说明1.集热器的出水端略高1.5-2cm2.水箱比集热器要高200-300mm3.水箱与集热器的连接铜管间距不得超过2.5m4.水箱如放置于室内，打过墙眼时过墙眼应打成斜眼，靠水箱端略高。

5.水箱的出水口与进水口要安装活结，便于日后维护。

6.正确使用减压阀。

7.正确安装使用伴热带。

8.详细了解墙体结构，如果结构是框架结构墙面使用空心砖时，固定水箱的膨胀螺栓应改用通杆螺栓。

9.根据具体情况确定水箱和集热器位置，制定合理可行的安装方案，确保安全。

10.安装角度以不小于30°为宜。

安装步骤1.安装前检查：检查工具材料是否齐全，检查安全带、大绳是否符合安全要求。

确认集热器的出水方向是否符合安装需求。

2.集热器的安装：2.1.先将随机附带的支架分成两组，将三角架组装好（组件4暂不安装），螺栓紧固。

2.2.将支架用膨胀螺栓固定在墙上或阳台上，确定支架安装牢固。

支架的上下位置以不遮挡下层住户窗户为准，左右支架位置距离太阳能集热器左右边沿500-600mm处。

2.3.确认太阳能集热器的出水方向是否在水箱一侧。

2.4.将集热器安全放置于支架上，用组件4压紧太阳能集热器，然后用螺栓紧固；确认集热器安装牢固，位置水平符合要求。

3.水箱的安装：3.1.确认墙体能承受水箱装满水后总重的三倍，否则应采取加固措施。

3.2.确定水箱的安装位置，应确保水箱的下循环管口高于集热器的顶部200-300mm以上；并且水箱与太阳能集热器连接铜管长度不大于2500mm。

3.3.根据水箱吊装板的孔距，将吊装板用Φ16的膨胀螺栓或Φ16的通杆螺栓固定。

太阳能热水器使用说明书北京博泰东荣环保科技有限公司太阳能热水工程（热水器）是产生热水的换热设备。

水是真空管的换热介质，真空管给水的水质好坏，对于太阳能的安全运行、能源消耗和使用寿命有至关重要的影响。

集热效率是太阳能热水器品质的重要指标之一，按推荐性国家标准GB/T17049-2005《全玻璃真空太阳能集热管》规定，全玻璃真空管的太阳能吸收比应不小于0.86，相信能达到这一指标的太阳能热水器占90%以上，但这只是指新的在未使用的状态下，而在实际使用中，因水中的水垢很快（最多一两个月）在真空管的内壁形成一个垢膜（用过热水瓶的人都有这个体验），使阳光对真空管的穿透率大幅下降，所以一般太阳能热水器在使用半年以后，其太阳能吸收比会下降至0.5以下。

所以不论什么样吸收比的太阳能真空集热管，使用半年后其吸收比这样一个关键性的指标最后都差不多。

这个问题在行业二十年中为大多数人所知道，却又不愿意提及的一件事。

很像三聚氰胺在食品行业中作为添加剂，可以提高蛋白质的检测指标（含氮量增高了），但实际上蛋白质含量并未增加；真空管新的时候吸收比高，但是实际使用后（太阳能热水器是买来用的，不是买来看的）其吸收比如何却无人问津。

在水垢严重的地区，甚至会发生管道堵塞的现象。

从上可知，水质不良的危害是十分严重的，在不重视太阳能水处理工作的单位，其太阳能运行状况往往是：半年好，一年赖，有上贰年就全坏。

：这不仅会带来巨大的经济损失，而且还会产生停产和炸管，漏水等重大安全责任事故。

但是，水质不良的危害往往是一个积累过程，需经过一定的时间才能发现，可是上述危害一旦发现，那就已经形成了难以挽回的局面和损失，因此，安装太阳能水处理设备(硅磷晶)是十分必要的，即保证了锅炉的正常运行和延长寿命，又节约了能耗！热水器作为一种节省能源，保护环境，方便群众的产品越来越广泛地进入社会，进入家庭。

“许多用户不但用太阳能热水洗脸、洗澡、洗碗、洗衣服、洗菜、淘米，有的甚至用来煮饭、煮菜，烧开水等，这样做对吗？”对此王昕主任谈到：“这是关系到广大用户的健康问题。

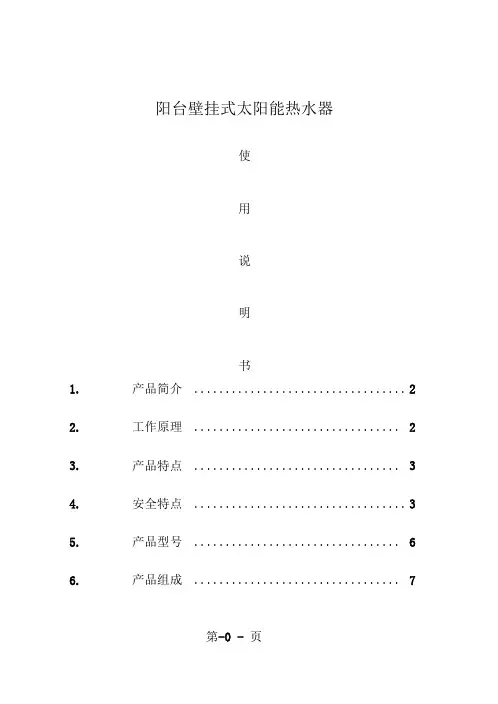

阳台壁挂式太阳能热水器使用说明书1.产品简介 (2)2.工作原理 (2)3.产品特点 (3)4.安全特点 (3)5.产品型号 (6)6.产品组成 (7)第-0 - 页7.产品安装 (9)8.产品使用 ...............................139.常见问题FAQ (17)1．产品简介阳台壁挂太阳能属于分体式太阳能热水系统，水箱放置在阳台内，集热器放置在建筑南立面阳台上。

其工作原理为：利用集热管将吸收的太阳辐射转换成热能。

再通过水箱内换热器进行二次换热原理，从而使整个水箱内的水温逐渐升高。

2．工作原理集热器里面的吸热器将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，再利用自然循环系统，使水箱内的水逐渐升温。

由于集热器内的工第-1 - 页质为抗低温液体，能保持在零下40 度不冻。

所以即使高寒地区，一年四季也可正常运行。

工作示意图：3．产品特点1）分体安装太阳能集热器与水箱完全分离，集热器在阳台外部安装，水箱充分利用阳台的室外空间，解决了高层建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。

（2）承压运行水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。

（3）系统节能工质循环系统为自然温差循环，无需电能，在阳光充足的情况下，提供用户热水，整个系统为超低能耗。

（4）单向换热集热器换热管内不走水，集热器和水箱是换热式工作。

并且换热属于单向换热，因而水箱内的热量不会通过集热器向外流失。

（5）智能控制系统采用智能控制器，并具有防高温、防腐蚀、防干烧、防漏电等多种保护功能，使用安全方便。

（6）光电互补太阳能与其电能互补，保证用户随时使用热水。

（7）安全可靠平板太阳能集热换热技术，既提高了阳台壁挂产品的热效率，又成功实现了产品与建筑一体化的要求，并且大大解除了传统太阳能热水器冰冻、易炸管、易漏水、易结垢等隐患，从此使传统太阳能热水器告别了“不安全”时代。

太阳能热水器控制仪使用说明书太阳能热水器使用说明，一般情况下也就是说的太阳能热水器控制仪的使用方法，在这里我们拿最常用的西子控制仪说明书，为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题，方便大家使用。

tmc至尊全天候测控仪使用说明书【主要技术指标】1.使用电源：220vac 功耗：<5w2.测温精度：±2℃3.测温范围：0-99℃4.控温精度：±2℃5.水位分档：五档环形显示6.可控水泵或电热带功率：≤500w7.可控电加热功率：≤1500w 可选：3000w8.漏电动作电流：≤10ma/0.1s9.电磁阀参数：直流dc12v，可选用有压阀或无压阀有压阀工作压力：0.02mpa～0.8mpa 无压阀工作压力：0.0mpa，适用于水箱供水或低压供水10.广域亮彩显示屏低功耗：<0.5w【主要功能】1.北京时间：实时显示北京时间2.水位预置：可预置加水水位50、80、100%3.水温预置：可预置加热温度范围：30℃-80℃，定时加热若不需要启动电加热，可预置为00℃4.水温指示：显示太阳能热水器内部实际水温5.水位指示：显示太阳能热水器内部所存水量6.缺水提示：当水位从高变低，出现缺水状态时，蜂鸣报警，同时20%水位闪烁7.缺水上水：当水位从高变低，出现缺水状态时，延时30分钟自动上水至预置水位8.手动控制：可手动启动上水、加热，在操作时首先显示预置的水位或水温，用户可利用▲、▼键调整预置参数，确认后，启动上水、加热，也可手动关闭。

启动加热时水位若低于50%，则先启动上水再加热。

正在加热时水位低于50%自动关闭加热，保护电加热管。

启动手动上水时，若实际水位大于等于预置水位时，测控仪自动上调预置水位，以保证用户上水需求，启动手动加热时，若实际水温大于等于预置水温时，自动上调预置水温，以保证用户加热需求，建议用户预置水温不超过60℃9.自选模式：有智能、定时、温控三种模式可选定时模式：可设定二次定时上水、二次定时加热，原厂设置定时上水第一次9：00上水至100%水位，第二次15：00启动上水至100%水位。

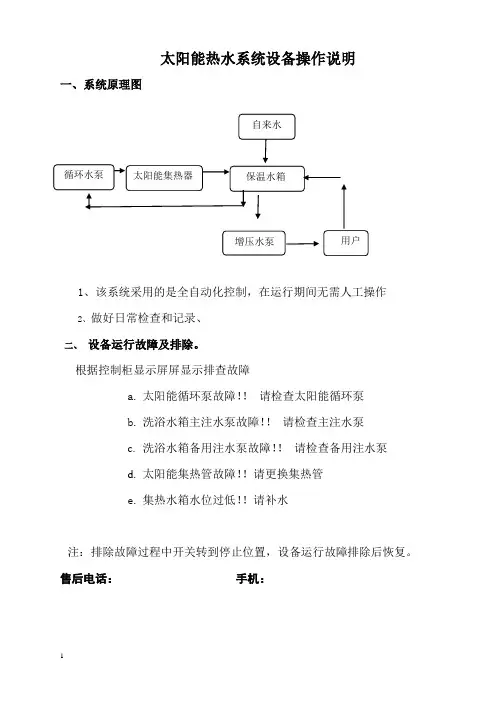

太阳能热水系统设备操作说明
一、系统原理图
1、该系统采用的是全自动化控制，在运行期间无需人工操作
2、做好日常检查和记录、
二、设备运行故障及排除。

根据控制柜显示屏屏显示排查故障
a.太阳能循环泵故障！！请检查太阳能循环泵
b.洗浴水箱主注水泵故障！！请检查主注水泵
c.洗浴水箱备用注水泵故障！！请检查备用注水泵
d.太阳能集热管故障！！请更换集热管
e.集热水箱水位过低！！请补水
注：排除故障过程中开关转到停止位置，设备运行故障排除后恢复。

售后电话：手机：
1。

太阳能热水器使用说明书范本太阳能热水器是一种环保、节能的取暖设备，被广泛用于家庭和商业用途。

它利用太阳能将热量转化为热水，以满足人们的生活需求。

在这份使用说明书范本中，我们将介绍太阳能热水器的安装、维护以及使用方法。

一、安装1. 确定安装位置：太阳能热水器应该安装在能够充分接收阳光的地方，避免阴影覆盖。

建议将其安装在屋顶、阳台或者空地上。

2. 安装支架：根据太阳能热水器的尺寸和重量，选择合适的支架进行安装。

支架应牢固稳定，避免随着风力而倾斜或倒塌。

3. 连接水管：将太阳能热水器与水源连接，确保水流通畅。

注意连接口的密封性，避免漏水。

4. 连接电源：根据太阳能热水器的型号，将其连接至电源。

请注意遵守电器安装规范，以确保安全使用。

二、维护1. 清洁表面：定期清洁太阳能热水器的表面，以确保充分吸收阳光和提高效率。

可以用水和柔软的布擦拭表面，避免使用刷子或者粗糙的材料。

2. 检查管路：定期检查太阳能热水器的管路是否有堵塞或漏水现象。

如果发现问题，请及时修复或更换。

3. 检查附件：太阳能热水器通常附带一些附件，如温度控制器、防冻装置等。

定期检查这些附件的工作状态，确保其正常运行。

三、使用方法1. 切勿强制使用：在太阳能供暖季节，可以直接使用太阳能热水器提供的热水；在夜晚或者阴天，建议使用备用热水设备。

切勿强制使用太阳能热水器，以免影响正常运行。

2. 使用温度控制器：根据不同的季节和个人需求，调节太阳能热水器的温度控制器。

请将温度控制器调至适合您的舒适温度。

3. 使用防冻装置：在寒冷的冬季，太阳能热水器可能会受到冰冻的影响。

请确保太阳能热水器的防冻装置工作正常，避免管路冻裂。

4. 定期检查：建议定期检查太阳能热水器的工作状态，确保其正常运行。

如果发现任何异常或问题，请及时联系专业人员进行维修。

总结：太阳能热水器是一种高效、环保的取暖设备，但需要正确安装和维护才能发挥最佳效果。

本使用说明书范本详细介绍了太阳能热水器的安装、维护与使用方法，希望能帮助用户更好地了解和操作太阳能热水器。

壁挂式太阳能热水器使用说明一、安装前准备1.确保安装位置周围没有遮挡物，有足够的阳光直射；2.确保安装位置有良好的通风条件，以防止太阳能热水器过热；3.确保安装位置有足够的空间容纳太阳能热水器和相关附件；4.选择合适的安装工具，如水平仪、螺丝刀等。

二、安装步骤1.找到合适的安装位置，并使用水平仪确保热水器水平安装；2.使用螺丝刀将太阳能热水器固定在安装位置上，确保牢固稳定；3.连接热水管道和冷水管道，并确保连接处无漏水；4.连接太阳能热水器到水箱，使用螺丝刀紧固连接处；5.打开冷水入口阀门，让水箱内充满水，以防止干烧现象；6.确保太阳能热水器与电源断开连接，并接通给水管道；7.关闭太阳能热水器阀门，待水箱内的水被加热至设定温度后再打开。

三、使用操作1.调整温度：根据需求，使用温度控制旋钮或按钮来调整热水的温度；2.开关机：根据需要，按下或旋转开关按钮来开启或关闭太阳能热水器；3.温度显示：在操作面板上可以看到当前的水温，以方便了解供热状态；4.存储功能：太阳能热水器通常具有存储功能，以供应足够的热水；5.定时功能：根据需求，设置定时功能来实现自动供热；6.防冻保护：在寒冷的冬季，太阳能热水器具有防冻保护功能，以防止冷水管道冻裂；7.故障提示：当太阳能热水器出现故障时，通常会有相应的故障提示功能，以便维修或更换相关部件。

四、维护保养1.清洁定期检查：定期检查太阳能热水器是否有脏污、结垢等情况，并及时清理；2.定期检查水压：定期检查水压是否正常，水压过高或过低都有可能导致热水器故障；3.清洗太阳能热水器管道：定期清洗水箱和供热管道，以防止污垢积累影响使用效果；4.防止冻裂：在寒冷的冬季，尽量避免使用太阳能热水器，或者采取相应的防冻措施；5.定期维护：太阳能热水器通常需要定期维护，如更换密封圈、清洗管道等；6.注意安全：在维护或保养热水器时，请注意自身安全，避免触电或烫伤等意外事故。

五、故障排除1.无法加热：检查是否有电源供应，或者检查电源线是否损坏；2.温度不稳定：检查温度传感器是否工作正常，或者清洗水箱内部的污垢；3.漏水现象：检查供水管道和热水管道连接处是否紧固，或者更换密封圈；4.故障显示：根据故障提示，参照说明书来排除故障。

附件·1平板式阳台壁挂自然循环太阳能热水器配置及功能表：序号项目名称技术参数1 吸热体结构管板式2 吸热体结构铜（0.12-0.3㎜）、铝（0.3-0.5㎜）；吸热面积1.6㎡.3 吸热体涂层氮氧化钛（超级蓝膜），吸收率≥93%、发射率≤7%，使用寿命不少于20年4 外框材料6063（T5）铝合金5 保温材料背部采用玻纤棉,四周采用聚氨酯6 表面盖板平板超白低铁布纹太阳能钢化玻璃,厚度3.2mm7 毛细管壁厚TP2紫铜，直径φ8，厚度δ≥0.6mm8 集流管壁厚TP2紫铜，直径φ22，厚度δ≥0.8mm9 背板铝板或彩钢板10 密封条EPDM（整体连接）11 热性能1)平板型太阳能集热器的瞬时效率截距ηo,α应不低于76.6%；2)平板型太阳能集热器的总热损系数U应不大于4.05W/（㎡.℃）12 空晒应无变形、无开裂或其他损坏13 闷晒应无泄漏及明显变形14 内通水热冲击应无泄漏、无变形、无破裂或其他损坏15 外淋水热冲击应无明显变形及其他损坏，集热器进水后，对热性能不产生严重障碍淋雨应无渗水和破坏强度应无损坏及明显变形，塑料透明盖板应不与吸热体接触刚度应无泄漏、无损坏及过度永久性变形结构使用中不发生明显噪音及振动。

应充分考虑积雪、结冰的状况零部件可以更换，易于维护和检查紧固体容易固定在台架或建筑物上，充分保障固定方法及强度的安全性耐压传热工质无泄漏材料材料与工质接触部位不应溶解出有碍人体健康的物质。

焊接应符合GB/T 12467-90的规定16外观吸热体在壳体内安装平整，间隙均匀防雹（耐冲击）应无划痕、翘曲、裂纹、破裂、断裂或穿孔材料钢化玻璃或聚酯玻璃钢结构允许拼接，但必须密封、不渗漏涂层应无剥落，有一定的光泽度材料聚氨酯泡沫塑料17 集热器支架1、支架采用镀锌板喷塑；2、紧固件全部为热镀锌螺栓螺母，支撑稳固，防腐能力强；3、使用寿命≥15年，确保十年不锈。

18 保温水箱1、水箱容量80L2、内胆采用BTC210搪瓷专用内胆，厚度2.0mm3、保温层为50mm厚聚氨酯保温块，闭孔不低于92%；4、内胆采用无缝焊接技术；5、搪瓷内胆沸水失重量≤0.6g/㎡6、水箱采用夹套换热方式;7、保温层：材质为聚氨酯，密度为30-40Kg/m³，导热系数＜0.022W/（m·℃）；尺寸稳定性≤1%；8、内胆防腐技术：不少于一项防腐技术，比如：镁棒+电子阳极防腐，不用更换镁棒，防腐与水箱同寿命。

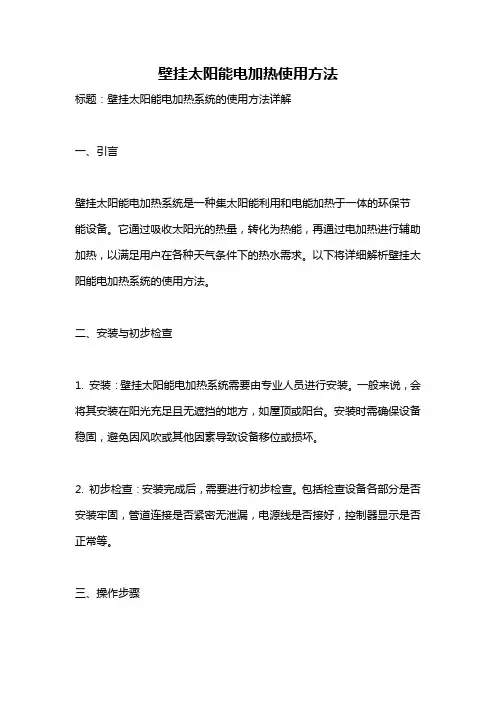

壁挂太阳能电加热使用方法标题：壁挂太阳能电加热系统的使用方法详解一、引言壁挂太阳能电加热系统是一种集太阳能利用和电能加热于一体的环保节能设备。

它通过吸收太阳光的热量，转化为热能，再通过电加热进行辅助加热，以满足用户在各种天气条件下的热水需求。

以下将详细解析壁挂太阳能电加热系统的使用方法。

二、安装与初步检查1. 安装：壁挂太阳能电加热系统需要由专业人员进行安装。

一般来说，会将其安装在阳光充足且无遮挡的地方，如屋顶或阳台。

安装时需确保设备稳固，避免因风吹或其他因素导致设备移位或损坏。

2. 初步检查：安装完成后，需要进行初步检查。

包括检查设备各部分是否安装牢固，管道连接是否紧密无泄漏，电源线是否接好，控制器显示是否正常等。

三、操作步骤1. 打开电源：确认所有连接无误后，打开电源开关，此时控制器应显示正常。

2. 设置模式：根据实际需求，设置加热模式。

通常，壁挂太阳能电加热系统有两种工作模式：太阳能优先模式和电加热优先模式。

太阳能优先模式下，系统优先利用太阳能进行加热，当太阳能不足时，自动切换到电加热；电加热优先模式则主要依赖电能加热。

3. 设定温度：在控制器上设定期望的热水温度。

一般来说，洗澡水的适宜温度为40-50。

4. 开启加热：设定好参数后，按下加热键，系统开始工作。

在太阳能充足的情况下，太阳能板将吸收太阳光并转化为热能，通过热交换器加热冷水。

当太阳能不足或热水温度未达到设定值时，电加热元件将启动，提供额外的热量。

5. 使用热水：当热水温度达到设定值后，可以通过热水龙头享用热水。

注意，初次使用或长时间未使用后，建议先放掉一部分冷水，以确保使用的水是已加热的。

四、维护与注意事项1. 定期检查：为了保证壁挂太阳能电加热系统的正常运行和使用寿命，应定期进行检查和维护。

包括清洁太阳能板，检查管道是否有泄漏，以及控制器是否正常显示等。

2. 避免长时间无水运行：在不使用热水的情况下，应关闭电源或设定低温运行，避免电加热元件在无水状态下长时间运行，造成设备损坏。

壁挂产品说明
占位小，安装灵活
整套产品对空间要求小，对建筑立面影响小，配置灵活，采用分体式设计，安装维修方便，像安装空调一样简单、方便。

不受楼层、场地限制，适用于多层及以上住宅，集中、分散式系统均可。

取代阳台实幕墙体，大大减少建筑成本，达到真正建筑节能、环保。

时尚美观，安全牢固
与建筑浑然一体，不影响住宅美观；多重支点与保护，保障安全使用。

壁挂式安全说明
太阳能集热器安装在阳台护栏外或窗台外墙上，（可采用集热器叠合型/遮阳板型/幕墙型等）。

以配置的安装支架进行固定。

水箱安装在室内，实际情况以现场测量为准。

工作原理图：。
