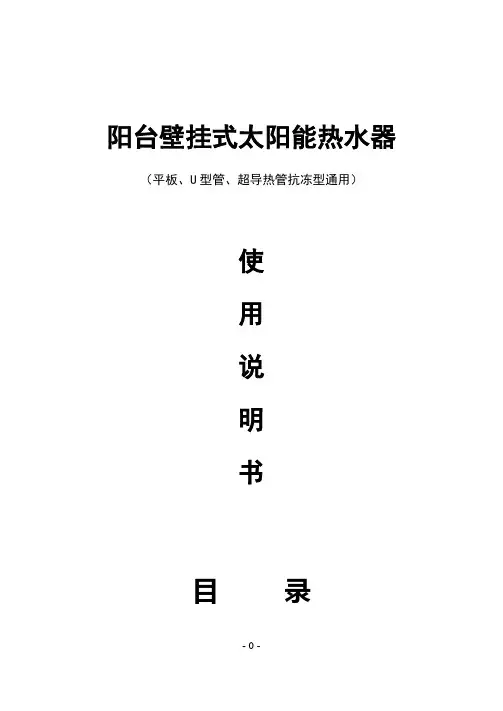

阳台壁挂式太阳能热水器（平板、U型管、超导热管抗冻型通用）使用说明书目录1．产品简介 (2)2．工作原理 (2)3．产品特点 (3)4．安全特点 (3)5．产品型号 (6)6．产品组成 (7)7．产品安装 (9)8．产品使用 (13)9．常见问题FAQ (17)1．产品简介阳台壁挂太阳能属于分体式太阳能热水系统，水箱放置在阳台内，集热器放置在建筑南立面阳台上。
其工作原理为：利用集热管将吸收的太阳辐射转换成热能。
再通过水箱内换热器进行二次换热原理，从而使整个水箱内的水温逐渐升高。
2．工作原理集热器里面的吸热器将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，再利用自然循环系统，使水箱内的水逐渐升温。
由于集热器内的工质为抗低温液体，能保持在零下40度不冻。
所以即使高寒地区，一年四季也可正常运行。
工作示意图：平板式U型管式3．产品特点（1）分体安装太阳能集热器与水箱完全分离，集热器在阳台外部安装，水箱充分利用阳台的室外空间，解决了高层建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。
（2）承压运行水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。
（3）系统节能工质循环系统为自然温差循环，无需电能，在阳光充足的情况下，提供用户热水，整个系统为超低能耗。
（4）单向换热集热器换热管内不走水，集热器和水箱是换热式工作。
并且换热属于单向换热，因而水箱内的热量不会通过集热器向外流失。
（5）智能控制系统采用智能控制器，并具有防高温、防腐蚀、防干烧、防漏电等多种保护功能，使用安全方便。
（6）光电互补太阳能与其电能互补，保证用户随时使用热水。
（7）安全可靠平板（U型管或超导热管）太阳能集热换热技术，既提高了阳台壁挂产品的热效率，又成功实现了产品与建筑一体化的要求，并且大大解除了传统太阳能热水器冰冻、易炸管、易漏水、易结垢等隐患，从此使传统太阳能热水器告别了“不安全”时代。
4．安全特点安全一：冬季“防冻”的太阳能一般的太阳能，寒冷的冬季，普通真空管结冰被冻，热水器也随之“冬眠”。
平板（U型管或超导热管）太阳能技术，由于有速热工质，低温启动快，传热效率高。
应用该技术的集热器在高寒地区零下40℃的环境下，管内不结冰，无任何“冻坏”的担忧。
安全二：高温“防炸”的太阳能一般真空集热管内部走水，一旦炸裂，不仅热水器也无法正常使用，而且对人身安全产生巨大威胁，对于阳台壁挂式问题更为突出，为了解决这个棘手的难题，新一代科技结晶——平板（U型管或超导热管）换热技术，采用特有集热换热结构，管内无水运行，可以承受超冷热冲击不炸管。
轻松享受热水，摆脱炸管担忧。
安全三：安全“防漏”的太阳能传统热水器水箱和真空管内部连通，单支真空管漏水，整个热水器随之崩溃。
漏水在低温下结成“冰溜子”，威胁人身和建筑安全。
平板集热（U型管或超导热管）换热技术，实现热水器全封闭运行。
? 安全四：轻松“防垢”的太阳能热水器再好，真空管内壁上结上厚厚水垢，水流无法畅通，热量无法传递，令人头痛。
分体换热技术，实现换热流道内无水运行，适应不同地区的各种水质，顺利解除水垢烦恼。
5． 产品型号说明：（1） 辅助电加热功率均为1.5KW 产品型号水箱集热 面积 集热器尺寸（长×宽） 容量尺寸 阳台实墙高度≥1米 SW-80F-2 80L Φ470*810(mm)2m 2 2000×1000mm SW-100F-2 100L Φ470*1010(mm)2m 2 2000×1000mm SW-120F-2 120L Φ470*1210(mm) 2m 2 2000×1000mm（2）接口尺寸均为G1/2（3）额度最大工作压力均为0.7Mpa（4）均采用防冻介质循环，工作环境为﹣5～45℃（5）具体配置情况如下：集热器类型平板U型管（超导热管）材质铜铝复合、全紫铜紫铜U型管或超导热管吸热层阳极氧化膜、黑铬、磁控蓝膜、氮氧化钛选择性吸收涂层玻璃盖板普通钢化玻璃、布纹钢化玻璃、低铁布纹钢化玻璃玻璃真空集热管边框及颜色铝合金（香槟色、古铜色、银白色等颜色）铝合金集热器保玻璃棉+苯板复合、玻璃真空保温温材料棉+聚氨酯整体发泡聚氨酯整体发泡聚氨酯整体发泡水箱保温材料背板一级镀锌板、压花铝板---（6）水箱外形有立式、横式，壁挂式，内胆为食品级SUS304-2B 不锈钢材质。
6．产品组成（以平板集热器为例）①平板型太阳能集热器②承压保温水箱（内置电辅助加热、电脑数码控制、数码显示）③太阳能换热循环管道④热水管道7．产品安装【特别敬告】：非正确的安装本热水器，有可能导致严重的人身伤害和财产损失。
因此对安装要求非常严格，安装分为：室内机（机身）安装、室外机（太阳能集热板）安装以及室内机和室外机的管路连接三部分。
【室内机（机身）安装】：（1）请务必使用本公司所配置的附件来安装本热水器，在确定支架牢固可靠后，挂上本热水器，否则热水器可能从墙上落下，损坏热水器，并造成严重的伤害事故。
在确定螺栓孔位置时，应保证热水器的右侧不小于0.2米的空间，以便在需要时能对热水器进行维修。
（2）本热水器应装在坚固的墙壁上，墙体强度能承受热水器注满水后的总重量的4倍，并不发生变形和裂纹。
如不能够承受则需要安装专用支架或采取特殊加强措施。
（3）根据安装尺寸用冲击钻在坚固的墙壁上水平方向钻2个孔，孔深100mm，孔距为2个挂架之间的距离。
（4）把膨胀螺栓插入孔中，旋紧弯钩，并使钩向上。
（5）将热水器上方的挂架，对准膨胀螺栓弯钩挂牢。
（6）在墙壁上安装固定电源插座，禁止使用移动插座。
电源插座的位置建议在热水器的右上方。
在水可能溅到的地方和墙壁上，电源插座的安装高度不能低于1.8米，且确保水不会溅到插座上。
并不能安装在儿童可能触及到的地方。
（7）如果浴室空间较小，室内机可安装在无日晒雨淋的其他地方。
为了避免管路热量的损失，安装点应与用水点尽量靠近。
【室外机（太阳能集热器）安装】：（1）太阳能集热板与阳台墙体的夹角确定：最佳安装角度=90°-（当地纬度+10°），如安徽省合肥市纬度为31°52′,集热板与阳台墙体的夹角为48°48′，阳台须面南。
（2）组装挂架：根据施工现场的尺寸要求，将本热水器室外机配套的可调式挂架组装。
（3）确定孔距：组装完毕后，根据组装好的挂架上面的孔距，确定在墙上打孔的距离。
需要注意：室内机（机身）的最底部与室外机（集热板）的垂直间距要大于20cm，小于50cm。
（4）打孔：在墙上打孔时，有循环口的一端的孔要比另外一端高出5cm，即：集热器有循环口的一端比另外一端高5cm。
（5）固定挂架：打孔完毕后，用合适的膨胀螺栓将挂架固定在墙壁上。
（6）安装室外机（太阳能集热器）：将壁挂太阳能集热器挂在已经固定好的挂架上面，确定循环口的一端比另外一端高出5cm。
（7）集热器固定完毕后，在集热器循环口上方15cm左右处确定好过墙孔的位置，在室内斜向下打好过墙孔，过墙孔的直径可根据安装现场的实际情况而定，无论直径多大，都必须适合保温。
【管路链接】：（1）所有管件的螺纹规格均为G1/2″。
（2）室内机冷热水管路连接：冷热水管可采用4分PPR 热熔管，美观大方，牢固耐用。
（3）室内机和室外机的连接：壁挂太阳能集热板有上下两个循环口，其上循环口和水箱的介质循环进口（水箱标示）连接，其下循环口和水箱的介质循环出口连接好，建议使用规格为￠12.7mm,壁厚为0.8mm的柔性铜管链接室外机和室内机的循环口。
循环管的长度越短越好，最长不要超过2.5米，管路应无下折弯曲，减少介质循环阻力。
（4）灌注循环介质：将配备的循环介质从室内机身的标注提示口注入，保证注入压力达到0.2Mpa,切勿洒漏，并检查循环管路有无渗漏情况。
确定好各接口无渗漏后，将保温材料套在循环管路上，最后用银白色的包扎带将保温管自下向上缠好。
（5）管路连接完毕后，先将热水阀门打开，开始上水时，上水阀门应开的小一点，以便将集热器中的空气缓缓排出，注意上水时检查管路链接是否有渗漏。
8．产品使用【首次使用】:（1）在首次使用时，热水器出水口处至少有一出水阀打开，以排净空气，注满水后可关闭此阀。
（2）在首次使用时，必须将热水器注满水后方可开启电辅助加热。
【正常使用】（1）热水器内最高水温能达到75℃，初始用水不要直接洒向人体，应先将水温调好，以免烫伤。
（2）进水阀在正常使用时，要处于打开状态。
【控制说明】SW-F-107智能加热控制仪使用说明（建议使用AUTO1模式）[主要技术参数]1. 工作电源：95V~260VAC,50~60HZ2. 静态功耗：≤0.6W3. 测温范围：0~99℃4. 测量精度：≤±2℃5. 可控电加热功率：≤1500W6. 漏电保护：10ma0.1s[主要功能和使用方法]1、开机自检：屏全亮后恢复到正常显示。
2、时间显示：24 小时制。
3、温度显示：实际显示太阳能水箱温度T2。
4、电加热全智能控制功能：4-1 手动控制：轻按“HEAT”键，可开启或关闭电加热，开启时“SSS”灯亮。
开启后达到温度设定值也能自动停止加热。
4-2 定时控制：可分二次设置定时加热，系统默认时间设定为早上3：00 和下午15:00。
若均设定在00：00 则全部处关闭状态。
4-3 选择控制轻按“SELECT”键，可选择智能，恒温，定时功能的开启，若恒温功能开启后，“AUTO2”灯亮，当水温低于设定值5℃时开启电加热工作，水温达到设定值时停止加热，不断循环，保证24 小时内有恒定温度的热水供应；若智能功能开启后，“AUTO”灯亮，在下午16：00-18：00 时间段内恒温工作；若定时功能开启后，“AUTO1”灯亮。
5、电加热恒温值可设置范围35~70℃，随机设定为50℃。
6.保护功能：6-1 掉电有记忆，保持以前设置的参数不变。
6-2 长按住设置键3 秒钟，全屏闪亮二次，可恢复出厂设定值。
6-3 控制仪在等待状态下，能自动关闭显示屏光源。
工作状态下能自动开启，或按任一键可开启光源显示。
6-5 当T2 出现故障时，显示E2。
T2 开路状态显示E2，短路状态显示99℃。
6-6 当漏电时，显示Ld。
[功能键操作方法]轻按“设置键”，可分别设置功能值，具体操作如下：1.第一次轻按键，进入设置电加热恒温值状态，温度和“SSS”灯闪亮。
再分别按“△”和“▽”键增减设定。
2.第二次轻按键，时钟和闪显时，可分别设置时钟的“时”和“分”，按“△”键设定时和按“▽”键设定分。
3.第三、四次轻按键，时钟和“SSS”、同时闪显时，可分别设置二次电加热“时”和“分”，按“△”和“▽”键分别设定。
4.松手5 秒后会恢复正常显示和自动锁定。
