阳台壁挂式太阳能热水器安装的设计要点

精心整理阳台壁挂式太阳能热水器安装的设计要点目录目录一、二、2.12.22.32.42.52.6管路设计预留 ............................................. 错误！未指定书签。

2.7电路设计预留 ............................................. 错误！未指定书签。

2.8其他安装设计要点 ..................................... 错误！未指定书签。

三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、。

二、2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.2）图（2.3）2.2阳台尺寸定位图（3）1.1图（4）（2）预埋件定位尺寸见图（3）和表（1）。

选用80L水箱时两预埋件间距1.4m，100L水箱时1.7m。

2.4支架安装设计要点集热器支架的间距见表（1），选用80L水箱时两支架间距1.4米，100L水箱时1.7米2.4.1图（5）（1）支架穿墙需预留63mm的圆孔，尽量贴近结构地面（见图（6））。

安装好支架后用发泡材料填充。

（2）支架反穿入阳台内。

同预埋构件焊接。

焊接前应对焊接处进行清理。

图（6）2.4.2阳台外设挑出平台，预埋构件位于阳台外阳台外设挑出平台，预埋件位于阳台外时，支架安装见图（7）。

（1）挑出平台应至少宽400mm。

（2）预埋件同支架焊接。

2.5保温水箱安装设计要点（1）保温水箱功能箱一侧，距墙应至少有40mm的间距，以便安装保护罩。

（2）保温水箱顶距楼板应有至少50mm的距离，以便水箱可以挂上挂钩。

根据阳台构造的不同，保温水箱也有不同的安装形式，下述为几种可能的安装形式。

阳台壁挂式太阳能热水器安装施工方案完整版太阳能热水器是一种环保节能的设备，现在越来越受到人们的欢迎。

附着在阳台上的壁挂式太阳能热水器成为了越来越多家庭的选择，它既方便省空间，又可以给我们带来舒适的洗浴体验。

本文将提供一份完整的施工方案，帮助大家在家中安装壁挂式太阳能热水器。

准备工作工具•电钻•手电钻•手锯•活口钳•单刀•粘合剂•螺丝刀•丝锥•扳手材料清单•壁挂太阳能热水器•太阳能热水器水箱•太阳能热水器管道•固定夹•不锈钢膨胀螺栓•螺母•压力表•油脂施工步骤步骤一：选择安装位置阳台壁挂式太阳能热水器安装的位置有很多种选择，我们可以根据实际需求来选择。

建议在阳台上选择空旷地方进行安装，方便热水器对阳光进行吸收。

在选择的位置上用手电钻开孔，打好固定螺栓的位置。

步骤二：安装支架在选定位置的墙面上预留出大小合适的孔洞，将大螺栓穿过孔洞，用固定螺母紧固，确保它牢固地固定在墙上。

再将小螺栓穿过孔洞，紧固括号。

最后，将支撑架和括号放在大螺栓上，然后就可以调整支架的位置和角度了。

步骤三：安装水箱将水箱与管道连接并安装到支架上。

需要注意的是，在收紧连接件时，一定要按顺序按照接头处的弧线铁桶排列并部分松动，用活口钳紧紧扭转接头，两端顺时针顺序紧紧接到底。

先连接热水出口，再连接进水口，确保接管件和水箱连接牢靠。

步骤四：安装热水器在水箱的上端安装阳台壁挂式太阳能热水器，并与水箱进行连接。

需要注意的是，安装时需要使用螺丝刀将它固定在支架上。

热水器与水箱连接的过程中，需要一定的技巧。

一开始可以用手做好配合，再用扳手进行适当的加压。

步骤五：接通管路将热水器与房屋内部的水管连接，连通热水器和水上的水管，使热水流出。

接通管路之前，清洁管道和保养热水器，防止因内部管道的杂质影响热水器的使用效果。

步骤六：测试安装完成后，需要进行测试。

建议按照操作说明书，先拧开进水口阀门，然后打开热水出口的阀门，等待3-5分钟，看一下进出水口是否流畅。

阳台壁挂式太阳能热水器安装施工方案完整版太阳能热水器是当今广泛应用于家庭的一种热水供应设备，既环保又节能。

阳台壁挂式太阳能热水器由于结构紧凑，安装方便，成为许多家庭的首选。

下面是一份阳台壁挂式太阳能热水器的安装施工方案完整版，供参考。

一、施工准备工作1.确定太阳能热水器的安装位置。

一般来说，阳台是安装太阳能热水器的最佳位置，因为阳台的位置可以接收到最充足的阳光。

2.准备好安装所需的工具和材料。

常用的工具有螺丝刀、水管扳手、钻孔机等，常用的材料包括螺丝、水管、接头等。

3.确保安装位置的墙体结实可靠。

如需在阳台上安装钢架支撑太阳能热水器，需要保证钢架稳固可靠。

二、安装太阳能热水器1.安装支架。

根据太阳能热水器的型号和重量，选择合适的支架，并将支架固定在阳台的墙壁上。

确保支架水平平整，固定牢固。

2.安装储水箱。

根据太阳能热水器的类型，选择适合的储水箱，并根据安装说明将储水箱安装在支架上。

储水箱的安装位置一般选择在太阳能热水器的下方，方便冷水自然流入。

3.安装太阳能集热器。

将太阳能集热器与储水箱连接，确保连接处密封可靠。

太阳能集热器的安装位置一般选择在太阳能热水器的上方，高度根据太阳能集热器的角度和斜度来确定。

4.安装管道。

根据太阳能热水器的型号和要求，选择适当的管道，并将管道连接至太阳能热水器和储水箱之间。

注意管道的斜度，确保冷水和热水顺利流动。

同时，还需准备好进水管道和排水管道。

5.连接电源。

太阳能热水器通常需要通过电源充电或驱动水泵等附属设备。

根据太阳能热水器的型号和要求，将电源线连接至对应的控制盒或电池上。

6.连接水源。

将冷水管道连接至储水箱的进水口，并确保连接牢固密封；将热水管道连接至储水箱的出水口，并确保连接牢固密封。

检查管道连接是否正常，并打开冷水阀门试运行。

三、调试和测试1.打开冷水阀门和热水阀门，确保冷水和热水通畅无阻。

此时，冷水会自动进入储水箱并被太阳能集热器加热，然后转化为热水。

2.观察太阳能热水器的运行情况。

阳台壁挂太阳能安装操作指导书一、集热器安装：安装注意事项：a：集热器应安装在阳台处阳光照射比较充分的地方。

b：集热器要固定牢固。

c：为保持美观，集热器应水平安装在阳台的中间位置。

1、确定挂件的中心距根据热水器的型号确定挂件的中心距，中心距的尺寸如图纸所示（单位：mm）。

2、确定挂件的位置测量阳台的宽度和高度，根据挂件的尺寸和中心距，确定出挂件垂直方向的位置，用铅笔在阳台垂直地面的方向刻线。

挂件顶端到阳台顶端的最小距离为220mm（如果阳台尺寸较小，可以适当调整），测量后用铅笔在阳台水平方向刻线。

用水平仪或卷尺测量，确保水平。

这样，挂件的位置就可以确定了。

3、确定打孔的位置把挂件放置于所画的中心线的位置，用铅笔在墙上画出孔的位置。

4、打孔注：根据阳台的具体形式，也可采用其他固定方式。

固定需要用M8的膨胀螺栓，需要打直径12mm的孔。

在挂件上预留了6个孔，挂件的各个左右各有3个孔。

打孔的时候左右各打一个，要对角打。

打孔时身体从窗口中探出去，把冲击钻或者电锤用绳子捆绑一下，预防打孔的时候掉落。

5、安装膨胀螺栓打完孔以后安装膨胀螺栓。

安装膨胀螺栓的时候为保证螺栓螺纹的完整，使螺母能够自由的进出，先安装两个螺母以保护螺纹的完整性，不可以直接砸螺栓的头部。

6、固定挂件在固定挂件之前先把挂钩用螺栓固定在挂件的底部。

然后将固定有挂钩的挂件用螺母固定在膨胀螺栓上，然后用扳手拧紧。

在螺栓还没有完全拧紧的时候，要用掉线测量，保证挂件和地面垂直。

7、固定集热器用足够强度的绳子或者专用的吊装工具，将绳子的一头捆绑集热器上边框边框的左右两端，保证捆绑的结不能移动。

吊装的时候注意左右两端用力平衡，在拉到能够抓到边框的时候把集热器提起，然后把集热器的下边框放到安装好的挂钩上。

最后使用螺栓把集热器的上边框固定在挂件上，螺栓的两端都要安装垫片。

二、水箱安装选择水箱安装的位置1、选择地面结实而平坦的地方2、要留有足够安装维护的空间三、管路连接管路连接包括循环管路的连接，用水管路的连接和循环泵的安装，连接时注意以下事项：两管路间距≥50mm,距墙面50mm；为节省材料，保证效率，管路要横平竖直，尽量短；管路铺设要横平竖直，一般铺设原则为：热水管路在上，冷水管路在下；循环管路全部采用铜管连接，根据实际要求测量各管路尺寸，依据尺寸裁好铜管长度；管路用内锡焊管件或铜焊焊接；水箱的循环入口、循环出口、循环泵的进出口都采用活结形式。

阳台壁挂式太阳能热水器安装的设计要点目录目录 (1)一、阳台壁挂式太阳能热水器简介 (2)二、阳台壁挂式太阳能热水器安装的设计要点 (4)2.1阳台壁挂式太阳能热水器总体安装尺寸 (4)2.2 阳台尺寸定位 (7)2.3 预埋件结构及埋设 (8)2.4 支架安装设计要点 (9)2.4.1 预埋件在阳台 (9)2.4.2 阳台外设挑出平台，预埋构件位于阳台外 (11)2.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙 (15)2.5.3 保温水箱后为玻璃或无墙体 (17)2.6 管路设计预留 (20)2.7电路设计预留 (20)2.8 其他安装设计要点 (20)三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。

保温水箱有两根加热棒，自带电加热功能。

阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。

其中，集热器安装在室外吸收太，保温水箱布置在室储存加热后的热水。

保温水箱同集热器分离，保温水箱的水不同集热器的介质接触，而是通过水箱的换热器进行换热。

阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。

见图（3）和表（1）。

（2）阳台长度应大于2.3m，以便安装集热器（见图（3））。

（3）阳台应设计有地漏或其他排水措施。

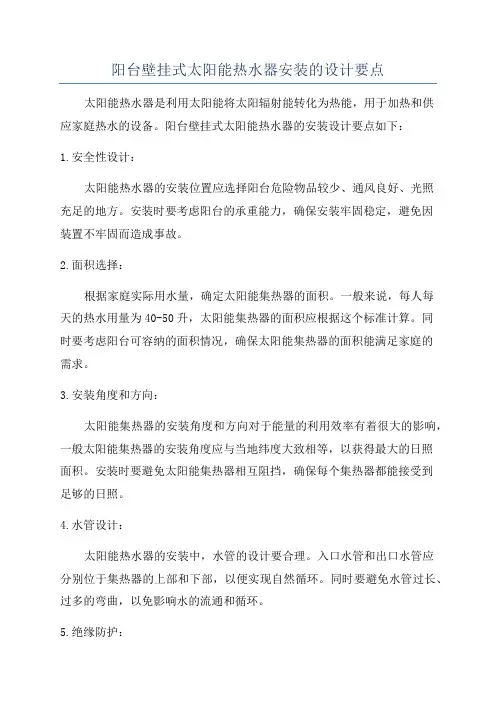

阳台壁挂式太阳能热水器安装的设计要点太阳能热水器是利用太阳能将太阳辐射能转化为热能，用于加热和供应家庭热水的设备。

阳台壁挂式太阳能热水器的安装设计要点如下：1.安全性设计：太阳能热水器的安装位置应选择阳台危险物品较少、通风良好、光照充足的地方。

安装时要考虑阳台的承重能力，确保安装牢固稳定，避免因装置不牢固而造成事故。

2.面积选择：根据家庭实际用水量，确定太阳能集热器的面积。

一般来说，每人每天的热水用量为40-50升，太阳能集热器的面积应根据这个标准计算。

同时要考虑阳台可容纳的面积情况，确保太阳能集热器的面积能满足家庭的需求。

3.安装角度和方向：太阳能集热器的安装角度和方向对于能量的利用效率有着很大的影响，一般太阳能集热器的安装角度应与当地纬度大致相等，以获得最大的日照面积。

安装时要避免太阳能集热器相互阻挡，确保每个集热器都能接受到足够的日照。

4.水管设计：太阳能热水器的安装中，水管的设计要合理。

入口水管和出口水管应分别位于集热器的上部和下部，以便实现自然循环。

同时要避免水管过长、过多的弯曲，以免影响水的流通和循环。

5.绝缘防护：太阳能热水器的管道和设备上需要进行导热、防腐蚀、保温等绝缘防护处理，以确保热水在运输过程中的热量损失较小。

6.排水和泄压设计：太阳能热水器的安装位置应考虑到排水的便利性，同时要设置泄压装置，以防止太阳能热水器在使用过程中发生压力过高的情况。

7.系统配套设计：太阳能热水器的安装设计还需要考虑到系统的配套问题。

包括热水储存设备、循环泵、控制系统等。

安装时要确保系统的各个部分之间的连接和配套能正常运行。

8.定期维护：太阳能热水器安装后需要定期维护，保持其正常运行和延长使用寿命。

维护工作包括清洗集热器、检查管道、泵等设备的运行情况，及时更换损坏的部件等。

综上所述，阳台壁挂式太阳能热水器的安装设计要点包括安全性设计、面积选择、安装角度和方向、水管设计、绝缘防护、排水和泄压设计、系统配套设计以及定期维护等。

阳台壁挂式热水器安装规范一、安装工具要求二、阳台壁挂太阳能安装要求1．壁挂太阳能安装对房屋结构的要求有向阳面，前方没有遮挡2．确定集热器安装朝向建筑物南向、南偏东、偏西向或东向、西向有足够的空间，能够满足连续日照时间不低于4小时。

3．确定安装位置水箱与集热器的水平距离不得大于2500mm；集热器与水箱下端口不得低于200mm，最好两者距离是500mm；中途连接二者的铜管始终上坡走势不受建筑影响或阻碍。

三、水箱安装1．打孔⏹选膨胀螺栓的规格：膨胀螺栓的规格按照墙体的结构和保温厚度确定。

若墙体是空心砖，一定要用穿墙膨胀螺栓。

若墙体是实心墙体，要保证选用的膨胀螺栓在墙体中的实际长度不低于80mm(保温层不算)。

上述膨胀螺栓的直径都不得小于8mm。

⏹打孔：一般钻头大小选用比膨胀螺栓的直径大2mm就可以。

⏹注意：水箱的下端与集热器的上端的距离最好在是500mm，不得低于200mm。

2．安装膨胀螺栓挂板。

3．悬挂水箱注意保持水箱的端正。

四、集热器的安装1. 选择膨胀螺栓规格，一般选用直径是6mm，长度20mm的规格。

2. 确定安装角度，若使用季节偏冬季，角度放小（选用支架上面下方的螺丝孔）。

若使用季节偏夏季，角度放大（选用支架上面上方的螺丝孔）。

一般情况选择小角度。

3. 两个支架安装距离。

根据安装条件确定及以美观为标准。

五、集热器与水箱的连接集热器与水箱的连接用铜管进行扩孔连接，直径16mm的铜管。

1. 铜管的长度确定：根据实际情况确定集热器热液口到水箱热液口的铜管长度；集热器冷液口和水箱的冷液口的铜管长度。

（集热器上循环口为热液口，下循环口为冷液口。

水箱上面的红胶圈为热液口，蓝胶圈为冷夜口）。

2. 铜管的扩孔：铜管扩出来的喇叭边长度为3-5mm。

并且铜管的扩孔要保持边缘均匀。

3. 铜管的安装：铜管要始终保持上坡趋势。

六、灌液用19mm的套筒打开水箱的两个罐液口，从任何一个口灌入；先灌入4升，确定不漏时继续灌入，灌到另一口溢出防冻液为止。

阳台壁挂式太阳能热水器安装的设计要点目录目录0一、阳台壁挂式太阳能热水器简介1二、阳台壁挂式太阳能热水器安装的设计要点22.1阳台壁挂式太阳能热水器总体安装尺寸22.2 阳台尺寸定位52.3 预埋件结构及埋设52.4 支架安装设计要点62.4.1预埋件在阳台内62.4.2 阳台外设挑出平台，预埋构件位于阳台外82.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙102.5.3 保温水箱后为玻璃或无墙体122.6 管路设计预留162.7电路设计预留162.8 其他安装设计要点16三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。

保温水箱有两根加热棒，自带电加热功能。

阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。

其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。

保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。

阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。

见图（3）和表（1）。

（2）阳台长度应大于 2.3m，以便安装集热器（见图（3））。

（3）阳台应设计有地漏或其他排水措施。

2.3 预埋件结构及埋设（1）预埋件节点，见图（4）图（4）（2）预埋件定位尺寸见图（3）和表（1）。

阳台壁挂式太阳能热水器安装的设计要点目录目录0一、阳台壁挂式太阳能热水器简介1二、阳台壁挂式太阳能热水器安装的设计要点22.1阳台壁挂式太阳能热水器总体安装尺寸22.2 阳台尺寸定位52.3 预埋件结构及埋设52.4 支架安装设计要点62.4.1预埋件在阳台内62.4.2 阳台外设挑出平台，预埋构件位于阳台外72.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙92.5.3 保温水箱后为玻璃或无墙体112.6 管路设计预留142.7电路设计预留142.8 其他安装设计要点14三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。

保温水箱有两根加热棒，自带电加热功能。

阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。

其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。

保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。

阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。

见图（3）和表（1）。

（2）阳台长度应大于 2.3m，以便安装集热器（见图（3））。

（3）阳台应设计有地漏或其他排水措施。

2.3 预埋件结构及埋设（1）预埋件节点，见图（4）图（4）（2）预埋件定位尺寸见图（3）和表（1）。

家用太阳能热水系统安装标准1 一般规定1.1 太阳能热水系统的安装应符合设计要求。

1.2 太阳能热水系统的安装应单独编制施工组织设计，并应包括与主体结构施工、设备安装、装饰装修的协调配合方案及安全措施等内容。

1.3 太阳能热水系统安装前应具备下列条件:1 设计文件齐备,且已审查通过;2 施工组织设计及施工方案已经批准;3 施工场地符合施工组织设计要求;4 现场水、电、场地、道路等条件能满足正常施工需要;5 预留基座、孔洞、预埋件和设施符合设计图纸，并已验收合格;6 既有建筑经结构复核或法定检测机构同意安装太阳能热水系统的鉴定文件。

1.4 进场安装的太阳能热水系统产品、配件、材料及其性能、色彩等应符合设计要求，且有产品合格证。

1.5 太阳能热水系统安装不应损坏建筑物的结构;不应影响建筑物在设计使用年限内承受各种荷载的能力;不应破坏屋面防水层和建筑物的附属设施。

1.6 安装太阳能热水系统时，应对已完成土建工程的部位采取保护措施。

1.7 太阳能热水系统在安装过程中，产品和物件的存放、搬运、吊装不应碰撞和损坏;半成品应妥善保护。

1.8 分散供热水系统的安装不得影响其他住户的使用功能要求。

1.9 太阳能热水系统安装应由专业队伍或经过培训并考核合格的人员完成。

2 基座2.1 太阳能热水系统基座应与建筑主体结构连接牢固。

2.2 预埋件与基座之间的空隙，应采用细石混凝土填捣密实。

2.3 在屋面结构层上现场施工的基座完工后，应做防水处理，并应符合现行国家标准《屋面工程质量验收规范》GB 50207的要求。

2.4 采用预制的集热器支架基座应摆放平稳、整齐，并应与建筑连接牢固，且不得破坏屋面防水层。

2.5 钢基座及混凝土基座顶面的预埋件，在太阳能热水系统安装前应涂防腐涂料，并妥善保护。

3 支架3.1 太阳能热水系统的支架及其材料应符合设计要求。

钢结构支架的焊接应符合现行国家标准《钢结构工程施工质量验收规范)GB 50205的要求。

阳台壁挂式太阳能热水器安装的设计要点目录目录0一、阳台壁挂式太阳能热水器简介1二、阳台壁挂式太阳能热水器安装的设计要点22.1阳台壁挂式太阳能热水器总体安装尺寸22.2 阳台尺寸定位52.3 预埋件结构及埋设52.4 支架安装设计要点62.4.1预埋件在阳台内62.4.2 阳台外设挑出平台，预埋构件位于阳台外82.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙102.5.3 保温水箱后为玻璃或无墙体122.6 管路设计预留162.7电路设计预留162.8 其他安装设计要点16三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。

保温水箱有两根加热棒，自带电加热功能。

阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。

其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。

保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。

阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于 1.25米，选用80L水箱时建议大于 1.1米。

见图（3）和表（1）。

（2）阳台长度应大于 2.3m，以便安装集热器（见图（3））。

（3）阳台应设计有地漏或其他排水措施。

2.3 预埋件结构及埋设（1）预埋件节点，见图（4）图（4）（2）预埋件定位尺寸见图（3）和表（1）。

阳台壁挂式太阳能热水器安装欧阳歌谷（2021.02.01）的设计要点目录目录0一、阳台壁挂式太阳能热水器简介1二、阳台壁挂式太阳能热水器安装的设计要点22.1阳台壁挂式太阳能热水器总体安装尺寸22.2 阳台尺寸定位42.3 预埋件结构及埋设52.4 支架安装设计要点62.4.1预埋件在阳台内62.4.2 阳台外设挑出平台，预埋构件位于阳台外72.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙92.5.3 保温水箱后为玻璃或无墙体112.6 管路设计预留142.7电路设计预留142.8 其他安装设计要点14三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。

保温水箱有两根加热棒，自带电加热功能。

阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。

其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。

保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。

阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。

见图（3）和表（1）。

（2）阳台长度应大于2.3m，以便安装集热器（见图（3））。

（3）阳台应设计有地漏或其他排水措施。

2.3 预埋件结构及埋设（1）预埋件节点，见图（4）图（4）（2）预埋件定位尺寸见图（3）和表（1）。

阳台壁挂式太阳能热水器安装的设计要点目录目录0一、阳台壁挂式太阳能热水器简介1二、阳台壁挂式太阳能热水器安装的设计要点22.1阳台壁挂式太阳能热水器总体安装尺寸22.2 阳台尺寸定位52.3 预埋件结构及埋设52.4 支架安装设计要点62.4.1预埋件在阳台内62.4.2 阳台外设挑出平台，预埋构件位于阳台外82.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙102.5.3 保温水箱后为玻璃或无墙体122.6 管路设计预留172.7电路设计预留172.8 其他安装设计要点17三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。

保温水箱有两根加热棒，自带电加热功能。

阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。

其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。

保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。

阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于 1.25米，选用80L水箱时建议大于1.1米。

见图（3）和表（1）。

（2）阳台长度应大于2.3m，以便安装集热器（见图（3））。

（3）阳台应设计有地漏或其他排水措施。

2.3 预埋件结构及埋设（1）预埋件节点，见图（4）图（4）（2）预埋件定位尺寸见图（3）和表（1）。

安装设计与施工组织方案(一)安装设计方案1）阳台壁挂式原理及安装（1）太阳热水系统旳安装应由专业安装技术人员安装；（2）集热器安装在阳台实体栏板旳室外部分，栏板旳承载能力不不不小于80Kg/㎡,轻质填充墙和轻质阳台栏板不能作为集热器旳支撑建筑构造；（3）集热器安装部位旳阳台栏板朝向旳范畴为：正南偏东15度---正南偏西15度；（4）储热水箱应安装在承重墙上，水箱周边要有排水条件；（5）集热器最高处要低于水箱最低处，此高度差在条件容许旳状况下越大越好；（6）所有管路连接必须可靠密封并耐高温，能承受0.6Mpa以上压力，不得有任何泄露；（7）控制器每条引出线都标注了不同颜色，请对照阐明书严格辨别，否则会给你带来不可预测旳损失；2)系统安装位置选择（1）集热器安装位置应选择在南阳台，固定在实体栏板旳室外部位；（2）集热器安装位置不能阻碍阳台窗户旳正常启动；（3）为提高集热器旳得热量，在有条件旳地方集热器与南立面应有一定角度，推荐旳安装角度是15°；（4）集热器安装地点前方应没有遮挡物体，保证集热器从早8：00—晚16：00之间有太阳照射，若有遮挡物，则集热器与遮挡物距离应不小于L:L= Htg（66.5-a）（其中H：为:遮挡物高度； a：本地纬度）全国重要都市纬度和集热器与遮挡物距离3)平板式集热器安装（附图）集热器图(1)集热器安装基本制作；a集热器旳位置应安装在阳台外主体墙体上，集热器支架应用不小于M12膨胀螺栓固定在墙体上；b对于阳台外是玻璃旳，集热器支架应与预埋件牢固连接；集热器支架图(2)阳台外部预留安装集热器旳位置；a在阳台打好旳孔中安装M12胀螺栓或自攻螺钉，钻孔内要填满防水胶后再插入膨胀螺栓或自攻螺钉，并在拧紧膨胀螺栓或自攻螺钉前加装防水垫片，保证不漏水；b选择支架上合适旳固定孔与预埋膨胀螺栓或自攻螺钉配合，用M12螺母及垫片紧固；c在支架旳底梁上铺防护网，并用横梁压在防护网旳折弯处，用M10旳螺栓、螺母把横梁、防护网及底梁紧固在一起；集热器支架安装图(3)集热器安装固定:先将集热器固定到支架上，再用M12螺母及垫片将集热器与支架上面旳连接件与预埋旳膨胀螺栓紧固完毕集热器旳安装；集热器安装效果图4)储热水箱安装及固定(1)储热水箱安装位置旳选择。

阳台壁挂式太阳能热水器安装施工方案(1)
方案一：固定支架法
1. 首先确定阳台的位置和大小，选择适合的太阳能热水器型号和规格。

2. 确定壁挂太阳能热水器的安装位置，并根据实际情况选择合适的固定支架。

3. 使用电钻和螺丝刀将固定支架固定在阳台的墙壁上，确保支架稳固牢固。

4. 将热水器放置在固定支架上，并使用螺丝和螺母将热水器与支架连接，确保热水器牢固固定。

5. 根据热水器的安装要求，将冷水管和热水管连接到热水器上，并使用密封胶进行密封处理，防止漏水。

6. 接通电源，检查热水器的工作状态，确保正常运行。

7. 安装完毕后，再次检查所有连接处是否牢固，是否有漏水情况。

8. 在热水器安装完毕后，根据实际需要进行调整，调整适合的角度和高度，以保证太阳能板可以有效吸收阳光，并提供充足的热水。

9. 对整个安装过程进行清理，清理掉施工中产生的垃圾，保持阳台整洁。

10. 提供热水器的使用说明书给用户，对使用方法和注意事项进行详细说明。

阳台壁挂式太阳能热水器安装施工方案(1)
安装太阳能热水器的施工方案可以按照以下步骤进行：
1. 在阳台上选择一个合适的位置安装太阳能热水器。

确保阳台的结构能够承重，并且日照充足。

2. 确定热水器的安装位置后，使用电钻或其他工具在阳台壁挂位置上打孔，确保孔的大小适合安装支架。

3. 钉入支架，确保它们坚固稳定。

支架的数量根据太阳能热水器的尺寸和重量确定。

4. 将太阳能热水器安装到支架上，确保它稳固地固定在墙上。

5. 连接热水器的进水管和出水管。

进水管通常连接到自来水管道，而出水管则连接到热水储存罐或热水器的热水出口。

6. 安装太阳能集热器。

集热器通常安装在热水器上方，用于收集阳光并将其转化为热能。

确保集热器与热水器之间的连接紧密，不漏水。

7. 连接太阳能热水器的控制器和电源。

控制器可以调节热
水器的工作温度和启停时间。

8. 进行漏水测试。

打开水源，确保热水器的管道连接紧密，并且没有水漏出。

9. 如果一切正常，进行试运行。

观察太阳能热水器是否能
够正常工作，热水是否能够被有效加热。

安装太阳能热水器需要一定的专业知识和技术，因此建议
请专业的安装团队进行施工。
