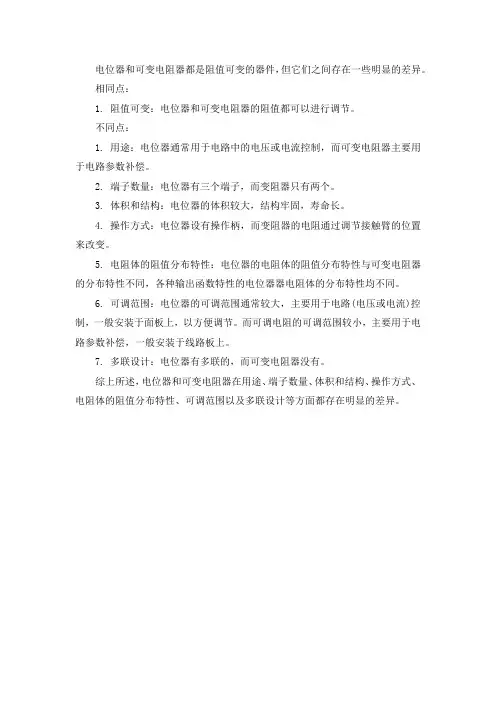

电位器和可变电阻器都是阻值可变的器件，但它们之间存在一些明显的差异。

相同点：
1. 阻值可变：电位器和可变电阻器的阻值都可以进行调节。

不同点：
1. 用途：电位器通常用于电路中的电压或电流控制，而可变电阻器主要用于电路参数补偿。

2. 端子数量：电位器有三个端子，而变阻器只有两个。

3. 体积和结构：电位器的体积较大，结构牢固，寿命长。

4. 操作方式：电位器设有操作柄，而变阻器的电阻通过调节接触臂的位置来改变。

5. 电阻体的阻值分布特性：电位器的电阻体的阻值分布特性与可变电阻器的分布特性不同，各种输出函数特性的电位器器电阻体的分布特性均不同。

6. 可调范围：电位器的可调范围通常较大，主要用于电路(电压或电流)控制，一般安装于面板上，以方便调节。

而可调电阻的可调范围较小，主要用于电路参数补偿，一般安装于线路板上。

7. 多联设计：电位器有多联的，而可变电阻器没有。

综上所述，电位器和可变电阻器在用途、端子数量、体积和结构、操作方式、电阻体的阻值分布特性、可调范围以及多联设计等方面都存在明显的差异。

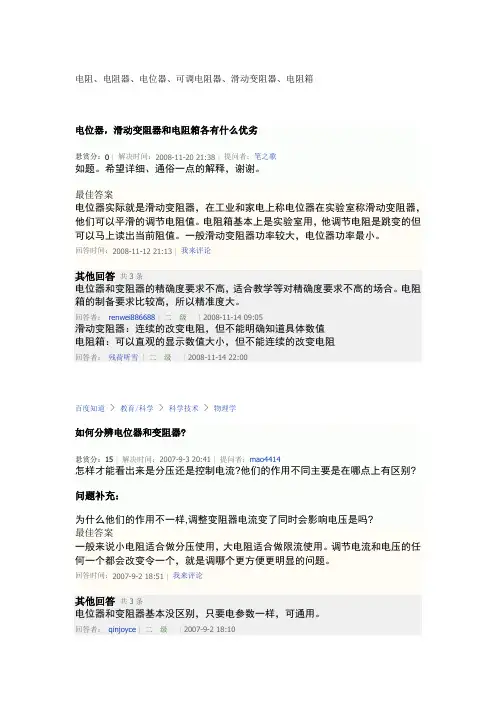

电阻、电阻器、电位器、可调电阻器、滑动变阻器、电阻箱电位器，滑动变阻器和电阻箱各有什么优劣悬赏分：0|解决时间：2008-11-20 21:38 |提问者：笔之歌如题。

希望详细、通俗一点的解释，谢谢。

最佳答案电位器实际就是滑动变阻器，在工业和家电上称电位器在实验室称滑动变阻器，他们可以平滑的调节电阻值。

电阻箱基本上是实验室用，他调节电阻是跳变的但可以马上读出当前阻值。

一般滑动变阻器功率较大，电位器功率最小。

回答时间：2008-11-12 21:13 |我来评论其他回答共3条电位器和变阻器的精确度要求不高，适合教学等对精确度要求不高的场合。

电阻箱的制备要求比较高，所以精准度大。

回答者：renwei886688|二级| 2008-11-14 09:05滑动变阻器：连续的改变电阻，但不能明确知道具体数值电阻箱：可以直观的显示数值大小，但不能连续的改变电阻回答者：残荷听雪|二级| 2008-11-14 22:00百度知道 > 教育/科学 > 科学技术 > 物理学如何分辨电位器和变阻器?悬赏分：15|解决时间：2007-9-3 20:41 |提问者：mao4414怎样才能看出来是分压还是控制电流?他们的作用不同主要是在哪点上有区别? 问题补充：为什么他们的作用不一样,调整变阻器电流变了同时会影响电压是吗?最佳答案一般来说小电阻适合做分压使用，大电阻适合做限流使用。

调节电流和电压的任何一个都会改变令一个，就是调哪个更方便更明显的问题。

回答时间：2007-9-2 18:51 |我来评论其他回答共3条电位器和变阻器基本没区别，只要电参数一样，可通用。

回答者：qinjoyce|二级| 2007-9-2 18:10电位器?它们的作用差不多吧，，，看你的电路要分压调流。

看你的。

一定要分的话。

电位器调压，，，，变阻器控流（也可以调压）。

（看它们那个做电源了。

那另一个就用调流了。

）回答者：3932750|一级| 2007-9-2 18:16如果是分压的那它尾端一般是接地的。

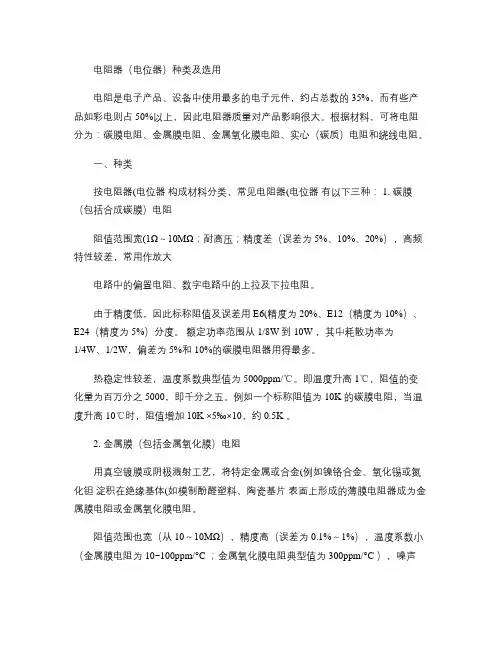

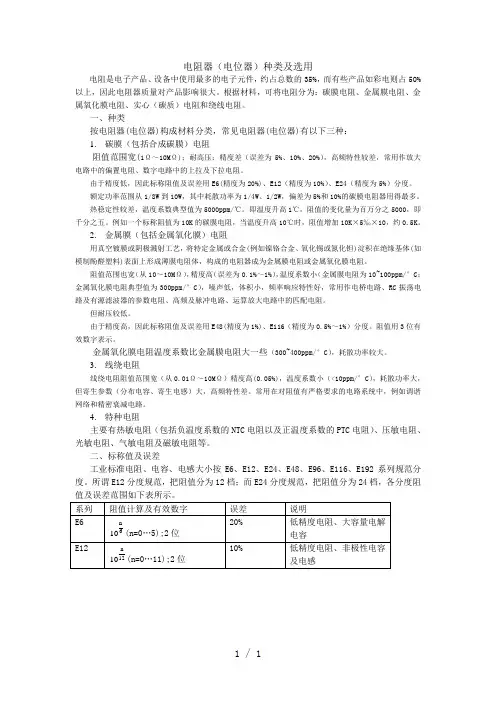

电阻器（电位器）种类及选用电阻是电子产品、设备中使用最多的电子元件，约占总数的35%，而有些产品如彩电则占50%以上，因此电阻器质量对产品影响很大。

根据材料，可将电阻分为：碳膜电阻、金属膜电阻、金属氧化膜电阻、实心（碳质）电阻和绕线电阻。

一、种类按电阻器(电位器构成材料分类，常见电阻器(电位器有以下三种： 1. 碳膜（包括合成碳膜）电阻阻值范围宽(1Ω～10MΩ；耐高压；精度差（误差为5%、10%、20%），高频特性较差，常用作放大电路中的偏置电阻、数字电路中的上拉及下拉电阻。

由于精度低，因此标称阻值及误差用E6(精度为20%、E12（精度为10%）、E24（精度为5%）分度。

额定功率范围从1/8W到10W ，其中耗散功率为1/4W、1/2W，偏差为5%和10%的碳膜电阻器用得最多。

热稳定性较差，温度系数典型值为5000ppm/℃。

即温度升高1℃，阻值的变化量为百万分之5000，即千分之五。

例如一个标称阻值为10K 的碳膜电阻，当温度升高10℃时，阻值增加10K ×5‰×10，约0.5K 。

2. 金属膜（包括金属氧化膜）电阻用真空镀膜或阴极溅射工艺，将特定金属或合金(例如镍铬合金、氧化锡或氮化钽淀积在绝缘基体(如模制酚醛塑料、陶瓷基片表面上形成的薄膜电阻器成为金属膜电阻或金属氧化膜电阻。

阻值范围也宽（从10～10MΩ），精度高（误差为0.1%～1%），温度系数小（金属膜电阻为10~100ppm/°C ；金属氧化膜电阻典型值为300ppm/°C ），噪声低，体积小，频率响应特性好，常用作电桥电路、RC 振荡电路及有源滤波器的参数电阻、高频及脉冲电路、运算放大电路中的匹配电阻。

但耐压较低。

由于精度高，因此标称阻值及误差用E48(精度为1%、E116（精度为0.5%～1%）分度。

阻值用3位有效数字表示。

金属氧化膜电阻温度系数比金属膜电阻大一些（300~400ppm/°C），耗散功率较大。

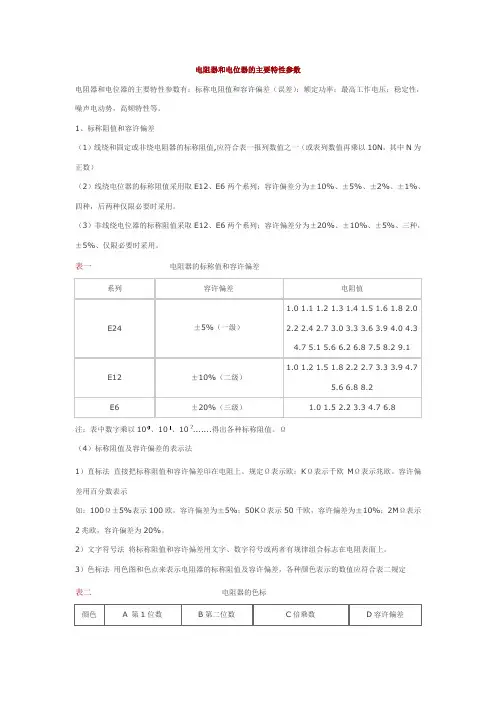

电阻器和电位器的主要特性参数电阻器和电位器的主要特性参数有：标称电阻值和容许偏差（误差）；额定功率；最高工作电压；稳定性，噪声电动势，高频特性等。

1、标称阻值和容许偏差（1）线绕和固定或非绕电阻器的标称阻值,应符合表一报列数值之一（或表列数值再乘以10N，其中N为正数）（2）线绕电位器的标称阻值采用取E12、E6两个系列；容许偏差分为±10%、±5%、±2%、±1%、四种，后两种仅限必要时采用。

（3）非线绕电位器的标称阻值采取E12、E6两个系列；容许偏差分为±20%、±10%、±5%、三种，±5%、仅限必要时采用。

表一电阻器的标称值和容许偏差注：表中数字乘以10、10、10.......得出各种标称阻值。

Ω（4）标称阻值及容许偏差的表示法1）直标法直接把标称阻值和容许偏差印在电阻上。

规定Ω表示欧；KΩ表示千欧MΩ表示兆欧。

容许偏差用百分数表示如：100Ω±5%表示100欧，容许偏差为±5%；50KΩ表示50千欧，容许偏差为±10%；2MΩ表示2兆欧，容许偏差为20%。

2）文字符号法将标称阻值和容许偏差用文字、数字符号或两者有规律组合标志在电阻表面上。

3）色标法用色图和色点来表示电阻器的标称阻值及容许偏差，各种颜色表示的数值应符合表二规定表二电阻器的色标示例：1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为27000Ω±0.5%。

2）精密度电阻器的色环标志用五个色环表示。

第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2的电阻为17.5Ω±1%表示27000Ω±5% 表示17.5Ω±1%2、额定功率电阻器的额定功率是指电阻器在大气压力为（99.99±4）×10的3次方帕斯卡（750±30毫米小银柱）和在规定的温度条件下，长期连续负荷所容许消耗的最大功率。

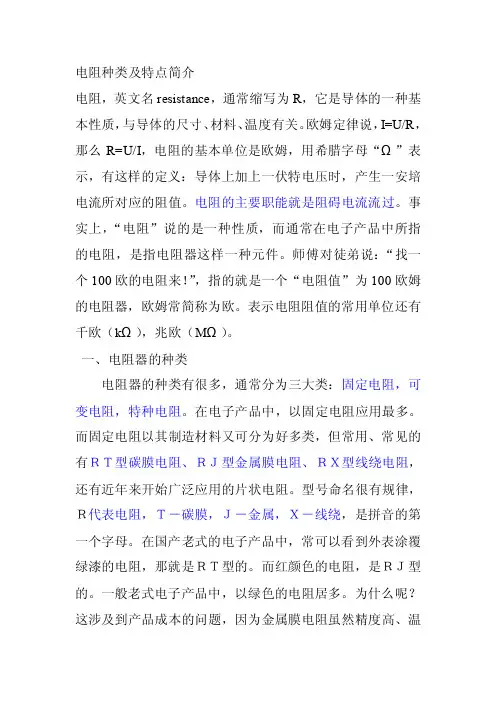

电阻种类及特点简介电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。

表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。

一、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。

在电子产品中，以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。

型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。

在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。

而红颜色的电阻，是ＲＪ型的。

一般老式电子产品中，以绿色的电阻居多。

为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

电阻器当然也有功率之分。

常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。

当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。

再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。

可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。

所以在弯脚的时候，要特别注意。

在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。

常用电子元件的识别及测试1.电阻器和电位器的型号命名法表10.1 电阻器和电位器的型号命名法第一部分第二部分第三部分第四部分用字母表示主体用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义R W 电阻器电位器TPUCHIJYSNXRGM碳膜硼碳膜硅碳膜沉积膜合成膜玻璃釉膜金属膜氧化膜有机实芯无机实芯线绕热敏光敏压敏1、2345789GTXLWD普通超高频高阻高温精密电阻器——高压电位器——特殊函数特殊高功率可调小型测量用微调多圈包括：额定功率阻值允许误差精度等级例如1：型号RJ71-0.25-3.3KΩ-I的精密金属膜电阻器，含义为：例如2：22 kΩ单联合成碳膜电位器3. 电阻器和电位器的主要性能指标3. 电阻器和电位器的主要性能指标(1). 固定电阻器的主要参数1〕额定功率指电阻器在规定的环境温度和湿度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许消耗的最大功率。

2〕标称阻值及允许误差电阻器的阻值和误差有三种标注方法：•直标法是将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。

•文字符号法是将需要标出的主要参数与技术性能用文字、数字符号两者有规律地组合起来标志在电阻器上。

如0.1Ω标注为Ω1，3.3Ω标为3Ω3，4.7kΩ标为4k7，10M Ω标注为10M等。

•色标法〔又称色环表示法〕是用不同颜色的色环来表示电阻器的阻值及误差等级。

3〕最高工作电压指电阻器长期工作不发生过热或电击穿的工作电压限度。

( 2) 电位器的主要参数电位器的主要参数除了与电阻器相同的标称阻值、额定功率外，还有：1〕阻值变化规律常用的电位器阻值变化规律有直线式〔X〕、指数式〔Z〕、对数式〔D〕三种。

2〕滑动噪声电位器的接触刷在电阻体上移动时，除了有用信号外还有起伏不定的噪声信号〔可用示波器观测到〕，这就是电位器的滑动噪声。

滑动噪声应在一定的范围内，否则影响电子设备的正常工作。

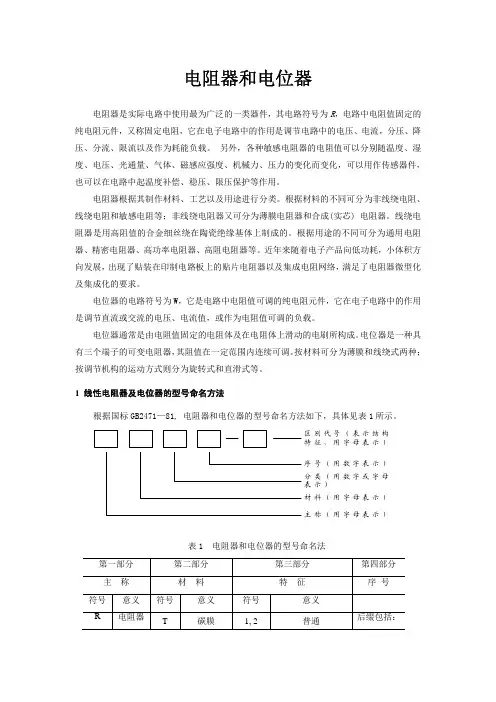

电阻器和电位器电阻器是实际电路中使用最为广泛的一类器件，其电路符号为R，电路中电阻值固定的纯电阻元件，又称固定电阻，它在电子电路中的作用是调节电路中的电压、电流，分压、降压、分流、限流以及作为耗能负载。

另外，各种敏感电阻器的电阻值可以分别随温度、湿度、电压、光通量、气体、磁感应强度、机械力、压力的变化而变化，可以用作传感器件，也可以在电路中起温度补偿、稳压、限压保护等作用。

电阻器根据其制作材料、工艺以及用途进行分类。

根据材料的不同可分为非线绕电阻、线绕电阻和敏感电阻等；非线绕电阻器又可分为薄膜电阻器和合成(实芯) 电阻器。

线绕电阻器是用高阻值的合金细丝绕在陶瓷绝缘基体上制成的。

根据用途的不同可分为通用电阻器、精密电阻器、高功率电阻器、高阻电阻器等。

近年来随着电子产品向低功耗，小体积方向发展，出现了贴装在印制电路板上的贴片电阻器以及集成电阻网络，满足了电阻器微型化及集成化的要求。

电位器的电路符号为W，它是电路中电阻值可调的纯电阻元件，它在电子电路中的作用是调节直流或交流的电压、电流值，或作为电阻值可调的负载。

电位器通常是由电阻值固定的电阻体及在电阻体上滑动的电刷所构成。

电位器是一种具有三个端子的可变电阻器，其阻值在一定范围内连续可调。

按材料可分为薄膜和线绕式两种；按调节机构的运动方式则分为旋转式和直滑式等。

1 线性电阻器及电位器的型号命名方法根据国标GB2471—81, 电阻器和电位器的型号命名方法如下，具体见表1所示。

区别代号（表示结构特征，用字母表示）序号（用数字表示）分类（用数字或字母表示）材料（用字母表示）主称（用字母表示）表1 电阻器和电位器的型号命名法第一部分第二部分第三部分第四部分主称材料特征序号符号意义符号意义符号意义R 电阻器T 碳膜 1,2 普通后缀包括：W电位器P U C H I J Y S N F X R G M硼碳膜 硅碳膜 沉积膜 合成膜 玻璃釉膜 金属膜(箔)氧化膜 有机实芯 无机实芯 熔断保护 线绕 热敏 光敏 压敏3 4 5 7 8 9 G T X L W D超高频 高阻 高温 精密 电阻器—高压 电位器—特殊函数特殊 高功率 可调 小型 测量用 微调 多圈额定功率 阻值 允许误差 精度等级实例1．固定电阻器 RJ71—0.125—5.1KIRJ 710.125 5.1K I允许误差：I 级±5%标称阻值：5.1K Ω额定功率：1/8W主称：电阻器材料：金属膜特征：精密序号：1实例2．电位器WTH—1X—2W1MWTH1X2W1M标称阻值：1M Ω额定功率：2W输出特性函数关系：线性主称：电位器材料：合成碳膜特征：1级±5%2 线性电阻器及电位器的电阻标称值及标注方法电阻器的主要标志内容为型号、标称阻值、允许误差、额定功率等。

电阻器与电位器 Final approval draft on November 22, 2020电子元器件的识别与检测电子元器件一般指电阻器、电容器、线圈、变压器、晶体二极管、晶体三极管、可控硅和集成电路等。

我们将学习这些元器件的用途，主要性能参数、规格型号以及检查这些元器件质量好坏的基本知识，下面分别作说明。

课题一电阻器的识别与检测一、电阻作用电荷在物体里运动会受到一定的阻力，这种阻力叫电阻，具有一定阻值的元件叫做电阻器。

它是电子产品中一种必不可少、用得最多的电子元器件之一。

在电路中的主要作用是分压、分流、限流、偏置的作用另外,还可以与其它元件配合，组成耦合、滤波、反馈、补偿等各种不同功能的电路。

所以，我们有必要掌握电阻器的分类、主要参数、标志方法和测试方法等基本知识。

二、电阻器分类与符号1、电阻器分类电阻按照阻值的变化特性分类为：固定电阻器可变电阻器和敏感电阻器；2、电阻器符号3、常见电阻器图片光敏电阻湿敏电阻金属氧化膜电阻RY水泥型线绕电阻碳膜电阻RT说明：通常，底色为蓝色的是金属膜电阻；底色为灰色的是氧化膜电阻；底色为米黄色或者土黄色的是碳膜电阻。

三、电阻器型号命名电阻器和电位器的型号命名方法见表四、电阻器的主要性能参数1．标称值和允许误差：（1）标称阻值：国家规定出一系列的阻值作为产品的标准，这就是电阻器的标称阻值。

(2)允许误差：电阻的实际阻值不可能做到与它的标称值完全一样，两者间总是存在一定的偏差。

最大的允许误差除以该电阻的标称值所得的百分数就叫电阻的误差。

对于误差，国家也规定出一个系列。

普通电阻的误差可分为±5％、±10％、±20％三种，在标志上分别以Ⅰ、Ⅱ、Ⅲ误差等级表示。

在电路图中电阻器旁边所标的阻值就是标称阻值。

使用者在设计电路时计算得出的电阻器阻值不是标称值时，可选择和它相接近的标称电阻值。

电阻的误差通常分别用六个字母表示：字母 D F G J K M误差±％ 1 2 5 10 20还有I ,II,III表示误差等级。

率也就越大。

在并联电路中，因各个电阻上的电压相同，电阻越小，所通过的电流就越大，其阻值小的电阻所消耗的功率反而大，因为功率与电流的平方成反比。

第三节特殊电阻器除上述电阻器、电位器外，还有特殊用途的电阻器。

一、水泥电阻器水泥电阻器是一种陶瓷绝缘的功率型线绕电阻器，广泛用于计算机、电视机、仪器、仪表中。

水泥电阻器有以下特点：（1）水泥电阻采用陶瓷、矿质材料包封，散热好、功率大。

（2）采用工业高频陶瓷外壳，具有优良的绝缘性能，绝缘电阻达100MΩ。

（3）电阻丝被严密包封于陶瓷体内部，具有优良的阻燃、防爆特性。

电阻丝选用康铜、锰铜、镍铬等合金材料，有较好的稳定性和过负载能力。

电阻丝与铜焊脚引线间采用压接方式，在负载短路的情况下，可迅速在压接处熔断，进行电路保护。

（4）水泥电阻具有多种外形和安装方式。

可直接安装在印制电路板上，也可利用金属支架独立安装。

水泥电阻有立式（如RX27-Ⅳ型）与卧式（如RX27-3型）两类。

按功率分有：2W、3W、5W、7W、8W、10W、15W、20W、30W、40W等多种，其阻值范围见下表：护元件。

由他可构成过压保护电路、消噪电路、消火花电路、吸收回路。

压敏电阻的主要参数如下：（1）标称电压U1m A。

当通1mA直流电流时，元件两端的电压值。

设直流、交流电压分别为U DC、U AC，可按下述标准选择：U1mA≥（1.3—2.6）U DC；U1mA≥（1.9—2.2）U AC。

（2）漏电流。

当元件两端电压等于75% U1mA时，元件上所通过的直流电流。

（3）通流量。

在规定时间（8—20μS）之内，允许通过脉冲电流的最大值。

其中脉冲电流从90%UP到UP的时间为8μS，峰值持续时间为20μS。

国产压敏电阻器有MYL系列等。

其中M代表敏感，Y代表电压，L代表防雷的意思（对其他过压保护也同样适用）。

下图为压敏电阻器的外形、符号及伏安特性。

IU1mAUO VVSR本身没有极性，其伏安特性呈对称性，正反向特性中都有稳压作用，因此还可以作为小电流（1mA）的双向限幅或稳压元件。

电源基础如何辨别电路图中电阻电位器
对于电源新手来说什幺是最令人头疼的问题呢？相信很多人的答案都是相同的，那就是对于电路图的理解。

在各大论坛上，很多新手提出的问题都是基于对电路图的不理解而带来的不便。

在本文当中，小编就将为大家介绍电路图的分类以及基础知识，并对电路图中的电阻器与电位器识别与符号进行讲解。

 如果小编告诉大家电路图实际上是存在分类的，大家可能觉得有些不可思议，但实际上电路图确实分为两类，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

 另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

 电阻器与电位器
 图1
 符号详见图1所示，其中（a）表示一般的阻值固定的电阻器，（b）表示半可调或微调电阻器；（c）表示电位器；（d）表示带开关的电位器。

电阻器。

常用元器件介绍编写人：熊帮新审核人：龙从玉任何电子电路都是由元器件组成的。

而常用的主要是电阻器、电容器、电感器和各种半导体（如二极管、三极管、场效应管、集成电路等）为了正确地选择和使用这些元、器件，就必须对它们的各种性能、结构与规格有一个完整的了解。

一、电阻器和电位器1.1、电阻器R图1.1电阻器的外形和符号在电子设备中，电阻器是应用最广泛的一种元件。

其主要用途是稳定和调节电路中电流和电压。

其次还可作为分流器、分压器和消耗能量的负载等。

常用电阻器有实心碳质电阻、薄膜电阻器、线绕电阻器和热敏电阻器等，其中又有固定电阻器和可变电阻器之分。

常用电阻器的外形和符号如图1.1所示。

1.2、电位器W图1.2输出特性和函数关系图1.3电位器的外形和符号电位器是一种具有三个接头的可变电阻器。

其阻值可在一定范围内连续可调。

电位器的种类有以下几种：电阻按照材料可分为：碳质、薄膜和线绕三种。

它们的性能和特点与同质材料的固定电阻器相似，所不同的只是电位器有可动的触点。

因而使用电位器时需要考虑它的阻值变化特性、接触的可靠性、材料的耐磨性等等。

一般而言，线绕电位器的误差小于±10%，非线性电位器的误差小于±20%。

其阻值、误差和型号均标在电位器上。

按调节机构的运动方式可分为：旋转式、直滑式。

按机构可分为单联、双联、带开关、不带开关等；开关式又分为旋转式、推拉式、按键等。

按用途可分为普通电位器、精密电位器、功率电位器、微调电位器和专业电位器等。

按输出特性和函数关系可分为线性和非线性电位器，如图6.1.2所示。

线绕电位器的阻值变化特性一般都是直线式的。

非线性电位器的阻值变化特性分为直线式（X 型）、对数式（D 型）、指数式（Z 型）三种。

所有X 、D 、Z 字母符号一般印在电位器上，使用时应主意。

常用电位器的外形和符号如图1.3所示。

1.3、电阻器和电位器的命名法电阻器和电位器的命名如表1.1所示。

表1电阻器型号命名方法第一部分：主称第二部分：材料第三部分：特征分类意义符号意义符号意义符号电阻器电位器第四部分：序号R 电阻器T 碳膜1普通普通W电位器H 合成膜2普通普通S 有机实芯3超高频――N 无机实芯4高阻――J 金属膜5高温――Y 氧化膜6――――C 沉积膜7精密精密I 玻璃釉膜8高压特殊函数P 硼碳膜9特殊特殊U 硅碳膜G 高功率――X 线绕T 可调――M 压敏W ――微调G 光敏D ――多圈R热敏B 温度补偿用――C 温度测量用――P 旁热式――W 稳压式――Z正温度系数――对主称、材料相同，仅性能指标、尺寸大小有差别，但基本不影响互换使用的产品，给予同一序号；若性能指标、尺寸大小明显影响互换时，则在序号后面用大写字母作为区别代号。

电阻器、电位器的命名
电阻器和电位器是电路中常用的两种元件，它们的命名规则如下：
1. 电阻器的命名
(1) 以字母R开头，后面加上一串数字，表示电阻值，单位是欧姆(Ω)。

例如，R100表示电阻值为100Ω的电阻器。

(2) 如果电阻值太小，可以用小数点表示。

例如，R0.1表示电阻值为0.1Ω的电阻器。

(3) 如果电阻值太大，可以用K(千欧姆)或M(兆欧姆)表示。

例如，R10K表示电阻值为10千欧姆的电阻器，R1M表示电阻值为1兆欧姆的电阻器。

2. 电位器的命名
(1) 以字母VR开头，后面加上一串数字，表示电位器的阻值，单位是欧姆(Ω)。

例如，VR10K表示阻值为10千欧姆的电位器。

(2) 如果需要表示电位器的转角度数，可以在数字后面加上°符号。

例如，VR10K 270°表示阻值为10千欧姆，转角度数为270度的电位器。

总之，电阻器和电位器的命名规则都是以字母开头，后面加上数字表示元件的电性能参数。

在实际使用中，根据不同的需要选择合适的电阻器和电位器，可以极大地方便电路设计和调试。

- 1 -。

项目二电阻器和电位器的识别与检测我们是电阻家族的成员，是构成电子产品的主要元器件之一，在电路中主要用来控制电压和电流【本项目学习目标】●知道电阻器和电位器的作用及种类；●能描述电阻器和电位器的参数及参数标注方法，并正确识别其参数；●会正确识别各种电阻器及功用；●能正确筛选和检测各种电阻器、电位器；●能正确识别贴片电阻器参数。

任务一电阻器的认识任务描述在电子产品生产、检测维护中，会发现电路板上有很多电子元器件，这些元器件直接影响电子产品的正常工作，每一种元器件都有特定的功能和作用，我们必须清楚的认识这些元器件，才能使这些元器件的基本功能和作用得以充分的发挥，使电子产品能正常工作，所以我们先来认识一种叫电阻器的元件，它是电子产品中的主要元器件之一。

任务分析电阻器的种类多，外部特征各有不同，只有通过对电阻器表面的型号、参数的识别，才能灵活地使用各种电阻器，发挥电阻器在电路中应有的功能。

本任务就是通过观察电阻器的实物和图片，知道电阻器的作用、种类、参数及参数标注方法。

任务实施物体对电流通过的阻碍作用称为电阻，利用了这种阻碍作用做成的元件称为电阻器，电阻器在电路中具有分流、分压、绥冲、负载、保护、检测等作用。

活动一认识电阻器型号命名及电阻器种类、符号根据国标GB2471-81规定，固定电阻器型号命名由四个部分构成，如下所示：常用电阻器种类及在电路中的符号见表2-1。

表2-1 常用电阻器种类、符号种 类符 号实 物 外 形特 点固 定 电 阻 器碳膜电阻器是将碳在真空高温的条件下分解的结晶碳蒸镀沉积在陶瓷骨架上制成，引线两端都有端帽。

具有电压稳定性好，成本低，用量大的特点，但误差和噪音大金属膜电阻器是将金属或合金材料在真空高温的条件下加热蒸发沉积在陶瓷骨架上制成。

具有较高的耐高温性能、温度系数小、热稳定性好、噪声小、电压系数好等优点，但造价高，脉冲负荷稳定性差金属氧化膜电阻器是将锡和锑的金属盐溶液进行高温喷雾沉积在陶瓷骨架上制成。

电阻器的典型应用
电阻器是电路中常见的元件，具有限制电流、分压、稳定电压等功能。

以下是电阻器的一些典型应用：
1．限流：电阻器用于限制电流的流动。

通过在电路中串联电阻器，可以确保电流在设定的范围内，防止过电流损坏其他元件。

2．分压器：电阻器常用于分压电路，通过串联电阻器，可以将电压分配到不同的电阻上，实现电压的分压效果。

3．稳流器：电阻器用于稳定电流。

在一些电路中，特别是在测试和测量领域，电阻器被设计为提供稳定的电流源。

4．电位器：可变电阻器（电位器）可用于调节电路中的电阻值，从而调整电路的工作条件，如调节音量、屏幕亮度等。

5．温度传感器：一些特殊类型的电阻器，如电阻温度探测器（RTD）和负温度系数电阻（NTC），可用于测量环境温度。

6．滤波器：电阻器常用于电路中的滤波器，帮助控制信号的频率响应，减小干扰。

7．发光二极管（LED）限流：在LED电路中，电阻器可用于限制电流，确保LED以安全的方式工作。

8．起动电阻：在某些电机起动时，串联电阻器可用于减小起动电流的冲击，延长电机的寿命。

9．衰减器：电阻器用于信号衰减，降低信号幅度，以适应电路的输入要求。

这只是电阻器在电路中的一些典型应用，实际上，电阻器在各种电子设备和电路中都扮演着重要的角色。
