万用表测量电阻的方法万用表是一种常用的电工测量工具，可以用来测量电阻、电压、电流等参数。
在实际工作中，经常需要用万用表来测量电路中的电阻数值。
接下来，我将介绍几种常用的方法来使用万用表测量电阻。
首先，我们需要了解电阻的基本概念。
电阻是指电流在通过导体时所遇到的阻碍，单位是欧姆（Ω）。
在电路中，电阻可以限制电流的流动，起到控制电路的作用。
因此，测量电阻值对于电路的正常工作非常重要。
方法一，直接测量法。
首先，将万用表的测量旋钮拨到电阻档位，然后将测量笔的两个探针分别接触电路中要测量的电阻两端，注意不要让探针接触到其他元件或导线。
等待一段时间，直到万用表显示的数值稳定下来，这个数值就是电路中的电阻值。
方法二，串联法。
如果电路中的电阻值比较大，直接测量可能会受到其他元件的影响，可以采用串联法来测量。
首先，将电路中的电阻取下来，然后将万用表的两个探针分别接到电阻的两端，这样就构成了一个串联电路。
然后，将万用表拨到电阻档位，读取显示的数值即为电阻值。
方法三，并联法。
与串联法相反，如果电路中的电阻值比较小，可以采用并联法来测量。
首先，将电路中的电阻取下来，然后将万用表的两个探针分别接到电阻的两端，这样就构成了一个并联电路。
然后，将万用表拨到电阻档位，读取显示的数值即为电阻值。
需要注意的是，无论采用哪种方法测量电阻，都需要保证电路处于断电状态，以免发生意外。
另外，在测量过程中，要确保探针与被测电阻的触点良好接触，避免因接触不良导致测量误差。
总结，万用表是一种非常实用的电工测量工具，可以用来测量电路中的电阻值。
通过直接测量法、串联法和并联法，可以准确地获取电路中的电阻数值，为电路的维护和故障排查提供了重要的参考数据。
在使用万用表测量电阻时，需要注意安全，保证测量准确性，以确保电路的正常工作。
色环电阻的认识与测量实验报告篇一：电阻的测量·实验报告东风理工学校实验报告班别：姓名：实验时间一、实验名称：电阻的测量二、实验器材：万用表色环电阻螺丝刀三、实验过程：1、机械调零。
两表笔分开时电表时候，用螺丝刀转动机械调零螺丝带动指针转动使指针指向无穷大欧姆刻度处。
2、将转换开关调至“×100Ω”档位上3、欧姆调零。
将两表笔短接并同时转动零欧姆调零旋钮使指针指向欧姆标度尺的零点上。
如果无法调零，说明表内电池电压不足，应更换电池。
并且每次更换档位都要再次进行欧姆调零以保证测量准确。
4、选择合适的档位。
利用万用电表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择档位。
换挡位之前一定要将表笔从被测点移开，防止损坏万用表；例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。
如果选用“×10”挡，则表盘读数扩大10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。
一般情况下，可以这样选择合适的档，将待测电阻RX值的数量级除以10，所得的商就是应选的档。
例如测RX＝510kΩ的电阻，RX的数量级是100k，（RX＝5．1×100k），所以宜选“×10k”的倍率。
如果万用电表无×10k档位，则可选最接近的挡。
如果事先不知道电阻的阻值，可以试探着选择档位，什么时候使表针能指在表盘的中部附近，此时的档位就是比较合适的。
5、计算电阻阻值。
用两表笔分别接触被测电阻两引脚进行测量。
电阻的阻值=指针读数×档位（R×100档应乘100，R×1k档应乘1000??）。
例如我们测量电阻时候，用的是×100档，指针读数为15，则这个电阻的阻值为15×100=1500Ω四、注意要点1、被测电阻不能带电，最好就从电路中拆下后再测量；2、放置时两只表笔不要碰在一起。

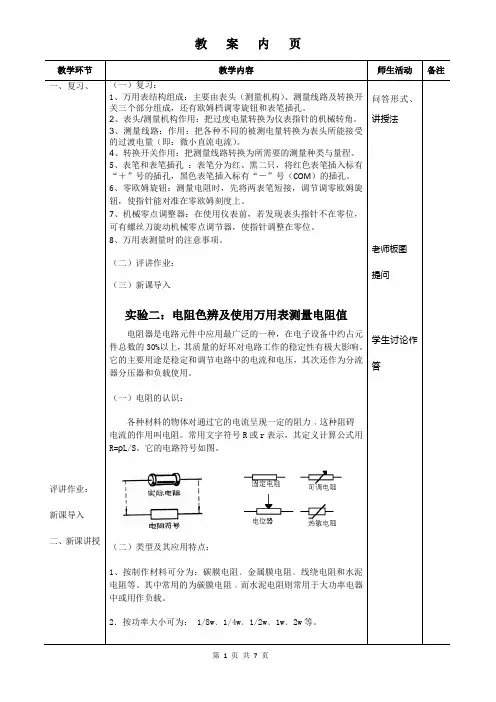

（二）类型及其应用特点：
、按制作材料可分为：碳膜电阻﹑金属膜电阻﹑线绕电阻和水泥电阻等。
其中常用的为碳膜电阻﹐而水泥电阻则常用于大功率电器
小型、
2、数码标法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，
C
（六）万用表测量电阻值
欧姆档测电阻，对于指针式万用表，每换一次电阻档还要做一次调零。
调零就是把万用表的红表笔和黑表笔搭在一起，然后转动调零钮，使指针指向零的位置。
电阻和电位器在电路中多用来进行限流、分压、分流以及阻抗匹配等，是电路中应用最多的元件之一。
一、电阻和电位器的参数电阻的参数包括标称阻值、额定功率、精度、最高工作温度、最高工作电压、噪声系数及高频特性等，主要参数为标称阻值和额定功率。
标称阻值是指电阻上标注的电阻值；额定功率是指电阻在一定条件下长期连续工作所允许承受的最大功率。
1．电阻规格的直标法直标法是将电阻的类别和主要技术参数的数值直接标注在电阻的表面上2．电阻规格的色环法色环法是是将电阻的类别和主要技术参数的数值用颜色（色环）标注在电阻的表面上。
3．电位器的标识法二、测量原理和常规测试方法电阻工作于低频时其电阻分量起主要作用，电抗部分可以忽略不计。
1．电阻的频率特性2．固定电阻的测量①万用表测量②电桥法测量当对电阻值的测量精度要求很高时，可用直流电桥法进行测量。
③伏安法测量伏安法测量原理如图3.4（a）、（b）所示，有电流表内接和电流表外接两种测量电路。
3．电位器的测量①性能测量主要测量电阻标称值和端片接触情况。
②用示波器测量电位器的噪声示波器可以用来测量电位器、变阻器的噪声。
4．非线性电阻的测量光敏、气敏、压敏、热敏电阻器等，它们的阻值随着外界光线的强弱、气体浓度的高低、压力的大小电压的高低、温度的高低而变化。
一般可采用伏安法，即逐点改变电压的大小，然后测量相应的电流，最后作出伏安特性曲线。
3．2．2电容的测量电容器在电路中多用来滤波、隔直、交流耦合、交流旁路及与电感元件构成振荡电路等，是电路中应用最多的元件之一。
一、电容的参数和标注方法1．电容的参数电容器的参数主要有以下几项。
（1）标称电容量和允许误差注在电容器上的电容量，称作标称电容量。
电容器的实际电容量与标称电容量的允许最大偏差范围，称为允许误差。
（2）额定工作电压指在规定的温度范围内，电容器能够长期可靠工作的最高电压。
科分为直流工作电压和交流工作电压。
（3）漏电电阻和漏电电流电容器的漏电流越大，绝缘电阻越小。

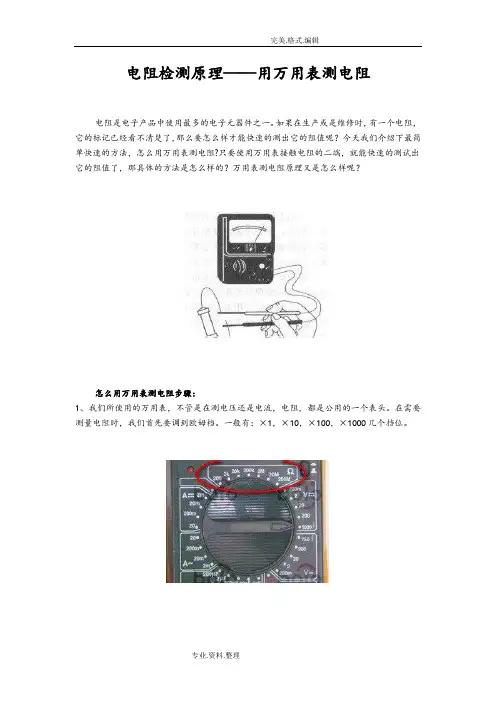

电阻检测原理——用万用表测电阻电阻是电子产品中使用最多的电子元器件之一。
如果在生产或是维修时，有一个电阻，它的标记已经看不清楚了，那么要怎么样才能快速的测出它的阻值呢？今天我们介绍下最简单快速的方法，怎么用万用表测电阻?只要使用万用表接触电阻的二端，就能快速的测试出它的阻值了，那具体的方法是怎么样的？万用表测电阻原理又是怎么样呢？怎么用万用表测电阻步骤：1、我们所使用的万用表，不管是在测电压还是电流，电阻，都是公用的一个表头。
在需要测量电阻时，我们首先要调到欧姆档。
一般有：×1，×10，×100，×1000几个挡位。
2、测量之前若是表的指针或是（数字万用表二表臂短路时读数不为零），就会使读数有零误差。
如果我们在测试前发现，没有归零，我们必须先把它调到零位，方法如下：1）万用万用万用万用电表有两只表笔，一只红表笔，一只黑表笔，红表笔插入标有“＋”号的插孔中，黑表笔插入标有“－”号的插孔中。
调整机械零位时，首先让两表笔断开，若表针不停在表盘左端的零位置，则应用螺丝刀旋动表盘下面的定位螺丝O，通过表内螺旋弹簧把指针调到机械零位。
2）把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最大。
但是由于电池已经过，使得表笔短路时，指针一般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。
3、选择倍率利用电表测电阻表测电阻表测电阻表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。
例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。
如果选用“×10”挡，则表盘读数扩大10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。
一般情况下，可以这样选择合适的倍率，将待测电阻尼RX值的数量级除以10，所得的商就是应选的倍率。
例如测RX＝510kΩ的电阻，RX的数量级是100k，（RX＝5．1×100k），所以宜选“×10k”的倍率。

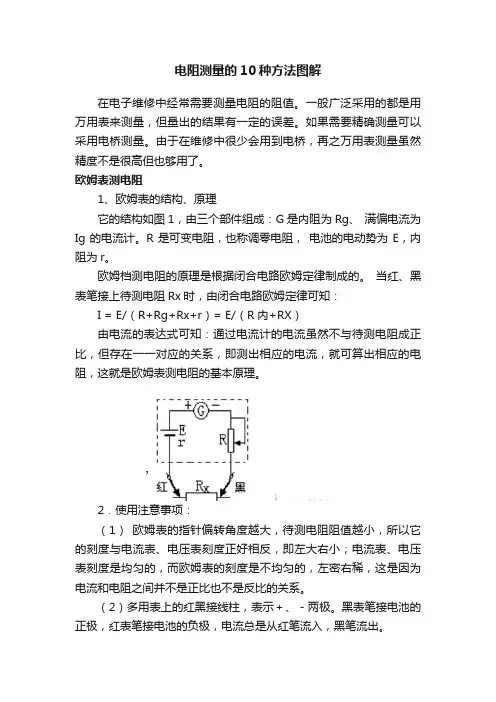

电阻测量的10种方法图解在电子维修中经常需要测量电阻的阻值。
一般广泛采用的都是用万用表来测量，但量出的结果有一定的误差。
如果需要精确测量可以采用电桥测量。
由于在维修中很少会用到电桥，再之万用表测量虽然精度不是很高但也够用了。
欧姆表测电阻1、欧姆表的结构、原理它的结构如图1，由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。
R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。
欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。
当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I = E/（R+Rg+Rx+r）= E/（R内+RX）由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。
2．使用注意事项：（1）欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。
（2）多用表上的红黑接线柱，表示＋、－两极。
黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。
（3）测量电阻时，每一次换档都应该进行调零（4）测量时，应使指针尽可能在满刻度的中央附近。
（一般在中值刻度的1/3区域）（5）测量时，被测电阻应和电源、其它的元件断开。
（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF档。
伏安法测电阻1．原理：根据部分电路欧姆定律。
2．控制电路的选择控制电路有两种：一种是限流电路（如图2）；另一种是分压电路。
（如图3）（1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。
其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。
电阻器好坏的检测:
用指针万用表判定电阻的好坏:首先选择测量档位，再将倍率档旋钮置于适当的档位，一般100欧姆以下电阻器可选RX1档，100欧姆-1K欧姆的电阻器可选RX10档，1K欧姆-10K欧姆电阻器可选RX100档，10K-100K欧姆的电阻器
可选RX1K档，100K欧姆以上的电阻器可选RX10K档。
测量档位选择确定后，对万用表电阻档为进行校0，校0的方法是:将万用表两表笔金属棒短接，观察指针有无到0的位置，如果不在0位置，调整调零旋钮表针指向电阻刻度的0位置。
接着将万用表的两表笔分别和电阻器的两端相接，表针应指在相应的阻值刻度上，如果表针不动和指示不稳定或指示值与电阻器上的标示值相差很大，则说明该电阻器已损坏。
用数字万用表判定电阻的好坏;首先将万用表的档位旋钮调到欧姆档的适当档位，一般200欧姆以下电阻器可选200档，200-2K欧姆电阻器可选2K档，2K-20K 欧姆可选20K档，20K-200K欧姆的电阻器可选200K档，200K-200M欧姆的电阻器选择2M欧姆档。
2M-20M欧姆的电阻器选择20M档，20M欧姆以上的电阻器选择200M档。
