电阻器电位器种类及选用

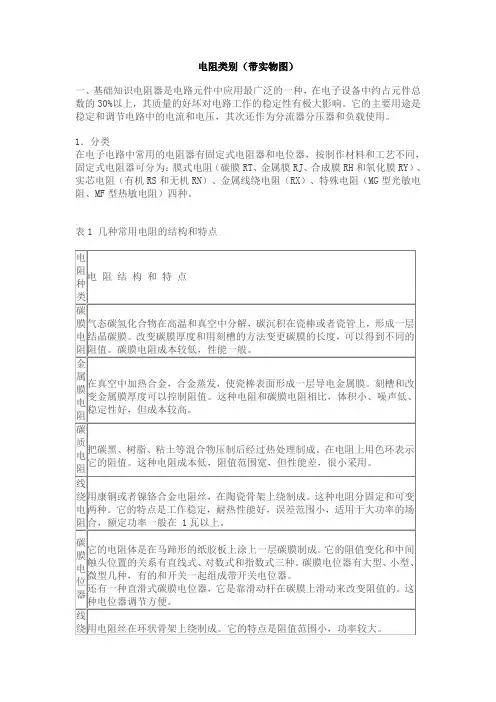

电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。

表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。

为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。

额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号 D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

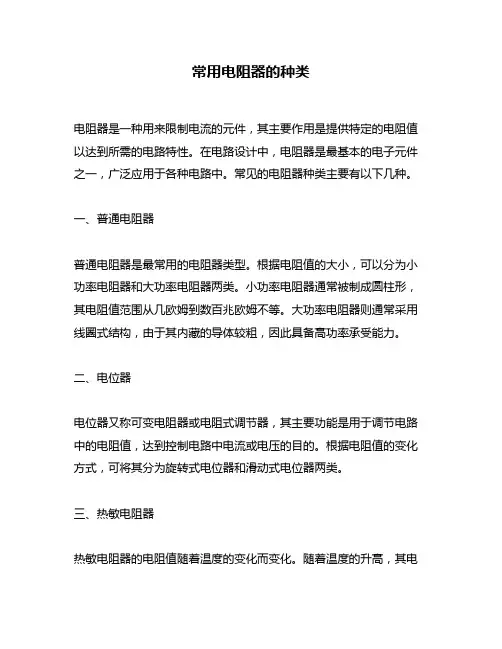

常用电阻器的种类电阻器是一种用来限制电流的元件，其主要作用是提供特定的电阻值以达到所需的电路特性。

在电路设计中，电阻器是最基本的电子元件之一，广泛应用于各种电路中。

常见的电阻器种类主要有以下几种。

一、普通电阻器普通电阻器是最常用的电阻器类型。

根据电阻值的大小，可以分为小功率电阻器和大功率电阻器两类。

小功率电阻器通常被制成圆柱形，其电阻值范围从几欧姆到数百兆欧姆不等。

大功率电阻器则通常采用线圈式结构，由于其内藏的导体较粗，因此具备高功率承受能力。

二、电位器电位器又称可变电阻器或电阻式调节器，其主要功能是用于调节电路中的电阻值，达到控制电路中电流或电压的目的。

根据电阻值的变化方式，可将其分为旋转式电位器和滑动式电位器两类。

三、热敏电阻器热敏电阻器的电阻值随着温度的变化而变化。

随着温度的升高，其电阻值会降低，反之亦然。

因其能直接转换为温度，被广泛用于温度测量和控制电路中。

四、光敏电阻器光敏电阻器也被称为感光电阻器。

其电阻值随着环境光强的变化而变化。

通常由铟化铋制成，用于感光元件的控制等。

五、线性电阻器线性电阻器的电阻值随着电压的变化而变化，且电阻值的变化是线性的。

它们通常用于变压器、滑动变阻器等电路中。

六、高压电阻器高压电阻器用于高电压电路中，其电阻值通常为几百千欧或几兆欧，防止电路中的高电压引起危险。

七、元件式陶瓷电阻器元件式陶瓷电阻器主要用于各种高精度、高稳定性的电路中，它们具有精度高、温度系数小、长期稳定性好等特点。

总之，电阻器是电子电路中非常重要的电子元件，它们的种类多种多样，应用范围广泛。

根据电路中的要求选择不同种类的电阻器能够更好的完成电路的设计和实现。

电阻器（电位器）种类及选用电阻是电子产品、设备中使用最多的电子元件，约占总数的35%，而有些产品如彩电则占50%以上，因此电阻器质量对产品影响很大。

根据材料，可将电阻分为：碳膜电阻、金属膜电阻、金属氧化膜电阻、实心（碳质）电阻和绕线电阻。

一、种类按电阻器(电位器构成材料分类，常见电阻器(电位器有以下三种： 1. 碳膜（包括合成碳膜）电阻阻值范围宽(1Ω～10MΩ；耐高压；精度差（误差为5%、10%、20%），高频特性较差，常用作放大电路中的偏置电阻、数字电路中的上拉及下拉电阻。

由于精度低，因此标称阻值及误差用E6(精度为20%、E12（精度为10%）、E24（精度为5%）分度。

额定功率范围从1/8W到10W ，其中耗散功率为1/4W、1/2W，偏差为5%和10%的碳膜电阻器用得最多。

热稳定性较差，温度系数典型值为5000ppm/℃。

即温度升高1℃，阻值的变化量为百万分之5000，即千分之五。

例如一个标称阻值为10K 的碳膜电阻，当温度升高10℃时，阻值增加10K ×5‰×10，约0.5K 。

2. 金属膜（包括金属氧化膜）电阻用真空镀膜或阴极溅射工艺，将特定金属或合金(例如镍铬合金、氧化锡或氮化钽淀积在绝缘基体(如模制酚醛塑料、陶瓷基片表面上形成的薄膜电阻器成为金属膜电阻或金属氧化膜电阻。

阻值范围也宽（从10～10MΩ），精度高（误差为0.1%～1%），温度系数小（金属膜电阻为10~100ppm/°C ；金属氧化膜电阻典型值为300ppm/°C ），噪声低，体积小，频率响应特性好，常用作电桥电路、RC 振荡电路及有源滤波器的参数电阻、高频及脉冲电路、运算放大电路中的匹配电阻。

但耐压较低。

由于精度高，因此标称阻值及误差用E48(精度为1%、E116（精度为0.5%～1%）分度。

阻值用3位有效数字表示。

金属氧化膜电阻温度系数比金属膜电阻大一些（300~400ppm/°C），耗散功率较大。

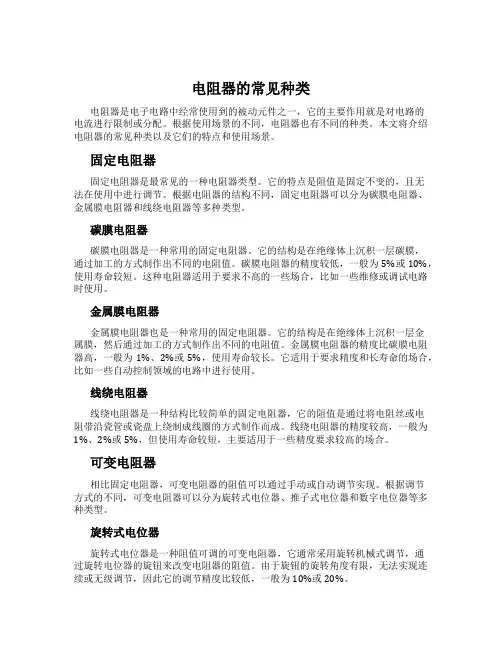

电阻器的常见种类电阻器是电子电路中经常使用到的被动元件之一，它的主要作用就是对电路的电流进行限制或分配。

根据使用场景的不同，电阻器也有不同的种类。

本文将介绍电阻器的常见种类以及它们的特点和使用场景。

固定电阻器固定电阻器是最常见的一种电阻器类型。

它的特点是阻值是固定不变的，且无法在使用中进行调节。

根据电阻器的结构不同，固定电阻器可以分为碳膜电阻器、金属膜电阻器和线绕电阻器等多种类型。

碳膜电阻器碳膜电阻器是一种常用的固定电阻器。

它的结构是在绝缘体上沉积一层碳膜，通过加工的方式制作出不同的电阻值。

碳膜电阻器的精度较低，一般为5%或10%，使用寿命较短。

这种电阻器适用于要求不高的一些场合，比如一些维修或调试电路时使用。

金属膜电阻器金属膜电阻器也是一种常用的固定电阻器。

它的结构是在绝缘体上沉积一层金属膜，然后通过加工的方式制作出不同的电阻值。

金属膜电阻器的精度比碳膜电阻器高，一般为1%、2%或5%，使用寿命较长。

它适用于要求精度和长寿命的场合，比如一些自动控制领域的电路中进行使用。

线绕电阻器线绕电阻器是一种结构比较简单的固定电阻器，它的阻值是通过将电阻丝或电阻带沿瓷管或瓷盘上绕制成线圈的方式制作而成。

线绕电阻器的精度较高，一般为1%、2%或5%，但使用寿命较短，主要适用于一些精度要求较高的场合。

可变电阻器相比固定电阻器，可变电阻器的阻值可以通过手动或自动调节实现。

根据调节方式的不同，可变电阻器可以分为旋转式电位器、推子式电位器和数字电位器等多种类型。

旋转式电位器旋转式电位器是一种阻值可调的可变电阻器，它通常采用旋转机械式调节，通过旋转电位器的旋钮来改变电阻器的阻值。

由于旋钮的旋转角度有限，无法实现连续或无级调节，因此它的调节精度比较低，一般为10%或20%。

推子式电位器推子式电位器也是一种常见的可变电阻器，它通过推动推子来调节电阻器的阻值。

推子式电位器通常比旋转式电位器精度更高，可以实现10%或5%的调节精度。

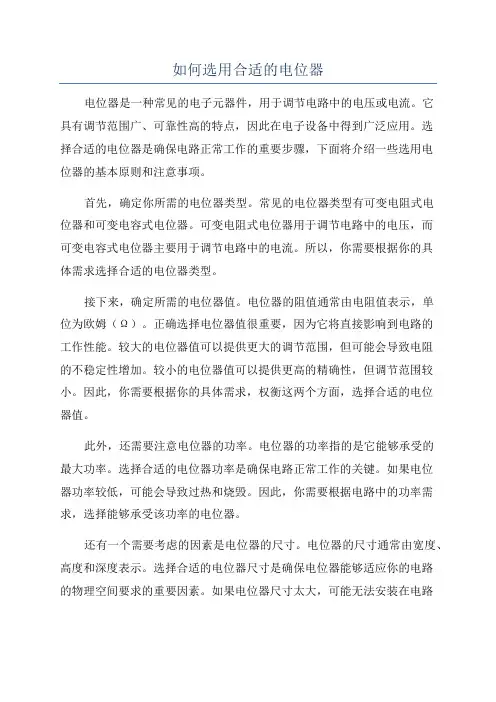

如何选用合适的电位器电位器是一种常见的电子元器件，用于调节电路中的电压或电流。

它具有调节范围广、可靠性高的特点，因此在电子设备中得到广泛应用。

选择合适的电位器是确保电路正常工作的重要步骤，下面将介绍一些选用电位器的基本原则和注意事项。

首先，确定你所需的电位器类型。

常见的电位器类型有可变电阻式电位器和可变电容式电位器。

可变电阻式电位器用于调节电路中的电压，而可变电容式电位器主要用于调节电路中的电流。

所以，你需要根据你的具体需求选择合适的电位器类型。

接下来，确定所需的电位器值。

电位器的阻值通常由电阻值表示，单位为欧姆（Ω）。

正确选择电位器值很重要，因为它将直接影响到电路的工作性能。

较大的电位器值可以提供更大的调节范围，但可能会导致电阻的不稳定性增加。

较小的电位器值可以提供更高的精确性，但调节范围较小。

因此，你需要根据你的具体需求，权衡这两个方面，选择合适的电位器值。

此外，还需要注意电位器的功率。

电位器的功率指的是它能够承受的最大功率。

选择合适的电位器功率是确保电路正常工作的关键。

如果电位器功率较低，可能会导致过热和烧毁。

因此，你需要根据电路中的功率需求，选择能够承受该功率的电位器。

还有一个需要考虑的因素是电位器的尺寸。

电位器的尺寸通常由宽度、高度和深度表示。

选择合适的电位器尺寸是确保电位器能够适应你的电路的物理空间要求的重要因素。

如果电位器尺寸太大，可能无法安装在电路板上，而太小的电位器可能无法提供足够的调节范围。

因此，你需要根据你的电路的物理空间要求，选择合适的电位器尺寸。

最后，还需要考虑电位器的可靠性和稳定性。

电位器的可靠性是指它在长时间使用过程中能够保持其性能不变的能力。

电位器的稳定性是指它在不同工作条件下能够提供相同的调节范围和阻值的能力。

选择具有高可靠性和稳定性的电位器是确保电路正常工作的关键。

通常，你可以通过查看电位器的技术规格和选择来评估其可靠性和稳定性。

综上所述，选择合适的电位器是确保电路正常工作的关键步骤。

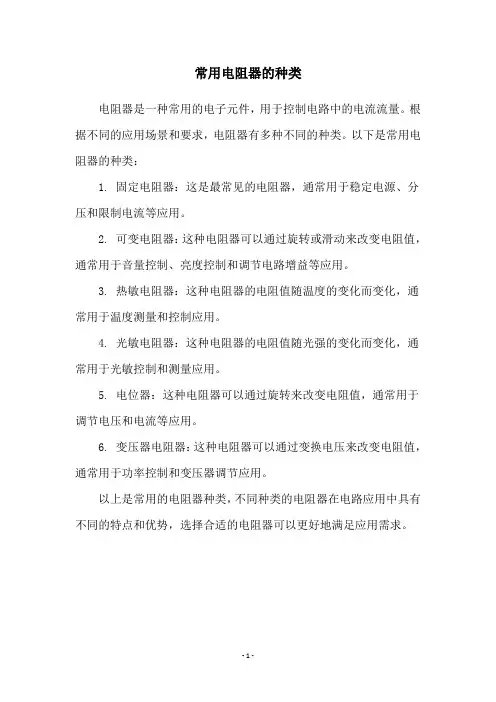

常用电阻器的种类
电阻器是一种常用的电子元件，用于控制电路中的电流流量。

根据不同的应用场景和要求，电阻器有多种不同的种类。

以下是常用电阻器的种类：
1. 固定电阻器：这是最常见的电阻器，通常用于稳定电源、分压和限制电流等应用。

2. 可变电阻器：这种电阻器可以通过旋转或滑动来改变电阻值，通常用于音量控制、亮度控制和调节电路增益等应用。

3. 热敏电阻器：这种电阻器的电阻值随温度的变化而变化，通常用于温度测量和控制应用。

4. 光敏电阻器：这种电阻器的电阻值随光强的变化而变化，通常用于光敏控制和测量应用。

5. 电位器：这种电阻器可以通过旋转来改变电阻值，通常用于调节电压和电流等应用。

6. 变压器电阻器：这种电阻器可以通过变换电压来改变电阻值，通常用于功率控制和变压器调节应用。

以上是常用的电阻器种类，不同种类的电阻器在电路应用中具有不同的特点和优势，选择合适的电阻器可以更好地满足应用需求。

- 1 -。

常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。

电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。

电阻器的单位是欧姆（Ω）。

二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。

电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。

电容器的单位是法拉（F）。

三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。

电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。

电感器的单位是亨利（H）。

四、晶体管晶体管是一种放大电流的电子元器件，它的主要作用是放大电流。

晶体管的种类有很多，包括NPN型晶体管、PNP型晶体管、场效应晶体管等。

五、二极管二极管是一种控制电流方向的电子元器件，它的主要作用是控制电流方向。

二极管的种类有很多，包括普通二极管、稳压二极管、发光二极管等。

六、集成电路集成电路是一种集成了多个电子元器件的电子元器件，它的主要作用是完成特定的电子功能。

集成电路的种类有很多，包括数字集成电路、模拟集成电路、混合集成电路等。

常用电子元器件大全七、变压器变压器是一种改变交流电压大小的电子元器件，它的主要作用是改变交流电压。

变压器的种类有很多，包括升压变压器、降压变压器、隔离变压器等。

八、继电器继电器是一种控制电路通断的电子元器件，它的主要作用是控制电路通断。

继电器的种类有很多，包括电磁继电器、固态继电器、热继电器等。

九、保险丝保险丝是一种保护电路的电子元器件，它的主要作用是保护电路。

当电路中的电流过大时，保险丝会熔断，从而保护电路不受损害。

十、连接器连接器是一种连接电路的电子元器件，它的主要作用是连接电路。

连接器的种类有很多，包括插头、插座、排针等。

十一、开关开关是一种控制电路通断的电子元器件，它的主要作用是控制电路通断。

开关的种类有很多，包括按钮开关、拨动开关、滑动开关等。

十二、电位器电位器是一种可调电阻器，它的主要作用是调节电路中的电阻值。

常用电子元件的识别及测试1.电阻器和电位器的型号命名法表10.1 电阻器和电位器的型号命名法第一部分第二部分第三部分第四部分用字母表示主体用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义R W 电阻器电位器TPUCHIJYSNXRGM碳膜硼碳膜硅碳膜沉积膜合成膜玻璃釉膜金属膜氧化膜有机实芯无机实芯线绕热敏光敏压敏1、2345789GTXLWD普通超高频高阻高温精密电阻器——高压电位器——特殊函数特殊高功率可调小型测量用微调多圈包括：额定功率阻值允许误差精度等级例如1：型号RJ71-0.25-3.3KΩ-I的精密金属膜电阻器，含义为：例如2：22 kΩ单联合成碳膜电位器3. 电阻器和电位器的主要性能指标3. 电阻器和电位器的主要性能指标(1). 固定电阻器的主要参数1〕额定功率指电阻器在规定的环境温度和湿度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许消耗的最大功率。

2〕标称阻值及允许误差电阻器的阻值和误差有三种标注方法：•直标法是将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。

•文字符号法是将需要标出的主要参数与技术性能用文字、数字符号两者有规律地组合起来标志在电阻器上。

如0.1Ω标注为Ω1，3.3Ω标为3Ω3，4.7kΩ标为4k7，10M Ω标注为10M等。

•色标法〔又称色环表示法〕是用不同颜色的色环来表示电阻器的阻值及误差等级。

3〕最高工作电压指电阻器长期工作不发生过热或电击穿的工作电压限度。

( 2) 电位器的主要参数电位器的主要参数除了与电阻器相同的标称阻值、额定功率外，还有：1〕阻值变化规律常用的电位器阻值变化规律有直线式〔X〕、指数式〔Z〕、对数式〔D〕三种。

2〕滑动噪声电位器的接触刷在电阻体上移动时，除了有用信号外还有起伏不定的噪声信号〔可用示波器观测到〕，这就是电位器的滑动噪声。

滑动噪声应在一定的范围内，否则影响电子设备的正常工作。

电阻器的分类电阻器是电子工程中的一种重要元件。

它能够把电子电路中的电流限制在一定的大小，从而控制电子电路的操作。

本文将介绍电阻器的分类，并分析各类电阻器的特性和应用。

一、电阻器种类1、晶体管电阻器：晶体管电阻器是一种较常用的电阻器，它是由晶体管、金属片和绝缘材料组成的。

它的电阻可以从几欧姆到上百欧姆不等，能够满足大多数电路的需求。

晶体管电阻器有很高的额定值精度和较好的耐久性，对特定电路的电源稳定具有重要作用。

2、电位器：电位器是一种有限制的可改变电阻的元件。

它的特点是将电阻连接构成一个圆环，可以通过旋转杆来改变电阻的大小，以满足特定电路的需求。

电位器有转动式和条状式两种类型，分别由多种材料制成，可以满足不同的使用环境。

3、电阻网络：电阻网络由多个普通电阻元件连接构成，它们可以提供特定的电阻结构，以实现特定功能。

当各部分电阻之间的连接构成一个环路时，它就可以把电阻分成几部分，每一部分的电阻值的乘积是相同的，这也是“电阻分压”的原理。

4、调节电阻器：调节电阻器是一种可以改变其阻值的电阻器。

它可以根据所给电路的要求，通过旋转或拉动其内部加热管，从而改变其阻值。

此外，调节电阻器还具有较高的额定值精度、耐压强度和低失真性能，是一种比较经济实用的元件。

5、电容性电阻器：电容性电阻器是一种电容性介质和普通电阻元件连接构成的电阻器。

它的特点是把电容和电阻结合起来，使电容和电阻的特性一起作用，从而达到滤波作用。

高品质的电容性元件通常由纯金属片和石英片组成，能够提供抗振动性能和较低的噪声。

二、电阻器应用电阻器有着广泛的应用，从电器设备到电子电路，都可以利用它来满足特定的需求。

比如，电阻器可以应用于电机的驱动系统，可以调节电机的转速和力矩；可以用于电压补偿，可以保持电源的稳定，以达到良好的稳定性；电阻器也可以应用于电路的过滤，可以减少杂散电磁波，保护元器件不受损害；此外，电阻器还可以用于测量和计算，用于精确测量电流、电压和功率，以及电路模拟计算等。

各类电阻种类特性及选用注意事项图说明电阻器（Resistance）是一种具有一定阻值，一定几何形状，一定性能参数，在电路中起电阻作用的实体元件。

电阻器是电子电路中应用数量最多的元件，通常按功率和阻值形成不同系列，供电路设计者选用。

电阻器在电路中主要用来调节和稳定电流与电压，可作为分流器和分压器，也可作电路匹配负载。

根据电路要求,还可用于放大电路的负反馈或正反馈、电压-电流转换、输入过载时的电压或电流保护元件，又可组成RC电路作为振荡、滤波、旁路、微分、积分和时间常数元件等。

一、不同材料电阻分类电阻的种类繁多，按阻值可变性可分为固定式电阻器和电位器。

固定电阻的电阻值是固定不变的，阻值的大小就是它的标称阻值。

理想的电阻器是线性的，即通过电阻器的瞬时电流与外加瞬时电压成正比。

按材料不同，主要分为碳质电阻、金属膜电阻、金属氧化膜电阻、线绕电阻等。

一些特殊电阻器，如热敏电阻器、压敏电阻器和敏感元件，其电压与电流的关系是非线性的。

固定电阻的文字符号常用字母R表示。

下图1.13为常见各类电阻的外观示意图。

(a)碳膜电阻(b) 金属膜电阻(c)金属氧化膜电阻(d)绕线电阻图1.13 电阻种类各种电阻的特性及使用范围见表1-1。

表1.2 电阻的特性二、特殊电阻器1、熔断电阻，又称保险电阻，在电路图中起着保险丝和电阻的双重作用，主要使用在电源电路输出和二次电源的输出电路中。

它们通常以低阻值（几欧姆至几十欧姆），小功率（1/8~1W）为多，其功能即是在过流时及时熔断，保护电路中的其它元件免遭损坏。

在电路负载发生短路故障，出现过流时，熔断电阻的温度在很短的时间内就会升高到500~600℃，这时电阻层便受热脱落而熔断，起到保险的作用，到达提高整机安全性的目的。

2、敏感电阻器：是指其电阻值对于某种物理量（如温度、湿度、光照、电压、机械力、以及气体浓度等）具有敏感特性，当这些物理量发生变化时，敏感电阻的阻值就会随物理量变化而发生改变，呈现不同的电阻值。

电阻器（电位器）种类及选用电阻是电子产品、设备中使用最多的电子元件，约占总数的35%，而有些产品如彩电则占50%以上，因此电阻器质量对产品影响很大。

根据材料，可将电阻分为：碳膜电阻、金属膜电阻、金属氧化膜电阻、实心（碳质）电阻和绕线电阻。

一、种类按电阻器(电位器)构成材料分类，常见电阻器(电位器)有以下三种：1.碳膜（包括合成碳膜）电阻阻值范围宽(1Ω～10MΩ)；耐高压；精度差（误差为5%、10%、20%），高频特性较差，常用作放大电路中的偏置电阻、数字电路中的上拉及下拉电阻。

由于精度低，因此标称阻值及误差用E6(精度为20%)、E12（精度为10%）、E24（精度为5%）分度。

额定功率范围从1/8W到10W，其中耗散功率为1/4W、1/2W，偏差为5%和10%的碳膜电阻器用得最多。

热稳定性较差，温度系数典型值为5000ppm/℃。

即温度升高1℃，阻值的变化量为百万分之5000，即千分之五。

例如一个标称阻值为10K的碳膜电阻，当温度升高10℃时，阻值增加10K×5‰×10，约0.5K。

2.金属膜（包括金属氧化膜）电阻用真空镀膜或阴极溅射工艺，将特定金属或合金(例如镍铬合金、氧化锡或氮化钽)淀积在绝缘基体(如模制酚醛塑料)表面上形成薄膜电阻体，构成的电阻器成为金属膜电阻或金属氧化膜电阻。

阻值范围也宽（从10～10MΩ），精度高（误差为0.1%～1%），温度系数小（金属膜电阻为10~100ppm/°C；金属氧化膜电阻典型值为300ppm/°C），噪声低，体积小，频率响应特性好，常用作电桥电路、RC振荡电路及有源滤波器的参数电阻、高频及脉冲电路、运算放大电路中的匹配电阻。

但耐压较低。

由于精度高，因此标称阻值及误差用E48(精度为1%)、E116（精度为0.5%～1%）分度。

阻值用3位有效数字表示。

金属氧化膜电阻温度系数比金属膜电阻大一些（300~400ppm/°C），耗散功率较大。

电阻器与电位器 Final approval draft on November 22, 2020电子元器件的识别与检测电子元器件一般指电阻器、电容器、线圈、变压器、晶体二极管、晶体三极管、可控硅和集成电路等。

我们将学习这些元器件的用途，主要性能参数、规格型号以及检查这些元器件质量好坏的基本知识，下面分别作说明。

课题一电阻器的识别与检测一、电阻作用电荷在物体里运动会受到一定的阻力，这种阻力叫电阻，具有一定阻值的元件叫做电阻器。

它是电子产品中一种必不可少、用得最多的电子元器件之一。

在电路中的主要作用是分压、分流、限流、偏置的作用另外,还可以与其它元件配合，组成耦合、滤波、反馈、补偿等各种不同功能的电路。

所以，我们有必要掌握电阻器的分类、主要参数、标志方法和测试方法等基本知识。

二、电阻器分类与符号1、电阻器分类电阻按照阻值的变化特性分类为：固定电阻器可变电阻器和敏感电阻器；2、电阻器符号3、常见电阻器图片光敏电阻湿敏电阻金属氧化膜电阻RY水泥型线绕电阻碳膜电阻RT说明：通常，底色为蓝色的是金属膜电阻；底色为灰色的是氧化膜电阻；底色为米黄色或者土黄色的是碳膜电阻。

三、电阻器型号命名电阻器和电位器的型号命名方法见表四、电阻器的主要性能参数1．标称值和允许误差：（1）标称阻值：国家规定出一系列的阻值作为产品的标准，这就是电阻器的标称阻值。

(2)允许误差：电阻的实际阻值不可能做到与它的标称值完全一样，两者间总是存在一定的偏差。

最大的允许误差除以该电阻的标称值所得的百分数就叫电阻的误差。

对于误差，国家也规定出一个系列。

普通电阻的误差可分为±5％、±10％、±20％三种，在标志上分别以Ⅰ、Ⅱ、Ⅲ误差等级表示。

在电路图中电阻器旁边所标的阻值就是标称阻值。

使用者在设计电路时计算得出的电阻器阻值不是标称值时，可选择和它相接近的标称电阻值。

电阻的误差通常分别用六个字母表示：字母 D F G J K M误差±％ 1 2 5 10 20还有I ,II,III表示误差等级。

率也就越大。

在并联电路中，因各个电阻上的电压相同，电阻越小，所通过的电流就越大，其阻值小的电阻所消耗的功率反而大，因为功率与电流的平方成反比。

第三节特殊电阻器除上述电阻器、电位器外，还有特殊用途的电阻器。

一、水泥电阻器水泥电阻器是一种陶瓷绝缘的功率型线绕电阻器，广泛用于计算机、电视机、仪器、仪表中。

水泥电阻器有以下特点：（1）水泥电阻采用陶瓷、矿质材料包封，散热好、功率大。

（2）采用工业高频陶瓷外壳，具有优良的绝缘性能，绝缘电阻达100MΩ。

（3）电阻丝被严密包封于陶瓷体内部，具有优良的阻燃、防爆特性。

电阻丝选用康铜、锰铜、镍铬等合金材料，有较好的稳定性和过负载能力。

电阻丝与铜焊脚引线间采用压接方式，在负载短路的情况下，可迅速在压接处熔断，进行电路保护。

（4）水泥电阻具有多种外形和安装方式。

可直接安装在印制电路板上，也可利用金属支架独立安装。

水泥电阻有立式（如RX27-Ⅳ型）与卧式（如RX27-3型）两类。

按功率分有：2W、3W、5W、7W、8W、10W、15W、20W、30W、40W等多种，其阻值范围见下表：护元件。

由他可构成过压保护电路、消噪电路、消火花电路、吸收回路。

压敏电阻的主要参数如下：（1）标称电压U1m A。

当通1mA直流电流时，元件两端的电压值。

设直流、交流电压分别为U DC、U AC，可按下述标准选择：U1mA≥（1.3—2.6）U DC；U1mA≥（1.9—2.2）U AC。

（2）漏电流。

当元件两端电压等于75% U1mA时，元件上所通过的直流电流。

（3）通流量。

在规定时间（8—20μS）之内，允许通过脉冲电流的最大值。

其中脉冲电流从90%UP到UP的时间为8μS，峰值持续时间为20μS。

国产压敏电阻器有MYL系列等。

其中M代表敏感，Y代表电压，L代表防雷的意思（对其他过压保护也同样适用）。

下图为压敏电阻器的外形、符号及伏安特性。

IU1mAUO VVSR本身没有极性，其伏安特性呈对称性，正反向特性中都有稳压作用，因此还可以作为小电流（1mA）的双向限幅或稳压元件。

常用元器件介绍编写人：熊帮新审核人：龙从玉任何电子电路都是由元器件组成的。

而常用的主要是电阻器、电容器、电感器和各种半导体（如二极管、三极管、场效应管、集成电路等）为了正确地选择和使用这些元、器件，就必须对它们的各种性能、结构与规格有一个完整的了解。

一、电阻器和电位器1.1、电阻器R图1.1电阻器的外形和符号在电子设备中，电阻器是应用最广泛的一种元件。

其主要用途是稳定和调节电路中电流和电压。

其次还可作为分流器、分压器和消耗能量的负载等。

常用电阻器有实心碳质电阻、薄膜电阻器、线绕电阻器和热敏电阻器等，其中又有固定电阻器和可变电阻器之分。

常用电阻器的外形和符号如图1.1所示。

1.2、电位器W图1.2输出特性和函数关系图1.3电位器的外形和符号电位器是一种具有三个接头的可变电阻器。

其阻值可在一定范围内连续可调。

电位器的种类有以下几种：电阻按照材料可分为：碳质、薄膜和线绕三种。

它们的性能和特点与同质材料的固定电阻器相似，所不同的只是电位器有可动的触点。

因而使用电位器时需要考虑它的阻值变化特性、接触的可靠性、材料的耐磨性等等。

一般而言，线绕电位器的误差小于±10%，非线性电位器的误差小于±20%。

其阻值、误差和型号均标在电位器上。

按调节机构的运动方式可分为：旋转式、直滑式。

按机构可分为单联、双联、带开关、不带开关等；开关式又分为旋转式、推拉式、按键等。

按用途可分为普通电位器、精密电位器、功率电位器、微调电位器和专业电位器等。

按输出特性和函数关系可分为线性和非线性电位器，如图6.1.2所示。

线绕电位器的阻值变化特性一般都是直线式的。

非线性电位器的阻值变化特性分为直线式（X 型）、对数式（D 型）、指数式（Z 型）三种。

所有X 、D 、Z 字母符号一般印在电位器上，使用时应主意。

常用电位器的外形和符号如图1.3所示。

1.3、电阻器和电位器的命名法电阻器和电位器的命名如表1.1所示。

表1电阻器型号命名方法第一部分：主称第二部分：材料第三部分：特征分类意义符号意义符号意义符号电阻器电位器第四部分：序号R 电阻器T 碳膜1普通普通W电位器H 合成膜2普通普通S 有机实芯3超高频――N 无机实芯4高阻――J 金属膜5高温――Y 氧化膜6――――C 沉积膜7精密精密I 玻璃釉膜8高压特殊函数P 硼碳膜9特殊特殊U 硅碳膜G 高功率――X 线绕T 可调――M 压敏W ――微调G 光敏D ――多圈R热敏B 温度补偿用――C 温度测量用――P 旁热式――W 稳压式――Z正温度系数――对主称、材料相同，仅性能指标、尺寸大小有差别，但基本不影响互换使用的产品，给予同一序号；若性能指标、尺寸大小明显影响互换时，则在序号后面用大写字母作为区别代号。

常用的电阻器1、电位器电位器是一种机电元件，他靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。

1.1 合成碳膜电位器电阻体是用经过研磨的碳黑，钽电容石墨，石英等材料涂敷于基体表面而成，该工艺简单，是目前应用最广泛的电位器。

特点是分辩力高耐磨性好，寿命较长。

缺点是电流噪声，非线性大，耐潮性以及阻值稳定性差。

1.2 有机实心电位器有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。

有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可靠性高、耐磨性好的优点。

但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。

在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。

1.3 金属玻璃铀电位器用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。

特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好，是很有前途的电位器品种，缺点是接触电阻和电流噪声大。

1.4 绕线电位器绕线电位器是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。

绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。

主要用作分压器、变阻器、仪器中调零和工作点等。

1.5 金属膜电位器金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。

特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。

1.6 导电塑料电位器用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。

特点是：平滑性好、分辩力优异耐磨性好、AVX钽电容寿命长、动噪声小、可靠性极高、耐化学腐蚀。

用于宇宙装置、导弹、飞机雷达天线的伺服系统等。

1.7 带开关的电位器有旋转式开关电位器、推拉式开关电位器、推推开关式电位器1.8 预调式电位器预调式电位器在电路中，一旦调试好，用蜡封住调节位置，在一般情况下不再调节。

【关键字】方法常用电子元器件一、实验目标了解常用电子元器件的识别和主要性能参数二、常用电子元器件介绍（一）电阻器1、电阻器的分类电阻器是电子电路元器件中应用最广泛的一种，在电子设备中约占元件总数的30％以上，其质量的好坏对电路工作的稳定性有极大影响。

电阻器主要用途是稳定和调节电路中的电流和电压，其次还可作为分流器、分压器和消耗电能的负载等。

电阻器按结构可分为固定式和可变式两大类。

固定式电阻器一般称为“电阻”。

由于制作材料和工艺不同，可分为膜式电阻、实芯式电阻、金属线缆电阻（RX）和特殊电阻四种类型。

膜式电阻包括：碳膜电阻RT、金属膜电阻RJ、合成膜电阻RH和氧化膜电阻RY等。

实芯电阻包括：有机实芯电阻RS和无机实芯电阻RN。

特殊电阻包括：MG型光敏电阻和MF型热敏电阻。

可变式电阻器包括：滑线式变阻器和电位器。

其中应用最广泛的是电位器。

电位器是一种具有三个接头的可变电阻器。

其阻值可在一定范围内连续可调。

电位器的分类有以下几种：按电阻体材料分：可分为薄膜和线绕两种。

薄膜又可分为WTX型小型碳膜电位器，WTH型合成碳膜电位器，WS型有机实芯电位器，WHJ型精密合成膜电位器和WHD型多圈合成膜电位器等。

线绕电位器的代号为WX型。

一般线绕电位器的误差不大于+10％，非线绕电位器的误差不大于+2％。

其阻值、误差和型号均标在电位器厂。

按调节机构的运动方式分：有旋转式、直沿式。

按结构分：可分为单联、多联、带开关、不带开关等；开关形式又有旋转式、推拉式、按键式等。

按用途分：可分为普通电位器、精密电位器、功率电位器、微调电位器和专用电位器等。

按阻值随转角变化关系分：又可分为线性和非线性电位器，如图1－l曲线所示。

图1-1 电位器阻值随转角变化曲线它们的特点分别为：X式（直线式）：常用于示波器的聚焦电位器和万用表的调零电位器（如MF-20型万用表），其线性精度为+2％、+l％、+03％、+005％。

D式（对数式）：常用于电视机的黑白对比度调节电位器，其特点是，先粗调后细调。
