电阻、电位器和可变变阻器

电位器和可变电阻器都是阻值可变的器件，但它们之间存在一些明显的差异。

相同点：
1. 阻值可变：电位器和可变电阻器的阻值都可以进行调节。

不同点：
1. 用途：电位器通常用于电路中的电压或电流控制，而可变电阻器主要用于电路参数补偿。

2. 端子数量：电位器有三个端子，而变阻器只有两个。

3. 体积和结构：电位器的体积较大，结构牢固，寿命长。

4. 操作方式：电位器设有操作柄，而变阻器的电阻通过调节接触臂的位置来改变。

5. 电阻体的阻值分布特性：电位器的电阻体的阻值分布特性与可变电阻器的分布特性不同，各种输出函数特性的电位器器电阻体的分布特性均不同。

6. 可调范围：电位器的可调范围通常较大，主要用于电路(电压或电流)控制，一般安装于面板上，以方便调节。

而可调电阻的可调范围较小，主要用于电路参数补偿，一般安装于线路板上。

7. 多联设计：电位器有多联的，而可变电阻器没有。

综上所述，电位器和可变电阻器在用途、端子数量、体积和结构、操作方式、电阻体的阻值分布特性、可调范围以及多联设计等方面都存在明显的差异。

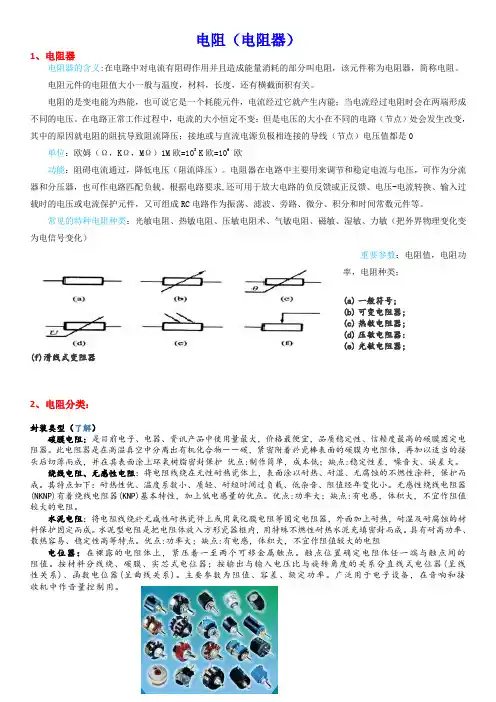

电阻（电阻器）1、电阻器电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻，该元件称为电阻器，简称电阻。

电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关。

电阻的是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能；当电流经过电阻时会在两端形成不同的电压。

在电路正常工作过程中，电流的大小恒定不变；但是电压的大小在不同的电路（节点）处会发生改变，其中的原因就电阻的阻抗导致阻流降压；接地或与直流电源负极相连接的导线（节点）电压值都是0 单位：欧姆（Ω，KΩ，MΩ）1M欧=103 K欧=106欧功能：阻碍电流通过，降低电压（阻流降压）。

电阻器在电路中主要用来调节和稳定电流与电压，可作为分流器和分压器，也可作电路匹配负载。

根据电路要求,还可用于放大电路的负反馈或正反馈、电压-电流转换、输入过载时的电压或电流保护元件，又可组成RC电路作为振荡、滤波、旁路、微分、积分和时间常数元件等。

常见的特种电阻种类：光敏电阻、热敏电阻、压敏电阻术、气敏电阻、磁敏、湿敏、力敏（把外界物理变化变为电信号变化）重要参数：电阻值，电阻功率，电阻种类；(a)一般符号;(b)可变电阻器;(c)热敏电阻器;(d)压敏电阻器:(e)光敏电阻器;(f)滑线式变阻器2、电阻分类：封装类型（了解）碳膜电阻:是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。

此电阻器是在高温真空中分离出有机化合物－－碳，紧密附着於瓷棒表面的碳膜为电阻体，再加以适当的接头后切薄而成，并在其表面涂上环氧树脂密封保护优点:制作简单，成本低；缺点:稳定性差，噪音大、误差大。

绕线电阻、无感性电阻：将电阻线绕在无性耐热瓷体上，表面涂以耐热、耐湿、无腐蚀的不燃性涂料，保护而成。

其特点如下：耐热性优、温度系数小、质轻、耐短时间过负载、低杂音、阻值经年变化小。

无感性绕线电阻器(NKNP)有着绕线电阻器(KNP)基本特性，加上低电感量的优点。

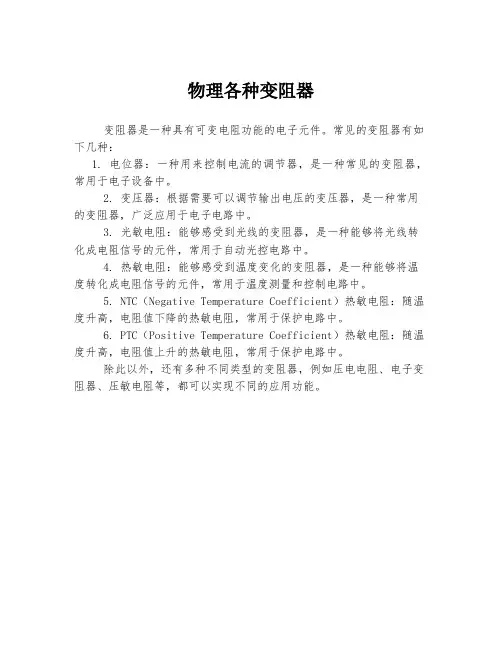

物理各种变阻器
变阻器是一种具有可变电阻功能的电子元件。

常见的变阻器有如下几种：
1. 电位器：一种用来控制电流的调节器，是一种常见的变阻器，常用于电子设备中。

2. 变压器：根据需要可以调节输出电压的变压器，是一种常用的变阻器，广泛应用于电子电路中。

3. 光敏电阻：能够感受到光线的变阻器，是一种能够将光线转化成电阻信号的元件，常用于自动光控电路中。

4. 热敏电阻：能够感受到温度变化的变阻器，是一种能够将温度转化成电阻信号的元件，常用于温度测量和控制电路中。

5. NTC（Negative Temperature Coefficient）热敏电阻：随温度升高，电阻值下降的热敏电阻，常用于保护电路中。

6. PTC（Positive Temperature Coefficient）热敏电阻：随温度升高，电阻值上升的热敏电阻，常用于保护电路中。

除此以外，还有多种不同类型的变阻器，例如压电电阻、电子变阻器、压敏电阻等，都可以实现不同的应用功能。

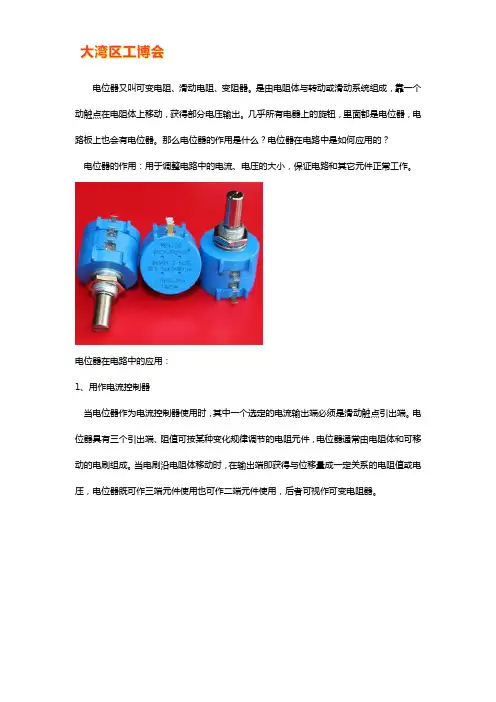

电位器又叫可变电阻、滑动电阻、变阻器。

是由电阻体与转动或滑动系统组成，靠一个动触点在电阻体上移动，获得部分电压输出。

几乎所有电器上的旋钮，里面都是电位器，电路板上也会有电位器。

那么电位器的作用是什么？电位器在电路中是如何应用的？电位器的作用：用于调整电路中的电流、电压的大小，保证电路和其它元件正常工作。

电位器在电路中的应用：1、用作电流控制器当电位器作为电流控制器使用时，其中一个选定的电流输出端必须是滑动触点引出端。

电位器具有三个引出端、阻值可按某种变化规律调节的电阻元件，电位器通常由电阻体和可移动的电刷组成。

当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压，电位器既可作三端元件使用也可作二端元件使用，后者可视作可变电阻器。

2、用作变阻器电位器用作变阻器时，应把它接成两端器件，这样花电位器的行程范围内，便可获得一个平滑连续变化的电阻值，一般用在音箱音量开关和激光头功率大小调节。

3、用作分压器电位器是一个连续可调的电阻器，当调节电位器的转柄或滑柄时，动触点在电阻体上滑动。

此时在电位器的输出端可获得与电位器外加电压和可动臂转角或行程成一定关系的输出电压，这是电位是一个四端元件。

扩展资料：双联电位器作用：作用一：可以同时分别调节两个声道的音量。

作用二：获得与输入电压（外加电压）成一定关系的输出电压。

线性电位器作用1.精密电位器：用作小电压下精密调节（精密设备操作面板）2.测角位移电位器、直线式位移电位器（陀螺仪、音响系统控制部分）贴片滑动可调电位器作用：1、贴片滑动可调电位器是一个连续可调的电阻器，当调节其的转柄或滑柄时，动触点会在电阻体上滑动。

这时在贴片滑动可调电位器的输出端可已获得与电位器外加电压和可动臂转角或行程成一定关系的输出电压。

这个电压就是贴片滑动可调电位器在其过程中起到的分压作用。

2、用作变阻器时，贴片滑动可调电位器接成两端器件时，电位器的行程范围内可可获得一个平滑连续变化的电阻值，此时贴片滑动可调电位器起到了变阻器的作用。

电阻种类及特点简介电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。

表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。

一、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。

在电子产品中，以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。

型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。

在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。

而红颜色的电阻，是ＲＪ型的。

一般老式电子产品中，以绿色的电阻居多。

为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

电阻器当然也有功率之分。

常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。

当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。

再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。

可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。

所以在弯脚的时候，要特别注意。

在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。

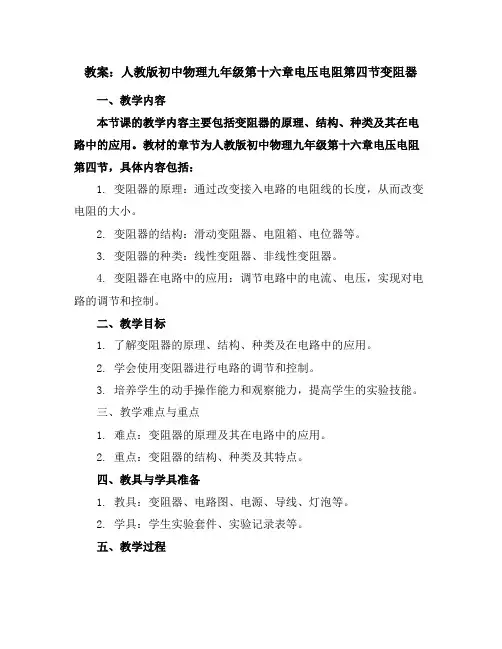

教案：人教版初中物理九年级第十六章电压电阻第四节变阻器一、教学内容本节课的教学内容主要包括变阻器的原理、结构、种类及其在电路中的应用。

教材的章节为人教版初中物理九年级第十六章电压电阻第四节，具体内容包括：1. 变阻器的原理：通过改变接入电路的电阻线的长度，从而改变电阻的大小。

2. 变阻器的结构：滑动变阻器、电阻箱、电位器等。

3. 变阻器的种类：线性变阻器、非线性变阻器。

4. 变阻器在电路中的应用：调节电路中的电流、电压，实现对电路的调节和控制。

二、教学目标1. 了解变阻器的原理、结构、种类及在电路中的应用。

2. 学会使用变阻器进行电路的调节和控制。

3. 培养学生的动手操作能力和观察能力，提高学生的实验技能。

三、教学难点与重点1. 难点：变阻器的原理及其在电路中的应用。

2. 重点：变阻器的结构、种类及其特点。

四、教具与学具准备1. 教具：变阻器、电路图、电源、导线、灯泡等。

2. 学具：学生实验套件、实验记录表等。

五、教学过程1. 实践情景引入：展示一个使用变阻器的电路，让学生观察并描述其作用。

2. 讲解变阻器的原理：通过PPT或黑板，讲解变阻器的工作原理。

3. 展示变阻器的结构：展示不同种类的变阻器，让学生了解其结构特点。

4. 实验操作：引导学生进行实验，使用变阻器调节电路中的电流、电压，观察实验现象。

6. 练习与巩固：布置随堂练习题，让学生巩固所学知识。

六、板书设计1. 变阻器的原理：改变电阻线的长度，改变电阻的大小。

2. 变阻器的结构：滑动变阻器、电阻箱、电位器等。

3. 变阻器的种类：线性变阻器、非线性变阻器。

4. 变阻器在电路中的应用：调节电路中的电流、电压，实现对电路的调节和控制。

七、作业设计1. 请描述变阻器的工作原理。

2. 请列举两种常见的变阻器，并说明其特点。

3. 请画出一个使用变阻器的电路图，并说明其作用。

答案：1. 变阻器的工作原理是通过改变电阻线的长度，从而改变电阻的大小。

2. 常见的变阻器有滑动变阻器和电阻箱。

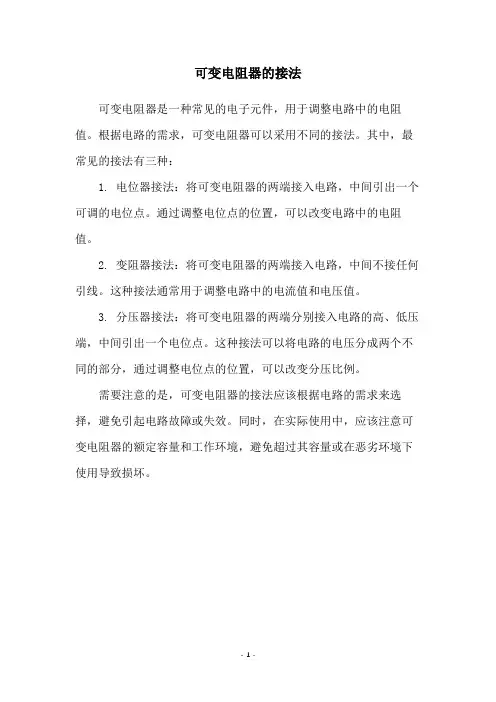

可变电阻器的接法
可变电阻器是一种常见的电子元件，用于调整电路中的电阻值。

根据电路的需求，可变电阻器可以采用不同的接法。

其中，最常见的接法有三种：
1. 电位器接法：将可变电阻器的两端接入电路，中间引出一个可调的电位点。

通过调整电位点的位置，可以改变电路中的电阻值。

2. 变阻器接法：将可变电阻器的两端接入电路，中间不接任何引线。

这种接法通常用于调整电路中的电流值和电压值。

3. 分压器接法：将可变电阻器的两端分别接入电路的高、低压端，中间引出一个电位点。

这种接法可以将电路的电压分成两个不同的部分，通过调整电位点的位置，可以改变分压比例。

需要注意的是，可变电阻器的接法应该根据电路的需求来选择，避免引起电路故障或失效。

同时，在实际使用中，应该注意可变电阻器的额定容量和工作环境，避免超过其容量或在恶劣环境下使用导致损坏。

- 1 -。

电阻器与电位器 Final approval draft on November 22, 2020电子元器件的识别与检测电子元器件一般指电阻器、电容器、线圈、变压器、晶体二极管、晶体三极管、可控硅和集成电路等。

我们将学习这些元器件的用途，主要性能参数、规格型号以及检查这些元器件质量好坏的基本知识，下面分别作说明。

课题一电阻器的识别与检测一、电阻作用电荷在物体里运动会受到一定的阻力，这种阻力叫电阻，具有一定阻值的元件叫做电阻器。

它是电子产品中一种必不可少、用得最多的电子元器件之一。

在电路中的主要作用是分压、分流、限流、偏置的作用另外,还可以与其它元件配合，组成耦合、滤波、反馈、补偿等各种不同功能的电路。

所以，我们有必要掌握电阻器的分类、主要参数、标志方法和测试方法等基本知识。

二、电阻器分类与符号1、电阻器分类电阻按照阻值的变化特性分类为：固定电阻器可变电阻器和敏感电阻器；2、电阻器符号3、常见电阻器图片光敏电阻湿敏电阻金属氧化膜电阻RY水泥型线绕电阻碳膜电阻RT说明：通常，底色为蓝色的是金属膜电阻；底色为灰色的是氧化膜电阻；底色为米黄色或者土黄色的是碳膜电阻。

三、电阻器型号命名电阻器和电位器的型号命名方法见表四、电阻器的主要性能参数1．标称值和允许误差：（1）标称阻值：国家规定出一系列的阻值作为产品的标准，这就是电阻器的标称阻值。

(2)允许误差：电阻的实际阻值不可能做到与它的标称值完全一样，两者间总是存在一定的偏差。

最大的允许误差除以该电阻的标称值所得的百分数就叫电阻的误差。

对于误差，国家也规定出一个系列。

普通电阻的误差可分为±5％、±10％、±20％三种，在标志上分别以Ⅰ、Ⅱ、Ⅲ误差等级表示。

在电路图中电阻器旁边所标的阻值就是标称阻值。

使用者在设计电路时计算得出的电阻器阻值不是标称值时，可选择和它相接近的标称电阻值。

电阻的误差通常分别用六个字母表示：字母 D F G J K M误差±％ 1 2 5 10 20还有I ,II,III表示误差等级。

高中物理变阻器知识点
高中物理中，变阻器是一种用于调节电阻大小的电器元件。

它由一个固定电阻和一个
可调电阻组成。

常见的变阻器分为两种类型：
1. 可调电阻器：这种类型的变阻器可以通过调节电位器或滑动变阻器上的滑动片的位
置来改变电阻的大小。

当滑动片接触到固定电阻的一端时，电阻的大小最小；当滑动
片接触到固定电阻的另一端时，电阻的大小最大。

可调电阻器常用于电路中需要调节
电流或电压的位置。

2. 可变电阻器：这种类型的变阻器可以通过旋转电位器或旋转变阻器上的旋钮来改变
电阻的大小。

旋钮设有刻度，可精确调节电阻的大小。

可变电阻器常用于仪器设备中，以进行精确的电阻调节。

使用变阻器时需要注意以下几个知识点：
1. 电阻与电流和电压的关系：根据欧姆定律，电阻与电流和电压之间存在线性关系：
R = V/I，其中R为电阻，V为电压，I为电流。

改变电阻的大小可以改变电路中电流
的大小。

2. 电阻的测量：可以使用万用表等测试仪器来测量电阻的大小。

在测量时要注意将变
阻器断开电源，避免电流通过变阻器造成测量误差。

3. 串联和并联连接：变阻器可以通过串联和并联的方式连接到电路中。

串联连接时，
电阻值相加；并联连接时，电阻值按倒数相加。

可以根据需要选择合适的连接方式。

4. 变阻器的功率：变阻器的功率要满足使用条件，避免因功率过大而损坏。

功率计算公式为P = VI，其中P为功率，V为电压，I为电流。

这些都是高中物理中关于变阻器的重要知识点，理解和应用这些知识点可以更好地理解和使用变阻器。

初三变阻器知识点总结一、基本概念和原理变阻器是一种能够改变电阻值的电器元件。

它通常由一条可调节的电阻丝和带有一个移动触点的滑动触点或旋钮组成。

当触点移动时，电阻的值也会随之变化。

变阻器有许多不同的类型，但它们的工作原理基本相同。

其中，最常见的是电位器和电阻器。

电位器是一个可变电阻器，用于调节电流和电压，以及用于测量电阻。

电阻器是一个固定电阻器，用于限制电流和降低电压。

二、结构和分类1. 电位器电位器是一种可变电阻器，由可调节的电阻丝和一个带有移动触点的滑动触点组成。

根据结构形式，电位器可以分为旋钮式电位器和滑动式电位器两种。

旋钮式电位器的触点是一个可旋转的旋钮，通过旋钮的旋转来改变电阻值。

滑动式电位器的触点则是一个可以沿着电阻丝上滑动的滑动触点，通过滑动来改变电阻值。

2. 电阻器电阻器是一种固定电阻器，其电阻值不能调节。

根据电阻值的大小，电阻器可以分为固定电阻器和可变电阻器两种。

其中，固定电阻器的电阻值是固定不变的，而可变电阻器的电阻值可以通过某种方式进行调节。

3. 滑动电阻器滑动电阻器是一种特殊类型的变阻器，它由一个可以在电阻丝上滑动的滑动触点和固定电阻丝组成。

滑动电阻器可以通过触点的位置来改变电阻值。

4. 多圈电阻器多圈电阻器是一种带有多个电阻丝的电阻器，可以通过旋钮转动来选择不同的电阻值。

5. 光敏电阻器光敏电阻器是一种利用光敏效应来改变电阻值的电阻器，它的电阻值会随着光强的变化而变化。

6. 温敏电阻器温敏电阻器是一种利用温敏效应来改变电阻值的电阻器，它的电阻值会随着温度的变化而变化。

三、用途和应用变阻器在电子电路中有许多应用。

下面列举几种常见的用途和应用：1. 调节电流和电压电位器被广泛用于调节电流和电压。

通过改变电位器的电阻值，可以改变电路中的电流和电压，以满足不同的需求。

2. 测量电阻值电位器在电阻值的测量中也有重要应用。

通过连接一个已知电压的电源和一个待测电阻，然后用电位器来改变电路电阻值，测量待测电阻的值。

电路基础原理滑动变阻器与电位器电路是我们日常生活中不可或缺的一部分，而掌握电路基础原理非常重要。

本文将简要介绍滑动变阻器和电位器，两者都是电路中常用的控制电阻值的元件。

滑动变阻器是一种可变电阻，也称为滑动电阻。

它由一个导电滑片和一组固定的电阻器组成。

当滑片沿着电阻器的长度滑动时，电阻值会发生变化。

滑动变阻器通常用于灯光调节器、音量控制器和调节感应器等应用中。

此外，它还可以用于测量电压和电流等。

滑动变阻器的工作原理是基于欧姆定律。

欧姆定律指出，电阻值是电压和电流的比例。

因此，当电源的电压施加到变阻器上时，通过它的电流将从电阻值最低的一端向滑片移动，电阻值也会随之改变。

因此，通过移动滑片，可以改变电路中的电阻值。

电位器也是一种可变电阻。

它包括一个旋钮和一组固定的电阻器。

当旋钮旋转时，与旋钮相连的滑片在固定电阻器上滑动，从而改变电阻值。

电位器通常用于调节频率、音量和亮度等。

电位器的工作原理与滑动变阻器类似，它是基于欧姆定律工作的。

当电流流经电位器时，与旋钮相连的滑片将沿着电阻器的一条线移动。

电阻值随着滑片位置的变化而变化。

在电路中，滑动变阻器和电位器通常用于控制电压或电流的大小。

例如，它们可以用于调节收音机的音量和频率。

在灯光调节器中，它们可以用于控制灯泡的亮度。

在电动工具和机器中，它们也可能用于控制电机的转速。

总体而言，滑动变阻器和电位器都是实用的电路元件，它们在电路中具有非常重要的作用。

它们可以用于控制电路中的电阻、电流、电压和功率，因此非常适合在各种应用中使用。

在掌握电路基础原理后，您也可以自己制作电路，在家中进行DIY。

希望本文有助于您了解电路基础原理和元件的工作原理。

第五章电子设备制造基础本章教学学时：2本章主要介绍电子设备的基本构成及电子元器件、集成电路的制造工艺、发展现状、壳体及插接件的制造技术及电子设备的组装技术，以期使读者对电子设备的制造有一个整体的了解。

本章的重点为电器元件的种类；机电元件的种类；CMOS的工艺流程；SBC工艺流程；整机组装的工艺过程及要求。

学习的难点是集成电路的工艺技术和双极集成电路制造工艺。

本章教学方式：授课与自学主要授课内容：第一节电子设备的基本构成一、电抗元件1．电阻器电阻器可分为固定电阻器（含特种电阻器）和可变电阻器(电位器)两大类。

2．电位器与可变电阻(变阻器)电位器与可变电阻从原理上说是一致的，电位器就是一种可连续调节的可变电阻器。

除特殊品种外，对外有三个引出端，靠一个活动端(也称为中心抽头或电刷)在固定电阻体上滑动，可以获得与转角或位移成—定比例的电阻值。

3．电容器电容器种类繁多，分类方式有多种，通常按绝缘介质材料分类，有时按容量是否可调分类。

其中按介质材料可分为：有机介质、复合介质，无机介质，气体介质，电解质电容器。

4．电感器电感器一般又称电感线圈，在谐振、耦合、滤波、陷波等电路应用十分普遍。

与电阻器、电容器不同的是电感线圈没有品种齐全的标准产品，特别是一些高频小电感，通常需要根据电路要求自行设计制作。

5．变压器变压器也是一种电感器。

它是利用两个电感线圈靠近时的互感现象工作的，在电路中可以起到电压变换和阻抗变换的作用，是电子产品中十分常见的元件。

二、机电元件利用机械力或电信号的作用，使电路产生接通、断开或转接等功能的元件，称为机电元件。

常见于各种电子产品中的开关，插接件等都属于机电元件。

1．开关开关是接通或断开电路的一种广义功能元件，种类繁多。

2．连接器连接器是电子产品中用于电气连接的一类机电元件，使用十分广泛。

习惯上把连接器称为插接件，有时也把连接器中一部分称为插接件。

3．继电器继电器是一种电气控制常用的机电元件，可以看作是一种由输入参量（如电、磁、光、声等物理量)控制的开关。

第06讲电阻与变阻器【考点梳理】【考点一电阻】导体对电流的阻碍作用叫电阻。

符号是R，单位是欧姆，简称为欧，符号是Ω，比欧姆大有兆欧（MΩ）和千欧（kΩ）。

1MΩ＝103kΩ，1 kΩ＝103Ω，1MΩ＝106Ω常见导体的电阻率从小到大排列，分别是：银、铜、铝、钨、铁、锰铜合金、镍铬合金等。

在电子技术中，要经常用到具有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻，在电路图中用表示【考点二电阻大小的影响因素】导体的电阻是导体本身的一种性质，它的大小决定于导体的材料（电阻率ρ）、长度（L）和横截面积（S），还与温度有关。

与导体是否连入电路、是否通电，及它的电流、电压等因素无关。

而且：①导体材料不同，在长度和横截面积相同时，电阻也一般不同；②在材料和横截面积相同时，导体越长，电阻越大；③在材料和长度相同时，导体的横截面积越小，电阻越大；④导体的电阻与导体的温度有关。

对大多数导体来说，温度越高，电阻越大。

只有极少数导体电阻随温度的升高而减小。

（例如玻璃）【考点三滑动变阻器】电路符号：变阻器应与被控制的用电器串联。

原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压，有时还起到保护电路的作用。

铭牌：例如某滑动变阻器标有“50Ω 1A”的字样，表明该滑动变阻器的最大阻值为50Ω，允许通过的最大电流为1A。

使用滑动变阻器的注意事项（见右图）：①接线时必须遵循“一上一下”的原则。

②如果选择“全上”（如图中的A、B两个接线柱），则滑动变阻器的阻值接近于0，相当于接入一段导线；③如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能改变，相当于接入一段定值电阻。

上述②③两种错误的接法都会使滑动变阻器失去作用。

④当所选择的下方接线柱（电阻丝两端的接线柱）在哪一边，滑动变阻器接入电路的有效电阻就在哪一边。

（例如：A和B相当于同一个接线柱。

即选用AC、BC或AD、BD是等效的。
