振动料斗技术协议

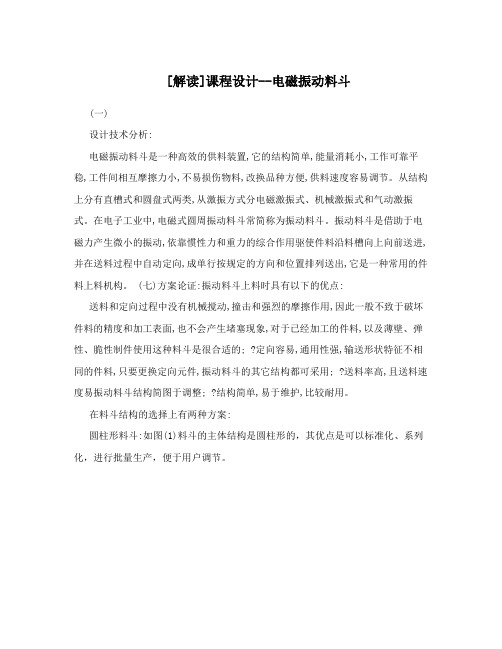

[解读]课程设计--电磁振动料斗(一)设计技术分析:电磁振动料斗是一种高效的供料装置,它的结构简单,能量消耗小,工作可靠平稳,工件间相互摩擦力小,不易损伤物料,改换品种方便,供料速度容易调节。

从结构上分有直槽式和圆盘式两类,从激振方式分电磁激振式、机械激振式和气动激振式。

在电子工业中,电磁式圆周振动料斗常简称为振动料斗。

振动料斗是借助于电磁力产生微小的振动,依靠惯性力和重力的综合作用驱使件料沿料槽向上向前送进,并在送料过程中自动定向,成单行按规定的方向和位置排列送出,它是一种常用的件料上料机构。

(七)方案论证:振动料斗上料时具有以下的优点:送料和定向过程中没有机械搅动,撞击和强烈的摩擦作用,因此一般不致于破坏件料的精度和加工表面,也不会产生堵塞现象,对于已经加工的件料,以及薄壁、弹性、脆性制件使用这种料斗是很合适的; ?定向容易,通用性强,输送形状特征不相同的件料,只要更换定向元件,振动料斗的其它结构都可采用; ?送料率高,且送料速度易振动料斗结构简图于调整; ?结构简单,易于维护,比较耐用。

在料斗结构的选择上有两种方案:圆柱形料斗:如图(1)料斗的主体结构是圆柱形的，其优点是可以标准化、系列化，进行批量生产，便于用户调节。

锥形料斗:该料斗可以增加工作容量而不改变固有频率，使料斗能始终能在谐振状态下工作，上料速度高。

(八)确定方案: 本设计采用锥形料斗，螺旋轨道。

在螺旋轨道上设置相应的定位、筛选、剔除结构。

(九)确定各执行机构的运动计算及工作循环图: 主要参数计算:一、物料状态的选择由于物料为金属散件的特性为了获得较高的输送速度，采用中速抛掷运动，抛掷指数D=2.5~3.3取D=3二、机械指数K及振动次数n和振幅A1的选择选取K=5 振动次数n=1500次/min900*3*9.8cos6900Dgcos,振幅由{1} A1===0.003m2222,nsin,,1500sin25三、工作面倾角选择当工件在料槽内排列长度有一定要求时，α角过小，会增加料槽圈数或料斗直径，过大会影响上料速度，本设计取α=6?。

600万吨/年清洁能源综合利用项目电机振动给料机（2台）技术协议买方：签字：卖方：签字：2020年12月23日目录1. 总则2. 设计基础3．执行标准4．技术参数5．技术要求6．供货范围：（每台套）7. 设备包装运输和标志8. 设备检验与监造9. 质量保证与服务10．资料图纸交付11．其它附件：数据表1．总则XXXX有限公司 (以下简称买方)和XXX有限公司(以下简称卖方)就XXXX综合利用项目电机振动给料机（2台）配置、设计、制造及试验等事宜，经充分协商达成本技术协议。

本技术协议作为订货合同的附件, 是该合同不可分割的一部分, 具有相同的法律效力。

2.设计基础2.1 大气条件2.1.1大气温度年平均 8.3 ℃极端最高温度38.6℃极端最低温度-30℃2.1.2相对湿度平均56%2.1.3.大气压力年平均89.69 KPa2.1.4海拔高度:1146 m2.2公用工程条件2.2.1 电源高压电 10000V三相50Hz低压电 380V 三相50Hz低压电 220V 单相50Hz2.2.2.冷却水(1)循环水供水压力0.45MPa; 供水温度32℃回水压力0.25MPa; 回水温度42℃(2) 新鲜水供水压力0.4MPa(3)除盐水供水压力0.4MPa2.2.3.蒸汽低压蒸汽供汽压力1.0MPa;供汽温度250℃2.2.4.气体(1)净化风压力0.6MPa; 温度:常温(2)氮气压力0.2MPa; 温度:常温2.2.5仪表信号气信号:0.02～0.1 MPa电信号:4～20 mA2.2.6 安装位置：料仓下部出料口2.2.7 防爆、防护要求：见附后数据表三、产品设计、制造、验收标准电机振动给料机的设计、制造、安装、验收以国家标准（GB）为基础，并参考下列标准和规范： GB 16490-1996 振动给料机安全规范JBT 7555-1994 惯性振动给料机JBT 7555-2008 惯性振动给料机JBT 9981-2008 矩形槽或梯形槽电机振动给料机型式和基本参数GB3836.1 爆炸性环境用防爆电气设备通用要求GB3836.2 爆炸性环境用防爆电气设备隔爆型电气设备JB4002 矿用隔爆型低压电器用接线端子JB4262 防爆电器用橡套电缆引入装置MT/T661-1997 煤矿井下用电器设备通用技术条件GB14048.1-2006 低压开关设备和控制设备第一部分总则GB2423 电工电子产品基本环境试验规程GB14048.1 低压电器基本实验方法GB3768 噪声源功率级的测定简易法GB5783 六角头螺栓 A和B级GB/T13306 标牌GB/T1604 矿山机械产品型号编制方法JB/T5000.1-1998 产品检验通用技术条件JB/T5000.2-1998 火焰切割件通用技术条件JB/T5000.3-1998 焊接件通用技术条件JB/T5000.9-1998 切削加工件通用技术条件JB/T5000.10-1998 装配通用技术条件：JB/T5000.13-1998 设备的包装按包装通用技术条件GB191—1990 包装储运图示标志GB/T9969.1—1988 工业产品使用说明书所有标准按最新版本执行，技术协议、标准、数据表有冲突时，按有利于买方的最严条款执行。

振动料斗技术要求振动料斗是一种与料仓刚性联接的给料设备，其技术要求主要包括以下几个方面：1. 破拱性能：振动料斗需要具有良好的破拱性能，能够实现连续均匀排料，消除不同粒度、不同比重的混合物料在进入料仓时的偏析现象。

2. 结构要求：振动料斗的结构应简单、可靠，运转平稳，噪音小，动力消耗少，使用寿命长，维修工作量小。

其安装和调节应方便，可以适应不同的物料特性和生产需求。

3. 密封性能：振动料斗应具有良好的密封性能，以实现粉尘不外扬，防止环境污染。

4. 适应性：振动料斗应能够适应各种制料仓和混凝土料仓，以及不同物料特性的要求。

其设计应考虑物料含水率不得高于10%的使用条件。

5. 维护要求：振动料斗应易于维护和保养，方便检查和修理。

在使用过程中，应定期检查和清理，确保其正常运行和使用寿命。

6. 安全性能：振动料斗应具有可靠的安全性能，能够保证操作人员的安全和健康。

应采取有效的防护措施，如设置安全罩、防护栏等，以防止操作人员与振动料斗的旋转部分接触而发生意外。

7. 环境要求：振动料斗应符合环保标准，能够有效减少噪音和振动对周围环境的影响。

同时，其设计应考虑节能和资源利用效率，以实现可持续发展。

8. 精度要求：对于需要精确控制给料量的应用场景，振动料斗的排料应具有较高的精度和稳定性。

这需要振动料斗的设计和制造过程中严格控制相关参数，并进行精确的调试和使用。

9. 耐腐蚀性：对于某些可能具有腐蚀性的物料，振动料斗的材料应具有耐腐蚀性，以保证其使用寿命和可靠性。

10. 防爆性能：对于可能存在爆炸性气体的环境，振动料斗应具有防爆性能，以保障操作人员的安全。

以上是振动料斗技术要求的一些关键方面，根据实际应用场景和需求的不同，可能还有其他特定的要求需要考虑。

在选择和使用振动料斗时，应综合考虑以上因素，以确保其性能、安全和可靠性。

振动料斗
技
术
协
议
甲方：乙方：
甲方：乙方：双方就振动料斗技术事宜经双方协商达成如下协议。

一、振动料斗规格型号及技术参数
1、规格型号∮2500×1750；∮2500×1750-1
2、技术参数
配用电机型号：YZO-17-4
功率：2×0.75Kw
电压：380V
3、技术要求
（1）料斗本体材质为优质碳钢Q235A，厚度10mm。

内衬板16Mn，厚度10mm。

其中4台高炉返矿及内返矿料斗（∮2500×1750-1）用聚氨酯，厚度为10mm。

（2）底法兰内径1600mm，材质为优质碳钢Q235A，厚度按认可图要求，直径方向宽度175mm。

其中熔剂仓和燃料仓所用料斗，上法兰圆，下法兰方，具体尺寸按图纸。

上法兰内径2500mm，材质为优质碳钢Q235A，厚度按认可图要求。

（3）按贵方给的认可图制作。

（4）其中贵方给的认可图中双点划线部分不在乙方供货范围内。

二、货到验收，当天提出异议。

三、乙方负责现场指导安装、调试。

四、若设备出现质量问题，乙方保证在48小时内到现场处理。

本技术协议一式四份，甲、乙双方各两份。

未尽事宜，双方友好协商。

甲方：
乙方：
年月日。

G GZD振动给料斗的概述：
GZD振动给料斗是一种新型的料仓破拱给料装置,它装在料仓底部,用作破拱和均匀给料。

振动给料斗破拱性能好,对于料仓内的各种粉状及粒状物料都能实现破拱和连续均匀排料,可消除不同粒度、不同比重的混合物料在进入料仓时的偏析现象。

其结构简单，工作可靠，运转平稳，噪音小，动力消耗少，使用寿命长，维修工作量小,生产率的调节范围大。

适用于圆形、方形、钢质或混凝土的任何料仓。

可以实现完全密封输送，粉尘不外扬，不污染环境。

ZD振动料斗的工作原理：
将振动电机接通电源,振动电机起振。

其产生的激振力使给料斗下体在水平方向产生强烈的振动,此振动通过锥面或球面活化器将水平激振力分解为法向力和切向力,法向力呈放射状传递到物料深处,切向力使物料受剪,从而消除仓内物料的起拱,使物料像流水一样从出料口排出。

切断电源,振动电机停振,排料可停止。

GZD振动料斗的主要特点：
GZD振动给料斗具有给料机的全部性能、有破拱、给料、截流、调流四种功能，给料松散、连续、均匀、准确、结构简单、重量轻、工作可靠、操作容易、易损件少、能耗低、噪声小于 72dB(A)、使用广泛，对老仓、方仓、圆仓与新仓均可使用。

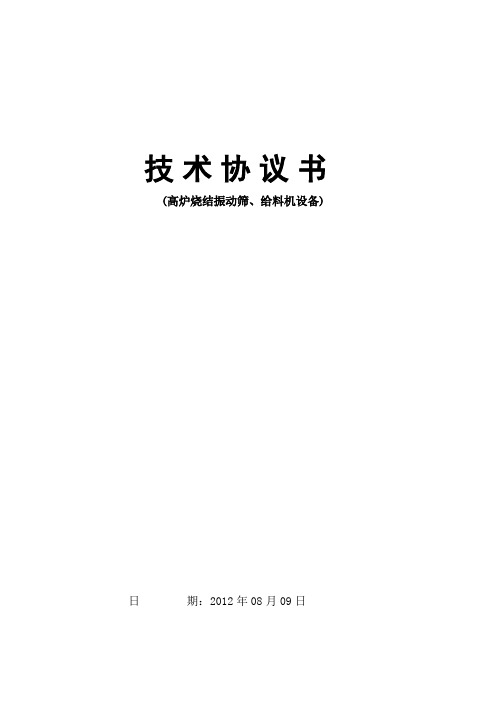

技术协议书(高炉烧结振动筛、给料机设备) 日期：2012年08月09日技术协议买方：新疆阿勒泰金昊铁业有限公司卖方：济南中燃科技发展有限公司买方采购卖方振动设备及其它产品，经友好协商，达成以下技术协议：本技术规格书仅提供有限的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的详细条文。

卖方提供的设备应能够满足规格书中的规定，包括功能、结构、性能参数等方面的技术要求，并保证符合有关国家、行业技术规范和标准以及买方提供的技术资料的要求。

一、设备的技术参数及供货范围1、物料参数及振动设备技术参数C、手动插板阀大仓下 1000X1000 16x2台与筛子相配套碎矿、碎焦仓下 600X600 2 X2台与筛子相配套1.1订货时按照设计院图纸中的位置插板阀、振动给料机、振动筛成套订货。

设备厂家保证设备之间连接、密封良好。

2、筛子供货范围：激振器、筛网、筛箱、支架、筛箱防尘罩、筛上物溜槽与筛下物溜槽等（筛上至称量斗、筛下至筛子平台溜槽设耐磨衬板）。

技术参数：矿：筛分效率＞85％，筛分后，筛上物含粉（≤5mm）≤3％，筛下物含块（≥5mm）不大于8％；焦：筛分效率＞85％，筛分后，筛上物中小颗粒（≤25mm）≤2％，筛下物含块（≥25mm）不大于8％；焦丁：筛分效率＞85％，筛分后，筛上物中小颗粒（≤10mm）≤2％，筛下物含块（≥10mm）不大于8％；3 。

电机振动给料机技术要求：（1）电机振动给料机进出溜槽钢板厚≥6mm(溜槽加耐磨衬板)作业率: ≥95%；配用振动电机：数量：每套2台；电压：AC：380V；保护等级：IP54；绝缘等级：≥B级3.1供货范围数量见表b振动给料机：每台振动机包括：槽体、振动电机、吊挂、防尘罩。

4，手动动插板阀技术要求：开关闸门顺畅。

5设备技术资料5.1卖方在签订合同后应向买方提供图纸资料。

5.2卖方提供电气设计资料，包括：电动机的功率、电流、电压、控制要求等。

电磁振动给料机技术协议书甲方：______________________乙方：______________________鉴于甲方需要采购电磁振动给料机，乙方具备相关的生产技术和能力，双方经友好协商，达成以下技术协议：一、设备名称、型号、数量设备名称：电磁振动给料机设备型号：______________________设备数量：______________________二、设备技术参数1. 给料能力：______________________2. 给料粒度：______________________3. 振幅：______________________4. 振动频率：______________________5. 电机功率：______________________6. 电压：______________________7. 控制方式：______________________三、设备结构及特点1. 设备结构：电磁振动给料机主要由料槽、电磁激振器、减振器等组成。

2. 设备特点：结构简单，运行可靠，维护方便。

给料均匀，连续可调，可实现自动化控制。

适应范围广，可用于各种物料的给料。

四、设备制造及验收标准1. 设备制造标准：按照国家相关标准及行业规范进行制造。

2. 设备验收标准：按照双方商定的验收标准进行验收。

五、设备包装及运输1. 设备包装：采用木箱包装，确保设备在运输过程中不受损坏。

2. 设备运输：由乙方负责运输至甲方指定地点。

六、设备安装及调试1. 设备安装：由乙方负责设备的安装及调试，确保设备正常运行。

2. 调试时间：设备安装完成后，乙方应在______个工作日内完成调试。

七、设备质量保证及售后服务1. 设备质量保证期：自设备验收合格之日起，乙方提供______年的质量保证期。

2. 售后服务：在质量保证期内，如设备出现故障，乙方应在______小时内响应，______个工作日内到达现场进行维修。

座式振动给料机技术协议甲方:乙方：一、技术参数ZG-30F型座式振动给料机（数量壹台）重量420kg二、结构组成及加工工艺1．槽体给料机槽体采用Q235优质钢板制成。

2．减振弹簧减振装置采用橡胶弹簧。

具有：内阻大、吸振效果好；使用寿命长；工作噪音低等优点，不会产生钢簧在筛机启动、停车时出现的突然断裂现象。

3.衬板衬板采用16Mn厚度8mm耐磨衬板。

4．振动源给料机振源采用我公司的专利产品—直线自振源，该产品在YZO系列振动电机的基础上进行了优化设计，两电机连为一体，作直线运动，具有性能可靠，占用空间小，安装维护简单，使用寿命长等优点。

三、产品制造、验收标准设备在发运前，对货物有关内在质量和外观、性能参数保证值进行准确和全面的检验，并出具货物符合合同规定的质检证书。

测试和检验按照有关国家现行有效标准进行。

检验、安装、测试均按照以下标准：JB/T4042-1999 振幅、振动频率、振动方向角等；GB/T3768-1996 测定噪声等；GB/T9969.1-1988 工业产品使用说明书；JB/T5000.3-1998 重型机械通用技术条件焊接件；JB/T5994-1992 装配通用技术要求；四、资料交付1.双方在签订合同后，甲方提供设备工艺图供乙方参考设计。

2.依据甲方提供的产品工艺图及技术参数，乙方在确保该产品技术性能的基础上，提供产品的安装图及相关的合格证、产品使用说明书。

五、质量承诺：1.严格按甲方认可的图纸制作。

2.设备一年内实行三包（易损件除外）。

3.生产过程中接受甲方的监督检查。

六、服务承诺1.乙方免费派人现场指导安装及调试。

2.一年内该产品因设计及制造出现的质量问题，乙方免费维修或更换，如因使用不当出现故障，乙方协助配合维修。

3.如该产品在使用过程中出现故障，乙方接到信息后，24小时内动身到现场，排除故障，恢复生产。

七、其它本协议未尽事宜，双方协商解决。

甲方甲方代表签章：乙方乙方代表签章：。

XZG9双质体惯性振动式给料机技术协议甲方：山西煤炭运销集团晋中紫金煤业有限公司乙方：鹤壁市煤化机械有限责任公司经甲、乙双方协商订购鹤壁市煤化机械有限责任公司生产的XZG9型双质体振动给料机，现就技术问题达成如下协议：一、采购数量16台（安装于地面联合储煤仓下）二、给煤机供货范围：1、XZG9型双质体振动给煤机16台2、电液动闸门、漏斗、溜槽各16套3、减振器6个（备件）4、每台给料机配4个隔振钢弹簧5、每台给料机配就地防爆控制箱，电源电压660v（留有远程控制接口）。

三、基本参数：1、设备规范（16台）1.1 设备名称：双质体振动给料机1.2 设备型号：XZG9型1.3安装方式：采用悬吊方式2、技术要求2.1 设备处理量：Q=500-750t/h 仓口尺寸1700mm×1700mm2.2槽体尺寸：1500*2400*300mm 给料粒度：≤300mm2.3 电压等级：380/660V 电动机功率: N=5.5kW2.4 给料量调整方式：电液闸门调节2.5防爆振动电机选用湖北钟祥新宇机电制造有限公司产品，电液推杆采用分体式，推杆电机(防爆电机)根据现场位置放置，不得影响设备运行，电液推杆选用本厂产品。

2.6振动电机三年内因制造质量原因损坏的厂家免费更换，剪切橡胶弹簧正常使用7年，整机保证使用十年。

2.7给料机槽体材质为Q235厚度为12mm的钢板整体制作。

槽体衬板底、侧采用10mm厚16Mn耐磨钢板制作、采用段焊连接。

2.8隔振钢弹簧，保证三年正常使用期。

3、其它技术要求3.1防腐和油漆：所有供货的零部件表面必须采取防腐措施。

对已进行预处理和钢材进行二次手工除锈后，喷砂Sa2.5级, 涂漆C4级160μm，喷二遍防锈环氧富锌底漆，然后喷涂二遍环氧面漆，面漆颜色为桔黄色，在工厂组装部件的隐蔽部位要在工厂内一并上好面漆。

3.2安全装置所有机器外露转动件要设防护罩，危险区域要设有明显标志。

3.3 调试要求供货方负责安装指导，负责给料机的空载和给煤的调试工作，要保证给煤的正常能力和给料机的正常状态，不能发生煤流不畅、滞留不动、共振等不正常的状态。

电动振动给料机技术协议书（1）CZG-300电动振动给料机技术协议合同（编号：CS201502031008）附件1性能保证所提供设备性能完全满⾜本协议技术条件，如不满⾜，供⽅对设备进⾏及时更换或整改，直到达到要求为⽌。

2 标准和规范振动给料机的设计、制造、包装、运输、储存、验收应以中国国家标准为基础并符合下列有关标准、规范和规定的要求，但不限于此：DL5000 ⽕⼒发电⼚设计技术规程DL/T5187.1-2004 ⽕⼒发电⼚运煤设计技术规程DLJ52 电⼒建设施⼯及验收规范GB11345 焊缝⼿⼯超声探伤⽅法和探伤结果分级GB985 ⽓焊、⼿⼯电弧焊及⽓体保护焊焊缝坡⼝的基本形式与尺⼨GB986 埋弧焊焊缝坡⼝的基本形式与尺⼨GB1184 形状和位置公差GB/T1804 ⼀般公差线性尺⼨的未注公差GB3323 钢熔化焊对接接头射线照相和质量分级GB3767 噪声源声功率级的测定JB/ZQ4286 包装通⽤技术条件JB8 产品标牌GB755 电机基本技术要求GB4208 外壳防护等级分类GB12348 ⼯业企业⼚界噪声标准2.1主要设计条件2.1.1电动振动给料机及闸板门安装在煤场内地下煤⽃的下⽅。

2.1.2电动振动给料机主要参数⼀览表2.1.3振动给料机主要参数控制物料：⽯灰⽯给料能⼒：300⼊料粒度： 300mm适应胶带宽度： B10002.2 总的技术要求2.2.1 卖⽅提供的设备应功能完整，技术先进，并能满⾜⼈⾝安全和劳动保护条件。

2.2.2 所有设备均应正确设计和制造，在所有正常⼯况下均能安全、持续运⾏，⽽不应有过度的应⼒、振动、温升、磨损、腐蚀、⽼化等其他问题，买⽅欢迎卖⽅提供优于本规范书要求的先进、成熟、可靠的设备。

2.2.3 设备零部件应采⽤先进、可靠的加⼯制造技术，应有良好的表⾯粗糙度及合适的公差配合。

买⽅⼀般不接受带有试制性质的部件。

2.2.4 易于磨损、腐蚀、⽼化或需要调整、检查和更换的部件应提供备⽤品，并能⽐较⽅便地拆卸、更换和修理。
