振动料斗

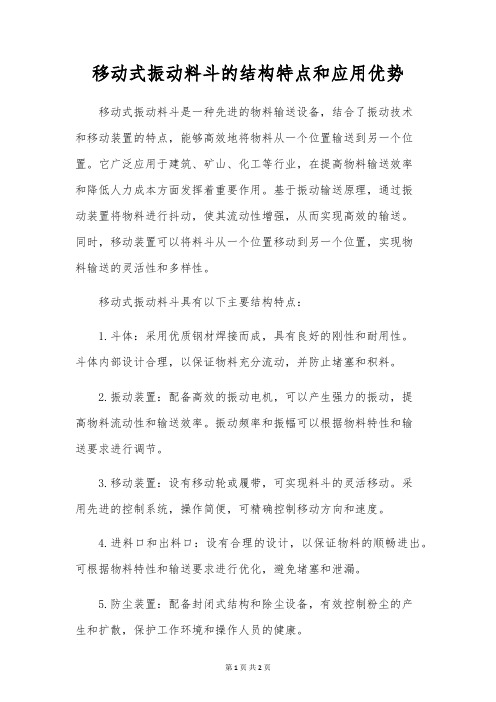

移动式振动料斗的结构特点和应用优势移动式振动料斗是一种先进的物料输送设备，结合了振动技术和移动装置的特点，能够高效地将物料从一个位置输送到另一个位置。

它广泛应用于建筑、矿山、化工等行业，在提高物料输送效率和降低人力成本方面发挥着重要作用。

基于振动输送原理，通过振动装置将物料进行抖动，使其流动性增强，从而实现高效的输送。

同时，移动装置可以将料斗从一个位置移动到另一个位置，实现物料输送的灵活性和多样性。

移动式振动料斗具有以下主要结构特点：1.斗体：采用优质钢材焊接而成，具有良好的刚性和耐用性。

斗体内部设计合理，以保证物料充分流动，并防止堵塞和积料。

2.振动装置：配备高效的振动电机，可以产生强力的振动，提高物料流动性和输送效率。

振动频率和振幅可以根据物料特性和输送要求进行调节。

3.移动装置：设有移动轮或履带，可实现料斗的灵活移动。

采用先进的控制系统，操作简便，可精确控制移动方向和速度。

4.进料口和出料口：设有合理的设计，以保证物料的顺畅进出。

可根据物料特性和输送要求进行优化，避免堵塞和泄漏。

5.防尘装置：配备封闭式结构和除尘设备，有效控制粉尘的产生和扩散，保护工作环境和操作人员的健康。

应用优势：1.建筑行业：可用于从搅拌站输送混凝土、砂石等建筑材料到施工现场，提高物料输送效率，减少人力成本和时间浪费。

2.矿山行业：适用于输送矿石、煤炭等大块物料，提高矿石开采和加工的效率，减少人力劳动强度和运输时间。

3.化工行业：可用于输送粉末、颗粒和颜料等化工原料，实现生产线的自动化和连续化，提高生产效率和产品质量。

4.食品行业：适用于输送粮食、谷物和饲料等大宗物料，保证食品安全和卫生，减少污染和损耗。

5.港口与物流行业：可用于装卸货物，提高港口和物流设施的吞吐量，优化物流运输链条，降低物流成本。

移动式振动料斗通过结合振动技术和移动装置的特点，为各行业提供了一种高效、灵活的物料输送解决方案。

它具有结构简单、操作便捷、移动灵活等优势，并在各个应用领域中发挥着重要作用。

活化振动料斗的结构特点活化振动料斗是一种常用的振动输送设备，其结构特点主要包括以下几个方面：1. 料斗壁体结构活化振动料斗的料斗壁体结构一般为钢板焊接而成，通过设计合理的强度和刚度，确保料斗能够承受振动力和物料的冲击力。

料斗的内壁一般采用不锈钢或聚乙烯等光滑材料，以减小料斗内表面的阻力，减少物料的堆积和附着，从而保证物料的顺畅流动。

2. 振动系统结构活化振动料斗的振动系统结构一般包括电机、变频器、减速器、曲柄连杆机构和弹性支撑等组成部分。

其中，电机是振动系统的核心部件，通过变频器调节其转速，控制振动频率和振幅大小。

减速器是连接电机和曲柄连杆机构的重要部件，能够降低电机的转速，同时增加输出扭矩。

曲柄连杆机构是将电机的旋转运动转换为直线振动的关键部件，通过连接曲轴和连杆，并将其转换为线性振动以产生振动力。

弹性支撑则是振动系统的重要部件之一，能够降低振动能的传递，保证设备的稳定性和运行安全性。

3. 物料进出口结构活化振动料斗的物料进出口结构一般包括进料口、出料口和排气口等组成部分。

进料口一般设置在料斗的顶部，通过进料管道将物料输送到料斗内部。

出料口一般设置在料斗的底部，通过出料管道将物料输送出来。

排气口则是用于排放物料中的气体，从而保证物料的流动性和输送效果。

4. 自适应控制系统结构活化振动料斗的自适应控制系统结构是近年来发展的一个新技术，主要包括传感器、控制器和执行机构等组成部分。

传感器能够实时监测物料的位置、流量和振动情况等参数，通过与控制器进行数据传输，实现对振动频率和振幅的自适应调节。

执行机构是将控制器的指令转换为实际的动作，如改变电机转速、提高或降低货斗角度等，最终实现对物料输送过程的实时控制和调节。

综上所述，活化振动料斗具有刚度高、强度好、振动频率可调、传送能力大、自适应控制等结构特点，适用于多种物料的输送和处理。

振动料斗技术要求振动料斗是一种与料仓刚性联接的给料设备，其技术要求主要包括以下几个方面：1. 破拱性能：振动料斗需要具有良好的破拱性能，能够实现连续均匀排料，消除不同粒度、不同比重的混合物料在进入料仓时的偏析现象。

2. 结构要求：振动料斗的结构应简单、可靠，运转平稳，噪音小，动力消耗少，使用寿命长，维修工作量小。

其安装和调节应方便，可以适应不同的物料特性和生产需求。

3. 密封性能：振动料斗应具有良好的密封性能，以实现粉尘不外扬，防止环境污染。

4. 适应性：振动料斗应能够适应各种制料仓和混凝土料仓，以及不同物料特性的要求。

其设计应考虑物料含水率不得高于10%的使用条件。

5. 维护要求：振动料斗应易于维护和保养，方便检查和修理。

在使用过程中，应定期检查和清理，确保其正常运行和使用寿命。

6. 安全性能：振动料斗应具有可靠的安全性能，能够保证操作人员的安全和健康。

应采取有效的防护措施，如设置安全罩、防护栏等，以防止操作人员与振动料斗的旋转部分接触而发生意外。

7. 环境要求：振动料斗应符合环保标准，能够有效减少噪音和振动对周围环境的影响。

同时，其设计应考虑节能和资源利用效率，以实现可持续发展。

8. 精度要求：对于需要精确控制给料量的应用场景，振动料斗的排料应具有较高的精度和稳定性。

这需要振动料斗的设计和制造过程中严格控制相关参数，并进行精确的调试和使用。

9. 耐腐蚀性：对于某些可能具有腐蚀性的物料，振动料斗的材料应具有耐腐蚀性，以保证其使用寿命和可靠性。

10. 防爆性能：对于可能存在爆炸性气体的环境，振动料斗应具有防爆性能，以保障操作人员的安全。

以上是振动料斗技术要求的一些关键方面，根据实际应用场景和需求的不同，可能还有其他特定的要求需要考虑。

在选择和使用振动料斗时，应综合考虑以上因素，以确保其性能、安全和可靠性。

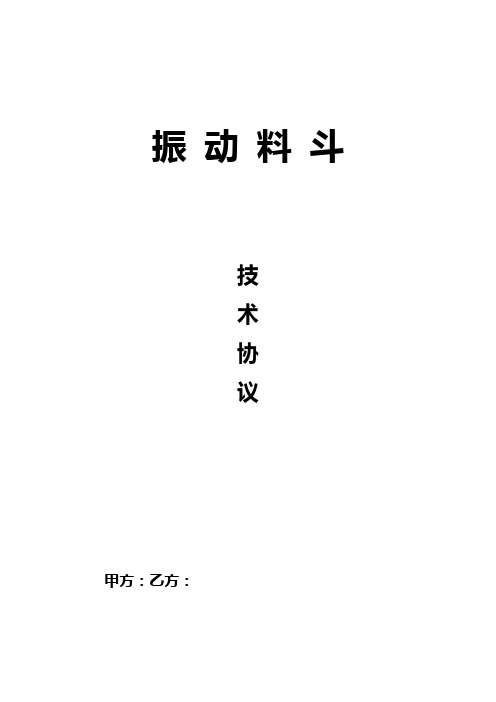

振动料斗
技
术
协
议
甲方：乙方：
甲方：乙方：双方就振动料斗技术事宜经双方协商达成如下协议。

一、振动料斗规格型号及技术参数
1、规格型号∮2500×1750；∮2500×1750-1
2、技术参数
配用电机型号：YZO-17-4
功率：2×0.75Kw
电压：380V
3、技术要求
（1）料斗本体材质为优质碳钢Q235A，厚度10mm。

内衬板16Mn，厚度10mm。

其中4台高炉返矿及内返矿料斗（∮2500×1750-1）用聚氨酯，厚度为10mm。

（2）底法兰内径1600mm，材质为优质碳钢Q235A，厚度按认可图要求，直径方向宽度175mm。

其中熔剂仓和燃料仓所用料斗，上法兰圆，下法兰方，具体尺寸按图纸。

上法兰内径2500mm，材质为优质碳钢Q235A，厚度按认可图要求。

（3）按贵方给的认可图制作。

（4）其中贵方给的认可图中双点划线部分不在乙方供货范围内。

二、货到验收，当天提出异议。

三、乙方负责现场指导安装、调试。

四、若设备出现质量问题，乙方保证在48小时内到现场处理。

本技术协议一式四份，甲、乙双方各两份。

未尽事宜，双方友好协商。

甲方：
乙方：
年月日。

振动给料机料斗的安装流程一、安装前的准备工作1.1 规划安装位置在安装振动给料机料斗之前，需要规划好安装位置，并且确保该位置能够满足振动给料机的尺寸要求，以及周围环境的安全要求。

1.2 确定安装方式振动给料机料斗的安装方式通常有两种：整机式和组装式。

在确定安装方式时，应该根据实际情况选择合适的方式，以确保安装质量和效率的提高。

1.3 准备安装工具在安装振动给料机料斗之前，需要准备好必要的安装工具，例如起重机、吊具、水平仪、电焊机、电动螺丝刀和手动扳手等。

二、安装流程2.1 安装底座首先，要安装振动给料机料斗的底座。

底座应该先通过螺栓固定在地面上，然后再通过电焊固定在地面上。

安装底座的目的是为了增加振动给料机料斗的稳定性和安全性。

2.2 安装料斗接着，需要将振动给料机料斗倒置放在安装位置上，并且按照要求对料斗进行方向调整和水平校正。

然后再将料斗通过螺栓和膨胀螺栓等固定在底座上。

2.3 安装振动器在料斗固定好之后，需要安装振动器。

振动器通常通过螺栓和弯钩固定在振动器支架上，然后再通过弯钩和振动器支架固定在料斗上。

2.4 安装边缘封板和卸料口安装振动器后，需要安装边缘封板和卸料口。

边缘封板和卸料口通过螺栓和卡箍等固定在料斗上，然后再通过电焊和涂胶等固定在料斗上，以确保料斗的密封性。

2.5 安装控制系统最后，需要安装振动给料机料斗的控制系统。

控制系统通常由振动器控制器、传感器和线路组成。

在安装控制系统时，需要按照要求进行电缆连接和线路接线，并且进行相应的调试和检测工作，以确保系统的正常运行。

三、验收和维护3.1 验收工作安装完成之后，需要进行相应的验收工作。

验收应该严格遵守相关安装标准和规范，并且进行相应的试运行和检测工作，以确保振动给料机料斗安装质量和使用效果符合要求。

3.2 维护工作振动给料机料斗安装完成后，需要进行相应的维护工作。

维护工作应该按照相关要求进行，包括定期检查、清洁、润滑和更换易损件等工作，以确保振动给料机料斗的安全和使用寿命。

振动给料机工作原理振动给料机是一种常见的输送设备，广泛应用于矿山、冶金、煤炭、化工、建材等行业。

它通过振动驱动料斗进行周期性的振动，从而实现对物料的输送和计量。

那么，振动给料机是如何工作的呢？接下来，我们将从振动原理、结构组成和工作过程三个方面来详细介绍振动给料机的工作原理。

首先，我们来了解一下振动给料机的振动原理。

振动给料机主要依靠振动电机产生的激振力来驱动料斗进行振动。

振动电机通过激振力将料斗进行周期性的振动，使物料在料斗内部产生滑动摩擦，从而实现物料的输送。

同时，振动电机的振动频率和振幅可以通过调节振动电机的转速和重锤的位置来实现对物料输送的调节，从而满足不同物料输送的要求。

其次，振动给料机的结构组成也是影响其工作原理的重要因素。

振动给料机主要由振动电机、料斗、弹簧支撑、导向装置等部分组成。

振动电机安装在料斗的上方，通过弹簧支撑与料斗连接，使振动电机的振动能够传递到料斗上。

同时，导向装置可以有效地引导物料在料斗内部的输送方向，保证物料的正常输送。

最后，我们来了解一下振动给料机的工作过程。

当振动电机启动后，产生的激振力传递到料斗上，使料斗产生周期性的振动。

物料在料斗内部受到振动力的作用，产生滑动摩擦，从而实现对物料的输送。

同时，通过调节振动电机的转速和重锤的位置，可以实现对物料输送的调节，满足不同物料输送的要求。

在整个工作过程中，振动给料机可以实现对物料的连续、均匀、定量的输送，提高了生产效率，减少了人工成本。

综上所述，振动给料机通过振动电机产生的激振力驱动料斗进行周期性的振动，实现对物料的输送和计量。

其工作原理主要包括振动原理、结构组成和工作过程三个方面。

了解振动给料机的工作原理，有助于我们更好地使用和维护振动给料机，提高生产效率，降低成本。

希望本文能够对您有所帮助。

振动料斗给料机安全操作规定前言振动料斗给料机是一种广泛应用于矿山、冶金、化工、建材等行业的物料输送设备。

其主要功能是将颗粒状、块状或粉状的物料从料斗中输送至下方的输送设备或生产设备中。

然而，在使用过程中，由于操作不当或设备原因等因素的影响，容易发生安全事故，给人身财产带来威胁。

为了保障职工的生命安全和设备的正常运行，现制定本安全操作规定。

一、设备前的准备在使用振动料斗给料机时，应注意以下几点：1.确认料斗门和反向开关全部降下，离开安全位置后不自动启动。

2.必须确保给料机所在场地通风、明亮，并清理场地内的杂物、障碍物，以确保职工的安全。

3.在启动前，应仔细检查给料机各部位（包括电线、开关、齿轮、轮胎、轴承等），确保状态良好，毫无异常之处。

4.应仔细查看操作手册，了解设备的使用方法、维护方法、维护周期等。

二、设备的启动1.操作前，应确认给料机处于空载状态，并使用离合器维持并稳定设备的转速。

如马达呈臂定转、异常响声等现象出现，应立即停车排查原因，决定是否启动。

2.启动设备时，应立即将节流阀调至适宜流量，保持恒定流量。

3.在启动给料机后，应检测设备的惯性是否正常，并随时注意设备的运行状态，反应快速。

三、操作规范1.禁止在运行设备时从料斗中伸手或身体，以防发生危险事故。

2.严禁擅自更改设备结构、线路等情况。

3.禁止对任何一个部件进行维修、保养或清理操作时马上启动设备。

4.各部位漏油、漏电情况, 以及异常声响，都是不正常的现象，必须立即关注，停机检查。

5.确认设备运行状态稳定无异响后，方可进行物料检测，在设备运行过程中，注意物料标准和取样方法，以免发生取错样或外部因素干扰等安全风险。

四、设备的停机1.在停机前，要将节流阀调至适宜流量，并停止物料的进料，使料斗全部排空。

2.停用设备后，要清理各处物料残留物，吸尘拆卸检修，以确保设备处于优良状态。

3.严禁将停用设备作为贮存物品场所，以免产生损坏、受潮等不良后果。

振动给料机系列主要技术参数型号最大进料粒度(mm)处理能力(t/h)电动机功率(kw)安装倾角(度)总重量(kg)槽体尺寸(mm)外形尺寸(长×宽×高)(mm)GZD-850×3000400 120 3.7×2 5 3607 850×30003110×1800×1600GZD-1000×3600500 150 5.5×2 5 3895 1000×36003850×1950×1630GZD-1100×4200580 240 5.5×2 5 4170 1100×42004400×2050×1660GZD-1100×4900580 280 7.5×2 5 4520 4900×11005200×2050×1700GZD-1300×4900650 450 11×2 5 5200 4900×13005200×2350×1750ZSW-380×95500 96-160 11 0 4082 3800×9603920×1640×1320ZSW-490×110630 120-280 15 0 5352 4900×11004980×1830×1320ZSW-600×130750 400-560 22 0 7800 6000×13006082×2580×2083注：产品性能在不断改进中,参数如有更改,恕不另行通知ZTGL型给料机我要订购本产品振动给料机主要技术参数型号料槽尺寸(mm)最大进料粒度(mm)生产能力(t/h)功率(kw)机器重量(t)安装倾角外型尺寸(mm)GZD-850×3000850×3000400 120 3.0×2 3.6 5o3110×1800×1600 GZD-1000×36001000×3600500 150 3.7×2 3.9 5o3850×1850×1630 GZD-1100×42001100×4200580 240 5.5×2 4.2 5o4400×2050×1660 GZD-1100×49001100×4900580 280 7.5×2 4.5 5o5200×2050×1700 GZD-1300×49001300×4900650 450 11×2 5.2 5o5200×2350×1750注：远华机械保留更改产品设计与规格的权利，恕不另行通知。
