x-t、v-t图像.

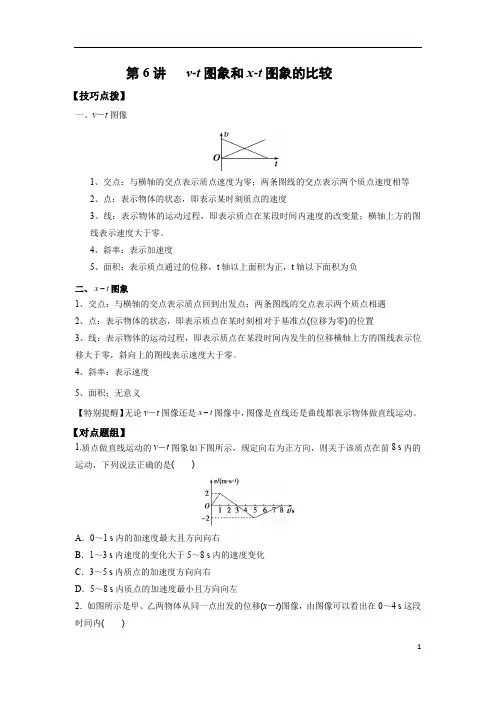

第6讲v-t图象和x-t图象的比较【技巧点拨】一、v－t图像1、交点：与横轴的交点表示质点速度为零；两条图线的交点表示两个质点速度相等2、点：表示物体的状态，即表示某时刻质点的速度3、线：表示物体的运动过程，即表示质点在某段时间内速度的改变量；横轴上方的图线表示速度大于零。

4、斜率：表示加速度5、面积：表示质点通过的位移，t轴以上面积为正，t轴以下面积为负二、x t-图象1、交点：与横轴的交点表示质点回到出发点；两条图线的交点表示两个质点相遇2、点：表示物体的状态，即表示质点在某时刻相对于基准点(位移为零)的位置3、线：表示物体的运动过程，即表示质点在某段时间内发生的位移横轴上方的图线表示位移大于零，斜向上的图线表示速度大于零。

4、斜率：表示速度5、面积：无意义【特别提醒】无论v－t图像还是x t-图像中，图像是直线还是曲线都表示物体做直线运动。

【对点题组】1.质点做直线运动的v－t图象如下图所示，规定向右为正方向，则关于该质点在前8 s内的运动，下列说法正确的是()A．0～1 s内的加速度最大且方向向右B．1～3 s内速度的变化大于5～8 s内的速度变化C．3～5 s内质点的加速度方向向右D．5～8 s内质点的加速度最小且方向向左2．如图所示是甲、乙两物体从同一点出发的位移(x－t)图像，由图像可以看出在0～4 s这段时间内()A．甲、乙两物体始终同向运动B．4 s时甲、乙两物体之间的距离最大C．甲的平均速度大于乙的平均速度D．甲、乙两物体之间的最大距离为3 m3.在如下图所示的位移(x)—时间(t)图象和速度(v)—时间(t)图象中，给出的四条图线甲、乙、丙、丁分别代表四辆车由同一地点向同一方向运动的情况，则下列说法正确的是()A．t1时刻，乙车追上甲车B．0～t1时间内，甲、乙两车的平均速度相等C．丙、丁两车在t2时刻相遇D．0～t2时间内，丙、丁两车的平均速度相等4.如图所示，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位置-时间（x-t）图线。

专题二加速度x-t图像v-t图像一.知识结构图二.学法指导1.分析加速度与速度的方向关系，判断物体是做加速运动还是做减速运动2.分析不同x-t图像的斜率含义及运动方向判断3.分析不同v-t图像的倾斜程度及对应的速度变化快慢，掌握通过v-t图像判断加速度的方法。

三.知识点贯通知识点1.加速度1．速度、速度变化量和加速度的对比2.对加速度的正确理解与计算（1）．加速度a＝ΔxΔt，描述速度变化的快慢，也称速度的变化率，a和Δυ的方向相同．（2）．υ、Δυ、a三者的大小无必然联系．υ大，a不一定大，更不能认为a减小，υ就减小；Δυ大，a也不一定大；υ的方向决定了物体的运动方向，a与υ的方向关系决定了物体是加速还是减速．（3）．常见典型情况可总结如下（以υ0的方向为正方向）(1) a 与υ0同向→⎩⎪⎨⎪⎧加速运动 Δυ＞0 →⎩⎪⎨⎪⎧a 恒定，υ均匀增加a 增加，υ增加变快a 减小，υ增加变慢(2) a 与υ0反向→⎩⎪⎨⎪⎧减速运动 Δυ＜0 →⎩⎪⎨⎪⎧a 恒定，υ均匀减小a 增加，υ减小变快a 减小，υ减小变慢 例题1：为了测定气垫导轨上滑块的加速度，滑块上安装了宽度为d ＝3.0 cm 的遮光条。

滑块在牵引力作用下先后匀加速通过两个光电门，配套的数字毫秒计记录了遮光条通过第一个光电门的时间为Δt 1＝0.20 s ，通过第二个光电门的时间为Δt 2＝0.10 s ，遮光条从开始遮住第一个光电门到开始遮住第二个光电门的时间为Δt ＝3.0 s 。

则滑块的加速度约为( )A ．0.05 m/s 2B ．0.67 m/s 2C ．6.7 m/s 2D ．不能计算【答案】A【解析】 根据遮光条通过光电门的速度可以用平均速度表示得：滑块通过第一个光电门时的速度：v 1＝0.030.20m/s ＝0.15 m/s ，滑块通过第二个光电门时的速度：v 2＝0.030.10 m/s ＝0.3 m/s ，由加速度的定义式得：a ＝Δv Δt ＝0.3－0.153.0m/s 2＝0.05 m/s 2。

x-t图象x-t图像和v-t图象v-t图象图象一看坐标轴纵轴表示位移，横轴表示时间意义：表示做直线运动的物体的位移随之间变化的规律二看形状若图象是一条直线表示物体做匀速直线运动,图象是曲线表示物体做变速直. 线运动。

①图象在纵轴上有截距表示开始计时物体相对于参考点的位移不为零（即不是从位移起点出发）；纵轴表示速度，横轴表示时间表示做直线运动的物体的速度随之间变化的规律若图象是一条直线表示物体做匀变速—直线运动或者匀速直线运动，图象是曲线表示物体做变加速直线运动.。

①图象在纵轴上有截距表示物体运动的初速度为v o三看截距②图象在横轴上有截距表示物体过了一段时间后才从参考点出发②图象在横轴上有截距表示物体过了（即速度）表示物体的速度变化快慢（即加速度）表示物体运动的快慢X2 为t2 t iV2v iv/(m/s)。

t i△vv2 v1at2 t it2 7/S五看交占八、、表示物体在该时刻相遇表示物体的速度在该时刻相等v/(m/s)与横轴相交的含义表示物体从参考点（位移零点）的一边表示物体运动的速度方向反向。

运动方 向① 斜向上的直② 斜向下的直 ③ 平行横轴的q 运动3 o① t② t线 正方向运动 线 负方向运动直线 物体静止 <负方向运动^轴上方 正方向运动 轴下方 负方向运动 1正方向运动负方向运动3八t 卢t八看 面积数值上等于物体在 t 时间内通过的位移。

① 当围成的面积在第一象限时，位移为正；② 当围成的面积在第四象限时，位移为负； ③ 若v-t 图象跨越一、四象限时，则t 轴上、 下所围成的面积的代数和在数值上等于物体 的位移，而面积的算术和在数值上等于物体的 运动路程。

【例2】请根据以下图象，说明物体各阶段的运动情况【例1】请根据以下图象，说明物体各阶段的运动情况v/(mZv)(1) 质点做OA 段做什么运动 (1) 质点做OA 段做什么运动(2) 质点做AB 段做什么运动 (2) 质点做AB 段做什么运动(3) 质点做BC 段做什么运动 (3) 质点做BC 段做什么运动(4) 质点做CD 段做什么运动(4) 质点做CD 段做什么运动比较对象 x-t 图象V-t 图象图象意义 图象斜率A 点的意义AB 线段的意义BC 线段的意义CD 线段的意义D 点的意义DE 线段的意义t 2、t 4时刻的物体 运动的特点(1 )第2s 末速度最大的是 __________________ 。

高中物理x-t图象与v-t图象全解（一）x-t图象1. 物理意义：描述物体运动的位移随时间变化的规律，x-t图象并不是物体运动的轨迹。

2.若图线为一条直线表示物体的速度不变。

A．速度大小判断：直线的倾斜速度反映了物体做匀速直线运动的快慢，倾斜程度越大，位移随时间变化得越快，运动越快；直线的倾斜程度小，位移随时间变化得越慢，运动越慢。

即图线的斜率表示速度的大小。

B．速度方向判断：向上倾斜的直线表示沿正方向的匀速直线运动，向下倾斜的直线表示沿负方向的匀速直线运动，平行于时间轴的直线则表示物体静止。

3. 凡是曲线均表示物体做变速运动。

变速直线运动的x-t图象特点：变速直线运动的图象不是直线而是曲线，图象上某点的切线的斜率表示该时刻物体运动的速度的大小。

说明：①物体开始运动的初始位置由t=0时的位移，即纵轴的截距决定。

图线与时间轴的交点表示物体回到原点。

②随着时间的增大，如果位移越来越大，则向前运动，速度为正，否则反向运动，速度为负。

③区分位移和速度的正负方向的方法：位移方向是相对于坐标轴的原点，用“＋”“－”号来表示，“＋”表示质点在原点的正方向的一侧，“－”表示质点位于原点的另一侧，位移由“＋”变为“－”并不表示质点的运动方向的改变。

运动方向即速度方向用x-t图象中直线的斜率的正、负表示，直线斜率为正，表示质点在向正方向运动，直线斜率为负，表示质点向负方向运动。

④如果几个物体在同一直线上运动，它们图线的交点表示物体相遇。

4、斜率：表示直线相对于横轴的倾斜程度。

直线与横轴正半轴方向的夹角的正切值即该直线相对于该坐标系的斜率（90°<α<180°时，斜率为负）。

对于一次函数y=kx+b，k即该函数图像的斜率。

k=tanα=Δy/Δx∣k∣越大，倾斜程度越大k>0，0<α<90°, 直线“上坡”k=0，α=0°，直线y=b，平行于x轴k<0，90°<α<180°, 直线“下坡”（二）v-t图象1. 匀速直线运动的v-t图象是一条平行于时间轴的直线。

专题二加速度x-t图像v-t图像一.知识结构图二.学法指导1.分析加速度与速度的方向关系，判断物体是做加速运动还是做减速运动2.分析不同x-t图像的斜率含义及运动方向判断3.分析不同v-t图像的倾斜程度及对应的速度变化快慢，掌握通过v-t图像判断加速度的方法。

三.知识点贯通知识点1.加速度1．速度、速度变化量和加速度的对比2.对加速度的正确理解与计算（1）．加速度a＝ΔxΔt，描述速度变化的快慢，也称速度的变化率，a和Δυ的方向相同．（2）．υ、Δυ、a三者的大小无必然联系．υ大，a不一定大，更不能认为a减小，υ就减小；Δυ大，a也不一定大；υ的方向决定了物体的运动方向，a与υ的方向关系决定了物体是加速还是减速．（3）．常见典型情况可总结如下（以υ0的方向为正方向）(1) a 与υ0同向→⎩⎪⎨⎪⎧加速运动 Δυ＞0 →⎩⎪⎨⎪⎧a 恒定，υ均匀增加a 增加，υ增加变快a 减小，υ增加变慢(2) a 与υ0反向→⎩⎪⎨⎪⎧减速运动 Δυ＜0 →⎩⎪⎨⎪⎧a 恒定，υ均匀减小a 增加，υ减小变快a 减小，υ减小变慢 例题1：为了测定气垫导轨上滑块的加速度，滑块上安装了宽度为d ＝3.0 cm 的遮光条。

滑块在牵引力作用下先后匀加速通过两个光电门，配套的数字毫秒计记录了遮光条通过第一个光电门的时间为Δt 1＝0.20 s ，通过第二个光电门的时间为Δt 2＝0.10 s ，遮光条从开始遮住第一个光电门到开始遮住第二个光电门的时间为Δt ＝3.0 s 。

则滑块的加速度约为( )A ．0.05 m/s 2B ．0.67 m/s 2C ．6.7 m/s 2D ．不能计算【答案】A【解析】 根据遮光条通过光电门的速度可以用平均速度表示得：滑块通过第一个光电门时的速度：v 1＝0.030.20m/s ＝0.15 m/s ，滑块通过第二个光电门时的速度：v 2＝0.030.10 m/s ＝0.3 m/s ，由加速度的定义式得：a ＝Δv Δt ＝0.3－0.153.0m/s 2＝0.05 m/s 2。

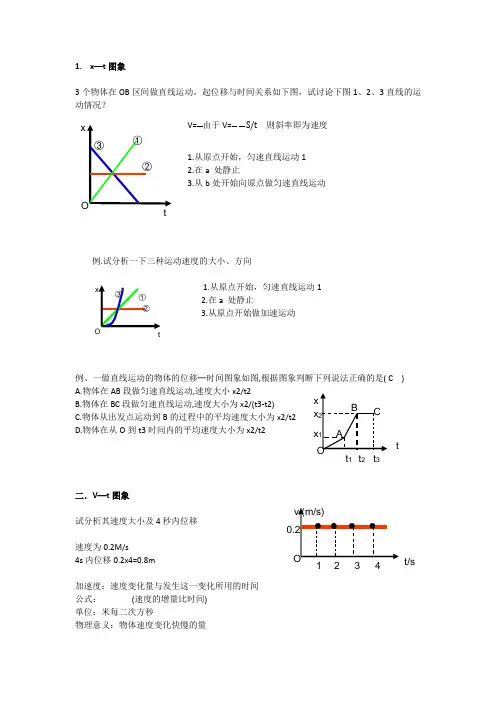

1. x ─t 图象3个物体在OB 区间做直线运动，起位移与时间关系如下图，试讨论下图1、2、3直线的运动情况？ V=由于V=S/t 则斜率即为速度1.从原点开始，匀速直线运动12.在a 处静止3.从b 处开始向原点做匀速直线运动例.试分析一下三种运动速度的大小、方向1.从原点开始，匀速直线运动12.在a 处静止3.从原点开始做加速运动例、一做直线运动的物体的位移─时间图象如图,根据图象判断下列说法正确的是( C )A.物体在AB 段做匀速直线运动,速度大小x2/t2 B.物体在BC 段做匀速直线运动,速度大小为x2/(t3-t2) C.物体从出发点运动到B 的过程中的平均速度大小为x2/t2 D.物体在从O 到t3时间内的平均速度大小为x2/t2二．V ─t 图象试分析其速度大小及4秒内位移速度为0.2M/s4s 内位移0.2x4=0.8m加速度：速度变化量与发生这一变化所用的时间公式： (速度的增量比时间)单位：米每二次方秒物理意义：物体速度变化快慢的量 t t t 1 t 2 t 3t/s方向：加速度是矢量，与速度变化量的方向相同甲乙两物体从同一位置出发沿同一直线运动时的v-t图象如图所示，下列判断正确的是（BCD）A．0-2s内甲、乙运动方向相同，2-6s内甲、乙运动方向相反B．甲、乙两次相遇的时刻分别是2s末和6s末C．乙在前2s内做匀加速直线运动，2s后做匀减速直线运动D．两物体相距最远的时刻是4s末例质点做直线运动的v-t图象如图所示，规定向右为正方向，则该质点在前8s内平均速度的大小和方向分别为（B）A. 0.25m/s向右B. 0.25m/s向左C. 1m/s向右D. 1m/s向左加速度：速度变化量与发生这一变化所用的时间单位：米每二次方秒物理意义：物体速度变化快慢的量方向：加速度是矢量，与速度变化量的方向相同例1 加速度说法正确的是（CD ）A. 加速度就是增加的速度B. 加速度反映了速度变化的大小C. 加速度反映了速度变化的快慢D. 加速度的方向与速度变化量的方向相同例2下列关于小汽车的运动，下列说法不可能的是（D ）A. 小汽车在某一时刻速度很大，而加速度为0B. 小汽车在某一时刻速度为0，而加速度为不为0C. 小汽车在某段时间速度变化量很大而加速度很小D. 小汽车加速度很大，而速度变化量很慢例3求加速度（汽车行驶方向为正方向）1.某汽车在平直的公路上有54km/h加速到180km/h 用时3分钟2.突然汽车刹车速度均匀减小到0，用时4秒巩固练习（学生教参例题）第一章第五节物体匀速直线运动公式：加速度公式a =v/t速度公式v=v0+at位移公式x=v0t+1/2at2速度与位移关系V2-V02=2AX平均速度求位移公式x=1/2(v+v0)t例1.（2009?杨浦区模拟）有些航空母舰上装有帮助飞机起飞的弹射系统，已知某型号的战斗机在跑道上加速时可能产生的最大加速度为5m/s2，当飞机的速度达到50m/s时才能离开航空母舰起飞，设航空母舰处于静止状态．问：（1）若要求该飞机滑行160m后起飞，弹射系统必须使飞机具有多大的初速度？（2）若某舰上不装弹射系统，要求该种飞机仍能此舰上正常起飞，问该舰身长至少应为多长？（3）若航空母舰上不装弹射系统，设航空母舰甲板长为L=210m，为使飞机仍能此舰上正常起飞，这时可以先让航空母舰沿飞机起飞方向以某一速度匀速航行，则这个速度至少为多少？例2.沙尘暴天气会严重影响交通．有一辆卡车以54km/h的速度匀速行驶，司机突然模糊看到前方十字路口一个骑自行车的人突然跌倒，该司机刹车的反应时间为O.6s，刹车后卡车匀减速前进，最后停在骑车者前1.5m处，避免了一场安全事故．已知刹车过程中卡车加速度大小为5m/s2，求：（1）司机发现情况后，卡车经过多长时间停下；（2）司机发现情况时，卡车与该自行车的距离．。
