高考物理难点解读：xt图像和vt图像的比较和应用

第6讲v-t图象和x-t图象的比较【技巧点拨】一、v－t图像1、交点：与横轴的交点表示质点速度为零；两条图线的交点表示两个质点速度相等2、点：表示物体的状态，即表示某时刻质点的速度3、线：表示物体的运动过程，即表示质点在某段时间内速度的改变量；横轴上方的图线表示速度大于零。

4、斜率：表示加速度5、面积：表示质点通过的位移，t轴以上面积为正，t轴以下面积为负二、x t-图象1、交点：与横轴的交点表示质点回到出发点；两条图线的交点表示两个质点相遇2、点：表示物体的状态，即表示质点在某时刻相对于基准点(位移为零)的位置3、线：表示物体的运动过程，即表示质点在某段时间内发生的位移横轴上方的图线表示位移大于零，斜向上的图线表示速度大于零。

4、斜率：表示速度5、面积：无意义【特别提醒】无论v－t图像还是x t-图像中，图像是直线还是曲线都表示物体做直线运动。

【对点题组】1.质点做直线运动的v－t图象如下图所示，规定向右为正方向，则关于该质点在前8 s内的运动，下列说法正确的是()A．0～1 s内的加速度最大且方向向右B．1～3 s内速度的变化大于5～8 s内的速度变化C．3～5 s内质点的加速度方向向右D．5～8 s内质点的加速度最小且方向向左2．如图所示是甲、乙两物体从同一点出发的位移(x－t)图像，由图像可以看出在0～4 s这段时间内()A．甲、乙两物体始终同向运动B．4 s时甲、乙两物体之间的距离最大C．甲的平均速度大于乙的平均速度D．甲、乙两物体之间的最大距离为3 m3.在如下图所示的位移(x)—时间(t)图象和速度(v)—时间(t)图象中，给出的四条图线甲、乙、丙、丁分别代表四辆车由同一地点向同一方向运动的情况，则下列说法正确的是()A．t1时刻，乙车追上甲车B．0～t1时间内，甲、乙两车的平均速度相等C．丙、丁两车在t2时刻相遇D．0～t2时间内，丙、丁两车的平均速度相等4.如图所示，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位置-时间（x-t）图线。

高中物理x-t图象与v-t图象全解（一）x-t图象1. 物理意义：描述物体运动的位移随时间变化的规律，x-t图象并不是物体运动的轨迹。

2.若图线为一条直线表示物体的速度不变。

A．速度大小判断：直线的倾斜速度反映了物体做匀速直线运动的快慢，倾斜程度越大，位移随时间变化得越快，运动越快；直线的倾斜程度小，位移随时间变化得越慢，运动越慢。

即图线的斜率表示速度的大小。

B．速度方向判断：向上倾斜的直线表示沿正方向的匀速直线运动，向下倾斜的直线表示沿负方向的匀速直线运动，平行于时间轴的直线则表示物体静止。

3. 凡是曲线均表示物体做变速运动。

变速直线运动的x-t图象特点：变速直线运动的图象不是直线而是曲线，图象上某点的切线的斜率表示该时刻物体运动的速度的大小。

说明：①物体开始运动的初始位置由t=0时的位移，即纵轴的截距决定。

图线与时间轴的交点表示物体回到原点。

②随着时间的增大，如果位移越来越大，则向前运动，速度为正，否则反向运动，速度为负。

③区分位移和速度的正负方向的方法：位移方向是相对于坐标轴的原点，用“＋”“－”号来表示，“＋”表示质点在原点的正方向的一侧，“－”表示质点位于原点的另一侧，位移由“＋”变为“－”并不表示质点的运动方向的改变。

运动方向即速度方向用x-t图象中直线的斜率的正、负表示，直线斜率为正，表示质点在向正方向运动，直线斜率为负，表示质点向负方向运动。

④如果几个物体在同一直线上运动，它们图线的交点表示物体相遇。

4、斜率：表示直线相对于横轴的倾斜程度。

直线与横轴正半轴方向的夹角的正切值即该直线相对于该坐标系的斜率（90°<α<180°时，斜率为负）。

对于一次函数y=kx+b，k即该函数图像的斜率。

k=tanα=Δy/Δx∣k∣越大，倾斜程度越大k>0，0<α<90°, 直线“上坡”k=0，α=0°，直线y=b，平行于x轴k<0，90°<α<180°, 直线“下坡”（二）v-t图象1. 匀速直线运动的v-t图象是一条平行于时间轴的直线。

x-t图象x-t图像和v-t图象v-t图象图象一看坐标轴纵轴表示位移，横轴表示时间意义：表示做直线运动的物体的位移随之间变化的规律二看形状若图象是一条直线表示物体做匀速直线运动,图象是曲线表示物体做变速直. 线运动。

①图象在纵轴上有截距表示开始计时物体相对于参考点的位移不为零（即不是从位移起点出发）；纵轴表示速度，横轴表示时间表示做直线运动的物体的速度随之间变化的规律若图象是一条直线表示物体做匀变速—直线运动或者匀速直线运动，图象是曲线表示物体做变加速直线运动.。

①图象在纵轴上有截距表示物体运动的初速度为v o三看截距②图象在横轴上有截距表示物体过了一段时间后才从参考点出发②图象在横轴上有截距表示物体过了（即速度）表示物体的速度变化快慢（即加速度）表示物体运动的快慢X2 为t2 t iV2v iv/(m/s)。

t i△vv2 v1at2 t it2 7/S五看交占八、、表示物体在该时刻相遇表示物体的速度在该时刻相等v/(m/s)与横轴相交的含义表示物体从参考点（位移零点）的一边表示物体运动的速度方向反向。

运动方 向① 斜向上的直② 斜向下的直 ③ 平行横轴的q 运动3 o① t② t线 正方向运动 线 负方向运动直线 物体静止 <负方向运动^轴上方 正方向运动 轴下方 负方向运动 1正方向运动负方向运动3八t 卢t八看 面积数值上等于物体在 t 时间内通过的位移。

① 当围成的面积在第一象限时，位移为正；② 当围成的面积在第四象限时，位移为负； ③ 若v-t 图象跨越一、四象限时，则t 轴上、 下所围成的面积的代数和在数值上等于物体 的位移，而面积的算术和在数值上等于物体的 运动路程。

【例2】请根据以下图象，说明物体各阶段的运动情况【例1】请根据以下图象，说明物体各阶段的运动情况v/(mZv)(1) 质点做OA 段做什么运动 (1) 质点做OA 段做什么运动(2) 质点做AB 段做什么运动 (2) 质点做AB 段做什么运动(3) 质点做BC 段做什么运动 (3) 质点做BC 段做什么运动(4) 质点做CD 段做什么运动(4) 质点做CD 段做什么运动比较对象 x-t 图象V-t 图象图象意义 图象斜率A 点的意义AB 线段的意义BC 线段的意义CD 线段的意义D 点的意义DE 线段的意义t 2、t 4时刻的物体 运动的特点(1 )第2s 末速度最大的是 __________________ 。

专题二加速度x-t图像v-t图像一.知识结构图二.学法指导1.分析加速度与速度的方向关系，判断物体是做加速运动还是做减速运动2.分析不同x-t图像的斜率含义及运动方向判断3.分析不同v-t图像的倾斜程度及对应的速度变化快慢，掌握通过v-t图像判断加速度的方法。

三.知识点贯通知识点1.加速度1．速度、速度变化量和加速度的对比2.对加速度的正确理解与计算（1）．加速度a＝ΔxΔt，描述速度变化的快慢，也称速度的变化率，a和Δυ的方向相同．（2）．υ、Δυ、a三者的大小无必然联系．υ大，a不一定大，更不能认为a减小，υ就减小；Δυ大，a也不一定大；υ的方向决定了物体的运动方向，a与υ的方向关系决定了物体是加速还是减速．（3）．常见典型情况可总结如下（以υ0的方向为正方向）(1) a 与υ0同向→⎩⎪⎨⎪⎧加速运动 Δυ＞0 →⎩⎪⎨⎪⎧a 恒定，υ均匀增加a 增加，υ增加变快a 减小，υ增加变慢(2) a 与υ0反向→⎩⎪⎨⎪⎧减速运动 Δυ＜0 →⎩⎪⎨⎪⎧a 恒定，υ均匀减小a 增加，υ减小变快a 减小，υ减小变慢 例题1：为了测定气垫导轨上滑块的加速度，滑块上安装了宽度为d ＝3.0 cm 的遮光条。

滑块在牵引力作用下先后匀加速通过两个光电门，配套的数字毫秒计记录了遮光条通过第一个光电门的时间为Δt 1＝0.20 s ，通过第二个光电门的时间为Δt 2＝0.10 s ，遮光条从开始遮住第一个光电门到开始遮住第二个光电门的时间为Δt ＝3.0 s 。

则滑块的加速度约为( )A ．0.05 m/s 2B ．0.67 m/s 2C ．6.7 m/s 2D ．不能计算【答案】A【解析】 根据遮光条通过光电门的速度可以用平均速度表示得：滑块通过第一个光电门时的速度：v 1＝0.030.20m/s ＝0.15 m/s ，滑块通过第二个光电门时的速度：v 2＝0.030.10 m/s ＝0.3 m/s ，由加速度的定义式得：a ＝Δv Δt ＝0.3－0.153.0m/s 2＝0.05 m/s 2。

高一物理新授课学案课题：x－t图像与v－t图像的应用类型一x－t图像的理解与应用1．x－t图像图像反映了做直线运动的物体的位移随时间变化的规律，图像并非物体运动的轨迹。

2．x－t图像图像只能描述物体做直线运动的情况，这是因为位移—时间图像只能表示物体运动的两个方向：t轴上方代表正方向，t轴下方代表负方向。

3．x－t图像图像中图线上每一点的斜率表示物体该时刻的速度，斜率的大小表示速度的大小，斜率的正、负表示速度的方向。

例1、如图，直线a和曲线b分别是在平直公路上行驶的汽车A和B的位移—时间(x－t)图像。

由图可知()A．在时刻t1，A车追上B车B．在时刻t2，A、B两车运动方向相反C．在t1到t2这段时间内，B车的位移比A车的大D．在t1到t2这段时间内，B车的速率一直比A车的大针对训练1．如图所示为一质点的x－t图像。

由图像可知()A．0～40 s内质点做匀速直线运动B．前20 s运动的方向与后20 s运动的方向相同C．前20 s做速度增大的运动，后20 s做速度减小的运动D．前20 s为匀速运动，后20 s也为匀速运动，且速度大小相等类型二v－t图像的理解与应用1．速度—时间图像反映了做直线运动的物体的速度随时间变化的规律，它也只能描述物体做直线运动的情况。

2．图线上某点切线的斜率大小表示加速度的大小，斜率正、负表示加速度的方向。

3．图线与时间轴围成的面积表示相应时间内的位移大小。

若面积在时间轴的上方，表示位移方向为正方向；若面积在时间轴的下方，表示位移方向为负方向。

例2、A、B两个物体在同一直线上做匀变速直线运动，它们的速度—时间图像如图所示，则()A．A、B两物体运动方向一定相反B．前4 s内，A、B两物体的位移相同C．t＝4 s时，A、B两物体的速度相同D．A物体的加速度比B物体的加速度大针对训练2.(多选)一辆车由甲地出发，沿平直公路开到乙地刚好停止，其速度—时间图像如图。

关于物体在0～t0和t0～3t0两段时间内的运动情况，下列正确的是() A．加速度大小之比为2∶1B．位移大小之比为1∶2C．平均速度大小之比为1∶1D．以上说法都不对巩固练习1.某物体沿水平方向运动，向右为正方向，其位移—时间图像如图，则该物体()A．在0～1 s内做曲线运动B．在1～2 s和2～3 s内的速度方向相反C．在1～2 s内的加速度为－4 m/s2D．在0～3 s内的总位移为－4 m2.如图为两个在同一直线上运动的物体A和B的v－t图像。

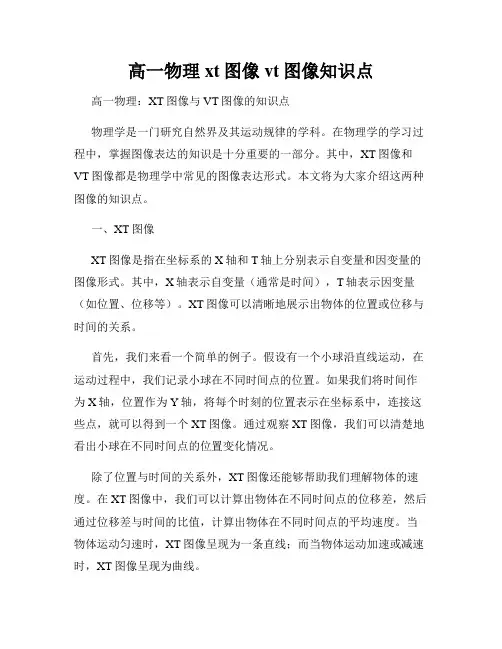

高一物理xt图像vt图像知识点高一物理：XT图像与VT图像的知识点物理学是一门研究自然界及其运动规律的学科。

在物理学的学习过程中，掌握图像表达的知识是十分重要的一部分。

其中，XT图像和VT图像都是物理学中常见的图像表达形式。

本文将为大家介绍这两种图像的知识点。

一、XT图像XT图像是指在坐标系的X轴和T轴上分别表示自变量和因变量的图像形式。

其中，X轴表示自变量（通常是时间），T轴表示因变量（如位置、位移等）。

XT图像可以清晰地展示出物体的位置或位移与时间的关系。

首先，我们来看一个简单的例子。

假设有一个小球沿直线运动，在运动过程中，我们记录小球在不同时间点的位置。

如果我们将时间作为X轴，位置作为Y轴，将每个时刻的位置表示在坐标系中，连接这些点，就可以得到一个XT图像。

通过观察XT图像，我们可以清楚地看出小球在不同时间点的位置变化情况。

除了位置与时间的关系外，XT图像还能够帮助我们理解物体的速度。

在XT图像中，我们可以计算出物体在不同时间点的位移差，然后通过位移差与时间的比值，计算出物体在不同时间点的平均速度。

当物体运动匀速时，XT图像呈现为一条直线；而当物体运动加速或减速时，XT图像呈现为曲线。

二、VT图像VT图像是指在坐标系的V轴和T轴上分别表示自变量和因变量的图像形式。

其中，V轴表示自变量（通常是速度），T轴表示因变量（如时间）。

VT图像能够直观地展示出物体的速度与时间的关系。

例如，假设存在一个运动物体，我们记录下它在不同时间点的速度。

将时间作为X轴，速度作为Y轴，连接每个时刻的速度点，就可以得到一个VT图像。

通过观察VT图像，我们可以看出物体在不同时刻的速度变化情况。

与XT图像不同的是，VT图像能够帮助我们理解物体的加速度。

在VT图像中，我们可以计算出物体在不同时间点的速度变化率，然后通过速度变化率与时间的比值，计算出物体在不同时间点的平均加速度。

当物体加速运动时，VT图像呈现为一条斜向上的直线；而当物体减速运动时，VT图像呈现为一条斜向下的直线。

【必看帖】x-t图像和v-t图像弄不清，看这一篇文章就够了！！01x-t图像从x—t图象中可求：（1）任一时刻物体运动的位移（2）物体运动速度的大小（直线或切线的斜率大小)（3）斜率大于0表示物体沿正向作直线运动，斜率小于0表示物体沿反向作直线运动，斜率等于0表示物体处于静止状态。

（4）两图线相交表示两物体在这一时刻相遇（5）比较两物体运动速度大小的关系（看两物体S—t图象中直线或切线的斜率大小）例如1、x-t图像描述位置坐标随时间的变化，斜率表示速度。

2、0~2s匀速直线运动，2s~3s物体位置坐标不变即静止在x=2m的位置。

3、3s末起位置坐标随时间变小，物体开始向坐标原点运动，向负方向运动。

4、4s末速度没有发生变化，继续向负方向运动。

02v-t图像从v—t图象中可求：（1）任一时刻物体运动的速度（2）物体运动的加速度（a与v同向表示加速，a与v反向表示减速）（3）图线纵坐标的截距表示t=0时刻的速度（即初速度）（4）图线与横坐标所围的面积表示相应时间内的位移。

在t轴上方的位移为正，在t轴下方的位移为负。

某段时间内的总位移等于各段时间位移的代数和。

（5）两图线相交表示两物体在这一时刻速度相同（6）比较两物体运动加速度大小的关系例如1、v-t图像描述速度随时间的变化，斜率表示加速度，图像没有位置信息，不能确定初始时候的位置坐标。

2、0~2s匀加速运动加速度a1=1m/s2，2s~3s匀速运动加速度a2=0，3s~5s先匀减速再反向匀加速，整个过程加速度一直不变a3=-2m/s2，整个过程是匀变速运动。

3、3s~4s的加速度为-2m/s2（大小为2m/s2）大于0~2s加速度1m/s2（负号只表示方向！）4、3s末速度方向没有发生变化，0~4s速度都为大于零说明一直向正方向运动。

5、4s末速度为零但加速度不为零！此时运动方向发生变化。

03x-t图象与v-t图象的对比1变加速直线运动某人骑自行车在平直道路上行进，图1中的实线记录了自行车开始一段时间内的v-t图象，某同学为了简化计算，用虚线作近似处理，下列说法正确的是（）。
