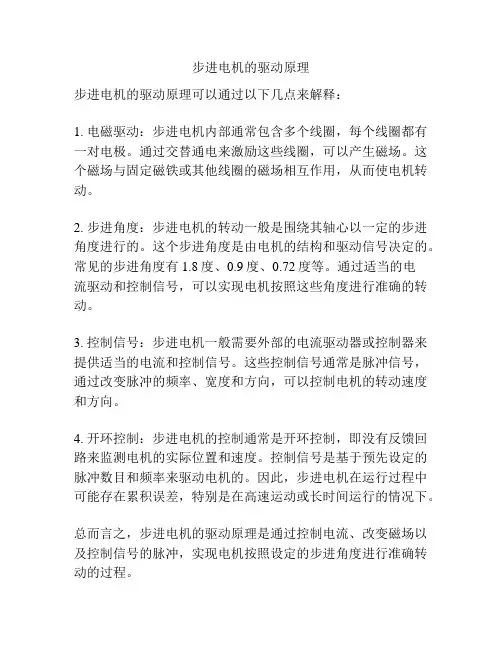

步进电机的驱动原理
步进电机的驱动原理可以通过以下几点来解释:
1. 电磁驱动:步进电机内部通常包含多个线圈,每个线圈都有一对电极。
通过交替通电来激励这些线圈,可以产生磁场。
这个磁场与固定磁铁或其他线圈的磁场相互作用,从而使电机转动。
2. 步进角度:步进电机的转动一般是围绕其轴心以一定的步进角度进行的。
这个步进角度是由电机的结构和驱动信号决定的。
常见的步进角度有1.8度、0.9度、0.72度等。
通过适当的电
流驱动和控制信号,可以实现电机按照这些角度进行准确的转动。
3. 控制信号:步进电机一般需要外部的电流驱动器或控制器来提供适当的电流和控制信号。
这些控制信号通常是脉冲信号,通过改变脉冲的频率、宽度和方向,可以控制电机的转动速度和方向。
4. 开环控制:步进电机的控制通常是开环控制,即没有反馈回路来监测电机的实际位置和速度。
控制信号是基于预先设定的脉冲数目和频率来驱动电机的。
因此,步进电机在运行过程中可能存在累积误差,特别是在高速运动或长时间运行的情况下。
总而言之,步进电机的驱动原理是通过控制电流、改变磁场以及控制信号的脉冲,实现电机按照设定的步进角度进行准确转动的过程。

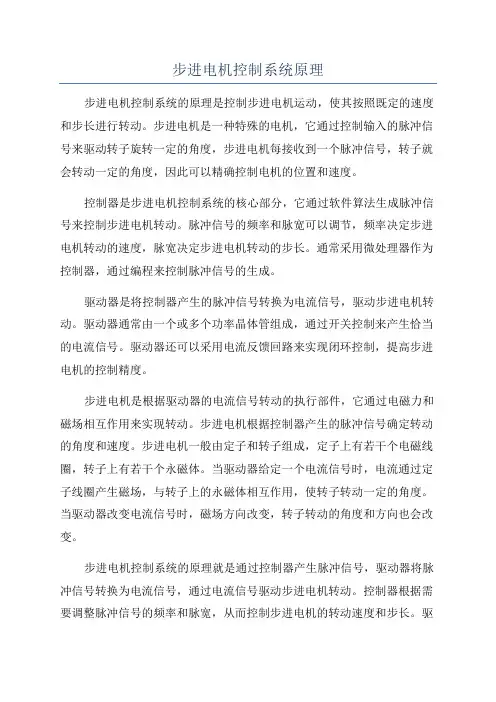

步进电机控制系统原理步进电机控制系统的原理是控制步进电机运动,使其按照既定的速度和步长进行转动。
步进电机是一种特殊的电机,它通过控制输入的脉冲信号来驱动转子旋转一定的角度,步进电机每接收到一个脉冲信号,转子就会转动一定的角度,因此可以精确控制电机的位置和速度。
控制器是步进电机控制系统的核心部分,它通过软件算法生成脉冲信号来控制步进电机转动。
脉冲信号的频率和脉宽可以调节,频率决定步进电机转动的速度,脉宽决定步进电机转动的步长。
通常采用微处理器作为控制器,通过编程来控制脉冲信号的生成。
驱动器是将控制器产生的脉冲信号转换为电流信号,驱动步进电机转动。
驱动器通常由一个或多个功率晶体管组成,通过开关控制来产生恰当的电流信号。
驱动器还可以采用电流反馈回路来实现闭环控制,提高步进电机的控制精度。
步进电机是根据驱动器的电流信号转动的执行部件,它通过电磁力和磁场相互作用来实现转动。
步进电机根据控制器产生的脉冲信号确定转动的角度和速度。
步进电机一般由定子和转子组成,定子上有若干个电磁线圈,转子上有若干个永磁体。
当驱动器给定一个电流信号时,电流通过定子线圈产生磁场,与转子上的永磁体相互作用,使转子转动一定的角度。
当驱动器改变电流信号时,磁场方向改变,转子转动的角度和方向也会改变。
步进电机控制系统的原理就是通过控制器产生脉冲信号,驱动器将脉冲信号转换为电流信号,通过电流信号驱动步进电机转动。
控制器根据需要调整脉冲信号的频率和脉宽,从而控制步进电机的转动速度和步长。
驱动器根据电流信号的大小和方向控制步进电机的转动角度和方向。
步进电机根据电磁力和磁场相互作用来实现转动。
通过调节脉冲信号的频率和脉宽,可以实现对步进电机的精确控制。
运动控制系统的组成运动控制系统是指通过控制电机、伺服电机、步进电机等执行器,实现机械运动的系统。
它由多个组成部分构成,下面将逐一介绍。
1. 控制器控制器是运动控制系统的核心部分,它负责接收来自传感器的反馈信号,计算出控制信号,再将信号发送给执行器。
控制器的种类有很多,常见的有PLC、单片机、DSP等。
2. 传感器传感器是用来感知机械运动状态的装置,它可以将机械运动转化为电信号,再通过控制器进行处理。
常见的传感器有编码器、光电开关、压力传感器等。
3. 电机电机是运动控制系统中最常用的执行器,它可以将电能转化为机械能,实现机械运动。
常见的电机有直流电机、交流电机、步进电机、伺服电机等。
4. 驱动器驱动器是用来控制电机运动的装置,它可以将控制信号转化为电能,再通过电机实现机械运动。
常见的驱动器有直流电机驱动器、交流电机驱动器、步进电机驱动器、伺服电机驱动器等。
5. 机械结构机械结构是运动控制系统中最基础的部分,它由各种机械零件组成,用来实现机械运动。
常见的机械结构有滑动轨道、旋转轴、传动装置等。
6. 人机界面人机界面是用来与运动控制系统进行交互的装置,它可以显示机械运动状态、控制参数等信息,同时也可以接收操作者的指令。
常见的人机界面有触摸屏、键盘、鼠标等。
7. 通信接口通信接口是用来与其他设备进行数据交换的装置,它可以将控制信号、反馈信号等信息传输给其他设备,同时也可以接收其他设备的指令。
常见的通信接口有串口、以太网口、CAN总线等。
运动控制系统由控制器、传感器、电机、驱动器、机械结构、人机界面和通信接口等多个组成部分构成。
每个部分都有其独特的功能和作用,只有将它们合理地组合起来,才能实现高效、稳定的机械运动。

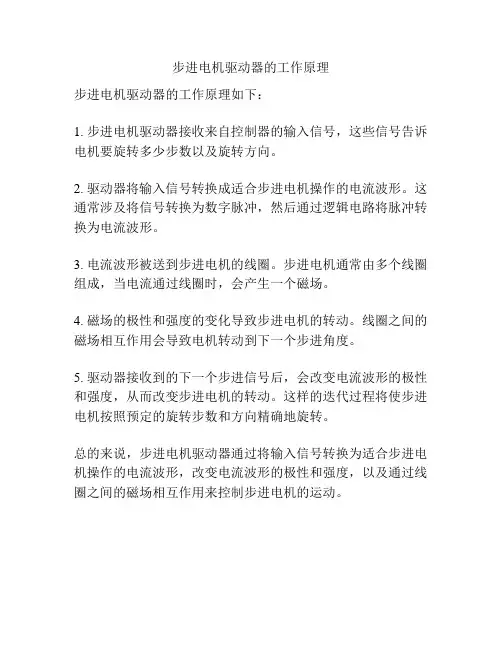

步进电机驱动器的工作原理
步进电机驱动器的工作原理如下:
1. 步进电机驱动器接收来自控制器的输入信号,这些信号告诉电机要旋转多少步数以及旋转方向。
2. 驱动器将输入信号转换成适合步进电机操作的电流波形。
这通常涉及将信号转换为数字脉冲,然后通过逻辑电路将脉冲转换为电流波形。
3. 电流波形被送到步进电机的线圈。
步进电机通常由多个线圈组成,当电流通过线圈时,会产生一个磁场。
4. 磁场的极性和强度的变化导致步进电机的转动。
线圈之间的磁场相互作用会导致电机转动到下一个步进角度。
5. 驱动器接收到的下一个步进信号后,会改变电流波形的极性和强度,从而改变步进电机的转动。
这样的迭代过程将使步进电机按照预定的旋转步数和方向精确地旋转。
总的来说,步进电机驱动器通过将输入信号转换为适合步进电机操作的电流波形,改变电流波形的极性和强度,以及通过线圈之间的磁场相互作用来控制步进电机的运动。

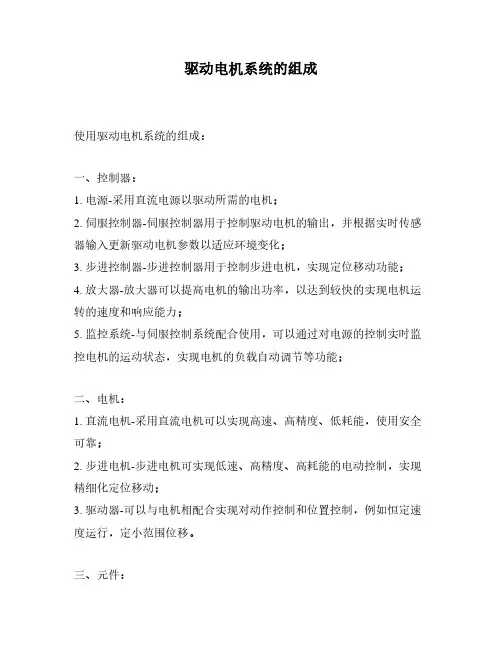

驱动电机系统的组成使用驱动电机系统的组成:一、控制器:1. 电源-采用直流电源以驱动所需的电机;2. 伺服控制器-伺服控制器用于控制驱动电机的输出,并根据实时传感器输入更新驱动电机参数以适应环境变化;3. 步进控制器-步进控制器用于控制步进电机,实现定位移动功能;4. 放大器-放大器可以提高电机的输出功率,以达到较快的实现电机运转的速度和响应能力;5. 监控系统-与伺服控制系统配合使用,可以通过对电源的控制实时监控电机的运动状态,实现电机的负载自动调节等功能;二、电机:1. 直流电机-采用直流电机可以实现高速、高精度、低耗能,使用安全可靠;2. 步进电机-步进电机可实现低速、高精度、高耗能的电动控制,实现精细化定位移动;3. 驱动器-可以与电机相配合实现对动作控制和位置控制,例如恒定速度运行,定小范围位移。
三、元件:1. 传感器-可以通过实时监控电机的转速和加速度,精准控制电机的运行状态;2. 接口器-可以与控制器连接,如接收和传递电源、数据信号等;3. 线缆-用于连接传感器和控制器及电机之间,一般采用铜线或光纤缆进行配置;4. 保护装置-可以在出现错误时,及时关断电源,保护驱动电机的安全运行。
四、零件:1. 轴承-用于支撑、支持电机运行,有滚动轴承和滑动轴承等;2. 止动装置-用于控制电机的定位运动,消除电机的抖动,如液压减速机、机械、刹车及齿轮等;3. 接头-用于连接电机、控制器和电源等固定结构配件;4. 防护罩-用于防止异物入侵,保证安全运行,如传感器防护罩、驱动器防护罩等;5. 锁具-用于防止操作人员误操作的固定结构配件。
五、外围设备:1. 气动开关-控制电机的运行速度和起动,保护电路和设备的安全;2. 冷却系统-用于驱动电机过热时冷却电机,保护电动机系统正常运行;3. 变频器-通过变频器可以改变电机的转速,使电机在规定转速以内运行,以达到节能的效果;4. 传动系统-可以实现电动机动作的传动,如皮带传动、蜗杆传动等;5. 定位系统-用于判断电动机的实际位置,并可进行位置的实时跟踪;6. 气动装置-采用气动装置可以实现电机的快速响应及启动,达到快速定位的效果。

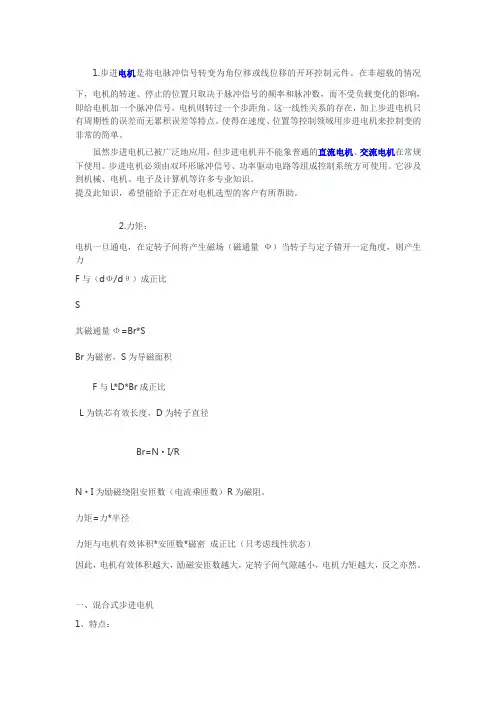

1.步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,即给电机加一个脉冲信号,电机则转过一个步距角。
这一线性关系的存在,加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用,但步进电机并不能象普通的直流电机、交流电机在常规下使用。
步进电机必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
它涉及到机械、电机、电子及计算机等许多专业知识。
提及此知识,希望能给予正在对电机选型的客户有所帮助。
2.力矩:电机一旦通电,在定转子间将产生磁场(磁通量Ф)当转子与定子错开一定角度,则产生力F与(dФ/dθ)成正比S其磁通量Ф=Br*SBr为磁密,S为导磁面积F与L*D*Br成正比L为铁芯有效长度,D为转子直径Br=N·I/RN·I为励磁绕阻安匝数(电流乘匝数)R为磁阻。
力矩=力*半径力矩与电机有效体积*安匝数*磁密成正比(只考虑线性状态)因此,电机有效体积越大,励磁安匝数越大,定转子间气隙越小,电机力矩越大,反之亦然。
一、混合式步进电机1、特点:混合式(又称感应子式步进电机)与传统的反应式步进电机相比,结构上转子加有永磁体,以提供软磁材料的工作点,而定子激磁只需提供变化的磁场而不必提供磁材料工作点的耗能,因此该电机效率高,电流小,发热低。
因永磁体的存在,该电机具有较强的反电势,其自身阻尼作用比较好,使其在运转过程中比较平稳、噪音低、低频振动小。
混合式步进电机某种程度上可以看作是低速同步电机。
一个四相电机可以作四相运行,也可以作二相运行。
(必须采用双极电压驱动),而反应式电机则不能如此。
例如:四相,八相运行(A-AB-B-BC-C-CD-D-DA-A)完全可以采用二相八拍运行方式.不难发现其条件为C= A ,D=B . 一个二相电机的内部绕组与四相电机完全一致,小功率电机一般直接接为二相,而功率大一点的电机,为了方便使用,灵活改变电机的动态特点,往往将其外部接线为八根引线(四相),这样使用时,既可以作四相电机使用,更可以作二相电机绕组串联或并联使用。

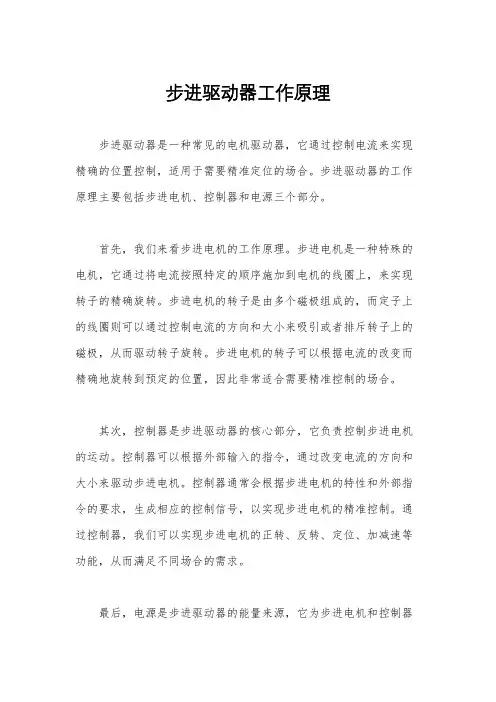

步进驱动器工作原理步进驱动器是一种常见的电机驱动器,它通过控制电流来实现精确的位置控制,适用于需要精准定位的场合。
步进驱动器的工作原理主要包括步进电机、控制器和电源三个部分。
首先,我们来看步进电机的工作原理。
步进电机是一种特殊的电机,它通过将电流按照特定的顺序施加到电机的线圈上,来实现转子的精确旋转。
步进电机的转子是由多个磁极组成的,而定子上的线圈则可以通过控制电流的方向和大小来吸引或者排斥转子上的磁极,从而驱动转子旋转。
步进电机的转子可以根据电流的改变而精确地旋转到预定的位置,因此非常适合需要精准控制的场合。
其次,控制器是步进驱动器的核心部分,它负责控制步进电机的运动。
控制器可以根据外部输入的指令,通过改变电流的方向和大小来驱动步进电机。
控制器通常会根据步进电机的特性和外部指令的要求,生成相应的控制信号,以实现步进电机的精准控制。
通过控制器,我们可以实现步进电机的正转、反转、定位、加减速等功能,从而满足不同场合的需求。
最后,电源是步进驱动器的能量来源,它为步进电机和控制器提供所需的电能。
电源通常会将交流电或直流电转换为步进电机和控制器所需的电流和电压,以确保它们正常工作。
电源的稳定性和电流输出的准确性对步进驱动器的性能有着重要的影响,因此在选择和设计电源时需要特别注意。
综上所述,步进驱动器的工作原理主要包括步进电机、控制器和电源三个部分。
通过控制电流的方向和大小,步进驱动器可以实现精准的位置控制,适用于需要精准定位的场合。
步进驱动器在各种自动化设备和精密仪器中有着广泛的应用,它的工作原理和性能对于设备的稳定性和精度有着重要的影响。
希望通过本文的介绍,读者能对步进驱动器的工作原理有一个更加清晰的认识。

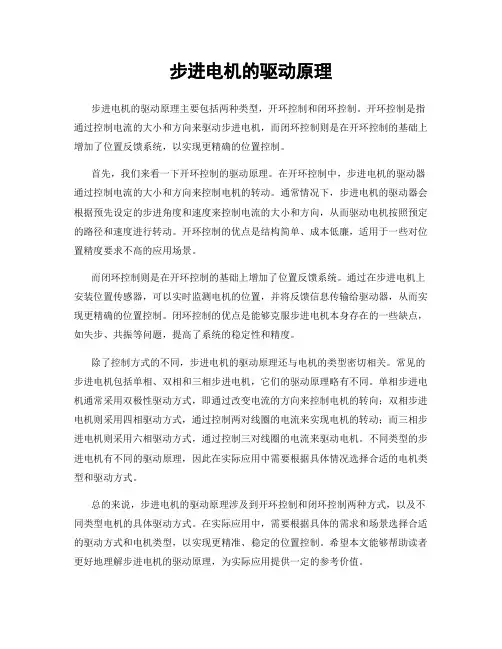

步进电机的驱动原理步进电机的驱动原理主要包括两种类型,开环控制和闭环控制。
开环控制是指通过控制电流的大小和方向来驱动步进电机,而闭环控制则是在开环控制的基础上增加了位置反馈系统,以实现更精确的位置控制。
首先,我们来看一下开环控制的驱动原理。
在开环控制中,步进电机的驱动器通过控制电流的大小和方向来控制电机的转动。
通常情况下,步进电机的驱动器会根据预先设定的步进角度和速度来控制电流的大小和方向,从而驱动电机按照预定的路径和速度进行转动。
开环控制的优点是结构简单、成本低廉,适用于一些对位置精度要求不高的应用场景。
而闭环控制则是在开环控制的基础上增加了位置反馈系统。
通过在步进电机上安装位置传感器,可以实时监测电机的位置,并将反馈信息传输给驱动器,从而实现更精确的位置控制。
闭环控制的优点是能够克服步进电机本身存在的一些缺点,如失步、共振等问题,提高了系统的稳定性和精度。
除了控制方式的不同,步进电机的驱动原理还与电机的类型密切相关。
常见的步进电机包括单相、双相和三相步进电机,它们的驱动原理略有不同。
单相步进电机通常采用双极性驱动方式,即通过改变电流的方向来控制电机的转向;双相步进电机则采用四相驱动方式,通过控制两对线圈的电流来实现电机的转动;而三相步进电机则采用六相驱动方式,通过控制三对线圈的电流来驱动电机。
不同类型的步进电机有不同的驱动原理,因此在实际应用中需要根据具体情况选择合适的电机类型和驱动方式。
总的来说,步进电机的驱动原理涉及到开环控制和闭环控制两种方式,以及不同类型电机的具体驱动方式。
在实际应用中,需要根据具体的需求和场景选择合适的驱动方式和电机类型,以实现更精准、稳定的位置控制。
希望本文能够帮助读者更好地理解步进电机的驱动原理,为实际应用提供一定的参考价值。
步进电机驱动器及细分控制原理(最全)word资料步进电机驱动器及细分控制原理步进电机驱动器原理:步进电机必须有驱动器和控制器才能正常工作。
驱动器的作用是对控制脉冲进行环形分配、功率放大,使步进电机绕组按一定顺序通电。
以两相步进电机为例,当给驱动器一个脉冲信号和一个正方向信号时,驱动器经过环形分配器和功率放大后,给电机绕组通电的顺序为AABB A A B B,其四个状态周而复始进行变化,电机顺时针转动;若方向信号变为负时,通电时序就变为AA B BA A BB,电机就逆时针转动。
随着电子技术的发展,功率放大电路由单电压电路、高低压电路发展到现在的斩波电路。
其基本原理是:在电机绕组回路中,串联一个电流检测回路,当绕组电流降低到某一下限值时,电流检测回路发出信号,控制高压开关管导通,让高压再次作用在绕组上,使绕组电流重新上升;当电流回升到上限值时,高压电源又自动断开。
重复上述过程,使绕组电流的平均值恒定,电流波形的波顶维持在预定数值上,解决了高低压电路在低频段工作时电流下凹的问题,使电机在低频段力矩增大。
步进电机一定时,供给驱动器的电压值对电机性能影响较大,电压越高,步进电机转速越高、加速度越大;在驱动器上一般设有相电流调节开关,相电流设的越大,步进电机转速越高、力距越大。
细分控制原理:在步进电机步距角不能满足使用要求时,可采用细分驱动器来驱动步进电机。
细分驱动器的原理是通过改变A,B相电流的大小,以改变合成磁场的夹角,从而可将一个步距角细分为多步。
定子A转子SNB B BSNA A(a(bAS NB B N S BS NA(c(d图3.2步进电机细分原理图仍以二相步进电机为例,当A、B相绕组同时通电时,转子将停在A、B相磁极中间,如图3.2。
若通电方向顺序按AA AABB BB BB AA AA AA BB BB BB AA,8个状态周而复始进行变化,电机顺时针转动;电机每转动一步,为45度,8个脉冲电机转一周。
步进电机驱动器的原理
步进电机驱动器是一种控制和驱动步进电机运动的设备。
其工作原理基于步进电机的特性和原理。
步进电机是将电脉冲信号转换为机械转动的设备。
它由固定数量的步进角度组成,每个步进角度都对应电机转子的一个固定位置。
通过给予电机一定的脉冲信号,可以使电机按照指定的角度进行旋转或移动。
步进电机驱动器的主要任务是控制和发送适当的电流和电压信号来驱动步进电机。
它通常由电源模块、电流驱动模块和控制信号输入模块构成。
在驱动过程中,步进电机驱动器通过控制电流的大小和方向来控制步进电机的运动。
电流驱动模块可以根据输入信号调整电流的大小,以满足电机的要求。
同时,控制信号输入模块接收外部控制信号,并根据信号的频率和脉冲数发出相应的驱动信号。
步进电机驱动器可以实现不同的驱动模式,如全步进模式和半步进模式。
全步进模式通过给予电机一个完整的脉冲信号来驱动电机,使其旋转一个步进角度。
而半步进模式则将一个完整的脉冲信号分成两个部分,每个部分对应电机的一个半步进角度。
总之,步进电机驱动器的工作原理是通过控制电流和电压信号,根据输入的控制信号来驱动步进电机进行旋转或移动。
它是步
进电机系统中至关重要的一部分,能够实现精准的位置控制和运动控制。

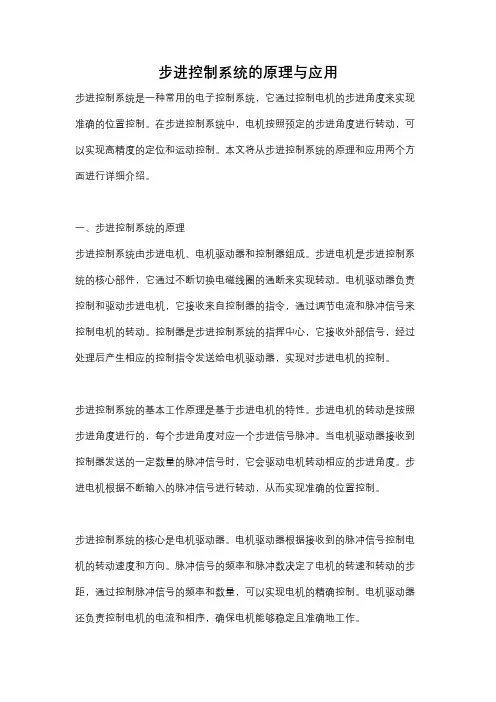

步进控制系统的原理与应用步进控制系统是一种常用的电子控制系统,它通过控制电机的步进角度来实现准确的位置控制。
在步进控制系统中,电机按照预定的步进角度进行转动,可以实现高精度的定位和运动控制。
本文将从步进控制系统的原理和应用两个方面进行详细介绍。
一、步进控制系统的原理步进控制系统由步进电机、电机驱动器和控制器组成。
步进电机是步进控制系统的核心部件,它通过不断切换电磁线圈的通断来实现转动。
电机驱动器负责控制和驱动步进电机,它接收来自控制器的指令,通过调节电流和脉冲信号来控制电机的转动。
控制器是步进控制系统的指挥中心,它接收外部信号,经过处理后产生相应的控制指令发送给电机驱动器,实现对步进电机的控制。
步进控制系统的基本工作原理是基于步进电机的特性。
步进电机的转动是按照步进角度进行的,每个步进角度对应一个步进信号脉冲。
当电机驱动器接收到控制器发送的一定数量的脉冲信号时,它会驱动电机转动相应的步进角度。
步进电机根据不断输入的脉冲信号进行转动,从而实现准确的位置控制。
步进控制系统的核心是电机驱动器。
电机驱动器根据接收到的脉冲信号控制电机的转动速度和方向。
脉冲信号的频率和脉冲数决定了电机的转速和转动的步距,通过控制脉冲信号的频率和数量,可以实现电机的精确控制。
电机驱动器还负责控制电机的电流和相序,确保电机能够稳定且准确地工作。
控制器是步进控制系统的指挥中心,它负责接收外部信号并根据信号进行处理和判断,产生相应的控制指令发送给电机驱动器。
控制器一般包括微处理器或单片机,具有较强的计算能力和信号处理能力。
它通过输入传感器的信号来判断电机需要调整的位置和速度,并根据预定的算法产生相应的脉冲信号发送给电机驱动器。
二、步进控制系统的应用步进控制系统由于其精准的位置控制能力,在许多领域得到了广泛的应用。
1. 机械设备中的位置控制:步进控制系统可以用于各种机械设备中的位置控制,如数控机床、印刷设备、包装机械等。
通过精确的步进控制,可以实现对机械设备的准确定位和运动控制。
步进电机系统的组成及原理摘要:步进电机控制系统应含有步进电机、步进驱动器、直流电源以及控制器,本文将从控制器的选型及使用方法,驱动器的使用方法等方面着重阐述。
关键词:步进电机,驱动器,步距角,细分,脉冲1。
步进控制系统的组成步进电机控制系统主要是由控制器、步进驱动器、步进电机以及直流电源组成。
控制器,主要的功能是每秒发射一定数量的脉冲给步进电机驱动器的脉冲接收端子,通常这一部分每秒发射的脉冲数量是可以人为控制;第二部分是步进电机驱动器,主要是由脉冲接收端子、步进电机正反装的控制、步进电机脱机控制、细分调节、步进电机工作电流调节、电源和步进电机接线端子组成;第三部分是步进电机,通常有4引线、6引线、8引线,所谓引线也就是指步进电机的外接电线。
2.控制器选型步进电机控制器又称精准定位控制模块,此模块可以是晶体管型PLC或是脉冲发生器.以三菱FX2N系列的晶体管PLC为例,其主体型号分为交直流MR继电器型和直流MT晶体管型,根据步进马达驱动器的工作原理,若想发射出脉冲,则必须选用MT晶体管型PLC。
3.驱动器各部分含义以及用法根据步进电机的组成,脉冲接收端子也就是环形分配器,其主要功能是是把外部CP+与CP-间所产生的脉冲进行分配,给功率放大器,功率放大器相应相的晶体管导通,使步进电机的每一相绕组有规律的得电。
DIR+和DIR—,是步进电机的方向信号,即电动机的正反转,当DIR+与DIR-形成回路时步进电动机则反转,反之则正转.另外步进电机在停止时,通常有一相得电,电机的转子被锁住,所以当需要转子松开时,可以使用脱机信号ENA+与ENA—形成回路。
步进电机的另外两个主要的组成部分是步进电机驱动器的细分调节和所带负载步进电机的工作电流的选择。
为了更好的了解什么叫细分之前,应当先了解下什么叫步距角,电机每拍转动的角度,称步距角,步距角和电机的结构有关。
步距角其实就是一个度量单位,也就是如何衡量马达行走的距离,也就是脉冲马达旋转的角度,步距角越小,步进电机旋转的精度就越高,所以我们可以根据步距角来控制马达转动的精确角度。
步进电机的工作原理步进电机是一种将电脉冲信号转化为机械位移或角度旋转的电机。
它的工作原理基于电磁学和电子学原理,通过控制电流方向和大小来驱动电机转动。
步进电机通常由电机本体、编码器、驱动器和控制器组成。
其中电机本体由定子和转子构成。
定子上有若干个分布均匀的定子绕组,而转子上有若干个磁极。
定子绕组通过电流控制,产生旋转磁场,而转子上的磁极则受到磁场的作用而旋转。
1.磁场原理:转子上的磁极通常由永磁体制成。
当定子绕组产生的旋转磁场与转子上的磁极相互作用时,会产生一个磁转矩,使得转子受到力的作用而旋转。
磁转矩的大小取决于定子绕组电流的大小和转子上的磁极数目。
2.电流控制:步进电机通过控制驱动器提供的电流方向和大小,来控制电机的旋转运动。
一般来说,步进电机有两种驱动方式:双向驱动和单向驱动。
在双向驱动中,电流通过不同的绕组,可以使电机转动到正转方向或逆转方向;而在单向驱动中,电流只通过一个绕组,电机只能以一个方向旋转。
在使用步进电机进行控制时,通常通过给定输入信号的脉冲数目和频率,来控制驱动器产生相应的电流脉冲。
这些电流脉冲使得电机按照相应的步距绕组进行运动,从而实现所需的机械位移或角度旋转。
3.驱动方式:全步进驱动中,电流通过一个绕组,使得电机以一个固定的步距旋转。
全步进驱动可以使得电机转动更加平稳,但在高速运转时,会出现震动和共振的问题。
半步进驱动通过改变电流的大小,使电机旋转的步距变为原步距的一半。
半步进驱动对于控制电机的准确度更高,能够实现更细微的机械位移或角度旋转。
但半步进驱动也会增加电路的复杂性与实现的难度。
总结来说,步进电机通过控制电流的方向和大小,利用电磁学原理实现对机械装置的运动控制。
它的工作原理基于磁场原理、电流控制和驱动方式,并通过编码器、驱动器和控制器等组件实现实际的应用。
步进电机驱动器原理
步进电机驱动器是一种用于驱动步进电机的电子装置。
它具有控制步进电机运动的功能,并采用特定的驱动方式来实现预期的转动效果。
步进电机驱动器的原理可以简单描述为以下几个关键步骤:
1. 电源供电:步进电机驱动器需要从电源接收电能以供驱动电机运转。
通常,电压和电流的需求会根据步进电机的规格和要求进行设定。
2. 逻辑控制:通过逻辑控制器(如微控制器、PLC等)向步进电机驱动器发送命令信号,以指示所需的运动方式和参数。
这些命令通常包括转向、转速、步长等信息。
3. 信号解码与驱动:步进电机驱动器接收到命令信号后,将其解码为适当的电流脉冲信号。
这些信号将在适当的时间和顺序下传递到步进电机的驱动器引脚。
4. 电流控制:驱动器会根据接收到的电流脉冲信号来控制步进电机的相位和电流。
通过改变电流强度和方向,驱动器可以控制电机的转动和停止。
5. 相序控制:步进电机通常具有多个相位(通常为2相或4相),驱动器需要按照正确的相序来激活每个相位。
相序是根据预先设定好的步进序列来控制的,以实现精确的转动效果。
综上所述,步进电机驱动器通过逻辑控制、信号解码、电流控制和相序控制等步骤,将来自于逻辑控制器的命令信号转化为具体的电流脉冲信号,并通过控制步进电机的相位和电流来实现预期的转动效果。
步进电机工作原理arduino
步进电机是一种特殊的电机,它通过电脉冲控制来实现精确的位置调整和旋转运动。
它的工作原理简单而有效,常用于需要准确控制位置和速度的设备中。
步进电机由一个固定的定子和一个可以旋转的转子组成。
转子上有一组电磁线圈,通常为两相或四相。
每个线圈上都有一个磁场传感器,用于检测转子当前的位置。
当电流通过线圈时,线圈会产生一个磁场,这个磁场会与转子上的磁场相互作用,从而使转子发生旋转。
通过改变电流的方向和大小,可以控制转子的运动步长和速度。
为了实现精确的位置控制,通常使用一个称为驱动器的设备来控制步进电机。
驱动器会根据输入的指令,向步进电机发送相应的电脉冲信号。
每个电脉冲信号都会使步进电机转动一个固定的步长,从而实现位置的变化。
在Arduino中,可以通过编程来控制步进电机的运动。
通过使用特定的库函数和指令,可以实现精确的位置和速度控制。
例如,可以使用Stepper库来控制步进电机的旋转角度和旋转速度。
总结一下,步进电机通过电脉冲控制来实现精确的位置和速度调整。
它的工作原理简单而有效,通过改变电流的方向和大小来控制转子的运动。
在Arduino中,可以通过编程来实现对步进电机的控制,
从而实现精确的位置和速度控制。
步进电机在许多领域中得到广泛应用,如机器人、自动化设备和3D打印等。
步进电机多轴运动控制系统的研究1. 本文概述随着现代工业自动化和精密控制技术的快速发展,步进电机因其高精度、易于控制等特点,在多轴运动控制系统中扮演着至关重要的角色。
本文旨在深入研究步进电机在多轴运动控制系统中的应用,探讨其控制策略、系统设计及性能优化等方面的问题。
本文将概述步进电机的基本原理和工作特性,分析其在多轴运动控制中的优势。
接着,将重点探讨步进电机在多轴控制系统中的控制策略,包括开环控制和闭环控制,以及这两种控制策略在实际应用中的优缺点比较。
本文还将详细讨论多轴运动控制系统的设计与实现,包括硬件选型、软件编程及系统集成等方面。
特别关注步进电机与控制器之间的接口技术、运动控制算法的实现,以及系统在实际工作环境中的稳定性和可靠性。
本文将探讨步进电机多轴运动控制系统的性能优化方法,包括速度、精度和效率等方面的提升策略。
通过实验验证和数据分析,评估不同优化策略的实际效果,为步进电机在多轴运动控制系统中的应用提供理论指导和实践参考。
本文将从原理分析、控制策略、系统设计到性能优化等多个方面,全面深入研究步进电机在多轴运动控制系统中的应用,旨在为相关领域的研究和实践提供有益的参考和指导。
2. 步进电机原理及特性步进电机是一种特殊的电机类型,其运动不是连续的,而是按照固定的步长进行。
这种电机的特性使其非常适合需要精确控制位置和速度的应用场景。
步进电机通常被用在开环控制系统中,因为它们不需要持续的反馈信号来调整其运动。
步进电机的工作原理基于电磁学。
电机内部包含一系列电磁极,当电流通过这些电磁极时,它们会产生磁场。
这些磁场与电机内部的永磁体相互作用,产生旋转力矩,从而使电机转动。
通过控制电流的方向和顺序,可以控制电机的旋转方向和步长。
步进电机的主要特性包括其步距角、定位精度和动态性能。
步距角是电机每接收一个脉冲信号所转动的角度,这个角度通常很小,可以在5到8之间。
定位精度是指电机能够准确到达的目标位置,这主要取决于电机的制造精度和控制系统的精度。
电机行业专业求职平台1.步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,即给电机加一个脉冲信号,电机则转过一个步距角。
这一线性关系的存在,加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用,但步进电机并不能象普通的直流电机、交流电机在常规下使用。
步进电机必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
它涉及到机械、电机、电子及计算机等许多专业知识。
提及此知识,希望能给予正在对电机选型的客户有所帮助。
2.力矩:电机一旦通电,在定转子间将产生磁场(磁通量Ф)当转子与定子错开一定角度,则产生力F与(dФ/dθ)成正比S其磁通量Ф=Br*SBr为磁密,S为导磁面积F与L*D*Br成正比L为铁芯有效长度,D为转子直径Br=N·I/RN·I为励磁绕阻安匝数(电流乘匝数)R为磁阻。
力矩=力*半径力矩与电机有效体积*安匝数*磁密成正比(只考虑线性状态)因此,电机有效体积越大,励磁安匝数越大,定转子间气隙越小,电机力矩越大,反之亦然。
一、混合式步进电机电机行业专业求职平台1、特点:混合式(又称感应子式步进电机)与传统的反应式步进电机相比,结构上转子加有永磁体,以提供软磁材料的工作点,而定子激磁只需提供变化的磁场而不必提供磁材料工作点的耗能,因此该电机效率高,电流小,发热低。
因永磁体的存在,该电机具有较强的反电势,其自身阻尼作用比较好,使其在运转过程中比较平稳、噪音低、低频振动小。
混合式步进电机某种程度上可以看作是低速同步电机。
一个四相电机可以作四相运行,也可以作二相运行。
(必须采用双极电压驱动),而反应式电机则不能如此。
例如:四相,八相运行(A-AB-B-BC-C-CD-D-DA-A)完全可以采用二相八拍运行方式.不难发现其条件为C= A ,D=B . 一个二相电机的内部绕组与四相电机完全一致,小功率电机一般直接接为二相,而功率大一点的电机,为了方便使用,灵活改变电机的动态特点,往往将其外部接线为八根引线(四相),这样使用时,既可以作四相电机使用,更可以作二相电机绕组串联或并联使用。
2、分类混合式步进电机可分二相、三相、四相、五相等,我公司混合式步进电机以相数可分为:二相电机、三相电机: TEB20H,TEB28H,TEB35H,TEB39H,TEB42H,TEB57H,TEB86H,TEB110 H,TEC57H,TEC86H,TEC110H,TEC130H.3、步进电机的静态指标术语相数:产生不同对极N、S磁场的激磁线圈对数。
常用m表示。
拍数:完成一个磁场周期性变化所需脉冲数或导电状态用n表示,或指电机转过一个齿距角所需脉冲数,以四相电机为例,有四相四拍运行方式即AB-BC-CD-DA-AB,四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A.步距角:对应一个脉冲信号,电机转子转过的角位移用θ表示。
θ=360度(转子齿数J*运行拍数),以常规二、四相,转子齿为50齿电机为例。
四拍运行时步距角为θ=360度/(50*4)=1.8度(俗称整步),八拍运行时步距角为θ=360度/(50*8)=0.9度(俗称半步)。
定位转矩:电机在不通电状态下,电机转子自身的锁定力矩(由磁场齿形的谐波以及机械误差造成的)电机行业专业求职平台静转矩:电机在额定静态电作用下,电机不作旋转运动时,电机转轴的锁定力矩。
此力矩是衡量电机体积(几何尺寸)的标准,与驱动电压及驱动电源等无关。
虽然静转矩与电磁激磁安匝数成正比,与定齿转子间的气隙有关,但过份采用减小气隙,增加激磁安匝来提高静力矩是不可取的,这样会造成电机的发热及机械噪音。
二、步进电机动态指标及术语1、步距角精度:步进电机每转过一个步距角的实际值与理论值的误差。
用百分比表示:误差/步距角*100%。
不同运行拍数其值不同,四拍运行时应在5%之内,八拍运行时应在15%以内。
2、失步:电机运转时运转的步数,不等于理论上的步数。
称之为失步。
3、失调角:转子齿轴线偏移定子齿轴线的角度,电机运转必存在失调角,由失调角产生的误差,采用细分驱动是不能解决的。
4、最大空载起动频率:电机在某种驱动形式、电压及额定电流下,在不加负载的情况下,能够直接起动的最大频率。
5、最大空载的运行频率:电机在某种驱动形式,电压及额定电流下,电机不带负载的最高转速频率。
6、电机的共振点:步进电机均有固定的共振区域,二、四相感应子式步进电机的共振区一般在180-250pps 之间(步距角1.8度)或在400pps左右(步距角为0.9度),电机驱动电压越高,电机电流越大,负载越轻,电机体积越小,则共振区向上偏移,反之亦然,为使电机输出电矩大,不失步和整个系统的噪音降低,一般工作点均应偏移共振区较多。
7、噪频特性:电机在某种测试条件下测得运行中的噪音和频率关系曲线称为噪频特性。
它和电机驱动器的关系非常大。
这一品质特性在许多场合非常重要。
三、驱动控制系统组成使用、控制步进电机必须由环形脉冲,功率放大等组成的控制系统电机行业专业求职平台1、脉冲信号的产生。
脉冲信号一般由单片机或CPU产生,一般脉冲信号为方波信号。
如何产生脉冲信号的装置及人机界面等辅助部分称之为控制器。
2、信号分配3、功率放大功率放大是驱动系统最为重要的部分。
步进电机在一定转速下的转矩取决于它的动态平均电流而非静态电流(而样本上的电流均为静态电流)。
平均电流越大电机力矩越大,要达到平均电流大这就需要驱动系统尽量克服电机的反电势。
因而不同的场合采取不同的的驱动方式,到目前为止,驱动方式一般有以下几种:恒压、恒流和细分驱动等。
4、驱动器为尽量提高电机的动态性能,将信号分配、功率放大组成步进电机的驱动电源。
我厂生产的SH系列二相恒流斩波驱动电源控制器及电机接线图如下:说明:CP 接CPU脉冲信号(负信号,低电平有效)OPTO 接CPU+5VFREE 脱机,与CPU地线相接,驱动电源不工作DIR 方向控制,与CPU地线相接,电机反转VCC 直流电源正端GND 直流电源负端A 接电机引出线红线A 接电机引出线绿线B 接电机引出线黄线B 接电机引出线蓝线步进电机一经定型,其性能取决于电机的驱动电源。
步进电机转速越高,力矩越大则要求电机的电流越大,驱动电源的电压越高。
电压对力矩影响如下:5、细分驱动器在步进电机步距角不能满足使用的条件下,可采用细分驱动器来驱动步进电机,细分驱动器电机行业专业求职平台的原理是通过改变相邻(A,B)电流的大小,以改变合成磁场的夹角来控制步进电机运转的。
因此电流控制技术是细分驱动器的关键。
四、步进电机的应用(一)步进电机的选择步进电机有步距角(涉及到相数)、静转矩、及电流三大要素组成。
一旦三大要素确定,步进电机的型号便确定下来了。
1、步距角的选择电机的步距角取决于负载精度的要求,将负载的最小分辨率(当量)换算到电机轴上,每个当量电机应走多少角度(包括减速)。
电机的步距角应等于或小于此角度。
一般采用二相0。
9度/1。
8度的电机和细分驱动器就可。
2、静力矩的选择步进电机的动态力矩一下子很难确定,我们往往先确定电机的静力矩。
静力矩选择的依据是电机工作的负载,而负载可分为惯性负载和摩擦负载二种。
单一的惯性负载和单一的摩擦负载是不存在的。
直接起动时(一般由低速)时二种负载均要考虑,加速起动时主要考虑惯性负载,恒速运行只要考虑摩擦负载。
一般情况下,静力矩应为摩擦负载的2-3倍内好,静力矩一旦选定,电机的机座及长度便能确定下来(几何尺寸)3、电流的选择静力矩一样的电机,由于电流参数不同,其运行特性差别很大,可依据矩频特性曲线图,判断电机的电流(参考驱动电源、及驱动电压)综上所述选择电机一般应遵循以下步骤:4、力矩与功率换算步进电机一般在较大范围内调速使用、其功率是变化的,一般只用力矩来衡量,力矩与功率换算如下:P=ΩMΩ=2πn/60P=2πnM/60其P为功率单位为瓦,Ω为每秒角速度,单位为弧度,n为每分钟转速,M为力矩单位为牛顿?米P=2πfM/400(半步工作)其中f为每秒脉冲数(简称PPS)电机行业专业求职平台(二)、应用中的注意点1、步进电机应用于低速场合---每分钟转速不超过1000转,(0.9度时6666PPS),最好在10 00-3000PPS(0.9度)间使用,可通过减速装置使其在此间工作,此时电机功率大、效率高。
2、步进电机最好不使用整步状态,整步状态时振动大。
3、由于历史原因,只有标称为12V电压的电机使用12V外,其他电机的电压值不是驱动电压伏值,可根据驱动器选择驱动电压(建议:57BYG采用直流24V-36V,86BYG采用直流50V,110BYG采用高于直流80V),当然12伏的电压除12V恒压驱动外也可以采用其他驱动电源,不过要考虑温升。
4、转动惯量大的负载应选择大机座号电机。
5、电机在较高速或大惯量负载时,一般不在工作速度起动,而采用逐渐升频提速,一电机不失步,二可以减少噪音同时可以提高停止的定位精度。
6、高精度时,应通过机械减速、提高电机速度,或采用高细分数的驱动器来解决,也可以采用5相电机,不过其整个系统的价格较贵,生产厂家少,其被淘汰的说法是外行话。
7、电机不应在振动区内工作,如若必须可通过改变电压、电流或加一些阻尼的解决。
8、电机在600PPS(0.9度)以下工作,应采用小电流、大电感、低电压来驱动。
9、应遵循先选电机后选驱动的原则。
五、其他说明有关低频振动、升降速、机械共振、工作往复运动的误差、平面圆弧X、Y插补误差以及其他问题。
具体解决办法恕不便在此叙述,我厂用户可来电咨询,可根据具体情况解决。
不同厂家的电机在设计、使用材料及加工工艺方面差别很大,选用步进电机应注重可靠性而轻性能、重品质而轻价格。
最好采用同一生产厂家的控制器、驱动器和电机。
