CNC可编程步进电机控制器(说明书)一、概述CNC可编程步进电机控制器可与步进电机驱动器、步进电机组成一个完善的步进电机控制系统，能控制多台步进电机多段分时运行。

本控制器采用计算机式的编程语言，拥有输入、输出、计数、循环、条件转移、无条件转移、中断等多种指令。

具有编程灵活、适应范围广等特点，可广泛应用于各种控制的自动化领域。

二、技术指标1. 可控制3台步进电机（分时工作）2. 可编100段程序指令（不同的工作状态）3. 5条升降速曲线选择4. 最高输出频率：10 KPPS（脉冲/秒）5. 可接受外接信号控制6. 可控制外部其它部件工作7. 数码显示，可显示当前的运行状态、循环次数、脉冲数等8. 采用超高速单片机控制，采用共阳接法，可直接驱动我厂生产的SH系列步进电机驱动器三、控制器的显示及操作键1.面板说明：8位数码显示：作设定、循环作计数、运行状态、电机工作之用。

指示灯显示输入、输出、方向、脉冲等各种工作。

操作键多为复合键，在不同的状态下表示不同的功能。

2．接线说明：见控制器后盖接线图：( 1 )、OPTO、DIR、CP为步进电机驱动器控制线，此三端分别连至驱动器的OPTO、DIR、CP端：其中：OPTO----所有电机公共阳端接所有驱动器OPTO端DIR0-----0号电机方向电平信号接0号电机驱动器DIR端CP0-------0号电机脉冲信号接0号电机驱动器CP端DIR1-----1号电机方向电平信号接1号电机驱动器DIR端CP1-------1号电机脉冲信号接1号电机驱动器CP端DIR2-----2号电机方向电平信号接2号电机驱动器DIR端CP2-------2号电机脉冲信号接2号电机驱动器CP端( 2 )、启动启动程序自动运行，可接霍尔、光电、接近开关等信号端。

(下降沿有效)相当于面板上键。

( 3 )、停止暂停正自动运行的程序，可接霍尔、光电、接近开关等信号端。

（下降沿有效）相当于面板上的键，再次启动后，程序继续运行。

步进电机控制器说明书本文档旨在提供步进电机控制器的详细说明，包括其功能、使用方法和技术参数等内容。

以下是各章节的具体细化：1. 引言1.1 背景介绍1.2 目的与范围2. 控制器概述2.1 功能特点- 步进电机驱动能力强大，适用于多种应用场景。

- 支持多种通信接口（如RS485、CAN）以及常见编程语言（如C++、Python）。

- 提供丰富而灵活的运动控制模式。

3. 硬件配置要求3.１最低硬件需求CPU：Intel Core i5或更高版本；内存：8GB RAM 或以上；存储空间：100GB 可用磁盘空间；３.２推荐硬件配置CPU: Intel Core i7-9700K;内存:16 GB DDR4;显卡:NVIDIA GeForce RTX2060 Super;4.安装指南４－１安装前准备工作a) 操作系统选择：Windows操作系统推荐Windows10, Linux操作系統建议Ubuntu18+.b) 软件:访问官方网站最新版本的步进电机控制器软件。

４－２安装过程a) 运行安装程序，按照提示完成安装；b) 配置相关参数以适应实际需求。

5. 使用方法5.1 控制器连接与通信设置- 描述如何将控制器与计算机或其他设备进行连接，并配置相应的通信接口和参数。

5.2 步进电机驱动设置- 解释如何使用控制器来驱动步进电机，并提供示例代码和操作指南。

5.3 运动控制模式选择及调整-介绍不同运动模式（位置、速度等）的特点和用法，并说明如何根据需要进行调整。

6.技术规格６－１输入/输出端口提供输入/输出引脚定义表；描述各个引脚功能及其对应编号。

６—２总线协议支持列出所支持总线协议名称；指明每种总线协议在本系统中具体作用。

7.故障排除７＿１常见问题解答常见问题并给予解决方案;8.附件：请参考附件文件。

法律名词及注释：1. 步进电机：一种将脉冲信号转换为角位移的执行器，通常由定子和转子组成。

2. 控制器：用于控制步进电机运动的设备或系统。

步进电机控制器说明书步进电机控制器说明书一、产品概述本文档旨在提供有关步进电机控制器的详细说明。

步进电机控制器是一种用于控制步进电机运动的装置，通过电子方式驱动步进电机实现精确的位置控制。

本控制器具有高精度、可编程性强等特点，适用于各种不同的步进电机应用场景。

二、产品特性本节介绍步进电机控制器的主要特性和功能。

2.1 高精度驱动步进电机控制器采用先进的驱动技术，能够实现高精度的步进电机驱动，可满足精密定位和运动控制需求。

2.2 可编程控制控制器内置丰富的控制算法，支持用户编程，可以根据具体应用需求进行自定义控制，提供更灵活的控制方式。

2.3 多种通信接口本控制器支持多种通信接口，如RS232、RS485、CAN等，便于与其他设备进行通信，实现系统集成和数据传输。

2.4 多种操作模式控制器提供多种操作模式选择，如速度控制、位置控制、力控制等，适应不同应用场景的需求。

2.5 安全保护功能为了确保系统的安全性，本控制器内置了多种安全保护功能，如过流保护、过热保护等，提供有效的保护措施。

三、产品安装和连接本节介绍步进电机控制器的安装和连接方式。

3.1 安装首先，确保电源已经断开。

将控制器固定在合适的位置，通过螺丝固定。

确保控制器和其他设备之间的空间足够，并保持良好的通风。

3.2 连接根据具体应用需求，通过合适的连接线将控制器与步进电机、电源等设备连接。

注意连接的正确性和稳定性，避免接触不良和短路等问题。

四、控制器编程及操作指南本节介绍步进电机控制器的编程和操作方法。

4.1 控制器编程步进电机控制器支持多种编程方式，如C语言、Python等。

用户可以编写相应的代码实现对步进电机的控制和驱动。

4.2 控制器操作指南控制器提供用户友好的操作界面，通过按钮、旋钮等方式进行控制操作。

用户可以根据界面上的指示进行相应的参数设置、模式切换等操作。

五、常见问题与解答本节了一些常见问题，并提供相应的解答。

如果用户遇到其他问题，建议参考本节解答，若问题仍未解决，可联系技术支持人员。

步进电机驱动器使用手册目录1安全事项 (2)2产品外形 (4)2.1产品外形 (4)3接口定义 (5)3.1电机、电源接口C N1 (5)3.1.1两相步进电机接线 (5)3.1.2五相步进电机接线 (6)3.2控制接口C N2 (7)3.2.1脉冲(P u l)信号/上限位信号 (9)3.2.2方向(D i r)信号/下限位信号 (9)3.2.3回零(Z e r o)信号/原点信号 (9)3.2.4脱机/使能(F r e e/E n a b l e)信号 (9)3.2.5到位(I N P)信号 (10)3.2.6就绪(R D Y)信号 (11)3.2.7接口电压 (11)3.3编码器接口C N3 (13)3.4U S B接口C N4 (14)3.5M o d b u s接口C N5 (15)4L E D指示 (16)4.1状态指示L E D (16)4.2通讯指示L E D (18)5性能参数 (18)5.1机械参数 (18)5.2安装尺寸 (19)6应用指南 (20)6.1安装准备 (20)6.2机械安装 (20)6.3电气安装 (21)6.4日常维护 (21)6.5注意事项 (21)6.5常见问题 (22)为保障使用者人身安全，保护设备正常使用，请务必阅读并遵守本章的安全事项。

在操作时违反本事项所示要求，可能会导致人员重伤或者死亡。

在操作时违反本事项所示要求，可能会引起驱动器永久损坏及附加事故。

谨防触电，爆炸或其他危险禁止在易爆、易燃或腐蚀性环境使用本产品；禁止开启产品外壳；驱动器带电时内部电压可能超过36VDC，驱动器和电机都必须接安全保护地线；驱动器内部电压不会瞬间释放，必须先切断电源，等指示灯熄灭后才能进行插拔、接线、设置、测量、搬动等人工操作；禁止带电插拔；驱动器故障时温度可能很高，必须先切断电源，等下降至安全温度后才能进行人工操作；驱动器应用于直接涉及人身安全的设备，必须配备人身安全防范措施；驱动器或设备故障时可能存在火灾隐患，必须配备消防安全防范措施。

CM25L 系列运动控制器（步进电机控制器）说明书北京时代超群科技有限公司1. 安全须知★★ 在使用本控制系统前，请您仔细阅读本手册后再进行相关的操作。

仔细阅读本操作说明书，以及用户安全须知，采取必要的安全防护措施。

如果用户有其他需求，请与本公司联系。

工作环境及防护1. 控制系统的工作环境温度为0-40℃，当超出此环境温度时系统可能会出现工作不正常甚至死机等现象。

温度过低(零下)时，液晶显示器将会出现不正常显示的情况。

2. 相对湿度应控制在0-85%。

3. 在高温、高湿、腐蚀性气体的环境下工作时，必须采取特殊的防护措施。

4. 防止灰尘、粉尘、金属粉尘等杂物进入控制系统。

5. 应防护好控制系统的液晶屏幕(易碎品)：使其远离尖锐物体；防止空中的物体撞到屏幕上；当屏幕有灰尘需要清洁时，应用柔软的纸巾或棉布轻轻擦除。

系统保修说明保修期：非人为损坏，主板保修1年。

液晶屏保修6个月，面膜按键(属于易耗品)保修期为3个月。

以下情况不在保修范围内：任何违反使用要求的人为故障或意外故障；带电插拔系统联接插座而造成的损坏；自然灾害等原因导致的损坏；未经许可，擅自拆卸、改装、修理等行为造成的损坏。

控制系统功能改变或完善(升级)，恕不另行通知。

2.概述本公司最新研制的“运动控制器”，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。

该系统具有可靠性高，精度高，噪音小，操作方便等特点。

本控制器可控制单个步进或伺服电机运动，可实现点位、直线的操作。

具有计数器、循环跳转（分绝对和条件）、子程序、变量等功能。

支持中文、文字指令。

简单、清晰的参数给您的操作带来方便和快捷。

一条指令有一到三个功能。

系统组成数控系统主要由以下几部分组成：l 液晶显示器(分辨率:192×64)l 专用运动控制芯片(信号输出为:5V TTL)l 输入/输出(10路光电隔离24V输入,16路光电隔离24V输出)l 用户加工程序存储器(单轴40个程序,两轴28个程序)l 单轴程序行数80行l 两轴程序行数70行l 薄膜按键阵列(28键)2.3 技术指标l 最小数据单位0.001mml 最大数据尺寸±9999.999mml快速点位运动限速2400mm/min (脉冲当量为0.001毫米时)l 最高加工速度限速2400mm/min (脉冲当量为0.001毫米时)l 单轴最高脉冲输出频率45KHzl 两轴最高脉冲输出频率30KHzl 控制轴数1/2轴l 电子齿轮分子:1-9999,分母:1-9999l 系统主要功能自动、手动、程序编辑、系统参数、自检、设置等 外观尺寸外形尺寸：长172，宽94，厚30嵌入孔尺寸：长162，宽84，前面板厚4开机画面客户可自己设计好开机画面，通过RS232下载到控制器上。

目录1 题目．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 电路原理图的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.1 步进电机控制电路原理图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.2 LCD显示模块．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.3 L297/298电机驱动模块……………………………………………………2.4 晶振电路和复位电路………………………………………………………2.5 键盘控制模块（加速、减速、正转、反转）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 软件系统设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.1 软件系统的流程结构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.2 主程序bujindianji.c模块．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.3头文件reg52.h程序模块．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.4 头文件1602.h程序模块．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.5头文件intrins.h程序模块．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 仿真及调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．总论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．致谢．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1题目: 步进电机的单片机控制功能要求：用MCS-51系列单片机作为控制器；采用两相双极性步进电机为控制对象；采用L297/298驱动芯片为步进电机驱动器；用加速、减速、正转、反转4个键进行相应的控制；用LCD 显示步进的电机的工作状态。

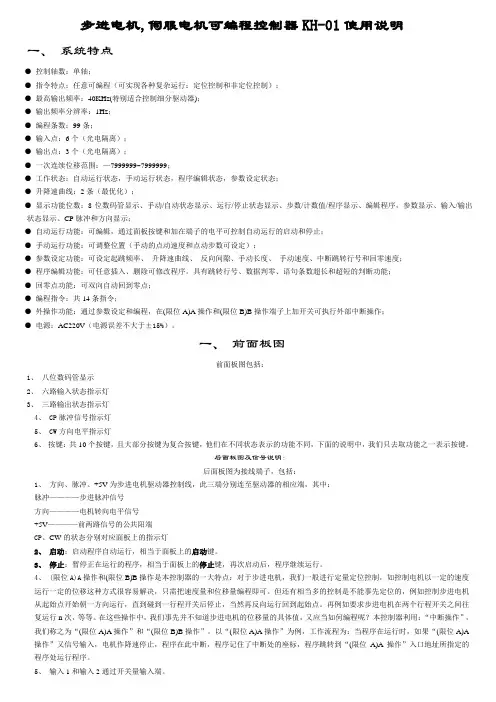

步进电机,伺服电机可编程控制器KH-01使用说明一、系统特点●控制轴数：单轴；●指令特点：任意可编程（可实现各种复杂运行：定位控制和非定位控制）；●最高输出频率：40KHz(特别适合控制细分驱动器)；●输出频率分辨率：1Hz；●编程条数：99条；●输入点：6个（光电隔离）；●输出点：3个（光电隔离）；●一次连续位移范围：—7999999~7999999；●工作状态：自动运行状态，手动运行状态，程序编辑状态，参数设定状态；●升降速曲线：2条（最优化）；●显示功能位数：8位数码管显示、手动/自动状态显示、运行/停止状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP脉冲和方向显示；●自动运行功能：可编辑，通过面板按键和加在端子的电平可控制自动运行的启动和停止；●手动运行功能：可调整位置（手动的点动速度和点动步数可设定）；●参数设定功能：可设定起跳频率、升降速曲线、反向间隙、手动长度、手动速度、中断跳转行号和回零速度；●程序编辑功能：可任意插入、删除可修改程序。

具有跳转行号、数据判零、语句条数超长和超短的判断功能；●回零点功能：可双向自动回到零点；●编程指令：共14条指令；●外操作功能：通过参数设定和编程，在(限位A)A操作和(限位B)B操作端子上加开关可执行外部中断操作；●电源：AC220V（电源误差不大于±15%）。

一、前面板图前面板图包括：1、八位数码管显示2、六路输入状态指示灯3、三路输出状态指示灯4、 CP脉冲信号指示灯5、 CW方向电平指示灯6、按键：共10个按键，且大部分按键为复合按键，他们在不同状态表示的功能不同，下面的说明中，我们只去取功能之一表示按键。

后面板图及信号说明：后面板图为接线端子，包括：1、方向、脉冲、+5V为步进电机驱动器控制线，此三端分别连至驱动器的相应端，其中：脉冲————步进脉冲信号方向————电机转向电平信号+5V————前两路信号的公共阳端CP、CW的状态分别对应面板上的指示灯2、启动：启动程序自动运行，相当于面板上的启动键。

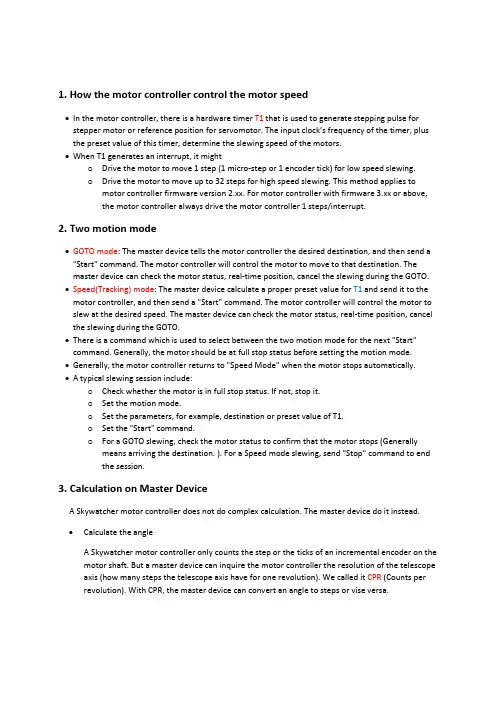

1. How the motor controller control the motor speedIn the motor controller, there is a hardware timer T1 that is used to generate stepping pulse for stepper motor or reference position for servomotor. The input clock’s frequency of the timer, plus the preset value of this timer, determine the slewing speed of the motors.When T1 generates an interrupt, it mighto Drive the motor to move 1 step (1 micro-step or 1 encoder tick) for low speed slewing.o Drive the motor to move up to 32 steps for high speed slewing. This method applies to motor controller firmware version 2.xx. For motor controller with firmware 3.xx or above,the motor controller always drive the motor controller 1 steps/interrupt.2. Two motion modeGOTO mode: The master device tells the motor controller the desired destination, and then send a "Start" command. The motor controller will control the motor to move to that destination. The master device can check the motor status, real-time position, cancel the slewing during the GOTO. Speed(Tracking) mode: The master device calculate a proper preset value for T1 and send it to the motor controller, and then send a "Start" command. The motor controller will control the motor to slew at the desired speed. The master device can check the motor status, real-time position, cancel the slewing during the GOTO.There is a command which is used to select between the two motion mode for the next "Start"command. Generally, the motor should be at full stop status before setting the motion mode.Generally, the motor controller returns to "Speed Mode" when the motor stops automatically.A typical slewing session include:o Check whether the motor is in full stop status. If not, stop it.o Set the motion mode.o Set the parameters, for example, destination or preset value of T1.o Set the "Start" command.o For a GOTO slewing, check the motor status to confirm that the motor stops (Generally means arriving the destination. ). For a Speed mode slewing, send "Stop" command to endthe session.3. Calculation on Master DeviceA Skywatcher motor controller does not do complex calculation. The master device do it instead.Calculate the angleA Skywatcher motor controller only counts the step or the ticks of an incremental encoder on themotor shaft. But a master device can inquire the motor controller the resolution of the telescope axis (how many steps the telescope axis have for one revolution). We called it CPR (Counts per revolution). With CPR, the master device can convert an angle to steps or vise versa.Please note that CPR might be different for the two axes of a mount.Calculate the T1 preset value.A Skywatcher MC can report the T1’s input clock frequency TMR_Freq (Mention at the beginningof this article). A master device can use TMR_Freq and CPR to calculate the T1 preset value for desired motor speed.Speed_CountsPerSec = Speed_DegPerSec * CPR / 360T1_Preset = TMR_Freq / Speed_CountsPerSec= TMR_Freq * 360 / Speed_DegPerSec / CPRCalculate the T1 preset value for high speed slewingT1 preset value can be too small for high speed slewing, if T1’s input clock frequency is low. To solve this problem, the motor use a slightly different way to control motor speed when highspeed slewing is required (For example, move an axis with higher then 128x sidereal rate). When T1 generates an interrupt, the motor controller moves N micro-steps for a stepper motor, orchange the reference position for N steps for a DC servo motor. That means, for the same T1preset value, the motor will run N times faster than changing only 1 steps for each T1 interrupt event.Currently, N is a fixed number, and a master device can inquire the motor controller for it. Itmight be 16, 32 or 64.The formula for calculating T1 preset value for high speed slewing is:T1_Preset = N * TMR_Freq * 360 / Speed_DegPerSec / CPRWhen a master wants an axis to slew at high speed, it should let the motor controller know when it configures the motor to the Speed (Tracking) Mode. For GOTO mode, the motor controller will take care of it automatically.4. Command Format:The command always starts with a ":" character and ends with a carriage return character 0x0D.If a second ":" character is received by the motor controller before the carriage return character, then the motor controller will abandon the characters received and starts receiving a newcommand.Motor controller will process the command and send response after it receives the carriage return character.A response from the motor controller always starts with a "=" character and ends with a carriagereturn character, if the response is normal.If there is something wrong, the motor will response a message starts with a "!" character, followed by error code and a carriage return character.All the character in the command and the response are ASCII characters.A command from the master device has the following parts:o1 byte Leading character: ":"o1 byte command word, check command set table for detailso1 byte channel word: "1" for RA/Az axis; "2" for Dec/Alt axis.o1 to 6 bytes of data, depending on command word: character "0" to "9", "A" to "F"o1 byte Ending character: carriage return character.A normal response from the motor controller has the following parts:o1 byte Leading character: "="o1 to 6 bytes of data, depending on which command is processed: "0" to "9", "A" to "F"o1 byte Ending character: carriage return character.An abnormal response from the motor controller has the following parts:o1 byte Leading character: "!"o2 bytes of error code: "0" to "9", "A" to "F"o1 byte Ending character: carriage return character.Data format:o24 bits Data Sample: for HEX number 0x123456, in the data segment of a command orresponse, it is sent/received in this order: "5" "6" "3" "4" "1" "2".o16 bits Data Sample: For HEX number 0x1234, in the data segment of a command or response, it is sent/received in this order: "3" "4" "1" "2".o8 bits Data Sample: For HEX number 0x12, in the data segment of a command or response, it is sent/received in this order: "1" "2".5. Command Set6. HardwareUART: 9600bps, 1 start bit, 1 stop bit, no parity check.Signal level: 5V or 3.3V.On most of the EQ mount, the TX and RX lines are separated. The motor controller will send its response immediately after it received and process the command.On most the Alt/Az mount, TX and RX lines are connected together, and there is another line(Drop) to indicate that the TX/RX bus is busy. The Drop line is controlled by the master only, which means the master device should pull the Drop line to low level when it starts to send acommand and keep pulling it low until it receives the full response from the motor controller, or,a time-out occurs. The motor controller will send its response immediately after it received andprocess the command, thus the master device should release the TX/RX bus as soon as possible after the last bit of the command is shift out of the hardware register.The motor controller pull its TX line to high level with a 5.1K to 10K resistor, other than that, it does not strongly pull the TX line to high level and other devices can pull the TX line to low level without problem.6. Wi-Fi ConnectionThe same protocol runs on the SynScan Wi-Fi dongle or mount with built-in Wi-Fi module.The Wi-Fi dongle/module runs a UDP server and listen to UDP port 11880 to accept commands from host.The command must be sent in a single UDP package; the response is also included in a single package.When the Wi-Fi dongle/module works in access point mount, its IP address is 192.168.4.1. If it runs in station mode, the router that it links to allocates its IP address.6. Useful ResourcesSample Code: https:///archive/p/skywatcher/Documents: /download/manual/application-development/。

TC5510/TC5522/TC5530/TC5522R/TC5530R运动控制器（步进电机控制器）说明书正视图全图左视图后视图右视图TC55-MOD全图注：TC55系列产品，面板尺寸及外壳面膜完全一致，TC55-MOD为选配产品一、概述篇 (3)二、连接篇 (5)三、操作篇 (7)1.自动执行 (11)1.1实际运行 (11)1.2空运行 (11)1.3单步执行 (12)1.4终止程序 (12)2手动操作 (13)2.1手动高速 (13)2.2点动操作 (14)2.3回程序零 (14)2.4回机械零 (14)3程序管理 (16)3.1程序编辑 (16)3.2程序读入 (18)3.3程序删除 (19)3.4程序保存 (20)4参数设置 (20)4.2系统自检 (23)4.3 IO设置 (27)4.4用户管理 (29)四、编程篇 (30)五、附录篇 (52)一、概述篇TC55面板型运动控制器（数控系统）采用高性能32位CPU，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。

该系统具有可靠性高，精度高，噪音小，操作方便等特点。

本控制器可控制1-3个电机运动，可实现点位、直线插补、圆弧插补等操作。

具有循环、跳转及简易PLC等功能。

简单、清晰的参数带给您方便和快捷的操作。

输入/输出的设置功能可方便您的使用和维修，适用于各类的1-3轴运动装置。

产品特点开机画面可自行修改控制器或上位计算机双模式编程独立24V电源反接保护IO光耦隔离输出短接保护手动正反转可同步外部开关控制简易PLC逻辑参数区密码可设定适用产品类型●数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统●裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统●位移台、一维控制平台、二维控制平台、三维控制平台●螺纹机控制系统、锁螺丝机控制系统●喷涂生产线控制系统、装配生产线控制系统、记米器控制系统技术特点●自动执行：可实现实际运行、空运行、单段执行、终止程序、启动和暂停功能●手动操作：可实现手动高、低速、点动操作、回程序零、回机械零等操作。

系统特点●控制轴数：单轴；●指令特点：任何可编程（可实现各种复杂运行：定位控制和非定位控制）；●最高输出频率：40KHz（特别适合控制细分驱动器）；●输出频率分辨率：1Hz；●编程条数：最大99条；●输入点：6个（光电隔离）；●输出点：3个（光电隔离）；●一次连续位移范围：-7999999~+7999999；●工作状态：自动运行状态、手动运行状态、程序编辑状态、参数设定状态；●升降速曲线：2条（最优化）；●显示功能位数：8位数码管显示，手动/自动状态显示、运行/停止状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP脉冲和方向显示；●自动运行功能：可编辑，通过面板按键和加在端子的电平可控制自动运行的启动和停止等操作；●手动运行功能：可调整位置（手动的点动速度和点动步数可设定）；●参数设定功能：可设定起跳频率、升降速曲线、反向间隙、手动长度、手动速度、中断跳转行号和回零速度；●程序编辑功能：可任意插入、删除可修改程序。

具有跳转行号、数据判零、语句条数超长和超短的判错功能；●回零点功能：可双向自动回到零点；●编程指令：共14条指令；外操作功能：通过参数设定和在A操作和B操作端子上加开关可执行外部中断操作；●工作电压：AC90～260V后面板图及信号说明：后面板接线端子。

包括：1．CP、CW、OPTO为步进电机驱动器控制线此三端分别连至驱动器的相应端，其中：CP：步进脉冲信号CW：电机转向电平信号OPTO：前两路信号的公共阳端CP、CW的状态分别对应面板上的指示灯。

2.RUN:启动程序自动运行，相当于面板上的启动键。

3.STOP:暂停正自动运行的程序，相当于面板的停止键。

再次启动后，程序继续运行。

4.A操作和B操作这是本控制器的一大特点：图2后面板图对于步进电机，我们一般进行定量定位控制，如控制电机以一定的速度运行一定的位移这种方式很容易解决，只需要把速度量和位移量编程即可。

EasySmc 2130 步进电机控制器使用说明厦门华菱工控技术有限公司Xiamen Hualing Industry Control Technology Co.,Ltd一、概述 (1)二、性能指标 (1)三、运动控制系统组成框图 (1)3.1、PLC作为上位机，如松下的FP0-C10CR，带RS-232C串口 (1)3.2、工业控制计算机作为上位机，使用RS232 OR RS485与 EasySmc 2130 构成主从系统 (2)3.3、EasyHmi作为上位机，可最大限度的提高性能价格比，需要用户订制 (2)四、接线说明和跳线定义 (2)4.1、外形尺寸说明 (3)4.2、接线端说明 (3)4.2.1、电源输入信号 (3)4.2.2、串行口信号 (3)4.2.3、步进电机驱动信号 (3)4.2.4、下限输入，原点输入，上限输入，外部联锁输入信号 (4)4.2.5、紧急故障停止输入信号 (5)4.2.6、手动信号输入 (5)4.3、手动/联机跳线说明 (5)五、串行口控制命令说明 (5)5.1、初始化命令 (7)5.1.1、设置X轴加速度，起跳频率，最大速度（命令码1......7） (7)5.1.2、设置Y轴加速度，起跳频率，最大速度（命令码8......12）. (8)5.1.3、设置Z轴加速度，起跳频率，最大速度（命令码13......15）.. (9)5.1.4、设置各轴手动参数和反向复位距离S（命令码16+DAT1） (9)5.1.5、恢复默认的控制器参数，保存当前的控制器参数（命令码17+DAT1） (9)5.1.6、紧急制动、平滑制动命令（命令码18+DAT1） (9)5.1.7、控制命令（命令码19+DAT1） (10)5.2、轴位置参数设置命令 (11)5.2.1、设置X轴软件限位寄存器（命令码21+DAT1） (11)5.2.2、设置Y轴软件限位寄存器（命令码22+DAT1） (11)5.2.3、设置Z轴软件限位寄存器（命令码23+DAT1） (11)5.2.4、设置X轴当前位置寄存器（命令码24+DAT1） (11)5.2.5、设置Y轴当前位置寄存器（命令码25+DAT1） (11)5.2.6、设置Z轴当前位置寄存器（命令码26+DAT1） (12)5.3、轴状态和运动参数查询命令 (12)5.3.1、查询X轴状态（命令码31+DAT1） (12)5.3.2、查询Y轴状态（命令码32+DAT1） (12)5.3.3、查询Z轴状态（命令码33+DAT1） (12)5.3.4、查询X轴运动参数（命令码34+DAT1） (12)5.3.5、查询Y轴运动参数（命令码35+DAT1） (13)5.3.6、查询Z轴运动参数（命令码36+DAT1） (14)5.3.7、读出控制器当前手动、联机状态（命令码37+DAT1） (14)5.3.8、命令执行情况的查询（命令码38+DAT1） (15)5.4、复位运动命令和独立运动命令 (16)5.4.1、X轴复位运动（命令码41+DAT1） (16)5.4.2、Y轴复位运动（命令码42+DAT1） (17)5.4.3、Z轴复位运动（命令码43+DAT1） (17)5.4.4、X轴独立运动（命令码44+DAT1） (17)5.5、直线插补命令 (17)5.5.1、XY直线插补运动（命令码51+DAT1+DAT2） (17)5.5.2、XZ直线插补运动（命令码52+DAT1+DAT2） (18)5.5.3、YZ直线插补运动（命令码53+DAT1+DAT2） (18)5.5.4、XYZ直线插补运动（命令码57+DAT1+DAT2+DAT3） (18)5.6、圆弧插补命令 (18)5.6.1、XY圆弧插补运动（命令码61+DAT1+DAT2+DAT3） (18)5.6.2、XZ圆弧插补运动（命令码62+DAT1+DAT2+DAT3） (19)5.6.3、YZ圆弧插补运动（命令码63+DAT1+DAT2+DAT3） (19)5.7、样条插补命令 (19)5.7.1、命令格式 (19)5.7.2、样条同步输出功能 (21)5.8、其它 (21)5.8.1、计数器（2个） (21)5.8.2、程序下载、上载、脱机执行 (21)六、故障检查、维修保养、售后服务 (22)附录 (23)动控制系统。

南京利德 LDC101单轴可编程步进电机控制器简易说明书一、屏幕显示及指令说明：该系统人机界面屏幕采用2*16的字符型液晶显示器。

屏幕上各参数显示位置如图REPT STATE FUNC SPEED1、 PRG ：表示当前的程序号，开机后系统显示的程序号是上次运行的程序号。

程序号可为01~99，00不作为用户程序号，若当前的程序号在存储空间中不存在，系统会显示“NOT EXIST ”， 然后显示各参数的默认值。

2、 SEG ：表示当前程序号下的程序段号，表示范围由00~99。

若当前的段号在当前的程序中不存在， 系统也会显示“NOT EXIST ”，然后显示各参数的默认值。

提示：一段程序的所有段号可以是断续的。

如：一段程序没有“02”，但有“03”段,那么在执行时 系统在执行完“01”段后会接着执行“03”段内容。

3、 DIR ：（+/-）表示电机当前运行的方向，默认为“+”。

4、 POSITION ：表示电机运动的相对距离，标准单位为步，范围由0~999999步。

若确定传动比后, 系统单位为mm ，范围由0~9999.99mm 。

当FUNC 为M15时，在POSITION 的前四位的位置表示重复次数。

5、 REPT ：表示当前要运行的程序的循环执行次数，系统默认为1次，范围由1~99次。

6、 STATE ：在程序运行时用于显示状态。

显示的状态有：INX ：表示等待第X 个信号的输入。

OTX ：表示等待第X 个信号的输出。

PAS ：表示暂停，等待启动键的按下。

DEY ：表示正在延时。

RUN ：表示电机正在运行。

RET ：表示回机械原点。

OPO : 表示超程。

END ：表示程序运行结束。

7、 FUNC ：表示功能字（Gxx/Mxx ） 注：如有特殊要求可订制功能字G01：电机按指定长度(POSITON 处的值)、方向（DIR 的值）、速度（SPEED 的值）运行。

G04：按指定的时间延时。

指定的时间置在SPEED 处，范围00.01~99.99秒，小数点隐含。

YARAK步进驱动器使用说明书 型号：Y2S3060-NY2S3060-N驱动器为等角度恒力矩细分型驱动器，驱动电压DC20-60V，适配4线，6或8出线，电流在3A以下，外径42-86mm的各种型号二相混合式步进电机。

特点◆高性能、低价格◆设有4档等角度恒力矩细分，最高50细分◆最高反应频率可达1Mpps◆步进脉冲超过10ms时，线圈电流自动减半◆双极恒流斩波方式◆光电隔离信号输入◆驱动电流从0.9A/相到3A/相连续可调◆单电源输入，电压范围：DC20-60V性能指标说明最小值典型值最大值单位供电电压20 36 60 VDC输出电流 0.9 — 3 A控制信号输入电流5 10 15 mA步进脉冲频率0 — 1000 KHz步进脉冲最小宽度0.5—— us转向信号最小宽度2 —— us工作环境温度0 — +50 ℃存储温度 -40 — +50 ℃环境湿度—— 90%RH9不能结露—接口与接线示意图注意：1、请不要将电源正负极接反，否则会烧坏驱动器；2、脉冲信号和方向信号为5V，高于5V时请接限流电阻；电机使3、能信号为5—12V输入，给使能信号时电机将停驱动器适配4线、6线和8线电机，接线如下：止；注：六线串行连接时额定电流为电机额定电流0.7倍。

功能设定细分设定细分数 5 10 25 50SW1 ON ON ON OFFSW2 ON ON OFF ON SW3 ON OFF OFF OFF SW4 无效 SW5 OFF ：脉冲+方向驱动方式；ON ：双脉冲驱动方式 电流设定 电流（A ） 0.9 1.2 1.5 1.8 2.1 2.4 2.7 3.0SW6 OFF ON OFF ON OFF ON OFF ON SW7 OFF OFF ON ON OFF OFF ON ONSW8 OFF OFF OFF OFF ON ON ON ON注：将驱动器印字一面朝上平放，拨码开关朝下为ON ！YARAK 驱动器选型Y 2S 30 60-S1 2 3 4 51．系列号Y 系列号 2．相数2S 两相 3．输出相电流（MAX）30 最大输出电流为3.0A 15 最大输出电流为1.5A 4．输入电压（MAX）60 最大输入电压为60V 5．细分模式M 细分数固定为25S 细分数可选2、4、8、16、32、64 N 细分数可选5、10、25、50 O 细分数可选为25、100Y 2S S T 10-S1 2 3 4 51．系列号Y 系列号 2．相数2S 两相3S 三相3．智能驱动器ST 智能驱动器，可自发脉冲，电脑调试 4．输出电流（MAX） 10 10A（MAX），24-80VDC 5 5A（MAX），24-48VDC 5．控制类型 S 支持主机实时控制，但不能程序驻留 PLUS 支持编程下载至驱动器独立运行 Q/I 比PLUS 具有更多输入输出口 BLANK 标准型。

电机,伺服电机可编程控制器AKS-01Z使用说明一、系统特点●控制轴数：单轴；●指令特点：任意可编程（可实现各种复杂运行：定位控制和非定位控制）；●最高输出频率：40KHz(特别适合控制细分驱动器)；●输出频率分辨率：1Hz；●编程条数：99条；6、按键：共10个按键，且大部分按键为复合按键，他们在不同状态表示的功能不同，下面的说明中，我们只去取功能之一表示按键。

后面板图及信号说明：后面板图为接线端子，包括：1、CP、CW、OPTP为步进电机驱动器控制线，此三端分别连至驱动器的相应端，其中：CP————步进脉冲信号CW————电机转向电平信号OPTO————前两路信号的公共阳端CP、CW的状态分别对应面板上的指示灯2、启动：启动程序自动运行，相当于面板上的启动键。

3、停止：暂停正在运行的程序，相当于面板上的停止键，再次启动后，程序继续运行。

4、A操作和B操作是本控制器的一大特点：对于步进电机，我们一般进行定量定位控制，如控制电机以一定的速度运行一定的位移这种方式很容易解决，只需把速度量和位移量编程即可。

但还有相当多的控制是不能事先定位的，例如控制步进电机从起始点开始朝一方向运行，直到碰到一行程开关后停止，当然再反向运行回到起始点。

再例如要求步进电机在两个行程开关之间往复运行n次，等等。

在这些操作中，我们事先并不知道步进电机的位移量的具体值，又应当如何编程呢？本控制器利用：“中断操作”，我们称之为“A操作”和“B操作”。

以“A操作”为例，工作流程为：当程序在运行时，如果“A操作”又信号输入，电机作降速停止，程序在此中断，程序记住了中断处的座标，程序跳转到“A操作”入口地址所指定的程序处运行程序。

5、输入1和输入2通过开关量输入端。

6、输出1、输出2和输出3通过开关量输出端。

7、C OM+、COM—输入输出开关量外部电源，本电源为DC12V/0.3A,COM+为正端，COM—为负端，此电源由控制器内部隔离提供。

步进电机,伺服电机可编程控制器KH-01使用说明一、系统特点●控制轴数：单轴；●指令特点：任意可编程（可实现各种复杂运行：定位控制和非定位控制）；●最高输出频率：40KHz(特别适合控制细分驱动器)；●输出频率分辨率：1Hz；●编程条数：99条；●输入点：6个（光电隔离）；●输出点：3个（光电隔离）；●一次连续位移范围：—7999999~7999999；●工作状态：自动运行状态，手动运行状态，程序编辑状态，参数设定状态；●升降速曲线：2条（最优化）；●显示功能位数：8位数码管显示、手动/自动状态显示、运行/停止状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP脉冲和方向显示；●自动运行功能：可编辑，通过面板按键和加在端子的电平可控制自动运行的启动和停止；●手动运行功能：可调整位置（手动的点动速度和点动步数可设定）；●参数设定功能：可设定起跳频率、升降速曲线、反向间隙、手动长度、手动速度、中断跳转行号和回零速度；●程序编辑功能：可任意插入、删除可修改程序。

具有跳转行号、数据判零、语句条数超长和超短的判断功能；●回零点功能：可双向自动回到零点；●编程指令：共14条指令；●外操作功能：通过参数设定和编程，在(限位A)A操作和(限位B)B操作端子上加开关可执行外部中断操作；●电源：AC220V（电源误差不大于±15%）。

一、前面板图前面板图包括：1、八位数码管显示2、六路输入状态指示灯3、三路输出状态指示灯4、 CP脉冲信号指示灯5、 CW方向电平指示灯6、按键：共10个按键，且大部分按键为复合按键，他们在不同状态表示的功能不同，下面的说明中，我们只去取功能之一表示按键。

后面板图及信号说明：后面板图为接线端子，包括：1、方向、脉冲、+5V为步进电机驱动器控制线，此三端分别连至驱动器的相应端，其中：脉冲————步进脉冲信号方向————电机转向电平信号+5V————前两路信号的公共阳端CP、CW的状态分别对应面板上的指示灯2、启动：启动程序自动运行，相当于面板上的启动键。

一．产品概述DKC-Y120 是由我公司奕标科技在原DKC-Y110的基础上改进开发的最新一款中文可编程分时双轴控制器，采用进口工业级高性能CPU芯片，使得控制器可靠性高，控制进度高，电机运行平稳，噪音小。

该控制器本着使用最简单明了的命令实现最实用的功能，可以实现各种复杂定位功能和非定位功能。

同时该控制器的界面为最终的用户界面，简洁，专业，操作方便等特点。

1 宽电压输入：DC6-36V2 多重保护功能：有反接保护，过压保护，过流保护3 指令特点：最优化的12条指令（好记易学可实现各种复杂动作）4 加减速：1-100级加减速设置，使得电机启动更加平稳快速，停止更加精准5 输出频率：1HZ-50000Hz能适合各种对超低频，高频的应用场合6输出：4路输出都具有1A的负载能力可以直接接继电器等7 输入：6路输入都具有任意定义为启动，停止，复位或者是任意的程序中断入口8 密码保护：有密码保护功能，（保护程序不会被随意更改，和程序的知识产权）9 其他：有单双脉冲输出，上电自动回零，上电自动运行等等。

10 单位：有毫米，圈，脉冲三种单位模式可以选择11外形尺寸：104*100*32MM 嵌入式安装。

二．前后面板介绍1．前面板图如图1，该面板简洁，大方，没有多余的最终用户使用不到的“程序编辑”“设置”按钮，从而彰显出控制器的专业和高端。

但是简洁不等于不方便，而是简洁更加体现出简单和方便。

（1）四个箭头键，分别为上下左右选择、位移、加减开关功能键。

（2）“菜单”在任何时候按下该键可以直接进入控制器的主菜单页面，选择进入相应的运行模式，（3）“确定”该键顾名思义为选择某个选项，修改某个参数后确认键（4）“复位”该键为复合键，在自动运行模式下为程序复位的功能。

在手动运行模式下为机械复图1：前面板图位的功能（即电机回到初始位置不需要限位开关）。

在程序编辑模式，为删除一行的功能（5）“运行停止”该键也为复合键，在自动运行模式下为启动和暂停功能，在编程模式下为插入一行的功能。
