电容式变送器标准

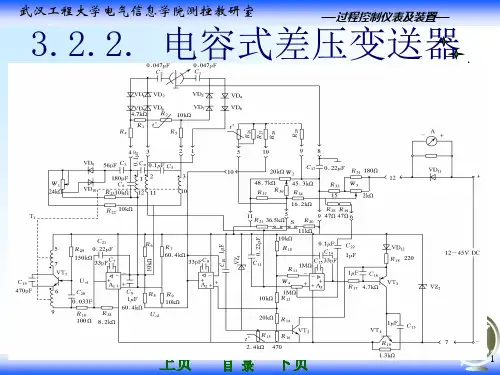

1151 电容式模拟压力变送器技术培训教材1.仪表基本工作原理:仪表采用微位移电容传感器,被测压力作用于膜头的隔离膜片,通过灌充硅油,传导到电容室(δ室)的中心感压膜片,使之产生微位移从而改变了电容室的差分电容,经过特殊设计的电子电路,将此差分电容的相对值转换为电流信号加以放大输出.因此整个变送器除中心感应膜片的微小位移外,(仅0.1MM),无机械传动及调整装置. 顾精度高,稳定性好,抗静压和振动.由于上述特点,罗斯蒙特核级压力变送器1152,1153及1154的基本原理均采用电容式传感器及配套的模拟电子电路.1-1:核心部件的结构特点:参考上图,1151核心部件/俗称:模头的主要分为5部分:中心感压膜片6.是在施加予张力条件下焊接的.这样一来,既可使膜片的位移与输入差压成线性关系,又可以大大减小正负压室法兰的张力和力矩影响而产生的误差.中心膜片两侧为弧型电极(Alphaline®),可以有效地克服静压的影响及单向过压保护的问题.除中心感压膜片6.外, (正,负压侧弧型电极 8,10差动电容的固定电极), 正,负压侧隔离膜片16,5,玻璃绝缘体1 和敏感部件基座18构成 室.室中充满灌充液, ( 硅油或氟油),用以传递压力.为保证充液不会汽化,变送器的工作温度压力点必需落在其灌充液/油的汽化曲线的上方!(Y 轴为绝压)1151------充硅油时,MAX:104C!@1 Atm.这与1152型核变是一样的.中心感压膜片6 与正,负压侧弧型电极 8,10差动电容的固定电极构成两个差分电容, C-1,C-2;当输入压力为零时,该电容约为150pf.1-2:由上述特点得到的测量原理:电容式压力传感器的理论分析证明其传输特性为:1.差动电容的相对变化值△Cid/△ Cis与被测差压成线性关系.2.差动电容的相对变化值△Cid/△ Cis与灌充液的介电常数无关.这样一来,传感器的温度系数大为改观.* Cid=两电容之差;* Cis=两电容之和;1-3:转换放大部分的电子电路:电路主要包括电容- 电流转换电路和放大及输出限幅电路两部分.前者由振荡器,解调器,振荡控制放大电路和线性调整电路4部分组成;后者由电流放大,量程调整,零点调整迁移电路,输出限幅电路及阻尼调整电路等构成.各电路的相互联系请参考下图.注意,电路的关键功能是输出一个与模头电容成正比的信号电流给后面的放大电路.A: 电容/电流转换及线性调整电路:差动电容传感器的δ室由振荡器供电.因此,两个电容的电容量变化导致振荡器的等效谐振电容变化,从而影响振荡频率,经解调器相敏整流后, 被转化为电流的变化,它输出两组信号:如忽略分布电容的影响, 其差模信号Id的大小与差动电容的变化之差成正比;另一组为共模信号Ic它与两电容之和Cis成正比;即:式中: 峰值电压25-32V, 频率:32Khz. 可见,共模与差模电流的平均值不仅与 差分电容有关,还与振荡器输出电压峰值及频率成正比.我们的问题就是要 排 除上述除差分电容以外的影响,让输出电流的平均值仅与电容的变化率成 线 性关系.参照下图,并进行节点分析可得到上式.电容 > 电流转换电路电容>电流转电路的工作原理:由电路图可知:式中Ic , Id 分别为流过电容C1,C2的交流平均电流之和与之差,与传感器的 模片电容之和与之差成正比. fVpp Ci Ci i i Ic fVpp Ci Ci i i Id *)12(21*)12(12+=+=-=-=Vpp Ci Ci i i Ic fVpp Ci Ci i i Id *)12(21*)12(12+=+=-=-=两式相除得:该式表明,只要维持Ic 的恒定,即可使差动信号与差动电容的相对值成线性关系. 如何实现这一目的呢?这就是控制振荡器的任务!共模信号Ic 作为振荡控制放大电路的输入, 通过IC1的深度闭环负反馈作用来 控制振荡器的供电电压(25-30V/32KHZ),即IC1的输出,也即振荡器的振幅,反过 来实现Ic 的恒定. 从而保证了Id 与差压ΔP 之间的单一因果关系.Id 与调零信号及反馈信号(量程信号)迭加后经电流放大电路放大成4-20mA 的 输出电流Io.由于深度的负反馈, Io 与Id 保持高度的线性.线性补偿电路:由于传感器的δ 室的电容电极存在分布电容,该电容使得δ 室的总电容值(见下 式分母)随差压的增加而增大的非线性因素无法忽略,从而使传感器的差模信号 Id 与ΔP 之间不存在线性关系.为克服分布点容所造成的非线性误差,在变送器线路中设计了线性补偿电路.该 电路使Ic 随ΔP 的增加而适当减少来补偿总电容值的变化,从而使Id 输出保持线 性.线性调整是通过电位器R24实现的.补偿的结果可使非线性误差小于+/-1%..B:放大及输出限幅电路:放大及输出限幅电路的作用是把电容电流转换成符合仪表控制要求的标准信号, 如4-20MA.如同振荡控制电路,输出放大同样采用深度负反馈,通过电位器调整反馈量从而改 变放大器的增益进行量程调整.要注意的是,该调整会影响零点!零点是通过对IC3的偏置电压进行调整实现的,同时,对偏置电压分挡调节实现零 点的迁移.同样情况,零点的变动会影响满度值(但不是跨度),因此上述调整要反复 进行!这与智能变送器不同!为了限制输出电流的最大值,电路利用晶体管饱和结电压,构成30MA 限流电路. 上述电路将变送器的电路控制在2.7MA 至30MA 之间.C:阻尼电路:为使变送器具有抑制输入差压瞬间变动对输出电流的干扰,电路中设有阻容式时 间常数电路,用来调整阻尼系数(0.2S-1.67S)1212Ci Ci Ci Ci IcId +-=1212Ci Ci Ci Ci Ic Id +-=D:零点及量程的温度补偿:根据变送器模头的正,负温度系数,电子电路内设置了负温度系数的热敏电阻来补偿零点及量程的误差.零点的温度补偿电阻在仪表出厂时经过计算机测试系统的精确选定,以保证补偿的最佳结果.<1151 电容式压力变送器电原理图>E:仪表的输入电路:D14的作用是为保证指示表头未接入时的输出电流通路,D13除起稳压作用外,还起电源反向保护作用.由于变送器电子电路内部为电容藕合接地,因此,如使用兆欧表检查对地绝缘电阻时, 其输出电压不宜超过100V!2.仪表的选型安装:2-1: 1151的工作类型及相应量程:1151变送器按用途不同分为差压,表压,绝压等类型.除此以外,共有8种量程可选. 表压范围从7.5Kpag到41369Kpag ,差压范围从7.5Kpa到6895 Kpa, 绝压范围从37Kpa到6895 Kpa. 此技术指标1152型核表与其一样.2-2: 静压的限制:静压范围对电力应用十分重要,因此有必要关注.例如:DP 型变送器量程4,5,零点误差为2000Psi 下+/-0.25%URL!量程误差可修正至:+/-0.25%输入读数./1000Psi.对于1151DP系列产品,任意一侧压力加至0-13.79Mpa时,不会引起损坏!同样,在上述静压范围内所有性能指标保持不变.对于1151HP系列产品, 任意一侧压力加至0psia-4500psig(0-31Mpa)时,不会引起损坏! 同样,在上述静压范围内所有性能指标保持不变对于1151AP系列产品,为13.79Mpa.对于1151GP系列产品,其安全使用范围示量程的不同而不同,范围应在13.79Mpa-51.71Mpa.2-3: 量程可调范围:当使用差压变送器测量流量时, 量程可调范围变得十分重要.量程可调范围的定义是: URV/MINIMUN SPAN!例如: 1151S: 50:1; 1152D/A 6:12-4: 安装不当对仪表的最终性能影响很大.常见的安装问题大致有:1.泄漏2.摩擦损失3.气体引压管中有液体或液体引压管中有气体.(压头误差)4.测差压时,引压管温度不等引起密度变化(压头误差)5.变送器安装不当.针对气体,液体,蒸汽应用的不同安装.2-5:仪表的投运1.把排气,排液工作.2.测量液体,蒸气时应先行充液.3.差压变送器投运时,应避免单向受压.即:开平衡阀>高压侧>低压侧>关平衡阀4.清零.5.调阻尼.6.手操器的应用.使用手操器可以大大方便用户对智能仪表的现场组态,调校及故障诊断.对使用HART通讯协议的仪表,其最小负载电阻为250欧姆!现有的最新手操器型号为375型.你必须了解每一个仪表的DDS菜单以便熟练操作.通过操作培训,你可以掌握必要的步骤. 常用的功能菜单包括:1.BASIC SETUP(基本设置)在此菜单下,你可以完成:A.修改工程变量的单位及输出量程;B.工艺位号;C.输出变量的开方;D.输出变量的阻尼时间常数.2. DIAGNOTICS AND SERVICE(诊断及服务) 在此菜单下,你可以完成:A.廻路测试;B.传感器的校验,主要为传感器清零;(ZERO TRIM)2.PROCESS VARIABLES(过程变量)在此菜单下,你可以观察:压力变量;4-20MA输出等主要参数. 275型手操器的外形与键盘分布.<1151S 的菜单树><375手操器的键盘>3.模拟输出仪表的调校:智能式压力变送器因采用高性能的微处理器,因此,其线性化和各种补偿均自动进行. 但是,通常的模拟输出仪表(大多数核级变送器属于此类)的补偿只能通过分立电子电路经人工完成.1151变送器的现场调校包括:*安装零点的调整.* 阻尼的调整. ( 0.2-1.67S)* 迁移量的调整.* 线性度矫正.* 静压的补偿调校.*此5项功能1152与其一样!3-1.现场调零E.安装变送器,释放或平衡仪表压力,并送电.F.等待仪表稳定.G.松开仪表的名牌,使用改锥调正零点螺母,使仪表输出4MA.此调正不会影响20MA的状态.任何由于安装引起的零点,可以用此法消除.3-2.迁移:A.迁移量: 指零点的位置与仪表的当前量程跨度的百分比%.B.迁移范围:迁移后的零点及量程不应超过仪表的最大允许量程.C.大范围内的迁移须调整电子板上的跳线. (请参考跳线图)D.先进行零点基础上的量程校准,再进行迁移.E.负迁移为600%,正迁移为500%,迁移不影响SPAN.<正负迁移图> ZERO ELEVATION : 负迁移.ZERO SUPPRESSION: 正迁移.<迁移跳线>3-3.线性化调整.A.通常无须进行.B.如需调整,则:1.加50%量程压力,2.记录该点的输出误差值. (mA)3.将此值乘以6后再乘以仪表的当前的量程比.4.如果上述值为负,则将其加在20mA上,反之减去.5.使用该输出值重校量程(即加满量程输入压力时调整阻尼电位器).下图为线性及阻尼调整电位器.3-4.阻尼调整.可通过下图组尼调整螺钉进行.出厂时为0.2S,最大可调整为16.67S.3-5.静压的补偿:A.静压影响定义为:每1000Psig 静压对仪表标定量程的偏移误差.仅对差压变送器有意义!B.有3 种办法计算补偿量:1.计算输入的压力,调校20MA.例如:RANGE-4,0-150H2O,静压1500PSI,查表得知补偿系数为:-0.0087,则有150+[(-0.0087X150)*1500/1000]=148.04H2O;施加上述压力作为量程值重新校准20MA.2.查表,找到给定压力下的输出值,加常压下的输入压力,调整量程电位器,校到此值.3.查表求得RANGE3-8的静压补偿系数.再计算相应输出.例如:RANGE-5 的系数为0.131,则,0.131*1500Psi/1000Psi=0.197ma.则CAL.POINT=20MA+0.197=20.197MA.将仪表输出标定到此值即可!<模头电路板>4: 故障的判断及排除:4-1. 当变送器出现故障时, 应首先排除外部电路及应用安装方面的因素.4-2. 当确认仪表需要分解检查时, 参照下图进行分解.4-3. 如凭目视未发现有元器件损坏,则进行模头电容的接地和绝缘测试.4-4. 参照模头电路板图, 使用100V以下的兆欧表测试接插件1-4脚对模头外壳的电阻,应大于10兆欧.4-5. 测试接插件第8脚对模头外壳的电阻,应为0 欧姆.4-6. 如上述测试正常,仍无法确定故障,应进行电子板更换测试,必要时,更换模头组件.<1151 变送器分解图>< 完 >。

电容式压力变送器的相关技术参数电容式压力变送器是一种常见的压力测量仪器，它通过测量法兰之间的压缩程度来计算被测介质压力的变化，并将这些变化转换为电信号输出。

在工业、冶金、化工、电力等各个领域得到广泛应用。

测量范围电容式压力变送器的测量范围是指变送器能够测量的压力范围，通常以最小测量值和最大测量值表示。

最小测量值是指在整个测量范围内最小的值，该值通常由压力测量元件的灵敏度决定。

最大测量值是指变送器能够测量的最大压力值，该值通常由变送器外壳的承压能力决定。

精度精度是指变送器输出信号与所测量的压力值之间差异的度量，它通常使用百分比来表示。

例如，精度为±0.5%的压力变送器指的是输出信号与实际压力值相差不超过0.5%。

稳定性稳定性是指变送器输出信号在时间内的稳定程度。

良好的稳定性能确保变送器在长期使用中，输出信号的波动不会超过一定范围。

稳定性通常用百分比来表示，例如，1年内稳定性为±0.2%的电容式压力变送器，指的是在1年的时间内，其输出信号波动不会超过0.2%。

温度影响温度是影响电容式压力变送器性能的一个重要因素。

变送器的温度影响通常分为零点漂移和灵敏度漂移两部分，零点漂移指变送器在不同温度下输出信号的偏移，灵敏度漂移指变送器灵敏度随温度变化的情况。

通常情况下，压力变送器的温度影响应该在一定的范围内，以保证其输出信号的准确性和稳定性。

响应时间响应时间是指从变送器接收到压力信号到输出信号达到稳定状态所需的时间。

响应时间越短，表示变送器对压力信号更加敏感，但在实际应用中，响应时间过短可能会增加误差和噪声。

介质特性介质特性是指被测介质的物理和化学属性，例如压力变送器的材料、密度、温度、粘度、腐蚀性等。

变送器的设计应该根据被测介质的特性进行选择和调整，以确保变送器能够正常工作。

总之，电容式压力变送器的相关技术参数包括测量范围、精度、稳定性、温度影响、响应时间以及介质特性等方面，这些参数决定了变送器的测量能力和应用范围。

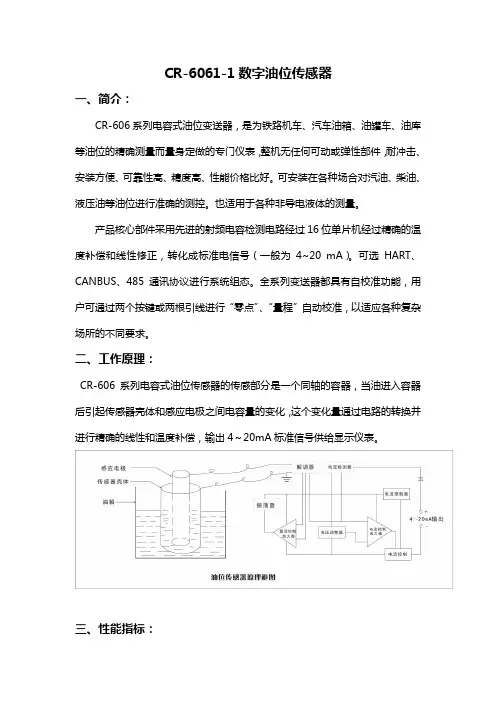

CR-6061-1数字油位传感器一、简介：CR-606系列电容式油位变送器，是为铁路机车、汽车油箱、油罐车、油库等油位的精确测量而量身定做的专门仪表，整机无任何可动或弹性部件，耐冲击、安装方便、可靠性高、精度高、性能价格比好。

可安装在各种场合对汽油、柴油、液压油等油位进行准确的测控。

也适用于各种非导电液体的测量。

产品核心部件采用先进的射频电容检测电路经过16位单片机经过精确的温度补偿和线性修正，转化成标准电信号（一般为4~20 mA）。

可选HART、CANBUS、485通讯协议进行系统组态。

全系列变送器都具有自校准功能，用户可通过两个按键或两根引线进行“零点”、“量程”自动校准，以适应各种复杂场所的不同要求。

二、工作原理：CR-606系列电容式油位传感器的传感部分是一个同轴的容器，当油进入容器后引起传感器壳体和感应电极之间电容量的变化，这个变化量通过电路的转换并进行精确的线性和温度补偿，输出4～20mA标准信号供给显示仪表。

三、性能指标：●检测范围：0.01~1m●精度: 0.2、0.5级●承压范围: -0.1MPa~0.1MPa●探极耐温: -100~150℃●环境温度: -40~70℃●储存温度：-55℃～+125℃●输出信号: 4～20mA、0-5V、RS485通讯、RS232通讯●供电电压: 12～28VDC（需经安全栅供电）●固定方式: 螺纹安装M20×1.5、M27×2，M18×1.5、M16×1法兰安装DN25、DN40、DN50。

特殊规格可按要求定制●探极直径: φ12、φ16、φ25●接湿材质: 316不锈钢、1Gr18Ni19Ti或聚四氟乙烯●长期稳定性: ≤0.2%FS/年，●温度漂移：≤0.02%FS/℃（在0～70℃范围内）●温度漂移：≤0.02%FS/℃（在0～70℃范围内）●防爆等级：本安ExiaⅡC T6 隔爆ExdⅡC T5●防护等级：IP65●本安参数：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.042uf， Li：0mH 四、仪表特点：▲结构简单，无任何可动或弹性元部件，因此可靠性极高，维护量极少。

HR-1151、3051差压/压力变送器概述用途HR-1151、3051系列电容式变送器可应用于石化、冶金、电力、食品、医药、造纸和纺织等工业部门，用来检测流体的差压、压力、液位、界面和密度等参数，与节流孔板配用，还可用于测量流量。

它将被测信号转换成4～20mA.DC，传送给显示、计算、调节或控制等仪表，可组成各种自控系统。

开发背景虹润精密仪器有限公司借鉴国外先进技术，组织了国内变送器设计和制造的专业技术人员，经过多年的不懈努力，研制和开发成功了这一系列精度高、性能稳定与可靠性好的电容式变送器。

公司的开发思路：“在保持和发扬国外同类产品优良性能的基础上，根据用户多年来的反映要求，不断完善产品结构、工艺和性能检测技术，以确保变送器在线运行中，具备满意的综合精度和可靠性。

”公司还根据不同的用户需要，开发不同技术层面的产品，如采用模拟放大器的普通型产品；采用按键调整和微处理器的数字型产品；以及采用HART协议通讯的智能型产品。

我公司生产的电容式变送器自96年投放市场以来，出厂产品的开箱和一次投运合格率均达100％，产品的高性价比和良好的售后服务，已被国内的众多大中企业所认可。

产品特点●精度高，性能稳定●二线制，4～20mA输出。

●采用固体δ室元件，接插式印刷电路板，抗振性强。

●量程、零点大范围连续可调。

●单向过载保护性能好。

●零部件互换性、通用性好，经久耐用。

●品种规格齐全。

●安装方便，使用场合广泛，户外、防爆、高温和强腐蚀环境均可。

针对HR-3051型智能压力/差压变送器还具备以下特点：●微处理器的使用智能变送器的灵活性增大、功能增强。

●智能电子部件仅由一块线路板组成，优越性更强，可靠性更高。

●量程比为10：1或15：1。

●量程范围宽：0-25Pa～42Pa。

●就地按键调整零点和量程。

●可更新现成的各种3051模拟式变送器为智能变送器。

●符合HART协议，可用HART通讯器与本智能表进行双向通讯而不中断输出信号。
