3电容式压力变送器的校验

实验报告课程名称： 热工信号处理技术及实验 指导老师：成绩：_________________ 实验名称： 电容式压力（差压）变送器的调整与校验 实验类型： 同组学生姓名：_______________一、实验目的（1）了解电容式压力(差压)变送器的性能、结构和安装方法。

（2）学习电容式压力（差压）变送器的零位、量程、零点迁移、线性度以及阻尼的调整方法。

（3）了解变送器校验时和现场使用时的接线方法。

二、仪器与设备（1）建议选用CECY —150低压力变送器，其规格为，量程0~160kPa 到0~1000kPa 连续可调，精确度等级为0.35级，输出信号为4~20mA ，DC 二线制。

（2）精密活塞式压力计，0.05级。

（3）稳压电源，24V ，DC ，±10%可调。

（4） 负载电阻，电阻箱0~1k Ω±0.1%。

（5）标准电阻，250Ω±0.01%，0.5W 。

（6）数字电压表，0~5V ±0.05%（或相当精确度的电位差计）。

（7）直流电流表，0~50mA ，0.1级。

三、变送器的结构及工作原理电容式压力（差压）变送器主要由测压部件4和转换放大器1两大部分组成（组图1所示）。

测压部件的中心部分是差动电容膜盒。

膜盒的中心感压膜片5和两边弧形电容固定电板8形成电容和.当无压力信号时，两电容电极之间距离相等。

设其间距为，此时电容为式中 ——硅油的介电常数；S ——电容极板的面积。

当被测压力加在膜盒的隔离膜片上时，压力由腔内硅油通过网状电极板传递到中心感压膜片上，中心感压膜片产生位移，这时和不再相等：;差动电容的简化测量电路如图2所示，图中e 为高频电源电压，两侧电容回路的电流分别为;装订线专业： 姓名：学号： 日期： 地点：在设计电路时时，()为输出信号，所以由于中心感压膜片的位移与压力P 成正比，即式中 K ——与膜片刚性表面和面积有关的系数。

所以其中由上式可知，在I=常数，膜片性质、尺寸一定时，输出信号只与中心感压膜片感受的压力有关，而与硅油的介电常数、高频供电频率f 、电压幅值等无关，这样可大大提高变送器的精确度。

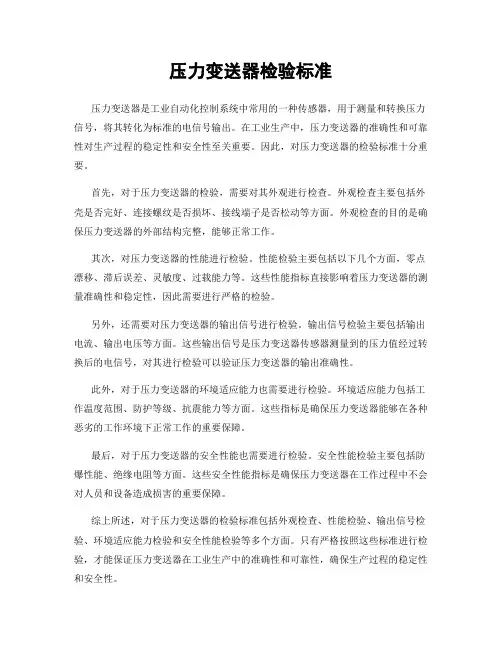

压力变送器检验标准压力变送器是工业自动化控制系统中常用的一种传感器，用于测量和转换压力信号，将其转化为标准的电信号输出。

在工业生产中，压力变送器的准确性和可靠性对生产过程的稳定性和安全性至关重要。

因此，对压力变送器的检验标准十分重要。

首先，对于压力变送器的检验，需要对其外观进行检查。

外观检查主要包括外壳是否完好、连接螺纹是否损坏、接线端子是否松动等方面。

外观检查的目的是确保压力变送器的外部结构完整，能够正常工作。

其次，对压力变送器的性能进行检验。

性能检验主要包括以下几个方面，零点漂移、滞后误差、灵敏度、过载能力等。

这些性能指标直接影响着压力变送器的测量准确性和稳定性，因此需要进行严格的检验。

另外，还需要对压力变送器的输出信号进行检验。

输出信号检验主要包括输出电流、输出电压等方面。

这些输出信号是压力变送器传感器测量到的压力值经过转换后的电信号，对其进行检验可以验证压力变送器的输出准确性。

此外，对于压力变送器的环境适应能力也需要进行检验。

环境适应能力包括工作温度范围、防护等级、抗震能力等方面。

这些指标是确保压力变送器能够在各种恶劣的工作环境下正常工作的重要保障。

最后，对于压力变送器的安全性能也需要进行检验。

安全性能检验主要包括防爆性能、绝缘电阻等方面。

这些安全性能指标是确保压力变送器在工作过程中不会对人员和设备造成损害的重要保障。

综上所述，对于压力变送器的检验标准包括外观检查、性能检验、输出信号检验、环境适应能力检验和安全性能检验等多个方面。

只有严格按照这些标准进行检验，才能保证压力变送器在工业生产中的准确性和可靠性，确保生产过程的稳定性和安全性。

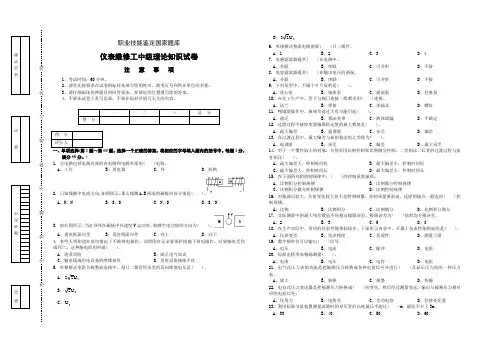

职业技能鉴定国家题库仪表维修工中级理论知识试卷注 意 事 项1、考试时间：90分钟。

2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一 二 三 总 分 得 分得 分 评分人一、单项选择(第1题～第60题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题1分，满分60分。

)1. 全电路包括电源内部的内电路和电源外部的( )电路。

A 、工作B 、用电器C 、外D 、转换2. 已知线圈中电流方向，如图所示，那么线圈A 、B 两端的磁极应该分别是( )。

A 、N 、NB 、S 、SC 、N 、SD 、S 、N3. 如右图所示，当直导体在磁场中以速度V 运动时，则感生电动势的方向为( )。

A 、垂直纸面向里B 、垂直纸面向外C 、向上D 、向下4. 有些人明知道在某些情况下不准带电操作，却冒险在无必要保护措施下带电操作，结果触电受伤或死亡。

这种触电原因叫做( )。

A 、违章冒险B 、缺乏电气知识C 、输电线或用电设备的绝缘损坏D 、用电设备接地不良5. 单相桥式电阻负载整流电路中，每只二极管所承受的反向峰值电压是( )。

A 、 2U 22 B 、 2U 2 C 、2UD 、 2U 236. 单相桥式整流电路需要( )只二极管。

A 、1B 、2C 、3D 、4 7. 电感滤波器通常( )在电路中。

A 、并联B 、串联C 、可并串D 、不接 8. 电容滤波器通常( )在输出电压的两端。

A 、并联B 、串联C 、可并串D 、不接 9. 下列泵型中，不属于叶片泵的是( )。

A 、离心泵B 、轴流泵C 、旋涡泵D 、柱塞泵 10. 在化工生产中，管子与阀门连接一般都采用( )连接。

A 、法兰B 、焊接C 、承插式D 、螺纹 11. 精馏塔操作中，液相负荷过大有可能引起( )。

压力变送器的种类压力变送器常见问题解决方法压力变送器是一种将压力转换成气动信号或电动信号进行掌控和远传的设备。

它能将测压元件传感器感受到的气体、液体等物理压力参数变化成标准的电信号（如4～20mADC等），以供应指示报警仪、记录仪、调整器等二次仪表进行测量、指示和过程调整。

基本介绍压力变送器是工业实践中为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等浩繁行业。

压力变送器有电动式和气动式两大类。

电动式的统一输出信号为0～10mA、4～20mA或1～5V等直流电信号。

气动式的统一输出信号为20～100Pa的气体压力。

压力变送器按不同的转换原理可分为力（力矩）平衡式、电容式、电感式、应变式和频率式等，下面简单介绍几种压力（差压）变送器的原理、结构、使用、检修和校验等学问。

压力变送器的紧要作用把压力信号传到电子设备，进而在计算机显示压力其原理大致是：将水压这种压力的力学信号变化成电流（4—20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系。

所以，变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力接受大气压或真空，作用在元（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

压力变送器是由测量膜片与两侧绝缘片上的电极各构成一个电容器。

当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节。

压力变送器是一种用于测量工艺管道或罐体中气体、液体或蒸汽等液位的压力差，并将通过数据的转换、开方将测量的差压值转换成电流信号输出。

在日常的操作使用当中，总是避开不了会显现这样那样的故障情况。

面对压力变送器的故障现象，我们该如何解决呢。

（1）调查法：回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维护和修理。

实验报告课程名称：热工信号处理技术及实验指导老师：张政江成绩：_________________实验名称：电容式压力（差压）变送器的调整与校验实验类型：同组学生姓名：_______________ 一、实验目的（1）了解电容式压力(差压)变送器的性能、结构和安装方法。

（2）学习电容式压力（差压）变送器的零位、量程、零点迁移、线性度以及阻尼的调整方法。

（3）了解变送器校验时和现场使用时的接线方法。

二、仪器与设备（1）建议选用CECY—150低压力变送器，其规格为，量程0~160kPa到0~1000kPa连续可调，精确度等级为0.35级，输出信号为4~20mA，DC二线制。

（2）精密活塞式压力计，0.05级。

（3）稳压电源，24V，DC，±10%可调。

（4）负载电阻，电阻箱0~1kΩ±0.1%。

（5）标准电阻，250Ω±0.01%，0.5W。

（6）数字电压表，0~5V±0.05%（或相当精确度的电位差计）。

（7）直流电流表，0~50mA，0.1级。

三、变送器的结构及工作原理电容式压力（差压）变送器主要由测压部件4和转换放大器1两大部分组成（组图1所示）。

测压部件的中心部分是差动电容膜盒。

膜盒的中心感压膜片5和两边弧形电容固定电板8形成电容和.当无压力信号时，两电容电极之间距离相等。

设其间距为，此时电容为式中——硅油的介电常数；S——电容极板的面积。

当被测压力加在膜盒的隔离膜片上时，压力由腔内硅油通过网状电极板传递到中心感压膜片上，中心感压膜片产生位移，这时和不再相等：;差动电容的简化测量电路如图2所示，图中e为高频电源电压，两侧电容回路的电流分别为;装订线在设计电路时时，()为输出信号，所以由于中心感压膜片的位移与压力P 成正比，即式中 K ——与膜片刚性表面和面积有关的系数。

所以其中由上式可知，在I=常数，膜片性质、尺寸一定时，输出信号只与中心感压膜片感受的压力有关，而与硅油的介电常数、高频供电频率f 、电压幅值等无关，这样可大大提高变送器的精确度。

差压、压力变送器校准规范FJYX-CL-D03 1、概述本规范适用于使用中、修理后的DDZ—Ⅲ型电动单元组合仪表中差压、压力变送器以及电容式差压、压力变送器（一下简称“仪表”）的校准。

该仪表可以用来连续测量液体、蒸汽和气体的压力、差压、负压与节流装置配合可连续测量上述介质的流量，还可以用来测量液位等参数，并将被测参数转换成4—20mA直流电流信号输出，与其他仪器配合，可以组成自动测量、记录、调节、控制等系统。

其它压力转换成电量程的仪表，均可参照本规范的有关项目校准。

2、技术要求2.1仪表内部应整洁，零部件应完整，可调部件应灵活、可靠。

2.2输出电流：4—20mADC。

2.3基本误差：0.5﹪.根据测量范围的不同基本误差也不同，校准时以说明书为准。

2.4负载电阻：250Ω。

2.5来回变差：<基本误差的绝对值。

3、校准项目3.1基本误差校准3.2来回变差校准4、校准方法4.1基本误差校准校准接线图a)Ⅲ型及电容式仪表接线图按校准接线图接线，通电预热，接着按不同测量范围被校仪表选择输入标准信号，校准应在仪表输出为4.00、8.00、12.00、16.00、20.00mA或其它附近至少五个点上进行，根据测量范围确定各校准点所对应的输入压力标准值，均匀的增加输入压力，使其输入值分别达到校准点输入压力标准值，并读取各校准点相对应的输出实际值，然后逐渐减小输入压力，进行反行程校准。

—As基本误差的计算公式：δA=Ad式中：δA——正（反）行程的基本误差；——正（反）行程时仪表输出实际值；AdAs——校准点仪表输出标准值。

4.2回程误差的校准：仪表的回程误差，校准可与基本误差校准同时进行。

回程误差计算公式：△A=∣A1-A2∣式中：△A—回程误差；A1、A2—分别表示正、反行程时，同一校准点仪表输出实际值。

5、校准条件5.1校准环境条件校准环境温度0-35℃，相对湿度<85﹪5.2校准用设备5.2.1标准压力计：能平稳地输出被校仪表所需的压力信号及显示实施的压力准确度等级不低于0.025级（测量范围-0.1～1MPa）。

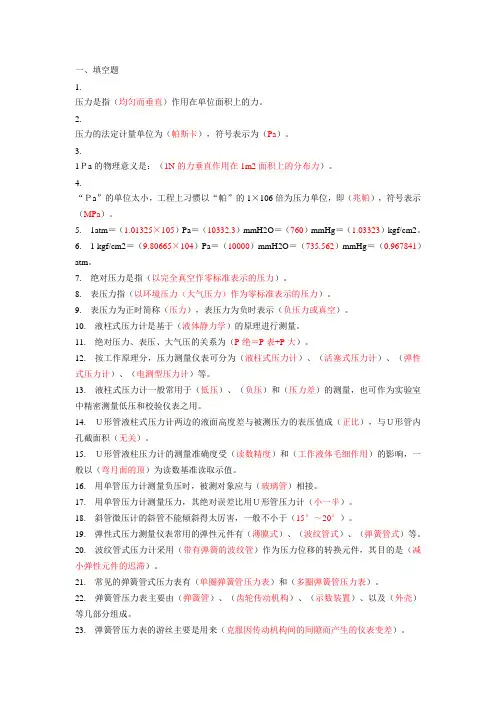

一、填空题1.压力是指（均匀而垂直）作用在单位面积上的力。

2.压力的法定计量单位为（帕斯卡），符号表示为（Pa）。

3.1Ｐa的物理意义是：（1N的力垂直作用在1m2面积上的分布力）。

4.“Ｐa”的单位太小，工程上习惯以“帕”的1×106倍为压力单位，即（兆帕），符号表示（MPa）。

5.1atm＝（1.01325×105）Pa＝（10332.3）mmH2O＝（760）mmHg＝（1.03323）kgf/cm2。

6. 1 kgf/cm2＝（9.80665×104）Pa＝（10000）mmH2O＝（735.562）mmHg＝（0.967841）atm。

7.绝对压力是指（以完全真空作零标准表示的压力）。

8.表压力指（以环境压力（大气压力）作为零标准表示的压力）。

9.表压力为正时简称（压力），表压力为负时表示（负压力或真空）。

10.液柱式压力计是基于（液体静力学）的原理进行测量。

11.绝对压力、表压、大气压的关系为（P绝＝P表+P大）。

12.按工作原理分，压力测量仪表可分为（液柱式压力计）、（活塞式压力计）、（弹性式压力计）、（电测型压力计）等。

13.液柱式压力计一般常用于（低压）、（负压）和（压力差）的测量，也可作为实验室中精密测量低压和校验仪表之用。

14.Ｕ形管液柱式压力计两边的液面高度差与被测压力的表压值成（正比），与Ｕ形管内孔截面积（无关）。

15.Ｕ形管液柱压力计的测量准确度受（读数精度）和（工作液体毛细作用）的影响，一般以（弯月面的顶）为读数基准读取示值。

16.用单管压力计测量负压时，被测对象应与（玻璃管）相接。

17.用单管压力计测量压力，其绝对误差比用Ｕ形管压力计（小一半）。

18.斜管微压计的斜管不能倾斜得太厉害，一般不小于（15°～20°）。

19.弹性式压力测量仪表常用的弹性元件有（薄膜式）、（波纹管式）、（弹簧管式）等。

20.波纹管式压力计采用（带有弹簧的波纹管）作为压力位移的转换元件，其目的是（减小弹性元件的迟滞）。

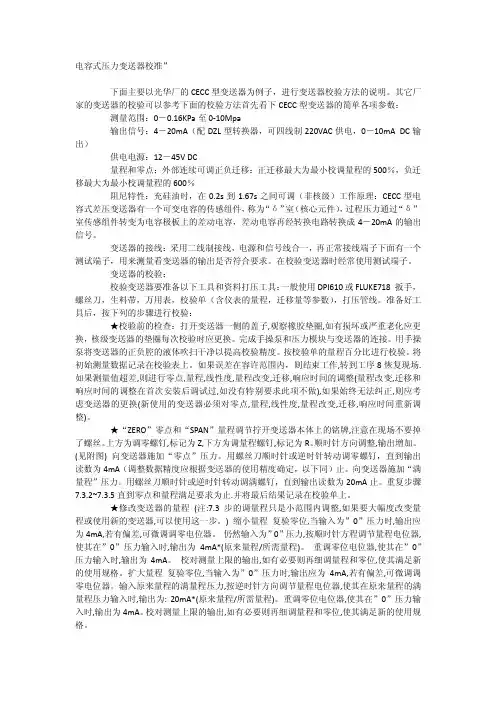

电容式压力变送器校准”下面主要以光华厂的CECC型变送器为例子，进行变送器校验方法的说明。

其它厂家的变送器的校验可以参考下面的校验方法首先看下CECC型变送器的简单各项参数：测量范围：0－0.16KPa至0-10Mpa输出信号：4－20mA（配DZL型转换器，可四线制220VAC供电，0－10mA DC输出）供电电源：12－45V DC量程和零点：外部连续可调正负迁移：正迁移最大为最小校调量程的500％，负迁移最大为最小校调量程的600％阻尼特性：充硅油时，在0.2s到1.67s之间可调（非核级）工作原理：CECC型电容式差压变送器有一个可变电容的传感组件，称为“δ”室（核心元件），过程压力通过“δ”室传感组件转变为电容极板上的差动电容，差动电容再经转换电路转换成4－20mA的输出信号。

变送器的接线：采用二线制接线，电源和信号线合一，再正常接线端子下面有一个测试端子，用来测量看变送器的输出是否符合要求。

在校验变送器时经常使用测试端子。

变送器的校验：校验变送器要准备以下工具和资料打压工具：一般使用DPI610或FLUKE718 扳手，螺丝刀，生料带，万用表，校验单（含仪表的量程，迁移量等参数），打压管线。

准备好工具后，按下列的步骤进行校验：★校验前的检查：打开变送器一侧的盖子,观察橡胶垫圈,如有损坏或严重老化应更换，核级变送器的垫圈每次校验时应更换。

完成手操泵和压力模块与变送器的连接。

用手操泵将变送器的正负腔的液体吹扫干净以提高校验精度。

按校验单的量程百分比进行校验。

将初始测量数据记录在校验表上。

如果误差在容许范围内，则结束工作,转到工序8恢复现场. 如果测量值超差,则进行零点,量程,线性度,量程改变,迁移,响应时间的调整(量程改变,迁移和响应时间的调整在首次安装后调试过,如没有特别要求此项不做),如果始终无法纠正,则应考虑变送器的更换(新使用的变送器必须对零点,量程,线性度,量程改变,迁移,响应时间重新调整)。

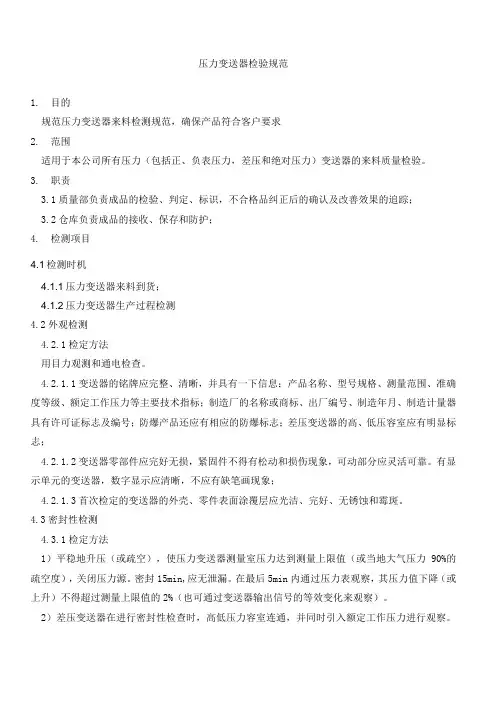

压力变送器检验规范1.目的规范压力变送器来料检测规范，确保产品符合客户要求2.范围适用于本公司所有压力（包括正、负表压力，差压和绝对压力）变送器的来料质量检验。

3.职责3.1质量部负责成品的检验、判定、标识，不合格品纠正后的确认及改善效果的追踪；3.2仓库负责成品的接收、保存和防护；4.检测项目4.1检测时机4.1.1压力变送器来料到货；4.1.2压力变送器生产过程检测4.2外观检测4.2.1检定方法用目力观测和通电检查。

4.2.1.1变送器的铭牌应完整、清晰，并具有一下信息：产品名称、型号规格、测量范围、准确度等级、额定工作压力等主要技术指标；制造厂的名称或商标、出厂编号、制造年月、制造计量器具有许可证标志及编号；防爆产品还应有相应的防爆标志；差压变送器的高、低压容室应有明显标志；4.2.1.2变送器零部件应完好无损，紧固件不得有松动和损伤现象，可动部分应灵活可靠。

有显示单元的变送器，数字显示应清晰，不应有缺笔画现象；4.2.1.3首次检定的变送器的外壳、零件表面涂覆层应光洁、完好、无锈蚀和霉斑。

4.3密封性检测4.3.1检定方法1）平稳地升压（或疏空），使压力变送器测量室压力达到测量上限值（或当地大气压力90%的疏空度），关闭压力源。

密封15min,应无泄漏。

在最后5min内通过压力表观察，其压力值下降（或上升）不得超过测量上限值的2%（也可通过变送器输出信号的等效变化来观察）。

2）差压变送器在进行密封性检查时，高低压力容室连通，并同时引入额定工作压力进行观察。

4.3.1.1压力变送器的测量部分在承受测量压力上限时（差压变送器为额定工作压力），不得有泄漏现象。

4.4绝缘电阻检测4.4.1检定方法断开压力变送器电源，将电源端子与输出端子分别短接。

用绝缘电阻表分别测量电源端子与接地端子（外壳），电源端子与输出端子，输出端子与接地端子（外壳）之间的绝缘电阻。

测量时，应稳定5s后读数。

（注：电容式压力变送器实验时，应使用输出电压为100V的绝缘电阻表）。

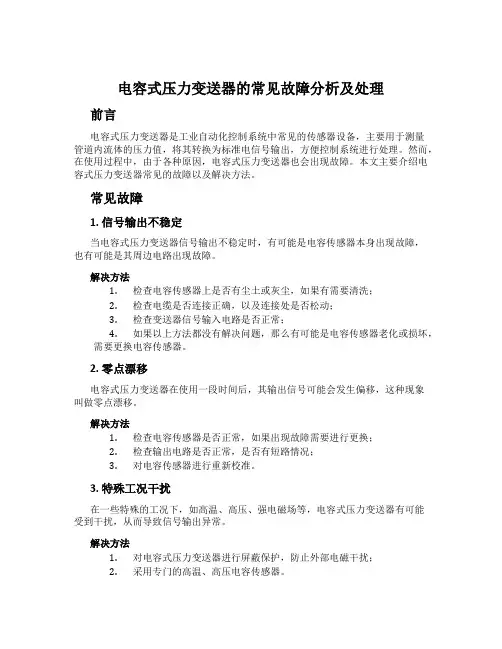

电容式压力变送器的常见故障分析及处理前言电容式压力变送器是工业自动化控制系统中常见的传感器设备，主要用于测量管道内流体的压力值，将其转换为标准电信号输出，方便控制系统进行处理。

然而，在使用过程中，由于各种原因，电容式压力变送器也会出现故障。

本文主要介绍电容式压力变送器常见的故障以及解决方法。

常见故障1. 信号输出不稳定当电容式压力变送器信号输出不稳定时，有可能是电容传感器本身出现故障，也有可能是其周边电路出现故障。

解决方法1.检查电容传感器上是否有尘土或灰尘，如果有需要清洗；2.检查电缆是否连接正确，以及连接处是否松动；3.检查变送器信号输入电路是否正常；4.如果以上方法都没有解决问题，那么有可能是电容传感器老化或损坏，需要更换电容传感器。

2. 零点漂移电容式压力变送器在使用一段时间后，其输出信号可能会发生偏移，这种现象叫做零点漂移。

解决方法1.检查电容传感器是否正常，如果出现故障需要进行更换；2.检查输出电路是否正常，是否有短路情况；3.对电容传感器进行重新校准。

3. 特殊工况干扰在一些特殊的工况下，如高温、高压、强电磁场等，电容式压力变送器有可能受到干扰，从而导致信号输出异常。

解决方法1.对电容式压力变送器进行屏蔽保护，防止外部电磁干扰；2.采用专门的高温、高压电容传感器。

4. 漏电或短路如果电容式压力变送器发生漏电或短路，会导致输出信号异常，甚至对设备进行损坏。

解决方法1.检查电容传感器连接是否正确，以及连接处是否松动；2.检查输出电缆是否出现漏电或短路；3.如果以上方法都没有解决问题，那么需要更换电容传感器。

总结在使用电容式压力变送器的过程中，有可能会出现以上故障，需要采取相应的措施来解决故障，保证其正常使用。

同时，我们也要为了防止电容式压力变送器出现故障，保持操作规范，做好日常维护，及时处理异常情况，这样才能让工业自动化控制系统平稳运行。

电容式压力变送器工作原理
电容式压力变送器是一种常用的压力测量仪器，其工作原理是利用两块金属电极之间的电容变化来实现压力测量。

它主要由两个金属平板电极组成，当有压力作用在电容器的绝缘层上时，其中一个电容器的电极会随着压力的变化而发生位移。

当没有压力作用在电容器上时，两个金属电极之间的电容C0
为静态电容。

当有压力作用在电容器上时，导致电容器的一个电极发生位移，使得两个电极之间的距离发生变化，进而导致电容C发生变化。

通过测量电容C和静态电容C0的差值，可
以得到压力的大小。

为了测量电容的变化，通常会将电容式压力变送器与一定的电路进行连接。

这个电路可以将电容的变化转换为输出信号，常用的转换方式包括通过改变电容器的谐振频率、利用电容的电量变化等。

经过一定的放大、滤波和线性校正处理，最终可以得到与压力大小成正比的电压或电流信号。

值得注意的是，电容式压力变送器的电容变化与压力的变化成正比，即压力越大，电容变化越大。

通过校准和调整，可以使得输出信号与实际压力之间的关系达到良好的线性。

电容式压力变送器具有量程宽、测量精度高、响应速度快等特点，被广泛应用于工业自动化控制系统中的压力测量与控制领域。

压力变送器常见故障及处理方法摘要：压力变送器作为现代工业控制领域的一种精密传感类器件类型,其在水利工程,轨道交通工程,智慧建筑,工业控制,石油化工,船舶制造及航空航天等行业有着非常广泛而又重要的用途。

文章对压力变送器分类及工作原理进行阐述,并对压力变送器安装和使用比较常见的几种故障类型进行分析,并有针对性的给出故障解决方法,目的是能提升压力变送器应用可靠性。

关键词:压力变送器；传感器件远传故障的处理一、前言压力变送器在现代工业领域属于精密传感设备范畴,它可以把压力反馈变成气动信号或者电信号,然后远传和控制。

压力变送器作为重要热工计量设备之一,在多门类压力计量领域有着非常成熟的运用,特别适用于压差,表压,真空度,液位,绝压及比重的计量,其精度较高,操作方便,而在量程比和自诊断上有着比较突出的运用优势。

随着传感计量技术飞速发展和工业领域压力变送器应用实践不断累积,当前已开发出压电式,压阻式,电容式几种型号压力变送器以满足不同的功能要求,对工业领域远传和控制起着非常大的推动作用。

二、压力变送器综述2.1压力变送器工作原理及使用特性电阻应变片作为压力变送器的关键部分,对压力变化感知非常灵敏,采用金属或者半导体作为材料的电阻应变片可以把从待测物体端得到的压力变成电信号。

电阻应变片是和容力电阻应变板基体结构之间形成紧密地配合,当其基体材料受到一定压力作用产生一定形变幅度后,电阻应变片内部还会同时产生其他不同的程度上的电阻形变,进而导致电阻应变片截面上相应的电阻值也就会因此产生了相应程度的变化,最后体现在电阻两端负载电压值发生变化。

2.2压力变送器分类针对于其在不同压力行业上应用中的压力场景的类型特点和产品自身的内部电路结构特性等产生的一些结构区别,常用到的压力变送器内部结构大致有压阻式压力变送器,压电式压力变送器,应变容式压力变送器和电容式压力变送器等十几种结构类型。

其中压阻式电容式压力电容器在内部分别设有了两块印有电阻标志图案的感压电容膜片,在反向感应压电陶瓷容器腔内流过工作电流时便可瞬间产生出一个为惠斯的通电桥值信号并还可以再配合压阻效应等综合作用从而可产生另一组与正向感压电陶瓷容器值信号呈正比例相关桥值信号的电压信号,而反压电式压电容器则只设在了正向的感应压电瓷容器内部和反向电容感应和压电陶瓷容器表面电阻之间实现能量的转换时可正常进行工作。

常用压力变送器培训试题单位班组姓名成绩一、填空题（共70分，每空2分）1 •电容式压力传感器的工作原理是通过弹性元件的 ____________ 来改变_________ 的大小。

2 •电容式压力变送器的测量膜片之间填充的导压介质为_______ 。

3•由于硅油具有______________ 的特点，所以用于膜片间的填充介质。

4.电容式差压变送器检测元件分为________ 和_________ ,使用过程中不要接反。

5•我厂使用的模拟量的压力变送器线制是__________ ，信号制是___________ 。

6•在流动的液体中安装压力变送器时，安装的位置要选择在管路的__________ 安装，这样可以避免积聚的液体进入到_________________ 中，影响 ________ 。

7.在使用压力变送器测量管道气体时，安装的位置要选择在管路的__________ 安装，这样可以避免管路中的杂质进入到_______________ 中。

8 •轧线使用的压力变送器供电电压等级为 ____________ 。

9•贺德克EDS300系列的压力开关中SP1是____________ ，当实际值大于SP1设定值时，SP1指示灯____________ 。

10•贺德克EDS300系列的压力开关中HY1是 ________________ ，当实际值大于_ 时，SP1指示灯点亮，当实际值小于时，SP1指示灯熄灭。

11 •贺德克EDS300系列的压力开关中模拟量输出的信号制是_____________ 。

12•贺德克EDS300系列的压力开关中想要设定SP1值，需要按_____________进入。

13. _____________________________ 贺德克EDS300系列的压力开关中设定开关输出类型中，输出为常开点的设置为，把S1中的数值改为，输出为常闭点的设置方法是把把S1中的数值改为_____ 。

电容式差压变送器的正反行程电容式差压变送器是一种常用的工业自动化传感器，它主要用于测量两个压力信号之间的差异，并将其转换为电信号进行传输和处理。

在工业实践中，对于电容式差压变送器的正反行程，也是一个需要了解和掌握的重要事项。

正行程是指当差压变送器的两个压力端口中较高的压力逐渐增加时，所测得的电压信号也逐渐增加的过程。

在这个过程中，电容式差压变送器通过电容传感器和放大器将差压信号转化为电信号，然后在一定程度上反映被测压力的变化情况。

这个正行程过程是相当稳定的，可以用来精确计量各种压力变化的变化情况。

反行程是指当差压变送器的两个压力端口中较低的压力逐渐增加时，所测得的电压信号也逐渐增加的过程。

与正行程相比，反行程对于电容式差压变送器的工作要求更高，因为在反行程过程中，电容式差压变送器需要克服许多因变形而产生的误差，以保持测量的准确性和精度。

因此，反行程的测量需要更加专业的测量设备和精准的校准和标定。

在实际的工业应用中，我们也需要注重电容式差压变送器的正反行程问题。

首先，我们需要在安装电容式差压变送器时，确保正、反两行程均可靠、可达，并考虑到制造商指定的最大操作范围。

其次，在使用过程中，我们需要时常对电容式差压变送器进行校准和检查，以保证其正反行程的精度和准确性。

最后，在处理传感器输出信号时，一定要对正反行程进行特别考虑，以充分利用其数据和信息特征，并避免误操作和数据丢失。

综上所述，电容式差压变送器的正反行程对于工业自动化传感器的应用和工作具有重要的意义和价值。

我们需要了解其正反行程的特点和应用，以充分利用和优化其工作和应用效果。

积极且正确地处理电容式差压变送器的正反行程问题，是提高工业智能化水平，促进工业发展的必然需要。

《化工仪表与自动化》习题集一、填空1、按误差数值表示的方法，误差可分为、、。

2、非线性误差是指检验曲线与相应直线之间的，若无其他规定，非线性误差是对输出而言的，按量程的表示。

3、“Pa”的单位太小，工程上习惯从“帕”的1×106倍为压力单位即符号表示。

4、常见的弹簧管式压力表有和。

5、霍尔式压力测量仪表是以为基础的电测型压力表。

6、压力式液位计一般适用于测量容器的液位，差压式液位计一般适用于测量容器的液位。

7、物位测量仪表是指。

8、浮筒式液位计的校验有和两种方法。

9、热电偶的补偿方法有、、、法。

10、在工业测量中热电阻接线方式有三种和，其中使引线电阻变化对指示的影响小得多。

11、绝对误差等于与之差。

12、变差是仪表在外界条件不变的情况其和。

13、按误差出现的规律，误差分为、、。

14、弹簧管式压力表主要由、、、等几部分组成。

15、一块压力表在现场的安装一般包括、和等内容。

16、电容式液位计是将液位的变化转换成的变化来进行液位测量的，它由和两部分组成。

17、核辐射液位计中，被测介质不同，吸收射线的能力也不同，一般是固体，吸收能力最强，次之，最弱。

18、在国际温标中同时使用和，其关系为。

19、热电偶补偿导线的作用为。

20、电阻式温度计的原理为。

21、按出现误差的规律，误差分为：、、。

22、在整个测量过程中保持不变的误差是误差。

23、测量范围－100℃～－20℃的下限值，上限值量程。

24、仪表的精度不仅与有关，还与仪表的有关。

25、液柱式压力计一般常用于、和的测量，也可以作为实验室中精密测量低压和校验仪表用。

26、压力的法定计量单位是，符号表示为。

27、一般将、、总称为物位。

28、工业用核辐射仪表的射线有、、，也有用的。

29、热电偶产生热电势的条件是，。

30、按误差使用条件来分，误差可分为误差、误差。

31、测量范围－100℃～0℃的下限值，上限值，量程。

32、弹性式压力测量仪表常用的弹性元件有式、式、等。

实验三AO3051智能电容式压力/差压变送器的调试一、实训目的（1）了解电容式压力（差压）变送器的性能、结构和安装方法（2）学习电容式压力（差压）变送器的零位、量程、零点迁移的调整方法（3）了解变送器使用时的接线方法二.、仪器与设备被校的AO3051压力变送器、精密弹簧压力表、活塞压力校验台、数显表、扳手、螺丝刀、导线(2根)、插座、插头、兆欧表。

三、实训内容和步骤1．选用仪器、仪表、工具.(1) 精密弹簧压力表的选用应根据被校AO3051变送器的量程而定，应比变送器的量程稍大即可。

(2) 精密弹簧压力表在使用前应保证其指针指在零刻度线，否则应用取针器将指针取出，保证其在垂直方向上指零。

(3) 数显表在使用前应进行量程和上、下行限的设置以及跳板线的设置。

2．活塞压力校验台排空气首先应该将校验台的油杯打开，并保证油量至少达到油杯容积的1/3。

然后关掉2个进油阀，反复转动手柄对油杯里面的油进行排气，完毕后关掉油杯阀，再打开其中一个进油阀，并对它进行排气。

再关掉这个进油阀，之后再继续排完另一个进油阀的空气，然后将其阀门关掉。

3．仪表安装将校验台空气排完后，将精密弹簧压力表，AO3051变送器分别安装在校验台上并保证其方位一致，便于读数。

4．仪表接线将数显表的3,6端分别接入AO3051变送器的正负两端，将14,15号端接入到220伏的交流电压。

5．绝缘性检查将兆欧表的两个端子分别接到变送器的接地端，然后以每分钟顺时针120转的速度转动兆欧表，待调速器发生滑动后即可读数，如果其读数大于100ΜΩ，说明其绝缘性良好。

6．校验过程将仪表安装好后，(1) 先根据3051变送器的量程选好最少5~10个校验点，包括零点和最大量程，并根据变送器所受压力与其输出电流的线性关系算出每个校验点分别对应的标准电流。

(2) 同时打开两个进油阀，转动手柄加压到最大量程测试它的耐压性。

(3) AO3051为智能变送器，在变送器面板上有按键可以直接调整量程及零点。

电容式压力变送器原理
电容式压力变送器是现代工业技术开发的一项关键技术，主要作用是把变得的
压力变化转变成对应的电信号，以满足对测量技术的要求。

电容式压力变送器原理是把外部压强作用到内部的压力感应电容上，进而使其
容量发生变化，并产生电信号，以实现压力传感和测量。

原理是压力变送器上的压力流体将压力作用到保持压力适中的压力容器上，此时压力容器的容量就发生变化，从而引起变压器的压力感应电容容量的变化，变化的大小与压力流量的压力有关，变压器上的电容接受这个变化，进而将它转换成电信号，最后输出电信号。

电容式压力变送器的优点在于其测量范围广，准确度高；整个系统工作稳定，
免维护，价格低，可以满足大部分工程上对压力测量的要求。

另外它还具有噪声少、可靠性强、小尺寸及模块功能完善等优点，使其应用范围越来越广。

总而言之，电容式压力变送器是一种简单易用、快速响应、准确度高的变送器，可以将外部压强变化转变成对应的电信号，以满足对测量技术的要求，是一种新兴的工业技术和测量技术。
