电容式压力、差压变送器(1151外形)简介

1151 电容式模拟压力变送器技术培训教材1.仪表基本工作原理:仪表采用微位移电容传感器,被测压力作用于膜头的隔离膜片,通过灌充硅油,传导到电容室(δ室)的中心感压膜片,使之产生微位移从而改变了电容室的差分电容,经过特殊设计的电子电路,将此差分电容的相对值转换为电流信号加以放大输出.因此整个变送器除中心感应膜片的微小位移外,(仅0.1MM),无机械传动及调整装置. 顾精度高,稳定性好,抗静压和振动.由于上述特点,罗斯蒙特核级压力变送器1152,1153及1154的基本原理均采用电容式传感器及配套的模拟电子电路.1-1:核心部件的结构特点:参考上图,1151核心部件/俗称:模头的主要分为5部分:中心感压膜片6.是在施加予张力条件下焊接的.这样一来,既可使膜片的位移与输入差压成线性关系,又可以大大减小正负压室法兰的张力和力矩影响而产生的误差.中心膜片两侧为弧型电极(Alphaline®),可以有效地克服静压的影响及单向过压保护的问题.除中心感压膜片6.外, (正,负压侧弧型电极 8,10差动电容的固定电极), 正,负压侧隔离膜片16,5,玻璃绝缘体1 和敏感部件基座18构成 室.室中充满灌充液, ( 硅油或氟油),用以传递压力.为保证充液不会汽化,变送器的工作温度压力点必需落在其灌充液/油的汽化曲线的上方!(Y 轴为绝压)1151------充硅油时,MAX:104C!@1 Atm.这与1152型核变是一样的.中心感压膜片6 与正,负压侧弧型电极 8,10差动电容的固定电极构成两个差分电容, C-1,C-2;当输入压力为零时,该电容约为150pf.1-2:由上述特点得到的测量原理:电容式压力传感器的理论分析证明其传输特性为:1.差动电容的相对变化值△Cid/△ Cis与被测差压成线性关系.2.差动电容的相对变化值△Cid/△ Cis与灌充液的介电常数无关.这样一来,传感器的温度系数大为改观.* Cid=两电容之差;* Cis=两电容之和;1-3:转换放大部分的电子电路:电路主要包括电容- 电流转换电路和放大及输出限幅电路两部分.前者由振荡器,解调器,振荡控制放大电路和线性调整电路4部分组成;后者由电流放大,量程调整,零点调整迁移电路,输出限幅电路及阻尼调整电路等构成.各电路的相互联系请参考下图.注意,电路的关键功能是输出一个与模头电容成正比的信号电流给后面的放大电路.A: 电容/电流转换及线性调整电路:差动电容传感器的δ室由振荡器供电.因此,两个电容的电容量变化导致振荡器的等效谐振电容变化,从而影响振荡频率,经解调器相敏整流后, 被转化为电流的变化,它输出两组信号:如忽略分布电容的影响, 其差模信号Id的大小与差动电容的变化之差成正比;另一组为共模信号Ic它与两电容之和Cis成正比;即:式中: 峰值电压25-32V, 频率:32Khz. 可见,共模与差模电流的平均值不仅与 差分电容有关,还与振荡器输出电压峰值及频率成正比.我们的问题就是要 排 除上述除差分电容以外的影响,让输出电流的平均值仅与电容的变化率成 线 性关系.参照下图,并进行节点分析可得到上式.电容 > 电流转换电路电容>电流转电路的工作原理:由电路图可知:式中Ic , Id 分别为流过电容C1,C2的交流平均电流之和与之差,与传感器的 模片电容之和与之差成正比. fVpp Ci Ci i i Ic fVpp Ci Ci i i Id *)12(21*)12(12+=+=-=-=Vpp Ci Ci i i Ic fVpp Ci Ci i i Id *)12(21*)12(12+=+=-=-=两式相除得:该式表明,只要维持Ic 的恒定,即可使差动信号与差动电容的相对值成线性关系. 如何实现这一目的呢?这就是控制振荡器的任务!共模信号Ic 作为振荡控制放大电路的输入, 通过IC1的深度闭环负反馈作用来 控制振荡器的供电电压(25-30V/32KHZ),即IC1的输出,也即振荡器的振幅,反过 来实现Ic 的恒定. 从而保证了Id 与差压ΔP 之间的单一因果关系.Id 与调零信号及反馈信号(量程信号)迭加后经电流放大电路放大成4-20mA 的 输出电流Io.由于深度的负反馈, Io 与Id 保持高度的线性.线性补偿电路:由于传感器的δ 室的电容电极存在分布电容,该电容使得δ 室的总电容值(见下 式分母)随差压的增加而增大的非线性因素无法忽略,从而使传感器的差模信号 Id 与ΔP 之间不存在线性关系.为克服分布点容所造成的非线性误差,在变送器线路中设计了线性补偿电路.该 电路使Ic 随ΔP 的增加而适当减少来补偿总电容值的变化,从而使Id 输出保持线 性.线性调整是通过电位器R24实现的.补偿的结果可使非线性误差小于+/-1%..B:放大及输出限幅电路:放大及输出限幅电路的作用是把电容电流转换成符合仪表控制要求的标准信号, 如4-20MA.如同振荡控制电路,输出放大同样采用深度负反馈,通过电位器调整反馈量从而改 变放大器的增益进行量程调整.要注意的是,该调整会影响零点!零点是通过对IC3的偏置电压进行调整实现的,同时,对偏置电压分挡调节实现零 点的迁移.同样情况,零点的变动会影响满度值(但不是跨度),因此上述调整要反复 进行!这与智能变送器不同!为了限制输出电流的最大值,电路利用晶体管饱和结电压,构成30MA 限流电路. 上述电路将变送器的电路控制在2.7MA 至30MA 之间.C:阻尼电路:为使变送器具有抑制输入差压瞬间变动对输出电流的干扰,电路中设有阻容式时 间常数电路,用来调整阻尼系数(0.2S-1.67S)1212Ci Ci Ci Ci IcId +-=1212Ci Ci Ci Ci Ic Id +-=D:零点及量程的温度补偿:根据变送器模头的正,负温度系数,电子电路内设置了负温度系数的热敏电阻来补偿零点及量程的误差.零点的温度补偿电阻在仪表出厂时经过计算机测试系统的精确选定,以保证补偿的最佳结果.<1151 电容式压力变送器电原理图>E:仪表的输入电路:D14的作用是为保证指示表头未接入时的输出电流通路,D13除起稳压作用外,还起电源反向保护作用.由于变送器电子电路内部为电容藕合接地,因此,如使用兆欧表检查对地绝缘电阻时, 其输出电压不宜超过100V!2.仪表的选型安装:2-1: 1151的工作类型及相应量程:1151变送器按用途不同分为差压,表压,绝压等类型.除此以外,共有8种量程可选. 表压范围从7.5Kpag到41369Kpag ,差压范围从7.5Kpa到6895 Kpa, 绝压范围从37Kpa到6895 Kpa. 此技术指标1152型核表与其一样.2-2: 静压的限制:静压范围对电力应用十分重要,因此有必要关注.例如:DP 型变送器量程4,5,零点误差为2000Psi 下+/-0.25%URL!量程误差可修正至:+/-0.25%输入读数./1000Psi.对于1151DP系列产品,任意一侧压力加至0-13.79Mpa时,不会引起损坏!同样,在上述静压范围内所有性能指标保持不变.对于1151HP系列产品, 任意一侧压力加至0psia-4500psig(0-31Mpa)时,不会引起损坏! 同样,在上述静压范围内所有性能指标保持不变对于1151AP系列产品,为13.79Mpa.对于1151GP系列产品,其安全使用范围示量程的不同而不同,范围应在13.79Mpa-51.71Mpa.2-3: 量程可调范围:当使用差压变送器测量流量时, 量程可调范围变得十分重要.量程可调范围的定义是: URV/MINIMUN SPAN!例如: 1151S: 50:1; 1152D/A 6:12-4: 安装不当对仪表的最终性能影响很大.常见的安装问题大致有:1.泄漏2.摩擦损失3.气体引压管中有液体或液体引压管中有气体.(压头误差)4.测差压时,引压管温度不等引起密度变化(压头误差)5.变送器安装不当.针对气体,液体,蒸汽应用的不同安装.2-5:仪表的投运1.把排气,排液工作.2.测量液体,蒸气时应先行充液.3.差压变送器投运时,应避免单向受压.即:开平衡阀>高压侧>低压侧>关平衡阀4.清零.5.调阻尼.6.手操器的应用.使用手操器可以大大方便用户对智能仪表的现场组态,调校及故障诊断.对使用HART通讯协议的仪表,其最小负载电阻为250欧姆!现有的最新手操器型号为375型.你必须了解每一个仪表的DDS菜单以便熟练操作.通过操作培训,你可以掌握必要的步骤. 常用的功能菜单包括:1.BASIC SETUP(基本设置)在此菜单下,你可以完成:A.修改工程变量的单位及输出量程;B.工艺位号;C.输出变量的开方;D.输出变量的阻尼时间常数.2. DIAGNOTICS AND SERVICE(诊断及服务) 在此菜单下,你可以完成:A.廻路测试;B.传感器的校验,主要为传感器清零;(ZERO TRIM)2.PROCESS VARIABLES(过程变量)在此菜单下,你可以观察:压力变量;4-20MA输出等主要参数. 275型手操器的外形与键盘分布.<1151S 的菜单树><375手操器的键盘>3.模拟输出仪表的调校:智能式压力变送器因采用高性能的微处理器,因此,其线性化和各种补偿均自动进行. 但是,通常的模拟输出仪表(大多数核级变送器属于此类)的补偿只能通过分立电子电路经人工完成.1151变送器的现场调校包括:*安装零点的调整.* 阻尼的调整. ( 0.2-1.67S)* 迁移量的调整.* 线性度矫正.* 静压的补偿调校.*此5项功能1152与其一样!3-1.现场调零E.安装变送器,释放或平衡仪表压力,并送电.F.等待仪表稳定.G.松开仪表的名牌,使用改锥调正零点螺母,使仪表输出4MA.此调正不会影响20MA的状态.任何由于安装引起的零点,可以用此法消除.3-2.迁移:A.迁移量: 指零点的位置与仪表的当前量程跨度的百分比%.B.迁移范围:迁移后的零点及量程不应超过仪表的最大允许量程.C.大范围内的迁移须调整电子板上的跳线. (请参考跳线图)D.先进行零点基础上的量程校准,再进行迁移.E.负迁移为600%,正迁移为500%,迁移不影响SPAN.<正负迁移图> ZERO ELEVATION : 负迁移.ZERO SUPPRESSION: 正迁移.<迁移跳线>3-3.线性化调整.A.通常无须进行.B.如需调整,则:1.加50%量程压力,2.记录该点的输出误差值. (mA)3.将此值乘以6后再乘以仪表的当前的量程比.4.如果上述值为负,则将其加在20mA上,反之减去.5.使用该输出值重校量程(即加满量程输入压力时调整阻尼电位器).下图为线性及阻尼调整电位器.3-4.阻尼调整.可通过下图组尼调整螺钉进行.出厂时为0.2S,最大可调整为16.67S.3-5.静压的补偿:A.静压影响定义为:每1000Psig 静压对仪表标定量程的偏移误差.仅对差压变送器有意义!B.有3 种办法计算补偿量:1.计算输入的压力,调校20MA.例如:RANGE-4,0-150H2O,静压1500PSI,查表得知补偿系数为:-0.0087,则有150+[(-0.0087X150)*1500/1000]=148.04H2O;施加上述压力作为量程值重新校准20MA.2.查表,找到给定压力下的输出值,加常压下的输入压力,调整量程电位器,校到此值.3.查表求得RANGE3-8的静压补偿系数.再计算相应输出.例如:RANGE-5 的系数为0.131,则,0.131*1500Psi/1000Psi=0.197ma.则CAL.POINT=20MA+0.197=20.197MA.将仪表输出标定到此值即可!<模头电路板>4: 故障的判断及排除:4-1. 当变送器出现故障时, 应首先排除外部电路及应用安装方面的因素.4-2. 当确认仪表需要分解检查时, 参照下图进行分解.4-3. 如凭目视未发现有元器件损坏,则进行模头电容的接地和绝缘测试.4-4. 参照模头电路板图, 使用100V以下的兆欧表测试接插件1-4脚对模头外壳的电阻,应大于10兆欧.4-5. 测试接插件第8脚对模头外壳的电阻,应为0 欧姆.4-6. 如上述测试正常,仍无法确定故障,应进行电子板更换测试,必要时,更换模头组件.<1151 变送器分解图>< 完 >。

THGCP1151系列电容式压力差压变送器类型：压力、差压传感器、变送器压差变送器本产品采用进口电容式敏感元件来测量压力差的变化。

通过安装在膜片两侧绝缘体上的电极组成一个电容器，在膜片两侧压力不相等时，测量膜片产生位移，其位移量与压力差成正比，而位移的变化引起电容值的变化。

通过检测电容值的变化来测量压力差的变化，并通过放大、线形化等技术处理，调制成二线制4-20mA标准电流信号输出,信号可远距离传输。

技术性能：量程： 0-7KPa，0-35KPa，0-180 KPa 输出信号: 4-20mA使用温度：-25-85℃供电电源：15V-36VDC精度等级：±0.25%（与量程和静压有关）温度系数：± 0.4%/10℃主要特点：敏感元件采用固化体结构、小型坚固、抗震能力强；量程和零位可在外部连续调节；正、负迁移可达到500%；阻尼时间在0.2-1.67秒内可调；可带LED或者LCD显示；防爆型符合国家标准GB3836.4-2000爆炸性环境用防爆电气设备本质安全型电路和大气设备“i”的有关规定。

适用于一般爆炸性环境条件。

过载压力不小于规定压力的1.15倍；启动时间：2秒，不需要预热电器性能及接线图：用途该差压变送器可广泛用于石油、化工、电力、环保、通风除尘设备等需要测量差压和流量的场所。

订货须知：1．差压传感器的量程；2．输出信号为4-20mA是否开方；3．安装支架形式；4．接头方式；5．被测介质的种类、PH值及其腐蚀性；6．单端最大静压；7．是否带显示及显示方式指针/LCD/LED显示；8．是否防爆；。

FB1151智能电容式压力/差压变送器使用说明书目录一、概述 (1)1、简介 (1)2、智能变送器工作原理 (1)二、产品主要技术参数 (3)三、产品使用环境条件及技术数据 (4)四、结构特征及结构材料 (5)五、变送器选型表 (5)六、安装、使用 (11)1、概述 (11)2、导压管 (11)3、安装 (12)4、接线 (15)5、液位测量 (17)七、调试和标定 (20)1、利用面板上的按键调整量程 (20)2、HART手持通讯器通用模式菜单树 (21)3、利用上位机智能软件调校 (22)八、故障报警和写保护开关 (30)九、常见故障及排除方法 (30)十、保养及保管应注意的事项 (31)十一、维护 (31)十二、三阀组平衡阀 (31)1、产品特点 (31)2、三阀组主要技术参数 (32)3、结构组成 (32)4、型号规格 (33)5、三阀组平衡阀操作示意 (34)一、概述1、简介FB1151 系列智能电容式压力/差压变送器是一种多功能数字化仪表，在采用先进的、成熟的、可靠的电容传感器技术基础上，结合先进的单片机技术和传感器数字转换技术精心设计而成。

FB1151 系列智能电容式压力/差压变送器关键原材料、元器件、零部件均采用进口，其性能与国外先进的同类产品相一致，经过多年来的生产和销售，以及进一步的研制开发，FB1151系列智能电容式压力/差压变送器日臻完善，无论在性能指标上还是在质量可靠性上在国内电容式压力/差压变送器中都处于领先地位。

FB1151系列智能电容式压力/差压变送器具有设计原理先进、品种规格齐全、安装使用简便等特点，尤以精度高、体积小、外观美、稳定可靠、价廉物美而著称，因此在市场上享有很高的声誉，广泛应用于石油、化工、冶金、电力、食品、造纸、医药、纺织等行业，用来检测流体的差压、压力、绝对压力、流量、液位、密度等。

2、智能变送器工作原理1.2.1图1-1是智能变送器的基本工作原理电气框图。

HR-1151、3051差压/压力变送器概述用途HR-1151、3051系列电容式变送器可应用于石化、冶金、电力、食品、医药、造纸和纺织等工业部门，用来检测流体的差压、压力、液位、界面和密度等参数，与节流孔板配用，还可用于测量流量。

它将被测信号转换成4～20mA.DC，传送给显示、计算、调节或控制等仪表，可组成各种自控系统。

开发背景虹润精密仪器有限公司借鉴国外先进技术，组织了国内变送器设计和制造的专业技术人员，经过多年的不懈努力，研制和开发成功了这一系列精度高、性能稳定与可靠性好的电容式变送器。

公司的开发思路：“在保持和发扬国外同类产品优良性能的基础上，根据用户多年来的反映要求，不断完善产品结构、工艺和性能检测技术，以确保变送器在线运行中，具备满意的综合精度和可靠性。

”公司还根据不同的用户需要，开发不同技术层面的产品，如采用模拟放大器的普通型产品；采用按键调整和微处理器的数字型产品；以及采用HART协议通讯的智能型产品。

我公司生产的电容式变送器自96年投放市场以来，出厂产品的开箱和一次投运合格率均达100％，产品的高性价比和良好的售后服务，已被国内的众多大中企业所认可。

产品特点●精度高，性能稳定●二线制，4～20mA输出。

●采用固体δ室元件，接插式印刷电路板，抗振性强。

●量程、零点大范围连续可调。

●单向过载保护性能好。

●零部件互换性、通用性好，经久耐用。

●品种规格齐全。

●安装方便，使用场合广泛，户外、防爆、高温和强腐蚀环境均可。

针对HR-3051型智能压力/差压变送器还具备以下特点：●微处理器的使用智能变送器的灵活性增大、功能增强。

●智能电子部件仅由一块线路板组成，优越性更强，可靠性更高。

●量程比为10：1或15：1。

●量程范围宽：0-25Pa～42Pa。

●就地按键调整零点和量程。

●可更新现成的各种3051模拟式变送器为智能变送器。

●符合HART协议，可用HART通讯器与本智能表进行双向通讯而不中断输出信号。

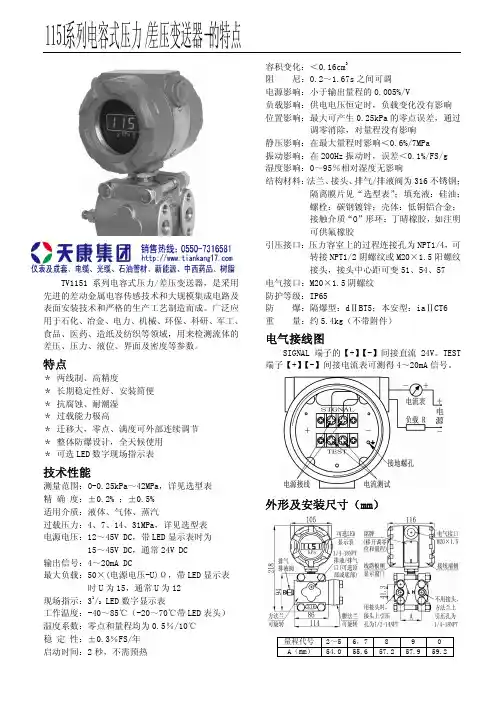

TV1151系列电容式压力/差压变送器，是采用先进的差动金属电容传感技术和大规模集成电路及表面安装技术和严格的生产工艺制造而成。

广泛应用于石化、冶金、电力、机械、环保、科研、军工、食品、医药、造纸及纺织等领域，用来检测流体的差压、压力、液位、界面及密度等参数。

特点＊ 两线制、高精度＊ 长期稳定性好、安装简便 ＊ 抗腐蚀、耐潮湿 ＊ 过载能力极高＊ 迁移大，零点、满度可外部连续调节 ＊ 整体防爆设计，全天候使用 ＊ 可选LED 数字现场指示表技术性能测量范围：0-0.25kPa～42MPa，详见选型表 精 确 度：±0.2% ；±0.5% 适用介质：液体、气体、蒸汽过载压力：4、7、14、31MPa，详见选型表 电源电压：12～45V DC，带LED 显示表时为15～45V DC，通常24V DC输出信号：4～20mA DC最大负载：50×(电源电压-U)Ω，带LED 显示表时U 为15，通常U 为12 现场指示：31/2 LED 数字显示表工作温度：-40～85℃（-20～70℃带LED 表头） 温度系数：零点和量程均为0.5％/10℃ 稳 定 性：±0.3％FS/年 启动时间：2秒，不需预热容积变化：＜0.16cm 3阻 尼：0.2～1.67s 之间可调电源影响：小于输出量程的0.005%/V负载影响：供电电压恒定时，负载变化没有影响 位置影响：最大可产生0.25kPa 的零点误差，通过调零消除，对量程没有影响静压影响：在最大量程时影响＜0.6%/7MPa 振动影响：在200Hz 振动时，误差＜0.1%/FS/g 湿度影响：0～95％相对湿度无影响 结构材料：法兰、接头、排气/排液阀为316不锈钢；隔离膜片见“选型表”；填充液：硅油；螺栓：碳钢镀锌；壳体：低铜铝合金；接触介质“O”形环：丁晴橡胶，如注明可供氟橡胶引压接口：压力容室上的过程连接孔为NPT1/4，可转接NPT1/2阴螺纹或M20×1.5阳螺纹接头，接头中心距可变51、54、57电气接口：M20×1.5阴螺纹 防护等级：IP65防 爆：隔爆型：dⅡBT5；本安型：iaⅡCT6 重 量：约5.4kg（不带附件）电气接线图SIGNAL 端子的【+】【-】间接直流24V。

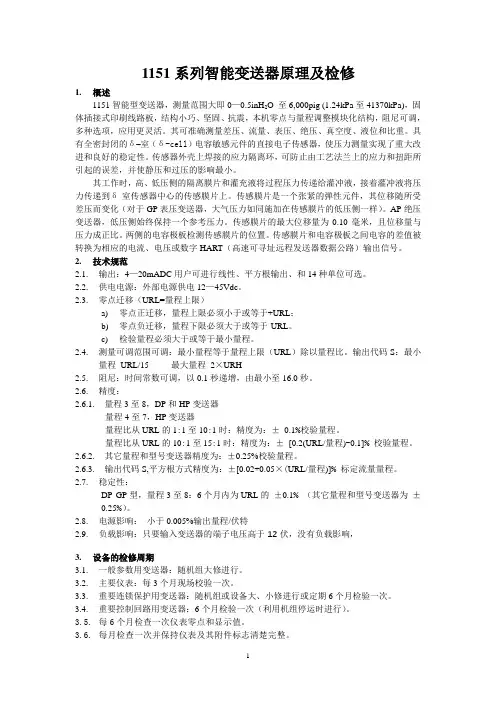

1151系列智能变送器原理及检修1.概述1151智能型变送器，测量范围大即0—0.5inH2O 至6,000pig (1.24kPa至41370kPa)，固体插接式印刷线路板，结构小巧、坚固、抗震，本机零点与量程调整模块化结构，阻尼可调，多种选项，应用更灵活。

其可准确测量差压、流量、表压、绝压、真空度、液位和比重。

具有全密封闭的δ–室（δ-cell）电容敏感元件的直接电子传感器，使压力测量实现了重大改进和良好的稳定性。

传感器外壳上焊接的应力隔离环，可防止由工艺法兰上的应力和扭距所引起的误差，并使静压和过压的影响最小。

其工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌冲液，接着灌冲液将压力传递到δ-室传感器中心的传感膜片上。

传感膜片是一个张紧的弹性元件，其位移随所受差压而变化（对于GP表压变送器，大气压力如同施加在传感膜片的低压侧一样）。

AP绝压变送器，低压侧始终保持一个参考压力。

传感膜片的最大位移量为0.10毫米，且位移量与压力成正比。

两侧的电容极板检测传感膜片的位置。

传感膜片和电容极板之间电容的差值被转换为相应的电流、电压或数字HART（高速可寻址远程发送器数据公路）输出信号。

2.技术规范2.1.输出：4—20mADC用户可进行线性、平方根输出、和14种单位可选。

2.2.供电电源：外部电源供电12—45Vdc。

2.3.零点迁移（URL=量程上限）a)零点正迁移，量程上限必须小于或等于+URL；b)零点负迁移，量程下限必须大于或等于-URL。

c)检验量程必须大于或等于最小量程。

2.4.测量可调范围可调：最小量程等于量程上限（URL）除以量程比。

输出代码S：最小量程URL/15 最大量程2×URH2.5.阻尼：时间常数可调，以0.1秒递增，由最小至16.0秒。

2.6.精度：2.6.1.量程3至8，DP和HP变送器量程4至7，HP变送器量程比从URL的1:1至10:1时：精度为：±0.1%校验量程。

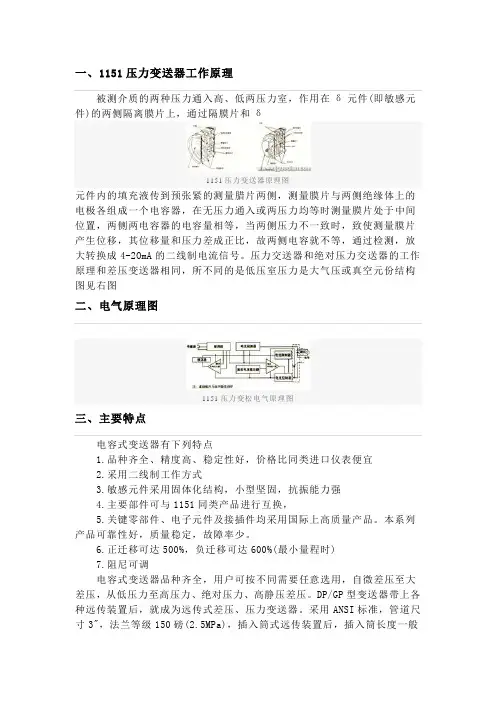

一、1151压力变送器工作原理被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ1151压力变送器原理图元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。

压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图二、电气原理图1151压力变松电气原理图三、主要特点电容式变送器有下列特点1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜2.采用二线制工作方式3.敏感元件采用固体化结构，小型坚固，抗振能力强4.主要部件可与1151同类产品进行互换，5.关键零部件、电子元件及接插件均采用国际上高质量产品。

本系列产品可靠性好，质量稳定，故障率少。

6.正迁移可达500%，负迁移可达600%(最小量程时)7.阻尼可调电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。

DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。

采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般结构尺寸八、1151变送器典型安装变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。

变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。

变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。

1151差压变送器概述1151差压变送器是采用国外应用最广泛，技术最成熟的电容式传感器芯体，并引进国外全套生产工艺和技术，生产出的最新型系列化压力/差压送器。

产品模块化设计和全贴片封装，外形设计取欧美流行样式，多款精致独特的塑料模具配以先进的激光雕刻手段，使得产品更加紧凑完美。

（）1151差压变送器针对国内不同用户的要求，同时推出N型（模拟型）和S型（智能型）两种规格；智能系列通过就地按钮，可现场调零或重新标定量程，通过手操器或通讯软件还可实现无源标定和数据组态。

根据用户的特殊需求，智能化系列最大可达到宽量程比（100：1）和高精度（0.1%）。

（）1151差压变送器工作原理过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室的中心测量膜片。

中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，最大移位约0.1mm，这种位移转变为电容极板上形成的差动电容，由电子线路把差动电容转换成二线制的4~20mADC输出信号。

1151差压变送器的关键原材料、元器件和零部件均源自进口或合资生产，整机经过严格组装和测试。

该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。

（）1151差压变送器产品特点a、超级的测量性能，用于差压、压力、液位、流量测量；（）b、精度高：数字精度+（-）0.05%；模拟精度+（-）0.5%～+（-）0.1%F·S；（）c、量程、零点外部连续可调，量程比100：1；（）d、正迁移可达500%、负迁移可达600%；（）e、稳定性能好，稳定性：0.25% 60个月；（）f、耐过压；（）g、固体传感器设计；（）h、全系列统一结构、互换性强；（）i、接触介质的膜片材料可选；（）j、低压浇铸铝合金壳体；（）k、测量速率：0.2S（）l、小型化，全不锈钢法兰，易于安装；（）m、过程连接与其它产品兼容，实现最佳测量；（）n、采用16位计算机的智能变送器；（）o、标准4-20mA，带有基于HART协议的数字信号，远程操控；（）p、支持向现场总线与基于现场控制的技术的升级；（）1151差压变送器技术参数a、品牌：合肥科恒（）b、使用对象：液体、气体或蒸汽（）c、输出信号：4～20mADC．（特殊可为四线制200V AC供电0-10mA DC输出）（）d、供电电压：12-36V DC，标准值24VDC；（）e、环境温度：-25～70℃（一般变送器），-15～70℃（带现场指示器）（）f、测量温度：-40-104℃，法兰灌充硅油-40-104℃，灌充高温硅油15-315℃；（）g、测量范围：0-6890-41370（kpa）（）h、储藏温度：-40～100℃；（）i、相对温度：0-100%RH；（）j、防护等级：dⅡBT4，iaⅡCT5 ；（）k、电源影响：小于输出范围的±0.005%/V；（）l、振动影响：在任何方向上振动200Hz，引起的误差为最大范围的0.05%/g ；（）m、安装位置影响：当工作膜片未垂直安装时，可能产生不大于0.24Pa的零位误差，误差可能过调整零位来消除，对量程影响；（）n、稳定性：六个月内不超过变送器的精度；（）o、指示器：线性指示0～100%；3-1/2位LCD液晶显示；（）p、量程和零位：外部连续可调；（）1151差压变送器应用一、石油/石化/化工：（）a、与节流孔板配套，提供精确的流量测量和控制。

DY1151GP/AP/DR/DP/HP 型压力/差压变送器一、主要特点DY1151系列的基本型产品，包括压力、绝压、微差压、 差压和高静压差压等类型，是自动化系统中用途最广泛的产品。

在基本型选型完成后，请查阅附件和附加性能选型，添加特殊 用途附件和特殊性能。

二、外形尺寸图典型安装形弯支架盘装订货号B2 平支架管装订货号B3三、变送器型号及规格代号 DY1151 电容式变送器代号 类型GP AP DR DP HP 压力型绝压型微差压型差压型高静压差压型测量范围（量程）代号 GP AP DR DP HP 量程0-0.125～1.5KPa（0-12.5～152mmH2O）0-1.3～7.5KPa（0-127～762mmH2O）0-6.2～37.4KPa（0-635～3810mmH2O）0-31.1～186.8KPa（0-3175～19050mmH2O）0-117～690KPa（0-1.2～7.0 kgf / ㎝2）0-345～2068KPa（0-3.5～21.0 kgf / ㎝2）0-1170～6890KPa（0-12～70 kgf / ㎝2）0-3480～20680KPa（0-35～210 kgf / ㎝2）23456789★★ ★ ★★ ★ ★ ★★ ★ ★ ★★ ★ ★ ★★ ★ ★ ★★ ★ ★★★0-6890～41370KPa（0-70～420 kgf / ㎝2）代号 输出EFS(4～20)mA DC、带可调阻尼（用于除DR型以外其它型号）(4～20)mA DC、带可调阻尼（仅用于DR型）(4～20)mA+HART协议数据接口结构材料代号 GP AP DR DP HP 法兰 排气/排液阀 隔离膜片1213141522232425333544★ ★ ★ ★ ★★ ★ ★★ ★ ★★ ★★ ★ ★ ★ ★★ ★ ★★ ★ ★★ ★★ ★ ★★ ★★ ★ ★碳钢镀镉碳钢镀镉碳钢镀镉碳钢镀镉316不锈钢316不锈钢316不锈钢316不锈钢哈氏合金C哈氏合金C蒙乃尔316不锈钢哈氏合金C蒙乃尔316不锈钢316不锈钢316不锈钢316不锈钢316不锈钢哈氏合金C哈氏合金C蒙乃尔316不锈钢哈氏合金C蒙乃尔钽316不锈钢哈氏合金C蒙乃尔钽哈氏合金C钽蒙乃尔注：DP型6、7、8量程仅能选12、22代号 附件和附加性能… 详见附件和附加性能选型DY1151 DP 3 E 22 … 典型的型号规格。

罗斯蒙特1151 智能型压力变送器工作原理工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给中心的灌充液，中心灌充液将压力传递到δ- 室传感器中心的传感膜片上。

传感膜片是一个张紧的弹性元件，其位移随所受压差而变化（对于GP表压变送器，大气压力如同施加传感膜片的低压则一样，AP绝压变送器低压侧始终保持一个参考电压）。

传感膜片的最大位移量为0.004英寸（0.10毫米）且位移量与压力成正比，两侧的电容极板检测传感膜片的位置。

传感膜片和电容极板之间的电容的差值被转换成相应的电流，电压或数字HATR输出信号。

线路板模块变送器线路板模块采用专用集成电路（ASICS）和表面封装技术。

线路块接收来自传感器膜头的数字信号和修正系数后，对信号进行修正和显性化。

线路板模块的输出部分将数字信号转换成一个模拟信号输出，并可与HATR手操器通讯。

可选的夜晶表头插入线路板上，可显示以压力工程单位或百分比为单位的数字输出。

夜晶表头适用于标准变送器和低功耗变送器。

数据组态组态数据存贮在变送器线路板上的永久性EEPROM存贮器中。

变送器断电数据仍能保存，因此变送器一通电力可以工作。

数/模转换和信号传送过程变量以数字方式存贮，可进行精确的修正和工程单位转换，之后经修正的数据被转换成一个模拟输出信号。

HATR手操器存取传感器的数字信号，而不需要数/模转换从而达到更高精度。

通讯模式1151型智能变送器采用HATR协议通讯，该协议采用工业标准bell202频移键控（FSK）技术，将一个高频信号叠加在电流输出信号上实现远程通讯。

而不影响回路的一致性。

软件功能HATR协议使用户很容易对1151智能型压力变送器进行组态，测试和具体设置。

组态1151智能型可以很容易地用HATR手操器进行组态。

组态包括两个方面。

第一，对变送器可操作参数的设置，包括设置：·零点和量程设置点·线性或平方根输出·阻尼·工程单位选择第二、可存入变送器的信息shuju，以识别变送器和对变送器做物理描述。

1151系列差压变送器说明书简介：1151系列电容式变送器有一可变电容敏感元件，它能将测量膜片与电容极板之间的电容差经振荡器振荡、调制解调、放大器放大、电压电流转换成标准信号。

可用于气体、液体、蒸气的测量。

主要技术参数：输出：4-20mA电源：24VDC；无负载，变送器可以工作在12VDC；最大为45VDC精度：调校量程的±0.2%,±0.25%,±0.5%,包括线性、变性和重复性的综合误差。

温度范围：放大器工作在-29℃-+93℃；敏感元件工作在-40℃-+104℃；储存温度：-50℃-+120℃；相对湿度：0-85%；正负迁移：不管输出如何，正负迁移后，其量程上、下限均不得超过量程的极限。

最大负迁移为最小校量程的600%，最大正迁移为外形图最小调校量程的500%。

外形尺寸：安装：1、变送器应尽量安装在温度梯度和温度波动小的地方，同时要避免振动和冲击。

2、安装位置的选择：（1）腐蚀性的或过热的介质不应与变送器接触。

（2）防止渣子在引压管内沉淀。

（3）两引压管里的液压头应保持平衡。

（4）引压管应尽可能短些。

（5）引压管应装在温度梯度和温度波动小的地方。

（6）测量液体流量：取压口应开在流程管道的侧面，以避免渣子沉淀。

变送器应装在侧面或取压口的下方，以便气体排入流程管道。

（7）测量气体流量：取压口应开在流程管道的顶部或侧面，而变送器应装在取压口的下方，以便液体排入流程管道。

（8）测量蒸气流量：取压口应开在流程管道的顶部或侧面，而变送器则装在取压口的下方，以便冷凝液流入引压管。

（9）使用侧面有排气/排液阀的变送器时，取压口应开在流程管道的侧面。

工作介质为液体时，排气/排液阀在上面，以便排除气体；工作介质为气体时，阀应在下面，以排除积液，将法兰转180°可以改变排气/排液阀的上、下位置。

3、安装：1151变送器如果直接安装在测量点上，可由连接管支撑，也可以安装在表盘上或者用安装支架把它安装在2″管子上。
