第3章 Verilog设计入门

Verilog HDL是一种硬件描述语言，用于从算法级、门级到开关级的多种抽象设计层次的数字系统建模。

被建模的数字系统对象的复杂性可以介于简单的门和完整的电子数字系统之间。

数字系统能够按层次描述，并可在相同描述中显式地进行时序建模。

Verilog HDL 语言具有下述描述能力：设计的行为特性、设计的数据流特性、设计的结构组成以及包含响应监控和设计验证方面的时延和波形产生机制。

所有这些都使用同一种建模语言。

此外，Verilog HDL 语言提供了编程语言接口，通过该接口可以在模拟、验证期间从设计外部访问设计，包括模拟的具体控制和运行。

Verilog HDL语言不仅定义了语法，而且对每个语法结构都定义了清晰的模拟、仿真语义。

因此，用这种语言编写的模型能够使用Verilog仿真器进行验证。

语言从C编程语言中继承了多种操作符和结构。

Verilog HDL提供了扩展的建模能力，其中许多扩展最初很难理解。

但是，Verilog HDL语言的核心子集非常易于学习和使用，这对大多数建模应用来说已经足够。

当然,完整的硬件描述语言足以对从最复杂的芯片到完整的电子系统进行描述。

历史Verilog HDL语言最初是于1983年由Gateway Design Automation公司为其模拟器产品开发的硬件建模语言。

那时它只是一种专用语言。

由于他们的模拟、仿真器产品的广泛使用，Verilog HDL 作为一种便于使用且实用的语言逐渐为众多设计者所接受。

在一次努力增加语言普及性的活动中，Verilog HDL语言于1990年被推向公众领域。

Open Verilog International （OVI）是促进Verilog发展的国际性组织。

1992年，OVI决定致力于推广Verilog OVI标准成为IEEE标准。

这一努力最后获得成功，Verilog 语言于1995年成为IEEE标准，称为IEEE Std 1364－1995。

第三章
Verilog 基础知识
module D_ff(q，data，enable，reset，clock)； output q； input data，enable，reset，clock； reg q； always @(posedge clock) //时钟上升沿有效 if (reset == 0) q = 1’b0； else if (enable==1) q = data； //隐含： else q = q： endmodule
第三章
Verilog 基础知识
3) 指定位宽的基数格式 这种格式的表示形式为： <size>’<base_format><number> 参数<size>用来指定所表示数的位宽。当位宽小于数 值的实际位数时，相应的高位部分被忽略；当位宽大于数 值的实际位数，且数值的最高位是 0 或 1 时，相应的高位 部分补0；而当位宽大于数值的实际位数，但数值的最高 位是 x 或 z 时，相应的高位部分补 x 或z。二进制的一个 x 或 z 表示 1 位处于 x 或 z，八进制的一个 x 或 z 表示 3 位 二进制位都处于 x 或 z，十六进制的一个 x 或 z 表示 4 位 二进制位都处于 x 或 z。另外，数值中的 z 可以用“ ？” 来代替。
第三章
Verilog 基础知识

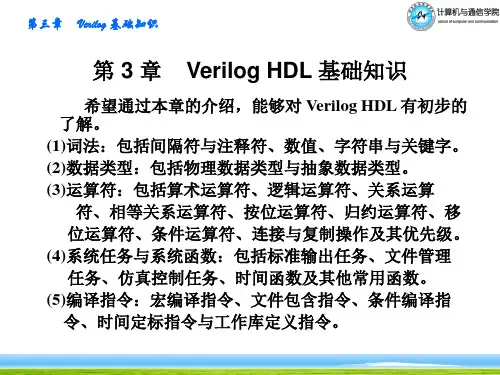

第3章
Verilog HDL 基础知识
希望通过本章的介绍，能够对 Verilog HDL 有初步 的了解。 (1)词法：包括间隔符与注释符、数值、字符串与关键字。 (2)数据类型：包括物理数据类型与抽象数据类型。 (3)运算符：包括算术运算符、逻辑运算符、关系运算 符、相等关系运算符、按位运算符、归约运算符、移 位运算符、条件运算符、连接与复制操作及其优先级。 (4)系统任务与系统函数：包括标准输出任务、文件管理 任务、仿真控制任务、时间函数及其他常用函数。 (5)编译指令：宏编译指令、文件包含指令、条件编译指 令、时间定标指令与工作库定义指令。

verilog教程Verilog是一种硬件描述语言（HDL），用于描述数字系统的行为和结构。

它是一种流行的HDL，广泛用于硬件设计和验证领域。

本教程将介绍Verilog的基本概念和语法，以帮助初学者入门。

一、Verilog的基本概念1.1 什么是VerilogVerilog是一种描述数字系统的语言，它可以用来描述硬件电路、验证设计的正确性以及进行电路仿真。

1.2 Verilog的应用领域Verilog广泛应用于硬件设计和验证领域，包括用于开发ASIC（应用特定集成电路）、FPGA（现场可编程门阵列）以及其他数字系统的设计。

1.3 Verilog的版本Verilog有多个版本，包括Verilog-1995、Verilog-2001以及最新的Verilog-2005、这些版本之间有一些语法和功能上的差异。

二、Verilog的语法结构2.1模块和端口在Verilog中，所有的电路描述都是由模块（module）组成的。

模块是电路的基本组成单元，可以看作是一个黑盒子，它接受一些输入，产生一些输出。

2.2信号声明在Verilog中，我们需要声明所有的输入和输出信号。

可以使用`input`和`output`关键字来声明这些信号。

2.3电路实现Verilog允许使用多种语句和结构来描述电路的行为和结构。

这些语句包括顺序语句、条件语句、循环语句以及层次结构。

2.4实例化模块在一个模块中，我们可以实例化其他的模块。

这样可以将一个大的电路拆分成多个小的模块，方便编写和测试。

三、Verilog的仿真和验证3.1静态验证Verilog语言本身提供了很多语法和语义层面的验证功能，对于语法和类型错误会有相应的提示。

3.2激励设计在进行电路验证时，我们需要为输入信号提供激励。

Verilog提供了一种称为`testbench`的特殊模块，用于生成输入信号并将其应用到待验证的电路中。

3.3波形仿真在Verilog中，我们可以使用仿真器来模拟电路的行为，并生成波形图来验证电路是否按预期工作。

Verilog 的应用
Verilog HDL是一种用于数字逻辑电路设计的语言: - 用Verilog HDL描述的电路设计就是该电路
的 Verilog HDL模型。 - Verilog HDL 既是一种行为描述的语言也 是一种结构描述的语言。
这也就是说，既可以用电路的功能描述也可以用元器件和它们之间的连接来建立所设计电路的 Verilog HDL模型。Verilog模型可以是实际电路的不同级别的抽象。这些抽象的级别和它们 对应的模型类型共有以下五种：
state <= state <= state <= state <= 2 ’bxx;
Start; Stop; Clear; Idle;
设计示例四 （续）
always @(state or Reset or A) begin if ( !Reset) F = 0; else if (state == Stop) F = 1; end
设计示例一
• 用门级结构描述D触发器：
设计示例一 module input output nand #10 flop(data,clock,clear,q,qb); data,clock,clear; q,qb; nd1(a,data,clock,clear), nd2(b,ndata,clock), nd4(d,c,b,clear), nd5(e,c,nclock), nd6(f,d,nclock), nd8(qb,q,f,clear); nd3(c,a,d), nd7(q,e,qb); iv1(ndata,data), iv2(nclock,clock);
设计示例四 （续）
always @(posedge Clock) if (!Reset) begin state <= Idle; end else case (state) Idle: if (A) Start: if (!A) Stop: if (A) Clear: if (!A) default: state <= endcase
