电机拖动与自动控制系统

电⼒拖动⾃动控制系统实验报告电⼒拖动⾃动控制系统实验实验⼀转速反馈控制直流调速系统的仿真⼀、实验⽬的1、了解MATLAB下SIMULINK软件的操作环境和使⽤⽅法。

2、对转速反馈控制直流调速系统进⾏仿真和参数的调整。

⼆、转速反馈控制直流调速系统仿真根据课本的操作步骤可得到如下的仿真框图：图 1 仿真框图1、运⾏仿真模型结果如下：图2 电枢电流随时间变化的规律图3 电机转速随时间变化的规律2、调节参数Kp=0.25 1/τ=3 系统转速的响应⽆超调但调节时间长3、调节参数Kp=0.8 1/τ=15 系统转速的响应的超调较⼤，但快速性较好实验⼩结通过本次实验初步了解了MATLAB下SIMULINK的基本功能，对仿真图的建⽴了解了相关模块的作⽤和参数设置。

并可将其⽅法推⼴到其他类型控制系统的仿真中。

实验⼆转速、电流反馈控制直流调速系统仿真⼀、实验⽬的及内容了解使⽤调节器的⼯程设计⽅法，是设计⽅法规范化，⼤⼤减少⼯作计算量，但⼯程设计是在⼀定近似条件下得到的，⽤MATLAB仿真可根据仿真结果对设计参数进⾏必要的修正和调整。

转速、电流反馈控制的直流调速系统是静、动态性能优良、应⽤最⼴泛的直流调速系统，对于需要快速正、反转运⾏的调速系统，缩短起动、制动过程的时间成为提⾼⽣产效率的关键。

为了使转速和电流两种负反馈分别起作⽤，可在系统⾥设置两个调节器，组成串级控制。

⼀、双闭环直流调速系统两个调节器的作⽤1)转速调节器的作⽤（1）使转速n跟随给定电压*mU变化，当偏差电压为零时，实现稳态⽆静差。

（2）对负载变化起抗扰作⽤。

（3）其输出限幅值决定允许的最⼤电流。

2)电流调节器的作⽤（1）在转速调节过程中，使电流跟随其给定电压*iU变化。

（2）对电⽹电压波动起及时抗扰作⽤。

（3）起动时保证获得允许的最⼤电流，使系统获得最⼤加速度起动。

（4）当电机过载甚⾄于堵转时，限制电枢电流的最⼤值，从⽽起⼤快速的安全保护作⽤。

当故障消失时，系统能够⾃动恢复正常。

电力拖动自动控制系统电力拖动自动控制系统简介电力拖动自动控制系统包括：直流调速系统和交流调速系统。

直流调速系统包括：直流调速方法、直流调速电源和直流调速控制。

交流调速系统包括：交流调速系统的主要类型、交流变压调速系统、交流变频调速系统、绕线转子异步电机双馈调速系统——转差功率馈送型调速系统和同步电动机变压变频调速系统。

电力拖动自动控制系统课程内容介绍第一篇直流调速系统闭环反馈直流调速系统着重讨论基本的闭环控制系统及其分析与设计方法。

1.1 直流调速系统用的可控直流电源1.2 晶闸管-电动机系统（V-M系统）的主要问题1.3 直流脉宽调速系统的主要问题1.4 反馈控制闭环直流调速系统的稳态分析和设计1.5 反馈控制闭环直流调速系统的动态分析和设计1.6 比例积分控制规律和无静差调速系统根据前面分析，调压调速是直流调速系统的主要方法，而调节电枢电压需要有专门向电动机供电的可控直流电源。

本节介绍几种主要的可控直流电源。

常用的可控直流电源有以下三种旋转变流机组——用交流电动机和直流发电机组成机组，以获得可调的直流电压。

静止式可控整流器——用静止式的可控整流器，以获得可调的直流电压。

直流斩波器或脉宽调制变换器——用恒定直流电源或不控整流电源供电，利用电力电子开关器件斩波或进行脉宽调制，以产生可变的平均电压。

1.1.1 旋转变流机组G-M系统工作原理由原动机（柴油机、交流异步或同步电动机）拖动直流发电机 G 实现变流，由 G 给需要调速的直流电动机 M 供电，调节G 的励磁电流 if 即可改变其输出电压 U，从而调节电动机的转速 n 。

这样的调速系统简称G-M系统，国际上通称Ward-Leonard系统。

1.1.2 静止式可控整流器V-M系统工作原理晶闸管-电动机调速系统（简称V-M系统，又称静止的Ward-Leonard系统），图中VT 是晶闸管可控整流器，通过调节触发装置 GT 的控制电压 Uc 来移动触发脉冲的相位，即可改变整流电压Ud ，从而实现平滑调速。

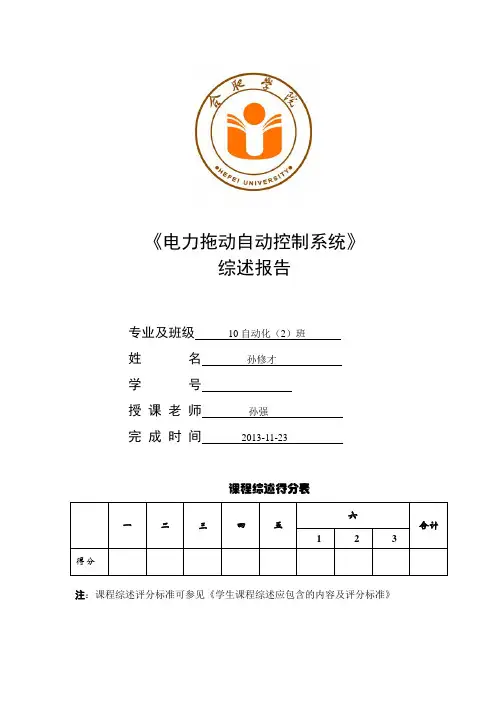

《电力拖动自动控制系统》综述报告专业及班级10自动化（2）班姓名孙修才学号授课老师孙强完成时间2013-11-23课程综述得分表一二三四五六合计1 2 3得分注：课程综述评分标准可参见《学生课程综述应包含的内容及评分标准》一、课程简介1、专业地位电力拖动自动控制系统是自动化专业的一门专业课，同时也是培养一名高素质的自动化专业技术人员的必修课程。

电力拖动自动控制系统课程的内容主要包括直流调速系统、交流调速系统和伺服系统。

本课程既有完整的理论体系，又有很强的实践性，在教学过程中开设了单独的实验课，目的在于培养学生掌握实验方法和运用理论分析解决实际问题的能力。

2、课程时间分布本课程于大四上学期开设。

第一周到第十二周是教学时间，共72个学时；十三周到十五周是实验时间。

本学期共有84个学时。

3、课程目标直流调速系统是运动控制系统的基础，所以本课程从直流调速系统入门，建立了扎实的控制系统分析与设计的概念和能力后以后，再进入交流调速系统的学习。

最后，在掌握调速系统的基本规律和设计方法的基础上，进一步学习伺服系统的分析与设计。

使学生通过对本课程的学习了解电力拖动自动控制系统的基本形式及其控制规律，能应用已有的数学知识对电力拖动自动控制系统进行定量计算和定性分析，培养学生分析问题和解决问题的能力。

二、课程内容本门课程内容涵盖：可控电源-电动机系统的特殊问题及其机械特性，调速系统的性能指标，交、直流调速系统及伺服系统的工作原理及结构，反馈控制的基本特点，反馈控制系统的静态和动态性能指标及分析方法，调节器结构及参数的设计方法，反馈控制系统的实现，计算机仿真在控制系统的应用等。

主要内容分为三篇，共9章。

各章节具体内容如下：第一章：绪论对运动控制系统的历史与发展以及相关学科作简单的介绍，指出转矩控制是运动控制系统的根本规律，磁场控制也相当重要，并介绍了典型的负载特性。

第二章：转速反馈控制的直流调速系统可控直流电源主要有两大类，第一类是相控整流器，它把交流电源直接转换成可控的直流电源；第二类是直流脉宽变换器，它先用不可控整流器把交流电变换成直流电，然后用PWM脉宽调制方式调节输出的直流电压。

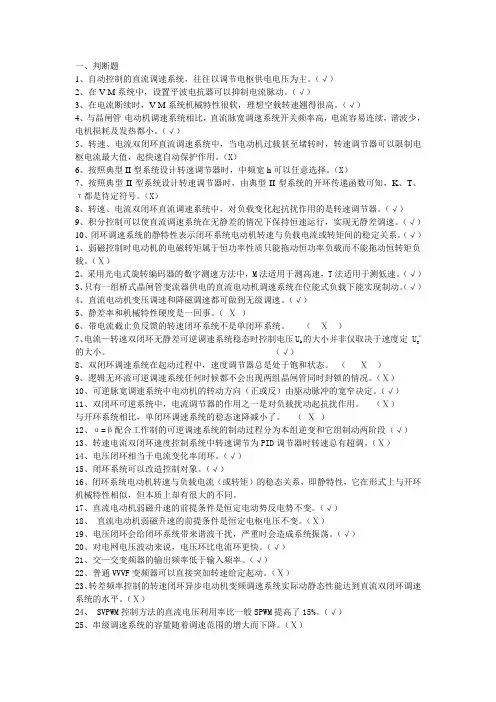

一、判断题1、自动控制的直流调速系统，往往以调节电枢供电电压为主。

（√）2、在V-M系统中，设置平波电抗器可以抑制电流脉动。

（√）3、在电流断续时，V-M系统机械特性很软，理想空载转速翘得很高。

（√）4、与晶闸管-电动机调速系统相比，直流脉宽调速系统开关频率高，电流容易连续，谐波少，电机损耗及发热都小。

（√）5、转速、电流双闭环直流调速系统中，当电动机过载甚至堵转时，转速调节器可以限制电枢电流最大值，起快速自动保护作用。

（X）6、按照典型II型系统设计转速调节器时，中频宽h可以任意选择。

（X）7、按照典型II型系统设计转速调节器时，由典型II型系统的开环传递函数可知，K、T、τ都是待定符号。

（X）8、转速、电流双闭环直流调速系统中，对负载变化起抗扰作用的是转速调节器。

（√）9、积分控制可以使直流调速系统在无静差的情况下保持恒速运行，实现无静差调速。

（√）10、闭环调速系统的静特性表示闭环系统电动机转速与负载电流或转矩间的稳定关系。

（√）1、弱磁控制时电动机的电磁转矩属于恒功率性质只能拖动恒功率负载而不能拖动恒转矩负载。

（Ⅹ）2、采用光电式旋转编码器的数字测速方法中，M法适用于测高速，T法适用于测低速。

（√）3、只有一组桥式晶闸管变流器供电的直流电动机调速系统在位能式负载下能实现制动。

（√）4、直流电动机变压调速和降磁调速都可做到无级调速。

（√）5、静差率和机械特性硬度是一回事。

（Ⅹ）6、带电流截止负反馈的转速闭环系统不是单闭环系统。

（Ⅹ）7、电流—转速双闭环无静差可逆调速系统稳态时控制电压U k的大小并非仅取决于速度定 U g*的大小。

（√）8、双闭环调速系统在起动过程中，速度调节器总是处于饱和状态。

（Ⅹ）9、逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。

（Ⅹ）10、可逆脉宽调速系统中电动机的转动方向（正或反）由驱动脉冲的宽窄决定。

（√）11、双闭环可逆系统中，电流调节器的作用之一是对负载扰动起抗扰作用。

电力拖动自动控制系统（名词解释）一、名词解释：1.G-M系统（旋转变流机组）：由交流电动机拖动直流发电机G实现变流，由G给需要调速的直流电动机M供电，调节G的励磁If即改变其输出电压U，从而调节电动机的转速n，这样的调速系统简称G-M系统，国际上统称Ward-Leonard系统。

2.V-M 系统（晶闸管-电动机调速系统）：通过调解器触发装置GT的控制电压Uc来移动触发脉冲的相位，即可改变平均整流电压Ud，从而实现评平滑调速，这样的系统叫V-M系统。

3. （SPWM）：按照波形面积相等的原则，每一个矩形波的面积与相应位置的正弦波面积相等，因而这个序列的矩形波雨期望波的争先等效，这种调制方法称作正弦波脉宽调制（SPWM）。

4.（旋转编码器的测速方法）M法测速——在一定时间Tc内测取旋转编码器输出的脉冲个数M1,用以计算这段时间内的平均转速，称作M法测速。

T法测速——在编码器两个相邻输出脉冲间隔时间内，，用一个计数器对已知频率为f0的高频时钟脉冲进行计数，并由此来计算转速，称作T法测速。

M/T法测速——既检测Tc时间内旋转编码器输出的脉冲个数M1，又检测用一时间间隔的高频时钟脉冲个数M2，用来计算转速，称作M/T法测速。

5.无刷电动机：磁极仍为永磁材料，但输出方波电流，气隙磁场呈梯形波分布，这样就更接近于直流电动机，但没有电刷，故称无刷电动机（梯形波永磁同步电动机）。

6.DTC（直接转矩控制系统）：它是利用转矩反馈直接控制电机的电磁转矩，是既矢量控制系统之后发展起来的另一种高动态性能的交流电动机变压变频调速系统。

7.恒Eg/f1=C控制：对于三相异步电动机，要保持气隙磁通不变，当频率从额定值向下调节时，必须同时降低气隙磁通在在定子每相中感应电动势的有效值Eg，使Eg/f1=恒定值，像这样的控制方法叫恒Eg/f1=C控制。

（譬如，对于异步电动机，如果在电压-频率协调控制中，恰当地提高电压Us的数值，使它在克服钉子阻抗压降以后，能维持Eg/f1为恒值，这种控制方法叫Eg/f1=C控制。

1.运动控制系统是由电动机、功率放大与变换装置、控制器及相应的传感器等构成，交流调速系统取代直流调速系统已成为不争的事实。

2.V-M系统：晶闸管整流器—电动机调速系统；SPVWM：电压空间矢量PWM控制3.直流PWM调速系统：脉宽调整变换器—直流电动机调速系统；脉宽调制变换器的作用是：用脉冲宽度调制的方法，把恒定的直流电源电压调制成频率一定、宽度可变的脉冲电压序列，从而可以改变平均输出电压的大小，以调节电动机转速4.泵升电压：当系统工作在逆变状态时，会对滤波电路中滤波电容进行充电，使电容两端电压升高5.静特性：表示闭环系统电动机转速与负载电流（转矩）间的稳态关系6.有静差调速系统：在比例控制调速系统中，存在扰动引起的稳态误差；7.无静差调速系统：对于积分控制和比例积分控制系统，由阶跃扰动引起的稳态误差为0；8.电流截止负反馈：当电流大到一定程度时才接入电流负反馈以限制电流，而电流正常时仅有转速负反馈起作用控制转速。

9.准时间最优控制：在设备物理上的允许条件下，实现最短时间的控制；10.双闭环调速系统：在电流、转速反馈控制系统中，从闭环结构上看，由电流环在里面构成的内环和由转速环在外面构成的外环，两个闭环构成的控制系统称作双闭环调速系统；11.可逆调速系统：可以实现电机正反转，具有四象限运行功能的调速系统称为可逆调速系统；12.环流的定义：采用两组晶闸管反并联的可逆V-M系统，如果两组装置的整流电压同时出现，便会产生不流过负载而直接在两组晶闸管之间流通的短路电流，称作环流（1）静态环流——两组可逆线路在一定控制角下稳定工作时出现的环流，其中又有两类：直流平均环流——由晶闸管装置输出的直流平均电压所产生的环流称作直流平均环流。

瞬时脉动环流——两组晶闸管输出的直流平均电压差为零，但因电压波形不同，瞬时电压差仍会产生脉动的环流，称作瞬时脉动环流。

（2）动态环流——仅在可逆V-M系统处于过渡过程中出现的环流。

电力拖动自动控制系统运动控制系统第五版课后练习题含答
案
一、单选题
1.答案：A
2.答案：B
3.答案：D
4.答案：A
5.答案：B
6.答案：C
7.答案：D
8.答案：B
9.答案：A
10.答案：C
二、多选题
1.答案：ABD
2.答案：ACD
3.答案：AD
4.答案：ABC
5.答案：ABCD
三、判断题
1.答案：正确
2.答案：错误
3.答案：正确
4.答案：错误
5.答案：错误
四、简述题
1.答案：
运动控制系统是指一种能够对运动进行控制和调节的系统。

它主要由控制单元、执行机构和传感器三部分组成。

其中，控制单元可用PLC或电脑实现，执行机构可以是电动机、液压机、气动机等，传感器则负责感知物体的位置、速度等信息，并将这些信息反馈给控制单元。

2.答案：
电力拖动自动控制系统主要由电动机、变频器、PLC等组成。

其中，电动机作
为执行机构，通过变频器调节电机的转速和转矩；PLC则作为控制单元，利用编程
对电机进行精确的控制和调节，以实现系统所要求的功能。

五、计算题
1.答案：500转/分
2.答案：1000N
3.答案：50N·m
4.答案：12.5次/min
5.答案：750W
以上为本次课后练习题的答案，希望大家认真做好每一道题，提升自身的运动控制能力。

电力拖动自动控制系统介绍电力拖动自动控制系统是一种基于电力传动原理的自动控制系统，广泛应用于机械设备的驱动和控制中。

该系统通过电动机将电能转化为机械能来驱动机械设备，利用传感器感知环境信号并通过自动控制器对电机进行控制，实现对机械设备的自动化控制。

电力拖动自动控制系统主要由电动机、传感器、自动控制器和驱动装置组成。

电动机是系统的动力源，通过电能转换为机械能来驱动机械设备。

传感器用于感知机械设备的状态和环境参数，如位置、速度、力等。

自动控制器负责接收传感器的信号并根据预设的控制策略对电动机进行控制，实现对机械设备的自动化控制。

驱动装置用于将控制信号转化为电机驱动信号，控制电机的启停、转速和转向。

首先，系统的控制精度高。

由于电力传动具有快速响应、高精度和可调性的特点，可以实现对机械设备的精确控制。

其次，系统的抗干扰能力强。

电力传动系统能够通过电机的转矩调节来适应外部负载的变化，从而保持机械设备的稳定运行。

再次，系统的可靠性高。

电力拖动系统中的关键部件如电动机和传感器都经过严格的测试和筛选，能够在长时间运行过程中保持稳定和可靠的性能。

此外，电力拖动自动控制系统还具有节能和环保的优势。

通过合理的控制策略和调节机制，可以减少系统的能耗，并减少对环境的影响。

电力拖动自动控制系统广泛应用于各个领域，如工业制造、交通运输、石油化工等。

以工业制造为例，电力拖动系统可以用于汽车生产线、机械加工设备、输送线等机械设备的驱动和控制。

通过自动控制，可以提高生产效率和产品质量，减少人力投入和人为错误，实现机械设备的自动化生产。

总之，电力拖动自动控制系统是一种利用电力传动原理实现对机械设备自动化控制的系统。

它具有控制精度高、抗干扰能力强、可靠性高、节能环保等优势。

在工业制造、交通运输、石油化工等领域得到广泛应用，为提高生产效率和产品质量发挥了重要作用。

《电力拖动自动控制系统》教学大纲一、课程基本信息1、课程英文名称：Automation Control System by Power Driving2、课程类别：专业方向课程3、课程学时：总学时64，实验学时84、学分：45、先修课程：《电路原理》、《模拟电子技术》、《数字电子技术》、《电力电子技术》、《电机学》、《控制电机》、《自动控制原理》、《电力拖动基础》等专业基础课程6、适用专业：电气工程及其自动化二、课程的目的与任务课程的教学目的：本课程是电气工程及其自动化专业的专业特色课程。

通过本课程的学习，了解和掌握电力拖动自动控制系统的设计、校正和综合方法，为今后的工作打下专业基础。

课程教学的任务：了解直流电力拖动自动控制系统的特点，调速方法，调速系统的静态动态性能指标。

掌握直流转速单闭自动控制系统和转速、电流双闭环自动控制系统的静、动态设计方法，深刻领会和掌握控制系统的工程设计方法，能够熟练应用典型Ⅰ型、典型Ⅱ系统的设计和校正方法，了解可逆直流调速系统和位置随动系统的特点和设计方法。

了解交流电力拖动自动控制系统的特点，调速方法，特别是重点了解和掌握笼型异步电动机变压变频调速系统的原理、特点和设计方法，了解矢量控制技术在异步电动机变压变频调速系统的应用，了解同步电动机变压变频调速系统的特点和设计方法。

三、课程的基本要求本课程是所有专业基础课程的综合应用，特别是对《电力电子技术》、《电机学》、《控制电机》、《自动控制原理》、《电力拖动基础》以及《模拟电子技术》、《数字电子技术》的基础知识应用较多，学生必须在这些专业基础课程学习过后，才能开设本课程。

教师在授课中必须引导学生对专业基础课程的综合应用，按照系统的控制规律为主线，由简入繁、由低及高的循序深入，思路必须清楚，引导学生学习和掌握系统设计与分析的方法，培养学生对工程问题的处理方法，同时要认真进行和完成课程实验，并且通过课程设计，要求学生能够对简单的电力拖动自动控制系统进行性能分析和设计。

电力拖动自动控制系统实验报告一、实验目的本实验旨在通过搭建电力拖动自动控制系统，实现对电动机的控制，加深对电力拖动控制原理的理解，并学会使用电力拖动自动控制系统进行实际操作。

二、实验仪器1.电力拖动自动控制系统2.电动机3.控制器4.电源5.测量仪器：电流表、电压表三、实验原理电力拖动自动控制系统是一种通过电动机驱动负载进行工作的自动控制系统。

该系统的基本原理是通过控制电动机的转速和负载之间的关系，从而实现对负载的控制。

电动机在工作时，根据控制信号调整输出转矩或转速，进一步改变负载运行状态。

拖动自动控制系统的调速效果主要由电机的调速功能（转矩与负载相关）、控制器和反馈传感器等设备共同决定。

四、实验步骤1.搭建电力拖动自动控制系统将电动机与电源、控制器等设备连接起来，确保电路连接正常，并通过电流表和电压表监测电流和电压的变化。

2.调节控制器参数根据实际需求，调节控制器的参数，如PID控制器的比例系数、积分系数和微分系数等，以控制电动机的速度和负载的运行状态。

3.实际运行测试打开电源，启动电机，观察电动机的转速和负载的运行状态，记录相关数据，并进行分析。

4.调整控制器参数根据实际观察到的数据结果，进一步调整控制器参数，以达到更好的控制效果。

五、实验结果与分析通过实验观察，我们发现调整控制器参数可以直接影响电动机的转速和负载的运行状态。

当比例系数增大时，电动机的加速度增加，但易产生震动；当积分系数增大时，电动机的速度稳定性增加，但容易产生超调；当微分系数增大时，电动机的速度调整时间缩短，但对于噪声信号的敏感性增加。

因此，需要根据实际情况进行综合考虑，调整合适的参数。

六、实验总结通过本次实验，我们对电力拖动自动控制系统的原理和操作有了更深入的了解。

通过调节控制器参数，我们成功实现了对电动机的控制，并观察到了不同参数对电动机转速和负载运行状态的影响。

同时，我们也了解到了参数调整需要综合考虑各个因素，并根据实际需求进行调整。

电力拖动自动控制系统1. 系统简介电力拖动自动控制系统是一种基于电力传动和自动控制的系统，用于驱动和控制各种机械设备的运动。

该系统通过电动机将电能转化为机械能，实现对设备的拖动和控制。

电力拖动自动控制系统广泛应用于工业生产、交通运输、能源领域等各个行业。

2. 系统架构电力拖动自动控制系统主要由以下几个部分组成：2.1 电动机电力拖动自动控制系统的核心部件是电动机。

电动机负责将电能转化为机械能，驱动机械设备的运动。

根据实际需求，电动机可以采用不同的类型，如直流电动机、交流电动机等。

2.2 控制器控制器是电力拖动自动控制系统的核心部分，用于监测和控制电动机的运行。

控制器接收来自传感器的反馈信号，根据预设的控制算法和逻辑，控制电动机的启动、停止、速度调节等操作。

2.3 传感器传感器用于获取与机械设备运动相关的物理量信息，如速度、位置、温度等。

传感器通过将物理量转化为电信号，传递给控制器进行处理和决策。

2.4 电源系统电源系统为电力拖动自动控制系统提供稳定可靠的电能供应。

电源系统可以采用市电供电、蓄电池供电或者发电机供电等多种方式，以满足不同场景的需求。

2.5 人机界面人机界面是用户与电力拖动自动控制系统进行交互的窗口。

通过人机界面，用户可以设置运行参数、监测系统状态、获取报警信息等。

人机界面通常采用触摸屏、按钮、指示灯等形式，具备直观、便捷的操作方式。

3. 工作原理电力拖动自动控制系统的工作原理如下：1.用户通过人机界面设置运行参数，如设备运行速度、运行时间等。

2.人机界面将参数传递给控制器。

3.控制器根据参数和实时反馈信号来控制电动机的启动、停止和调速。

4.传感器将机械设备运动相关的物理量信息转换为电信号，传递给控制器。

5.控制器根据传感器的反馈信号进行实时监测和控制，调整电动机的运行状态。

6.电动机将电能转化为机械能，驱动机械设备的运动。

7.控制器不断与人机界面进行信息交互，向用户显示设备状态、报警信息等。

电力拖动自动控制系统——运动控制系统总结电力拖动自动控制系统——运动控制系统总结一、复习：直流调速系统问题1-1：电机的分类？①发电机（其他能→电能）直流发电机交流发电机②电动机（电能→其他能）直流电动机：有换向器直流电动机（串励、并励、复励、他励）无换向器直流电动机（又属于一种特殊的同步电动机）交流电动机：同步电动机异步电动机：鼠笼式绕线式：伺服电机旋转变压器控制电机自整角机力矩电机测速电机步进电机（反应式、永磁式、混合式）问题1-2：衡量调速系统的性能指标是哪些？①调速范围D=nmax/nmin=nnom/nmin②静差率S=△nnom/n0*100%对转差率要求高，同时要求调速范围大（D大S 小）时，只能用闭环调速系统。

③和负载匹配情况：一般要求：恒功率负载用恒功率调速，恒转矩负载用恒转矩调速。

问题1-3：请比较直流调速系统、交流调速系统的优缺点，并说明今后电力传动系统的发展的趋势.*直流电机调速系统优点：调速范围广，易于实现平滑调速，起动、制动性能好，过载转矩大，可靠性高，动态性能良好。

缺点：有机械整流器和电刷，噪声大，维护困难；换向产生火花，使用环境受限；结构复杂，容量、转速、电压受限。

*交流电机调速系统（正好与直流电机调速系统相反）优点：异步电动机结构简单、坚固耐用、维护方便、造价低廉，使用环境广，行可靠，便于制造大容量、高转速、高电压电机。

大量被用来拖动转速基本不变的生产机械。

缺点：调速性能比直流电机差。

*发展趋势：用直流调速方式控制交流调速系统，达到与直流调速系统相媲美的调速性能；或采用同步电机调速系统.问题1-4：直流电机有哪几种？直流电机调速方法有哪些请从调速性能、应用场合和优缺点等方面进行比较.哪些是有级调速？哪些是无级调速？直流电动机中常见的是有换向器直流电动机，可分为串励、并励、复励、他励四种，无换向器直流电动机属于一种特殊的同步电动机。

根据直流电机的转速nUIR公式，调速方法有变压调速、变电Ke阻调速和变转差率调速。

电力拖动与自动化控制摘要：在当前企业生产过程中，电力拖动系统发挥着重要作用。

电力电气拖动系统主要由电动机、自动控制等装置组成。

电力拖动又称为电机传动系统，以电动机为运行基础，配合控制装置、传动装置等，有效推动了企业现代化生产进程。

现阶段随着自动化控制技术的发展，电力拖动有了新的应用方向，也对电力拖动系统性能提出更高要求。

关键词：电力拖动；自动化控制；安全保护1 电力拖动系统与自动化的工作路径随着计算机控制系统的发展，电力拖动系统的自动化控制可以依托计算机编程程序来实现其中的主要功能，包括电力拖动的模块化、编程以及逻辑处理等，依托仪器驱动程序，只需要简单的操作就能将便捷程序与电力拖动系统相对接。

同时为了能够完善系统运用路径，在自动化控制中还可以根据企业的生产要求编制不同的自动化控制方案，保障生产目标的实现。

并且为强化自动化控制效果，相关人员也可以探索PLC自动化控制技术应用的新路径，达到增强系统功能的目的。

因此在电力拖动系统的自动化控制中，需要结合电力拖动设备的相关参数、数量等作出综合评价，其中需要考虑的内容如下。

（1）在电动机功率的设定上，为实现自动化控制功能，应选择标准匹配的电动机，并分析电动机在运行期间可能出现的异常情况，包括升温过快、过载能力不足等，这是强化电力拖动系统运行能力的关键。

（2）从现有技术发展情况来看，电力拖动自动化控制系统的电机主要可以分为两种形式，分别为交流电动机与直流电动机两种形式，一般企业出于成本等方面的考虑，可以选择价格低廉的交流异步电动机。

若企业对生产的要求较为特殊，则可以选择具有更理想调速性能的直流电动机等，有助于提高电力拖动装置的性能。

2 电力拖动系统自动控制的设计原理首先，在电力拖动控制系统工作环节中，有关操作主体能够及时获取电动机不同类型信息，并及时加以校验反馈，包括电流反馈等。

需要注意的是，在这部分系统之中，为了更加可靠的完成机械自动化的控制任务，就必须引入电气设备这类核心硬件。
