电机拖动与控制网络试题及答案

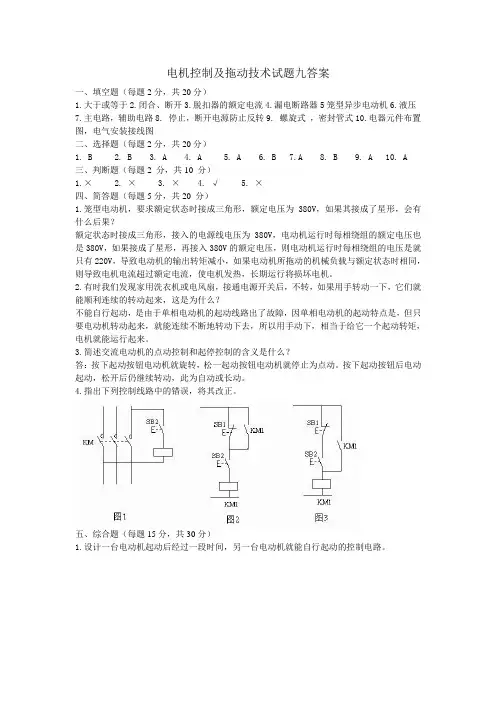

电机控制及拖动技术试题九答案一、填空题（每题2分，共20分）1.大于或等于2.闭合、断开3.脱扣器的额定电流4.漏电断路器5笼型异步电动机6.液压7.主电路，辅助电路8. 停止，断开电源防止反转9. 螺旋式，密封管式10.电器元件布置图，电气安装接线图二、选择题（每题2分，共20分）1. B2. B3. A4. A5. A6. B7.A8. B9. A 10. A三、判断题（每题2 分，共10 分）1.×2. ×3. ×4. √5. ×四、简答题（每题5分，共20 分）1.笼型电动机，要求额定状态时接成三角形，额定电压为380V，如果其接成了星形，会有什么后果？额定状态时接成三角形，接入的电源线电压为380V，电动机运行时每相绕组的额定电压也是380V，如果接成了星形，再接入380V的额定电压，则电动机运行时每相绕组的电压是就只有220V，导致电动机的输出转矩减小，如果电动机所拖动的机械负载与额定状态时相同，则导致电机电流超过额定电流，使电机发热，长期运行将损坏电机。

2.有时我们发现家用洗衣机或电风扇，接通电源开关后，不转，如果用手转动一下，它们就能顺利连续的转动起来，这是为什么？不能自行起动，是由于单相电动机的起动线路出了故障，因单相电动机的起动特点是，但只要电动机转动起来，就能连续不断地转动下去，所以用手动下，相当于给它一个起动转矩，电机就能运行起来。

3.简述交流电动机的点动控制和起停控制的含义是什么？答：按下起动按钮电动机就旋转，松一起动按钮电动机就停止为点动。

按下起动按钮后电动起动，松开后仍继续转动，此为自动或长动。

4.指出下列控制线路中的错误，将其改正。

五、综合题（每题15分，共30分）1.设计一台电动机起动后经过一段时间，另一台电动机就能自行起动的控制电路。

2.用继电接触器设计三台交流电机相隔3秒顺序起动同时停止的控制线路。

电机与拖动试卷一、（10分）判断（正确的划√，错误的划×）：1、三相异步电动机在正常运行时，如果转子突然卡住不动，则转差率S=0。

( )2、把三相异步电动机中的电流相序任意调换其中的两相，都能使电动机反转。

（ ）3、直流电机工作在电动状态，电磁转矩的方向总是和电机的旋转方向一致。

（ ）4、直流电动机铭牌上标注的额定功率是指电动机输出的机械功率。

（ ）5、直流发电机在电枢绕组元件中产生的交流电动势，只是由于加装了换向器和电刷装置才能输出直流电动势。

（ ）二、（15分）单项选择题：1、若并励直流发电机转速升高10%，则发电机的空载电压将升高为（ ）。

（1）10% （2）﹥10% （3）﹤10% （4）不变2、一台三相变压器，S N =20kVA ，U 1N /U 2N =1000/400V ，Y ，d 接法，当此变压器额定运行时，二次侧的额定电流值为（ ）。

（1）50A （2）28.87A （3）16.67A3、若将三相对称绕组的三个首端A 、B 、C 连接，三个末端X 、Y 、Z 也连接，然后对首末端之间施加正弦交流电压，此时所产生的基波磁势幅值为（ ）。

（1）11119.0I p k N F W = （2）11119.023I pk N F W ⨯= （3）零 4、异步电动机等效电路中虚拟电阻21r ss '-上消耗的功率为： （1）电磁功率 （2）总机械功率 （3）输入功率5、一台变压器原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，当额定电压不变时，铁心中的磁通将（ ）。

（1）增加 （2）不变 （3）减少 （4）为零三、（20分）某并励直流电动机，kW P N 17=，V U N 220=，m in /3000r n N =，A I N 9.88=，电枢回路总电阻Ω=0896.0a R ，励磁回路总电阻Ω=5.181f R ，略 去电枢反应影响，试求：（1）额定输出转矩N T 2；（2）额定时的电磁转矩em T ；（3）额定效率N η。

《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。

同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。

2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。

改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。

3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。

开环控制常用于对系统稳定性要求不高的情况。

PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。

二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。

答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。

答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。

答案：24、伺服电机分为______和______两种类型。

其中，______主要用于位置控制，而______主要用于速度控制。

答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。

电机拖动试题及答案一、选择题1. 电机拖动系统中，起动电流通常为额定电流的多少倍？A. 3-5倍B. 5-7倍C. 7-10倍D. 10-12倍答案：B2. 异步电机的转子转速与同步转速之间的关系是什么？A. 转子转速等于同步转速B. 转子转速低于同步转速C. 转子转速高于同步转速D. 转子转速与同步转速无关答案：B二、填空题1. 电机拖动的基本原理是利用电机的_________产生转矩。

答案：电磁力2. 直流电动机的调速方法主要有_________和_________。

答案：变压调速；变阻调速三、简答题1. 简述三相异步电动机的工作原理。

答案：三相异步电动机的工作原理基于转子在旋转磁场中受到电磁力的作用而产生转矩。

当三相交流电通过定子绕组时，产生旋转磁场。

转子在磁场中切割磁力线，根据法拉第电磁感应定律，转子中产生感应电流。

感应电流与旋转磁场相互作用，产生电磁力，使转子转动。

2. 为什么电机启动时电流会很大？答案：电机启动时，由于转子静止或转速较低，转差率较大，导致转子中的感应电流增大，从而产生较大的电磁力。

这种较大的电磁力使得启动时的电流远大于正常运行时的电流。

同时，由于电机的启动转矩需求较大，为了提供足够的启动转矩，电流也会相应增大。

四、计算题1. 已知一台三相异步电动机的额定功率为10kW，额定电压为380V，额定电流为20A，求其效率。

答案：首先计算输入功率：P_in = V * I = 380V * 20A = 7600W。

然后计算效率：η = P_out / P_in = 10000W / 7600W ≈ 0.8158，即效率约为81.58%。

2. 若一台直流电动机的额定电压为220V，额定电流为50A，求其在额定工作条件下的功率。

答案：直流电动机的功率 P = V * I = 220V * 50A = 11000W。

五、论述题1. 论述电机拖动系统中变频器的作用及其对电机性能的影响。

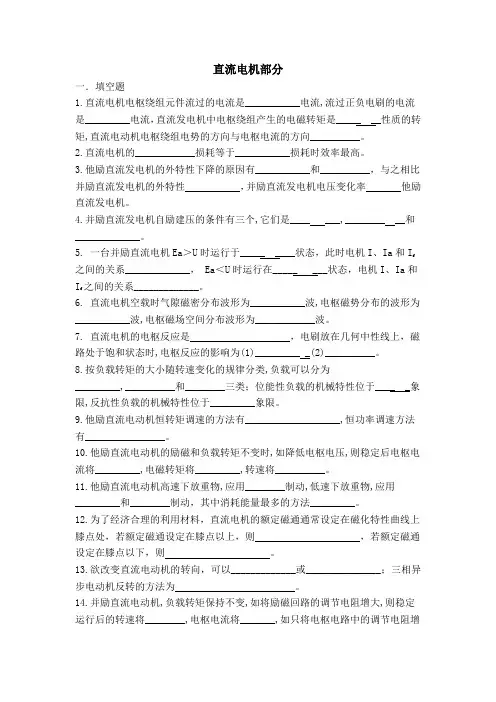

直流电机部分一．填空题1.直流电机电枢绕组元件流过的电流是___________电流,流过正负电刷的电流是_________电流，直流发电机中电枢绕组产生的电磁转矩是_____ __性质的转矩,直流电动机电枢绕组电势的方向与电枢电流的方向__________。

2.直流电机的____________损耗等于___________损耗时效率最高。

3.他励直流发电机的外特性下降的原因有___________和__________，与之相比并励直流发电机的外特性，并励直流发电机电压变化率他励直流发电机。

4.并励直流发电机自励建压的条件有三个,它们是____ ___,________ __和_____________。

5. 一台并励直流电机Ea＞U时运行于_____ ____状态，此时电机I、Ia和If 之间的关系_____________， Ea＜U时运行在_____ ___状态，电机I、Ia和I之间的关系_____________。

f6. 直流电机空载时气隙磁密分布波形为___________波,电枢磁势分布的波形为___________波,电枢磁场空间分布波形为____________波。

7. 直流电机的电枢反应是，电刷放在几何中性线上，磁路处于饱和状态时,电枢反应的影响为(1)_________ _(2)__________。

8.按负载转矩的大小随转速变化的规律分类,负载可以分为_________,__________和________三类；位能性负载的机械特性位于____ _象限,反抗性负载的机械特性位于_________象限。

9.他励直流电动机恒转矩调速的方法有___________________,恒功率调速方法有________________。

10.他励直流电动机的励磁和负载转矩不变时,如降低电枢电压,则稳定后电枢电流将_________,电磁转矩将_________,转速将__________。

电机拖动题库及参考答案一、单选题（共30题，每题1分，共30分）1、转速电流双闭环调速系统中电流调节器的英文缩写是A、ASRB、ACRC、AVRD、ATR正确答案：A2、四极异步电动机的旋转磁场的转速比通电频率（）定子通工频交流电，旋转磁场速度为每分（）转。

A、快，1500B、慢，3000C、慢，1500B.快C.1500D.3000D、快，3000正确答案：A3、一台接在电网上的电力变压器，获得最高效率的条件是A、铜耗等于铁耗B、轻载C、铜耗小于铁耗D、满载正确答案：A4、在直流电机中，公式和中的中指的是A、所有磁极的总磁通B、每极合成磁通C、主磁通每极磁通D、以上都不是正确答案：A5、以下材料分别组成相同规格的四个磁格，磁阻最大的材料是A、钴B、黄铜C、铁D、镍正确答案：C6、一台单相变压器，U1NU2N=220/110V，如果把一次侧接到110V的电源上运行，电源频率不变，则变压器的主磁通将A、不变B、减小C、增大D、为零正确答案：B7、下列元件中，哪些是由硬磁性材料制造的A、录音机的磁头B、扬声器中的磁铁C、储用的信用卡D、电磁铁中的铁芯正确答案：B8、晶闻管交-直交电压型变频器，采用180°导电型控制方式，输出的三相交流电压互差（），三相（）。

A、60°，不对称B、120°，不对称C、120°，对称D、60°，对称正确答案：D9、异步电动机的额定功率PN是指A、输出电功率B、输入机械功率C、输入电功率D、输出机械功率正确答案：D10、异步电动机的产品代号中，YR表示（）电动机，YD表示（）电动机。

A、高起动转矩昇步，防爆型异步B、绕线型转子异步，防爆型步C、绕线型转子异步，多速异步D、高起转矩异步，多速异步正确答案：D11、变频器调速原理是改变电动机的供电率f1，从而改变电动机的同步转速no进行调速的。

在我国，电网供给变频器的交流电频率是( )Hz，电网频率是( )的。

电机与拖动考试试题及答案一、选择题1. 电机是将电能转化为______能的装置。

A. 动力B. 势能C. 热能D. 光能2. 电机中传动轴上的旋转运动为______运动。

A. 直线B. 曲线C. 往复D. 微小3. 下列哪种电机适用于毛细管电泳、微型泵、超声波发射装置等小功率、小转矩的设备？A. 步进电机B. 直流电机C. 交流异步电机D. 无刷直流电机4. 外加于电机定子绕组两端，可通过继电器、空气断路器等加载于电机上，用以启动、停止电机及防止电机超载的装置是______。

A. 保护器B. 制动器C. 变速器D. 隔离器5. 允许在非连续运转时间内不受额定功率的限制，并且可以在短时间内超负荷运行的称为________工作制。

A. 连续B. 短时C. 阶段D. 高速二、填空题1. 根据电机的结构特点，主要可将电机分为______类。

2. 电动机亦称为______。

三、解答题1. 请简要描述电机的原理及主要构成部分。

答案示例：电机的原理是利用电磁感应规律，将电能转化为动力能的装置。

主要构成部分包括定子、转子、空气隙、定子绕组和转子导体等。

定子是电机中固定的部分，由堆积排列在铁心上的绕组组成。

给定子绕组通以电流，形成旋转磁场。

转子是电机中可旋转的部分，它靠着力矩产生旋转运动。

空气隙是定子与转子之间保持一定距离的空间，有助于旋转运动的实施。

定子绕组是定子上的线圈，它使得通过定子产生电流，并且使得电磁场的方向恒定，从而保证电机的正常运转。

转子导体是转子上导电的部分，通过通电与磁场的相互作用，产生力矩使得转子旋转。

2. 在制动电机中，常用的制动方式有哪些？答案示例：制动电机常用的制动方式包括机械制动、电磁制动和电阻制动。

机械制动是通过制动器在电机轴上阻碍转动，实现制动效果。

电磁制动是通过电磁铁在电机定子上产生磁场，从而阻碍转子旋转，实现制动。

电阻制动是通过串接电阻将电动机的绕组引出，通过电阻形成感性负载，从而产生电流制动电动机。

电机拖动试题库含答案一、单选题（共30题，每题1分，共30分）1、起动转矩较大、转速变化不大的负载有?A、空气压缩机B、起锚机C、离心泵D、金属切削机正确答案：A2、变压器的相量图，不用来表示变压器中电量的关系。

A、电压-电流B、有效值C、功率D、相位差正确答案：C3、直流电机运行在发电机状态时，其（）A、Ea>UB、Fa=0C、EaD、Ea=U正确答案：A4、三相不可控整流桥采用进行整流A、二极管B、三极管C、晶闸管正确答案：A5、如果将频率调到额定频率的倍，即1=(fN)，采用严格恒磁通控制方式，则该频率对应机械特性曲线的最大拖动转矩.A、TsTB、TemNC、TemN/2D、2TemN正确答案：B6、在晶管三相交流调压器的接线形式中，比较常用的是接线方式A、三相全波星形联接的调压电路B、带零线的三相全波星形的调压电路C、晶管与负載接成内三角形的调压电路D、晶闸管三角形联接的调压电路正确答案：A7、在直流电动机时，运行效率最高时应是A、铁耗与磁滞损耗相等B、不变损耗与机械损耗相等C、可变损耗与不变损耗相等D、应是铁耗与铜耗相等时正确答案：A8、磁场强的地方，磁力线较?A、疏B、细C、粗D、密正确答案：D9、桥式可逆直流PW週速系的主电路，主要由四个三极管、四个二极管、直流电动机组成A、并联B、串联C、反并联D、混联正确答案：C10、相变压器铭牌上的额定电压是指A、回路电压B、输电电压C、线电压D、电阻压降正确答案：C11、关于交流电动机工作原理，下面说法中错误的是A、感应电流在旋转磁场的作用下产生电磁转矩，驱动子转动。

B、定子绕组中通以三相对称电流，在电动机定子内部将产生旋转磁场。

C、三相异步电动机的转子以与旋转磁场相等的速度旋转。

D、转子绕组与旋转场的相对运动产生感应电动势和感应电流。

正确答案：C12、一台三相变压器绕组联接标号为:D.y11说明该变压器A、一次为三角形接法，其线电势滞后星型接法的二次側线电势相位30B、二次侧为星形接法，其线电势滞后一次侧三角形接法的线电相位330°C、二次侧为三角形接法，其线电压滞后一次側星形接法的线电压相位330°D、一次为星形接法，其线电势滞后二次側三角形接法的线电压相位330°正确答案：B13、如果Pr.201=1，20，0:10，说明该段程序是（）（） HZ（）秒A、反转，20，10B、停止，10，20C、正转，20，10D、正转，10，20正确答案：C14、变频器做过全部清除操作之后，要重新设置:Pr.1、Pr.2、Pr.3这3个参数，它们的含义分别是A、下限频率，上限频率，额定频率和基底频率B、额定频率，基底频率，上限频率和下限频率C、上限频率，下限频率，额定频率和基底频率D、上限频率，额定频率，基底频率和下限频率正确答案：A15、关于相对磁导率下面说法正确的是A、无单位B、单位是特C、有单位D、单位是亨/米正确答案：A16、电机铭牌上Y311M-2中的Y代表?A、同步电动机B、异步电动机C、以上都不是正确答案：B17、当异步电动机的空气隙磁场在空间作正弦分布，并以恒定的转速n1旋转时，定子导体感应的电动势为()A、方波B、正弦波C、矩形波正确答案：B18、直流电机的铁损、铜损分别A、随负载变化，不随负载变化B、不随负变化，不随负载变化C、随负载变化，随负变化D、不随负载变化，随负载变化正确答案：A19、相异步电动机的定子绕组相当于变压器的A、一次绕组B、二次绕组C、电感D、铁心线圈正确答案：C20、变频器采用单极性SPWM脉完调制方法，参考信号为正弦波，载波信号为单极性或波A、双极性，五角波，锯齿波B、单极性，三角波，锯齿波C、双极性，三角波，锯齿波D、单极性，五角波，锯齿波正确答案：D21、一个单相交流绕组所建立的磁动势为磁动势。

电机与拖动试题及答案一、选择题1. 电机的基本原理是什么？A. 电磁感应B. 静电效应C. 电流的磁效应D. 光电效应答案：A2. 以下哪种类型的电机不属于交流电机？A. 同步电机B. 异步电机C. 直流电机D. 感应电机答案：C3. 电机的额定功率是指什么？A. 电机在任何情况下都能长期运行的最大功率B. 电机在特定频率和电压下能长期运行的最大功率C. 电机短时间内能运行的最大功率D. 电机在启动时消耗的功率答案：B4. 电机的效率是指什么？A. 电机输出功率与输入功率的比值B. 电机输入功率与输出功率的比值C. 电机输出功率与电机重量的比值D. 电机输入功率与电机体积的比值答案：A5. 电机的转子是什么？A. 固定部分B. 转动部分C. 导线部分D. 磁铁部分答案：B二、填空题1. 直流电机的工作原理是基于________效应。

答案：电流的磁2. 交流电机的转速与电源频率有关，当电机转速与电源频率同步时，这种电机称为________电机。

答案：同步3. 电机的负载转矩与转速成________关系。

答案：反比4. 电机的绝缘等级表示电机能够承受的最高温度，例如，绝缘等级B 的温度极限是________℃。

答案：1305. 电机的保护等级表示电机对外界固体物体和水的防护能力，例如，保护等级IP55表示电机对固体物体的防护等级是5，对水的防护等级是________。

答案：5三、判断题1. 电机的额定电流是指电机在额定负载下能够长期运行的最大电流。

（正确/错误）答案：正确2. 电机的效率随着负载的增加而增加。

（正确/错误）答案：错误3. 电机的转子和定子之间必须保持一定的气隙。

（正确/错误）答案：正确4. 电机的额定电压是指电机能够长期运行的最低电压。

（正确/错误）答案：错误5. 电机的保护等级IP67表示电机是完全防水的。

（正确/错误）答案：正确四、简答题1. 请简述直流电机和交流电机的主要区别。
