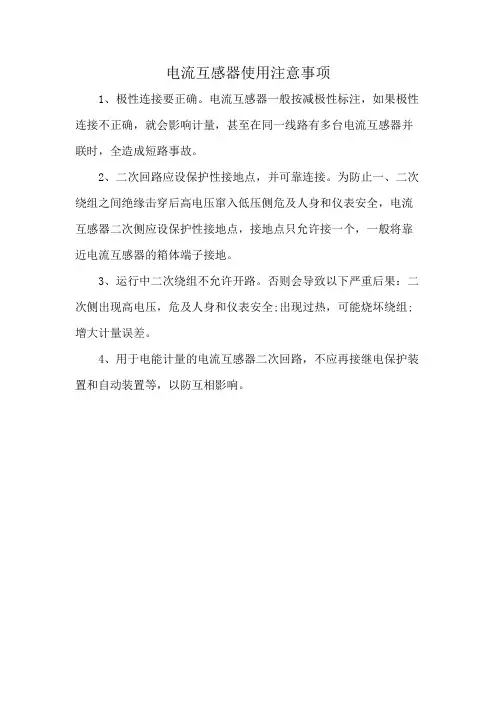

电流互感器使用注意事项
1、极性连接要正确。
电流互感器一般按减极性标注，如果极性连接不正确，就会影响计量，甚至在同一线路有多台电流互感器并联时，全造成短路事故。
2、二次回路应设保护性接地点，并可靠连接。
为防止一、二次绕组之间绝缘击穿后高电压窜入低压侧危及人身和仪表安全，电流互感器二次侧应设保护性接地点，接地点只允许接一个，一般将靠近电流互感器的箱体端子接地。
3、运行中二次绕组不允许开路。
否则会导致以下严重后果：二次侧出现高电压，危及人身和仪表安全;出现过热，可能烧坏绕组;增大计量误差。
4、用于电能计量的电流互感器二次回路，不应再接继电保护装置和自动装置等，以防互相影响。

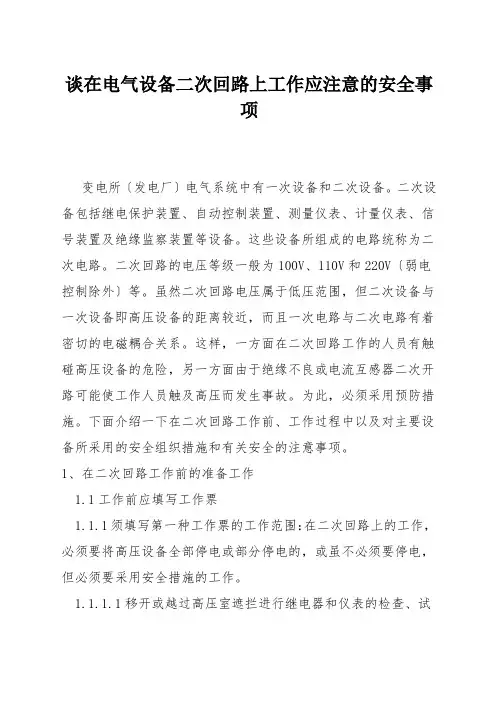

谈在电气设备二次回路上工作应注意的安全事项变电所〔发电厂〕电气系统中有一次设备和二次设备。
二次设备包括继电保护装置、自动控制装置、测量仪表、计量仪表、信号装置及绝缘监察装置等设备。
这些设备所组成的电路统称为二次电路。
二次回路的电压等级一般为100V、110V和220V〔弱电控制除外〕等。
虽然二次回路电压属于低压范围，但二次设备与一次设备即高压设备的距离较近，而且一次电路与二次电路有着密切的电磁耦合关系。
这样，一方面在二次回路工作的人员有触碰高压设备的危险，另一方面由于绝缘不良或电流互感器二次开路可能使工作人员触及高压而发生事故。
为此，必须采用预防措施。
下面介绍一下在二次回路工作前、工作过程中以及对主要设备所采用的安全组织措施和有关安全的注意事项。
1、在二次回路工作前的准备工作1.1工作前应填写工作票1.1.1须填写第一种工作票的工作范围：在二次回路上的工作，必须要将高压设备全部停电或部分停电的，或虽不必须要停电，但必须要采用安全措施的工作。
1.1.1.1移开或越过高压室遮拦进行继电器和仪表的检查、试验时，必须将高压设备停电的工作。
1.1.1.2进行二次回路工作的人员与导电部分的距离小于表一规定的安全距离，但大于表二规定的安全距离，虽然不必须要将高压设备停电，但必须设置遮拦等安全措施的工作。
表一临近或交叉其他电力线工作的安全距离电压等级〔kv〕安全距离〔m〕电压等级〔kv〕安全距离〔m〕10级以下1.0154~2204.0035(20~44)2.53305.0060~1103.05006.00表二在带电线路杆塔上工作与带电导线最小安全距离电压等级〔kv〕安全距离〔m〕电压等级〔kv〕安全距离〔m〕10级以下101542.0020~351.002203.00441.203304.0060~10.701.505005.001.1.1.3检查高压电动机和起动装置的继电保护装置和仪表，必须要将高压设备停电工作。
电流,互感器安装要求及二次,开路,故障的处理为什么电流互感器二次侧不能开路电流互感器安装要求及二次开路故障的处理 1.按图施工，接线正确，导线两端编号标记应清楚，标号范围符合规程要求。
2.二次回路导线或电缆，均应采用铜线，电流互感器回路导线截面不应小于2.5mm2,电压互感器回路导线截面不应小于1.5mm2.3.电流互感器出口第一端子排应选用专用电流端子，电流互感器不使用的二次绕组在接线板处应短路并接地。
4.盘、柜内二次回路导线不应有接头，控制电缆或导线中间亦不应有接头，如必须有接头时，应采用其所长的接线端子箱过渡连接。
5.电流互感器极性不能接反，相序、相别应符合设计及规程要求，对于差动保护用的互感器接线，在投入运行前必须测定两臂电流相量图以检验接线的正确性6.二次回路导线排列应整齐美观，导线与电气元件及端子排的连接螺丝必须无虚接松动现象，导线绑把卡点距离应符合规程要求。
7.二次回路对地绝缘应良好，电压回路和电流回路之间不应有混线现象。
8.电流及电压回路，均应在互感器二次侧出口处一点接地。
电压回路应有熔断器保护。
电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。
CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。
若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。
磁饱和使铁损增大，CT发热，CT线圈的绝缘也会因过热而被烧坏。
还会在铁芯上产生剩磁，增大互感器误差。
最严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。

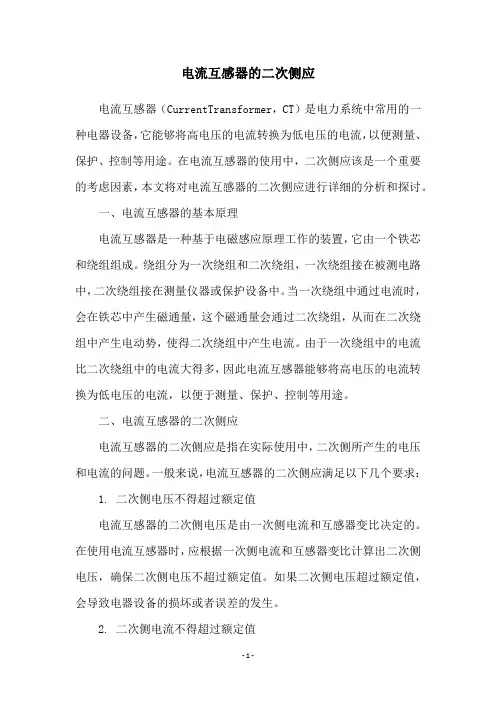

电流互感器的二次侧应电流互感器（CurrentTransformer，CT）是电力系统中常用的一种电器设备，它能够将高电压的电流转换为低电压的电流，以便测量、保护、控制等用途。
在电流互感器的使用中，二次侧应该是一个重要的考虑因素，本文将对电流互感器的二次侧应进行详细的分析和探讨。
一、电流互感器的基本原理电流互感器是一种基于电磁感应原理工作的装置，它由一个铁芯和绕组组成。
绕组分为一次绕组和二次绕组，一次绕组接在被测电路中，二次绕组接在测量仪器或保护设备中。
当一次绕组中通过电流时，会在铁芯中产生磁通量，这个磁通量会通过二次绕组，从而在二次绕组中产生电动势，使得二次绕组中产生电流。
由于一次绕组中的电流比二次绕组中的电流大得多，因此电流互感器能够将高电压的电流转换为低电压的电流，以便于测量、保护、控制等用途。
二、电流互感器的二次侧应电流互感器的二次侧应是指在实际使用中，二次侧所产生的电压和电流的问题。
一般来说，电流互感器的二次侧应满足以下几个要求： 1. 二次侧电压不得超过额定值电流互感器的二次侧电压是由一次侧电流和互感器变比决定的。
在使用电流互感器时，应根据一次侧电流和互感器变比计算出二次侧电压，确保二次侧电压不超过额定值。
如果二次侧电压超过额定值，会导致电器设备的损坏或者误差的发生。
2. 二次侧电流不得超过额定值电流互感器的二次侧电流是由一次侧电流和互感器变比决定的。
在使用电流互感器时，应根据一次侧电流和互感器变比计算出二次侧电流，确保二次侧电流不超过额定值。
如果二次侧电流超过额定值，会导致电器设备的损坏或者误差的发生。
3. 二次侧电流和电压的相位关系电流互感器的二次侧电流和电压之间存在着一定的相位关系。
在使用电流互感器时，应根据二次侧电流和电压的相位关系进行校正，以确保测量结果的准确性。
4. 二次侧电流和电压的波形电流互感器的二次侧电流和电压的波形应该与被测电路的波形一致，以确保测量结果的准确性。

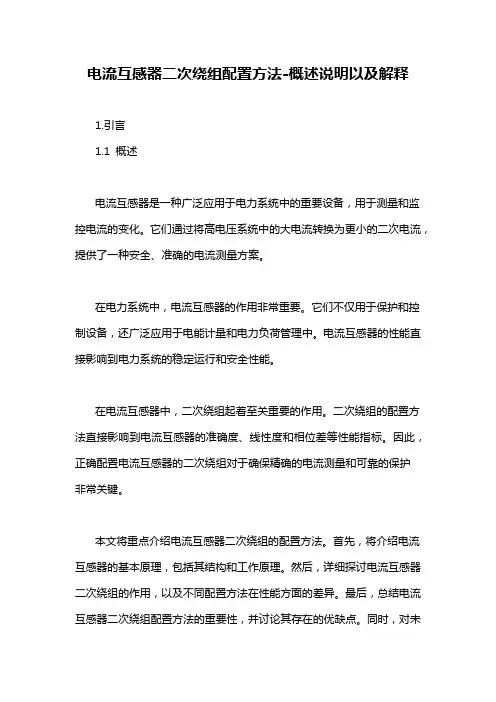

电流互感器二次绕组配置方法-概述说明以及解释1.引言1.1 概述电流互感器是一种广泛应用于电力系统中的重要设备，用于测量和监控电流的变化。
它们通过将高电压系统中的大电流转换为更小的二次电流，提供了一种安全、准确的电流测量方案。
在电力系统中，电流互感器的作用非常重要。
它们不仅用于保护和控制设备，还广泛应用于电能计量和电力负荷管理中。
电流互感器的性能直接影响到电力系统的稳定运行和安全性能。
在电流互感器中，二次绕组起着至关重要的作用。
二次绕组的配置方法直接影响到电流互感器的准确度、线性度和相位差等性能指标。
因此，正确配置电流互感器的二次绕组对于确保精确的电流测量和可靠的保护非常关键。
本文将重点介绍电流互感器二次绕组的配置方法。
首先，将介绍电流互感器的基本原理，包括其结构和工作原理。
然后，详细探讨电流互感器二次绕组的作用，以及不同配置方法在性能方面的差异。
最后，总结电流互感器二次绕组配置方法的重要性，并讨论其存在的优缺点。
同时，对未来电流互感器二次绕组配置方法的发展方向进行展望。
通过对电流互感器二次绕组配置方法的深入研究，我们可以更好地理解其工作原理和性能影响因素，并为电力系统的设计和运行提供参考。
本文的结论有助于工程师和技术人员更好地选择和配置电流互感器，从而提高电流测量的准确性和可靠性。
1.2文章结构文章结构是指文章的整体框架和组织方式，它对于读者理解文章的内容和思路起着重要的指导作用。
本文分为引言、正文和结论三个部分。
具体结构如下：1. 引言部分1.1 概述1.2 文章结构1.3 目的2. 正文部分2.1 电流互感器的基本原理2.2 电流互感器二次绕组的作用2.3 电流互感器二次绕组配置方法3. 结论部分3.1 总结电流互感器二次绕组配置方法的重要性3.2 讨论电流互感器二次绕组配置方法的优缺点3.3 展望未来电流互感器二次绕组配置方法的发展方向在引言部分，我们会对电流互感器二次绕组配置方法这一主题进行概述，并明确本文的目的。
电流互感器使用注意事项有电流互感器是一种常见的电力测量设备，用于测量电流的大小和方向。
在使用电流互感器时，我们需要注意以下几个方面，以确保安全和准确的测量结果。
1. 安装位置选择：电流互感器的安装位置应选择在电力系统中电流较大的地方，以保证测量的准确性。
一般来说，电流互感器应安装在接近负载侧的位置，这样可以避免电流的分支和损耗。
2. 安装方式：电流互感器有多种安装方式，如直接插接式、固定式和开关式等。
在选择安装方式时，应根据实际情况和需求进行选择。
同时，在安装过程中，要确保互感器与被测电流的导线有良好的接触，以避免测量误差。
3. 额定电流选择：在选购电流互感器时，要根据实际需求选择适当的额定电流。
过小的额定电流会导致测量不准确，而过大的额定电流则会浪费资源。
因此，我们应根据被测电流的范围来选择合适的电流互感器。
4. 频率适应性：电流互感器的频率适应性是指互感器在不同频率下的测量精度。
一般来说，电流互感器的频率适应范围应符合被测电流的频率范围，以确保测量结果的准确性。
5. 额定负荷：电流互感器的额定负荷是指互感器能够承受的最大负荷电流。
在使用电流互感器时，要确保被测电流不超过互感器的额定负荷，以避免互感器过载损坏。
6. 绝缘性能：电流互感器应具备良好的绝缘性能，以避免因绝缘损坏而导致测量误差或安全事故。
在使用过程中，要定期检查互感器的绝缘状态，并及时处理发现的问题。
7. 防护等级：电流互感器应具备一定的防护等级，以保护其内部结构不受外界环境的影响。
在选择电流互感器时，要根据实际使用环境和要求选择相应的防护等级，以确保互感器的正常工作。
8. 温升：电流互感器在长时间工作过程中会产生一定的温升。
要根据互感器的温升特性选择合适的工作方式和使用条件，以确保互感器的安全运行和测量的准确性。
9. 校验和维护：定期对电流互感器进行校验和维护是确保测量准确性的重要手段。
在校验过程中，可以使用标准电流源对互感器进行比较校验，以发现并修正测量误差。
电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。
电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。
一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。
PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。
一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。
电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。
在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。
2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。
CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。
电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。
根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。
二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。
电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。
而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
简述电流互感器的功能、特点、使用注意事项
一、电流互感器的功能
电流互感器的作用是将电路中的一些有害的大电流，转换成小电流经内部绕组比例变换，从而实现对电流的测量和变换，实现风电场的测控。
二、电流互感器的特点
1. 精度高：电流互感器具有精度高、线性好、噪音低、动态范围大等特点，精度可达0.5级，同时采用浮动电源，可以实现高精度的电流变换。
2. 体积小：电流互感器体积小，可以安装在配电间等比较紧凑的空间内。
3. 接线方便：对电流互感器的接线操作也比较方便，操作简单，安装方便省心。
4. 抗干扰能力强：电流互感器具有良好的抗干扰能力，能有效防止外部脉冲干扰，使采集到的测量数据更加精确。
三、电流互感器使用注意事项
1. 安装前需要进行检查，确保电流互感器外壳没有损坏，没有任何破损、松动或变形的现象。
2. 安装时需要按照厂家指定的安装方法安装电流互感器。
3. 安装时必须确保电流互感器两端的接线夹螺丝紧固，不能松动或松开，否则容易影响测量精度。
4. 电流互感器在线接线时，必须保持测量电流和比例变换电流
的方向一致。
5. 电流互感器的温度变化会影响测量精度，因此在使用时应注意控制温度变化。
6. 对于被测量电流的方向变化也会影响测量精度，因此应注意保持测量电流的方向稳定。

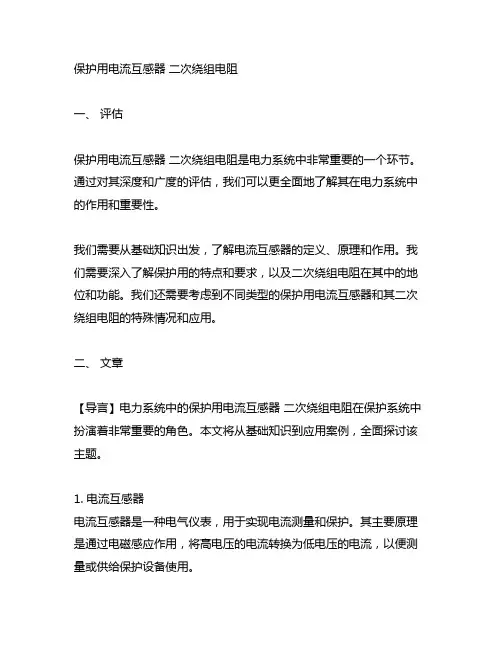

保护用电流互感器二次绕组电阻一、评估保护用电流互感器二次绕组电阻是电力系统中非常重要的一个环节。
通过对其深度和广度的评估，我们可以更全面地了解其在电力系统中的作用和重要性。
我们需要从基础知识出发，了解电流互感器的定义、原理和作用。
我们需要深入了解保护用的特点和要求，以及二次绕组电阻在其中的地位和功能。
我们还需要考虑到不同类型的保护用电流互感器和其二次绕组电阻的特殊情况和应用。
二、文章【导言】电力系统中的保护用电流互感器二次绕组电阻在保护系统中扮演着非常重要的角色。
本文将从基础知识到应用案例，全面探讨该主题。
1. 电流互感器电流互感器是一种电气仪表，用于实现电流测量和保护。
其主要原理是通过电磁感应作用，将高电压的电流转换为低电压的电流，以便测量或供给保护设备使用。
2. 保护用电流互感器保护用电流互感器是一种特殊用途的电流互感器，主要用于电力系统的保护。
其要求更加严格，有着更高的精度和可靠性要求。
3. 二次绕组电阻二次绕组电阻是保护用电流互感器中的重要组成部分，其作用是保证二次回路的正常工作。
在保护动作时，二次绕组电阻的值会直接影响到电流互感器的输出信号和保护系统的准确性。
4. 特殊情况和应用不同类型的保护用电流互感器，在二次绕组电阻方面会存在一些特殊情况和应用。
比如有些保护用电流互感器会采用可调节的二次绕组电阻，以适应系统的变化。
【总结和回顾】本文全面讨论了保护用电流互感器二次绕组电阻在电力系统中的重要性和作用。
通过对其深度和广度的评估，我们更全面地了解了该主题的相关知识和应用。
【个人观点和理解】在电力系统中，保护用电流互感器二次绕组电阻的重要性不言而喻。
作为保护系统中的一部分，其稳定性和可靠性直接关系到整个系统的安全性和可靠性。
在实际应用中，需要严格控制其质量和参数，以确保其在保护系统中的正常工作。
三、结语通过本文的撰写，我们对保护用电流互感器二次绕组电阻有了更深入的了解。
也总结出了其在电力系统中的作用和重要性。
