冷库制冷系统管路施工设计

制冷系统的管道设计⑴⑵制冷系统管道设计包括管径的确定、管道和设备的防腐、保温以及管道的布置问题。

管道设计的好坏，关系到制冷装置运行的安全性、经济性和安装操作的简单方便程度。

通过本章的学习，掌握公式法和图表法确定系统管径以及管材、阀件的正确选用、管道安装布置时需注意的问题。

第一节氨制冷系统管道设计要求（一）对管道、阀件及连接件的一般要求1、管道氨制冷系统的管道应采用无缝钢管。

2、阀门制冷管道系统应采用氨专用阀门，氨系统所用阀类不允许有铜和铜合金的零部件。

阀体应是灰铸铁、可锻铸铁或铸钢的。

其公称压力不应小于2.5Mpa（表压），应有倒关阀座，当阀开足后能在运行中更换材料。

3、连接件氨系统管道一律采用焊接，一般管壁厚度小于4mm者宜用气焊，管壁厚度4mm以上者可用电焊。

（1）弯头一律采用煨弯。

（2）法兰用A3镇静钢制作，应带凸凹口。

（3）两根管子做T形连接时，应作顺流向的弯头。

若两根管子管径相同，则应在结合部位加一段较大的管子，如图7-1 （4）小口径阀门用丝扣连接时，连接管车削螺纹后剩余厚度不小于2.5~3.0mm，应先用一短管与阀门连接后，再与系统管道焊接，丝扣连接时不得使用白油麻丝，应采用纯甘油与黄粉（氧化铅）调和的填料。

（5）支管与集管的连接，支管管头应开弧形叉口与集管平接，不应插入集管内。

一、管道内允许的流速和压降在工程设计中，一般是采用限定管段流动阻力损失来确定对应管径的大小，氨制冷系统的吸气管道的压力损失不宜超过相当蒸发温度降低0.5℃,排气管道的压力损失不宜超过相当冷凝温度升高0.5℃。

二、氨管道布置原则氨与润滑油几乎是不互溶的，因此，在氨制冷系统中，设置氨油分离器，并在可能集油的设备底部装设放油阀，制冷系统中应有放油装置。

（1）吸气管为防止氨液滴进入压缩机，氨压缩机的吸气管应有不小于0.5%的坡度，坡向蒸发器。

（2）排气管为防止润滑油和冷凝液氨回流至压缩机，压缩机的排气管道应有不小于0.01的坡度，坡向油分离器。

第1篇一、项目概述本项目为某大型冷库建设项目，位于我国某地。

该冷库主要用于食品、药品等易腐商品的储存和运输，具有储存量大、储存温度要求严格等特点。

项目总投资约为XX万元，占地面积XX平方米，建筑面积XX平方米。

本方案旨在为项目提供一份详细、科学、可行的施工方案设计。

二、施工组织设计1.施工组织机构（1）项目经理部：负责项目的全面管理工作，包括施工组织、进度、质量、安全、成本等。

（2）工程技术部：负责项目的设计、施工技术、材料供应、设备安装等工作。

（3）质量安全部：负责项目的安全、质量、环境保护等工作。

（4）物资供应部：负责项目的材料、设备采购、运输、验收等工作。

（5）施工队：负责项目的具体施工工作。

2.施工人员配置根据项目规模和施工内容，施工人员配置如下：（1）项目经理部：项目经理1名，技术负责人1名，质量负责人1名，安全负责人1名。

（2）工程技术部：工程师2名，技术员3名，施工员5名。

（3）质量安全部：安全员2名，质量员2名。

（4）物资供应部：采购员2名，仓库保管员2名。

（5）施工队：木工、瓦工、钢筋工、混凝土工、安装工等共计50名。

三、施工进度计划1.施工阶段划分（1）前期准备阶段：包括施工图纸会审、材料设备采购、施工场地平整等。

（2）基础施工阶段：包括地基处理、基础施工、地下管道铺设等。

（3）主体结构施工阶段：包括主体结构施工、屋面施工、墙面施工等。

（4）装饰装修阶段：包括室内外装修、设备安装、电气安装等。

（5）竣工验收阶段：包括工程验收、交付使用等。

2.施工进度安排（1）前期准备阶段：预计2个月。

（2）基础施工阶段：预计4个月。

（3）主体结构施工阶段：预计6个月。

（4）装饰装修阶段：预计3个月。

（5）竣工验收阶段：预计1个月。

总计：16个月。

四、施工方案1.施工工艺（1）地基处理：采用天然地基，地基承载力满足设计要求。

（2）基础施工：采用钢筋混凝土基础，基础垫层采用C15混凝土。

（3）主体结构施工：采用框架结构，墙体采用砌体结构。

本工程为XX地区某大型农产品加工企业冷藏冷库项目，主要服务于农产品储存、保鲜及物流配送。

项目总投资XX万元，占地面积XX亩，总建筑面积XX平方米。

工程主要包括冷藏冷库主体结构、制冷系统、电气系统、消防系统等。

二、施工方案设计1. 施工组织设计（1）施工队伍：成立冷藏冷库工程项目部，项目经理负责整个工程的施工组织、协调和管理。

项目部下设施工技术组、质量保证组、安全监督组、材料设备组等。

（2）施工进度计划：根据工程实际情况，制定合理的施工进度计划，确保工程按期完工。

2. 施工工艺及施工方法（1）基础施工1）基础垫层：采用C15混凝土垫层，厚度为100mm，确保基础稳定性。

2）基础垫层混凝土施工：采用泵送混凝土，确保混凝土质量。

（2）主体结构施工1）砌体施工：采用MU10砖，M7.5砂浆，砌体厚度为240mm，砌体施工时采用一顺一丁砌筑法。

2）钢筋混凝土梁、板施工：采用现浇钢筋混凝土结构，梁、板尺寸按设计要求进行施工。

（3）制冷系统施工1）制冷机组安装：按照厂家提供的技术要求，进行制冷机组安装，确保制冷机组正常运行。

2）管道安装：采用不锈钢管道，按设计要求进行管道安装，确保管道连接牢固、密封。

（4）电气系统施工1）电缆敷设：采用铜芯电缆，按设计要求进行电缆敷设，确保电缆敷设整齐、美观。

2）电气设备安装：按照厂家提供的技术要求，进行电气设备安装，确保电气设备运行正常。

（5）消防系统施工1）消防水池：按照设计要求，进行消防水池施工，确保消防水池容积满足消防用水需求。

2）消防管道安装：采用镀锌钢管，按设计要求进行消防管道安装，确保消防管道连接牢固、密封。

3. 质量控制（1）材料检验：对所有进场材料进行检验，确保材料质量符合设计要求。

（2）施工过程检验：对施工过程进行严格控制，确保施工质量。

（3）验收：在工程完工后，进行验收，确保工程质量符合设计要求。

三、安全文明施工1. 施工现场设置安全警示标志，确保施工安全。

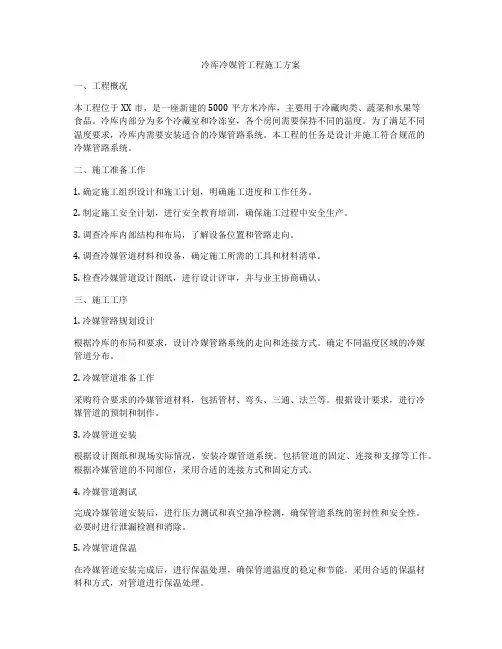

冷库冷媒管工程施工方案一、工程概况本工程位于XX市，是一座新建的5000平方米冷库，主要用于冷藏肉类、蔬菜和水果等食品。

冷库内部分为多个冷藏室和冷冻室，各个房间需要保持不同的温度。

为了满足不同温度要求，冷库内需要安装适合的冷媒管路系统。

本工程的任务是设计并施工符合规范的冷媒管路系统。

二、施工准备工作1. 确定施工组织设计和施工计划，明确施工进度和工作任务。

2. 制定施工安全计划，进行安全教育培训，确保施工过程中安全生产。

3. 调查冷库内部结构和布局，了解设备位置和管路走向。

4. 调查冷媒管道材料和设备，确定施工所需的工具和材料清单。

5. 检查冷媒管道设计图纸，进行设计评审，并与业主协商确认。

三、施工工序1. 冷媒管路规划设计根据冷库的布局和要求，设计冷媒管路系统的走向和连接方式。

确定不同温度区域的冷媒管道分布。

2. 冷媒管道准备工作采购符合要求的冷媒管道材料，包括管材、弯头、三通、法兰等。

根据设计要求，进行冷媒管道的预制和制作。

3. 冷媒管道安装根据设计图纸和现场实际情况，安装冷媒管道系统。

包括管道的固定、连接和支撑等工作。

根据冷媒管道的不同部位，采用合适的连接方式和固定方式。

4. 冷媒管道测试完成冷媒管道安装后，进行压力测试和真空抽净检测，确保管道系统的密封性和安全性。

必要时进行泄漏检测和消除。

5. 冷媒管道保温在冷媒管道安装完成后，进行保温处理，确保管道温度的稳定和节能。

采用合适的保温材料和方式，对管道进行保温处理。

6. 冷媒管道除氧在管道完成安装和保温后，进行冷媒管道内空气的排除和除氧工作，确保管道内只有冷媒介质。

7. 系统联调完成冷媒管道的安装和保温后，进行系统的联调，对系统进行调试和参数设置，确保系统能够正常运行和达到设计要求。

8. 施工验收完成施工任务后，对冷媒管道系统进行整体验收，检查系统的安全性和稳定性。

经过验收合格后，可以进行冷库系统的试运行和正式交付使用。

四、质量控制1. 对冷媒管道材料进行质量检验，确保符合规范和设计要求。

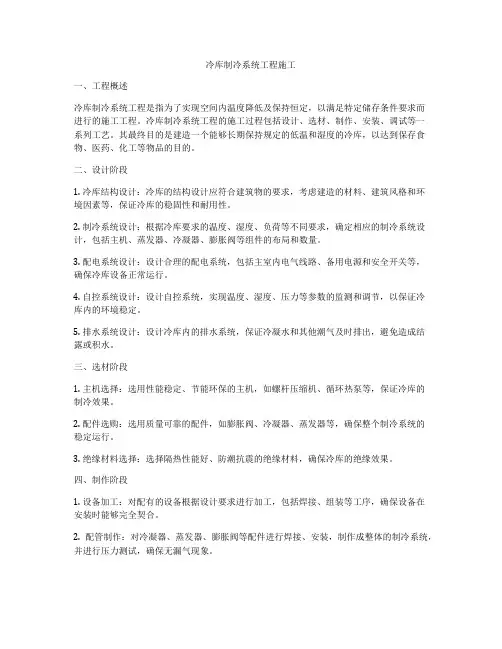

冷库制冷系统工程施工一、工程概述冷库制冷系统工程是指为了实现空间内温度降低及保持恒定，以满足特定储存条件要求而进行的施工工程。

冷库制冷系统工程的施工过程包括设计、选材、制作、安装、调试等一系列工艺。

其最终目的是建造一个能够长期保持规定的低温和湿度的冷库，以达到保存食物、医药、化工等物品的目的。

二、设计阶段1. 冷库结构设计：冷库的结构设计应符合建筑物的要求，考虑建造的材料、建筑风格和环境因素等，保证冷库的稳固性和耐用性。

2. 制冷系统设计：根据冷库要求的温度、湿度、负荷等不同要求，确定相应的制冷系统设计，包括主机、蒸发器、冷凝器、膨胀阀等组件的布局和数量。

3. 配电系统设计：设计合理的配电系统，包括主室内电气线路、备用电源和安全开关等，确保冷库设备正常运行。

4. 自控系统设计：设计自控系统，实现温度、湿度、压力等参数的监测和调节，以保证冷库内的环境稳定。

5. 排水系统设计：设计冷库内的排水系统，保证冷凝水和其他潮气及时排出，避免造成结露或积水。

三、选材阶段1. 主机选择：选用性能稳定、节能环保的主机，如螺杆压缩机、循环热泵等，保证冷库的制冷效果。

2. 配件选购：选用质量可靠的配件，如膨胀阀、冷凝器、蒸发器等，确保整个制冷系统的稳定运行。

3. 绝缘材料选择：选择隔热性能好、防潮抗震的绝缘材料，确保冷库的绝缘效果。

四、制作阶段1. 设备加工：对配有的设备根据设计要求进行加工，包括焊接、组装等工序，确保设备在安装时能够完全契合。

2. 配管制作：对冷凝器、蒸发器、膨胀阀等配件进行焊接、安装，制作成整体的制冷系统，并进行压力测试，确保无漏气现象。

3. 绝缘材料安装：在冷库内安装绝缘材料，包括保温层、隔离材料等，确保冷库内外温差不会导致结露或温度损失。

五、安装阶段1. 冷库结构安装：按照结构设计要求，进行冷库的搭建和安装，确保冷库的稳固性和密封性。

2. 制冷系统安装：将制冷系统各个组件按照设计要求进行安装，确保系统的运转正常。

冷库制冷系统安装施工组织设计方案一、前期准备工作1.确定冷库制冷系统安装的具体要求和目标，包括制冷量、温度要求、冷却方式等。

2.针对具体项目情况，进行场地踏勘和勘测，了解环境特点和现有条件。

3.设计制冷系统的基本参数，包括制冷机组的数量、容量，冷冻设备、蒸发器、冷凝器的选型等。

4.编制冷库制冷系统安装施工的详细方案和施工计划，并进行风险评估和安全措施设计。

5.确定项目的人员配置和分工，包括项目经理、技术人员、施工人员等。

二、施工准备工作1.购买和准备所需的设备和材料，包括制冷机组、管道、配件、绝热材料等。

2.对施工现场进行清理和准备，确保施工区域的空间和环境符合施工需求。

3.搭建临时设施，包括施工用的工棚、办公区域、物资堆放区等。

4.对施工人员进行必要的安全教育和培训，确保施工过程中的安全。

三、制冷系统安装工作1.安装制冷机组和相关设备，按照制冷系统的设计方案进行布置和连接。

2.安装蒸发器和冷凝器，并进行管道连接和阀门安装。

3.进行冷库绝热材料的安装，包括保温层、隔热层等。

4.进行冷库的管道系统的安装和连接，包括制冷回冷水管道、冷却塔管道等。

5.安装制冷系统的控制系统和传感器设备，确保系统的正常运行和温度控制。

四、系统调试和试运行1.对安装完成的制冷系统进行测试和调试，确保系统的各项功能和性能正常。

2.进行系统的真空抽取和制冷剂充填，调整制冷机组的运行参数和工作模式。

3.进行制冷系统的运行测试，包括温度控制、系统压力和流量的检测等。

4.对系统进行隔离试运行，观察和记录系统运行状态，排除可能的问题和故障。

五、施工验收和保养维护1.进行冷库制冷系统的验收测试，检查系统的各项指标和性能是否满足要求。

2.编制系统的运行和维护手册，包括系统的日常维护和保养方法，以及故障排除方法。

3.进行系统的保养和维护，定期进行检查和维修工作，保证系统的正常运行和使用寿命。

以上是冷库制冷系统安装施工组织设计方案的基本内容，通过合理的组织和安排，能够高效地完成冷库制冷系统的安装工作，并确保系统的稳定和可靠运行。

制冷机组管路设计主要涉及到制冷剂的流动和热量传递，因此需要考虑以下几个方面：
1. 管径选择：根据制冷剂的流量和流速，选择合适的管径，以保证制冷剂在管路中流动顺畅，减少阻力损失。

2. 管路长度：尽量缩短管路长度，减少制冷剂在管路中的热量损失。

3. 管路走向：合理设计管路的走向，避免管路出现急弯、陡坡等，以减少制冷剂在流动过程中的阻力损失。

4. 支撑结构：合理设计管路的支撑结构，确保管路在运行过程中不会出现振动、变形等问题。

5. 保温措施：对于需要穿墙或长距离输送的管路，应采取保温措施，以减少热量损失和防止冷凝水产生。

6. 阀门选择：根据需要选择合适的阀门，如截止阀、止回阀等，以保证制冷剂的正常流动和管路的密封性。

7. 安全性考虑：在设计管路时，应充分考虑安全性，如防止制冷剂泄漏、防止高压击穿等问题。

总之，制冷机组管路设计需要综合考虑多个因素，以确保制冷机组的正常运行和性能。

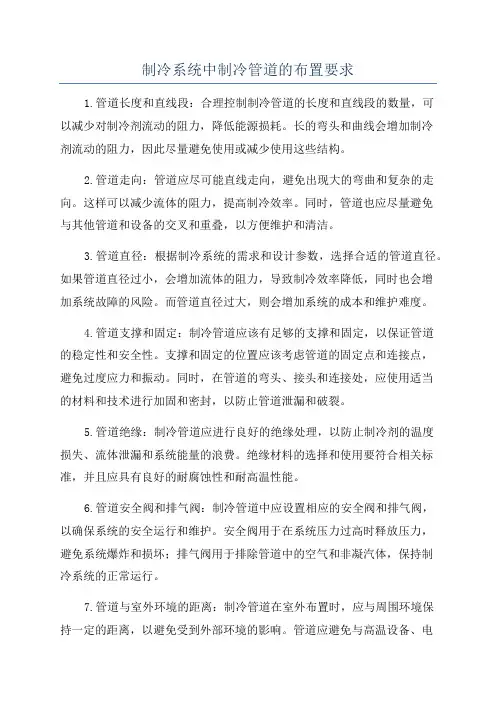

制冷系统中制冷管道的布置要求1.管道长度和直线段：合理控制制冷管道的长度和直线段的数量，可以减少对制冷剂流动的阻力，降低能源损耗。

长的弯头和曲线会增加制冷剂流动的阻力，因此尽量避免使用或减少使用这些结构。

2.管道走向：管道应尽可能直线走向，避免出现大的弯曲和复杂的走向。

这样可以减少流体的阻力，提高制冷效率。

同时，管道也应尽量避免与其他管道和设备的交叉和重叠，以方便维护和清洁。

3.管道直径：根据制冷系统的需求和设计参数，选择合适的管道直径。

如果管道直径过小，会增加流体的阻力，导致制冷效率降低，同时也会增加系统故障的风险。

而管道直径过大，则会增加系统的成本和维护难度。

4.管道支撑和固定：制冷管道应该有足够的支撑和固定，以保证管道的稳定性和安全性。

支撑和固定的位置应该考虑管道的固定点和连接点，避免过度应力和振动。

同时，在管道的弯头、接头和连接处，应使用适当的材料和技术进行加固和密封，以防止管道泄漏和破裂。

5.管道绝缘：制冷管道应进行良好的绝缘处理，以防止制冷剂的温度损失、流体泄漏和系统能量的浪费。

绝缘材料的选择和使用要符合相关标准，并且应具有良好的耐腐蚀性和耐高温性能。

6.管道安全阀和排气阀：制冷管道中应设置相应的安全阀和排气阀，以确保系统的安全运行和维护。

安全阀用于在系统压力过高时释放压力，避免系统爆炸和损坏；排气阀用于排除管道中的空气和非凝汽体，保持制冷系统的正常运行。

7.管道与室外环境的距离：制冷管道在室外布置时，应与周围环境保持一定的距离，以避免受到外部环境的影响。

管道应避免与高温设备、电线、管道和高压部位相邻，以防止因接触而产生热量传导或电导，导致系统故障和安全隐患。

综上所述，制冷系统中制冷管道的布置要求包括管道长度和直线段、管道走向、管道直径、管道支撑和固定、管道绝缘、管道安全阀和排气阀等方面。

通过合理的管道布置，可以提高制冷系统的能效和安全性，延长系统的使用寿命，并降低维护和运行成本。

因此，在制冷系统设计和施工中，要注重管道布置的合理性和科学性，以确保系统的正常运行和高效工作。

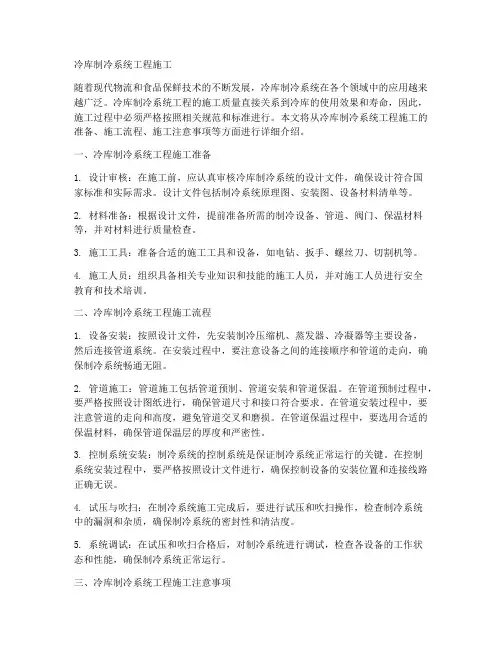

冷库制冷系统工程施工随着现代物流和食品保鲜技术的不断发展，冷库制冷系统在各个领域中的应用越来越广泛。

冷库制冷系统工程的施工质量直接关系到冷库的使用效果和寿命，因此，施工过程中必须严格按照相关规范和标准进行。

本文将从冷库制冷系统工程施工的准备、施工流程、施工注意事项等方面进行详细介绍。

一、冷库制冷系统工程施工准备1. 设计审核：在施工前，应认真审核冷库制冷系统的设计文件，确保设计符合国家标准和实际需求。

设计文件包括制冷系统原理图、安装图、设备材料清单等。

2. 材料准备：根据设计文件，提前准备所需的制冷设备、管道、阀门、保温材料等，并对材料进行质量检查。

3. 施工工具：准备合适的施工工具和设备，如电钻、扳手、螺丝刀、切割机等。

4. 施工人员：组织具备相关专业知识和技能的施工人员，并对施工人员进行安全教育和技术培训。

二、冷库制冷系统工程施工流程1. 设备安装：按照设计文件，先安装制冷压缩机、蒸发器、冷凝器等主要设备，然后连接管道系统。

在安装过程中，要注意设备之间的连接顺序和管道的走向，确保制冷系统畅通无阻。

2. 管道施工：管道施工包括管道预制、管道安装和管道保温。

在管道预制过程中，要严格按照设计图纸进行，确保管道尺寸和接口符合要求。

在管道安装过程中，要注意管道的走向和高度，避免管道交叉和磨损。

在管道保温过程中，要选用合适的保温材料，确保管道保温层的厚度和严密性。

3. 控制系统安装：制冷系统的控制系统是保证制冷系统正常运行的关键。

在控制系统安装过程中，要严格按照设计文件进行，确保控制设备的安装位置和连接线路正确无误。

4. 试压与吹扫：在制冷系统施工完成后，要进行试压和吹扫操作，检查制冷系统中的漏洞和杂质，确保制冷系统的密封性和清洁度。

5. 系统调试：在试压和吹扫合格后，对制冷系统进行调试，检查各设备的工作状态和性能，确保制冷系统正常运行。

三、冷库制冷系统工程施工注意事项1. 施工安全：在施工过程中，要严格遵守安全操作规程，确保施工人员的人身安全。

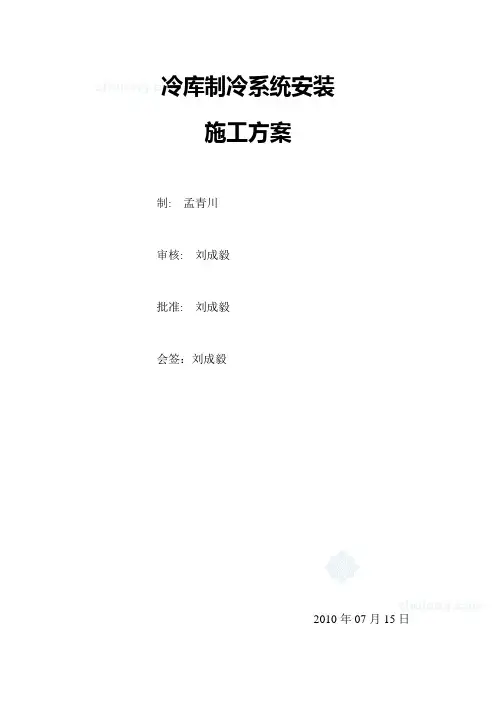

冷库制冷系统安装施工方案制: 孟青川审核: 刘成毅批准: 刘成毅会签：刘成毅2010年07月15日目录一、工程概况1.1 本工程为氨冷库制冷系统工程，由山东鲁化化工集团投资建设，由四川建筑技术学院设计院设计。

冷库贮藏量为24000吨，共分3层，每层又分为6个库房，每个库房997M2,容积4985M3,贮藏能力为1300吨。

1.2 该工程四川工业设备安装公司设备安装项目部承担安装任务，工程工期为80天，应于10月03日完工使用。

1.3 根据合同要求和承诺，本公司应通过国家、行业有关技术标准验收，质量目标优良。

1.4 公司对该工程非常重视，为确保工程工期及质量，公司专门成立了以制冷和电气专业为主的项目管理机构，以便对各专业工程的施工进行统一指挥和调度。

项目管理机构人员组成如下：二、编制依据2.1《通风与空调工程施工及验收规范》（GB50243—2002）；2.2《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274—98）；2.3《压缩机、风机、泵安装工程施工及验收规范》（GB50275—98）；2.4《工业金属管道工程施工及验收规范》（GB50235—97）；2.5《采暖与卫生工程施工及验收规范》（GB50235—97）；2.6《自动化仪表安装工程质量检验评定标准》（GBJ131—90）；2.7《机械设备安装工程施工及验收通用规范》（GB50231—98）；2.8《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；2.9《工业设备及管道绝热工程施工及验收规范》（GBJ126-89）。

2.10《输送流体用无缝钢管》（GB8163-1999）；2.11《低压流体输送焊接管》（GB3091-82）；2.12《设备及管道保冷设计导则》（GB/T 1558）；三、施工工艺流程图●四、施工进度计划●五、施工准备5.1技术资料准备：工程承接后，项目负责人组织项目部成员熟悉施工图纸，进行图纸会审记录，由技术负责人编制施工预算、施工组织设计、分部分项工程施工方案及成品保护措施、设备材料供应计划等。

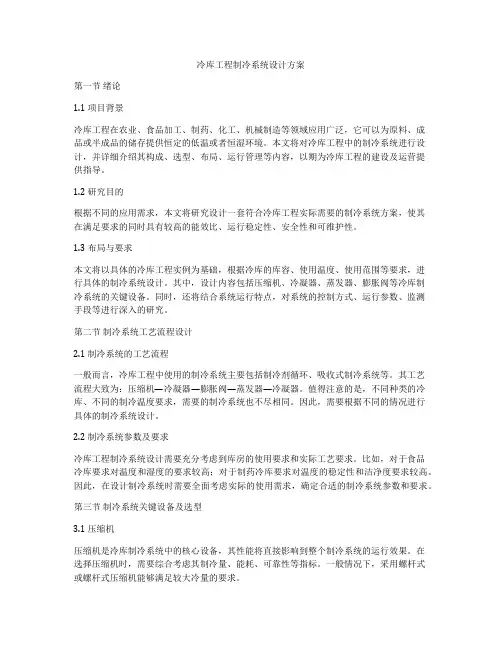

冷库工程制冷系统设计方案第一节绪论1.1 项目背景冷库工程在农业、食品加工、制药、化工、机械制造等领域应用广泛，它可以为原料、成品或半成品的储存提供恒定的低温或者恒湿环境。

本文将对冷库工程中的制冷系统进行设计，并详细介绍其构成、选型、布局、运行管理等内容，以期为冷库工程的建设及运营提供指导。

1.2 研究目的根据不同的应用需求，本文将研究设计一套符合冷库工程实际需要的制冷系统方案，使其在满足要求的同时具有较高的能效比、运行稳定性、安全性和可维护性。

1.3 布局与要求本文将以具体的冷库工程实例为基础，根据冷库的库容、使用温度、使用范围等要求，进行具体的制冷系统设计。

其中，设计内容包括压缩机、冷凝器、蒸发器、膨胀阀等冷库制冷系统的关键设备。

同时，还将结合系统运行特点，对系统的控制方式、运行参数、监测手段等进行深入的研究。

第二节制冷系统工艺流程设计2.1 制冷系统的工艺流程一般而言，冷库工程中使用的制冷系统主要包括制冷剂循环、吸收式制冷系统等。

其工艺流程大致为：压缩机—冷凝器—膨胀阀—蒸发器—冷凝器。

值得注意的是，不同种类的冷库、不同的制冷温度要求，需要的制冷系统也不尽相同。

因此，需要根据不同的情况进行具体的制冷系统设计。

2.2 制冷系统参数及要求冷库工程制冷系统设计需要充分考虑到库房的使用要求和实际工艺要求。

比如，对于食品冷库要求对温度和湿度的要求较高；对于制药冷库要求对温度的稳定性和洁净度要求较高。

因此，在设计制冷系统时需要全面考虑实际的使用需求，确定合适的制冷系统参数和要求。

第三节制冷系统关键设备及选型3.1 压缩机压缩机是冷库制冷系统中的核心设备，其性能将直接影响到整个制冷系统的运行效果。

在选择压缩机时，需要综合考虑其制冷量、能耗、可靠性等指标。

一般情况下，采用螺杆式或螺杆式压缩机能够满足较大冷量的要求。

3.2 冷凝器冷凝器是将高温高压的冷媒气体冷却成液体的设备，其性能直接关系到制冷系统的能效比和稳定性。

冷库制冷管道施工方案设计1. 引言冷库制冷管道施工方案设计是为了确保冷库制冷系统的正常运行和有效的冷却作业。

本文档将介绍冷库制冷管道施工的设计原则、材料选用、施工流程和注意事项等方面。

2. 设计原则冷库制冷管道的设计原则包括： - 确保制冷系统的连续性和可靠性。

- 最小化制冷管道的压力损失。

- 考虑制冷系统的安全性和可维护性。

- 避免制冷管道的冷凝和露点问题。

3. 材料选用3.1 管道材料制冷管道的材料选用应遵循以下原则： - 选用耐腐蚀、耐高低温和耐压力的材料，如不锈钢、铜等。

- 根据管道的应用场景选择材料的内外表面涂层，以提高管道的耐腐蚀性和绝缘性能。

3.2 绝缘材料为了减少冷却能量的损耗和预防冷凝问题，需要在制冷管道上进行绝缘。

常见的绝缘材料包括： - 聚氨酯发泡材料：具有较好的导热性能和吸声效果。

- 玻璃纤维绝缘材料：耐高温、耐腐蚀，适用于较高温度的制冷管道。

4. 施工流程冷库制冷管道施工的一般流程如下： 1. 测量和准备工作区域：测量冷库内部空间和确定合适的管道走向。

2. 制定详细的施工方案和施工图纸。

3. 管道安装：根据施工图纸将管道进行安装，包括管道的铺设和固定。

4. 绝缘处理：根据实际需要，对管道进行绝缘处理。

5. 管道连接：通过焊接、法兰或螺纹连接等方式连接管道。

6. 检查和试运行：对管道进行检查，确保制冷系统正常工作。

5. 注意事项在冷库制冷管道的施工中应注意以下问题： - 施工前需要进行详细的工程测量和设计，确保管道的合理布局和设计。

- 管道安装时要注意施工质量，确保管道的牢固固定和无渗漏。

- 绝缘处理要符合相关标准，确保制冷系统的冷却能力和能效。

- 管道连接和焊接时需遵循相关规范和操作要求，确保连接的可靠性和密封性。

-施工完成后需进行检查和试运行，及时排除故障和问题。

6. 总结冷库制冷管道施工方案设计是确保冷库制冷系统正常运行的关键环节。

本文档介绍了冷库制冷管道施工的设计原则、材料选用、施工流程和注意事项等方面内容。

第1篇一、施工准备1. 设计审查：对制冷系统设计进行审查，确保设计符合国家相关规范和标准，满足冷库使用需求。

2. 材料设备准备：根据设计要求，准备制冷机组、冷凝器、蒸发器、管道、阀门、仪表、保温材料等设备和材料。

3. 人员培训：对施工人员进行制冷系统施工技术培训，确保施工人员掌握制冷系统施工工艺和操作规范。

4. 施工现场准备：清理施工现场，确保施工环境整洁、安全，满足施工要求。

二、施工工艺1. 管道安装：根据设计图纸，按照管道走向、高度和间距要求，进行管道安装。

管道应保持平直，连接处应牢固，避免出现泄漏。

2. 阀门安装：按照设计要求，安装阀门，确保阀门启闭灵活，无泄漏。

3. 制冷机组安装：将制冷机组放置在指定位置，按照设备说明书进行安装，确保设备运行稳定。

4. 冷凝器安装：将冷凝器放置在指定位置，按照设计要求进行安装，确保冷凝器与制冷机组连接紧密。

5. 蒸发器安装：将蒸发器放置在指定位置，按照设计要求进行安装，确保蒸发器与制冷机组连接紧密。

6. 仪表安装：按照设计要求，安装压力表、温度表、流量计等仪表，确保仪表准确可靠。

7. 保温施工：对制冷管道、设备进行保温，采用聚氨酯保温材料，确保保温效果。

8. 系统调试：对制冷系统进行调试，确保系统运行稳定，制冷效果达到设计要求。

三、施工注意事项1. 施工过程中，注意保护设备和材料，避免损坏。

2. 施工现场应保持整洁，施工人员应穿戴防护用品。

3. 施工过程中，严格遵守操作规程，确保施工安全。

4. 施工完成后，对制冷系统进行试运行，检查系统运行情况，确保制冷效果。

5. 施工过程中，注意节约能源，降低施工成本。

四、施工总结冷库制冷系统工程施工是一项技术性较强的工程，施工过程中要严格按照设计要求进行施工，确保制冷系统运行稳定，满足冷库使用需求。

通过本次施工，积累了丰富的施工经验，为今后类似工程提供了借鉴。

第2篇一、施工准备1. 技术交底：组织施工人员进行技术交底，明确施工要求、质量标准、安全措施等。

冷库制冷系统安装施工方案一、前言冷库是一种用于储存和保持冷藏温度的设备，广泛应用于食品加工、医药、化工等行业。

制冷系统是冷库的核心组成部分，负责提供冷却效果。

本文将详细介绍冷库制冷系统的安装施工方案。

二、施工方案2.1 选址与准备工作在选择冷库制冷系统的位置时，需要考虑以下因素：•建筑结构的稳定性•周围环境的温度和湿度•配套设备的安装和维修方便性在选址确定后，需要进行以下准备工作：•清理施工区域•搭建施工临时围挡•准备施工用具和材料2.2 主要设备安装冷库制冷系统的主要设备包括压缩机、蒸发器、冷凝器等。

设备的安装需要遵循以下步骤：1.安装压缩机：将压缩机固定在设备支架上，并连接电源和管道。

2.安装蒸发器：将蒸发器安装在冷库的合适位置，并连接冷媒管道。

3.安装冷凝器：将冷凝器安装在冷库外部，确保与蒸发器之间的管道连接畅通。

2.3 管道系统布置管道系统的布置对冷库制冷效果起着重要作用。

以下是管道系统布置的详细步骤：1.确定冷媒流向：根据设计要求，确定冷媒的流向。

2.铺设冷媒管道：根据实际情况，在冷库内部铺设冷媒管道，保证管道的连续性和密封性。

3.安装阀门和连接件：在冷媒管道上安装阀门和连接件，以便后续的维修和调试工作。

2.4 控制系统安装控制系统是冷库制冷系统的重要组成部分，负责监测和控制冷库的温度和湿度。

以下是控制系统安装的步骤：1.安装控制面板：将控制面板安装在冷库内便于操作和维护。

2.连接传感器：将温度和湿度传感器与控制面板相连。

3.调试控制系统：通过控制面板和传感器的联动，调试控制系统的运行逻辑。

2.5 绝缘材料安装绝缘材料的安装对冷库制冷效果和能源消耗起着重要作用。

以下是绝缘材料安装的步骤：1.铺设地面绝缘材料：在冷库内部的地面上铺设绝缘材料，以减少能量损失。

2.安装冷库墙壁绝缘材料：在冷库的墙壁上安装绝缘材料，确保冷库内外温度的隔离。

3.安装冷库天花板绝缘材料：在冷库的天花板上安装绝缘材料，防止能量的散失。

冷库管路工程施工方案模板一、施工准备1.1 施工前，需对施工区域进行勘察，了解周边环境和地形地貌，确定施工方案。

1.2 解决施工现场的污染和噪音问题，并严格按照相关法规和标准进行环保和安全保障。

1.3 确认所需施工人员和施工设备，并提前做好安排，保证施工的顺利进行。

1.4 对工程用地进行合理规划和布局，确保施工效率和质量。

1.5 按照设计图纸，组织施工人员进行相关技术培训，熟悉材料和设备，提高工作效率。

1.6 做好施工过程中的安全保障措施，确保施工人员和设备的安全。

二、施工流程2.1 开挖工作2.1.1 根据设计图纸，清除现场杂物，确定挖掘位置和深度。

2.1.2 使用挖掘机、铲车等设备进行开挖作业，保证开挖的平整和垂直度。

2.1.3 对开挖的基础进行检查，并做好基础处理工作。

2.2 管路安装2.2.1 根据设计要求，对管材进行检查、测量和切割。

2.2.2 对管路进行安装，确保管件的连接牢固和密封性能良好。

2.2.3 安装好管路后，进行系统的通风、排水和检测工作。

2.2.4 对管路进行保温和防腐蚀处理，确保管路的使用寿命和安全性。

2.3 管道测试2.3.1 按照设计要求，进行管道的压力测试和泄漏检测。

2.3.2 对管道进行系统的调试和检查，确保管道的使用性能和稳定性。

2.4 施工后处理2.4.1 施工完成后，对现场进行清理和修复，恢复原状。

2.4.2 对施工过程中产生的废弃物和垃圾进行分类处理和回收利用。

2.4.3 对施工人员进行技术总结和经验分享，提高施工水平和质量。

三、施工注意事项3.1 施工前要对施工区域进行仔细检查，确保现场环境安全，并做好相应的安全预防措施。

3.2 施工过程中要按照设计要求进行施工，确保施工质量和效率；对施工中出现的问题要及时解决。

3.3 施工过程中要严格遵守施工操作规范，加强施工现场管理，确保施工安全和质量。

3.4 施工结束后要对施工现场进行清理和整理，做好施工过程的总结和经验分享。

冷库制冷管道施工方案引言冷库制冷管道是冷库系统中的重要组成部分，它负责将制冷剂从制冷机组传输至冷库内，保证冷库内温度的稳定和制冷效果的达到。

本文将提供一份冷库制冷管道施工方案，旨在确保管道的安全、高效施工，并满足冷库系统的设计要求。

施工前准备在进行冷库制冷管道的施工之前，需要进行一些准备工作，以确保施工顺利进行：1.施工材料准备：准备所需的管道材料、管件、密封材料等。

根据冷库系统的设计要求，选择合适的材料，并确保其质量符合标准。

2.施工工具准备：准备所需的施工工具，包括切割工具、焊接设备、螺丝刀等。

确保工具的使用状态良好，并进行必要的维护与检修。

3.施工计划制定：制定详细的施工计划，包括施工流程、工期安排、施工顺序等。

确保施工按照计划进行，减少不必要的延误。

施工步骤1.管道布置设计：根据冷库系统的布局和设计要求，合理规划管道的布置。

考虑管道长度、管径、支架位置等因素，确保管道连接紧密、布局合理。

2.管道安装：根据设计图纸，确定管道的安装位置和连接方式。

将管道逐段安装到位，并进行支架固定，确保管道的稳固性和安全性。

3.管道连接：在安装完成的管道段之间，进行密封连接。

根据管道材料的不同，选择合适的连接方式，如焊接、螺纹连接等。

确保连接处的密封性和牢固性。

4.管道绝缘：在管道安装完成后，进行绝缘处理。

选择合适的绝缘材料，包裹管道并进行固定，以减少热量传输和能量损失。

5.管道测试：在管道安装完成后，进行测试，确保管道的正常运行和输送制冷剂的效果。

进行压力测试和漏点检测，排除可能出现的问题。

6.管道涂装：在管道测试通过后，进行涂装处理。

选择适合的涂装材料，对管道进行涂装，提高其耐腐蚀性和美观度。

施工注意事项1.安全第一：施工过程中，要时刻将安全放在第一位。

严格按照安全操作规程施工，佩戴必要的防护装备，预防施工中可能发生的安全事故。

2.质量保证：严格按照相关标准和规范进行管道施工。

确保材料的质量符合要求，施工工艺符合设计要求。

冷库管道工程设计方案范本一、项目基本概况1.1 项目名称：XXX冷库管道工程1.2 项目地点：XXX1.3 项目规模：XXX平方米1.4 设计单位：XXX设计院1.5 施工单位：XXX建筑工程有限公司二、设计依据2.1 《冷库设计规范》GB50072-20102.2 《室外装配式冷库设计规范及条文说明》SBJ17-20092.3 《现场设备、工业管道焊接工程施工规范》GB50236-2011 2.4 《设备及管道绝热技术通则》GB/T4272-20082.5 《制冷设备通用技术规范》GB9237-882.6 《组合冷库用隔热夹芯板》JB/T6527-2006三、冷库制冷设备选型计算3.1 根据冷库使用要求设计和配置设备机组，并作出相应计算。

3.2 选用机组的主要技术资料。

3.3 选用机组的主要配置表，详细列出各种配置选用。

四、冷库建筑结构4.1 冷库主体结构采用装配式钢结构体系。

4.2 冷库隔热层采用挤塑聚苯乙烯泡沫板（XPS）和隔热夹芯板。

4.3 冷库地面采用防冻地暖系统。

五、控制系统5.1 控制方法与方式：采用先进的自动控制系统和智能监控系统。

5.2 报警和保护功能：设置完善的报警和保护系统，确保冷库运行安全。

5.3 数据监控与历史记录：实时监控冷库运行数据，并保存历史记录。

5.4 系统参数菜单：可根据需求设置冷库运行参数。

六、管道工程设计6.1 管道材质：根据介质特性选择合适的管道材质，如不锈钢、碳钢、聚氨酯等。

6.2 管道布置：合理布置管道，确保管道走向简洁、安全、易于维护。

6.3 管道保温：对管道进行绝热处理，减少热量损失。

6.4 管道阀门：选用适合冷库使用的阀门，确保管道系统的正常运行。

七、施工要求与验收标准7.1 施工要求：严格按照施工规范和设计要求进行施工。

7.2 验收标准：符合《冷库设计规范》GB50072-2010等相关规范要求。

八、工程预算与报价8.1 根据设计方案，编制详细的工程预算。
