人体骨骼分布图：明硬骨204块，软骨64块，暗硬骨97块，共有365块人体骨骼总共有365块，其中包括明硬骨204块，软骨64块，暗硬骨97块。
明硬骨：头部明硬骨头部共有明硬骨26块，总称为颅骨。
颅内充满脑髓(俗称脑子)。
巅顶(头部最高部位)的左侧有左顶心骨,右侧有右顶心骨,各1块。
巅顶的前方有囟门骨1块。
前发际以下、两眉的上方有额颅骨1块,额颅骨的两侧高凸处名额角骨。
两眉处有眉棱骨各1块。
两太阳处有太阳骨各1块。
两眼内眦处有内眦骨各1块。
两眼外眦处有锐眦骨各1块。
鼻内有鼻梁骨1块。
眼眶下有颛骨,左右各1块。
骨的外侧高凸处有颧骨,左右各1块。
颧骨至耳珠之间为环骨,左右各1块。
两颧骨下有口骨1块。
下巴骨1块,其体曲如环形,尾似钩状,由耳门骨、成骨、背骨、颐骨及地阁骨所组成。
巅顶后部高凸处有枕骨1块。
枕骨两侧有完骨,左右各1块。
完骨下方与两耳之间有寿台骨,左右各1块。
躯干部眀硬骨躯干部共有明硬骨54块,包括脖项骨、脊梁骨、胸前骨和肋骨。
颈有脖项骨3节。
脖项骨以下有脊梁骨21节。
上7节为背骨,背骨的末节名宽骨;中7节为腰骨,腰骨的末节名方骨;下7节为尾尻骨,包括3节脊梁骨和形状上宽下窄,两旁各有4孔的八髅骨,以及由3节而组成的尾桩骨。
胸前骨由6节组成。
由上至下分别为鸠骨、骶骨、蔽骨、髑骨、膺骨、坎骨。
肋骨位于脊梁骨与胸骨之间,左右各12条,互相平行排列。
上6条的前端借肋软骨直接与胸前衔接,第7~10肋的前端借人字骨(肋弓)与胸前骨连接,第I1~12肋游离,肋骨的后端皆与脊梁骨相接。
其中第1肋称饭池骨,第2肋称上横骨,第3肋称弯骨,第4肋称弓骨,第5肋称板骨,第6肋称铜骨,第11~12肋称浮肋(小肋、季肋)。
上肢明硬骨共64块。
血盆骨左右各1块,斜卧两肩前,其内端名鸠骨,与胸前骨的鸠骨相接,外端名支骨,与肩井骨的外端——肩峰骨相接。
琵琶骨左右各1块,状如三角形,覆在上6条肋骨的后面,其后方有一隆起名肩井骨,隆起的外端名肩峰骨,与支骨相接。
船体肋骨型线图识读与绘制一、单选题1．肋骨型线图属于图样。
A．局部B．全船C．横剖面D．纵剖面2．肋骨型线图和外板展开图共同表达了船体外板结构和的位置。
A．主要构件B．主要设备C．主要零件D．舱壁结构3．是相邻两分段间接缝线的投影。
A．边接缝线B．分段接缝线C．端接缝线D．外板接缝线4．在肋骨型线图中，舭龙骨线一般用表示。
A．粗虚线B．细双点划线C．分段线D．粗点划线5．构件的位置由决定。
A．分段接缝线和假象连线B．外板接缝线和构件连线C．分段接缝线和外板接缝线D．假想连线和构件连线6．肋骨型线图肋骨标号通常间隔多少肋位。
A．1 B．2 C．5 D．107．肋骨型线中粗双点化线可以表示什么构建。
A．强肋骨B．舷侧纵桁C．平台边线D．旁桁材8．肋骨型线中粗虚线可以表示什么构建。
A．肋板B．肋骨C．旁桁材D．舷侧纵桁9．肋骨型线中细虚线可以表示什么构建。
A．肋骨B．舷侧纵桁C．船底纵骨D．内底纵骨二、多选题1．肋骨型线图由那几部分组成。
A．主尺度栏B．舱底图C．肋骨型线图视图D．中纵剖视图2．肋骨型线图中细虚线可以表示下列哪些构建。
A．肋骨B．旁桁材C．船底纵骨D．舷侧纵骨3．肋骨型线图中粗虚线可以表示下列哪些构建。
A．基座纵桁B．机舱平台边线C．旁桁材D．肋板4．肋骨型线图中表达的内容有哪些。
A．肋骨线B．舷侧纵桁C．旁桁材D．主甲板边线三、判断题1．肋骨型线图中舷侧纵桁线一般用粗点划线表示。
（）2．相邻两边接缝形成的一列板是列板。
（）3．外板端接缝在肋骨型线图中投影与肋骨型线相似。
（）4．假想连线表达了某些构件距船体中线距离在船长方向的变化。
（）5．肋骨线用细实线表示。
（）6．肋骨线图中应用粗虚线表示出肋板的位置。
（）7. 肋骨型线可以用来检验性线图是否光顺（）四、简答题1．肋骨型线图是表达什么的图样？其主要的用途是什么？2．肋骨型线图中主要线条的分类？3．肋骨型线图的绘制有哪些特点？4．识读肋骨型线图的方法是什么？5．绘制肋骨型线图的原始资料是什么？肋骨型线图的绘制要求是什么？6．简述绘制肋骨型线图的一般步骤。
肋骨型线图识读度与绘制案例1：150T冷藏船肋骨型线图的读图案例：150T冷藏船肋骨型线图（详图见工程图纸一栏）：以150T冷藏船为例来说明识读肋骨型线图的方法与步骤。
一．了解外板的形状外板的形状是由外板的边界构成的，要想了解外板在肋骨型线图上的投影形状，先要确定外板的纵横边界。
外板的纵向通常是由各列板之间的纵向边接缝线构成，其横向边界通常是由横向分段接缝线或总段接缝线构成。
相邻的两条纵向接缝线和相邻的两条横向接缝线所围成的图形即表示一块外板的投影形状。
二．了解外板的布置和数量1.了解外板的列数。
图中由相邻两条边接缝形成的一列板，称为列板。
从边接缝的数目就可确定外板的列数。
GB/T4476-84《金属船体制图》中规定：外板板的编号用大写的拉丁字母加阿拉伯顺序数来命名各列板。
其中平板龙骨为K列板，舷顶列板为S列板，其余各列板自平板龙骨向舷顶列板依次用A、B、C、D……来命名，即平板龙骨两侧的船底板为A列板，与A列板相邻的列板为B列板，其余依此类推，。
K列板与A列板之间的接缝线称为K×A接缝，其他依此类推。
图中的#48～#60肋位之间有K×A、A×B、B×C、C×D、D×S、S×E六条纵向接缝线，由此可知主甲板以下有K、A、B、D、S、E列板，其中K列板只有一列（对称中线面布置），其余列板左右舷各一列，从而确定外板的列数左右舷共为11列。
而在#58～#70肋位之间有K×A、A×C、C×D、D×S、S×E 五条纵向接缝线，由此可知主甲板以下有K、A、D、S、E列板，其中K 列板只有一列，其余列板左右舷各一列，从而确定外板的列数左右舷共为9列。
2.了解每一列板由几块钢板组成。
由于在每列外板中，相邻两道横向接缝围成一块板，从一列外板中的横向接缝线的数目就可以确定该列外板的钢板数，综合各列外板的钢板数，就可以确定全船所需的钢板数量。

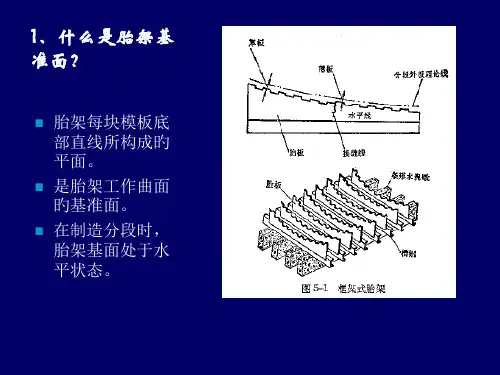

船体结构与制图（山东联盟）智慧树知到课后章节答案2023年下青岛黄海学院青岛黄海学院第一章测试1.《船体结构与制图》这门课程主要学习船体结构认知与船体图样的绘制与识读。
（）答案:对2.《船体结构与制图》课程培养的能力目标是（）。
答案:具备根据船体数据完成船体建模的能力;具备对海洋结构物的分析应用能力;具备二维、三维图形转换能力3.《船体结构与制图》课程学习的知识目标是（）。
答案:正确应用投影理论和表达方法绘制、识读船体工程图样;熟练识读、绘制船体型线图;掌握典型船体结构组成;了解船体构件连接特点4.《船体结构与制图》课程要求熟悉几种典型船舶结构特点，例如散货船、集装箱船、油船的结构特点。
（）答案:对5.《船体结构与制图》课程以1000t沿海货船为例进行学习，为后续课程的学习奠定学习基础。
（）答案:对第二章测试1.因波浪的作用，沿船长方向会产生中拱弯曲与中垂弯曲两种变形。
（）答案:对2.保证船体不遭受破坏或产生变形的抵抗能力称为船体强度。
（）答案:对3.组成板架结构的主要构件尺寸大，数量少。
（）答案:对4.桁材、骨材的区别是桁材是主要构件，骨材是次要构件。
（）答案:对5.纵骨架式船体结构中次要构件沿船长方向布置。
（）答案:对第三章测试1.横骨架式单底由肋板、中内龙骨、旁内龙骨、舭肘板组成。
（）答案:对2.纵骨架式双层底的组成与横骨架式双层底相比多了大量的船底纵骨与内底纵骨。
（）答案:对3.船体单层底结构其纵向构件为（）。
答案:船底纵骨;中内龙骨、旁内龙骨4.双层底结构的船舶底部沿船长方向的构件为（）。
答案:中底桁、旁底桁;船底纵骨、内底纵骨5.船体双层底结构其主要构件为（）。
答案:旁底桁、中底桁;肋板6.舷侧结构的横向构件有（）。
答案:中间肋骨;普通肋骨;强肋骨;甲板间肋骨7.舱壁的作用有（）。
答案:保证船体的强度和刚性;限制液体摇荡，减小自由液面对船舶稳性的影响;保证抗沉性，分隔水密舱;分隔不同用途的舱室8.平面舱壁按结构形式分为平面舱壁与槽形舱壁两种。
