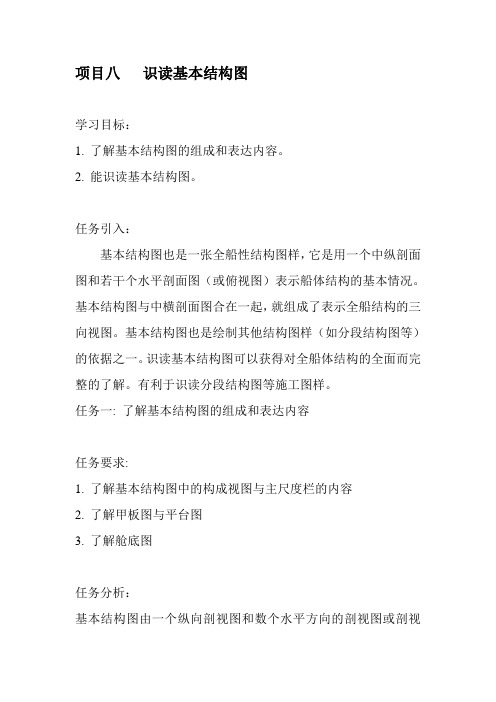

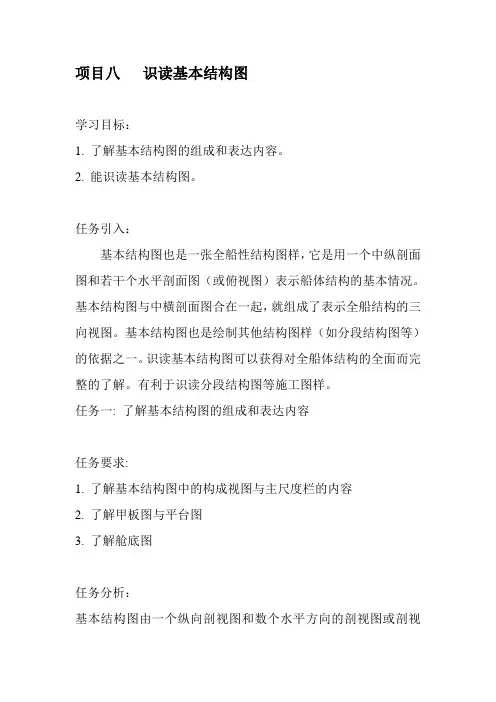

项目八识读基本结构图学习目标：1.了解基本结构图的组成和表达内容。
2.能识读基本结构图。
任务引入：基本结构图也是一张全船性结构图样，它是用一个中纵剖面图和若干个水平剖面图（或俯视图）表示船体结构的基本情况。
基本结构图与中横剖面图合在一起，就组成了表示全船结构的三向视图。
基本结构图也是绘制其他结构图样（如分段结构图等）的依据之一。
识读基本结构图可以获得对全船体结构的全面而完整的了解。
有利于识读分段结构图等施工图样。
任务一: 了解基本结构图的组成和表达内容任务要求:1.了解基本结构图中的构成视图与主尺度栏的内容2.了解甲板图与平台图3.了解舱底图任务分析：基本结构图由一个纵向剖视图和数个水平方向的剖视图或剖视图组成，时表示船体结构的基本图样。
它与中横剖面图组成了表示全船结构的三向视图，从而完整地表达全船主要纵，横构建的尺寸和结构形式，基本机构图式一张全船性的结构图样，它是绘制其他结构图样的依据，也是施工时的指导性图样。
认识了基本结构图，才能为以后学习其他结构图打下基础。
任务实施：一．了解基本结构图中的构成视图与主尺度栏的内容1.主尺度栏基本结构图的主尺度栏的主要内容是：总长，设计水线长，垂线间长，型宽，型深，吃水，肋骨间距和各层甲板间高度等。
这些内容都应注写在图样的右上方。
2.基本结构图的构成视图基本结构图的视图有纵剖面图，各层甲板，平台图和舱底图。
（1）纵剖面图基本结构图的纵剖面图是指通过船体中线面或靠近中线面且与其平行的平面剖切船体而得到的纵向剖视图。
其中通过船体中线面剖切船体而得到的剖面图，又称为中纵剖面图。
基本结构图的视图通常采用这种形式。
纵剖面图一般布置在图面的上方，表示船体构件在船长和船深方向的布置及某些纵向构件的连接情况，其作用是：表示位于中线面上的构件：如中桁材或中内龙骨，甲板中纵桁，中纵舱壁及其扶强材的结构形式，尺寸和与其他构件连接的方式。
图中以细实线表示这些构件的可见轮廓，以细虚线表示其不可见轮廓。

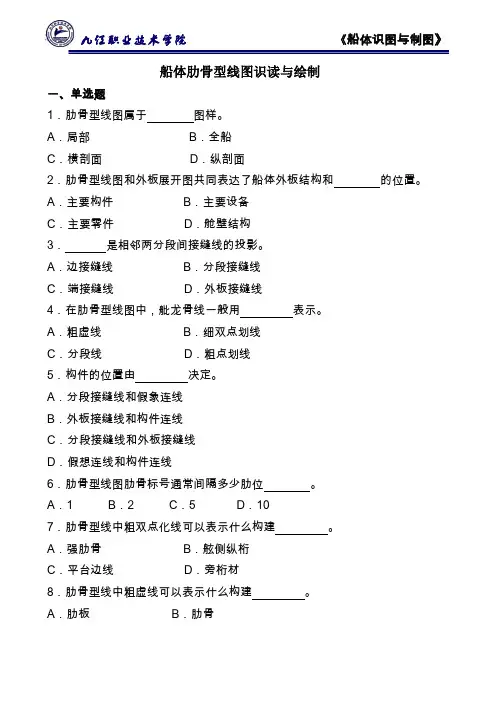

船体肋骨型线图识读与绘制一、单选题1．肋骨型线图属于图样。
A．局部B．全船C．横剖面D．纵剖面2．肋骨型线图和外板展开图共同表达了船体外板结构和的位置。
A．主要构件B．主要设备C．主要零件D．舱壁结构3．是相邻两分段间接缝线的投影。
A．边接缝线B．分段接缝线C．端接缝线D．外板接缝线4．在肋骨型线图中，舭龙骨线一般用表示。
A．粗虚线B．细双点划线C．分段线D．粗点划线5．构件的位置由决定。
A．分段接缝线和假象连线B．外板接缝线和构件连线C．分段接缝线和外板接缝线D．假想连线和构件连线6．肋骨型线图肋骨标号通常间隔多少肋位。
A．1 B．2 C．5 D．107．肋骨型线中粗双点化线可以表示什么构建。
A．强肋骨B．舷侧纵桁C．平台边线D．旁桁材8．肋骨型线中粗虚线可以表示什么构建。
A．肋板B．肋骨C．旁桁材D．舷侧纵桁9．肋骨型线中细虚线可以表示什么构建。
A．肋骨B．舷侧纵桁C．船底纵骨D．内底纵骨二、多选题1．肋骨型线图由那几部分组成。
A．主尺度栏B．舱底图C．肋骨型线图视图D．中纵剖视图2．肋骨型线图中细虚线可以表示下列哪些构建。
A．肋骨B．旁桁材C．船底纵骨D．舷侧纵骨3．肋骨型线图中粗虚线可以表示下列哪些构建。
A．基座纵桁B．机舱平台边线C．旁桁材D．肋板4．肋骨型线图中表达的内容有哪些。
A．肋骨线B．舷侧纵桁C．旁桁材D．主甲板边线三、判断题1．肋骨型线图中舷侧纵桁线一般用粗点划线表示。
（）2．相邻两边接缝形成的一列板是列板。
（）3．外板端接缝在肋骨型线图中投影与肋骨型线相似。
（）4．假想连线表达了某些构件距船体中线距离在船长方向的变化。
（）5．肋骨线用细实线表示。
（）6．肋骨线图中应用粗虚线表示出肋板的位置。
（）7. 肋骨型线可以用来检验性线图是否光顺（）四、简答题1．肋骨型线图是表达什么的图样？其主要的用途是什么？2．肋骨型线图中主要线条的分类？3．肋骨型线图的绘制有哪些特点？4．识读肋骨型线图的方法是什么？5．绘制肋骨型线图的原始资料是什么？肋骨型线图的绘制要求是什么？6．简述绘制肋骨型线图的一般步骤。
肋骨型线图识读度与绘制案例1：150T冷藏船肋骨型线图的读图案例：150T冷藏船肋骨型线图（详图见工程图纸一栏）：以150T冷藏船为例来说明识读肋骨型线图的方法与步骤。
一．了解外板的形状外板的形状是由外板的边界构成的，要想了解外板在肋骨型线图上的投影形状，先要确定外板的纵横边界。
外板的纵向通常是由各列板之间的纵向边接缝线构成，其横向边界通常是由横向分段接缝线或总段接缝线构成。
相邻的两条纵向接缝线和相邻的两条横向接缝线所围成的图形即表示一块外板的投影形状。
二．了解外板的布置和数量1.了解外板的列数。
图中由相邻两条边接缝形成的一列板，称为列板。
从边接缝的数目就可确定外板的列数。
GB/T4476-84《金属船体制图》中规定：外板板的编号用大写的拉丁字母加阿拉伯顺序数来命名各列板。
其中平板龙骨为K列板，舷顶列板为S列板，其余各列板自平板龙骨向舷顶列板依次用A、B、C、D……来命名，即平板龙骨两侧的船底板为A列板，与A列板相邻的列板为B列板，其余依此类推，。
K列板与A列板之间的接缝线称为K×A接缝，其他依此类推。
图中的#48～#60肋位之间有K×A、A×B、B×C、C×D、D×S、S×E六条纵向接缝线，由此可知主甲板以下有K、A、B、D、S、E列板，其中K列板只有一列（对称中线面布置），其余列板左右舷各一列，从而确定外板的列数左右舷共为11列。
而在#58～#70肋位之间有K×A、A×C、C×D、D×S、S×E 五条纵向接缝线，由此可知主甲板以下有K、A、D、S、E列板，其中K 列板只有一列，其余列板左右舷各一列，从而确定外板的列数左右舷共为9列。
2.了解每一列板由几块钢板组成。
由于在每列外板中，相邻两道横向接缝围成一块板，从一列外板中的横向接缝线的数目就可以确定该列外板的钢板数，综合各列外板的钢板数，就可以确定全船所需的钢板数量。

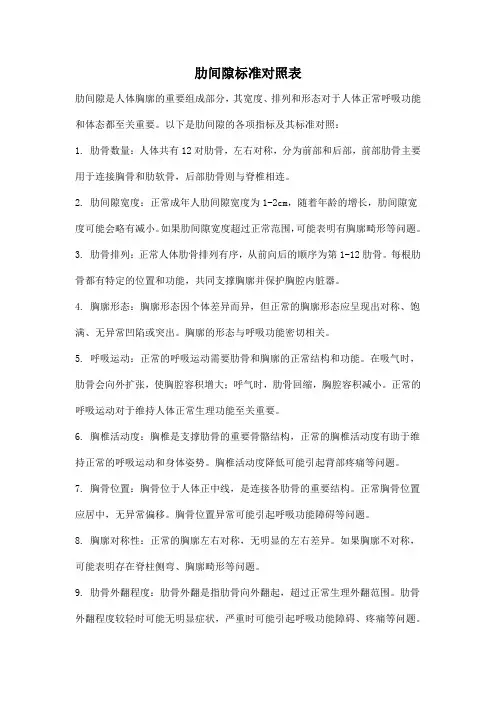

肋间隙标准对照表肋间隙是人体胸廓的重要组成部分，其宽度、排列和形态对于人体正常呼吸功能和体态都至关重要。
