7-肋骨型线图与外板展开图

7.1.1 肋骨型线图的表达内容
大中型船舶的肋骨较多，如果将所有肋骨型线全部画出，在图中的肋骨型线较密，为了保持图面的清晰，一般间隔一档肋位绘制一根（习惯上逢双号绘制）。由于船体首尾部分的线型变化较大，故在有些肋骨型线图中，首尾部分的肋骨型线每档肋位都绘制，其余部分仍间隔一档肋位绘制一根。对所绘制出的肋骨型线都需注明肋位号。
7.2.1 外板展开图的表达特点和内容
7.2.1 外板展开图的表达特点和内容
• 2 外板展开图中主要表达的内容：（1）根据船体分段划分情况，外板的厚度和板材的规格以及工艺和结构上的要求排列外板接缝线，从而表示了全船外板的布置及其尺寸。（2）根据有关图样提供的尺寸，表示外板上的开口及加强覆板的位置和尺寸。
3. 了解构件的位置构件的位置由各种构件交线和假想连线决定。如图7-1中#40—#60肋位之间，内底距基线高度为800mm，旁底桁距中线距离为1650mm，从 #25肋位设置到#47肋位等等。
7.1.3 绘制肋骨型线图的步骤
绘制肋骨型线图的原始资料是型线图、中横剖面图以及基本结构图等。为了画图方便，一般可按型线图的比例放大二倍或四倍。肋骨型线图要求绘制正确，线条清晰、光顺。图中各构件的位置与有关结构图样中一致。Leabharlann 7.1.3 绘制肋骨型线图的步骤
4. 绘制外板接缝线 • 肋骨型线图中的外板接缝线一般是根据外板展开图中接缝线的位置来画，而外板展开图则要根据肋骨型线图展开船体横向曲度后再布置板缝。因此外板接缝线与外板展开图相互一致，并要求一致，以获得合适的板缝排列
7.1.3 绘制肋骨型线图的步骤
① 边接缝线和纵向分段接缝线的画法。 • 在外板展开图的相应肋位上量取边接缝线和纵向分段接缝线距基准线的尺寸，按肋骨型线图的比例在纸条上确定好各点，然后以肋骨型线图与船体中线交点为起点，把纸条沿相应的肋骨型线转动，录下接缝线的交点，连接各肋骨型线上的相应点，即得边接缝线和纵向分段接缝线。如果曲线不光顺，则修改某些点的位置，并以此修改外板展开图中的接缝线，直到两者均光顺、协调为止。

船体装配识图详解

1. 非本图构件可见轮廓线细双点划线 2. 假想构件可见轮廓线
3. 肋板边线 4. 工艺开口线
波浪线/折断线
构件断裂边界线
斜栅线
分段界线
第二节船体施工图简介
1. 船体分段标准代码介绍在船体生产设计中，用编码系统的代码标注图表,不仅可以简化图面，提高设计效率和现场读
图效率，而且使用统一的编码系统作为传递结构、工艺和管理等信息的共同语言,对工作管理图表进行标注,把各种工作图和管理表有机地联系起来，把各工序、工位之间的工作管理图表联系起来，成为工序间的衔接及工艺配套生产过程控制等的重要手段。
⑵. 根据水线面图可以了解的内容： 1) 甲板和平台板的布置和厚度，甲板和平台板上的加强复板和开口的位置和大小。 2) 普通横梁、强横梁、甲板纵桁和甲板纵骨等构件的位置和大小。 3) 纵、横舱壁、围壁和甲板下加强肘板的位置。
4. 横剖面图 ⑴. 示例
⑵. 根据横剖面图可以了解的内容： 1) 横向构件（如肋板、肋骨、横梁、支柱）的大小、结构形式和相互连接方式。 2) 纵向构件（如中桁材、旁桁材、舷侧纵桁、甲板纵桁、舭龙骨、纵骨）的大小、结构形式及
船体装配识图
1. 外板展开图 ⑴. 示例
船体装配识图
第一节船体基本结构图认识
⑵. 外板展开图中常用的图线及其含义
图线形式
图线的含义
细实线
外板接缝线、外板上开孔的轮廓线、舷樯顶线、首尾轮廓线
细虚线
船底纵骨、普通肋骨等简化线
粗虚线
非水密的舱壁、平台、肋板、旁底桁等板材结构的简化线
轨道线
水密或油密的甲板、平台、内底边板、舱壁、肋板等板材结构的简化线
集装箱船横剖面
散货船
集装箱船纵剖面艏部集装箱船纵剖面艉部

船舶知识竞赛题库终版

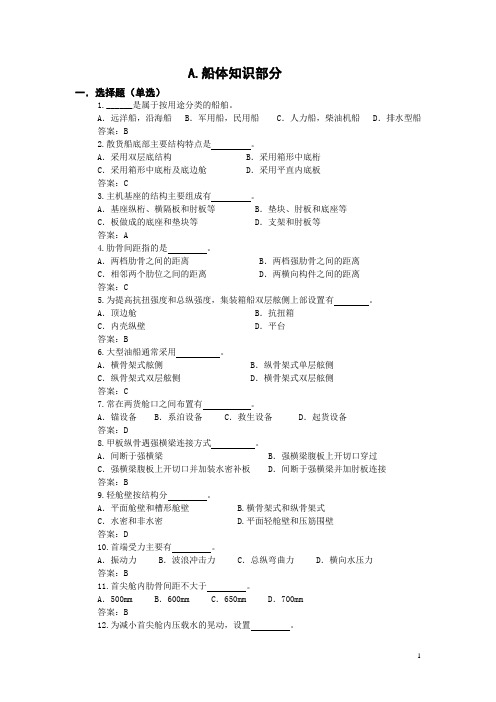

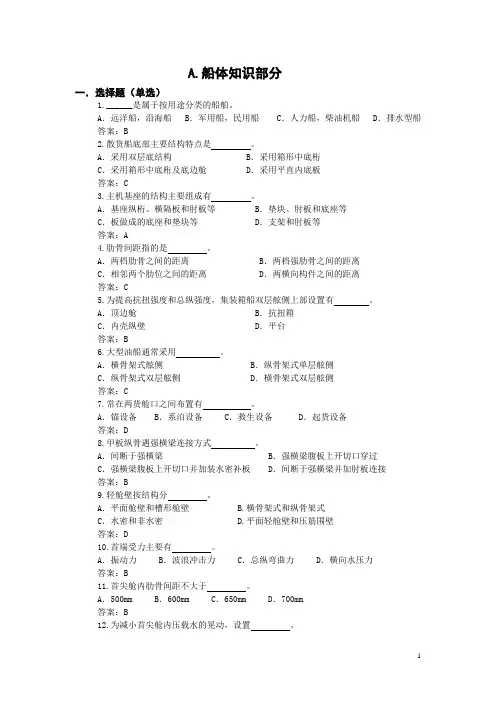

A.船体知识部分一．选择题（单选）1.______是属于按用途分类的船舶。

A．远洋船，沿海船 B．军用船，民用船 C．人力船，柴油机船 D．排水型船答案：B2.散货船底部主要结构特点是。

A．采用双层底结构 B．采用箱形中底桁C．采用箱形中底桁及底边舱 D．采用平直内底板答案：C3.主机基座的结构主要组成有。

A．基座纵桁、横隔板和肘板等 B．垫块、肘板和底座等C．板做成的底座和垫块等 D．支架和肘板等答案：A4.肋骨间距指的是。

A．两档肋骨之间的距离 B．两档强肋骨之间的距离C．相邻两个肋位之间的距离 D．两横向构件之间的距离答案：C5.为提高抗扭强度和总纵强度，集装箱船双层舷侧上部设置有。

A．顶边舱 B．抗扭箱C．内壳纵壁 D．平台答案：B6.大型油船通常采用。

A．横骨架式舷侧 B．纵骨架式单层舷侧C．纵骨架式双层舷侧 D．横骨架式双层舷侧答案：C7.常在两货舱口之间布置有。

A．锚设备 B．系泊设备 C．救生设备 D．起货设备答案：D8.甲板纵骨遇强横梁连接方式。

A．间断于强横梁 B．强横梁腹板上开切口穿过C．强横梁腹板上开切口并加装水密补板 D．间断于强横梁并加肘板连接答案：B9.轻舱壁按结构分。

A．平面舱壁和槽形舱壁 B.横骨架式和纵骨架式C．水密和非水密 D.平面轻舱壁和压筋围壁答案：D10.首端受力主要有。

A．振动力 B．波浪冲击力 C．总纵弯曲力 D．横向水压力答案：B11.首尖舱内肋骨间距不大于。

A．500mm B．600mm C．650mm D．700mm答案：B12.为减小首尖舱内压载水的晃动，设置。

A．水密纵舱壁 B．开孔平台 C．强胸横梁 D．中纵制荡舱壁答案：D13.扇形斜肋骨和斜横梁用于。

A．巡洋舰型尾端 B．方型尾端 C．横骨架式首端 D．纵骨架式尾端答案：A14.露天甲板上开口四周的围板高度至少为。

A.450mmB.600mmC.760mmD.900mm答案：B15.现要求建造中型以上油船设置双层船壳的主要目的是。

2-2船体肋骨型线图识读与绘制习题作业(精)

船体肋骨型线图识读与绘制一、单选题1．肋骨型线图属于图样。

A．局部B．全船C．横剖面D．纵剖面2．肋骨型线图和外板展开图共同表达了船体外板结构和的位置。

A．主要构件B．主要设备C．主要零件D．舱壁结构3．是相邻两分段间接缝线的投影。

A．边接缝线B．分段接缝线C．端接缝线D．外板接缝线4．在肋骨型线图中，舭龙骨线一般用表示。

A．粗虚线B．细双点划线C．分段线D．粗点划线5．构件的位置由决定。

A．分段接缝线和假象连线B．外板接缝线和构件连线C．分段接缝线和外板接缝线D．假想连线和构件连线6．肋骨型线图肋骨标号通常间隔多少肋位。

A．1 B．2 C．5 D．107．肋骨型线中粗双点化线可以表示什么构建。

A．强肋骨B．舷侧纵桁C．平台边线D．旁桁材8．肋骨型线中粗虚线可以表示什么构建。

A．肋板B．肋骨C．旁桁材D．舷侧纵桁9．肋骨型线中细虚线可以表示什么构建。

A．肋骨B．舷侧纵桁C．船底纵骨D．内底纵骨二、多选题1．肋骨型线图由那几部分组成。

A．主尺度栏B．舱底图C．肋骨型线图视图D．中纵剖视图2．肋骨型线图中细虚线可以表示下列哪些构建。

A．肋骨B．旁桁材C．船底纵骨D．舷侧纵骨3．肋骨型线图中粗虚线可以表示下列哪些构建。

A．基座纵桁B．机舱平台边线C．旁桁材D．肋板4．肋骨型线图中表达的内容有哪些。

A．肋骨线B．舷侧纵桁C．旁桁材D．主甲板边线三、判断题1．肋骨型线图中舷侧纵桁线一般用粗点划线表示。

（）2．相邻两边接缝形成的一列板是列板。

（）3．外板端接缝在肋骨型线图中投影与肋骨型线相似。

（）4．假想连线表达了某些构件距船体中线距离在船长方向的变化。

（）5．肋骨线用细实线表示。

（）6．肋骨线图中应用粗虚线表示出肋板的位置。

（）7. 肋骨型线可以用来检验性线图是否光顺（）四、简答题1．肋骨型线图是表达什么的图样？其主要的用途是什么？2．肋骨型线图中主要线条的分类？3．肋骨型线图的绘制有哪些特点？4．识读肋骨型线图的方法是什么？5．绘制肋骨型线图的原始资料是什么？肋骨型线图的绘制要求是什么？6．简述绘制肋骨型线图的一般步骤。

《船体结构与制图B》期末考试试卷附答案

《船体结构与制图B》期末考试试卷附答案一、( 20 %)选择题（每题1分，共20分）1. 构件上不能开孔或切口。

A.中内龙骨B.水密肋板C.强肋骨D.外底板2. 处的板可以不用加厚。

A.甲板货舱开口之间的甲板板B.平板龙骨C.舷顶列板D.甲板边板3. 构件不考虑承受总纵强度。

A.内底纵骨B.箱形中桁材C.舱口纵桁D.强肋骨4. 构件能够围成板格。

A.舱口纵桁和半横梁B.舷侧纵桁和强肋骨C.外底纵骨和实肋板D.中内龙骨和肋板5.平板龙骨是船底结构中的强力构件，所以它应在船长范围内：A. 宽度不边B.厚度不变C. 宽度和厚度均不变D宽度与厚度随位置的不同而有所不同6.肋骨间距指的是。

A．两档肋骨之间的距离B．两档强肋骨之间的距离C．相邻两个肋位之间的距离D．两横向构件之间的距离7.在__________及__________的甲板，因不参与总弯曲且面积狭窄，可以将板横向布置。

A．舱口之间/首尾端B．舱口之间/舱口至舷边C．首尾端/舱口至舷边D．舱口/舷边之间8.横骨架式甲板结构一般用于。

A．下甲板和小型船舶甲板B．上甲板C．大型船舶甲板D．散货船甲板9.船舶的防撞舱壁位于__________之间A．首尖舱与货舱B．尾尖舱与货舱C．货舱与货舱D．货舱与机舱10.首尖舱内肋骨间距不大于。

A．500mm B．600mm C．650mm D．700mm11.露天甲板上开口四周的围板高度至少为。

A.450mmB.600mmC.760mmD.900mm12.船首结构加强的原因是A．抵抗碰撞能力B．艏尖舱内压载水的静压力与摇摆时的冲击力C．首部要承受拍击力、冰块的冲击力D．以上都对13.为保证集装箱船的舱体强度，其主船体货舱结构中采用了。

A．双层壳，抗扭箱或等效结构；B．多层甲板C．多道纵向舱壁D．圆形舱口14.细点划线简化表示。

A．可见强构件 B.可见次要构件C．不可见强构件 D.不可见次要构件15.总布置图的侧面图是从船舶的视图。

外板展开图的识读

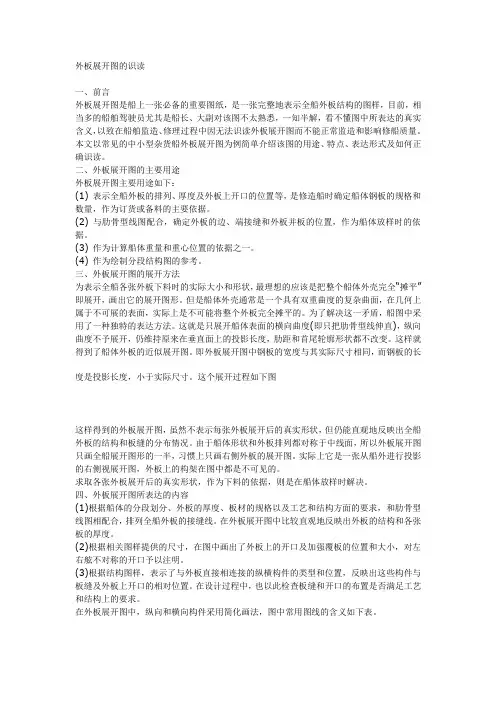

外板展开图的识读一、前言外板展开图是船上一张必备的重要图纸，是一张完整地表示全船外板结构的图样，目前，相当多的船舶驾驶员尤其是船长、大副对该图不太熟悉，一知半解，看不懂图中所表达的真实含义，以致在船舶监造、修理过程中因无法识读外板展开图而不能正常监造和影响修船质量。

本文以常见的中小型杂货船外板展开图为例简单介绍该图的用途、特点、表达形式及如何正确识读。

二、外板展开图的主要用途外板展开图主要用途如下：(1) 表示全船外板的排列、厚度及外板上开口的位置等，是修造船时确定船体钢板的规格和数量，作为订货或备料的主要依据。

(2) 与肋骨型线图配合，确定外板的边、端接缝和外板并板的位置，作为船体放样时的依据。

(3) 作为计算船体重量和重心位置的依据之一。

(4) 作为绘制分段结构图的参考。

三、外板展开图的展开方法为表示全船各张外板下料时的实际大小和形状，最理想的应该是把整个船体外壳完全“摊平”即展开，画出它的展开图形。

但是船体外壳通常是一个具有双重曲度的复杂曲面，在几何上属于不可展的表面，实际上是不可能将整个外板完全摊平的。

为了解决这一矛盾，船图中采用了一种独特的表达方法。

这就是只展开船体表面的横向曲度(即只把肋骨型线伸直)，纵向曲度不予展开，仍维持原来在垂直面上的投影长度，肋距和首尾轮廓形状都不改变。

这样就得到了船体外板的近似展开图。

即外板展开图中钢板的宽度与其实际尺寸相同，而钢板的长度是投影长度，小于实际尺寸。

这个展开过程如下图这样得到的外板展开图，虽然不表示每张外板展开后的真实形状，但仍能直观地反映出全船外板的结构和板缝的分布情况。

由于船体形状和外板排列都对称于中线面，所以外板展开图只画全船展开图形的一半，习惯上只画右侧外板的展开图。

实际上它是一张从船外进行投影的右侧视展开图，外板上的构架在图中都是不可见的。

求取各张外板展开后的真实形状，作为下料的依据，则是在船体放样时解决。

四、外板展开图所表达的内容(1)根据船体的分段划分、外板的厚度、板材的规格以及工艺和结构方面的要求，和肋骨型线图相配合，排列全船外板的接缝线。

船体结构的辨识—船体主要结构图与总布置图

02. 总布置图的组成
4)舱底平面图
对双层底部分：表示双层底上面的舱室、设备布置的情况以及双层底窨内液舱布置情况；对单层底部分：表示船底构件上方舱室、设备的布置。
02. 总布置图的组成
5)主要尺度和技术数据
包括：最大长度、垂线间长、型宽、型深、设计吃水、排水量、载货量或载客量、主机功率、主机转数、航速、船员定额、续航力以及甲板高度等。
02.外板展开图
2)外板的编号
a）列板号码
位于基线的平板龙骨称为K行板，与其相邻的船底列板为A行板，再次的为B行板，依次类推。但i、o、 q不用与列板编号。用P、S表示左右舷。
b）钢板序号
钢板序号可以从船首排起，也可以从船尾排起，以阿拉伯数字表示
03.横剖面图
包括中横剖面图(midship transverse cross-section plan)，机舱处横剖面图 (engine-room transverse cross-section plan)及货舱口处横剖面图(cargo hatch transverse crosssection plan)。
1)右舷侧视图
包括：全船的侧视概貌、主船体内部舱室划分情况、船舶设备的布置情况。
02. 总布置图的组成
2)货舱正视横剖面图
包括：货舱、船底及舷侧的布置形式、上层建筑布置形式与层高等内容。
02. 总布置图的组成
3)各层甲板与平台平面图
•每一舱室、门、舷窗、通道、扶梯等的具体位置。 •各种设备、家具、用具等具体位置。
04.舱壁图
图上注有舱壁板的排列和厚度，扶强材及其肘板的尺度和水平桁材的尺度。
船舶总布置图
目录
01 总布置图的作用 02 总布置图的组成

船体肋骨型线图的识读与绘制

上一页下一页返回
任务8.2 绘制150t冷藏船肋骨型线图
• 8.2.4 绘制外板接缝线
• 外板接缝线是根据外板展开图中板的接缝位置来画的。 • 1.边接缝线和纵向分段接缝线 • 在外板展开图的相应肋位上量取边接缝线和纵向分段接缝线距基准线
的尺寸，在纸条上按肋骨型线图的比例确定好各点，然后确定好基准点，把纸条沿相应的肋骨型线转动，记录下接缝线的交点，连结各肋骨型线上的相应点，即得边接缝线和纵向分段接缝线。
上一页
返回
任务8.2 绘制150t冷藏船肋骨型线图
• 8.2.1 选取比例和布置图面
• 肋骨型线图图形相对其他全船性图样小得多，为了使线条清晰，可根据图纸的幅面选取适当的比例。肋骨型线图常用的比例为1∶25、 1∶50等，一般取型线图比例的2倍或4倍。比例选好后，在图纸适当位置布置视图，主尺度在右上方。
返回
【项目目标】
• 知识目标 • 1.掌握船体肋骨型线图的组成和表达内容。 • 2.熟悉船体肋骨型线图中的线条及其含义。 • 3.掌握船体肋骨型线图中主要图线及其含义。 • 能力目标 • 1.正确识读船体肋骨型线图。 • 2.正确绘制船体肋骨型线图。 • 素质目标 • 1.培养学生严谨的工作态度。 • 2.培养学生具有创新意识，具有获取新知识、新技能的学习能力。 • 3.培养学生分析问题、解决实际问题的能力。
上一页下一页返回
【本项目知识点】
• （4）粗点划线 • 粗点划线表示舭龙骨线等。 • （5）细双点划线 • 细双点划线表示舭肘板顶线、肋板边线等。 • （6）粗双点划线 • 粗双点划线表示舷侧纵桁线等。 • （7）分段线 • 分段线表示船体总段或分段的接缝线。 • （8）细实线 • 细实线表示格子线、边接缝线、端接缝线、舷樯顶线和外板顶线等。

肋骨型线图和外板展开图

BXE 舭肘板顶线
肋板边线
旁桁材 KXA
#126 #124
舷侧纵桁
CXE
AXB
内底板边线
BXC
#122 C
读图时，可以先了解外板的列数。图中由相邻两条边接缝形成的一列板，称为列板。从边接缝的数目就可确定外板的列数。
返回
图7-3
ST-5
580
L90× 56× 8
ST-2
8 50
L90× 56× 8 8× 300× 300
KxA
1000纵剖线 505
主甲板边线 SxG
Fx S 首部平台边线
舷侧纵桁
6000WL 设计水线 5000WL
4000WL
Ex F
3000WL
2000WL
舭肘板顶线
AxE
BxE 肋板边线
CxE
DxE
内底板边线
舭龙骨110
C XD
70
BxC AxB KxA
1000纵剖线 2000纵剖线 3000纵剖线 4000纵剖线 5000纵剖骨型线图是表示船体肋骨型线形状、外板接缝排列及甲板、平台和各纵向构件布置的图样，是全船性结构图样之一。
主要用途是：
1、）船体放样中，作为肋骨型线、外板接缝线和船体结构放样的依据。
2、）绘制外板展开图时，作为伸长肋骨型线，求取肋骨型线实长和确定构件位置的依据。
3、）绘制其他船舶图样时，作为选取或剖切求得所需船体横剖面形状的依据。
58 0 L125× 80× 8 8× 300× 300
尾封板 ST-1
ST
ST ST ST
10× 350 12× 150
B
BB B
BB
BB
8

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

90.00m 86.54m 83.33m 14.00m 6.35m 5.50m 0.60m
舷墙顶线
返回
首楼甲板边线
GxH
HxI
首柱接
尾楼甲板边线
缝线
14 0
GxH
SxG
主甲板边线
主甲板边线
Sx G
6000WL 设计水线 5000WL
F xS
6000WL
0 0 肘板边线
尾封板
设计水线
Fx S
5000WL
ST-4 s
L90×56×8 8 50 L125×80×8 8×300×300
5
8 S B B S B B B B B B B B B B B B
8 B B 10 B B B B 12 B B B B S B S
ST-4 s
ST-4
s
3
B
B
B
2
1 C
标记数量修改单号签字日期设计审定制图描图校对描校审核标检日期
细实线
细虚线粗虚线粗点划线细点划线
细双点划线
粗双点划线斜棚线
舭肘板顶线，肋板边线等。
舷侧纵桁线等。船体总段或分段的接缝线。
肋骨型线图中的外板接缝线是外板轮廓在投影面上的投影，故图中相邻的两条纵向接缝线和相邻的两条横向接缝线所围成的图形即表示一块外板的投影形状。
6000 5500 5000 FXS
130
舷侧纵桁
4000
3000
返回
EXF 2000 舭肘板顶线 AXE 肋板边线 BXE CXE 内底板边线 1500 1000 500 BL
250
BXC
AXB
A KX
0
首部
平台
SX G
边线
FX Sห้องสมุดไป่ตู้
AXE
#136
EX F
舷
# 134
BX E
#132
肋板边线
舭肘
侧纵
桁
板顶线
旁
#130
桁
材
10
Ex F
二甲板边线
3000WL
20
ExF
Bx
4000WL
130
E
首部平台边线
舷侧纵桁
4000WL
Ex F
3000WL
A
xB
2000WL
舭肘板顶线
AxE
2000WL
120
CxE
30
DxE BxE AxE
舭肘板顶线
BxE
1000WL 500WL BL
DxE
内底板边线
1000WL 500WL
70
A xB
返回
返回
它是某些同一类构件上特定点的假想连接线在投影面上的投影。如舭肘板顶线即是舭肘板与外板交线顶端各点连线的投影。又如肋板边线即是肋板与外板型表面交线顶端各点连接线的投影。假想连线表示了某些构件距基线高度沿船长方向的变化。肋骨型线图中的各种线条分别用不同的图线来表示，以区别它们的含义。常用的图线型式及其含义见下表。图线型式图线的含义基线、水线、纵剖线、肋骨型线，边接缝线，端接缝线，舷墙顶线、外板顶线等。船底纵骨线、舷侧纵骨线等。甲板边线、平台线、内底板边线，旁底桁线等。舭龙骨线等。折角线等。
返回图线的含义图线型式细实线外板接缝线，外板上开孔的轮廓线，舷墙顶线，首尾轮廓线。船底纵骨，普通肋骨等简化线。
细虚线
粗虚线轨道线
非水密的舱壁、平台、肋板、旁底桁等板材结构的简化线。
水密或油密的甲板、平台、内底边板、舱壁、肋板等板材结构的简化线。甲板板转圆线等。
细点划线
细双点划线护舷材轮廓的投影线，肋板边线等假想连线。
主尺度
总长 90.00m 86.54m 83.33m 14.00m 6.35m 5.50m 0.60m 水线长垂线间长型宽型深设计吃水肋距
8
ST-5
50
ST
B 8 B
ST ST
B B B B 8 B B B
8
L90×56×8 8×300×300 S
ST-4 s S 10×350 12×150 s ST-4 s 10×350 12×150
粗点划线
舭龙骨等简化线。
粗双点划线强肋骨，舷侧纵桁，旁内龙骨，基座纵桁等构件的简化线。斜栅线
分段分界位置处的外板接缝线。
返回
它是外板之间的连接线，表示了全船外板的排列和每块外板的形状。外板接缝线有三种： 1、）边接缝线——是相邻两列外板间接缝的投影，即外板纵向接缝的投影； 2、）端接缝线——是同一列外板中，相邻两块外板间接缝的投影，即外板横向接缝的投影； 3、）分段接缝线——是相邻两分段间接缝的投影。
返回
它是船体构件如甲板、平台、外底纵骨、旁底桁、旁内龙骨、内底边板、舷侧纵桁、舭龙骨等与外板的交线在投影面上的投影，表示了这些构件在船体中的位置及其与板缝的相对位置。
7.2.1、外板展开图的组成、表达特点和内容
1、组成
2、表达特点
3、表达内容
7.2.2、识读外板展开图
读图步骤通常如下： 1、）了解外板的排列与尺寸
2、）了解外板上开口与加强覆板的位置和大小
主尺度
总长水线长垂线间长型宽型深设计水线肋矩
外板顶线
LOA LWL LPP B D d s
A KX
CX E
#128
#126
内底
板
边线
B AX
# 124
C BX
#
122 C
读图时，可以先了解外板的列数。图中由相邻两条边接缝形成的一列板，称为列板。从边接缝的数目就可确定外板的列数。
返回
图7-3
返回
ST-2
50
尾封板
ST
B B B
ST-3 ST-1
10×350 12×150 10×350 12×150
CxD
x
舭龙骨
xC
舭龙骨 CX D
5000纵剖线 6000纵剖线
A
K
11 0
内底板边线
肋板边线
AxB
Bx
6000纵剖线
5000纵剖线
B
5
40
A Kx
BL
C
4000纵剖线
3000纵剖线
2000纵剖线
1000纵剖线
505
1000纵剖线
2000纵剖线
3000纵剖线
4000纵剖线
它是肋骨平面与船体外板型表面的交线在投影面上的投影，表示肋骨型线的真实形状。由于船体对称于中线面，同时为了避免肋骨型线在图中的重复和干扰，所以肋骨型线只画一半。在中线面左边画尾部至中站面之间的各肋骨型线图，右面画首部至中站面之间的各肋骨型线图。大中型船舶肋骨较多，如果将所有肋骨型线全部绘制，则肋骨型线较密，为了表达清晰，一般间隔一档肋位绘制一根。由于船首尾部分线型变化较大，故有些肋骨型线图中，首尾部分肋骨型线每档肋位都绘制，其余仍间隔一档肋位绘制一根
1、）根据船体分段划分的情况，外板的厚度和板材规格以及工艺和结构上的要求排列外板接缝线，从而表示了全船外板的布置及其尺寸； 2、）根据有关图样提供的尺寸，表示外板上的开口及加强覆板的位置和尺寸。 3、）根据结构图样，表示了与外板直接相连的纵横向构件的位置，借以说明这些构件与外板接缝及开口的相对位置。在设计过程中，也以此检查板缝和开口的布置是否满足工艺和结构上的要求。此外，有些外板展开图还表示舷墙和舭龙骨的具体结构，外板接缝典型的坡口形式以及表明外板用料和规格、数量的明细表。 4、）外板展开图中纵横向构件采用简化表示法。
标记共
重量页第
比例页
返回 1、）近似展开，即只展开船体表面的横向曲度（将肋骨型线展直），而纵向曲度不加展开，仍保持投影长度，见图７－５，这样就得到了船体外板的近似展开视图。
2、）外板的横向尺寸是展开后的尺寸，即实长，而纵向仍是投影长度。
3、）由于船体形状和外板的排列通常对称中线面，故外板展开图只画展开图形的一半，习惯上用右舷展开图形来表达。所以外板展开图是一右舷侧视的近似展开图。
7.1.1、肋骨型线图的组成和表达内容
肋骨型线图中的线条，除了水线和纵剖线外，基本可分为四类：
1、肋骨型线 2、外板接缝线 3、构件交线 4、假想连线
7.1.2、识读肋骨型线图
1、了解外板的形状
2、了解外板的布置和数量
3、了解构件的位置
§7.２、外板展开图
外板展开图是表示船体外板排列、厚度分布以及开口位置和大小的结构图样。它的主要用途： 1、）与肋骨型线图配合，确定外板的接缝和外板并板的位置，作为船体放样时的依据； 2、）统计组成全船外板所需要的钢板数量和规格，以便订货或备料； 3、）作为计算船体重量和重心位置的主要依据。
第七章肋骨型线图和外板展开图
为了布置外板及船体放样等需要，在船体设计过程中需绘制肋骨型线图和外板展开图。肋骨型线图和外板展开图共同表示了船体外板结构和主要的构件的位置。它们都是全船结构性图样。
§7.1、肋骨型线图

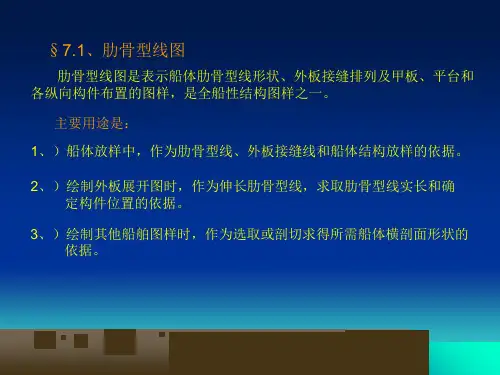

肋骨型线图是表示船体肋骨型线形状、外板接缝排列及甲板、平台和各纵向构件布置的图样，是全船性结构图样之一。主要用途是： 1、）船体放样中，作为肋骨型线、外板接缝线和船体结构放样的依据。 2、）绘制外板展开图时，作为伸长肋骨型线，求取肋骨型线实长和确定构件位置的依据。 3、）绘制其他船舶图样时，作为选取或剖切求得所需船体横剖面形状的依据。
