第二章：船体型线放样案例

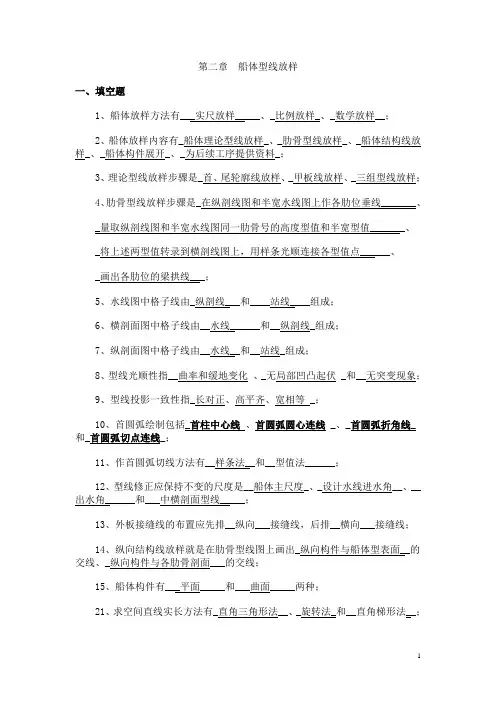

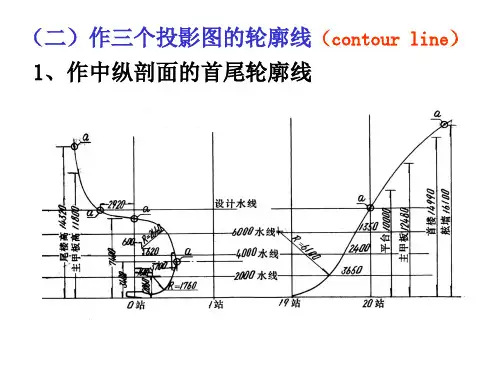

第二章船体型线放样一、填空题1、船体放样方法有___实尺放样_____、_比例放样_、_数学放样__；2、船体放样内容有_船体理论型线放样_、_肋骨型线放样_、_船体结构线放样_、_船体构件展开_、_为后续工序提供资料_；3、理论型线放样步骤是_首、尾轮廓线放样、_甲板线放样、_三组型线放样；4、肋骨型线放样步骤是_在纵剖线图和半宽水线图上作各肋位垂线_______、_量取纵剖线图和半宽水线图同一肋骨号的高度型值和半宽型值_______、_将上述两型值转录到横剖线图上，用样条光顺连接各型值点______、_画出各肋位的梁拱线___；5、水线图中格子线由_纵剖线___和____站线____组成；6、横剖面图中格子线由__水线______和__纵剖线_组成；7、纵剖面图中格子线由__水线__和__站线_组成；8、型线光顺性指__曲率和缓地变化、_无局部凹凸起伏 _和__无突变现象；9、型线投影一致性指_长对正、高平齐、宽相等 _；10、首圆弧绘制包括_首柱中心线、首圆弧圆心连线 _、_首圆弧折角线_和_首圆弧切点连线_；11、作首圆弧切线方法有__样条法__和__型值法______；12、型线修正应保持不变的尺度是__船体主尺度_、_设计水线进水角__、__出水角______和___中横剖面型线_____；13、外板接缝线的布置应先排__纵向___接缝线，后排__横向___接缝线；14、纵向结构线放样就是在肋骨型线图上画出_纵向构件与船体型表面__的交线、_纵向构件与各肋骨剖面___的交线；15、船体构件有___平面_____和___曲面_____两种；21、求空间直线实长方法有_直角三角形法__、_旋转法_和__直角梯形法__；22、柱面体展开用_十字线法__，锥面体展开用__十字线法_，任意可展曲面用__测地线法___；二、选择题（单选或多选）1、型线绘制，每对型值应（ A）a.型值应符合一致性b.型值不要一致性c.投影关系无关紧要d.型线估计差不多就行3、船体型表面是（A ）a.船体外板内表面b.船体外板外表面c.船体外板中性面d.船舶基准面4、同层甲板只做（ A）a.一块梁拱放样b.二块梁拱放样板c.三块梁拱放样板d.四块梁拱放样板5、首柱放样应先（A ）a.画首圆弧b.不画首圆弧c.画圆心曲线d.不画圆心曲线6、横中剖面将船体分为（ B）a.左右两部分b.首尾两半部c.水上水下两部分d.主体与上层建筑两部分7、实尺放样时作基线的方法最好采用（ D ）a.角尺法b.铅锤法c.经纬仪法d.激光经纬仪法8、船体甲板的梁拱高度用下式计算（B ）a.梁拱高度h=(1/5～1/10) ·B(型宽)b.梁拱高度h=(1/50～1/100) ·B(型宽)c.梁拱高度h=(1/500～1/1000)·B(型宽)d.梁拱高度h=(1/10～1/30)·B(型宽)9、船体型线检验方法是（B ）a.作对角线b.作斜剖线c.用尺量d.用地规量10、船体肋骨型线所在的剖面平行于（C ）a.纵中剖面b.基线平面c.横中剖面d.斜剖面11、外板接缝线间的横向接缝线应当排在（A ）a.1/4或3/4肋骨间距处b.1/2肋骨间距处c.1/5肋骨间距处d.2/3肋骨间距处13、纵中剖面将船体分为（A ）a.左右两部分b.首尾两半段c.水上水下两部分d.以甲板为界上界下两部分14、船体外板接缝排列的顺序是（A ）a.先排纵缝线，后排横缝线b.先排横缝线，后排纵缝线c.由两头向中间进行d.自上而下进行三、判断题（正打“√”错打“╳”）1、纵剖线图、横剖线图和水线图组合而成的三视图称为船体型线图（√）2、基线平面在纵剖线图和横剖线图上的投影称作基线（√）3、纵剖面与船体表面的截交线称为纵剖线（√）4、横剖面与船体理论表面的截交线称为横剖线（√）5、水线面与船体型表面的截交线称为水线（√）6、舷墙顶线在纵剖线图、横剖线图、半宽水线图都不反映真实形状（√）7、甲板中心线在横剖线图、水线图反映真形，在纵剖线图不反映真形（╳）8、斜剖线在横剖线图反映直线，在纵剖线图、半宽线图的投影不反映真形曲线（√）9、甲板边线只有在半宽水线图上不反映真形曲线（╳）10、斜剖线的主要作用在于检验船体表面的光顺性（√）11、斜剖线在三个投影面上的投影均不反映真形曲线（√）12、型线图中主要量度包括该船的主要尺度和船型系数（√）13、型值表记载每个理论站号与各水线、甲板边线（以及舷墙顶线和甲板折角线）交点的半宽值，与各纵剖线、甲板边线（以及舷墙顶线和甲板折角线）交点的高度值（√）14、放样的主要作用是通过1:1放大图样，暴露和修正初步设计时的型线误差（√）15、作船体基线时，可采用激光经纬仪法、角尺法、直接弹粉线法等（√）16、三个视图上的格子线作完后，需对格子线进行检验，检验合格后才可开始画理论型线（√）17、纵剖线图中的横剖线和水线、横剖线图中的水线和纵剖线和水线图中的纵剖线和横剖线，分别组成相互垂直的直线条，称为格子线（√）18、纵剖线图上，甲板上任一位置纵剖线投影可利用梁拱样板画出（╳）19、不需先进行放样，可直接进行构件展开；（╳）20、曲面光顺是通过光顺三组型线来达到的；（√）21、只要型线光顺，投影关系的一致性可以不考虑；（╳）22、构件放样，只需进行纵向构件放样；（╳）23、斜剖线是用于修正船体型线的；（╳）24、为保证船体放样的质量，任意地方型线修正量小于图纸上的比例尺寸的分母值，就可修正。

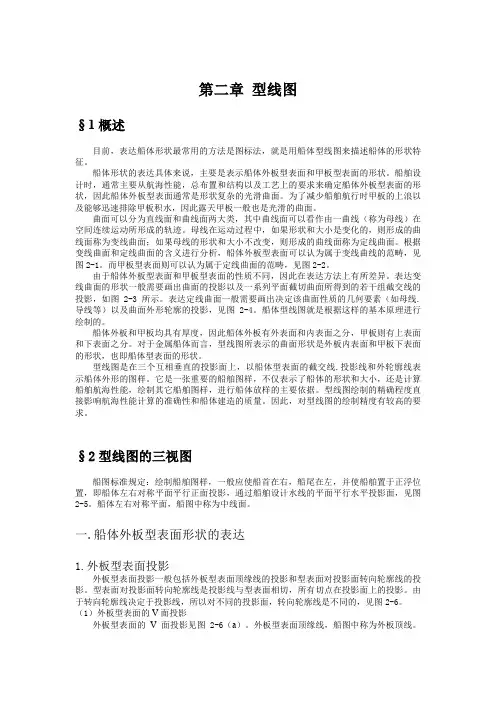

第二章型线图§1概述目前，表达船体形状最常用的方法是图标法，就是用船体型线图来描述船体的形状特征。

船体形状的表达具体来说，主要是表示船体外板型表面和甲板型表面的形状。

船舶设计时，通常主要从航海性能，总布置和结构以及工艺上的要求来确定船体外板型表面的形状，因此船体外板型表面通常是形状复杂的光滑曲面。

为了减少船舶航行时甲板的上浪以及能够迅速排除甲板积水，因此露天甲板一般也是光滑的曲面。

曲面可以分为直线面和曲线面两大类，其中曲线面可以看作由一曲线（称为母线）在空间连续运动所形成的轨迹。

母线在运动过程中，如果形状和大小是变化的，则形成的曲线面称为变线曲面；如果母线的形状和大小不改变，则形成的曲线面称为定线曲面。

根据变线曲面和定线曲面的含义进行分析，船体外板型表面可以认为属于变线曲线的范畴，见图2-1。

而甲板型表面则可以认为属于定线曲面的范畴，见图2-2。

由于船体外板型表面和甲板型表面的性质不同，因此在表达方法上有所差异。

表达变线曲面的形状一般需要画出曲面的投影以及一系列平面截切曲面所得到的若干组截交线的投影，如图2-3所示。

表达定线曲面一般需要画出决定该曲面性质的几何要素（如母线.导线等）以及曲面外形轮廓的投影，见图2-4。

船体型线图就是根据这样的基本原理进行绘制的。

船体外板和甲板均具有厚度，因此船体外板有外表面和内表面之分，甲板则有上表面和下表面之分。

对于金属船体而言，型线图所表示的曲面形状是外板内表面和甲板下表面的形状，也即船体型表面的形状。

型线图是在三个互相垂直的投影面上，以船体型表面的截交线.投影线和外轮廓线表示船体外形的图样。

它是一张重要的船舶图样，不仅表示了船体的形状和大小，还是计算船舶航海性能，绘制其它船舶图样，进行船体放样的主要依据。

型线图绘制的精确程度直接影响航海性能计算的准确性和船体建造的质量。

因此，对型线图的绘制精度有较高的要求。

§2型线图的三视图船图标准规定：绘制船舶图样，一般应使船首在右，船尾在左，并使船舶置于正浮位置，即船体左右对称平面平行正面投影，通过船舶设计水线的平面平行水平投影面，见图2-5。
