配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。
不应选用木板材料。
2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。
安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。
3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。
4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。
5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。
二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。
2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱一一分配电箱一一开关箱；停电时应是：开关箱一一分配电箱一一总配电箱。
3、配电箱、开关箱、电气线路、用电设备和保护设施进行检查处置应由专业电工人员完成，并穿戴安全防护用品。
4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、维
修一般宜半个月一次，检查和维护必须有记录。
5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。
6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。
1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称"栏；3、交底提要应根据交底内容把交底重要内容写上。
1、本表头由交底人填写，交底人与接受交底人各保存一份,安全员一份；2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称"栏；3、交底提要应根据交底内容把交底重要内容写上。
1、本表头由交底人填写,交底人与接受交底人各保存一份,安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。
1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。
1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份;2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称”栏;1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写,交底人与接受交底人各保存一份,安全员一份；2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称"栏；1、本表头由交底人填写,交底人与接受交底人各保存一份,安全员一份;2、当做分部、分项施工作业安全交底时，应填写“分部、分项工程名称”栏;1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写,交底人与接受交底人各保存一份,安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上.。
完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。
二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。
２、接地电阻应符合规定要求，接地电阻不得大于4Ω。
３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。
４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。
５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。
三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。
２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。
３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。
４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。
技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。
2.安装配电箱所需的木砖及铁件已预埋。
3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。
4.安装暗装配电箱箱体墙面的抹灰应全部完成。
安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。
明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。
5.配电箱安装位置的土建装修应全部完成。
二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。
2.动力、照明配电箱、低压柜等产品合格证应备齐。
不同厂家、不同规格的合格证应各备一张。

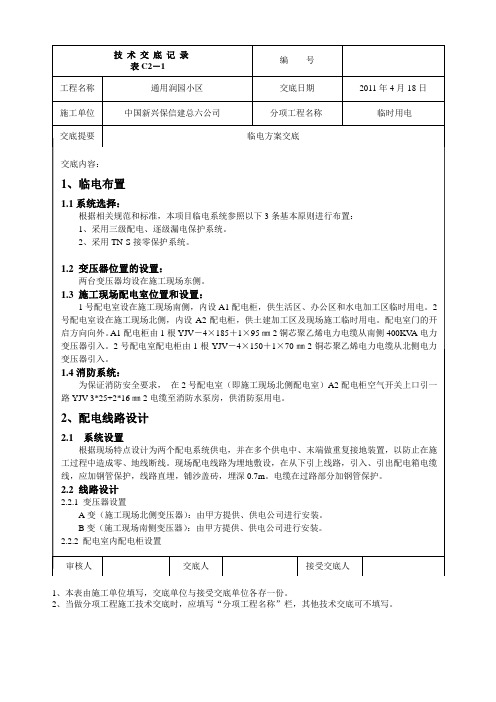

工程名称通用润园小区交底日期2011年4月18日施工单位中国新兴保信建总六公司分项工程名称临时用电交底提要临电方案交底交底内容：1、临电布置1.1系统选择：根据相关规范和标准，本项目临电系统参照以下3条基本原则进行布置：1、采用三级配电、逐级漏电保护系统。
2、采用TN-S接零保护系统。
1.2 变压器位置的设置：两台变压器均设在施工现场东侧。
1.3 施工现场配电室位置和设置：1号配电室设在施工现场南侧，内设A1配电柜，供生活区、办公区和水电加工区临时用电。
2号配电室设在施工现场北侧，内设A2配电柜，供土建加工区及现场施工临时用电。
配电室门的开启方向向外。
A1配电柜由1根YJV－4×185＋1×95㎜2铜芯聚乙烯电力电缆从南侧400KV A电力变压器引入。
2号配电室配电柜由1根YJV－4×150＋1×70㎜2铜芯聚乙烯电力电缆从北侧电力变压器引入。
1.4消防系统：为保证消防安全要求，在2号配电室（即施工现场北侧配电室）A2配电柜空气开关上口引一路YJV 3*25+2*16㎜2电缆至消防水泵房，供消防泵用电。
2、配电线路设计2.1 系统设置根据现场特点设计为两个配电系统供电，并在多个供电中、末端做重复接地装置，以防止在施工过程中造成零、地线断线。
现场配电线路为埋地敷设，在从下引上线路，引入、引出配电箱电缆线，应加钢管保护，线路直埋，铺沙盖砖，埋深0.7m。
电缆在过路部分加钢管保护。
2.2 线路设计2.2.1 变压器设置A变（施工现场北侧变压器）：由甲方提供、供电公司进行安装。
B变（施工现场南侧变压器）：由甲方提供、供电公司进行安装。
2.2.2 配电室内配电柜设置审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
工程名称通用润园小区交底日期2011年4月18日施工单位中国新兴保信建总六公司分项工程名称临时用电交底提要临电方案交底交底内容：1#配电室（A1柜）：电源由B变通过YJV-4×185＋1×95电力电缆引入。
配电室安全技术交底交底内容：一、用电管理：配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。
停送电必须由专人负责。
配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。
临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-88”使用。
使用临时用电的步骤：⑴现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。
⑵进行负荷计算，选择导线截面和电器的类型、规格。
二、电工：⒈电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。
⒉电工应掌握用电安全基本知识和所有设备性能。
⒊上岗前按规定穿戴好个人防护用品。
⒋停用设备应拉闸断电，锁好开关箱。
⒌负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。
⒍移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。
⒎按规定定期对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。
⒏应懂得触电急救常识和电器灭火常识。
三、安全距离与外电防护：外电线路：指施工现场临时用电线路以外的任何电力线路。
⒈不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。
⒉安全距离：⑴在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，1～10kv不小于6m，35～110kv不小于8m。
架空导线最大弧垂与施工现场地面最小距离≥4.0m与机动车道≥6.0m。
⑵机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv 以下为7m。
⒊外电防护：⑴达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。
⑵带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm⑶带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv应大于50cm。
⑷在架设防护设施时，应有电气技术人员或专职安全员监护。
⑸无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。
施工现场安全用电安全技术交底一、安全技术操作要求1、线路敷设1）电缆干线应采用穿管埋地敷设，严禁沿地面明设和随地拖拉。
以免机械损伤和介质腐蚀。
直埋时其表面距地面的距离不宜小于0、7m；在电缆上下辅以50㎜厚软土或砂土，盖砖保护，并有明确标示。
2）埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水。
电缆接头应牢固可靠；并应做绝缘防水包扎，保持绝缘强度，不得承受张力。
3）施工现场临时加工场的照明必须要设独立的控制开关和漏电断路器，其漏电动作电流≤30mA、0、1s高度应大于2、4m。
4）现场办公室、施工现场、施工通道、夜间警示照明灯具与地面高度不底于2、4m、室外照明灯不低于3m。
2、对配电箱和开关箱的要求，配电箱和开关箱选择及安装基本原则是保证设备在正常和故障情况下，可靠分断电源，在漏电情况下能迅速使设备和人员脱离电源。
故应遵守以下几项原则：1）箱内所采用的开关电器必须是合格产品，必须完整无损、动作可靠，绝缘良好。
2）分配电箱内应设刀闸隔离开关，箱内的漏电断路器与配电线路一一对应，其漏电动作值约大于开关箱，以确保在下级电箱故障不能分断的情况下起到补充保护作用。
3）手动开关电器只许用于小容量的用电设备(5．5KW以下)和照明电路。
容量大于5．5KW的动力设备，尤其是电动机电路，因手动开关通断电速度慢，容易产生强电弧，灼伤人或电器，故采用自动开关或接触器等进行控制。
4）配电箱在材质上的要求：施工现场严禁木质材料制作配电箱，故宜采用带锁金属制品或玻璃钢制品制作的标准配电箱。
3、配电箱内部开关、电器安装要求：1）配电箱、开关箱及其内部开关箱电器的所有正常不带电的金属部件均应作可靠的保护接零，保护零线必须采用标准的绿／黄双色多股铜芯线，通过专用接线端子板可靠连接，与工作零线区别标识。
大容量设备电缆和进出电箱主电缆，必须焊接或压接线鼻子再与开关或端子板连接。
箱内电器安装常规是左大右小，大容量的控制开关，熔断器在左面，右面安装小容量的开关电器。
安全技术交底范本（参考资料妥善保管）使用说明1。
公司组织编制的《安全技术交底范本》可作为各单位在安排安全生产工作前编写分部、分项工程交底的参考资料；2。
各单位在编写安全技术交底时,要根据分部、分项工程的工作内容、部位、作业环境以及天气情况编写，不可照抄照搬范本中的内容；3。
参考资料中相关条款根据具体工程情况参考使用，与上级规定有违背之处执行上级规定；4。
每一个作业活动的安全技术交底必须细致、全面、有针对性，需要绘制示意图时，须由编制交底人依据规范和现场实际情况绘制;5。
交底程序：项目部主任工程师作现场总交底，分部、分项工程交底由技术主管向生产副经理或栋号长、工长交底，栋号长、工长向劳务队长或班组长交底，班组长依据书面交底口头向施工人员进行交底。
交底完成后，所有接交底人员必须在交底书背面签字并交由项目部安全管理员存档；6.安全技术交底的执行原则是谁交底谁负责监控交底的运行情况，作到及时跟踪检查；7。
安全技术交底须根据工程实际需要编写，由交底人填写齐全，并一式多份,其中交底人、接交底人、安全员必须人手一份;8.各工种安全操作规程附后,编写交底时可随时参阅；9.时间仓促，水平有限，有误之处请谅解并在参用时自行纠正。
目录一、安全技术交底（范样） (6)1、钢筋作业 (6)2、砼施工作业 (10)3、木工支模作业 (12)4、砌筑工程作业 (13)5、脚手架搭设、拆除作业 (16)6、土方开挖作业 (17)7、马道、护头棚 (18)8、卸料平台搭设作业 (19)9、防水作业 (21)10、库房防水材料管理 (22)11、调漆作业 (23)12、喷漆作业 (24)13、屋面防水作业 (25)14、油漆作业 (26)15、大模板施工作业 (29)16、钢结构施工作业 (32)17、清理、清运作业 (33)18、钢管、料具码放作业 (34)19、安全网支搭作业 (35)20、抹灰作业 (36)21、吊顶作业 (39)22、玻璃安装作业 (40)23、大理石干挂作业 (41)24、玻璃幕墙安装作业 (42)25、外墙抹灰作业 (43)26、外墙涂料作业 (44)27、外爬架作业 (45)28、外挂架作业 (46)29、挑脚手架作业 (49)30、拆除工程作业 (51)31、回填土作业 (53)32、内外墙面砖、地砖粘贴作业 (55)33、井字架搭拆作业 (56)34、管道施工、水暖工作业 (63)35、外电线路防护架搭拆作业 (65)36、电焊作业 (67)37、现场临时用电作业 (69)38、冬季施工用电作业 (70)39、一级（A）配电柜安装作业 (72)40、二级(B）配电箱安装作业 (74)41、三级（C）配电线安装作业 (76)42、塔吊上镝灯安装作业 (77)43、木工设备照明安装作业 (78)44、流动箱、手提箱安装使用作业 (79)45、砼振捣器接线使用作业 (80)46、低变照明安装作业 (81)47、办公区、生活区食堂用电设备安装作业 (82)48、雨季施工用电作业 (84)49、打夯机使用作业 (86)50、消防水泵安装作业 (87)51、气焊、气割作业 (88)52、电焊机的安装搬运和使用作业 (90)53、塔吊作业（含群塔作业） (92)54、外用电梯安装使用作业 (94)55、电动吊篮的安装、调试、使用 (95)56、无齿切割机切割作业 (107)57、圆盘锯使用 (108)58、车、机床加工操作作业 (109)59、塔吊、外用电梯的拆立作业 (110)60、汽车吊吊装作业 (112)61、信号指挥作业 (113)62、机具切割作业 (114)63、通风及设备安装作业 (115)64、路基工程作业 (117)65、路面工程作业 (121)66、旧路面凿除作业 (123)67、推土机、安装机作业 (124)68、炊事作业 (127)69、大临设施施工作业 (128)70、库房保管 (130)71、铁件加工作业 (131)72、暗挖作业 (133)73、物料装卸作业 (138)74、绿化作业 (139)75、砼地泵（含布料杆） (140)76、塔机操作 (141)77、搅拌作业 (142)78、放线测量作业 (143)79、挂勾工操作 (144)80、场内运输作业 (145)二、各工种安全操作规程 (146)1、土方工程安全操作规程 (146)2、桩基工程的安全操作规程 (146)3、砌体工程的安全操作规程 (147)4、钢筋工安全操作规程 (148)5、混凝土(回填土）工安全操作规程 (149)6、结构安装安全操作规程 (150)7、油漆工安全操作规程 (151)8、木工安全操作规程 (152)9、架子工安全操作规程 (154)10、卷扬机司机安全操作规程 (156)11、测量放线工安全操作规程 (156)12、电焊工安全操作规程 (157)13、气焊工安全操作规程 (158)14、抹灰工安全操作规程 (159)15、电工安全操作规程 (160)16、信号工安全操作规程 (160)17、机动翻斗车司机安全操作规程 (161)18、塔式起重机司机安全操作规程 (162)19、外用电梯司机安全操作规程 (163)20、水暖、电气、通风安装人员安全操作规程 (163)21、搅拌机司机安全操作规程 (165)22、起重工安全操作规程 (166)23、劳务普工安全操作规程 (168)12、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。
一、交底对象1. 施工单位全体人员2. 建设单位相关人员3. 甲方、乙方、监理单位等相关人员二、交底内容一、配电室概况1. 配电室位置、面积、结构2. 配电室主要设备、电缆、开关、仪表等配置情况3. 配电室通风、消防、防雷、接地等设施情况二、安全操作规程1. 进入配电室前，必须穿戴好个人防护用品，如绝缘手套、绝缘鞋、安全帽等。
2. 进入配电室时，禁止携带易燃、易爆、腐蚀性物品。
3. 严禁在配电室内吸烟、饮食、躺卧。
4. 严禁擅自操作、调整配电设备，非专业人员不得操作高压设备。
5. 严禁在配电室内进行焊接、切割等作业。
6. 严禁在配电室内堆放杂物，保持配电室整洁。
7. 严禁擅自改变配电室设备布局、线路。
三、安全注意事项1. 配电室门窗应向外开，便于紧急疏散。
2. 配电室顶棚距地面高度不低于3米，配电装置顶端距顶棚不小于0.5米。
3. 配电室应能自然通风，并采取防雨雪和小动物侵入等措施。
4. 配电室建筑物、构筑物的耐火等级不低于三级，并设置可扑灭电气火灾的灭火器和砂箱，门前应有安全通道。
5. 配电柜安装保证1.5米宽的安全操作通道，铺设绝缘橡胶板。
6. 配电柜底座槽钢与重复接地连接可靠，重复接地与柜体保护零线做电气连接。
7. 电缆敷设采用直接埋地，埋地深度不小于0.7米，电缆周围铺50mm厚的细砂，上面盖红砖保护，然后回填夯实。
8. 电缆终端接线端子按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐。
9. 电缆垂直固定在支架上，电缆按路别标明去向及用途。
10. 现场采用TN—S接零保护系统，配电室内作一组重复接地装置。
四、应急处理1. 发现设备故障，立即停止操作，报告相关人员。
2. 配电室发生火灾，立即切断电源，使用灭火器灭火。
3. 发生人身触电事故，立即切断电源，采取紧急救护措施，并报告相关人员。
4. 发生其他紧急情况，按照应急预案进行处理。
五、培训与考核1. 对施工人员进行配电室安全操作规程培训，确保其掌握安全操作技能。
