配电柜安装技术交底

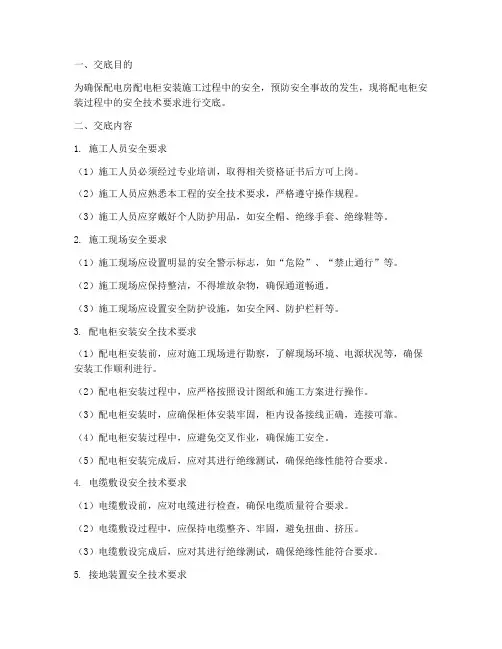

一、交底目的为确保配电房配电柜安装施工过程中的安全，预防安全事故的发生，现将配电柜安装过程中的安全技术要求进行交底。

二、交底内容1. 施工人员安全要求（1）施工人员必须经过专业培训，取得相关资格证书后方可上岗。

（2）施工人员应熟悉本工程的安全技术要求，严格遵守操作规程。

（3）施工人员应穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。

2. 施工现场安全要求（1）施工现场应设置明显的安全警示标志，如“危险”、“禁止通行”等。

（2）施工现场应保持整洁，不得堆放杂物，确保通道畅通。

（3）施工现场应设置安全防护设施，如安全网、防护栏杆等。

3. 配电柜安装安全技术要求（1）配电柜安装前，应对施工现场进行勘察，了解现场环境、电源状况等，确保安装工作顺利进行。

（2）配电柜安装过程中，应严格按照设计图纸和施工方案进行操作。

（3）配电柜安装时，应确保柜体安装牢固，柜内设备接线正确，连接可靠。

（4）配电柜安装过程中，应避免交叉作业，确保施工安全。

（5）配电柜安装完成后，应对其进行绝缘测试，确保绝缘性能符合要求。

4. 电缆敷设安全技术要求（1）电缆敷设前，应对电缆进行检查，确保电缆质量符合要求。

（2）电缆敷设过程中，应保持电缆整齐、牢固，避免扭曲、挤压。

（3）电缆敷设完成后，应对其进行绝缘测试，确保绝缘性能符合要求。

5. 接地装置安全技术要求（1）接地装置应选用符合要求的接地材料，确保接地电阻值符合要求。

（2）接地装置应安装牢固，连接可靠。

（3）接地装置应定期检查、维护，确保其正常运行。

三、安全注意事项1. 施工过程中，应密切关注施工现场环境，发现安全隐患立即停止施工，并采取相应措施予以消除。

2. 施工人员应严格遵守操作规程，不得擅自更改施工方案。

3. 施工过程中，应保持通讯畅通，确保施工信息及时传递。

4. 施工完成后，应进行验收，确保工程质量符合要求。

四、交底时间本次安全技术交底时间为【交底时间】，交底人为【交底人姓名】。

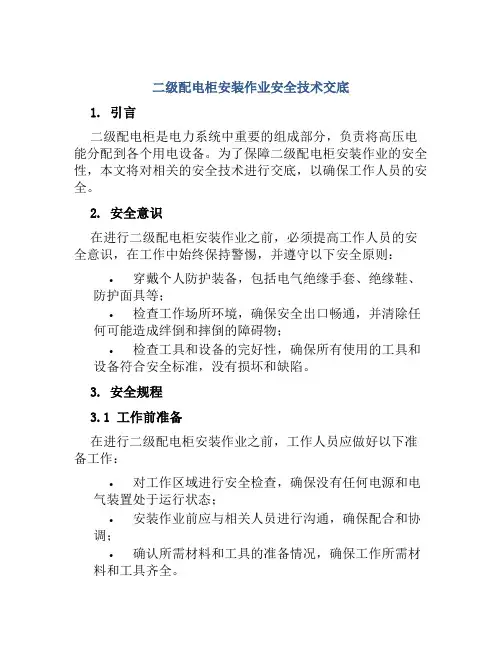

二级配电柜安装作业安全技术交底1. 引言二级配电柜是电力系统中重要的组成部分，负责将高压电能分配到各个用电设备。

为了保障二级配电柜安装作业的安全性，本文将对相关的安全技术进行交底，以确保工作人员的安全。

2. 安全意识在进行二级配电柜安装作业之前，必须提高工作人员的安全意识，在工作中始终保持警惕，并遵守以下安全原则：•穿戴个人防护装备，包括电气绝缘手套、绝缘鞋、防护面具等；•检查工作场所环境，确保安全出口畅通，并清除任何可能造成绊倒和摔倒的障碍物；•检查工具和设备的完好性，确保所有使用的工具和设备符合安全标准，没有损坏和缺陷。

3. 安全规程3.1 工作前准备在进行二级配电柜安装作业之前，工作人员应做好以下准备工作：•对工作区域进行安全检查，确保没有任何电源和电气装置处于运行状态；•安装作业前应与相关人员进行沟通，确保配合和协调；•确认所需材料和工具的准备情况，确保工作所需材料和工具齐全。

3.2 安全防护措施在二级配电柜安装作业过程中，工作人员需要采取以下安全防护措施：•禁止单独作业，与其他工作人员保持良好的沟通和配合；•在工作时，不得触摸裸露的电气元件，必须通过绝缘工具进行操作；•严禁擅自拆卸或更换电气元件，必须经过相关负责人的批准；•安全用电，不得超负荷运行，以免引发火灾和电击。

3.3 紧急情况处理在紧急情况下，工作人员需要迅速做出应对措施，以下是一些常见紧急情况的处理方法：•电气火灾：立即切断电源，并报告相关部门，采取灭火措施，确保自身安全；•电击事故：立即切断电源，并进行急救措施，及时就医；•气体泄露：迅速撤离人员，并通知相关人员进行处理；•遇到其他紧急情况时，及时报告相关部门，按照应急预案进行处理。

4. 安全操作规范4.1 安全接地在进行二级配电柜安装作业时，必须确保安全接地的实施。

具体操作规范如下：•检查接地线路是否完好，避免存在断裂和接地电阻过大的情况；•清除接地区域的腐蚀和污垢，确保接地良好；•使用专用接地钳夹，夹紧导体，确保接地牢固可靠。

低压配电柜安装技术交底一、前言随着现代工业生产的发展，低压配电柜被广泛应用于各种规模的工厂、商场和写字楼等建筑中，成为了现代化建设不可或缺的一部分。

因此，低压配电柜的安装技术也日益受到重视，只有掌握了正确的安装技术，才能确保低压配电柜的正常运行和使用效果，减少安全隐患和故障发生概率。

本文将从低压配电柜的安装前准备、安装流程、验收要点等方面就低压配电柜的安装技术作出详细说明，帮助大家全面了解低压配电柜的安装要点，做好配电系统的安装工作。

二、安装前准备进行低压配电柜的安装工作前，需要做好以下准备工作：1. 工具准备安装低压配电柜需要使用许多工具，如锤子、扳手、螺丝刀、螺丝批、电钻、电线剪、扎带、绝缘胶带等。

因此，在开始安装前，一定要检查工具齐全是否损坏，以确保安装过程中可高效进行。

2. 熟悉低压配电柜的构造在安装低压配电柜之前，必须全面了解低压配电柜的构造原理，各个部件的用途、位置及安装细节，以便于在安装过程中能够更加准确地操作。

3. 底座准备低压配电柜底座必须是平整的、无破损、无杂物的水泥地面，否则会影响低压配电柜的稳定性和正常使用，还要根据低压配电柜的大小和重量，提前准备好适当的底座安装设备。

4. 环境要求在安装低压配电柜时，要求工程现场干燥、通风、明亮，保持清洁，避免安装在潮湿、杂乱、无天光或光线不足的场所，在施工过程中，要减少灰尘和异物的进入。

5. 安全保护低压配电柜一定要安装保护罩，以免人为误操作或不当碰触造成电源触点的短路。

安装过程中需要保持警惕，确保安全并遵循相应的安全规范。

三、安装流程低压配电柜的安装流程可以分为以下几个步骤：1. 底座安装低压配电柜底部需安装在平整的水泥地上，底座可使用钢板或钢构架等以确保底座坚固牢固。

2. 安装铁制框架在底座上安装铁制框架，根据低压配电柜的大小，使用长钢管或者方钢等，确保框架横平竖直，尺寸合适，防止前后晃动或左右摇摆。

3. 安装主机将低压配电柜主机端口与接线端口连接，注意应按照电缆颜色和线号一一对应，以确保电缆连接正确。

一、交底对象全体参与配电房配电柜安装施工人员。

二、交底内容1. 安全生产法律法规及标准规范（1）认真学习和遵守国家有关安全生产的法律法规，严格执行《中华人民共和国安全生产法》、《电力安全工作规程》等国家标准和行业标准。

（2）熟悉本工程相关的安全操作规程和施工方案，确保施工过程中的安全。

2. 施工现场安全注意事项（1）施工前应检查施工现场的安全防护设施，如安全防护栏、警示标志、临时用电线路等，确保安全。

（2）施工人员应正确佩戴个人防护用品，如安全帽、安全带、绝缘手套、绝缘鞋等。

（3）施工过程中，严禁酒后作业、疲劳作业、带病作业。

3. 配电柜安装安全操作要求（1）配电柜安装前，应确保施工现场环境整洁，无杂物，施工区域设置明显的安全警示标志。

（2）配电柜安装过程中，施工人员应保持操作区域畅通，不得擅自移动、拆除安全防护设施。

（3）配电柜安装时，施工人员应严格按照施工图纸和技术要求进行，确保配电柜安装牢固、正确。

（4）配电柜安装过程中，严禁触碰带电设备，如需进行带电作业，应办理相关手续，并在专人监护下进行。

（5）配电柜安装完成后，应对配电柜进行检查，确保配电柜内部接线正确、牢固，绝缘性能良好。

4. 电缆敷设安全操作要求（1）电缆敷设前，应检查电缆质量，确保电缆绝缘性能良好。

（2）电缆敷设过程中，应保持电缆敷设区域畅通，不得损坏电缆绝缘层。

（3）电缆敷设时，应按照电缆敷设规程进行，确保电缆敷设整齐、牢固。

（4）电缆敷设完成后，应对电缆进行检查，确保电缆敷设符合要求。

5. 接地装置安全操作要求（1）接地装置施工前，应检查接地材料质量，确保接地材料符合要求。

（2）接地装置施工过程中，应严格按照接地装置施工规范进行，确保接地装置连接牢固、可靠。

（3）接地装置施工完成后，应对接地装置进行检查，确保接地电阻符合要求。

6. 安全生产培训及考核（1）施工人员应参加安全生产培训，掌握安全生产知识和技能。

（2）施工人员应通过安全生产考核，合格后方可上岗作业。

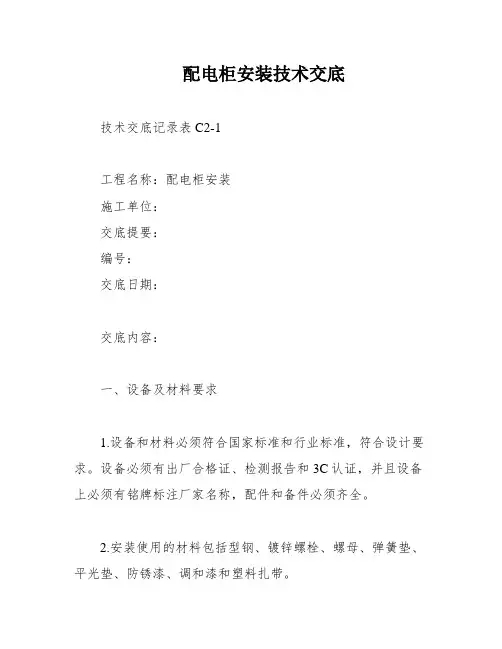

配电柜安装技术交底技术交底记录表C2-1工程名称：配电柜安装施工单位：交底提要：编号：交底日期：交底内容：一、设备及材料要求1.设备和材料必须符合国家标准和行业标准，符合设计要求。

设备必须有出厂合格证、检测报告和3C认证，并且设备上必须有铭牌标注厂家名称，配件和备件必须齐全。

2.安装使用的材料包括型钢、镀锌螺栓、螺母、弹簧垫、平光垫、防锈漆、调和漆和塑料扎带。

二、主要机具1.安装工具包括电钻、电锤、磨光机、电焊机、气焊工具、扳手和电工工具。

2.测试工具包括水平尺、线坠塞尺、兆欧表、万用表、钢板尺、试电笔和钢卷尺。

三、作业条件1.土建作业条件：土建工程施工标高、尺寸、结构和埋件必须符合设计要求。

墙面和地面必须基本施工完毕。

2.技术资料和安装资料必须齐全，技术、安全和消防措施必须落实。

设备和材料必须齐全并已经运到工地现场库房。

四、操作工艺1.工艺流程：设备开箱检查→设备搬运→配电柜稳装→柜上方母线配制及电缆连接→检查2次回路配线→配电柜试验调整→送电运行验收。

2.设备开箱检查：a。

施工单位、供货单位和监理单位必须共同验收，并做好进场检验记录。

b。

按照设备清单、施工图纸和设备技术资料，核对设备及附件、备件的规格型号是否符合设计要求，核对附件和备件是否齐全。

检查产品合格证、技术资料和设备说明书是否齐全。

审核人：交底人接受交底人注意事项：1.本表由施工单位填写，交底单位和接受交底单位各存一份。

2.如果作为分项工程施工技术交底，必须填写“分项工程名称”栏，其他技术交底可不填。

3.明确规定配电柜安装的设备和材料要求、主要机具、作业条件和操作工艺，以确保施工质量。

4.在设备开箱检查时，必须按照设计要求核对设备和附件备件的规格型号，检查产品合格证、技术资料和设备说明书是否齐全。

5.在配电柜安装时，必须注意基础型钢的安装允许偏差。

C。

基础型钢与地线连接：将引入结构的镀锌扁钢和型钢两端焊接，焊接长度为扁钢的两倍，然后刷上两道灰漆。

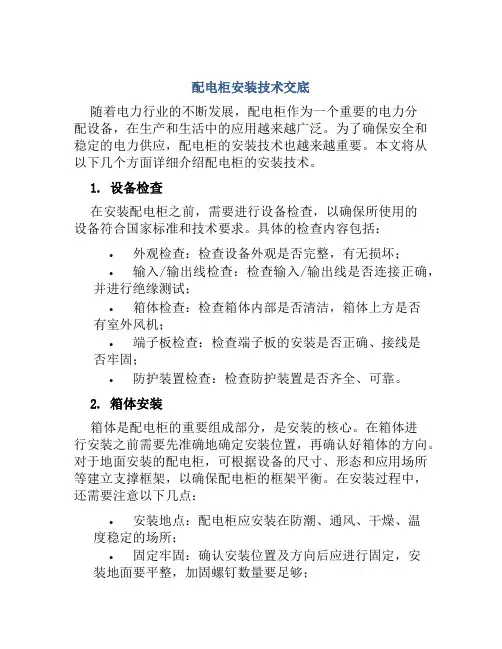

配电柜安装技术交底随着电力行业的不断发展，配电柜作为一个重要的电力分配设备，在生产和生活中的应用越来越广泛。

为了确保安全和稳定的电力供应，配电柜的安装技术也越来越重要。

本文将从以下几个方面详细介绍配电柜的安装技术。

1. 设备检查在安装配电柜之前，需要进行设备检查，以确保所使用的设备符合国家标准和技术要求。

具体的检查内容包括：•外观检查：检查设备外观是否完整，有无损坏；•输入/输出线检查：检查输入/输出线是否连接正确，并进行绝缘测试；•箱体检查：检查箱体内部是否清洁，箱体上方是否有室外风机；•端子板检查：检查端子板的安装是否正确、接线是否牢固；•防护装置检查：检查防护装置是否齐全、可靠。

2. 箱体安装箱体是配电柜的重要组成部分，是安装的核心。

在箱体进行安装之前需要先准确地确定安装位置，再确认好箱体的方向。

对于地面安装的配电柜，可根据设备的尺寸、形态和应用场所等建立支撑框架，以确保配电柜的框架平衡。

在安装过程中，还需要注意以下几点：•安装地点：配电柜应安装在防潮、通风、干燥、温度稳定的场所；•固定牢固：确认安装位置及方向后应进行固定，安装地面要平整，加固螺钉数量要足够；•可维护：箱体安装后还要留出足够的空间，以便进行以后的检修和维护。

3. 箱内设备安装箱体安装完成后，需要对箱内设备进行安装，具体步骤如下：•箱内设备摆放：按照设备安装手册的要求进行箱内设备的摆放，设备间要留出足够空间，便于后期检修和维护；•安装隔板：在设备之间设置隔板，以防止不同电力设备之间的相互干扰和发生意外；•安装端子板：连接电源输入、输出线，要求布线整齐，端子固定坚固，便于以后的接线。

4. 接线安装配电柜的接线安装是整个安装过程中最为重要的一步，需要特别注意安全措施，具体步骤如下：•接地线连接：连接接地线和气压接地等设备，保证接地可靠性；•输入/输出线布线：按照设备安装手册要求，进行输入/输出线的连接布线；•电缆穿线：尽可能不要让电缆交叉或靠近高压设备，在穿线过程中要注意保护电缆的绝缘层；•绝缘处理：在端子和电缆内部进行绝缘处理，以确保电力设备的安全运行。

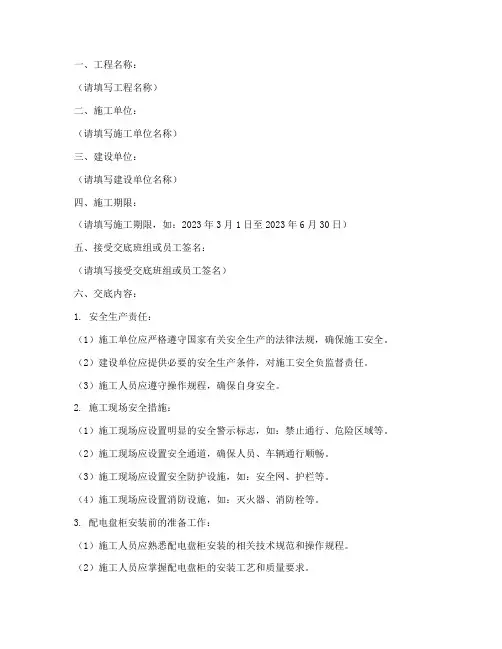

一、工程名称：（请填写工程名称）二、施工单位：（请填写施工单位名称）三、建设单位：（请填写建设单位名称）四、施工期限：（请填写施工期限，如：2023年3月1日至2023年6月30日）五、接受交底班组或员工签名：（请填写接受交底班组或员工签名）六、交底内容：1. 安全生产责任：（1）施工单位应严格遵守国家有关安全生产的法律法规，确保施工安全。

（2）建设单位应提供必要的安全生产条件，对施工安全负监督责任。

（3）施工人员应遵守操作规程，确保自身安全。

2. 施工现场安全措施：（1）施工现场应设置明显的安全警示标志，如：禁止通行、危险区域等。

（2）施工现场应设置安全通道，确保人员、车辆通行顺畅。

（3）施工现场应设置安全防护设施，如：安全网、护栏等。

（4）施工现场应设置消防设施，如：灭火器、消防栓等。

3. 配电盘柜安装前的准备工作：（1）施工人员应熟悉配电盘柜安装的相关技术规范和操作规程。

（2）施工人员应掌握配电盘柜的安装工艺和质量要求。

（3）施工人员应熟悉施工图纸，了解配电盘柜的安装位置和接线方式。

4. 配电盘柜安装过程中的安全措施：（1）施工人员应穿戴好个人防护用品，如：安全帽、工作服、手套等。

（2）施工人员应正确使用工具和设备，如：扳手、螺丝刀、电工钳等。

（3）施工人员应确保配电盘柜的安装位置准确，防止安装偏差。

（4）施工人员应确保配电盘柜的接线正确，防止误接、漏接等。

（5）施工人员应确保配电盘柜的接地良好，防止触电事故。

5. 配电盘柜安装后的验收：（1）施工人员应对照施工图纸和规范要求，对配电盘柜进行验收。

（2）施工人员应检查配电盘柜的安装位置、接线、接地等是否符合要求。

（3）施工人员应检查配电盘柜的外观质量，如：有无损伤、锈蚀等。

七、注意事项：（1）施工人员应遵守施工现场的安全规定，不得擅自更改安全措施。

（2）施工人员应加强自我保护意识，防止发生安全事故。

（3）施工人员应相互配合，共同维护施工现场的安全。

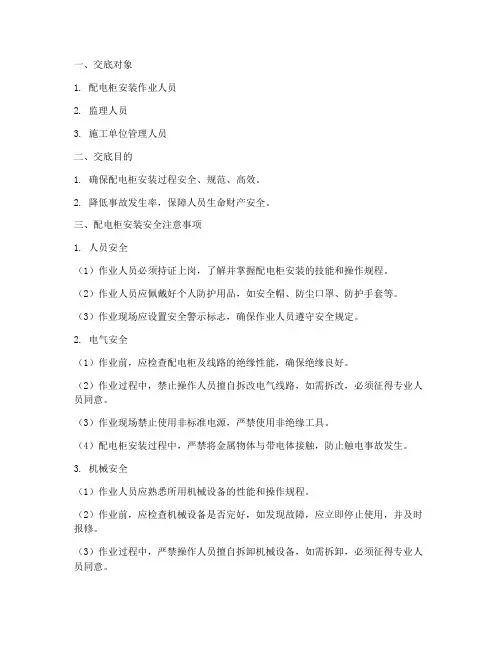

一、交底对象1. 配电柜安装作业人员2. 监理人员3. 施工单位管理人员二、交底目的1. 确保配电柜安装过程安全、规范、高效。

2. 降低事故发生率，保障人员生命财产安全。

三、配电柜安装安全注意事项1. 人员安全（1）作业人员必须持证上岗，了解并掌握配电柜安装的技能和操作规程。

（2）作业人员应佩戴好个人防护用品，如安全帽、防尘口罩、防护手套等。

（3）作业现场应设置安全警示标志，确保作业人员遵守安全规定。

2. 电气安全（1）作业前，应检查配电柜及线路的绝缘性能，确保绝缘良好。

（2）作业过程中，禁止操作人员擅自拆改电气线路，如需拆改，必须征得专业人员同意。

（3）作业现场禁止使用非标准电源，严禁使用非绝缘工具。

（4）配电柜安装过程中，严禁将金属物体与带电体接触，防止触电事故发生。

3. 机械安全（1）作业人员应熟悉所用机械设备的性能和操作规程。

（2）作业前，应检查机械设备是否完好，如发现故障，应立即停止使用，并及时报修。

（3）作业过程中，严禁操作人员擅自拆卸机械设备，如需拆卸，必须征得专业人员同意。

4. 施工现场安全（1）作业现场应设置安全通道，确保作业人员通行顺畅。

（2）施工现场应保持整洁，及时清理杂物，防止绊倒事故发生。

（3）施工现场应设置消防器材，并确保其有效使用。

四、配电柜安装操作步骤1. 准备工作（1）检查配电柜及线路的绝缘性能，确保绝缘良好。

（2）核对配电柜型号、规格、数量等是否符合要求。

（3）准备安装工具、材料等。

2. 安装配电柜（1）根据设计图纸，确定配电柜安装位置。

（2）使用水平尺和垂直尺，确保配电柜安装垂直、水平。

（3）将配电柜固定在底座上，确保固定牢固。

（4）连接配电柜内各电器元件，并检查接线是否正确。

3. 电缆敷设（1）根据设计图纸，确定电缆敷设路径。

（2）使用电缆桥架、支架等，确保电缆敷设整齐、美观。

（3）将电缆连接至配电柜内各电器元件，并检查接线是否正确。

4. 接地装置（1）根据设计图纸，确定接地装置位置。

一、交底目的为确保高压配电柜安装、操作、维护过程中的安全，防止事故发生，特制定本安全技术交底。

二、交底对象参与高压配电柜安装、操作、维护的相关人员。

三、交底内容1. 安全操作规程（1）操作人员必须经过专业培训，取得高压电气操作证。

（2）操作前应穿戴好绝缘防护用品，包括绝缘手套、绝缘靴、绝缘服等。

（3）操作过程中应严格遵守“一人操作，一人监护”的原则。

（4）严禁酒后、疲劳、情绪波动等状态下操作高压配电柜。

2. 配电柜安装要求（1）配电柜应安装在通风良好、干燥、无腐蚀性气体的环境中。

（2）配电柜周围应留有足够的空间，以便于操作和维护。

（3）配电柜的接地应可靠，接地电阻不大于4Ω。

（4）配电柜内部接线应整齐、牢固，符合电气规范要求。

3. 配电柜操作注意事项（1）操作前应检查配电柜的绝缘性能，确保符合安全要求。

（2）操作过程中应密切注意电流、电压等参数，发现异常情况应立即停止操作。

（3）严禁带负荷操作配电柜，操作前后应确认设备处于停电状态。

（4）操作完毕后，应将操作手柄置于“停止”位置，并锁好配电柜。

4. 配电柜维护保养（1）定期对配电柜进行清洁、检查，确保设备表面无污垢、锈蚀。

（2）检查配电柜内部接线是否牢固，绝缘性能是否良好。

（3）检查配电柜的接地装置，确保接地电阻符合要求。

（4）定期对配电柜进行绝缘电阻测试，确保设备安全运行。

5. 事故应急处理（1）发现配电柜故障时，应立即切断电源，隔离故障点。

（2）操作人员应迅速撤离现场，并报告上级领导。

（3）根据事故情况，采取相应的应急措施，确保人员安全和设备安全。

四、注意事项1. 操作高压配电柜时，必须严格遵守本安全技术交底，确保操作安全。

2. 操作人员应具备一定的电气知识，熟悉配电柜的结构和操作方法。

3. 定期对操作人员进行安全教育培训，提高安全意识。

4. 配电柜的维护保养应由专业人员进行，确保设备安全运行。

五、结语通过本次安全技术交底，希望全体人员提高安全意识，严格遵守操作规程，确保高压配电柜安全运行。

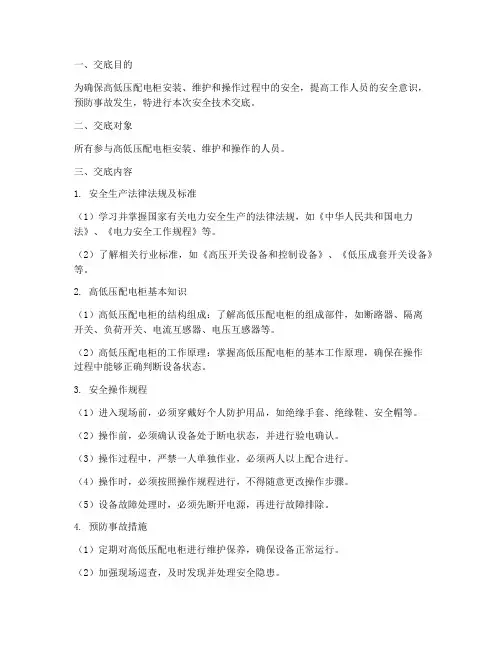

一、交底目的为确保高低压配电柜安装、维护和操作过程中的安全，提高工作人员的安全意识，预防事故发生，特进行本次安全技术交底。

二、交底对象所有参与高低压配电柜安装、维护和操作的人员。

三、交底内容1. 安全生产法律法规及标准（1）学习并掌握国家有关电力安全生产的法律法规，如《中华人民共和国电力法》、《电力安全工作规程》等。

（2）了解相关行业标准，如《高压开关设备和控制设备》、《低压成套开关设备》等。

2. 高低压配电柜基本知识（1）高低压配电柜的结构组成：了解高低压配电柜的组成部件，如断路器、隔离开关、负荷开关、电流互感器、电压互感器等。

（2）高低压配电柜的工作原理：掌握高低压配电柜的基本工作原理，确保在操作过程中能够正确判断设备状态。

3. 安全操作规程（1）进入现场前，必须穿戴好个人防护用品，如绝缘手套、绝缘鞋、安全帽等。

（2）操作前，必须确认设备处于断电状态，并进行验电确认。

（3）操作过程中，严禁一人单独作业，必须两人以上配合进行。

（4）操作时，必须按照操作规程进行，不得随意更改操作步骤。

（5）设备故障处理时，必须先断开电源，再进行故障排除。

4. 预防事故措施（1）定期对高低压配电柜进行维护保养，确保设备正常运行。

（2）加强现场巡查，及时发现并处理安全隐患。

（3）严格执行操作规程，避免因操作失误导致事故发生。

（4）加强员工安全教育培训，提高员工安全意识。

（5）做好应急准备，确保在发生事故时能够迅速应对。

四、交底要求1. 参与交底的人员必须认真听取交底内容，确保理解并掌握相关安全知识。

2. 交底结束后，组织人员进行安全知识考核，确保考核合格。

3. 工作人员在作业过程中，必须严格遵守安全操作规程，确保人身和设备安全。

4. 各级管理人员要加强对高低压配电柜安装、维护和操作过程的监督检查，确保安全生产。

五、总结本次安全技术交底旨在提高工作人员的安全意识，预防事故发生。

希望大家能够认真学习并严格执行相关安全规定，共同维护安全生产大局。

一、交底目的为确保配电室高压柜安装过程的安全，防止发生安全事故，特制定本安全技术交底。

二、交底对象参与配电室高压柜安装的所有施工人员及管理人员。

三、交底内容1. 施工人员安全要求：（1）施工人员必须持有相关资质证书，并经过专业培训，了解高压柜安装的相关知识和操作技能。

（2）施工前，应进行安全教育和培训，熟悉本工程的安全技术交底内容。

（3）施工过程中，必须佩戴安全帽、绝缘鞋、绝缘手套等防护用品。

（4）施工人员应严格遵守操作规程，不得擅自更改施工方案。

2. 施工现场安全要求：（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工区域应设置围挡，防止非施工人员进入。

（3）施工过程中，应保持现场整洁，不得乱堆乱放材料、工具等。

（4）施工现场应配备消防器材，如灭火器、砂箱等，确保发生火灾时能够及时扑救。

3. 高压柜安装技术要求：（1）高压柜安装前，应对现场环境进行检查，确保符合安装要求。

（2）高压柜安装时，应按照设计图纸和施工规范进行操作。

（3）高压柜安装过程中，应注意以下事项：a. 柜体安装要垂直，柜面整齐、平稳。

b. 柜体底座与柜体固定牢固，底座槽钢与重复接地连接可靠。

c. 柜内开关按系统图接线，并标明开关用途、路别。

d. 电缆敷设应采用直接埋地或电缆沟敷设方式，确保电缆安全。

e. 电缆终端接线端子压接牢固，电缆线相序用相色带缠绕整齐。

4. 高压柜安装注意事项：（1）高压柜安装过程中，不得擅自拆解、改动设备。

（2）高压柜安装过程中，应避免产生火花、静电等。

（3）高压柜安装完成后，应对设备进行检查，确保其符合设计要求。

四、应急措施1. 发生火灾时，应立即切断电源，使用灭火器、砂箱等消防器材进行扑救。

2. 发生触电事故时，应立即切断电源，使用绝缘工具将触电者脱离电源，并进行急救。

3. 发生设备故障时，应立即停止操作，切断电源，防止事故扩大。

五、交底人及日期交底人：XXX日期：XXXX年XX月XX日六、签字确认施工单位：____________________建设单位：____________________接受交底班组或员工：____________________备注：本安全技术交底自发布之日起生效，如有变更，以最新版本为准。

配电柜安装作业安全技术交底1. 前期准备在进行任何作业前，需要进行充分的前期准备，确保作业地点、设备、工具、材料等都符合安全规范，以避免任何意外事故的发生。

1.1 环境准备在进行配电柜安装作业前，需要对安装现场进行评估，评估的内容包括但不限于：•环境温度和湿度：在温度和湿度过高或过低的情况下进行作业可能会对设备和操作人员产生不良影响；•作业地点：必须保证在安装现场没有任何物品堆放、障碍物、机器设备和人员通行等，确保安全；•作业区域：必须清晰地划定出安全作业区域，并进行标识；•环境清洁：要求安装现场干净无尘、无杂物、无液体溅落。

1.2 设备准备在进行配电柜安装作业前，需要对使用的设备进行确认和调试，以确保其符合安全规范并能够正常工作，包括但不限于：•手工工具：使用的工具必须符合标准、完好无损、结实牢固，并能够正常工作；•操作仪器：必须经过校准和设置，并能够正常工作；•电气设备：必须符合标准要求，电气元件必须选用认证产品，接线、安装、试验等必须符合标准要求和制定的安全操作规程。

1.3 人员准备在进行配电柜安装作业前，需要进行人员的准备工作，包括但不限于：•作业人员的技术能力：必须具备加工和安装的基本技能；•人员的职责和责任：确定人员的安全责任，以保证人员在作业前做好安全检查，并按规定进行作业；•特殊情况：如果有人员进行特殊作业，必须做好安全保障工作。

2. 安装作业2.1 安装现场布置在进行配电柜安装作业前，需要对安装现场进行布置，包括但不限于：•设置安全带：必须设置安全带，每个作业人员都必须佩戴；•设置作业平台：若需要进行高位作业，则必须设置安全稳固的工作台或脚手架；•设置警戒线：必须设置安全隔离措施，警戒线保持安全距离；•施工场地清洁：构成施工痕迹的废料、垃圾等必须及时清除。

2.2 安装前操作在进行配电柜安装作业前，需要进行必要的前期操作，包括但不限于：•断电操作：必须按程序关掉电源并对电路进行检查，待检查无误后进行施工；•拆柜操作：必须安全稳定、顺畅进行拆柜操作；•密封处理：必要时要对设备进行密封处理，以保证操作人员的安全；•处理残留电压：若设备存在残留电压，必须通过电容消电粘等方式对设备进行处理。

成套配电柜、控制柜（屏、台）、照明配电箱（盘）安装技术交底全套一、设备及材料要求（一）设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。

实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。

（二）安装使用材料：1型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。

2镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。

3其他材料，铅丝、酚醛板、油漆、绝缘胶垫的均应符合质量要求。

4配电箱体应有一定的机械强度，周边平整无损伤。

铁制箱体二层底板厚度不小于L5mm,阻燃型塑料箱体二层底板厚度不小于8mm,木制板盘的厚度不应小于20mm,并应刷漆作好防腐处理。

二、主要机具1吊装机具：汽车吊、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻维索具等-C∕x∑Fx><O2安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锂刀、钢锯、扳手、榔头、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。

3测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠等。

4防护用具:高压绝缘靴、绝缘手套、粉沫灭火器等。

5其他工具桶、•刷子、灰铲、工具箱、高凳等。

三、作业条件（一）施工条件。

1柜屏台所在房间土建施工完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。

2暗装配电箱随土建结构预留好安装位置。

3明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完。

4土建基础位置、标高、埋件符合设计要求。

5施工准备工作完，施工图纸、设备技术资料齐全。

施工组织、技术、质量安全措施完善。

6设备到货，型号、质量符合设计要求。

（二）材料的要求。

1设备及材料均符合国家或部颁发的现行标准，符合设计要求，并有出厂合格证。

2电箱、柜内主要元器件应为两部定点厂产品，规格、型号符合设计要求。

3配线、线槽等附件应与主要元器件相匹配。

4手动式开关机械性能要求有足够的强度和刚度。

配电柜安装:技术交底-制度大全配电柜安装:技术交底之相关制度和职责，技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称配电柜安装交底提要交底内容:一、设备及材料要求1、设备及材料均符合国标及现行的行业标准,符合设计要求;并有出厂...技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称配电柜安装交底提要交底内容:一、设备及材料要求1、设备及材料均符合国标及现行的行业标准,符合设计要求;并有出厂合格证、检测报告、3C认证。

设备有铭牌,并注明厂家名称,附件、备件齐全。

2、安装使用材料: 型钢、镀锌螺栓、螺母、弹簧垫、平光垫;防锈漆、调和漆、塑料扎带。

二、主要机具1、安装工具:电钻、电锤、磨光机、电焊机、气焊工具、扳手、电工工具2、测试工具:水平尺线坠塞尺兆欧表万用表钢板尺试电笔钢卷尺三、作业条件1、土建作业条件: a、土建工程施工标高、尺寸、结构及埋件均符合设计要求。

b、墙面、地面基本施工完毕。

2、图纸、技术资料、安装资料齐全;技术、安全、消防措施落实。

3、设备、材料齐全并运已至工地现场库房。

四、操作工艺1、工艺流程:设备开箱检查→设备搬运→配电柜稳装→柜上方母线配制及电缆连接→ 检查2次回路配线→配电柜试验调整→送电运行验收2、设备开箱检查a、施工单位、供货单位、监理单位共同验收,并做好进场检验记录。

b、按设备清单、施工图纸及设备技术资料,核对设备及附件、备件的规格型号是否符合设计图纸要求,核对附件、备件是否齐全;检查产品合格证、技术资料、设备说明书是否齐全。

审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填。

技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称配电柜安装交底提要c、检查柜体外观无划痕、无变形、油漆完整无损等; d、柜内部检查电气装置及元件等规格、型号、品牌是否符合设计要求;3、设备搬运采用人力车搬运,注意保护配电柜外表油漆,配电柜指示灯不受损。
