起毛起球评级箱

1.范围1.1该方法适用于判断织物抗起球及其它表面性能变化的能力。

使用的仪器为马丁代尔测试仪，此法适用于各种针织物和机织物。

1.2本方法不适合于厚度超过3mm(0.125in)的织物。

1.3试样在测试之前可以经过水洗或干洗。

2.原理2.1 判断织物起球及其表面其它的一些相关变化，如，用测试仪器模拟正常穿着得发生的起球。

在轻微的压力下，将装在试样夹上的试样与磨台上的自身织物以一定的几何图形相互磨擦，然后将磨台的试样与标准样照对比评级。

3．设备及标准物质3.1 马丁代尔测试仪3.2 标准毛毡：克重750±50g/m2（22±1.5oz/yd2），厚度3±0.3mm（0.12±0.01in）。

3.3 聚氨酯泡沫，密度29-31kg/m3，厚度3±0.01mm。

3.4 评级箱：冷白荧光灯，放置测试样和标准评级样照的支架。

3.5 标准的内部起球检测布：根据实际情况保存已知起球级别的织物以备检查仪器的性能。

3.6 评级样照：一套约105mm宽，按“起球非常严重”到“不起球”表示起球程度，依次1-5级编号。

3.7 取样器：直径38mm（1.5in）和140mm(5.5in)两种。

3.8 水洗设备（若需要）3.9 干洗设备（若需要）4．样品的准备4.1 除非有特殊的说明，样品在取试样前需要经过水洗或干洗处理。

4.2 分别用两种取样器在待测样品上取4块140mm和38mm试样。

4.3 取样应遵循的原则是：在样品上随即取样，若样品为服装，需在不同的部位取样；每块试样不含同一根纱；不要从起皱或有织疵的位置取样；取样须在离布边超过整个布幅宽度1/10的位置。

4.4 待测样在21±1℃，65±2%RH的恒温恒湿条件下调湿至少静置4小时。

5．测试程序5.1 所有测试过程都要在标准大气条件下完成。

5.2 在每个磨台上依次放置一片直径为140mm毛毡和一块140mm的试样，用重锤把试样、毛毡压平（确保无褶皱，若不平则重复以上过程），固定好圆环。

标准集团（香港）有限公司
Standard International Group(HK) Limited
标准集团（香港）有限公司

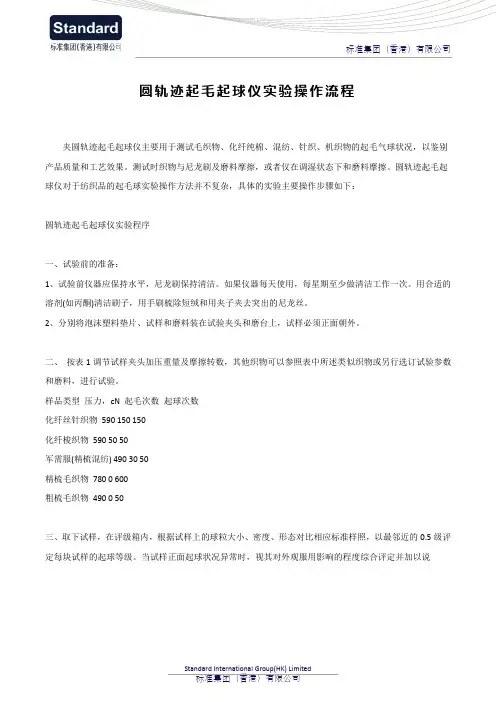

圆轨迹起毛起球仪实验操作流程 夹圆轨迹起毛起球仪主要用于测试毛织物、化纤纯棉、混纺、针织、机织物的起毛气球状况，以鉴别产品质量和工艺效果。

测试时织物与尼龙刷及磨料摩擦，或者仅在调湿状态下和磨料摩擦。

圆轨迹起毛起球仪对于纺织品的起毛球实验操作方法并不复杂，具体的实验主要操作步骤如下：
圆轨迹起毛起球仪实验程序
一、试验前的准备：
1、试验前仪器应保持水平，尼龙刷保持清洁。

如果仪器每天使用，每星期至少做清洁工作一次。

用合适的溶剂(如丙酮)清洁刷子，用手刷梳除短绒和用夹子夹去突出的尼龙丝。

2、分别将泡沫塑料垫片、试样和磨料装在试验夹头和磨台上，试样必须正面朝外。

二、 按表1调节试样夹头加压重量及摩擦转数，其他织物可以参照表中所述类似织物或另行选订试验参数和磨料，进行试验。

样品类型 压力，cN 起毛次数 起球次数
化纤丝针织物 590 150 150
化纤梭织物 590 50 50
军需服(精梳混纺) 490 30 50
精梳毛织物 780 0 600
粗梳毛织物 490 0 50
三、取下试样，在评级箱内，根据试样上的球粒大小、密度、形态对比相应标准样照，以最邻近的0.5级评定每块试样的起球等级。

当试样正面起球状况异常时，视其对外观服用影响的程度综合评定并加以说。

纺织品-织物起球、起毛或毡化性能的测定第1部分：起球箱法ISO 12945-1:2020GB/T 4802.3-2008DIN EN ISO 12945-1:2021 Document No.文件编号：xxxxxVersion Status版本状态: 1.0Issue Date 发布日期：2021-X-XImplementation Date 实施日期：2021-X-XPrepare By 编制人：AAAReviewer 审核人：BBBApproved By批准人：CCC修改记录Modify Record1.范围规定了采用起球箱法测定织物表面起球，起毛和毡化性能的方法。

2.引用标准ISO 139/GB/T 6529纺织品—调湿和试验用标准大气ISO 12945-4 纺织品-织物起毛、起球或毡化性能的测定-第4部分:起球、起毛和毡化性能的视觉评定3.定义3.1毛球：纤维缠结形成凸出于织物表面、致密的且光线不能透过并产生投影的球。

注：毛球的形成在水洗、干洗、穿着或使用过程中都可能会产生。

3.2起球：织物表面产生毛球（3.1）的过程。

3.3起毛：织物表面纤维凸出或纤维端伸出形成毛绒所产生的可见表面变化。

注：该种变化可能发生在水洗、干洗、穿着或使用过程中。

3.4毡化：起绒织物上凸出的纤维纠缠在一起形成的可见的表面变化注：该种变化可能发生在水洗、干洗、穿着或使用过程中。

4.原理把试样套在一个聚氨酯管上，在恒定速率转动的软木箱中任意翻转。

经过规定的翻转次数以后，对起毛，起球和毡化性能进行视觉描述评定。

5.仪器5.1起球箱立方体箱，加装软木前内壁每边长为（235±2）mm。

箱体的所有内表面都应加装厚度为（3.2±0.4）mm 的软木垫。

箱子应绕穿过箱子两对面中心的水平轴转动，转速为(60±2)r/min。

箱的一面应是可打开的，用于试样的取放。

起球箱应配备一个计数器。

注：附录A给出了起球试验箱的校准和对比建议。

GB织物起毛起球性能的测定简介1.参照标准：GB/T 4802.4 织物起毛起球性能的测定第4部分：随机翻滚法（GB/T 4802 织物起毛起球性能的测定由四部分组成，分别为圆轨迹法、改型马丁代尔法、起球箱法、随机翻滚法这四种测试织物起毛起球性能的方法。

）2.试验仪器：乱翻式起球测试仪3试验原理：将样品放入测试箱中，在叶轮的旋转作用下，置物盒软木衬壁连续随机摩擦，在到达设定时间后，取出样品进行评级。

4.主要仪器与用具：（1）起球箱（2）软木圆筒衬垫：长452mm，宽146mm，厚1.5mm。

软木垫使用1h后需更换。

（3）空气压缩装置：使试验仓达到一定压力（14-21KPa）。

（4）胶黏剂、灰色短棉。

（5）评级箱：用白色荧光管或灯泡照明。

光源位置与试样平面保持5°—15°，观察方向与试样平面保持90°±10°。

正常校正视力的眼睛与试样距离应在30cm—50cm。

5.试样的制作：（1）预处理：如需预处理，可采用双方协议的方法进行水洗或干洗样品。

（2）从织物样品上取3个试样，尺寸为（105±2）mm*（105±2）mm，另剪一块尺寸相同的布样作为评级所需的对比样。

对试样进行标记，并使用粘合剂将试样边缘封住，悬挂晾干。

6.试验步骤：（1）将来自同一样品的3块试样分别放入不同的试验仓进行试验。

（2）将灰色短棉与试样一同放入试验仓（重25mg，长6mm）（3）将试验时间设为30min，启动仪器，打开气流阀。

（4）试验结束后，取样评级，并用真空除尘器清楚残留的棉絮。

7.试验结果评级：评级箱应放在暗室中。

沿织物纵向将已测试样和一块未测试样并排放在评级箱的试样板中间（如果测试样在测试前经过预处理，则对比样也应经过预处理。

相应的如果测试样测试前未经预处理，则对比样应为未经预处理的试样）。

已测试样放左、未测试样放右。

评级为主观评定，建议至少2人评级。

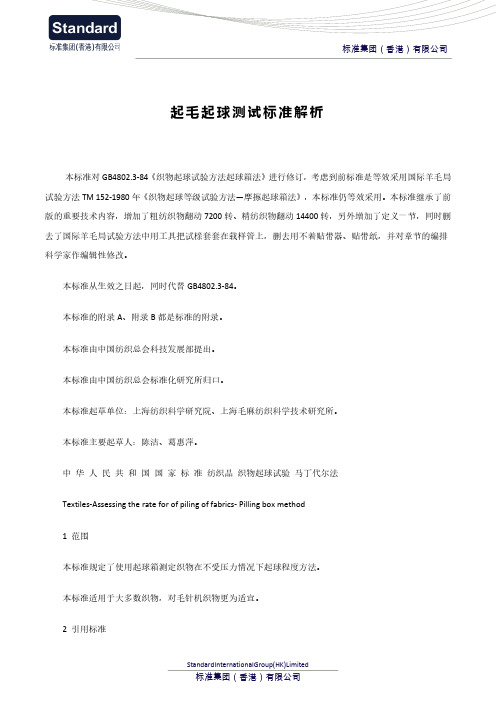

起毛起球测试标准解析本标准对GB4802.3-84《织物起球试验方法起球箱法》进行修订，考虑到前标准是等效采用国际羊毛局试验方法TM 152-1980年《织物起球等级试验方法—摩擦起球箱法》，本标准仍等效采用。

本标准继承了前版的重要技术内容，增加了粗纺织物翻动7200转、精纺织物翻动14400转，另外增加了定义一节，同时删去了国际羊毛局试验方法中用工具把试榇套套在载样管上，删去用不着贴带器、贴带纸，并对章节的编排科学家作编辑性修改。

本标准从生效之日起，同时代替GB4802.3-84。

本标准的附录A、附录B都是标准的附录。

本标准由中国纺织总会科技发展部提出。

本标准由中国纺织总会标准化研究所归口。

本标准起草单位：上海纺织科学研究院、上海毛麻纺织科学技术研究所。

本标准主要起草人：陈洁、葛惠萍。

中华人民共和国国家标准纺织品织物起球试验马丁代尔法Textiles-Assessing the rate for of piling of fabrics- Pilling box method1 范围本标准规定了使用起球箱测定织物在不受压力情况下起球程度方法。

本标准适用于大多数织物，对毛针机织物更为适宜。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB6529-86 纺织品的调湿和试验用标准大气GB8170-87 数值修约规则3 定义本标准采用下列定义。

3.1 起球Pilling织物经过摩擦，伸出表面的纤维端，相互纠缠形成绒毛小球。

3.2 耐起球性pilling resistuce织物耐起球的能力。

4 原理按规定方法和参数，把织物试样套在聚氨酯塑料管上，放进能转动的衬有橡胶软木的方形木箱内滚动。

在规定光照条件下，将滚动过的试样对比标准样照，评定起球等级。

5 装置5.1 起球箱：方形木箱，内壁衬以厚3.2mm 的橡胶软木，未衬前内壁每边长235mm 。

起毛起球测试方法总结1. 影响起毛起球的因素美国材料试验协会(ASTM)对纤维起球作如下定义：单种纤维或多种纤维制成织物因纤维缠结而在布面形成的小结节或球珠。

织物起球的先决条件是布面有松散纤维绒头，而长丝织物一般缺少这种布面绒头，也不易起球。

但水洗或干洗会助长这一条件形成。

在穿着磨损中，光滑布面和圆形截面合纤会促使纱线从布面凸起并形成松散纤维，当这些纤维与另一些纤维相互交缠，这种交缠在线性摩擦和回转摩擦交互作用下很易发生，最终形成起球。

这些纤维球在摩擦作用下变大。

由于合纤强度较大，这种结节就不易被破坏或磨掉，因此会越积越多。

而天然纤维由于强度较低，纤维球易被磨掉，因此布面起球不明显。

如果织物表面起球高度明显，但纤维球寿命很短，该织物可定为低起球织物。

纤维挠曲性对织物起球有重要作用，低起球织物的纤维刚性应较高，纤维的抗挠曲性降低，纤维球就会较快脱落。

此外，织物结构对布面起球也有影响。

一般而言，纤维越短越细，布面越易起球。

当毛球形成速度超过其脱落速度，布面就会积聚毛球。

毛球形成速度又与纱线中纤维根数、纤维长度、纤维横截面、纱线捻度、织物结构等有关。

纤维长度越长，起球的机率越低;较粗纤维有刚性，因此不易起球;圆截面纤维表面光滑，纤维易滑移到布面，从而形成毛球，而不规则截面纤维则不易起球;低强度纤维会增加毛球脱落速度;高卷曲纤维会减少起球机率;喷气纺纱线的抗起球性比环锭纺纱线好，这是由于环锭纺使较长纤维位于纱线的中心，而较短纤维位于外围而容易起球，气流纺纱线则比环锭纺纱线更差;纱线支数越细则起球机率越小;纱线捻度越高使纱线较紧密，从而减少起球机率;单股纱织物比双股纱织物更易起球;针织物比梭织物更易起球，这是由于布面有较多的浮线，而紧密梭织物则较少起球;平纹织物比斜纹织物不易起球，这是由于平纹的交织点较多，交织长度较短。

1.1纱线的影响纤维的卷曲波形愈多，加捻时纤维不容易伸展，在摩擦过程中纤维容易松动滑移，在纱线表面形成毛茸。

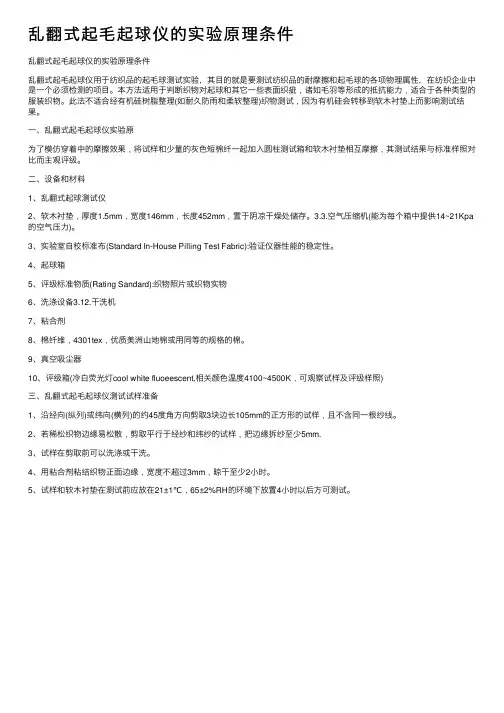

乱翻式起⽑起球仪的实验原理条件乱翻式起⽑起球仪的实验原理条件乱翻式起⽑起球仪⽤于纺织品的起⽑球测试实验，其⽬的就是要测试纺织品的耐摩擦和起⽑球的各项物理属性，在纺织企业中是⼀个必须检测的项⽬。

本⽅法适⽤于判断织物对起球和其它⼀些表⾯织疵﹐诸如⽑⽻等形成的抵抗能⼒﹐适合于各种类型的服装织物。

此法不适合经有机硅树脂整理(如耐久防⾬和柔软整理)织物测试﹐因为有机硅会转移到软⽊衬垫上⽽影响测试结果。

⼀、乱翻式起⽑起球仪实验原为了模仿穿着中的摩擦效果﹐将试样和少量的灰⾊短棉纤⼀起加⼊圆柱测试箱和软⽊衬垫相互摩擦﹐其测试结果与标准样照对⽐⽽主观评级。

⼆、设备和材料1、乱翻式起球测试仪2、软⽊衬垫﹐厚度1.5mm﹐宽度146mm﹐长度452mm﹐置于阴凉⼲燥处储存。

3.3.空⽓压缩机(能为每个箱中提供14~21Kpa 的空⽓压⼒)。

3、实验室⾃校标准布(Standard In-House Pilling Test Fabric):验证仪器性能的稳定性。

4、起球箱5、评级标准物质(Rating Sandard):织物照⽚或织物实物6、洗涤设备3.12.⼲洗机7、粘合剂8、棉纤维﹐4301tex﹐优质美洲⼭地棉或⽤同等的规格的棉。

9、真空吸尘器10、评级箱(冷⽩荧光灯cool white fluoeescent,相关颜⾊温度4100~4500K﹐可观察试样及评级样照)三、乱翻式起⽑起球仪测试试样准备1、沿经向(纵列)或纬向(横列)的约45度⾓⽅向剪取3块边长105mm的正⽅形的试样﹐且不含同⼀根纱线。

2、若稀松织物边缘易松散﹐剪取平⾏于经纱和纬纱的试样﹐把边缘拆纱⾄少5mm.3、试样在剪取前可以洗涤或⼲洗。

4、⽤粘合剂粘结织物正⾯边缘﹐宽度不超过3mm﹐晾⼲⾄少2⼩时。

5、试样和软⽊衬垫在测试前应放在21±1℃﹐65±2%RH的环境下放置4⼩时以后⽅可测试。

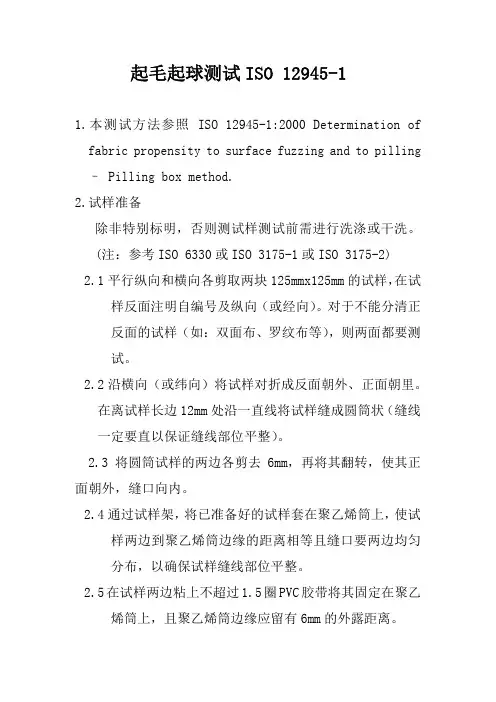

起毛起球测试ISO 12945-11.本测试方法参照 ISO 12945-1:2000 Determination offabric propensity to surface fuzzing and to pilling – Pilling box method.2.试样准备除非特别标明，否则测试样测试前需进行洗涤或干洗。

(注：参考ISO 6330或ISO 3175-1或ISO 3175-2)2.1平行纵向和横向各剪取两块125mmx125mm的试样，在试样反面注明自编号及纵向（或经向）。

对于不能分清正反面的试样（如：双面布、罗纹布等），则两面都要测试。

2.2沿横向（或纬向）将试样对折成反面朝外、正面朝里。

在离试样长边12mm处沿一直线将试样缝成圆筒状（缝线一定要直以保证缝线部位平整）。

2.3 将圆筒试样的两边各剪去6mm，再将其翻转，使其正面朝外，缝口向内。

2.4通过试样架，将已准备好的试样套在聚乙烯筒上，使试样两边到聚乙烯筒边缘的距离相等且缝口要两边均匀分布，以确保试样缝线部位平整。

2.5在试样两边粘上不超过1.5圈PVC胶带将其固定在聚乙烯筒上，且聚乙烯筒边缘应留有6mm的外露距离。

2.6 测试前，试样要在20℃±2℃、65±2%RH的环境下放置4小时以上。

3.测试步骤3.1 用吸尘器清除起毛起球仪测试箱内的灰尘和布屑。

3.2 将4个测试样放入同一个测试箱内并关好测试箱。

3.3 设定测试所要求的转数，然后将上次测试记录清零并开动机器。

3.4 到达所设定的测试转数时，机器自动停止。

取出试样并沿缝线剪开。

4.评分4.1将取出的试样放在指定的灯箱下，对照原样，按表1.描述对测试样进行评级。

4.2 将结果填入相应的测试报告。

5.安全及注意事项5.1使用仪器前必须阅读仪器操作规程指导书，操作过程中遵守《GEK物测实验室安全操作条例》。

5.2 仪器工作时其四个测试箱是外露转动的，在其运转过程中应尽量避免靠近，以免撞伤。

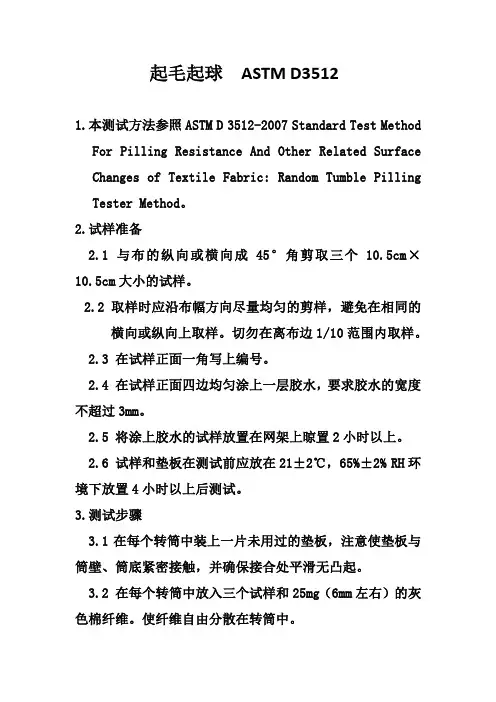

起毛起球ASTM D35121.本测试方法参照ASTM D 3512-2007 Standard Test MethodFor Pilling Resistance And Other Related Surface Changes of Textile Fabric: Random Tumble Pilling Tester Method。

2.试样准备2.1 与布的纵向或横向成45°角剪取三个10.5cm× 10.5cm大小的试样。

2.2取样时应沿布幅方向尽量均匀的剪样，避免在相同的横向或纵向上取样。

切勿在离布边1/10范围内取样。

2.3 在试样正面一角写上编号。

2.4 在试样正面四边均匀涂上一层胶水，要求胶水的宽度不超过3mm。

2.5 将涂上胶水的试样放置在网架上晾置2小时以上。

2.6 试样和垫板在测试前应放在21±2℃，65%±2% RH环境下放置4小时以上后测试。

3.测试步骤3.1在每个转筒中装上一片未用过的垫板，注意使垫板与筒壁、筒底紧密接触，并确保接合处平滑无凸起。

3.2 在每个转筒中放入三个试样和25mg（6mm左右）的灰色棉纤维。

使纤维自由分散在转筒中。

3.3 盖上前盖，把定时器设定在30分钟。

3.4 打开压缩空气开关和操作开关，开始测试。

3.5气压值应为2-3 PSI，若不符合要求，应调节压缩空气阀门直到压力符合要求。

3.6在机器运转过程中，要经常检查试样是否贴在筒壁或筒底而停止转动。

如果发生这种情况，要停机打开前盖，放好试样后再开机。

3.7 时间到，机器自动停止运转并鸣叫。

关上操作开关。

3.8 打开前盖，用吸尘器吸掉试样上和筒内多余的棉纤维。

3.9注意每块垫板每面可以使用1小时，即两次30分钟的测试，使用1小时后翻转使用另一面。

使用2小时后的垫板要废弃换新的垫板。

4.评级及报告4.1 参照ASTM起毛起球标准图样，在灯箱里对测试过的试样评级。

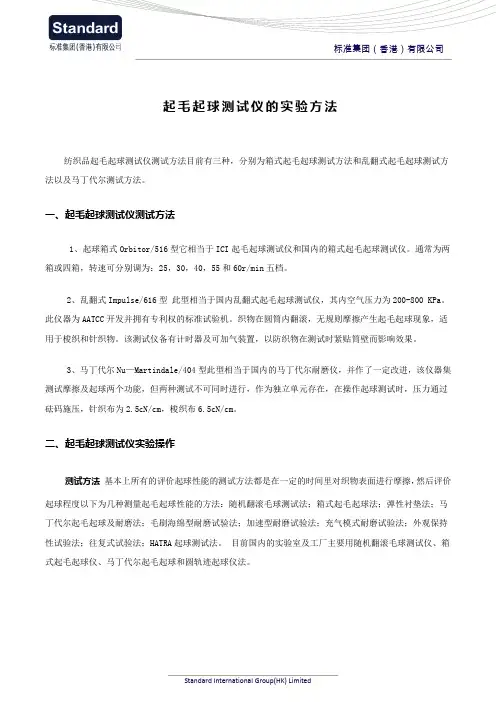

起毛起球测试仪的实验方法纺织品起毛起球测试仪测试方法目前有三种，分别为箱式起毛起球测试方法和乱翻式起毛起球测试方法以及马丁代尔测试方法。

一、起毛起球测试仪测试方法1、起球箱式Orbitor/516型它相当于ICI起毛起球测试仪和国内的箱式起毛起球测试仪。

通常为两箱或四箱，转速可分别调为：25，30，40，55和60r/min五档。

2、乱翻式Impulse/616型此型相当于国内乱翻式起毛起球测试仪，其内空气压力为200-800 KPa。

此仪器为AATCC开发并拥有专利权的标准试验机。

织物在圆筒内翻滚，无规则摩擦产生起毛起球现象，适用于梭织和针织物。

该测试仪备有计时器及可加气装置，以防织物在测试时紧贴筒壁而影响效果。

3、马丁代尔Nu—Martindale/404型此型相当于国内的马丁代尔耐磨仪，并作了一定改进，该仪器集测试摩擦及起球两个功能，但两种测试不可同时进行，作为独立单元存在，在操作起球测试时，压力通过砝码施压，针织布为2.5cN/cm，梭织布6.5cN/cm。

二、起毛起球测试仪实验操作测试方法基本上所有的评价起球性能的测试方法都是在一定的时间里对织物表面进行摩擦，然后评价起球程度以下为几种测量起毛起球性能的方法：随机翻滚毛球测试法；箱式起毛起球法；弹性衬垫法；马丁代尔起毛起球及耐磨法；毛刷海绵型耐磨试验法；加速型耐磨试验法；充气模式耐磨试验法；外观保持性试验法；往复式试验法；HATRA起球测试法。

目前国内的实验室及工厂主要用随机翻滚毛球测试仪、箱式起毛起球仪、马丁代尔起毛起球和圆轨迹起球仪法。

1、随机翻滚起球仪法织物试样在装有搅拌棒的圆筒内翻滚，与另一试样或与圆筒壁摩擦，产生起毛起球现象。

织物的运动方式是随机、无规则的，织物表面受到的外来压力很大。

由于织物试样有时会被卡在搅拌棒后面，这种起球测试可重复性较差。

2、箱式起毛起球法将织物试样套在橡胶试样管上，放进衬有橡胶软木的方形木箱内，在转动的木箱内翻滚，使试样起球。
