织物起毛起球性能测试

织物的抗起球性测试一、实验目的学习使用织物起毛起球仪，并参照国家标准国家标准GB/T4802.1 --1997 中规定的织物起球圆轨迹法试验方法，对织物起毛起球性能进行测试。

经过对织物的实际测试以加深对织物起毛起球特性和现象的了解。

二、测试原理织物在服用过程中，不断受到各种外力的作用，使织物表面的绒毛或单丝逐渐被拉出，当毛茸的高度和密度达到一定值时，外力摩擦的继续作用使毛茸纠缠成球，并凸起在织物表面，这种现象称为织物的起毛起球。

织物起球会恶化织物外观，降低其服用性能。

织物起球试验仪器有多种，其设计原理都是以织物实际穿着过程中的起球现象作为模拟依据。

国家标准GB/T4802.1 --1997 中规定了织物起球圆轨迹法试验方法。

在一定条件下，先用尼龙刷使织物试样起毛，而后用织物磨料使试样起球，再将起球后的试样与标准样照对比，评定其起球等级。

三、设备与用品(1) 圆轨迹起球仪：试样夹头与磨台质点相对运动轨迹为圆，相对运动速度为(60±1)r／min，试样夹环内径为(90±0.5)mm，夹头对试样的压力可调，仪器有自动记数和自停装置，如图所示。

圆轨迹起球仪1——试样2——试样夹头3——试样夹头臂4——磨料织物5——磨料尼龙刷6——磨台7——停止开关8——启动开关9——转向开关10——电磁计数器(2) 磨料：①尼龙丝直径0.3mm，植丝孔径4.5mm，每孔尼龙丝150 根，孔距7mm，刷面要平齐，刷上有调节板，可调节尼龙丝有效高度(每次调节以lmm为限)，以控制起毛效果。

使用新尼龙刷时，必须经过一定次数的预磨，并用参考织物。

②织物磨料：2201全毛华达呢，19.6tex×2，捻度Z625—S700，密度445根/10cm×224 根/10cm，定量305g／m2，二上二下斜纹。

织物磨料应定期校验，若新旧织物磨料对同一试样的起球级数相差半级以上，应弃旧更新，新磨料也应进行预磨。

织物起毛起球性能实验一、实验目的与要求1、掌握起毛起球的测试方法及评定方法。

2、观察理解起毛起球过程与机理，进一步了解影响起毛起球的因素。

二、基础知识织物在日常使用过程中，在实际穿着与洗涤过程中，不断经受摩擦，在容易受到摩擦的部位上，织物表面的纤维端由于摩擦滑动而松散，露出织物表面，并呈现许多令人讨厌的毛茸，即为“起毛”；若这些毛茸在继续穿用中不能及时脱落，又继续经受摩擦卷曲而相互纠缠在一起，被揉成许多球形子粒，通常称为“起球”。

织物起毛起球会使织物外观恶化，降低织物的服用性能，特别是合成纤维织物，由于纤维本身抱合性差，强力高，弹性好，所以起球疵点更为突出。

目前起毛起球已成为评定织物服用性能的主要指标之一。

织物起毛起球的过程可分为起毛、纠缠成球、毛球脱落三个阶段。

织物表面的纤维受外部的摩擦作用，首先被拉出形成圈环和绒毛，即起毛阶段，对短纤维而言，绒毛被拉出的条件是外部摩擦力要大于纤维在纱内的抱合力。

绒毛在达到一定长度后，才能相互纠缠成球，因此被拉出的纤维长度对织物起球有一定的影响。

此外，纤维的抗弯性、强度和耐磨性也影响起毛起球性能，容易弯曲的纤维在摩擦中易相互纠缠成球，比较粗硬的纤维要比细而柔软的纤维容易起球。

有些纤维在形成较长的绒毛之前，已被磨断或拉断，只剩下很短的绒毛，就不易起球。

有些纤维虽然容易形成数量众多的小毛球，但如果纤维的抗弯性和耐磨性强度较弱，织物表面的毛球在继续摩擦中很快就会脱落。

三、实验仪器与工具1、实验仪器：YG（B）502型织物起毛起球仪，见图12-1所示。

主要技术参数：起毛起球运动轨迹：直径为40mm的圆轨迹运动。

试样规格：直径112.8mm圆状，面积100mm2。

试样往复速度：60次/min。

图12-1 YG（B）502型织物起毛起球仪2、实验工具：起毛起球样照、织物试样、剪刀。

四、实验步骤与方法1、取样：剪取直径为112.8mm面积100mm2圆形织物为试样，2201华达呢为磨料。

GB织物起毛起球性能的测定简介1.参照标准：GB/T 4802.4 织物起毛起球性能的测定第4部分：随机翻滚法（GB/T 4802 织物起毛起球性能的测定由四部分组成，分别为圆轨迹法、改型马丁代尔法、起球箱法、随机翻滚法这四种测试织物起毛起球性能的方法。

）2.试验仪器：乱翻式起球测试仪3试验原理：将样品放入测试箱中，在叶轮的旋转作用下，置物盒软木衬壁连续随机摩擦，在到达设定时间后，取出样品进行评级。

4.主要仪器与用具：（1）起球箱（2）软木圆筒衬垫：长452mm，宽146mm，厚1.5mm。

软木垫使用1h后需更换。

（3）空气压缩装置：使试验仓达到一定压力（14-21KPa）。

（4）胶黏剂、灰色短棉。

（5）评级箱：用白色荧光管或灯泡照明。

光源位置与试样平面保持5°—15°，观察方向与试样平面保持90°±10°。

正常校正视力的眼睛与试样距离应在30cm—50cm。

5.试样的制作：（1）预处理：如需预处理，可采用双方协议的方法进行水洗或干洗样品。

（2）从织物样品上取3个试样，尺寸为（105±2）mm*（105±2）mm，另剪一块尺寸相同的布样作为评级所需的对比样。

对试样进行标记，并使用粘合剂将试样边缘封住，悬挂晾干。

6.试验步骤：（1）将来自同一样品的3块试样分别放入不同的试验仓进行试验。

（2）将灰色短棉与试样一同放入试验仓（重25mg，长6mm）（3）将试验时间设为30min，启动仪器，打开气流阀。

（4）试验结束后，取样评级，并用真空除尘器清楚残留的棉絮。

7.试验结果评级：评级箱应放在暗室中。

沿织物纵向将已测试样和一块未测试样并排放在评级箱的试样板中间（如果测试样在测试前经过预处理，则对比样也应经过预处理。

相应的如果测试样测试前未经预处理，则对比样应为未经预处理的试样）。

已测试样放左、未测试样放右。

评级为主观评定，建议至少2人评级。

织物起毛起球测试方法1、国内外纺织品起毛起球测试1 .1 国内纺织品起毛起球测试1 .1 .1 测试标准目前,国内对纺织品起毛起球测试方法的标准主要有三种:GB/T 4802 .3 —1997《织物起球试验方法———起球箱法》、GB/T 4802 .2 —1997《织物起球试验方法———马丁代尔法》和 GB/T 4802 .1 —1997《织物起球试验方法 ———圆轨迹起球法》。

各标准的测试条件及适用范围见表 1 。

1 .1 .2 测试仪器国内的纺织品起毛起球测试仪器主要分为:起球箱起球仪、马丁代尔起球仪、圆轨迹起球仪三种。

其有关技术参数见表 2。

1 .2 国外纺织品起毛起球测试1 .2 .1 测试标准国外纺织品起毛起球测试标准有很多, 其常用标准见表 3 。

1 .2 .2 测试仪器国外的起球测试仪器主要有下列三大类 :(1)起球箱式Orbito r/516 型它相当于 ICI 起毛起球仪和国内的箱式起球仪。

通常为两箱或四箱 , 转速可分别调为:25 , 30 , 40 , 55 和60 r/min 五档。

(2)乱翻式 Impulse/616 型此型相当于国内乱翻式起球仪, 其内空气压力为 200 ～ 800 kPa 。

此仪器为AA TCC 开发并拥有专利权的标准试验机。

织物在圆筒内翻滚, 无规则摩擦产生起毛起球现象, 适用于梭织和针织物。

该测试仪备有计时器及可加气装置 , 以防织物在测试时紧贴筒壁而影响效果。

(3)马丁代尔 Nu-Martindale/404 型此型相当于国内的马丁代尔耐磨仪,并作了一定改进,该仪器集测试摩擦及起球两个功能,但两种测试不可同时进行,作为独立单元存在,在操作起球测试时,压力通过砝码施压,针织布为2 .5cN/ cm2,梭织布6 .5cN/cm2 。

2、测试仪器和测试标准对评定的影响由于测试仪器的操作原理及测试条件的不同, 在实际测试时, 对评定纺织品起毛起球性能存在较大差异。

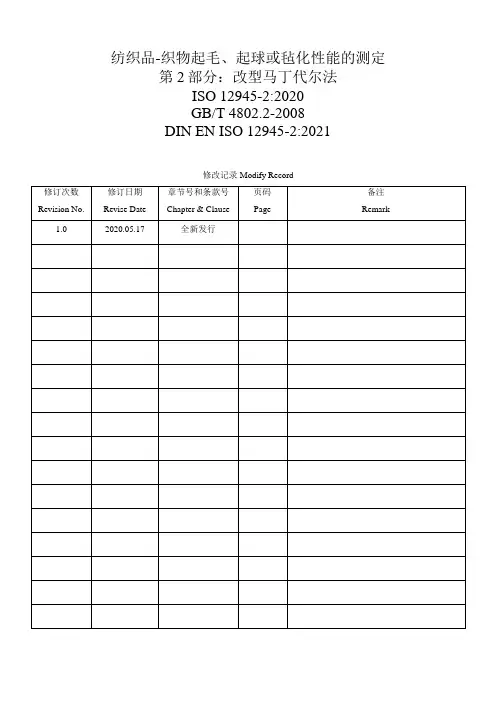

纺织品-织物起毛、起球或毡化性能的测定第2部分：改型马丁代尔法ISO 12945-2:2020GB/T 4802.2-2008DIN EN ISO 12945-2:2021修改记录Modify Record1.范围本标准规定了采用改型马丁代尔法测定织物耐起毛,起球或毡化性能的测定方法。

2.引用标准ISO 139/GB/T 6529纺织品调湿和试验用标准大气ISO 12945-4，纺织品-织物起毛，起球或毡化的性能的测定-第4部分：起毛，起球和毡化性能的视觉评定ISO 12947-1:1998/GB/T 21196.1 纺织品马丁代尔法织物耐摩性的测定第1部分：马丁代尔耐磨试验仪3.定义3.1毛球：纤维缠结形成凸出于织物表面，致密的且光线不能透过并产生投影的球。

注:此种变化可能发生在水洗,干洗,穿着或使用过程中。

3.2起球：织物表面产生毛球的过程。

3.3起毛：织物表面纤维凸出或纤维端伸出形成毛绒所产生的可见表面变化。

注:此种变化可能发生在水洗,干洗,穿着或使用过程中。

3.4毡化：起绒织物上凸出的纤维纠缠在一起形成的可见的表面变化注:此种变化可能发生在水洗,干洗,穿着或使用过程中。

3.5起球摩擦次数：马丁代尔耐磨试验仪两个外侧驱动轮转动的圈数。

3.6起球周期：其轨迹形成一个完整的李莎茹图形所需的16次摩擦，即马丁代尔耐磨试，验仪两个外侧驱动轮转动16圈，内侧驱动轮转动15圈。

4.原理在规定压力下，圆形试样以李莎茹（Lissajous）图形的轨迹与相同织物或羊毛磨料织物进行摩擦。

试样能够绕与试样平面垂直的中心轴自由转动。

经规定的摩擦阶段后，采用视觉描述方式评定试样的起毛，起球或者毡化等级。

5.仪器5.1丁代尔耐磨试验仪试验仪由基盘和驱动装置组成。

驱动装置由两个外驱动器和一个内驱动器构成，可使试样夹具导板按李莎茹图形进行运动。

试样夹具导板在驱动装置驱动下做平面运动,导板上每一点描绘相同的李莎茹图形。

李莎茹运动是由变化运动形成的图形，从一个圆到逐渐窄化的椭圆，直到成为一条直线，再由此线反向渐进为加宽的椭圆直到圆，以对角线重复运动。

实验十六织物起毛起球性测定实验摘要本实验以织物起毛、起球性测试为主要研究内容，通过高速离心实验和纺织机实验，对织物的起毛、起球性进行分析和测定，并探讨织物质量与起毛、起球性之间的关系。

实验过程中，我们首先对织物进行取样并进行标记，然后通过测量毛高、毛密度和球数等指标对织物进行质量评估，然后分别进行高速离心和纺织机实验，对织物的起毛，起球性进行详细测定和分析。

实验结果表明，起毛性和起球性是织物质量的重要评估指标，而且在制作织物过程中，合理的纱线选择和纺织工艺处理是影响织物质量和起毛、起球性的关键因素。

本实验的研究成果有助于加深人们对织物质量和起毛、起球性的认识，提高工业生产的质量和效率，具有很好的实用和推广价值。

关键词：织物起毛；织物起球；高速离心实验；纺织机实验AbstractThis experiment focuses on the testing of the fabric's pilling and fuzzing performance. The experiment makes use of high-speed centrifugation experiments and experiments with a textile machine to measure and analyze the pilling and fuzzing performance of the fabric, and explores the relationship between the quality of the fabric and its pilling and fuzzing performances.Keywords: fabric fuzzing; fabric pilling; high-speed centrifugation experiment; textile machine experiment.一、实验目的1.测试织物的起毛性能。

标准集团（香港）有限公司织物起毛起球性能的测试方法和标准由于织物的原料、用途以及产品的出口地有较大差别，使得在对织物进行起毛起球测试时，测试方法上也有所不同，例如，马丁代尔法和箱式起毛起球法这两种测试方法主要是针对欧洲市场的，随机翻滚起毛起球法主要是对美国市场进行出口时采用的方法；而针对中国市场采用的测试方法是圆轨迹起毛起球法。

下面就以上四种方法做简单介绍：1.马丁代尔起毛起球法：马丁代尔起毛起球测试方法主要模拟的是当织物受到自身不断摩擦后起球的情况，该方法适用于毛织物及其他易起球的机织物。

原理是：圆形试样在规定的负荷质量下，与相同织物或羊毛织物磨料摩擦。

织物以圆形的轨迹绕与试样平面垂直的中心轴自由转动，经规定的摩擦阶段后，采用视觉描述方式评定试样的起毛或起球等级。

相对应的国家标准是GB/T 4802.2—2008《织物起毛起球性能的测定第2 部分改型马丁代尔法》。

2、起球箱起毛起球法：该方法主要模拟了织物受到自身或者外界摩擦力时的起毛起球的状况，主要适用于毛织物。

该方法对应的国家标准是GB/T 4802.3—2008《织物起毛起球性能的测定第3 部分起球箱法》。

其原理是将试样按照规定方法和试验参数，安装在聚氨酯塑料管上，之后放入有恒定转速且衬有橡胶软木的木箱内随意滚动，经过规定的转数后，在标准的视觉条件下，对起毛起球后的试样进行视觉描述评定。

3.随机翻滚起毛起球法：该方法主要模拟了织物在经过自身或者外界高频率的摩擦后布面的起毛起球的情况，相应的国家标准是GB/T 4802.4—2009《织物起毛起球性能的测定第 4 部分随机翻滚法》。

其原理是：将三块试样放入随机翻滚式起球箱内，使织物在铺有软木衬垫并填有少量灰色短棉的圆筒状试验仓中随意翻滚摩擦。

在标准光源条件下，对起毛起球后的试样进行视觉描述评定。

4.圆轨迹起毛起球法：圆轨迹起毛起球仪法相对应的国家标准是GB/T 4802.1—2008《织物起毛起球性能的测定第1 部分圆轨迹法》。

织物的起毛起球实验一、实验目的和要求熟悉起毛起球的试验方法，掌握操作要领、指标评定。

参阅GB/T 4802.1，GB/T 4802.2，GB/T 4802.3。

二、实验仪器、试样YG502型圆轨迹织物起毛起球仪，YG511型箱式织物起球仪，YG401型织物平磨仪（马丁代尔仪），剪刀、取样器。

标准样照，评级箱。

机织物、针织物若干。

三、圆轨迹法实验方法、步骤1．裁样用剪刀或取样器裁取直径为（113 ±0.5）mm的试样5块，取样应距布边10cm以上，试样上不得有影响试验结果的疵点。

2．选定压力和起毛起球的次数，压力和刷揉次数因织物不同而不同，一般按表1选定。

3．夹入试样，在仪器上先刷毛后揉球（即先起毛后起球）。

表1 起毛起球的次数4．评级，将起球后的试样放入评级箱和标准样照对比，评出等级。

5．结果计算与说明计算5个试样等级的算术平均数，修约至邻近的0.5级。

需要时，可用文字加以说明。

四、马丁代尔法实验方法、步骤1．在同一块样品上剪取2组试样。

一组为直径40mm的试样4块，另一组为直径140mm 的自身磨料织物4块，如果4块试样未能包含不同的组织和色泽，应增加试样块数。

2．分别将4块试样装在仪器夹头上，测试面朝外。

当试样不大于500g／m2时，在试样与试样夹金属塞块之间垫一片聚酯泡沫塑料；测试织物大于500g／m2或是复合织物时，则不需垫泡沫塑料。

各试样应受到同样的张力。

3．分别将毛毡和磨料织物放在磨台上，把重锤放在磨料上，然后放上压环，旋紧螺母，把磨料固定在磨台上，4个磨台上的磨料应受到同样的张力。

4．把磨头放在磨料上，加上压力锤。

5．预置计数器为1000，开动仪器，转动摩擦达1000次，仪器自停。

6．取下试样，在评级箱内与标准试样对照，评定每块试样的起球等级，精确至0.5级。

7．计算4块试样等级的算术平均数，修约到小数点后2位。

如小数部分小于或等于0.25，则向下一级靠（如 3.25级即为3级）；如大于或等于0.75，则向上一级靠（如2.85级即为3级），如大于0.25而小于0.75，则取0.5。

【百科】纺织品之抗起毛起球效果测试抗起球起球测试方法合理客观地评价织物的抗起毛起球性能对开发和生产合格的纺织品起到了积极的促进作用。

抗起毛起球测试方法很多，主要是模拟在日常生活和实际穿用与洗涤过程中，因不断经受摩擦，从而使织物表面出现毛球的现象而设计出来的，不同的目标市场有不同的测试方法，如美国标准、欧洲标准、中国标准、还有客户标准，通常要根据出口地、产品类型或买家要求等选择合适的测试方法。

目前常用的方法有ICI 起球箱法、马丁代尔耐磨仪法、随机转筒法、弹性垫片法、圆轨迹法。

需说明的是：抗起毛起球测试不单单只局限于原样做上述测试，现在有很多客户要求直接通过观察洗后织物的起毛起球程度来评级，还有客户选择用洗后试样再进行各种起毛起球测试法来考核织物的抗起毛起球性能。

ICI起球箱法(ICI Pilling Box)试验原理是从被测织物上分别沿经向和纬向取一定尺寸大小的方形试样各三块，其中各两块缝制成管状，正面朝外分别套在聚氨酯载样管上（如图3 所示，起球箱如图4 所示），放入衬有软木的箱内，试验箱按每小时3600 转的速度按客户要求的转数翻转后，取出试样在评级箱内与织物原样或标准样照对比，评定起球等级，1 级最差，5 级最好，当结果介于相邻两个级数之间时，可评半级。

常用的测试标准有ISO12945-1、GB/T 4802.3、IWS TM 152。

此方法主要模拟织物自身与自身不间断进行摩擦，以及织物与其他相接触的物体摩擦后的起毛起球状况。

该测试方法可适用于所有类型的织物，但主要国内市场或出口到欧洲市场的针织毛衫采用此法来检验其抗起毛起球的性能。

马丁代尔耐磨仪法(Martindale Pilling)试验原理是从被测织物上取三对圆形试样，分别装载在上下夹持装置内，在轻微压力下，试样本身相互摩擦（如图5 和图6 所示），按李莎茹曲线轨迹摩擦，经一定转数后，试样在评级箱内与织物原样或标准样照对比，评定起毛起球等级，1 级最差，5 级最好，当结果介于相邻两个级数之间时，可评半级。

织物起毛起球测试标准织物起毛起球是指织物表面出现绒球或者毛球的现象，这不仅影响了织物的外观美观，还会降低织物的使用寿命和舒适度。

因此，对织物的起毛起球情况进行测试是非常重要的。

为了确保产品质量，制定了一系列的测试标准来评估织物的起毛起球情况。

首先，对于织物的起毛情况，我们可以采用摩擦法进行测试。

具体操作方法是，将一块标准织物与被测试织物放在一起，然后进行一定次数的来回摩擦，最后用肉眼观察被测试织物的起毛情况。

根据起毛的程度，可以将织物的起毛情况分为不起毛、轻微起毛、中等起毛和严重起毛等级。

其次，对于织物的起球情况，我们可以采用圆片法进行测试。

具体操作方法是，将标准织物和被测试织物分别置于圆片机内，然后进行一定时间的旋转，最后用肉眼观察被测试织物的起球情况。

根据起球的程度，可以将织物的起球情况分为不起球、轻微起球、中等起球和严重起球等级。

除了以上的测试方法外，还可以采用摩擦球法、拉伸法等其他方法来评估织物的起毛起球情况。

通过这些测试方法，可以客观地评估织物的起毛起球情况，为生产和质量控制提供科学的依据。

在进行起毛起球测试时，需要注意一些问题。

首先是测试环境的控制，要求在一定的温度和湿度条件下进行测试，以保证测试结果的准确性。

其次是测试仪器的选择，需要选择准确可靠的测试仪器，以保证测试的有效性和可比性。

最后是测试数据的记录和分析，对测试结果进行合理的记录和分析，以便对织物的起毛起球情况进行科学的评估和判断。

综上所述，织物起毛起球测试是非常重要的，通过科学的测试方法和标准，可以客观地评估织物的起毛起球情况，为产品质量的控制和改进提供有力的支持。

希望各相关行业能够重视起毛起球测试，提高产品质量，满足消费者的需求。

起毛起球的测试方法织物的抗起毛起球性能可用各种测试仪器测试，如滚箱式、刷磨式等。

测试结果的分析法有以下几种：1）计数法：即规定面积中的起毛起球个数；2）计量法：即称量织物上及落下的毛球重；3）样照对比法：即将起球后的织物与标准样进行对比，确定试样的起球程度，起球程度共分五级，级数越小表示织物起球越严重，级数越大表示抗起球性能越好；4）坐标表示法：用纵坐标表示起球数、横坐标表示摩擦时间的起球曲线来分析起球程度及起球形成与脱落的速率。

结果表明采用不同的仪器及测试方法进行起毛起球测定，会有不同的评定结果，纺织企业应根据客户要求采取相应的测试方法。

下面介绍国内外纺织品起毛起球测试方法及仪器。

国内纺织品起毛起球测试1 测试标准及条件目前国内对纺织品起毛起球测试方法的标准主要有三种：1）GB/T4802.3—1997《织物起球试验方法——起球箱法》，测试条件，不受压力；2）GB/T4802.2—1997《织物起球试验方法——马丁代尔法》，测试条件，受轻微压力；3）GB/T4802.1—1997《织物起球试验方法——圆轨迹起球法》，测试条件，受轻微压力。

2 测试仪器国内纺织品起毛起球测试仪器主要分为：起球箱起球仪（参考YG511系列滚箱式起球仪---温州际高检测仪器有限公司研发）马丁代尔起球仪（参考YG401E型马丁代尔耐磨仪---温州际高检测仪器有限公司研发）圆轨迹起球仪三种（参考YG502型织物起毛起球仪---温州际高检测仪器有限公司研发）3 测试原理1）起球箱法：在可旋转、内壁粗糙的滚箱内，织物包于芯棒上，在箱中翻滚一定的次数后，与标准实物样品或其照片对比评级；2）马丁代尔法：织物在软垫条件下，经磨料研磨一定次数后与标准实物样品或其照片对其评级；3）圆轨迹起球法：织物在软垫条件下，经尼龙刷摩擦规定次数后，在一定光照下与标准实物样品或其照片对比评级。

国外纺织品起毛起球测试1 测试标准国外纺织品起毛起球测试标准有很多，其常用标准有：美国试验与材料协会标准ASTM、日本工业标准、德国标准DIN、英国标准BS、国际标准ISO等。

实验十六织物起毛起球性测定实验一、实验目的1.通过实验，熟悉织物起毛起球仪的结构原理和操作步骤；2.掌握织物起毛起球性能的测试原理、方法标准和相关结果评价。

二、基础知识织物在服用过程中，不断受到各种外力的作用，使织物表面的绒毛或单丝逐渐被拉出，当毛茸的高度和密度达到一定值时，外力摩擦的继续作用使毛茸纠缠成球并凸起在织物表面，这种现象称为织物的起毛起球。

织物起球会恶化织物外观，并降低其服用性能。

织物起毛起球性能测试方法主要有：圆轨跡法、马丁代尔法、起球箱法。

本实验采用圆轨跡法，适用于各种纺织织物。

按规定方法和试验参数，采用尼龙刷和织物磨料或只用织物磨料，使试样摩擦起毛起球。

然后在规定光照条件下，对起毛起球性能进行视觉描述评定。

三、方法标准GB/T 4802.1-2008 纺织品织物起毛起球性能的测定第1部分：圆轨迹法四、仪器与设备YG 502 织物起毛起球仪五、实验步骤1. 参数选择表1 试验参数及适用织物类型示例2. 磨料准备（1）尼龙刷：尼龙丝直径0.3mm，植丝孔径4.5mm，每孔尼龙丝150根，孔距7mm，刷面要平齐，刷上有调节板，可调节尼龙丝有效高度。

（2）织物磨料：2201全毛华达呢，组织为2/2右斜纹，线密度为19.6tex×2，捻度为Z625-S700，密度为445根/10cm×224根/10cm，单位面积质量为305g/m2。

3. 试样准备用裁样器或模板剪切裁取直径为113mm±0.5mm的圆形试样5块，并做好织物反面标记，同时另剪一块评级所需的同样规格的对比样。

取样应距布边10cm以上，各试样不应包括相同的经纱和纬纱，试样上不得有影响试验结果的疵点。

4．试样安装(1) 检查仪器，清洁尼龙刷，分别将织物磨料、尼龙刷装在“起球座”和“起毛座”上；(2) 将试样装入“上磨头”夹环内，试样内垫泡沫塑料片(克重约270g/m2，厚约8mm，直径约105mm)，试样正面必须朝外。

标准集团（香港）有限公司
Standard International Group(HK) Limited 标准集团（香港）有限公司
织物起毛起球测试结果分析方法
织物的抗起毛起球性能的测试方法分为多种，如圆轨迹法、马丁代尔法、起球箱法和随机翻滚法，所用的测试仪器有滚箱式、乱翻式、马丁代尔、刷磨式等。

测试结果的分析方法有4种：计数法、计量法、样照对比法、坐标对比法。

计数法
计量法
样照对比法 坐标表示法 规定面积中的起毛起球个数
称量织物上及落下的毛球重
将起球后的织物与标准样进行对比，确定试样的起球程度，起球程度共分五级，级数越小表示织物起球越严重，级数越大表示抗起球性能越好
用纵坐标表示起球数、横坐标表示摩擦时间的起球曲线来分析起球程度及起球形成与脱落的速率
乱翻式起球测试仪依据美国标准ASTM 3512采用样照对比法评级，评级时，对照ASTM 起毛起球参考照片在评级箱中进行，试样放在左侧，照片放在右侧，光源光线的入射角为5～15°，观察视线与试样垂直。

同时，至少应有三人参与评级，各个级别的描述如下。

等级
描述 5 无起毛起球 4 表面轻微起毛起球 3 表面中度起毛起球 2 表面明显起毛起球 1
表面严重起毛起球。

起毛起球测试 ASTM D35141.范围1.1 该方法适用于判断织物对起球和其它一些表面织疵,诸如毛羽等形成的抵抗能力。

在测试时，需要将一人造橡胶摩擦垫固定在耐磨仪上测试。

通常，此法适用于各种针织物和梭织物。

2.定义2.1 抗起球：对织物表面起球的抵抗能力。

2.2 起球：露出在织物表面的单种或多种纤维由于纠缠而成束或成球状。

2.3 毛羽：织物表面突出的未纠缠的纤维末端。

3.测试原理3.1 正常磨损条件下织物表面的起球和其他相应的变化通过在实验室的测试仪上模拟实现。

测试样在经过水洗或干洗后，紧套在一有特定的机械性能的人造橡胶上，在设定条件下摩擦。

对照一有标明级别的布卡或标准照片来评定织物起球的程度。

用5级（没起球）至1级（起球很严重）表示。

4.测试设备及标准物质4.1 万能耐磨仪：4.1.1 人造橡胶摩擦垫：安装在加压装置的平板下，两边用夹具夹紧，前面用带套住4.1.2 人造橡胶基垫：为此测试法特意设计，测试时，安装在试样支持架上4.1.3 斜纹布：65/35 涤纶/棉布，约166.5g/m2（5.0oz/yd2），中等粗糙，为摩擦垫准备。

4.1.4 砂纸，150#，为基垫准备4.1.5 橡胶圈, 内径50±1mm，外径61±1mm，保证测试样牢靠在试样支持架上4.2 试样刷，很小，刷去测试后测试样表面的摩松的纱纤 4.3 清洁溶剂，丙酮或相近的溶剂，用来清洗人造橡胶摩擦垫，平常橡胶垫用蒸馏水清洁即可。

注意： 所使用的溶剂可能有毒，请按要求使用、处理、保存和配制4.4 水洗/干洗设备（必要时）4.5 标准的实验室起球检测布：内部建立起球级别的布来检查（监测）机器的性能。

注意： 没有标准的布种，实验室根据实际情况选择适当的布种即可.4.6 评级灯箱，冷白荧光灯，釉成白色反光面，箱体黑色（具体要求请参照原版图示）4.7 评级标准板4.7.1 布样：一套或一系列的已做好测试的真实布板，从该测试样上可以知道起球或/和其它相应的变化（如起毛）。

书山有路勤为径；学海无涯苦作舟
PTT／毛织物起毛起球性能的测试分析
织物在实际穿用与洗涤过程中，不断经受摩擦，使织物表面的纤维端露出于织物，在织物表面呈现许多令人讨厌的毛茸，即为“起毛”；若这
些毛茸在继续穿用过程中不能及时脱落，就相互纠缠在一起，被揉成许多球形小粒，通常称为“起球”。

在选择服装面料之前，以及生产部门控制
产品质量时，一般都要对易起毛、起球的羊毛、合纤以及含有合纤混纺织物进行起球试验。

本文主要测试了PTT／毛混纺、交织、sirofil复合纺
纱织物的起毛起球性能，并和PET／毛混纺织物的起毛起球性能进行对比分析。

1 影响织物起毛起球的因素
根据织物起毛起球的机理可知，影响织物起毛起球的主要因素为：
a．组成织物的纤维品种；b．纺织工艺参数，纱线与织物的结构；C．染
整后加工；d．服用条件。

1．1组成织物的纤维品种
天然纤维织物中，一般只有毛织物是比较容易起球的，而合纤的纯纺和
混纺织物会产生较为明显的起毛起球现象。

这主要是因为合成纤维的性状关系，纤维间抱合力小，纤维的强度高，伸长能力大，特别是耐弯曲疲劳、耐扭转疲劳与耐磨性好，故纤维端容易滑出织物表面，一旦在表面形成小球后，又不容易很快脱落。

羊毛与合纤混纺的织物，一般在选配原料时使羊毛转移在纱的表面，这样不但能使织物富有毛型感，而且对合纤有一定的覆盖作用，可缓和起球现象。

1.2纱线及织物结构
织物的起毛起球还与纺纱方法、纱线结构与织物结构有关。

精梳纱中纤
专注下一代成长，为了孩子。
