煤矿井下常用道岔型号

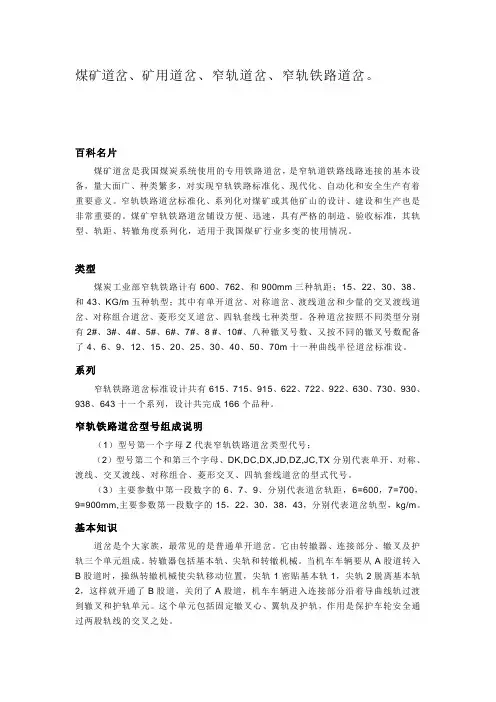

煤矿道岔、矿用道岔、窄轨道岔、窄轨铁路道岔。

百科名片煤矿道岔是我国煤炭系统使用的专用铁路道岔，是窄轨道铁路线路连接的基本设备，量大面广、种类繁多，对实现窄轨铁路标准化、现代化、自动化和安全生产有着重要意义。

窄轨铁路道岔标准化、系列化对煤矿或其他矿山的设计、建设和生产也是非常重要的。

煤矿窄轨铁路道岔铺设方便、迅速，具有严格的制造、验收标准，其轨型、轨距、转辙角度系列化，适用于我国煤矿行业多变的使用情况。

类型煤炭工业部窄轨铁路计有600、762、和900mm三种轨距；15、22、30、38、和43、KG/m五种轨型；其中有单开道岔、对称道岔、渡线道岔和少量的交叉渡线道岔、对称组合道岔、菱形交叉道岔、四轨套线七种类型。

各种道岔按照不同类型分别有2#、3#、4#、5#、6#、7#、8 #、10#、八种辙叉号数、又按不同的辙叉号数配备了4、6、9、12、15、20、25、30、40、50、70m十一种曲线半径道岔标准设。

系列窄轨铁路道岔标准设计共有615、715、915、622、722、922、630、730、930、938、643十一个系列，设计共完成166个品种。

窄轨铁路道岔型号组成说明（1）型号第一个字母Z代表窄轨铁路道岔类型代号；（2）型号第二个和第三个字母、DK,DC,DX,JD,DZ,JC,TX分别代表单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线道岔的型式代号。

（3）主要参数中第一段数字的6、7、9、分别代表道岔轨距，6=600，7=700，9=900mm,主要参数第一段数字的15，22，30，38，43，分别代表道岔轨型，kg/m。

基本知识道岔是个大家族，最常见的是普通单开道岔。

它由转辙器、连接部分、辙叉及护轨三个单元组成。

转辙器包括基本轨、尖轨和转辙机械。

当机车车辆要从A股道转入B股道时，操纵转辙机械使尖轨移动位置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就开通了B股道，关闭了A股道，机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。

道岔型号道岔尺寸道岔说明:道岔型号道岔尺寸道岔道岔道岔型号道岔尺寸单开道岔双开道岔道岔报价岔尖左开道岔铁路道岔矿用道岔煤矿道岔道岔知识主营道岔产品有重,轻轨道岔,单楷道岔,菱形道岔,双开道岔,复式交分道岔等,产品远销全国各地,支援国家重点铁路工程的建设,是各铁路局,矿务局,钢铁厂的专业供应商。

道岔系列 608、612、615、715、915、618、718、918、622、722、922、624、724、924、630、730、930、938、643、50、60 二十一个系列道岔类型单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线七种类型轨距 600、762、900、1435 四种轨距轨型 8、12、15、18、22、24、30、38、43、50、60 十一种轨型辙叉号 2、3、4、5、6、7、8、9、12 九种辙叉号曲线半径 4、6、9、12、15、20、25、30、40、50、70 十一种曲线半径线路间距 1200、1300、1400、1500、1600、1700、1800、1900、2200、2500 十种线路间距1、轨道的辅设标准1.1 矿井井下运输大巷辅设轨道必须使用轨型为30kg/m及以上的轨道，斜巷及采区等区域辅设轨道可根据设计选择轨型，但轨型不得低于22kg/m。

1.2 轨道扣件必须齐全、紧固并与轨型相符。

轨道接头必须使用合格的道夹板，并用4 条螺栓固定，井下辅设轨道如需改变轨道型号，不同型号轨道接头必须使用合适的异形道夹板，道夹板不得有断裂或少眼等现象。

1.3 所有轨道接头间距不得大于5mm，高低和左右错差不得大于2mm。

1.4 轨道方向应符合标准，目视直顺，不得有硬弯。

主要运输线路轨道直线段应目视直顺，用10m 弦量不超过10mm（煤业子公司在特殊条件下，局部巷道底鼓较严重区段用30m 弦量不超过50mm）；曲线段，目视圆顺，用2m 弦量相邻正矢差半径50m 以下不超过3mm。

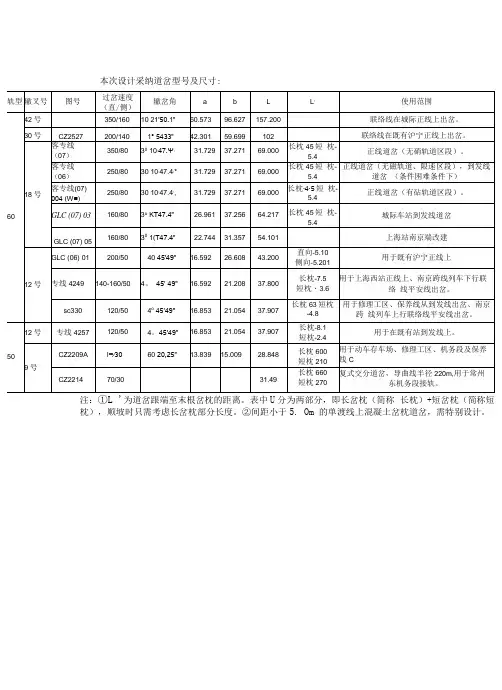

常用道岔的类型Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】常用道岔的类型建国初期我国重视道岔类型的统一，形成统一标准前有53型(以年代命名类型)、55型、57型道岔，真正形成铁道部标准的是62型，后来是75型、92型、以及1996年形成的提速道岔。

按行业不同，道岔类型还有工矿企业特殊类型道岔地下铁路道岔、城市轨道交通道岔、出口各类道岔等。

目前我国使用最多的是75型、92型和提速道岔(以下简称3种类型道岔)，现将这3种类型道岔的产生、结构特征及其品种介绍如下。

1 3种类型道岔的产生1．1 75型道岔从70年代初开始设计，1975年先后以铁道部标准定型了43、50 kg／m钢轨9、1 2号4种单开道岔(TB399-75等14个)，道岔通用件(TB413—75等30个)，道岔制造技术条件(TB412—75)，高锰钢辙叉制造技术条件(TB447—74)。

1977年5月泰安会议对43、50kg／m两种轨型9、12号的对称道岔、复式交分道岔、交叉渡线道岔及工矿企业用小号码(6、7号)系列道岔进行定型审查。

1979年由铁三院主持完成了渡线与交分道岔组合图集的设计及审查。

7O年代末期，我国生产的道岔几乎全部是75型道岔。

75型道岔满足了我国各部门铁路道岔品种的需求，道岔品种空前增多，标准化程度高。

直到现在，75型道岔仍是一类不可取代的道岔类型。

8O年代初，随着50AT轨的试验成功与应用，首先将75型50～ 1 2、9号两种道岔引入50AT尖轨，修改相应的垫板及跟端结构，这两种道岔(专线4103、4105)后来被称为过渡型，这两种道岔在线路上也应用不少。

1981年初，随着60 kg／m钢轨的上道，当时没有相应轨型的道岔，在这种急需的情况下，设计并制造了60-12号单开道岔(图号为专线4102)，这种道岔尖轨为60 kg／m 普通钢轨带补强板，长，高锰钢辙叉趾、跟端为贯通式，尖轨跟端、垫板、轨撑连接零件等都沿用75型的结构形式，后来这种道岔也被称为过渡型。

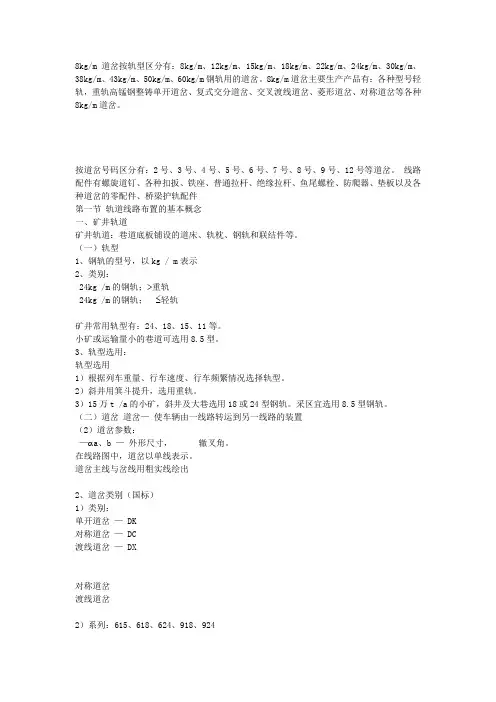

8kg/m道岔按轨型区分有：8kg/m、12kg/m、15kg/m、18kg/m、22kg/m、24kg/m、30kg/m、38kg/m、43kg/m、50kg/m、60kg/m钢轨用的道岔。

8kg/m道岔主要生产产品有：各种型号轻轨，重轨高锰钢整铸单开道岔、复式交分道岔、交叉渡线道岔、菱形道岔、对称道岔等各种8kg/m道岔。

按道岔号码区分有：2号、3号、4号、5号、6号、7号、8号、9号、12号等道岔。

线路配件有螺旋道钉、各种扣扳、铁座、普通拉杆、绝缘拉杆、鱼尾螺栓、防爬器、垫板以及各种道岔的零配件、桥梁护轨配件第一节轨道线路布置的基本概念一、矿井轨道矿井轨道：巷道底板铺设的道床、轨枕、钢轨和联结件等。

（一）轨型1、钢轨的型号，以kg / m表示2、类别：24kg /m的钢轨；>重轨24kg /m的钢轨；≤轻轨矿井常用轨型有：24、18、15、11等。

小矿或运输量小的巷道可选用8.5型。

3、轨型选用：轨型选用1）根据列车重量、行车速度、行车频繁情况选择轨型。

2）斜井用箕斗提升，选用重轨。

3）15万t /a的小矿，斜井及大巷选用18或24型钢轨。

采区宜选用8.5型钢轨。

（二）道岔道岔—使车辆由一线路转运到另一线路的装置（2）道岔参数：—αa、b —外形尺寸，辙叉角。

在线路图中，道岔以单线表示。

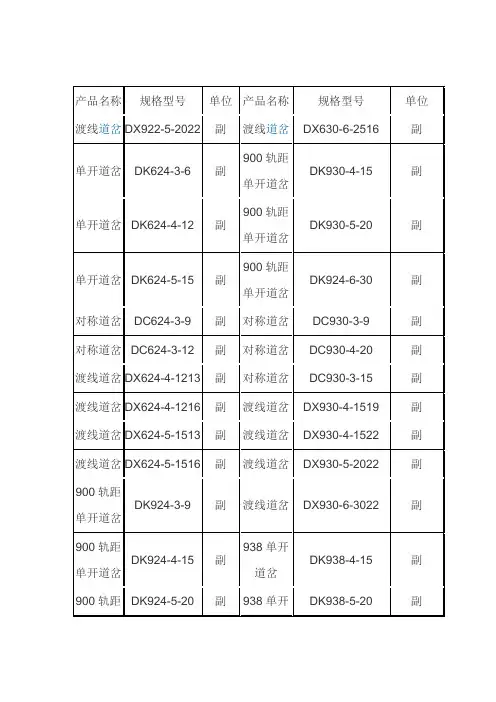

道岔主线与岔线用粗实线绘出2、道岔类别（国标）1）类别：单开道岔— DK对称道岔— DC渡线道岔— DX对称道岔渡线道岔2）系列：615、618、624、918、924每个系列中按辙每个系列中按辙叉号码和曲线半径不同，又有不同型号：DK615 — 4 — 12DC624 — 3 — 9DX918— 5 — 2016（1）符号含义： DK、DC、DX单开、对称、渡线。

（2）第一段数：6、9 —分别表600mm、900mm轨距。

15、18、24 —分别表示轨型。

第二段数字（4、3、5）为辙叉号码（M）（3）辙叉号（M）：M ）的关系是：α与辙叉角（DK道岔DC道岔：615、618、624、各有2个（M）：2、3。

矿井常用道岔参数及线路中心距表————————————————————————————————作者：————————————————————————————————日期：ﻩ常用窄轨道岔参数表道岔轨距：60076２9０0轨型：15 22３0384３类型: 单开对称渡线交叉渡线对称组合菱形交叉四轨套线。

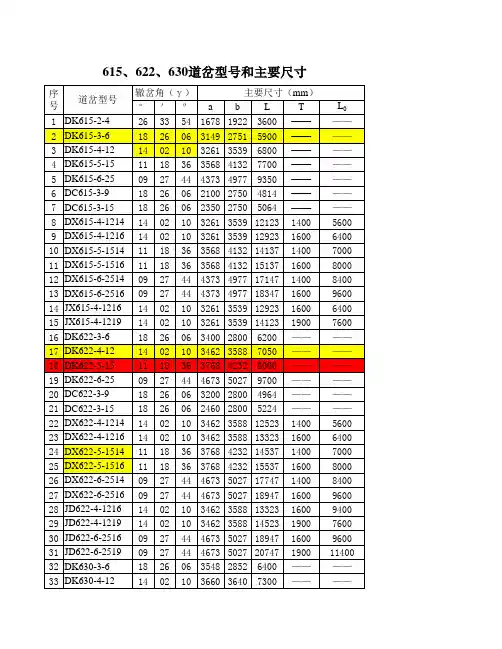

（七类）曲线半径：4m 6 ｍ9 ｍ1２m 15ｍ２０m２5 m 30 m 40 m50 m７０m线路间距：１3０0ｍm1４００mm 15０0mｍ１600 mm 1700mm １800 mm190０ｍm22０0 mm 2５０0 mｍ窄轨系列: 6１５715 ９15 622 722 9２２6３０730 9３093８６43 （11个)常用单开道岔及线路半径1、ZDＫ615/2/4 , α=26°33′5４″，ａ=1６７8，b=1922，Ｌ=3600,≤１t矿车, 1.5/S2、ＺDK615/3/6 , α=１8°26′06″,ａ=3１49，ｂ=2751, L=590０，≤1.5t矿车, 1．5/Ｓ3、ＺDＫ６1５/4/12 ，α=1４°02′1０″，a=3２６１，ｂ=3539，L=680０,≤7t机车, ３.５/S4、ZDK６１5/５/１5 ，α=1１°18′３6″，ａ=35６8,ｂ＝41３2，L=7700，≤7t机车，３.５／S1１、ZDK６２2/３/6 ，α＝1８°２6′06″,a=３400,b=28０0,L=6200,≤1.5t矿车,1.5/S 12、ZDK622/4/12 ,α=１4°０２′10″，ａ=３４62，ｂ=35８8,L=705０,≤10t机车,3.5/Ｓ13、ZＤK622/5/15 ，α=11°18′36″,a=3768,b=423２，L=８000，≤１0t机车，3.5/S14、ZＤＫ62２/6/25 ,α=9°２７′4４″,ａ=46７3，b=502７，L=97００，≤10ｔ机车,5.0／S１5、ＺDK630/３/６，α=１8°2６′０6″,ａ＝3５48，ｂ＝2８52,L＝6400，≤１.５ｔ矿车，１．５/Ｓ1６、ZＤＫ63０/４/12,α=1４°02′１0″，a=3６60,b=３640,L=7300，≤14t机车,3.5/Ｓ17、ZＤK63０／５／15，α=１1°１8′３6″,ａ＝3９6７,b=433３,L＝830０,≤1４t机车,3.5/S１８、ZDK６30/6/25, α=9°２７′44″，a=4972,ｂ=5128,L=10１０0,≤1４t机车，5.0/Ｓ线路中心距设备类型及有关参数/mm 线路中心距／mm 设备类型轨距车宽直线段曲线段机车或底卸式矿车600 １060 1 300 １6０0 60０ 1 200 1 600 1 9０0 9０0 136０１600 １9001 t矿车、1.５t矿车(人力、串车运输）600 88０ 1 1０0 1 300 600 970 １２00 1 40０1 t矿车、１．5 ｔ矿车(无极绳运输）60０８8０ 1 ２00 １300 600 9７0 1 ２０0 1 400单开道岔非平行、平行线路联接运输方式曲线半径600 mｍ轨距9００mm轨距机车运输1２、１5或20 1２、２0、2５或30 串车运输６、9或12 9、1２或15人力辅助运输4、６9每列车的矿车数机车粘重固定式矿车/t 底纵卸式、底侧卸矿车／ｔ１.0 1.5 3.0 ３．0 5.０单轨7 t架线式30 ～35 14 ~１6８t蓄电池式12~ １6 1４１０t架线式17 ~ 19 15 ～1７12 ~ 15 １4ｔ架线式2９~ 34 26 ~30双轨1０t架线式2０~ ３0 2０~ 22 井底车场线路轨型、道岔及平曲线半径运输设备轨型/mm 轨型/mm辙叉号码(Ｍ) 平曲线半径/m牵引设备类型矿车类型单开对称20t以上机车5.０t及其以上底纵(侧)卸式762、900３８～43６ 4 40 ～5014 ~ 20 t机车3.0 t底纵（侧）卸式７6２、90０30 ~３85、6 ４30 ~ 35 ５.0 t底纵(侧)卸式9０0３0 ~386 43５~4０7 ~ １2 t机车1.０t固定式600 30 4、5 3 15 ～２0 1．5 t固定式６0０、7６2 ３０4、５ 3 15 ~ ２01.５t固定式9００３0 4、5 3２０~ 2５3.0 t固定式900 30 ５ 4 ２0 ～25 ３.0t底纵（侧）卸式600、７６2 30 5 ４２5 ~30 5.0 t底纵（侧）卸式600、900 3０５、6 3 30~ 40７t以下机车1.０t固定式６00 2２ 4 3１２～15 1.5 t固定式6０0、７６2、90０22 ~30４、5 ３1５～20 ３.0t固定式900 30 4、５ 3 20 ~ 25无极绳绞车 1.０t固定式900１５~ ２2４、5 3 30 ~ 50非机械牵引1．0ｔ固定式60015 ~22２、3 3 ９~12 １.５t固定式6０0、9001５~22３、4 ３9 ～1２3.0t固定式900 30 3、4 3 12 ~ １5单开道岔非平行、平行线路联接名称 图 示 计算公式单开道岔非平行线路联接a29MfHTnbβααδRK P基本轨起点β = δ – αＴ = R ta ｎ０.5βm ＝ α＋(ｂ＋T )s ｉｎβ/ｓin δ M = b sin α+R ｃo ｓαＨ ＝ M-Ｒco ｓ ｎ = Ｈ／si ｎδf = a ＋b cos α－R ｓin αＫP ＝ πα°R /１80° 单开 道岔 平行 线路 联接SaB TLbCm基本轨起点nＢ = Ｓ/tan αm = S sin αT = R t ａn0.５βn = S /si ｎα－R ｔａn0.5α L = α+Ｂ+T C = ｎ－b K Ｐ ＝ πα°R /180°对称道岔线路联接基本轨起点K Pb C bCTn mS /2SaBTLα/2α/2α/2α/2S /2b 3Ｂ = 0.５S/tan ０.５αT = Ｒt ａｎ0.2５β m ＝ 0.5Ｓ/s ｉn0.５α b 3 ＝ b cos0.5αn = m-TＬ ＝ α+B ＋ＴC ＝ ｎ－b K P = πα°R /３6０°线路的平行移动δAODFOmδERcδTLTcBSδ = β－arcsin （（2R -S )cos β/C ) T = R tan0.５δ L =2R ｓin δ+C ｃｏs δｍ = S 1/s ｉn δ5、Z ＤK715/３/9 ， α=１8°２6′06″，ａ=3450,ｂ＝3２50,Ｌ=6700,≤1．5t 矿车,3.５／S６、ZDK715/４/15 ，α=1４°02′1０″，a=35０３，ｂ=4197，L=7７00，≤7t机车,3.5/Ｓ7、ZＤK7１5/5/20 ,α＝１1°18′３6″，a=3850，b=4950,L=８８００,≤7t机车,３．５／S8、ZDK9１５/3/9 , α＝18°２６′０６″，ａ=３525,ｂ=36７5,L=72０0,≤1.5ｔ矿车, ３.5/S9、ZＤK９15／4/1５, α=1４°02′１0″，a=3５4３，ｂ＝4757，L＝8300，≤７t机车，3．5/S10、ＺDK９15/5/20 ，α=11°18′3６″，a=385３,b=5６47，L＝9500，≤７ｔ机车，３．5／S11、ZDK622／3/6 ，α＝18°26′0６″,a=34０0，b=2800,L=６200，≤1.5t矿车,1.5/S12、ZDK622/4/1２,α=14°02′1０″，a＝3４62,b＝3５8８,L=7０50,≤10ｔ机车，3．5/S13、ＺDＫ6２2/5/１5，α=11°1８′36″,a＝３７6８,b=4２3２，L=80０0,≤10t机车,3.5／S14、ZDK622/６/25 ,α＝9°27′44″，ａ=４6７3,b＝５027，Ｌ=9700,≤10t机车,5.0/S１５、ZＤK630／3／6 , α=18°26′06″，a=35４８,b=2８5２,L=64０0，≤1．5ｔ矿车,1.５／S１6、ＺDK630／4／12 , α=１4°02′1０″,a=３６６０，b＝３64０,L=7300，≤14t 机车，3.5/S17、ZDK630／５／１5 , α＝11°18′3６″,ａ=39６7,b=43３3,L＝８300,≤1４ｔ机车,3．5/Ｓ１8、ZDK６30/6/２5 , α=9°2７′4４″，a=４９72，b＝5128,L=10100,≤1４ｔ机车，5.０/S。

道岔型号道岔尺寸道岔铁路道岔矿用道岔型号
道岔道岔型号道岔尺寸单开道岔双开道岔道岔报价岔尖左开道岔铁路道岔矿用道岔煤矿道岔道岔知识
主营道岔产品有重,轻轨道岔,单楷道岔,菱形道岔,双开道岔,复式交分道岔等,产品远销全国各地,支援国家重点铁路工程的建设,是各铁路局,矿务局,钢铁厂的专业供应商。

道岔系列 608、612、615、715、915、618、718、918、622、722、922、624、724、924、630、730、930、938、643、50、60 二十一个系列
道岔类型单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线七种类型
轨距 600、762、900、1435 四种轨距
轨型 8、12、15、18、22、24、30、38、43、50、60 十一种轨型
辙叉号 2、3、4、5、6、7、8、9、12 九种辙叉号
曲线半径 4、6、9、12、15、20、25、30、40、50、70 十一种曲线半径
线路间距 1200、1300、1400、1500、1600、1700、1800、1900、2200、2500 十种线路间距。
