3、道岔轨道电路分为串联式和并联式
串联式：电路安全，但增加了连接线，施工和维护不便，未被广泛采用；
并联式：弯道处于开路状态，不符合故障安全原则。
26
改进后并联一送多受式，满足故障安全，被普遍采用。
27

4、 25Hz双扼流相敏轨道电路
28
（二）站内轨道电路区段的划分

站内轨道电路的划分原则：首先要保证轨道电路可靠工作，其次要满足平行作业和作业效率。 1）有信号机的地方必须设置绝缘节，划分成不同区段； 2）凡是能平行运行的进路，应设轨道绝缘将其隔开；
17
（二）轨道电路的工作原理

1、组成：钢轨、绝缘节、轨端接续线、发送端、接收端（轨道继电器）等

第七章铁路道岔ppt课件

如果将复式交分道岔的X形的上面两点和下面两点分别连接起来，就是交叉渡线。它不仅能开通较多的方向，而且占地不多，所以经常在车站采用。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
二、单开道岔构造
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
特种断面尖轨
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔
和交叉渡线等。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
尖轨的长度随道岔号数和尖轨的型式不同而异。在我国铁路上，9号道岔的尖轨长度为6.25m，12号道岔直线型尖轨长度为7.7m，曲线型尖轨长度为11.3～11.5m，18号道岔的尖轨长度为12.5m。

道岔组成及解析(新)ppt课件

19.辙叉趾宽：辙叉趾端两翼轨工作边的距离。 20.辙叉跟宽：辙叉跟端两心轨工作边的距离。
.
3.2单开道岔的特征
单开道岔是指主线为直线，侧线由主线向左侧或右侧分支的道岔。单开道岔由一股直线和一股侧线组合而成。
单开道岔分为左开和右开道岔。区分方法为：站在道岔的前端，面向道岔，侧线向左侧分支的称为左开道岔，侧线向右侧分支的称为右开道岔。
.
30号可动心轨单开道岔
.
客专42号道岔
.
三开道岔
.
交叉渡线
.
道岔制造设备
引进丹麦5000t钢轨热锻成型生产线
.
联合钻锯床
.
52m 数据龙门铣床
.
闪光焊接机
.
第二部分
道岔的功能及类型
.
➢ 道岔的功能
道岔是机车车辆从一股轨道转入或越过另一股轨道时必不可少的线路设备，是铁路轨道的一个重要组成部分。
.
14.道岔前长：道岔始端至道岔中心在道岔基线上的投影长度。
15.道岔后长：道岔中心至道岔终端在道岔基线上的投影长度。
16.基本轨前长：尖轨尖端前的基本轨在道岔基线上的投影长度。
17.辙叉趾长：辙叉心轨理论尖端至辙叉趾端的工作边长度。
18.辙叉跟长：辙4、道岔按轨距分类有标准轨距用道岔（轨距1435mm）、窄轨距用道岔（轨距1000mm）、宽轨距用道岔（轨距 1520mm ），还有套线类道岔。
5、道岔的其它分类方式
按岔枕类型分类有木岔枕道岔、钢筋混凝土岔枕道岔和整体道床道岔。
按设计年代分类有“55型”、“57型”、“62型”、 “75型”、“92型”、“提速型”、“客运专线道岔”等。其中 “提速型”为当前既有线路大量使用的道岔；新建客运专线多采用250km/h和350km/h客运专线道岔。

道岔工电结合部相关知识及病害处理介绍ppt课件

道岔的基本知识介绍
1、道岔的种类不同，其技术数据、标准也不同，因此在了解熟悉工务道岔有关数据和标准之前，大概了解工务道岔的种类。工务道岔分类：
单开道岔（左开、右开）单式对称道岔、单式不对称道岔、单式同侧道岔交分道岔（复式交分道岔、单式交分道岔）三开道岔、不对称道岔、菱形道岔、渡线、交叉渡线等 2、其中P60 12号单开道岔就有以下6种类型：过渡型7.7m长直线尖轨，固定岔心； AT型弹性可弯尖轨长11.3m，固定岔心； AT型弹性可弯尖轨长11.3m，钢轨组合式可动岔心； AT型弹性可弯尖轨长11.3m，铸造翼轨可动岔心； AT型弹性可弯尖轨长13.88m（12.4m），固定岔心； AT型弹性可弯尖轨长13.88m（12.4m），可动心轨。 3、需要说明的是TS道岔13.88m（12.4m）尖轨长度，TS的中心处辙叉理论交点位置与

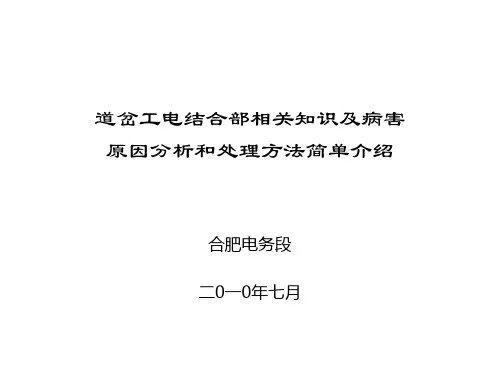

道岔工电结合部相关知识及病害原因分析和处理方法简单介绍
合肥电务段二0一0年七月
前言
道岔是把一条轨道分支为两条或两条以上轨道的设备。道岔设备是行车设备最重要的基础设备，它构造复杂、零件较多、受列车冲击力最大、技术标准要求高，是轨道设备的薄弱环节，也是工电部门日常维修的难点和重点，是电务设备故障的易发设备。由于道岔设备分属工电两家维修，就存在结合部，设备上相互牵涉、相互影响，而结合部的设备病害如果得不到及时整治，就会影响设备正常运用，特别是反映到电务设备上，会发生道岔操纵和表示方面的故障。长期以来，工电双方经过多次反复整治，效果不很明显，究其原因，一是对开展工电联整道岔的重要性认识不足，对道岔设备的性能了解不够，结合部的病害找得不准，消除病害的方法不当；二是“联整”不联，框架结构、几何尺寸、技术标准等双方了解、掌握不清，整治各自为政，使联整工作处于被动状态。所以，道岔结合部的病害，一直困扰着我们，使信号设备的质量难以提高，故障难以控制，开展工电联整道岔、解决工电结合部道岔病害迫在眉睫。那么，工电结合部存在哪些病害，哪些对电务影响最大、如何解决，我们根据以往的维修经验、结合学习、对照道岔设备工务、电务的技术标准以及近期在各车间示范整治的实践总结，为此制作ppt材料，供各车间参考。

《道岔知识培训》课件

了解道岔状态
在操作前应了解道岔的当前状态，包括锁定情况、位置等。
人员分工明确
操作前应对参与人员进行明确分工，指定负责人。
安全防护措施
确保操作区域安全，设置警示标志，防止闲杂人员进入。
操作流程与注意事项
转换道岔
在转换过程中，应缓慢、平稳，避免用力过猛导致设备损坏或人身伤害。
上锁道岔
确认位置正确后，对道岔进行锁定，确保其安全稳定。
突然断电
如遇突然断电，应立即断开操作电源，并按照应急预案进行处置。
人员受伤
如发生人员受伤情况，应立即停止操作，实施急救并送医治疗。同时向上级报告事故情况。
06
道岔的发展趋势与展望
技术创新与改进
数字化道岔
利用先进的传感器和通信技术，实现道岔状态的实时监测和远程控制，提高运营效率和安全性。
定制化与个性化
随着市场需求的变化，未来道岔将更加注重定制化和个性化设计，以满足不同用户的需求。
智能化与自动化
未来道岔将继续向智能化和自动化方向发展，提高设备的自主决策和自动调整能力。
THANKS
感谢观看
道岔由一组钢轨组成，包括直轨、曲轨和连接零件等。通过调整道岔的开向和位置，可以引导列车从一个股道转向另一个股道，或者在同一股道中进行调车作业。
作用
总结词
道岔在铁路运输中发挥着至关重要的作用，是实现列车转线和调车作业的关键设备。
详细描述
通过使用道岔，列车可以在不中断其他列车运行的情况下，从一个股道转向另一个股道，实现运输的高效调度和组织。此外，道岔还可以用于在同一股道中进行调车作业，提高车辆编组和运输的效率。
02
道岔的类型与分类
类型
01

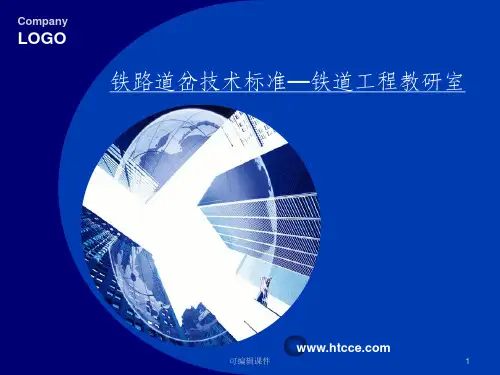

铁路道岔技术标准ppt课件

120km／h的正线上超过6mm，其他正线上超过8mm，到发线上超过10mm，其他站线上超过11 mm(33 kg／m及其以下钢轨由铁路局规定)。 ❖ 3) 其他伤损达到钢轨轻伤标准时。
可编辑课件
18
技术标准九
螺栓要求： ❖ 道岔护轨螺栓、可动心轨咽喉和叉后间隔铁螺
栓、长心轨与短心轨联结螺栓、钢枕立柱螺栓、可动心轨凸缘与接头铁联结螺栓必须齐全，作用良好，折断时必须立即更换。 ❖ 同一部位同时有两条螺栓或可动心轨凸缘与接头铁螺栓有一条缺少或折损时，道岔应停止使用。
❖ 7) 其他各种零件损坏、变形或作用不良。
可编辑课件
21
技术标准十一
辙叉伤损分轻伤和重伤两类：
❖ 一、高锰钢整铸辙叉轻伤标准(含可动心轨辙叉中高锰钢整铸翼轨、叉跟座)：
1) 辙叉心宽40mm断面处，辙叉心垂直磨耗 (不含翼轨加高部分)，50 kg／m及以下钢轨，在正线上超过4mm，到发线上超过6mm，其他站线上超过8mm； 60kg／m及以上钢轨，在允许速度大于120 km／h的正线上超过4 mm，其他正线上超过6 mm，到发线上超过8 mm，其他站线上超过10mm；可动心轨宽40mm断面及可动心轨宽20mm断面对应的翼轨垂直磨耗(不含翼轨加高部分)超过4mm。
❖ 7) 其他伤损达到钢轨轻伤标准时。
可编辑课件
17
技术标准八
基本轨有下列伤损或病害，应及时修理或更换： ❖ 1) 曲股基本轨的弯折点位置或弯折尺寸不符
合要求，造成轨距不符合规定。 ❖2) 基本轨垂直磨耗（1）50kg／m及以下钢轨，在正线上超过6mm，
到发线上超过8mm，其他站线上超过10mm；（2）60kg／m及以上钢轨，在允许速度大于

道岔知识培训ppt课件

道岔知识培训
16
7、道岔的其它分类方式
按岔枕类型分类有木岔枕道岔、钢筋混凝土岔枕道岔和整体道床道岔。
按设计年代分类有“55型”、“57型”、 “62型”、“75型”、“92型”、“提速型”、 “99型”、 “客运专线道岔”等。其中 “提速型”为当前既有线路大量使用的道岔；新建客运专线多采用250km/h和350km/h客运专线道岔。
2、道岔按钢轨轨型分有43、50、60、75kg/m钢轨道岔。
3、道岔按号数分类有6、7、8、9、12、18以及大号码（如30、38、42、60号道岔）等，主要运营铁路干线常用的单开道岔有9号、12号、18号，大号码道岔主要用于要求侧向通过速度较高的联络线。客运专线以18号道岔为主。6号、7号和8号等道岔主要用于工矿企业专用线或货运站场。
道岔知识培训
25
• 单开道岔转辙器的主要组成：
• 基本轨（直、曲）、尖轨（直、曲）、垫板、扣件、顶铁、限位器（或间隔铁）、岔枕等。
基本轨垫板
尖轨
顶铁
限位器
拉、连杆
道岔知识培训
26
单开道岔转辙器主要由2根基本轨、2根尖轨、间隔铁（或限位器）、各种垫板（平垫板、轨撑平垫板、滑床板、轨撑滑床板、通长垫板、支距垫板、橡胶垫板、塑料垫片，等）、拉连杆（外锁闭装置无）、轨撑（无轨底坡道岔一般设置轨撑，有轨底坡道岔一般不设轨撑）、顶铁、岔枕及其他联接零件（扣件、轨距块、螺栓螺母，等）组成。
• 单开道岔在构造上比任何其它类型道岔都简单，因而设计、制造、使用和养护都比较方便。所以，单开道岔为铁路线路上最普遍采用的基本连接设备，占各类道岔的90%以上。
道岔知识培训
24
单开道岔结构

铁路道岔课件

1
第一节道岔类型(types of turnouts)
道岔是一种使机车车辆从一股道转入另一股道的线路连接设备，通常在车站（station）、编组站(marshalling yard)大量铺设。
2
由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。它的基本形式有三种：即线路的连接、交叉、连接与交叉的组合。常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等。
5
6
7
单开道岔布置图
8
双开道岔(double turnout)为Y形，即与道岔相衔接的两股道向两侧分岔。
三开道岔(three-way turnout)如同Ψ形，同时衔接三股道，由两组转辙机械操纵两套尖轨。
9
除此而外，还有一种交叉设备，通常使用的叫做菱形交叉。它由两组锐角辙叉和两组钝角辙叉组成，但没有转辙器，所以股道之间不能转线。
19
20
21
(一) 基本轨(stock rail)
基本轨是用一根12.5m或25m标准断面的普通钢轨制成，主股为直线，侧股按转辙器各部分的轨距在工厂事先弯折成规定的折线或采用曲线型。通常，道岔中不设轨底坡，为改善钢轨的受力条件，提速道岔中基本轨设有1:40轨底坡。基本轨除承受车轮的垂直压力外，还与尖轨共同承受车轮的横向水平力。为防止基本轨的横向移动，可在其外侧设置轨撑。为了增加钢轨表面硬度，提高耐磨性并保持与尖轨良好的密贴状态，基本轨头顶面一般还进行淬火处理。
尖轨与基本轨的贴靠方式通常有两种，即贴尖式与藏尖式。当采用普通钢轨刨切时，为避免对基本轨和尖轨刨切过多，一般将头部经过刨切的尖轨置于较基本轨高出6mm 的滑床板上，使尖轨叠盖在基本轨的轨底，形成贴尖式尖轨。

轨道工程之道岔课件(PPT63页)

y1
y2
y3
3873 7317 7780
37.6 66
2670 6181 6843
30.6 114
60 50
12
1981 1975
420
2100
8299
1681
37
30
12
50
1981
43
9 1975 420 2100 6842 3138 41 32 55
38
1957
60
9 1984 420 2100 7042 1638 44 34 21
10
轨道工程之道岔(P PT63页 )工作培训教材工作汇报课件管理培训课件安全培训讲义 PPT服务技术
轨道工程之道岔(P PT63页 )工作培训教材工作汇报课件管理培训课件安全培训讲义 PPT服务技术
轨道结构
11
轨道工程之道岔(P PT63页 )工作培训教材工作汇报课件管理培训课件安全培训讲义 PPT服务技术
轨道结构
轨道工程之道岔(P PT63页 )工作培训教材工作汇报课件管理培训课件安全培训讲义 PPT服务技术
弯折基年度
60 18 1984 50 18 1987 75 12 1986
线段长（mm）
L1
L2
L3
L4
矢距值（mm）
基本轨顶面淬火范围：
75型：尖轨尖端前200mm左右开始到尖轨轨头刨切起点后100mm处
92型：全长淬火。
7
轨道结构
轨道工程之道岔(P PT63页 )工作培训教材工作汇报课件管理培训课件安全培训讲义 PPT服务技术

《铁道工程》03道岔PPT课件

客的舒适度。
道岔施工
03
道岔施工前的准备
施工图纸，制定详细的施工计划，包括
施工步骤、时间安排和人员分工等。
施工现场的勘察
02
对道岔铺设位置进行实地勘察，了解地形、地质、水文等条件，
为施工提供依据。
施工设备和材料准备
03
根据施工需要，准备足够的设备和材料，包括道岔、轨枕、钢
脱轨事故
由于道岔设备故障或操作不当，导致列车脱轨。主要原因包括设备老化、维护不当、操作失误等。
列车冲突事故
由于道岔位置不正确或信号显示错误，导致列车相撞或追尾。主要原因包括设备故障、信号系统故障、人员失误等。
挤岔事故
列车经过道岔时，由于道岔尖轨与基本轨不密贴，导致列车受到损坏或脱轨。主要原因包括设备老化、维修不当、异物侵限等。
道岔动力学设计
01
分析列车通过道岔时的动力学行为
利用动力学理论和方法，分析列车通过道岔时的动力学行为，以确保列
车运行的平稳性和安全性。
02
确定道岔的动力学参数
根据列车类型、运行速度和道岔结构，合理确定道岔的动力学参数，如
固有频率、阻尼比等，以提高道岔的动力学性能。
03
设计道岔的减震降噪措施
采取有效的减震降噪措施，降低列车通过道岔时的振动和噪音，提高乘
《铁道工程》03道岔 ppt课件
contents
目录
• 道岔概述 • 道岔设计 • 道岔施工 • 道岔维护与检修 • 道岔安全与事故预防
道岔概述
01
道岔的定义与作用
总结词
道岔是铁路线路中重要的连接设备，用于实现列车从一条股道转向另一条股道。
详细描述
道岔是一种特殊的轨道设备，它能使行驶在一条股道上的列车顺利、安全地转入另一条股道，从而实现列车的转线或交叉。在铁路运输中，道岔起到了至关重要的作用，是列车运行的基础设施之一。

道岔基础知识PPT课件

②道岔转换过程锁闭杆继续运动，带动两侧锁钩运动，从而带动两根尖
轨继续活动，（如上图d）。当锁闭杆动作160mm时，锁闭杆凸块与右侧锁钩的缺口脱离，并抬起锁钩的燕尾部，使其沿锁闭铁的斜面上升，该锁钩后部锁闭（如上图e）。 ③道岔锁闭过程
虽然右侧尖轨已密贴，但锁闭杆继续运动，带动左侧锁钩及左侧尖轨继续移动。当锁闭杆动作220mm时，右侧尖轨由于锁钩及锁闭框的作用，使该锁钩固定在不变的位置，有足够的锁闭量，实现了锁闭。这时左侧锁钩的缺口与锁闭杆的凸块相咬合，由于转辙机具有内锁作用，使锁钩处于不动位置，有足够有开程，对斥离轨也实现了锁闭，（如上图f）。
尖轨钩式外锁闭装置模型图
• （3）尖轨用钩式外锁闭装置动作原理
•
当转辙机动作杆带动锁闭杆移动，密贴尖轨
处的锁钩缺口随之入槽并移动，当动作到另一侧
尖轨与基本轨密贴时，锁钩沿锁闭杆斜面向上爬
起，锁钩升至锁闭杆凸块顶面时，锁钩同时被锁
闭铁和锁闭杆卡住不能落下，实现了锁闭。本侧锁钩的缺口下在锁闭杆的凸起处不能移动，保持尖轨与基本轨的开口基本不变。其解锁、转换、锁闭过程如下图所示。（设左侧原处于密贴状态）
a b c d e
f

• ①道岔解锁过程
• 开始转换前，左侧处于密贴锁闭状态（如上图a）。转辙机动作杆带动锁闭杆运动，左侧尖轨（原密贴尖轨）的锁钩缺口与锁闭杆凸块接触，锁闭量逐渐减小，但该尖轨不动。而锁闭杆凸块带动右侧尖轨（原斥离尖轨）的锁钩运动，道岔开程逐渐减小，（如上图b）。运动至60mm时，锁闭杆左端凸块移动至锁钩块口内，两根尖轨处于解锁状态，（如上图c）。
电气特性
（1）额定工作电压：直流160V （2）摩擦电流： ➢ 正反向摩擦电流相差应小于0.3A ➢ ZD6-A、D、F、G、H、K型转辙机单机使用时，

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第二节普通单开道岔的构造
一组普通单开道岔，由转辙器、辙叉及护轨、连接部分及岔枕组成。
转辙器部分
连接部分
辙叉及护轨部分
一、转辙器
组成部分：两根尖轨、两根基本轨、联结零件（如：滑床板、顶铁、拉杆、连接杆、跟端结构等）及转辙机械等。
（一）基本轨
1.道岔基本轨用12.5m或25.00mm的标准轨制成, 有切底和不切底两种形式。7.7米长的尖轨尖端轨距加宽10mm。6.25米长轨尖尖端轨距加宽15mm。
辙叉是由心轨、翼轨、护轨及其它零配件组成。心轨与翼轨之间保持一定宽度的轮缘槽，使车轮轮缘能够顺利通过，两翼轨工作边相距最近处称为辙叉咽喉。辙叉心轨工作边的延长线交点称为辙叉心轨理论尖端，由于制造工艺关系，实际咽喉至辙叉心轨尖端之间钢轨工作边中断，称为“有害空间”。
W拉
W尖拉杆
t跟 s跟
s跟我国定型的9、12号单开道岔尖轨跟部轨距一律采用1439mm。ａ－在荷载作用下，考虑轨距的弹性挤开量，采用2ｍｍ。ｂ－道岔轨距允许增大值，采用2ｍｍ。ｃ－考虑车辆在荷载作用下，车轴上弯，轮对内侧距减少值为2ｍｍ。 Tmin－最小轮对内侧距为1350ｍｍ。 dmin 最薄轮缘厚度为22mm。
（二）辙叉各部分尺寸和间隔的计算
1435＋3
ｔ咽
(1350-2)－22
1.辙叉咽喉轮缘槽辙叉咽喉轮缘槽宽度，应保证在最不利
条件下，即轮对一侧车轮轮缘紧贴基本轨时，另一侧车轮轮缘能够顺利通过，而不冲击翼轨咽喉弯折点。
t跟 (s叉 ) (Tmin T ) dmin
t咽辙叉咽喉轮缘槽宽度; s叉辙叉轨距为1435mm;
（二）转辙器各部分间隔尺寸
1.尖轨跟端轮缘槽宽度
在直线尖轨转辙器中，并使尖轨在左右开的
道岔上都能使用。
（1）尖轨跟端轮缘槽的宽度，应能保证在最不利的条件下，当轮对一侧车轮轮缘紧贴一股尖轨作用面时，另一侧车轮缘可以自由地通过而不冲击尖轨跟端。
t跟 (s跟 a b) (Tmin c) dmin
2.尖轨拉杆处动程
在道岔拉杆中心处测量，则：
W拉

W尖
(L L
l)
式中:W拉道岔拉杆处动程.
l -尖轨长度.
W尖尖轨尖端开口宽度. 例5-2题:W尖 150mm; L 7700mm;l 380mm, 得 :
W拉

150 (7700 380) 7700
143mm
间隔铁
夹板
基本轨
尖轨弯折夹板套管
6mm
套管
桥型垫板
轨撑
绝缘材料
顶铁
锥形顶铁
绝缘套筒
轨撑
2道缝
3道缝
基本轨
1道缝
基本轨
滑床板
尖轨
尖轨底与滑床板不密贴
二、辙叉及护轨
（一）辙叉的构造
辙叉心轨理论尖端
翼轨
心轨翼轨
46
辙叉跟宽
辙叉是轨道平面交叉的设备，它的作用是使列车按确定的方向，通过平面交叉处。
2.尖轨各个断面的高度：由于尖轨尖端比较薄弱，要使车轮由基本轨逐渐过渡到尖轨而不损伤尖轨，必须使尖轨在顶宁20mm以前不受车轮压力，顶宽50mm以后才能全部承受车轮压力。在尖轨顶宽20~30mm处，车轮由基本轨逐渐过渡到尖轨上，尖轨顶宽50mm处高出基本轨2mm，以后逐渐达到比基本轨高出 6mm。
主线
侧线
Ⅱ
a
b
Ⅰ
Ⅲ
2.复式异侧不对称道岔：是中间的一副辙叉位于主线的一侧，后面两副辙叉的辙叉角可相等也可不相等。
3.复式同侧不对称道岔：两条侧线从主线的一侧岔出。
(三）交分道岔
两条线路相互交叉，列车不仅能够沿着直线方向运行，而且能够由一直线转入另一直线，这种道岔叫交分道岔。
1.单式交分道岔：两条线路相交，中间增添两副转辙器和一副连接曲线，列车可沿某一侧由一条线路转入另一条线路。 2.复式交分道岔：两条线路相交，中间增添四副转辙器和两副连接曲线，列车沿任何某一侧一条线路转入另一条线路。
t跟 (1439 2 3) (1350 2) 22＝74ｍｍ
（2）当尖轨扳开后，开口宽度应保证车轮对尖轨背面不产生侧向挤压力的现象，则：
W尖ｔ跟＋ｂ＋(ｓ尖ｓ跟 )
ｗ尖－尖轨尖端开口宽度； S尖－尖轨尖端处轨距；ｓ跟－尖轨跟端处轨距；ｂ－轨头宽度。
例1：我国定型12号道岔，ｓ尖＝1445ｍｍ；ｔ跟＝74ｍｍ；ｂ＝70ｍｍ；ｓ跟＝1439ｍｍ；代入得：ｗ尖 74＋70＋（1445－1439）＝150ｍｍ
第一章道岔
第一节道岔的作用与分类
一、道岔的作用道岔是把一条轨道分支为两条或两条以上轨
道的设备。作用：是引导机车车辆由一条线路转向另一
条线路的过渡设备。二、道岔的分类道岔分为:单式道岔、复式道岔、交分道岔、
渡线等。
（一）单式道岔
使一条线路通向两条线路的道岔叫单式道岔。 1.普通单开道岔：这种道岔保持主线是直线，
《维规》规定，尖轨的最小动程，直尖轨应不
少于142mm。曲线尖轨不少于152mm。
3.尖轨跟端结构也称活接头，是转辙器中的一个重要连接点，它应保证尖轨由一个位置转换至另一个位置时摆动灵活，列车通过时稳定而无纵向及横向移动，并要保证与基本轨的连接牢固可靠，其构造简单，维修方便。目前我国的单开道岔所采用的尖轨跟端结构大多采用夹板式间隔铁。
侧线在主线的左侧或右侧岔出。
主线
侧线
2.对称道岔（又称双开道岔）
（1）即自主线向左右两侧对称岔出两条线路的道岔，两辙叉角相等。
（2）异侧不对称道岔（又称异向道岔）：自主线向左右两侧不对称岔出两条线路的道岔
侧线
主线

（二）复式道岔
把一组道岔缴入另一组道岔内,便形成复式道岔.
1.复式对称道岔:有两对尖轨和三副辙叉。
T 车轴上弯后轮对内侧距减小值采用2mm;
Tmin 轮对内侧距最小值为1350mm;
道岔允许最大误差为3mm;
dmin 轮缘最薄厚度为22mm. 将上述数值代入公式得:
t咽 (1435 3) (1350 2) 22 68mm
2.辙叉查照间隔及护背距离
1348
1391
SUCCESS
