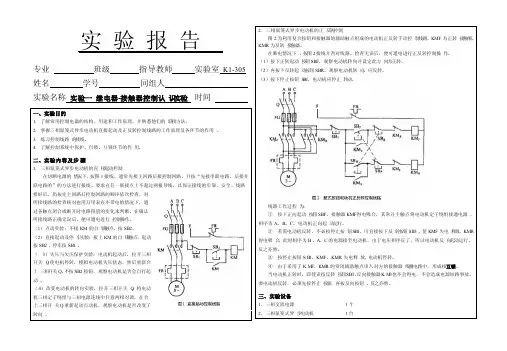

线路工作过程 为: ① 按下正向起动 按钮 SBF,接触器 KMF 得电吸合,其常开主触点将电动机定子绕组接通电源 , 相序为 A、B、C,电动机正向起 动运行。 ② 若需电动机反转,不必按停止按 钮SB1,可直接按下反 转按钮 SB3 ,使 KMF 失电 释放,KMR 得电吸 合,此时相序为 B 、A、C 的电源接至电动机,由于电压相序反了,所以电动机反 向起动运行。 反之亦然。 ③ 按停止按钮 S B1,KMF、KMR 失电释 放,电动机停转。 ④ 由于采用了 K MF、KMR 的常闭辅助触点串入对方的接触器 线圈电路中,形成相互锁。 当电动机正转时,即使误按反转 按钮SB3,反向接触器 K M3也不会得电,不会造成电源短路事故。 要电动机反转,必须先按停止 按钮,再按反向按钮 ,反之亦然。
二、实验内容及步 骤
1. 三相鼠笼式异步电动机的直 接起动控制 在切断电源的 情况下,按图 1 接线。通常先接主回路后接控制回路,并按“先接串联电路、后接并
联电路的”的方法进行接线。要求在任一联接点上不超过两根导线,以保证接线的牢靠、安全。线路 接好后,仍按先主回路后控制回路的顺序依次检查。对 所接线路的检查核对也用万用表在不带电的情况下,通 过各触点闭合或断开时电路阻值的变化来判断。在确认 所接线路正确无误后,便可通电进行 控制操作。 (1)点动实验:不接 KM 的自 锁触点,按 SB2。 (2)直接起动及停 车实验:接上 KM 的自 锁触点,起动 按 SB2 ,停车按 SB1 。 ( 3)失压与欠压保护实验:电动机起动后,拉开三相 开关 Q 使电机停转,模拟电动机失压状态,然后重新合 上 三相开关 Q,不按 SB2 按钮,观察电动机是否会自行起 动 。 ( 4)改变电动机的转向实验,拉开三相开关 Q,将电动 机三相定子绕组与三相电源连线中任意两相对调,在合 上三相开 关 Q 重新起动点动机,观察电动机是否改变了 转向 。
